Руководство по монтажу универсального разъема RJ-45 категории 5. Rj 45 раскладка

Rj 45 раскладка. Цветовые схемы обжима (распиновки) кабеля витых пар в вилке rj-45

Распиновка коннектора RJ45 по цветам

Стандарт

Стандарт TIA / EIA 568-A, который был ратифицирован в 1995 году, был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлен. Оба стандарта определяют выходы T-568A и T-568B для использования кабеля с не экранированной витой парой и разъемов RJ-45 для подключения Ethernet. Оба стандарта T-568A и T-568B являются наиболее часто используемыми в Ethernet-соединений. Приставка RJ означает Зарегистрированные Jacks. RJ-11 представляет собой 6-позиционное 4-жильное гнездо, используемое для телефонной проводки, а RJ-45 — 8-позиционное 8-жильное гнездо, используемое в 10BaseT и 100BaseT ethernet-проводке.

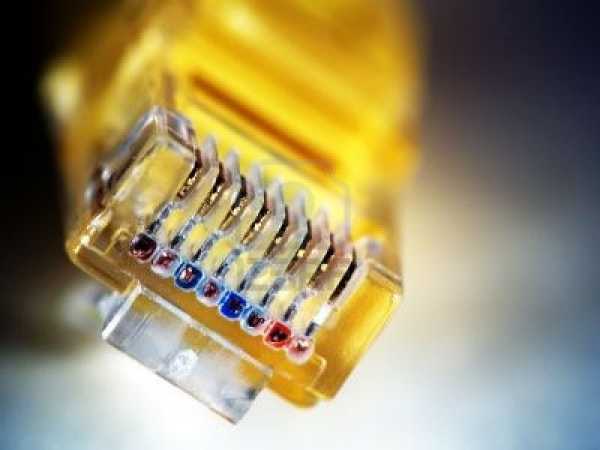

Разъем RJ45 распиновка

RJ45 разъем обычно используется для подключения сетевых карт с концентраторами на кабель 10base-T и 100Base-TX в сети. RJ45 является стандартным типом физического соединителя для сетевых кабелей. Разъем RJ45 модульный 8-позиционный, 8-контактный разъем, используемый для подключения компьютеров в локальных сетях с концентраторами. На сетевые карты, пара 1-2 это передатчик, а пара 3-6-это приемник. Остальные две пары не используются. Кабели перекрестной связи используются для подключения TX + к RX + и TX — к RX-. Неиспользуемые штыри, как правило, соединены прямолинейно как в прямом, так и в перекрестном смысле. Первоначально они использовались в качестве стандарта только для телефона, но в дальнейшем они были применены к высокоскоростным модемам и другим компьютерным сетям.

Кабель передачи данных RJ-45 содержит 4 пары проводов, каждый из которых состоит из сплошной цветной проволоки и полоски того же цвета. Для коннектора RJ-45 предусмотрены два стандарта: T-568A и T-568B. Хотя есть 4 пары проводов, Ethernet 10BaseT / 100BaseT использует только 2 пары: оранжевый и зеленый. Остальные два цвета (синий и коричневый) могут использоваться для второй линии Ethernet или для телефонных соединений. Два стандарта проводки используются для создания перекрестного кабеля (T-568A на одном конце и T-568B на другом конце) или прямого кабеля (T-568B или T-568A с обоих концов).

Ниже приведены инструкции для обжима соединителей RJ-45 на кабель.

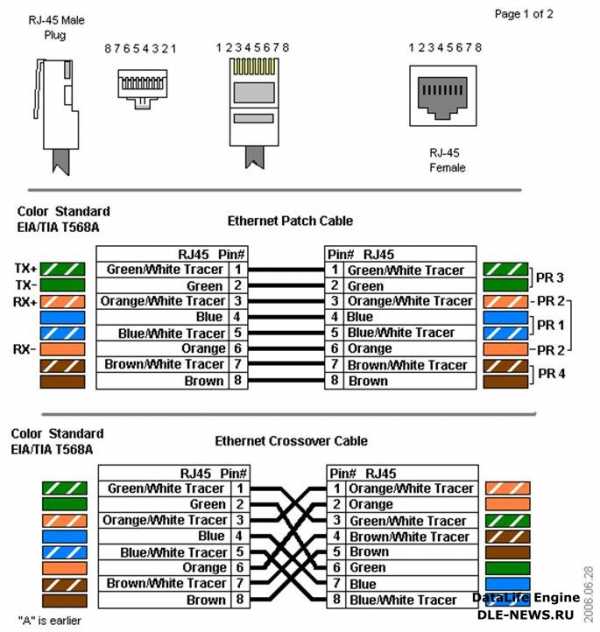

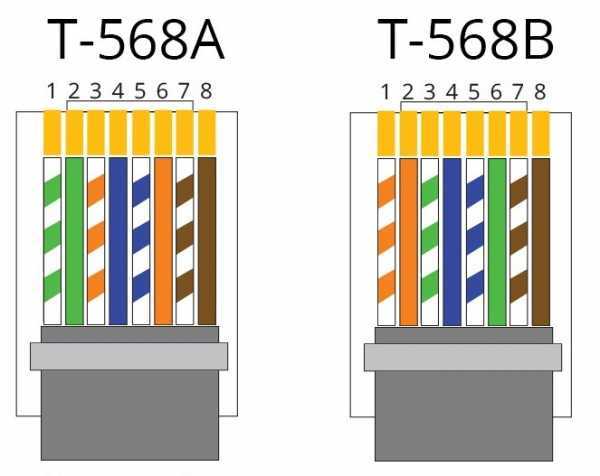

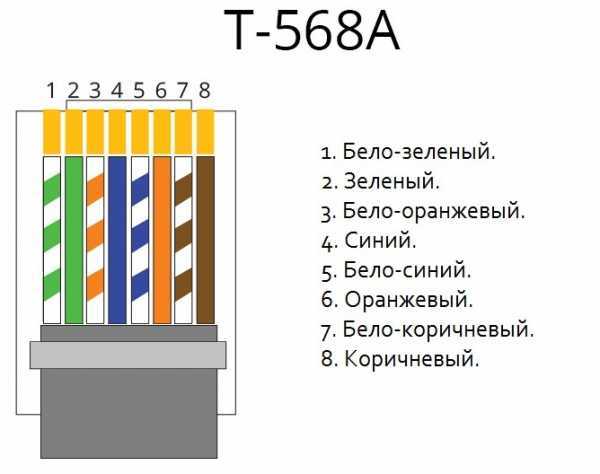

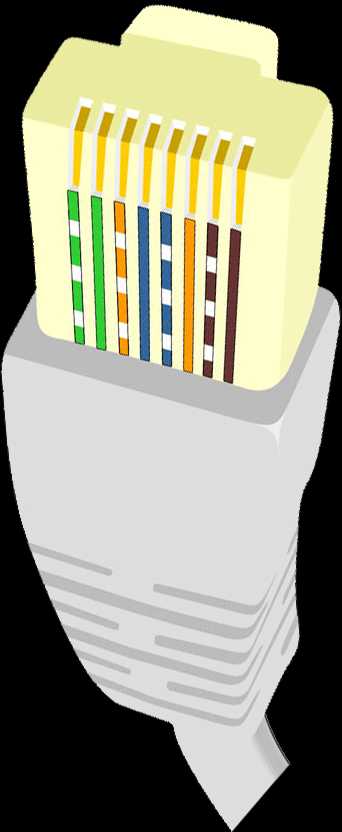

Цветная схема T-568A

1 Бело-зеленый.2 Зеленый.3 Бело-оранжевый.4 Синий.5 Бело-синий.6 Оранжевый.7 Бело-коричневый.8 Коричневый.

Также распиновка продублирована на картинке ниже.

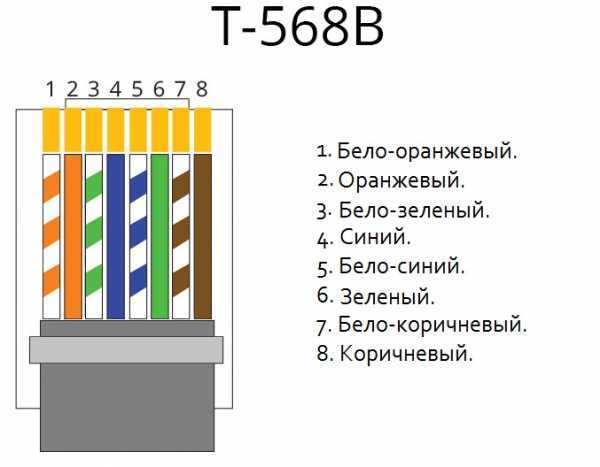

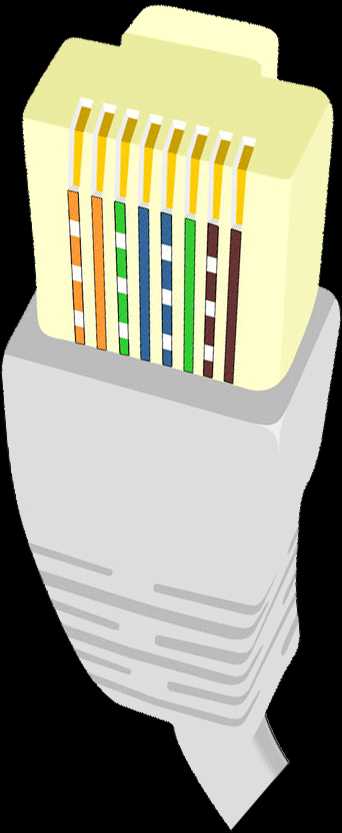

Цветная схема T-568B

1 Бело-оранжевый.2 Оранжевый.3 Бело-зеленый.4 Синий.5 Бело-синий.6 Зеленый.7 Бело-коричневый.8 Коричневый.

Также распиновка продублирована на картинке ниже.

Как обжать витую пару 8 жил

Нам понадобятся обжимник, коннектор rj45, и витая пара, ножницы.

Шаг 1: Убираем наружную оболочки на конце кабеля примерно на 2,5 см от края. Далее разматываем витые провода и убираем все лишние.

Шаг 2: Зажмите провода между пальцами и выпрямляем их. Сортируем провода в правильном порядке так как описано выше.

Шаг 3: Укорачиваем провода так чтобы провода торчали приблизительно на 1,2-1,4 см. от края изоляции. Используйте ножницы, чтобы сделать прямой разрез по всем 8 проводам.

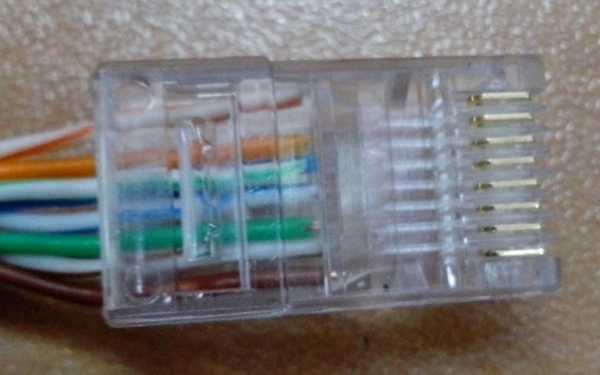

Шаг 4: Осторожно вставьте все 8 проводов в разъем RJ-45 как можно дальше и убедившись, что они остаются выровненными, и каждый цвет попал в соответствующий канал.

Шаг 5: Вставляем до упора провода в разъем rj45, проверяем последовательность проводов. Далее вставляем коннектор в обжимник, в гнездо «Р8» и обжимаем коннектор до характерного щелчка.

Подробнее о сквозных и перекрестных соединениях

T-568A и T-568B — это два стандарта проводки для кабеля данных разъема RJ-45, указанного в документе по стандартам электропроводки TIA / EIA-568-A. Разница между ними — это расположение оранжевых и зеленых проводов. Предпочтительно подключать стандартам T-568B, так как этот стандарт имеет большую популярность и распространенность.

Чтобы создать прямоточный кабель, вам необходимо использовать либо T-568A, либо T-568B на обоих концах кабеля. Чтобы создать перекрестный кабель, вы можете подключить T-568A на одном конце и T-568B на другом конце кабеля.

Прямые кабели используются при подключении оборудования для терминации данных (DTE) к коммуникационному оборудованию (DCE), например компьютерам и маршрутизаторам, к модемам (шлюзам) или концентраторам (Ethernet-коммутаторам). Перекрестные кабели используются при подключении DTE к DTE или DCE к оборудованию DCE таких, как компьютер и маршрутизатор. Или шлюз к соединениям концентратора.

Для подключения двух компьют

les66.ru

RJ45 - как обжать сетевой кабель?!

Что такое RJ45 и как обжать сетевой кабель?!

RJ45 — это маркировка стандартного сетевого порта — или интерфейса, который предназначен для подключения компьютера и сетевых устройств к локальной сети.

Сам разъем RJ45 используется непосредственно при подключении Ethernet-кабеля к сетевому порту. Он очень похож на обычный телефонный разъем RJ11, но только побольше разъемом.

Разъёмы RJ45 в ещё называют портами Ethernet. С помощью них передается сигнал по сети между двумя компьютерами, соединёнными кабелем Ethernet. Ну или между другим сетевым оборудованием.

Так просто вставить Ethernet кабель в разъем RJ45 не получится — для этого кабель надо обжимать в разъеме. Существует две схемы обжимки кабеля: прямая и перекрёстная (или кроссовер). Кроссоверная обжимка предназначен для соединения двух компьютеров напрямую (point-to-point) и применяется очень редко. В последние годы вообще не применяется. Прямой кабель используется для соединения компьютера с коммутатором, концентратором или роутером.

Существует две стандартных раскладки Ethernet-кабеля при использовании разъема RJ45. Первый тип — прямой — используется в 99% случаев, например при соединении компьютер-хаб (straight-through). Кабель раскладывается и обжимается с обоих сторон одинаково.

Прямой тип — Компьютер-хаб (straight-through)

1 — коричневый
2 — бело-коричневый
3 — зеленый
4 — бело-синий
5 — синий
6 — бело-зеленый
7 — оранжевый
8 — бело-оранжевый

Вторая раскладка, соответственно, для кросс-оверного соединения («cross-over» или нуль-хабный) — подключение типа компьютер-компьютер (без хаба, коммутатора или свича). В этом случае с одной стороны кабеля одна схема раскладки, а с другой — некоторые пары меняются.

Одна сторона кабеля (кросс-овер):

1 — коричневый
2 — бело-коричневый
3 — зеленый
4 — бело-синий
5 — синий
6 — бело-зеленый
7 — оранжевый
8 — бело-оранжевый

Вторая сторона кабеля (кросс-овер):

1 — коричневый
2 — бело-коричневый
3 — оранжевый
4 — бело-синий
5 — синий
6 — бело-оранжевый
7 — зеленый
8 — бело-зеленый

Это тоже интересно:

Поделитесть полезным с друзьями:

set-os.ru

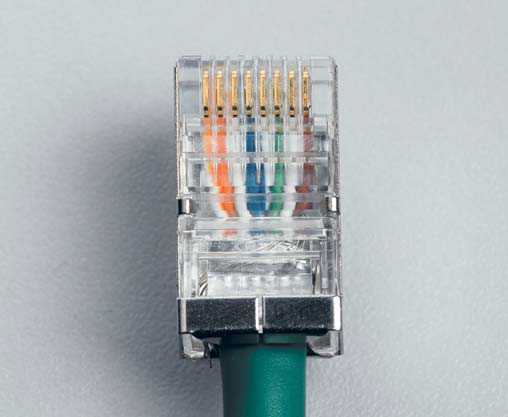

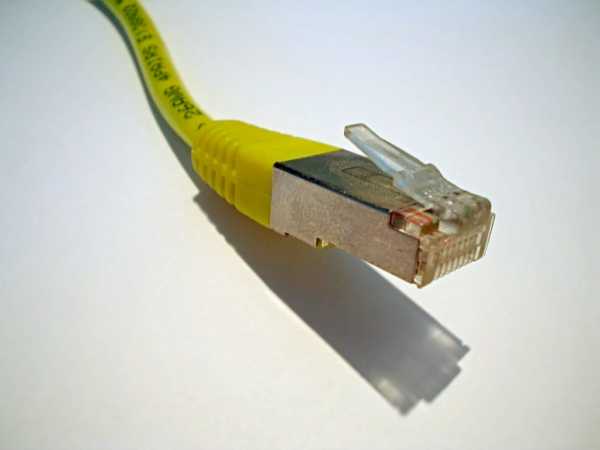

Руководство по монтажу универсального разъема RJ-45 категории 5. Фотоинструкции по монтажу.

Для монтажа вам понадобятся: разъем RJ-45 категории 5, колпачок изолирующий RJ-45. кабель витая пара, устройство обжимное для RJ-45, RJ-12, устройство для зачистки и обрезки витой пары.

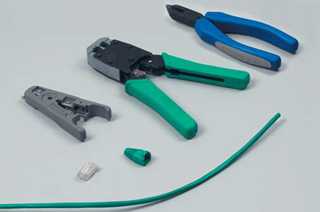

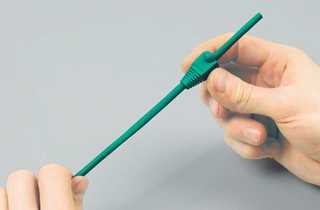

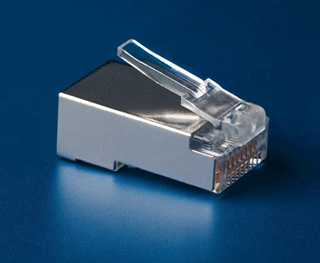

1. Подготовьте универсальный экранированный разъем RJ-45 категории 5, и инструменты, необходимые для монтажа.	2. Отрежьте необходимую для изготовления патч-корда длину 4-парный экранированный кабель категории 5e, patch, и наденьте изолирующий колпачок.

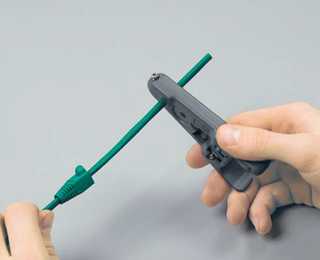

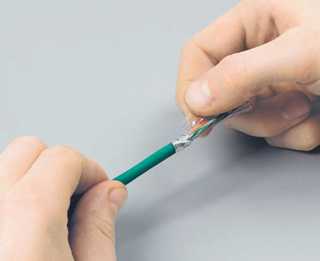

3. Кольцевую подрезку выполнить устройством. Для этого сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. Удалять оболочку с кабеля следует как min на 20 мм.	4. Разверните фольгу и загните ее вниз на внешнюю изоляцию. Фольга и дренажный провод из луженой меди служат в качестве экрана.

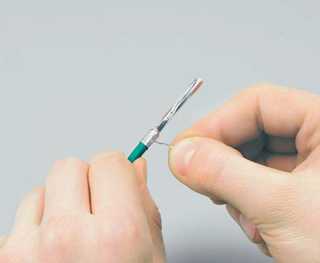

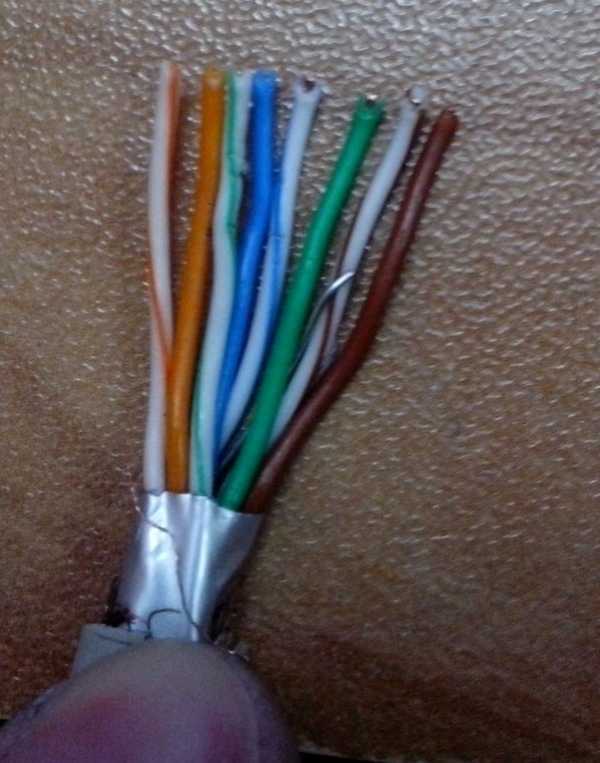

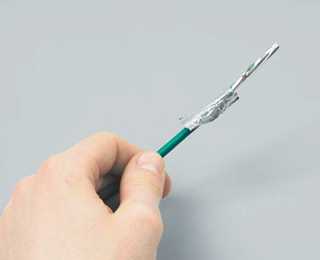

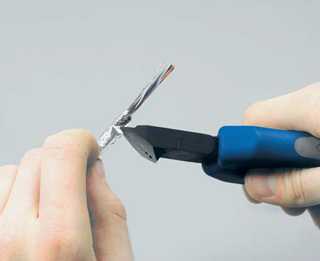

5. Срежьте ножницами лишнюю часть оболочки с фольгой, оставив около 1,5 см.	6. Накрутите на фольгу дренажный провод, который страхует кабель от разрывов фольги и обеспечивает электрическую непрерывность экрана.

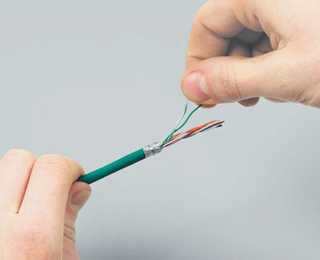

7. Удалите защитную ленту.	8. Чтобы поместить кабель в разъем, требуется расплести пары. Пары развиваются вплоть до края оболочки кабеля, которому придается плоская форма, чтобы было удобно расположить пары в один ряд.

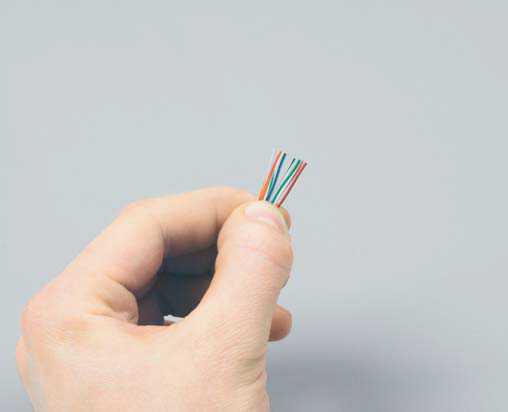

9. Пары должны быть разложены таким образом, чтобы сформировался плоский слой из параллельно расположенных проводников.	10. Номинальная длина линейной раскладки проводников витых пар величиной 14±1 мм перед монтажом разъема категории 5е со схемой разводки серий T568 определена в стандарте ISO/IEC 11801:1995.

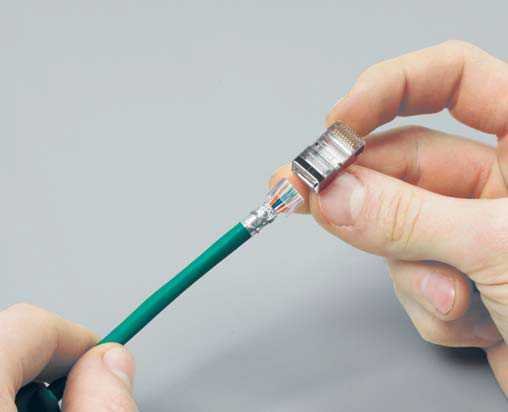

11. Поместите проводники до упора в торец разъема. При этом разъем держите ключом-фиксатором вниз.	12. Проконтролируйте правильность установки проводников и выровняйте их перед подключением к ножам.

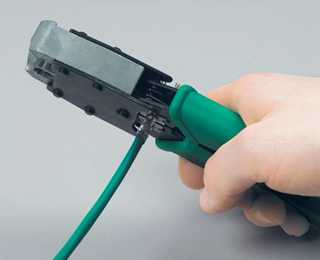

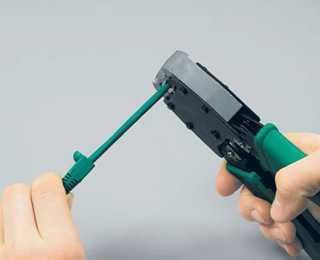

13. Для соединения витых пар с ножами разъема используйте кримпер. В процессе обжима ножи вдавливаются внутрь, прорезают оболочку проводников и входят между плетением проволочек.	14. Наденьте на разъем защитный колпачок.

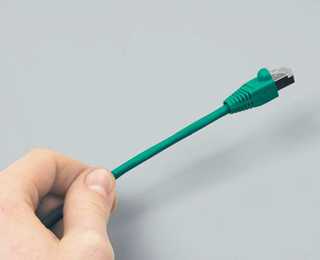

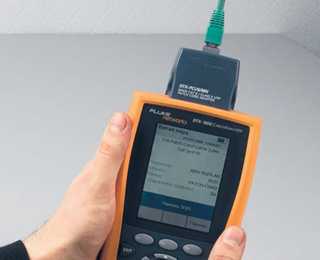

15. После терминирования кабеля с обоих концов патч-корд с помощью цифровых кабельных тестеров протестировать на соответствие категории, правильность разводки, длину, обрыв, полярность пар и т.д.	16. Экранированные патч-корды используются вместе с экранированным оборудованием соответствующей категории.


Стандарт EIA/TIA-568A	Стандарт EIA/TIA-568B

www.vadzhra.ru

SETEVIKI (Сетевики) = Витая пара. Обжим витой пары. Раскладка витой пары по цветам. Кросс-овер. Типы кабеля. RJ45.

Обжим витой пары (или просто "витухи"). Курс молодого бойца.

Так как, в основном, сейчас все строят сетки на витухе, придется тебе научится ее обжимать! =)

Для этого нам потребуется:

Обжимной инструмент (приглядись к ценам в магазине, но покупай на рынке. Только смотри, чтобы обжимка не была гнутой, ломаной, чобы все ножки были одинаковыми и входили как по маслу.)
Чтобы не корячиться с ножом (к тому же можно повредить кабель) , желательно приобрести стриппер(раздеватель) для разделки кабеля.
коннекторы RJ 45 Как правило, используются 3'й категории (самые обычные), хотя, понятия "категория" к коннекторам на самом деле не применяется. Просто бывают коннекторы разной конструкции.
Руки без изъянов, терпение.
Собственно кабель (желательно 5'ой категории. Категория указывается рядом с маркировкой производителя на самом кабеле через каждый метр). Типов "витухи" очень много. Но наша задача обжать ее, а не в типах разбираться.

Провода:

Не буду вдаваться в подробное описание стандартов (нам же не диссертацию писать.)

T568B

Оранжево-белый
Оранжеиый
Зелено-белый
Синий
Сине-белый
Зеленый
Коричнево-белый
Коричневый

Это ,если держать коннектор язычком вниз, слева направо.

Если обжимать кросс (например, чтобы соединить просто 2-а компа, то на одном из концов оранжевая пара меняется местами с зеленой. Т.е. оранжево-белый на зелено-белый, а оранжевый на зеленый, а второй конец обжимается как обычно.

Для самых непонятливых:

Кросс-овер:

Зелено-белый
Зеленый
Оранжево-белый
Синий
Сине-белый
Оранжеиый
Коричнево-белый
Коричневый

Вообще, сигнал идет по 1,2,3 и 6-му проводам, т.е. по зеленым и оранжевым.

В основном применяется именно такая схема, но вариантов масса.

Внимание! Более полную версию этой статьи Вы можете найти в разделе о кабеле в локальных сетях.Автор статьи: Ben-Ja

seteviki.narod.ru

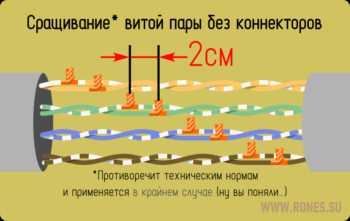

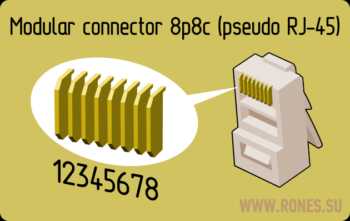

Модульный коннектор 8P8C «RJ45»

1. Вилки 8З8С «RJ45»2. Розетки 8З8С «RJ45»3. Распиновки «A» и «B»4. Типы витой пары5. Рекомендации6. Розетки под винт

Вилки 8P8C

Модульный соединитель 8P8C по кличке «RJ45» при использовании в сети Ethrnet обжимается согласно стандарта TIA/EIA-568.

Разработано два варианта распиновки — «A» и «B». В России сложилась традиция расключать вилки и розетки исключительно по распиновке «B».

В быту мы сталкиваемся с низкоскоростными сетями − до 100 Мбит/с. Для таких скоростей достаточно четырёх жил. ▼

Из соображений экономии в низкоскоростных сетях обычно применяют 4-жильный кабель.В таком кабеле всего две пары — оранжевая и синяя. Обратите внимание − пара не зелёная, но расключается она на те пины, которые в классической распиновке отведены под зелёную пару. ▼

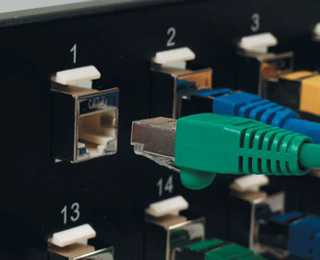

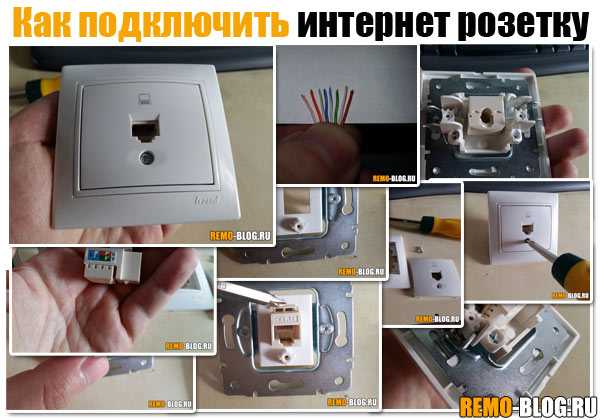

Розетки 8P8C

Нумерация контактов на колодках розеток не регламентирована стандартом. Каждый производитель располагает контакты на колодках в произвольном порядке.

Но следует оговориться, что соответствие «номер пина — цвет провода» конечно же стандартное: 1 — бело-оранжевый, 2 — оранжевый и т.д. А вот где на колодке расположен контакт №1, а где №2 — зависит от конкретной модели. Если шпаргалка отклеилась и потерялась, остаётся лишь искать розетку той же самой модели, чтоб узнать, как её расключать.

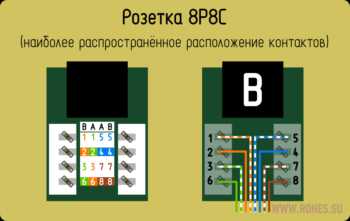

Чаще всего мне приходилось иметь дело со следующим расположением контактов на патч-колодке. ▼

«A» и «B»

Вполне закономерный вопрос: Для чего разработано два варианта распиновки — A и B?Ответ: Раньше использовались кабели, обжатые с одного конца по «A», а со второго — по «B». Это так называемые кроссовер-кабели. Такие кабели требовались для соединения между собой двух иерархически равнозначных элементов сети, например, двух свитчей или двух ПК. В свою очередь соединение подчинённого элемента с вышестоящим (например, ПК с сервером) осуществлялось и осуществляется кабелем, обжатым с обоих сторон одинаково — A-A или B-B.В современной практике необходимость в кроссовер-кабелях отпала. Все элементы сети соединяются патч-кордами, обжатыми по B-B.

Типы витой пары

Таблица из Википедии

Обозначения для распространённых типов кабелей из витых пар Общепринятое название Обозначение по ISO/IEC 11801 Общий экран Экран для пар

UTP	U/UTP	нет	нет
STP, ScTP, PiMF	U/FTP	нет	фольга
FTP, STP, ScTP	F/UTP	фольга	нет
STP, ScTP	S/UTP	оплётка	нет
SFTP, S-FTP, STP	SF/UTP	оплётка, фольга	нет
FFTP	F/FTP	фольга	фольга
SSTP, SFTP, STP PiMF	S/FTP	оплётка	фольга
SSTP, SFTP	SF/FTP	оплётка, фольга	фольга

Буквенный код перед косой чертой обозначает тип общего экрана для всего кабеля, код после черты обозначает тип индивидуального экранирования для каждой витой пары:U — Unshielded, без экрана

F — Foil, фольга

S — Braided screening, оплётка из проволоки (только внешний экран)

TP — Twisted Pair, витая пара

TQ — индивидуальный экран для двух витых пар (на 4 провода) ▼

Розетки

• Иногда розетки комплектуются специальными заглушками для колодок. После того как жилы разложены по ячейкам колодки, этой заглушкой с силой закрывают колодку, тем самым проталкивая жилы между контактами и надёжно их фиксируя. Если же розетка такой заглушкой не укомплектована, для забивания жил применяют специальный инструмент. В домашних условиях за отсутствием «забивалки» нехорошие люди используют шлицевую отвёртку.

Друзья! Не городите «колхоз»! Если нет нормальной забивалки, покупайте розетку с колодками под винт. ▼

• При монтаже в не слишком комфортных условиях (промышленные, складские, загрязнённые помещения) рекомендуется использовать двойные розетки. Да ещё и с закрывающимися гнёздами. Одно гнездо расключается сразу, второе же остаётся в качестве резерва. Это позволит быстро переключиться на запасное гнездо в аварийной ситуации.

Поделиться новостью в соцсетях

rones.su

Обжим кабеля для LAN - Раскладка пар проводов в RJ-45 - Ki Mi

Рис. Раскладка пар проводов (вид на розетку)

При монтаже структурированной кабельной системы для передачи данных следует использовать раскладку EIA/TIA-568A (сокращенно T568A) или EIA/TIA-568B (сокращенно T568B). Раскладка T568B известна и под именем AT&T258A или WECO.

Таблица. Раскладка T568A

№	Цвет: основной / полоски	Пара
1	бело-зеленый	3 (Tip)
2	зеленый	3 (Ring)
3	бело-оранжевый	2 (Tip)
4	синий	1 (Ring)
5	бело-синий	1 (Tip)
6	оранжевый	2 (Ring)
7	бело-коричневый	4 (Tip)
8	коричневый	4 (Ring)

Таблица. Раскладка T568B

№	Цвет: основной / полоски	Пара
1	бело-оранжевый	2 (Tip)
2	оранжевый	2 (Ring)
3	бело-зеленый	3 (Tip)
4	синий	1 (Ring)
5	бело-синий	1 (Tip)
6	зеленый	3 (Ring)
7	бело-коричневый	4 (Tip)
8	коричневый	4 (Ring)

Для обжима «прямого» кабеля, иначе говоря «патч корда» (patch cord) используются раскладки одного типа, т.е. T568A или T568В – на обоих концах.

Для обжима «кроссовера» (crossover) - для соединения 2-х компьютеров или свитчей напрямую – используют раскладки обоих типов на одном проводе, т.е. T568A на одном конце и T568В на другом.
