Как сделать солнечную батарею своими руками. Как собрать солнечную батарею


Собираем солнечную батарею сами, как выбрать материал

Есть категория людей, которые все привыкли делать своими руками. И не потому, что «самоделки», как правило, обходятся дешевле аналогичных устройств, изготовленных промышленным способом. А потому, что этим людям доставляет удовольствие сам процесс творчества. И не удивительно, что народные умельцы обратили свои взгляды на солнечную фотовольтаику. Здесь перед ними открывается широкое поле деятельности. Своими руками они собирают солнечные батареи различной мощности и назначения, компоненты солнечных электростанций, причем, порой их изделия превосходят по своим показателям промышленные образцы.

Выбор материала

Прежде чем начать собирать солнечную батарею, следует определиться, где, как, для каких целей она будет использоваться. От этого во многом зависит и выбор материала для фотоэлектрического преобразователя. Обычно для солнечных батарей используют разновидности кремния. Это могут быть пластины монокристаллического кремния, это могут быть тонкие пленки поликристаллического кремния или аморфного кремния. На базе кремниевых фотоэлектрических преобразователей можно самостоятельно собрать зарядные устройства, походные солнечные батареи, а при желании и полноценные гелиевые модули для домашней электростанции.

Кремниевые фотоэлектрические преобразователи

Кроме кремния в качестве материала для элементов гелиевой батареи можно использовать медную фольгу. Для применения в схемах электропитания различных приборов или зарядных устройств медные фотоэлектрические преобразователи мало пригодны из-за низкой эффективности и малой мощности, но в самодельных сигнальных устройствах их вполне можно использовать. Например, для изготовления датчика освещенности.

Медная фольга

При выборе материала следует еще учитывать и его доступность. На сегодняшний день в интернет-магазинах можно купить практически все. Для серьезных систем можно, например, на еВау купить высококачественные монокристаллические кремниевые пластины размером 156×156 миллиметров. Но по значительно низкой цене можно купить и пластины с небольшим браком (небольшие сколы, царапины, незначительное повреждение токоведущей дорожки). Эти пластины можно использовать, например, в походных зарядных устройствах, в системах освещения в палатках, для зарядки различных гаджетов. Все зависит от того, для каких целей будет использована эта самодельная солнечная панель.

Солнечная батарея из медной фольги

Гелиевую батарею из медной фольги можно изготовить примерно за один час. Но вначале нужно подготовить все необходимое. Понадобятся медная фольга, паяльник, припой, прозрачный чехол от компакт-диска, синтетический клей, провод, наждак, электрическая плита, шприц, поваренная соль, стакан.

Вырезать из меди кусок, который бы помещался в одну из сторон чехла от компакт-диска. Тщательно обезжирить медь с обеих сторон, зачистить наждаком. Включить плиту, подождать, пока спираль не раскалится докрасна, и положить на спираль медную фольгу. В процессе нагревания медь окисляется, и на ее поверхности появляется оксид. Вначале это будут небольшие пятнышки, но затем эти пятна распространятся на всю поверхность меди. Примерно через полчаса вся поверхность будет черного цвета – от оксида меди. Выключить плиту и дать меди возможность естественно остывать.

Оксид меди на листе

В процессе остывания от поверхности будут откалываться кусочки оксида, так как коэффициенты температурного расширения меди и оксида различны. После остывания пластину следует промыть проточной водой. Когда пластина высохнет, припаять к ней проводник. Это будет «минус» батареи. Место припоя следует тщательно обработать синтетическим клеем. После этого приклеить пластину по периметру к внутренней стороне крышки чехла от компакта. Взять другой кусок медной фольги (не подвергавшейся температурной обработке), по размерам аналогичный первому. Вырезать из нее П-образную форму, тщательно зачистить, припаять проводник. Место припоя также тщательно залить синтетическим клеем. Этот проводник буде «плюс» батареи.

Элементы солнечной батареи перед сборкой

П-образный электрод наклеивается на внутреннюю сторону второй крышки чехла. Крышки закрываются, проводники выводятся наружу. Места соединения крышек проклеиваются синтетическим клеем. Далее готовится соляной раствор – на стакан воды две столовые ложки обычной поваренной соли. Когда соль полностью растворится, раствор шприцем вводится в изготовленную конструкцию. Солнечная батарея готова к работе. На свету эта самоделка вырабатывает ток до 35 микроампер.

Проверка работоспособности медной солнечной батареи

Солнечная батарея из кремниевых пластин

Для более серьезных целей потребуются и более серьезные компоненты солнечных батарей. На том же еВау можно приобрести по сравнительно невысокой цене вполне нормальные целые гелиевые монокристаллические ячейки стандартных размеров. Там же можно купить и все необходимые элементы конструкции – токоведущие проводники, алюминиевый уголок, оргстекло или поликарбонат, подложку, крепеж, специальный герметик, припой. И уже из этого набора, следуя инструкции, собрать солнечную панель.

Но можно пойти и другим путем. Можно купить некондиционные кремниевые пластины (как правило, они почти в половину меньше стандартных). У них имеются токоведущие шины, полностью распаянные по элементам.

Некондиционная кремниевая пластина

Каждая пластина вполне работоспособна, при облучении светом при тестировании показывает неплохие результаты. Для получения необходимого напряжения эти пластины необходимо соединить последовательно между собой. Величину выходного напряжения можно рассчитать, измерив это значение у каждой пластины.А теперь о сборке. Для тыльной стенки корпуса вполне подойдет фанера толщиной в девять миллиметров, вместо алюминиевого уголка для рамы можно использовать деревянные рейки, имеющие в сечении квадрат со стороной 18 миллиметров. Если количество пластин таково, что их суммарная длина превышает 1000 миллиметров, то есть смысл разделить корпус рейками на две части.

Деревянный корпус

Рейки следует приклеить к фанере и для прочности закрепить шурупами. Затем полученный короб следует покрасить в несколько слоев для обеспечения надежной защиты от влаги и от воздействия окружающей среды. Цвет особого значения не имеет.

Корпус после покраски

Для монтажа пластин необходимо изготовить подложку. Ее можно изготовить из ДВП или любого другого жесткого диэлектрика. В подложке на всю дину и ширину необходимо просверлить отверстия с шагом примерно 25 миллиметров. Подложку также следует покрасить в цвет корпуса.

Подложка

После сборки корпуса подгоняется под размер стекло. Обычное стекло использовать не рекомендуется ввиду его хрупкости. Для покрытия вполне подойдет оргстекло или поликарбонат. В рейке, которая делит корпус на две части, следует просверлить отверстия для соединительных проводников. Такие же отверстия нужно просверлить в одной из торцевых реек. Эти отверстия должны служить для вывода излишних испарений и вентиляции.

Пайка элементов

Силовые провода выводятся на тыльную сторону панели. Теперь осталось только смонтировать на подложке пластины, соединить их должным образом, протестировать работоспособность всей батареи, закрыть стеклом и закрепить его шурупами на корпусе. Солнечная батарея готова к работе.

Солнечная батарея в сборе

В заключение следует отметить, что солнечная батарея, изготовленная описанным способом из некондиционных кремниевых пластин, генерировала электричество мощностью до 80 ватт.

solarb.ru

Как собрать солнечную батарею

Как собрать солнечную батарею

Солнечная энергетика — это просто здорово, но вот в чем проблема: даже одна батарея стоит немалых денег, а для хорошего эффекта нужна не одна, и даже не две. Потому и приходит идея — собрать все самому. Если есть у вас небольшой навык пайки — это сделать просто. Вся сборка заключается в том, чтобы последовательно соединить элементы в дорожки, а дорожки закрепить на корпусе. Сразу скажем о цене. Набор для одной панели (36 штук) стоит в районе 70-80$. А полностью со всеми материалами солнечные батареи своими руками обойдутся вам примерно в 120-150$. Намного меньше, чем заводские. Но нужно сказать, что и по мощности они будут тоже меньше. В среднем каждый фотопреобразователь выдает 0,5 В, если последовательно соединить 36 штук, это будет порядка 18 В.

Немного теории: типы фотоэлементов для солнечных батарей

Самая большая проблема — приобрести фотоэлектрические преобразователи. Это те самые кремниевые пластины, которые преобразуют солнечный свет в электричество. Вот тут нужно немного разбираться в типах фотоэлементов. Их выпускают двух типов: поликристаллические и монокристаллические. Монокристаллические более дорогие, но имеют более высокий КПД — 20-25%, поликристаллические — дешевле, но и производительность у них меньше — 17-20%. Как их отличить внешне? Поликристаллические имеют ярко-синий цвет. Монокристаллические немного темнее и у них не квадратная, а многогранная форма — квадрат со срезанными краями.

С фотоэлектрическими преобразователями для солнечных батарей все не очень сложно: монокристаллические и поликристаллические

О форме выпуска. Есть фотоэлементы для солнечных батарей с уже припаянными проводниками, а есть наборы, где проводники прилагаются и все нужно паять самостоятельно. Что покупать — решает каждый сам, но нужно сказать, что без навыка хотя-бы одну пластину вы повредите, а скорее, не одну. А если и паять умеете не очень… то лучше немного дороже заплатить, но получить уже почти готовые к использованию детали.

Сделать фотоэлементы для солнечных батарей своими руками нереально. Для этого нужно уметь выращивать кристаллы кремния, а потом его еще обрабатывать. Потому нужно знать, где купить. Об этом дальше.

Почитать о вида солнечных батарей можно тут.

Где и как купить фотоэлементы

Теперь о качестве. На всех китайских площадках типа Ebay или Alibaba продается отбраковка. Те детали, которые не прошли тесты на заводе. Потому идеальной батареи вы не получите. Но цена у них не самая большая, так что можно смириться. Во всяком случае, на первых порах. Соберите пару тестовых солнечных батарей своими руками, набейте руку, а потом можно брать с завода.

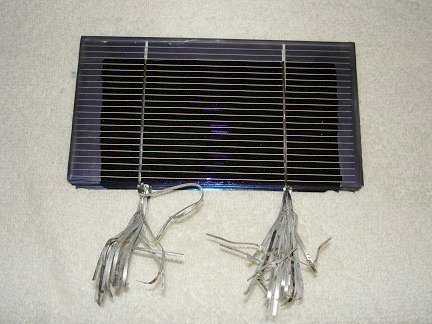

Один из вариантов ячеек с припаянными проводниками

Некоторые продают фотоэлементы запаянными в воск. Это предотвращает их порчу при перевозке, но избавиться от воска и не повредить пластины довольно сложно. Нужно все вместе их окунуть в горячую, но не кипящую воду. Подождать пока воск растает, потом аккуратно разъединять. Потом поочередно купать каждую пластину в горячем мыльном растворе, потом окуная в чистую горячую воду. Таких «омовений» моет понадобиться несколько, воду и мыльный раствор придется менять, и не один раз. После того как воск удалите, чистые пластины разложите на махровом полотенце для просушки. Очень хлопотное это дело. Так что лучше покупайте без воска. Так намного проще.

Теперь о покупках на китайских площадках. Конкретно о Ebay и Alibaba. Они проверены, тысячи людей ежедневно там что-то покупают. Система ничем не отличается. После регистрации, как обычно, в строке поиска набираете название элемента. Потом выбираете понравившееся по какой-то причине предложение. Обязательно выбирайте из тех вариантов, где есть бесплатная доставка (на английском free shipping). Если такой пометки нет, то доставку придется оплачивать отдельно. А она часто больше стоимости товара и уж точно больше той разницы, что вы выгадаете на цене.

С кремниевыми ячейками нужно обращаться очень осторожно: они очень хрупкие

Ориентироваться нужно не только на цену, но и на рейтинг продавца и на отзывы. Внимательно читайте и состав товара, его параметры и отзывы. Можно с продавцом общаться, только сообщения писать нужно на английском.

По поводу оплаты. Она на этих площадках переводится продавцу только после того, как вы отпишитесь в получении товара. А пока идет доставка, ваши деньги лежат на счете торговой площадки. Оплачивать можно с карты. Если боитесь светить данные карты, воспользуйтесь промежуточными сервисами. Они есть разные, но суть одна — ваша карта не засветится. Есть на этих площадках и возврат товара, но это долгая песня, так что лучше брать у проверенных продавцов (с хорошим рейтингом и отзывами).

Да. Посылка идет в зависимости от региона. И дело не столько в том, как долго она будет идти из Китая, как в том, как скоро ее доставит почта. В лучшем случае — недели три, но может и полтора месяца.

Как собрать

Сборка солнечной батареи своими руками состоит из трех этапов:

  • Изготовление каркаса.
  • Пайка солнечных элементов.
  • Укладка в каркас и герметизация.
  • Каркас изготовить можно из алюминиевых уголков или из деревянных реек. Но форма каркаса, материалы, последовательность изготовления зависят от способа установки.

    Способ первый: установка на окне

    Батарею вешают на окне, на раму изнутри помещения или снаружи, но тоже на окне. Тогда нужно делать каркас из алюминиевого уголка, а к нему приклеивать стекло или поликарбонат. В этом случае между фотоэлементами остаются хоть небольшие зазоры, через которые немного света проникает в помещение. Размеры рамы выбираете исходя из размеров ваших фотоэлементов и того, как вы собираетесь их располагать. Также некоторую роль могут сыграть габариты окна. Учтите, что плоскость должна быть ровная — фотоэлектрические преобразователи очень хрупкие, и при малейшем перекосе будут трескаться.

    В квартире есть только одно место для установки солнечной батареи — на окне

    Развернув готовую раму с приклеенным стеклом лицом вниз, на поверхность стекла нанести слой герметика. На герметик, снова-таки лицевой стороной вниз, разложить собранные из фотоэлементов линейки.

    Из толстого упругого поролона (толщина не менее 4 см) и куска полиэтиленовой пленки (200 мк) сделать мат: поролон обтянуть пленкой и хорошо скрепить. Лучше полиэтилен спаять, но можно и скотчем воспользоваться, только все стыки должны находиться на одной стороне. Вторая должна быть ровной и гладкой. По размерам мат должен хорошо ложиться в раму (без загибов и усилий).

    Основная хитрость — заливка герметиком

    Уложили мат на фотоэлементы, утопленные в герметике. На него доску, которая по размерам чуть меньше рамы, а на доску солидный груз. Это нехитрое устройство поможет выгнать пузыри воздуха, которые оказались под фотоэлементами. Воздух снижает производительность, причем очень сильно. Потому чем меньше пузырьков будет, тем лучше. Всю конструкцию оставляете на 12 часов.

    Теперь время снять груз и отлепить мат. Делаете это медленно и не спеша. Важно не повредить пайку и проводники. Потому тяните плавно, без рывков. После того, как мат сняли, панель нужно оставить на некоторое время — досохнуть. Когда герметик перестанет липнуть, можно навешивать панель и пользоваться.

    Вместо длительной процедуры с герметиком можно взять специальную пленку для герметизации. Она называется EVA. Просто сверху на собранную и уложенную на стекло батарею расстилаете пленку и греете ее строительным феном до полной герметизации. Времени уходит в разы меньше.

    Способ второй: установка на стене, крыше и т.д.

    В этом случае все иначе. Задняя стенка должна быть плотной и не проводящей ток. Возможно — деревянной, фанерной и т.п. Потому имеет смысл и раму сделать из деревянных брусков. Только высота корпуса должна быть небольшой, чтобы тень от бортиков не мешала.

    Собираете каркас под размеры вашей батареи (зависит от размеров солнечных преобразователей, которые вы приобрели)

    На фото корпус состоит из двух половинок, но это совсем необязательно. Просто легче собирать и укладывать короткие линейки, но соединений в этом случае будет больше. Да. Несколько нюансов: нужно в корпусе предусмотреть несколько отверстий. В нижней части нужны несколько штук для выхода конденсата, а также два отверстия для вывода проводников от батареи.

    Затем корпус батареи покрасить белой краской — кремниевые пластины имеют довольно широкий диапазон рабочих температур, но он не безграничен: от -40oCдо +50oC. А летом в закрытой коробке +50oC набегает легко. Потому и нужен белый цвет, чтобы не перегревались фотопреобразователи. Перегрев, как и переохлаждение, ведет к снижению эффективности. Это, кстати, может стать объяснением непонятного явления: полдень, солнце жарит, а батарея стала давать меньше электричества. А она просто перегрелась. Для южных регионов, наверное, нужно уложить фольгу. Это будет эффективнее. Причем производительность, скорее всего, возрастет: будет улавливаться еще и отраженное фольгой излучение.

    Собираем и укладываем дорожки

    После того как краса высохла, можно укладывать собранные дорожки. Но в этот раз лицом вверх. Как их крепить? На каплю термостойкого герметика посредине каждой пластины. Почему не нанести по всей поверхности? Из-за температурного расширения пластина будет менять размеры. Если приклеить ее только посередине, с ней ничего не случиться. Если будет хотя-бы две точки — она рано или поздно лопнет. Потому аккуратно посередине наносите каплю, мягко прижимаете пластину. Не давите — раздавить очень легко.

    В некоторых случаях пластины сначала крепились на основу — лист ДВП, выкрашенный в тот же белый цвет. А потом уже на основе закреплялись к корпусу шурупами.

    После того, как все линейки уложены, последовательно их соединяете. Чтобы проводники не болтались, их можно зафиксировать несколькими каплями герметика. Вывести провода от элементов можно через днище или через бортик — как удобнее. Протяните их через отверстие, а потом залейте дырку все тем же герметиком. Теперь нужно дать всем соединениям высохнуть. Если накрыть крышкой раньше, на стекле и фотоэлементах образуется налет, который сильно снижает эффективность батареи. Потому ждем как минимум сутки (или столько, сколько указано на упаковке герметика).

    Финальный аккорд: установка прозрачной крышки

    Теперь дело за малым — накрыть все стеклом или прозрачным пластиком. Как крепить — дело ваше. Но на первых порах не герметизируйте. По крайней мере, до испытания. Может где-то обнаружится проблема.

    И еще один нюанс. Если планируете в систему подключать аккумуляторы, понадобится поставить диод, который будет предотвращать разряд аккумулятора через батарею в ночное время или в плохую погоду. Лучше всего поставить диод «Шоттки». Его подсоединяю к батарее последовательно. Установить его лучше внутри конструкции — при высоких температурах у него уменьшается падение напряжения, т.е. в рабочем состоянии он будет меньше «садить» напряжение.

    Как паять элементы для солнечной батареи

    Немного об обращении с кремниевыми пластинами. Они очень-очень хрупкие, легко трескаются и ломаются. Потому обращаться нужно с ними с крайней осторожностью, хранить в жесткой таре подальше от детворы.

    Работать нужно на ровной твердой поверхности. Если стол покрыт клеенкой, положите лист чего-то твердого. Пластина не должна прогибаться, а всей поверхностью жестко опираться на основу. Причем основание должно быть гладким. Как показывает опыт, идеальный вариант — кусок ламината. Он, жесткий, ровный, гладкий. Паяют на тыльной стороне, не на лицевой.

    Все что понадобится для сборки солнечной панели своими руками

    Для пайки использовать можно флюс или канифоль, любой из составов в маркере для пайки. Тут у каждого свои пристрастия. Но желательно, чтобы состав не оставлял следов на матрице.

    Укладываете кремниевую пластину лицом вверх (лицо — синяя сторона). На ней есть две или три дорожки. Их промазываете флюсом или маркером, спиртовым (не водно-спиртовым) раствором канифоли. В комплекте с фотопреобразователями идет обычно тонкая контактная лента. Иногда она нарезана на куски, иногда идет в катушке. Если лента намотана на катушку, отрезать нужно кусок, равный двойной ширине солнечного элемента, плюс 1 см.

    На обработанную флюсом полосу припаиваете отрезанный кусок. Лента получается намного длиннее пластинки, весь остаток остается с одной стороны. Старайтесь вести паяльник не отрывая. Насколько это возможно. Для более качественной пайки на кончике жала у вас должна быть капля припоя или олова. Тогда пайка будет качественной. Непропаянных мест быть не должно, хорошо все прогревайте. Но не давите! Особенно по краям. Это очень хрупкие изделия. Поочередно припаиваете ленты на все дорожки. Фотопреобразователи получаются «хвостатые».

    Лицевая сторона — синяя. НА ней есть несколько дорожек (две или три) к которым нужно припаять проводники. Серая — это тыльная сторона. К ней потом припаивают проводники от идущей выше пластинки

    Теперь, собственно, о том, как собрать солнечную батарею своими руками. Приступаем к сборке линейки. С обратной стороны пластинки тоже есть дорожки. Теперь «хвост» от верхней пластины припаиваем к нижней. Технология такая же: дорожку промазываем флюсом, потом пропаиваем. Так последовательно соединяем нужное количество фотоэлектрических преобразователей.

    В некоторых вариантах на задней стороне не дорожки, а площадки. Тогда пайки меньше, но претензий по качеству может быть больше. В этом случае промазываем флюсом только площадки. И паяем тоже только на них. Вот, собственно, все. Собранные дорожки можно переносить на основание или корпус. Но есть еще множество хитростей.

    Паять нужно на твердой ровной поверхности

    Так, например, между фотоэлементами нужно выдерживать определенное расстояние (4-5 мм), что без фиксаторов не так и легко. Малейший перекос, и есть возможность порвать проводник, или сломать пластинку. Потому для задания определенного шага на кусок ламината приклеивают строительные крестики (используются при укладке плитки), или делают разметку.

    Все проблемы, которые возникают при изготовлении солнечных батарей своими руками, связаны с пайкой. Потому перед герметизацией, а лучше еще и перед переносом линейки на корпус, проверить сборку амперметром. Если все нормально, можно продолжать работу.

    Об использовании солнечной энергии для отопления дома можно прочесть тут.

    Итоги

    Теперь вы знаете, как сделать солнечную батарею в домашних условиях. Дело не самое сложное, но требует кропотливой работы.

    Фотогалерея (12 фото):

    06.05.2016

    Твитнуть

    Комментариев пока нет...

    k-systems.ru

    Как сделать солнечную батарею своими руками

    Все больше людей стремится к приобретению домов, находящихся в отдалении от очагов цивилизации. Причин этому существует множество, главная из которых, наверное, экологическая. Ни для кого не секрет, что интенсивное развитие промышленности пагубно сказывается на состоянии окружающей среды. Но при покупке такого дома можно столкнуться с отсутствием электроснабжения, без которого жизнь в двадцать первом веке едва ли можно себе представить.

    Проблему обеспечения энергией здания, находящегося далеко от очагов цивилизации можно попробовать решить установкой ветрогенератора. Однако этот способ далеко не идеален. Для того, чтобы электроэнергии хватило на весь дом потребуется установка большого ветряка или нескольких, но и в этом случае энергообеспечение будет носить эпизодический характер, отсутствуя в безветренную погоду.

    Для обеспечения стабильности энергообеспечения дома, эффективным решением является совместное использование ветрогенератора и солнечной батареи, но, к сожалению, батареи далеко не дешевы. Решением этих сложностей было бы производство солнечной батареи своими руками, способной на равных конкурировать с заводскими по мощности, но в то же время приятно отличаться от них ценой. И такое решение есть!

    Для начала, необходимо определиться, что же представляет собой солнечная батарея. По своей сути, это контейнер, содержащий в себе массив, преобразующих солнечную энергию в электрическую, элементов. Слово «массив» применимо в данном случае, потому что для генерации достаточных объемов энергии, необходимых в условиях энергообеспечения жилого дома, солнечных элементов потребуется довольно внушительное количество. В виду высокой хрупкости элементов, их в обязательном порядке объединяют в батарею, которая обеспечивает им защиту от механических повреждений и объединяет вырабатываемую энергию. Как видно, в принципиальном устройстве солнечной батареи нет ничего по-настоящему сложного, поэтому ее вполне можно сделать своими руками.

    Перед тем, как приступать непосредственно к действиям, принято проводить глубокую теоретическую подготовку, чтобы избежать лишних трудностей и издержек в процессе. Именно на этом этапе многие энтузиасты сталкиваются с первым препятствием – практически полным отсутствием полезной с практической точки зрения информации. Именно это явление создает надуманную видимость сложности солнечных батарей: раз их никто не делает сам, значит это сложно. Однако, задействовав логическое мышление можно придти к следующим выводам:

    • основа целесообразности всего процесса заключается в приобретении солнечных элементов по доступной цене
    • покупка новых элементов исключена, ввиду их высокой стоимости и сложности покупки в необходимом количестве.
    • солнечные элементы, обладающие дефектами и повреждениями, могут быть приобретены на аукционе eBay и в других источниках, по значительно более низким ценам, чем новые.
    • дефектные элементы вполне могут быть использованы в заданных условиях.

    На основе сделанных выводов, становится ясно, что следующим шагом в изготовлении солнечной батареи будет покупка дефектных солнечных элементов. В нашем случае элементы были куплены на eBay.

    Приобретенные монокристаллические солнечные элементы имели размер 3х6 дюйма, и каждый их них выдавал порядка 0.5В энергии. Таким образом, соединенные последовательно 36 таких элементов, в общей сложности выдают около 18В, которых достаточно для эффективной подзарядки 12В аккумулятора. Следует помнить, что такие солнечные элементы хрупкие и ломкие, поэтому вероятность их повреждения при неосторожном обращении крайне высока.

    Для обеспечения защиты от механических повреждений продавец покрыл воском наборы из восемнадцати штук. С одной стороны это эффективная мера, позволяющая избежать повреждений во время транспортировки, с другой стороны – лишние проблемы, так как удаление воска вряд ли кому-то покажется приятной и легкой задачей. Поэтому, если есть такая возможность, приобретение элементов, не покрытых воском, является лучшим решением. Если обратить внимание на изображенные световые элементы, можно заметить, что они имеют припаянные проводники. Даже в этом случае придется поработать паяльником, а если же приобрести элементы без проводников – работы будет в разы больше.

    Вместе с тем были приобретены пара наборов элементов, которые не были залиты воском, у другого продавца. Они пришли упакованными в коробку из пластика с незначительными сколами по бокам. В нашем случае сколы не являлись предметом для беспокойства, потому как не были способны ощутимо снизить эффективность всего элемента. Однако, возможно, кто-то сталкивался с более плачевными результатами повреждений при транспортировке, что необходимо иметь в виду. Приобретенных элементов было достаточно для изготовления двух солнечных батарей, даже с излишком, на случай непредвиденных повреждений или отказов.

    Конечно, при изготовлении солнечной батареи можно использовать и другие световые элементы, в широком спектре размеров и форм присутствующих у продавцов. В этом случае необходимо помнить три вещи:

    1. Световые элементы одного типа генерируют идентичное напряжения, вне зависимости от размера и формы, поэтому их требуемое количество останется неизменным
    2. Генерация тока имеет прямую зависимость от размера элемента: большие генерируют больший ток, маленькие – меньший.
    3. Суммарная мощность солнечной батареи определяется ее напряжением, умноженным на ток.

    Как видно, использование элементов большого размера при изготовлении солнечной батареи способно обеспечить более высокий показатель мощности, но вместе с тем и сделает саму батарею более громоздкой и тяжелой. В случае использования элементов меньшего размера, размер и вес готовой батареи уменьшится, однако вместе с тем уменьшится и выдаваемая мощность. Крайне не рекомендуется использование в одной батарее солнечных элементов разного размера, так как генерируемый батареей ток будет эквивалентен току самого маленького из используемых элементов.

    Приобретенные в нашем случае солнечные элементы при размере 3х6 дюйма генерировали ток примерно в 3 ампера. При солнечной погоде, тридцать шесть, соединенных последовательно, элемента, способны выдавать порядка 60 Вт мощности. Цифра не особенно впечатляет, тем не менее, это лучше, чем ничего. Следует учитывать, что указанная мощность будет генерироваться каждый солнечный день, заряжая аккумулятор. В случае использования электроэнергии для осуществления питания светильников и аппаратуры с небольшим потреблением тока, такая мощность является вполне достаточной. Не нужно и забывать о ветрогенераторе, также производящем энергию.

    После приобретения солнечных элементов далеко не лишним будет спрятать их от людских глаз в безопасное место, защищенное от детей и домашних животных, до того момента, когда возможно будет их непосредственная установка в солнечную батарею. Это жизненная необходимость, в виду крайне высокой хрупкости элементов и подверженности их механической деформации.

    По сути корпус солнечной батареи, ни что иное, как простой неглубокий ящик. Ящик непременно необходимо изготовить неглубоким, для того чтобы его бортики не создавали тени, когда солнечный свет падает на батарею под большим углом. В качестве материала вполне подойдет фанера 3/8 дюйма и рейки для бортиков 3/4 дюйма толщиной. Для лучшей надежности крепление бортиков не лишним будет осуществить двумя способами – приклеиванием и привинчиванием. Для упрощения последующей пайки элементов, батарею лучше разделить на две части. Роль разделителя выполняет расположенная по центру ящика планка.

    На этом небольшом наброске, можно увидеть размеры в дюймах(1 дюйм равен 2,54 см.), изготовленной в нашем случае солнечной батареи. Бортики расположены по всем краям и в середине батареи и имеют толщину 3/4 дюйма. Данный эскиз ни в коем случае не претендует на роль эталона при изготовлении батареи, он был сформирован скорее из личных предпочтений. Размеры приведены для наглядности, но в принципе они, как и дизайн, могут быть различны. Не бойтесь экспериментировать и вполне вероятно, батарея может получиться лучше, чем в нашем случае.

    Вид на половину корпуса батареи, в которой будет производится размещение первой группы солнечных элементов. Небольшие отверстия, которые вы видите на бортиках, представляют собой не что иное, как вентиляционные отверстия. Они предназначены для удаления влаги и поддержания давления, эквивалентного атмосферному внутри батареи. Следует обратить особое внимание на расположении отверстий для вентиляции в нижней части корпуса батареи, потому как расположение их в верхней части приведет к попаданию излишней влаги извне. Также отверстия необходимо сделать и в планке, расположенной по центру.

    Два вырезанных куска ДВП будут выполнять функцию подложек, т.е. на них будет производиться монтаж солнечных элементов. В качестве альтернативы ДВП подойдет любой тонкий материал, обладающий высокими показателями жесткости и не проводящий электрический ток.

    Для защиты солнечной батареи от агрессивного воздействия климата и окружающей среды, используется оргстекло, которым необходимо закрывать лицевую сторону. В данном случае были вырезаны два куска, однако может использоваться и один большой. Использование обычного стекла не рекомендуется, по причине его повышенной хрупкости.

    Вот незадача! Для обеспечения крепления на шурупы, было принято решение просверлить отверстия вокруг кромки. При сильном надавливании во время сверления, оргстекло может сломаться, что и произошло в нашем случае.  Проблема была решена сверлением недалеко нового отверстия, а отколовшийся кусок просто приклеили.

    После этого было произведено окрашивание всех деревянных частей солнечной батареи краской в несколько слоев, для повышения защиты конструкции от влаги и воздействия среды. Покраска осуществлялась как внутри, так и снаружи. Цвет краски, как и тип может варьироваться в широком диапазоне, в нашем случае была использована краска, имеющаяся в наличии в достаточном количестве.

    Окраска подложек также была произведена с обеих сторон и в несколько слоев. Покраске подложки необходимо уделять особенное внимание, так при некачественной покраске, дерево может начать коробиться от воздействия влаги, что вероятно приведет к повреждению приклеенных к ней солнечных элементов.Теперь, когда корпус солнечной батареи готов и просыхает самое время приступить к подготовке элементов.Как уже упоминалось ранее, удаление воска с элементов – задача не из приятных. В ходе экспериментов, методом проб и ошибок, был найдет эффективный способ. Тем не менее, рекомендации по покупки не покрытых воском элементов, остались прежними.

    Для растопки воска и отделения элементов друг от друга, необходимо отмочить солнечные элементы в горячей воде. При этом следует исключить возможность закипания воды, потому как бурное кипение может повредить элементы и нарушить их электрические контакты. Для исключения неравномерного нагрева, рекомендуется поместить элементы в холодную воду и плавно нагревать. Следует воздержать от вытягивания элементов из кастрюли за проводники, так как они могут оборваться.

    На этом фото изображена окончательная версия аппарата для удаления воска. На заднем плане с правой стороны находится первая емкость, предназначенная для растапливания воска. Слева на переднем плане расположена емкость с горячей мыльной водой, а справа – чистая вода. Вода во всех емкостях довольно горячая, но ниже кипения воды. Нехитрый технологический процесс удаления воска заключается в следующем: в первой емкости необходимо растопить воск, затем элемент перенести в горячую мыльную воду для удаления остатков воска, в заключении промыть чистой водой. После очистки от воска, элементы необходимо просушить, для этого они были выложены на полотенце. Следует отметить что слив мыльной воды в канализацию недопустим, так как воск, остыв, затвердеет и засорит ее.  Результатом процесса очистки является почти полное удаление воска с солнечных элементов. Оставшийся воск не способен помешать как пайке, так и работе элементов.

    Солнечные элементы сушатся на полотенце после очистки. После удаления воска элементы стали значительно более хрупкими, что делает их более сложными в хранении и обращении. Рекомендуется не производить очистку до тех пор, пока не будет необходима их непосредственная установка в солнечную батарею.

    Для упрощения процесса монтажа элементов, рекомендуется начать с отрисовки сетки на основе. После произведения отрисовки, элементы были выложены по сетке вверх обратной стороной, для того чтобы их спаять. Все восемнадцать элементов, расположенных в каждой половине были последовательно соединены, после чего были и соединены и половины, также последовательным способом, для получения необходимого напряжения

    В начале спайка элементов между собой может показаться сложной, однако со временем она становится проще. Рекомендуется начать с двух элементов. Необходимо разместить проводники одного элемента таким образом, чтобы они пересекали точки пайки другого, также следует убедиться, что элементы установлены согласно разметке.Для непосредственного осуществления пайки использовался паяльник малой мощности и прутковый припой с канифольной сердцевиной. Перед пайкой была произведена смазка точек пайки флюсом при помощи специального карандаша. Ни в коем случае не следует давить на паяльник. Элементы настолько хрупкие, что могут от небольшого давления придти в негодность.

    Повторение пайки осуществлялась до образования цепочки, состоящей из шести элементов. Шины соединения от сломанных солнечных элементов, были припаяны к обратно стороне элемента цепочки, являющегося последним. Таких цепочек получилось три – итого 18 элементов первой половины батареи были благополучно объединены в сеть.По причине того, что все три цепочки необходимо соединить последовательно, средняя цепочка была повернута на 180 градусов по отношению к другим. Общая ориентация цепочек в итоге получилось правильной. Следующим шагом является приклеивание элементов на место.

    Для осуществления солнечных элементов может потребоваться некоторая сноровка. Необходимо нанести небольшую каплю герметика, изготовленного на основе силикона, в центре каждого элемента одной цепочки. После этого следует перевернуть цепочку лицевой стороной вверх и разместить солнечные элементы согласно нанесенной ранее разметке. Затем необходимо легонько прижать элементы, осторожно надавливая в центре, чтобы приклеить их. Значительные сложности могут возникнуть в основном при переворачивании гибкой цепочки, поэтому лишняя пара рук на это этапе не повредит.Не рекомендуется наносить избыточное количество клея и приклеивать элементы по краям. Это обусловлено тем, что сами элементы и подложка, на которую они установлены, будут деформироваться при изменении условий влажности и температуры, что может привести к выходу элементов из строя.

    Так выглядит собранная половина солнечной батареи. Для соединения первой и второй цепочек элементов была использована медная оплетка кабеля.

    Для этих целей вполне подойдут специальные шины или даже медные провода. Аналогичное соединение необходимо произвести и с обратной стороны. Провод был прикреплен к основанию каплей герметика.

    Тест первой изготовленной половины батареи на солнце. При слабой солнечной активности, изготовленная половина генерирует 9.31В. Довольно неплохо. Пора приступать к изготовлению второй половины батареи.

    После того, как обе основы с солнечными элементами будут завершены, можно произвести их установку в подготовленную заранее коробку и соединить.

    Каждая половина идеально помещается на свое место. Для крепления основы внутри батареи были использованы 4 шурупа небольшого размера.Провод, предназначенный для соединения половин солнечной батареи, был пропущен через вентиляционное отверстие в центральном бортике и закреплен при помощи герметика.

    Необходимо каждую солнечную панель в систему снабдить диодом блокирования, который должен быть соединен с батареей последовательно. Он предназначен для исключения разряда аккумулятора через батарею. Диод использовался Шоттки на 3.3А, обладающий значительно более низким падением напряжения, в сравнении с обычными диодами, что минимизирует потери мощности на диоде. Набор из двадцати пяти диодов марки 31DQ03 был приобретен всего за несколько долларов на eBay.Исходя из технических характеристик диодов, наилучшим местом их размещения является внутренняя часть батареи. Связано это с зависимостью падения напряжения у диода от температуры. Так как температура внутри батареи будет выше окружающей, следовательно и эффективность диода повысится. Для закрепления диода был использован герметик.

    Для того чтобы вывести наружу провода, было просверлено отверстие в днище солнечной батареи. Провода лучше завязать на узел и закрепить герметиком, для предотвращения их последующего вытягивания.Крайне необходимо дать высохнуть герметику до установки защиты из оргстекла. Силиконовые испарения могут образовать пленку на внутренней поверхности оргстекла, если не дать силикону просохнуть на открытом воздухе.

    Небольшое количество герметика для создания барьера от влаги.

    На выходной провод солнечной батареи, был прикреплен двухконтактный разъем, розетка которого в будущем будет присоединена к контроллеру заряда аккумуляторных батарей, используемого для ветрогенератора. В итоге солнечная батарея и ветрогенератор смогут работать параллельно.

    Вот так выглядит окончательная версия солнечной батареи с установленным экраном. Не стоит торопиться с герметизацией стыков оргстекла до произведения полного тестирования работоспособности батареи. Может случиться так, что на одном из элементов отошел контакт и потребуется доступ к внутренностям батареи для ликвидации проблемы.

    Предварительные расчеты оправдались: законченная солнечная батарея на ярком осеннем солнце выдает 18.88В без нагрузки.

    Этот тест был произведен при аналогичных условиях и показывает прекрасную работоспособность батареи – 3,05А.

    Солнечная батарея в рабочих условиях. Для сохранения ориентации на солнце, батарея перемещается несколько раз в день, что само по себе не сложно. В перспективе возможна установка автоматического слежения за положением солнца на небосводе.Итак, какова же конечная стоимость батареи, которую мы умудрились сделать своими руками? Учитывая то, что куски дерева, провода и прочие пригодившиеся в изготовлении батареи вещи были у нас в мастерской, наши с вами подсчеты могут немного отличаться. Конечная стоимость солнечной батареи составила 105 долларов с учетом 74 долларов, потраченных на приобретение самих элементов.Согласитесь, не так уж и плохо! Это всего лишь малая часть стоимости заводской батареи эквивалентной мощности. И в этом нет ничего сложного! Для увеличения выходной мощности вполне можно соорудить несколько таких батарей.

    kak-eto-sdelano.ru

    Как сделать солнечную батарею своими руками

    Учитывая стремительное повышение цен на электроэнергию и реальное снижение доходов граждан, возникают мысли об обращении к альтернативной энергетике. Солнечная энергия становится все популярнее ввиду заботы о климате. Она даже используется на некоторых устройствах уже сейчас. Например, можно приобрести «конструктор на солнечной батарее» для своего ребенка. Эта статья посвящена описанию инструкции по сборке солнечной батареи в обычных условиях.

    Как работает солнечная электростанция?

    Для сборки солнечной батареи для дома своими руками нужны некоторые знания, чтобы функционировала вся конструкция. Если человек будет понимать все принципы работы, он легче сможет собрать солнечную батарею.

    Устройство солнечной батареи

    Станция, работающая на солнечной энергии, опирается на три составляющих:

    1. Сама солнечная батарея, которая является блоком из набора элементов. В них поступающая энергия разделяется на электроны с положительным и отрицательным зарядом. После прохождения этой процедуры образуется электрический ток.
    2. Второй составляющей является аккумуляторная батарея. В одной батарее может содержаться сразу несколько аккумуляторов, до десяти штук. Если нужно повысить эффективность солнечной станции, необходимо добавить число аккумуляторов.
    3. Третьим элементом является прибор, меняющий ток с низкого вида напряжения на энергию, имеющую высокое напряжение. Этот прибор носит название инвентор. Лучше покупать инвентор с мощностью более 4 киловатт.
    Схема установки солнечных батарей

    Что нужно для сборки солнечной батареи?

    Прежде чем задаваться вопросом, как сделать солнечную батарею, необходимо запастись материалами.

    Для сборки солнечной батареи на дому нужно купить элементы, которые улавливают солнечные лучи. Новые элементы могут обойтись в значительную сумму. Учитывая цену, выгоднее было бы купить новое устройство в собранном виде. Для экономии денег можно купить элементы, бывшие в употреблении, но сохраняющие работоспособность. Найти их можно на интернет-аукционах или спросить у знакомых, в крайнем случае.

    Чтобы сделать один солнечный генератор нужно примерно 36 подобных элементов.

    Стоит помнить, что элементы легко повредить и с ними нужно обращаться аккуратно.

    Как сделать солнечную батарею своими руками?

    Перед началом изготовления нужно приготовить несколько небольших деревянных брусков, листы фанеры, ДВП плиты и оргстекло.

    Сначала нужно измерить и вырезать дно из фанеры. Затем на всей длине листа укрепляется брус, толщиной до 2,5 см. В брусе нужно сделать небольшие отверстия на расстоянии 20 мм. Они служат своеобразной вентиляцией для устройства.

    Затем изготавливается прокладка для солнечного элемента. Ее делают из плиты ДВП, которая по размерам должна совпадать с периметром корпуса и хорошо лечь внутрь.

    Схема контроллера заряда солнечной батареи

    В данной основе также сверлится небольшая вентиляция. Расстояние между отверстиями на этот раз 5 см.

    Следующим шагом изготавливается крышка для корпуса солнечной батареи. Для этого используется кусок оргстекла. Крышка из оргстекла должна подходить по размерам, чтобы прикрепляться к корпусу.

    Корпус прокрашивается несколькими слоями краски и подсыхает некоторое время.

    Настал момент для использования солнечных элементов. Их необходимо уложить на прокладку и соединить последовательно.

    Припаивание одного элемента к другому — трудоемкий процесс. Будет лучше сначала соединить элементы в ряды, а затем спаять эти ряды в одну конструкцию, так как, если соединять все элементы сразу, их легко повредить.

    Схема солнечной батареи автоматического освещения двора

    После соединения всех рядов, нужно их перевернуть и укрепить при помощи силикона.

    Затем необходимо проверить работоспособность конструкции специальным прибором, который измеряет напряжение на выходе. В рабочем состоянии напряжение должно быть 19 вольт.

    Если измерения совпадают с этой цифрой, нужно припаять в это место небольшой диод для предотвращения разряжения аккумуляторных элементов.

    Затем выводим провод и укрепляем крышку.

    На данном этапе сборку солнечной батареи можно завершить. После окончания работы стоит провести наблюдения — могут ли батареи зарядить аккумулятор.

    Нужно заметить, что батарея должна находиться в солнечном месте для более эффективной работы.

    koffkindom.ru

    Как сделать солнечные батареи своими руками

    С каждым днем выбросы углекислоты и токсичных веществ в атмосферу увеличивается, токсичные вещества вырабатываются при сгорании ископаемого топлива, вследствии чего постепенно уничтожают нашу планету. Поэтому внедрение «зеленой энергии», у которой вовсе отсутствует негативное влияние на окружающую среду, уже закрепила себя как базой основ новых электротехнологий. Одной из основ таких технологий получения экологически чистой электроэнергии это технология которая преобразует солнечнй свет в электроэнергию. Далее пойдет речь о солнечных батареях, а так же их возможности в собственном доме. В нынешнее время электроустановки в виде солнечных батарей изготовленных в промышленных условиях, используются для полного и частичного энергообеспчения и теплообеспечения дома, и стоят в районе 15-20 тысячь долларов при гарантии работы 25 лет. Гелиосистемы разделяют на теплообеспечения и энергообеспечения. В случае теплообеспечения используются технологии солнечного коллектора. В случае энергообеспечения происходит фотоэлектрический эффект, с помощью которого происходит генерация электричества в солнечных батареях. Далее я опишу технологию ручной сборки солнечной батареи. Технология ручной сборки солнечной батареи вовсе не сложна и даже очень проста и доступна всем. Почти каждый человек может собрать солнечные батареи с относительно высоким КПД при давольно низких затратах. Это экологично, выгодно, доступно и в последнее время модно.

    Выбор солнечных элементов для солнечной панели

    Приступив к созданию солнечной электростанции, нужно учитывать, что при ручной сборке солнечных батарей нет нужды сразу собирать полнофункциональную солнечную электростанцию, её в будущем можно будет наращивать. Если первый эксперемент ручной сборки оказался положительным, то после имеет смысл увеличить функциональность солнечнойэлектростанции.

    Прежде всего нужно знать что такое солнечная батарея, солнечная батарея — это прежде всего генератор, который работает на основе фотоэлектрического эффекта и преобразует солнечную тепловую энергию в электрическую энергию. Кванты света, которые вырабатывает солнце, попадают на кремниевую пластину и выбивает электрон с последней атомной орбиты кремния. Данный эффект создает большое количество свободных электронов, которые образуют поток электрического тока.

    Перед тем как приступить к сборке солнечной батареи нужно сделать выбор в типе фотоэлектрического преобразователя. Фотоэлектрические преобразователи: монокристаллические, поликристаллические и аморфные. Для ручной сборки солнечной батареи чаще всего выбирают легко доступные в продаже поликристаллические и монокристаллические солнечные модули.

    Солнечные панели из поликристаллического кремния имеют достаточно низкий КПД от 7 до 9%, но этот недостаток компенсируется тем, что поликристаллические панели практически не понижают КПД при облачной и пасмурной погоде, гарантийная работоспособности поликристаллических элементов составляет примерно 10 лет. Солнечные панели на основе элекментов монокристаллического кремния имеют более высокий КПД около 13% и сроки работоспособности приблезительно 25 лет, но монокристаллические элементы сильно понижают мощность при отсутствии прямого попадения солнечного света. Величина КПД кристаллов кремния может существенно изменятся от разных производителей . На практике работы солнечных электростанций в полевых условиях можно сказать о сроке службы монокристаллических панелей более 30 лет, а для поликристаллических модулей — более чем 20 лет. Причем за весь период эксплуатации потеря мощности у кремниевых монокристалических и поликристаллических модулей составляет не более 10 процентов, а у тонкопленочных аморфных модулей только за первые два года мощность может снизится на 10-40%. Набор Solar Cells можно приобрести на аукционе Еbay для сборки солнечной батареи из 36 и 72 солнечных элементов. Эти наборы так же доступны в продаже в Украине и в России. Зачастую, для ручной сборки солнечных батарей используются солнечные модули В-типа, это те модули, которые отбраковали на промышленном производстве. Они не теряют своих эксплуатационных показателей, но зато намного дешевле.    Разработка проекта гелиевой энергосистемы

    Проектирование задуманной солнечной электростанции зависит от способа её монтажа и установки. К примеру солнечные батареи должны устанавливаться под определенным наклоном, чтобы обеспечить прямое попадание солнечных лучей под перпедикулярным углом. КПД солнечной панели так же зависит от интенсивности световой энергии, а также зависит от угла попадания солнечных лучей.Смотреть сверху вниз: Монокристаллические солнечные панели (по 80 ватт) на даче установлены практически вертикально (зима). Монокристаллические солнечные панели на даче имеют меньший угол (весна)ю Механическая система управления углом наклона солнечной батареи.

    Промышленные солнечные панели очень часто снабжены специальными датчиками, которые обеспечивают движение солнечных панелей по направлению движения солнечных лучей, что очень увеличивает стоимость солнечных панелей. Но так же тут может быть применено ручное механическое управление углом наклона солнечных панелей. В зимнее время солнечные панели должны быть практически вертикальными, чтобы исключить налегание снега на солнечных панелях. Схема расчета угла наклона солнечной панели в зависимости от времени года

    Солнечные батареи следует устнавливать с солнечной стороны вашего дома, чтобы за световой день пребывание солнечных лучей на солнечных батареях было максимально. В зависимости от географического расположения вашего дома и времени года вычисляется оптимальный угол наклона для вашего месторасположения. Выбор оптимального статического угла наклона для кровельной солнечной системы монокристаллического типа

    При сооружении солнечных панелей можно выбирать самые разные материалы по массе и другим характеристикам. Но при выборе материалов следует учитывать максимально допустимые температуры нагрева материалов, т.к. при работе солнечных модулей на полную мощность температура не должна превышать 250 градусов по цельсию. При пиковой температуре солнечные модули теряют свою функцию производства электрического тока. Готовые гелиосистемы зачастую не предпологают охлаждения солнечных модулей. Ручное изготовление может включать в себя охлаждение гелиосистемы и управление углом наклона солнечных панелей для регулировки температуры модуля, а так же выбор прозрачного материала, который будет поглощать ИК-излучение.

    Как показали расчеты, в ясный солнечный день из 1 метра солнечных панелей можно получить 120 Вт мощности, но этого не хватит чтоб запустить даже компьютер. Солнечные панели размером в 10 метров производит уже более 1кВт электроэнергии, что позволит снабдить электроэнергией светильники, телевизоры и ваш компьютер. Для обычной семьи 3-4 человека необходимо около 300 кВт в месяц, поэтому солнечные панели должны быть размеров 20м, при условии что солнечные панели будут установлены с солнечной стороны вашего дома. Для уменьшения месячного электропотребления советую использовать для освещения вместо обычных лампочек, светодиодые лампочки.

    Изготовление каркаса солнечной батареи

    Для изготовления корпуска солнечной панел в основном используют алюминиевые уголки. В интернет магазинах можно приобрести уже готовые корпуса для солнечных батарей. А так же для изготовления корпуса солнечной панели выбирают по желанию прозрачное покрытие. Комплект рамы со стеклом для солнечной батареи, примерная стоимость от 33 долларов

    При выборе прозрачного материала можно опиратся на следущие характеристики материалов: Если в качестве критерия выбора рассматривать показатель преломления солнечного света, то самый минимальный коэффициэнт у плексиглас, более дешевый вариант это обычное стекло, менее подходящий это поликарбонат. Но в продаже сейчас имеется поликарбонат с антиконденсатным покрытием, что обеспечивает качественный уровень термозащиты.

    Важно про изготовлении солнечных панелей выбирать прозрачные материалы которые не пропускают ИК-спектр, что снизит нагревание кремниевых элементов. Схема поглощения УФ и ИК излучения различными стеклами. а) обычное стекло, б) стекло с ИК-поглощением, в) дуплекс с термопоглощающим и обычным стеклом.

    Защитное силикатное стекло с оксидом железа обеспечивает максимальное поглощение ИК-спектра. ИК-спектр хорошо поглощает любое минеральное стекло, а так же минеральное стекло более устойчиво к повреждениям, но в тоже время является очень дорогим и недоступным.

    Так же зачестую для солнечных панелей применяют специальные антибликовые сверхпрозрачные стекла, которые пропускают до 98% спектра. Солнечная панель в корпусе из оргстекла

    Монтаж корпуса солнечной батареи

    В данном случае будет показано изготовление солнечной панели из 36 поликристаллических солнечных модулей размером 81х150мм. Отсюда вычисляем размеры будущей солнечной панели. Важно при расчете между модулями оставлять небольшое расстояние, которое может менятся при воздействии атмосферных воздействий, т.е. оставляйте между модулями примерно 3-5мм. В итоге получим размер заготовки 835х690мм при ширине уголка 35мм.

    Самодельная солнечная батарея изготовленная вручную, сделанная с использованием алюминиевого профиля, очень похожа на солнечную панель фабричного изготовления. При этом обеспечивается высокая степень герметичности и прочности конструкции. Для изготовления берем алюминиевый уголок, и выполняем заготовки рамки 835х690 мм. Чтобы можно было провести крепление метизов, в раме следует сделать отверстия. На внутреннюю часть уголка дважды наносим силиконовый герметик. Важно чтобы не было незаполненных мест. От качества нанесения герметика зависит герметичность и долговечность батареи. Далее в раму кладется прозрачный лист из выбранного материала: поликарбоната, оргстекла, плексигласа, антибликового стекла. Важно силикону дать высохнуть на открытом воздухе, иначе испарения создадут пленку на элементах. Стекло требуется тщательно прижать и зафиксировать. Для надежного крепления защитного стекла используем метизы. Нужно закрепить 4 угла рамки и по периметру разместить два метиза с длинной стороны рамки и по одному метизу с короткой стороны. Метизы фиксируются при помощи шурупов. Каркас солнечной батареи готов. Важно перед креплением солнечных элементов, нужно очистить стекло от пыли.

    Подбор и пайка солнечных элементов

    В данное время в интернет магазинах представлен огромный ассортимент изделий для самостоятельного изготовления солнечных батарей. Набор Solar Cells включает комплект из 36 поликристаллических кремниевых элементов, проводники для элементов и шины, диоды Шотке и карандаш с кислотой для паяния

    Из-за того что солнечная батарея, сделанная своими руками, ориентировочно в 4 раза дешевле заводской готовой, собственное изготовление — это огромная экономия средств. В интернет магазинах можно приобрести солнечные модули, элементы с дефектами, при этом они не теряют своей функциональности, но придется пожертвовать внешним видом солнечной батареи. Поврежденные фотоэлементы не теряют своей функциональности

    Если вы впервые занимаетесь изготовлением солнечных батарей, то лучше приобретать наборы для изготовления солнечных панелей, в продаже имеются солнечные элементы с припаянными проводниками. Так как пайка контактов — это достаточно сложный процесс, сложность заключается в хрупкости солнечных элементов.

    Если вы купили кремниевые элементы без проводников, то в первую очередь необходимо провести пайку контактов.

    Так выглядит поликристаллический кремниевый элемент без проводников. Проводники нарезаются с помощью картонной заготовки. Необходимо аккуратно положить проводник на фотоэлемент. На место припаивания нанести кислоту для паяния и припой. Проводник для удобства фиксируется с одной стороны тяжелым предметом. В таком положении необходимо аккуратно припаять проводник к фотоэлементу. Во время пайки нельзя нажимать на кристалл, потому что он очень хрупкий.

    Пайка элементов для солнечных панелей — это весьма кропотливая работа. Если с первого раза не удастся получить нормального соединения, то нужно повторить работу. По нормативам серебряное напыление на проводнике должно выдерживать 3 цикла пайки при допустимых тепловых режимах, на практике сталкиваешься с тем, что напыление разрушается. Разрушение серебряного напыления происходит из-за использования паяльников с нерегулируемой мощностью (65Вт), этого нужно избегать, можно уменьшить мощность паяльника таким образом — для этого нужно последовательно с паяльником включить патрон с лампочкой в 100 Вт. Помните, что номинальная мощность  паяльника  нерегулируемого слишком большая для пайки кремниевых контактов.

    Если вам продавцы проводников будут говорить, что припой на соединителе имеется, но вы его лучше нанесите дополнительно. Во время пайки будьте аккуратны, при минимальном усилии солнечные элементы лопаются, а так же не нужно складывать солнечные элементы пачкой, от массы нижние элементы могут треснуть.

    Сборка и пайка солнечной батареи При первой ручной сборке солнечной батареи лучше воспользоваться разметочной подложкой, которая поможет расположить элементы ровно на некотором расстоянии друг от друга (5 мм). Разметочная подложка для элементов солнечной батареи

    Основа выполняется из листа фанеры с маркированием уголков. После пайки на каждый элемент с обратной стороны крепится кусок монтажной ленты, достаточно прижать заднюю панель к скотчу, и все элементы переносятся. Монтажная лента, использованная для крепления, с обратной стороны солнечного элемента

    При данном типе крепления сами элементы дополнительно не герметизируются, они могут свободно расширяться под действием температуры и это не приведет к повреждению солнечной батареи и разрыву контактов и элементов. Герметизации поддаются только соединительные части конструкции. Такой вид крепления больше подходит для опытных образцов, но вряд ли может гарантировать долгосрочную эксплуатацию в полевых условиях.

    Последовательный план сборки батареи выглядит так:

    Выкладываем элементы на стеклянную поверхность. Между элементами должно быть расстояние, что предполагает свободное изменение размеров без ущерба конструкции. Элементы нужно прижать грузами.

    Пайку производим по приведенной ниже электросхеме. «Плюсовые» токоведущие дорожки размещены на лицевой стороне элементов, «минусовые» — на обратной стороне. Перед пайкой нужно нанести флюс и припой, после аккуратно припаять серебряные контакты.

    По такому принципу соединяются все солнечные элементы.

    Контакты крайних элементов выводятся на шину, соответственно, на «плюс» и «минус». Для шины используется более широкий серебряный проводник, который имеется в наборе Solar Cells. Рекомендуем также вывести «среднюю» точку, с ее помощью ставятся два дополнительных шунтирующих диода.

    Клемма устанавливается также с внешней стороны рамы.

    Так выглядит схема подключения элементов без выведенной средней точки.

    Так выглядит клеммная планка с выведенной «средней» точкой. «Средняя» точка позволяет на каждую половину батареи поставить шунтирующий диод, который не даст батарее разряжаться при снижении освещения или затемнении одной половины.

    На фото показан шунтирующий диод на «плюсовом» выходе, он противостоит разрядке аккумуляторов через батарею в ночное время и разрядке других батарей во время частичного затемнения. Чаще в качестве шунтирующих диодов используют диоды Шотке. Они дают меньшую потерю на общей мощности электрической цепи. В качестве токовыводящих проводов может быть использован акустический кабель в силиконовой изоляции. Для изоляции можно применить трубки из-под капельницы. Все провода должны быть прочно зафиксированы силиконом.

    Элементы могут быть соединены последовательно (см. фото), а не посредством общей шины, тогда 2-й и 4-й ряд необходимо повернуть на 1800 относительно 1-го ряда.

    Основные проблемы сборки солнечной панели связаны с качеством пайки контактов, поэтому специалисты предлагают перед герметизацией панели ее протестировать. Тестирование панели перед герметизацией, напряжение сети 14 вольт, пиковая мощность 65 Вт

    Тестирование можно делать после пайки каждой группы элементов. Если вы обратите внимание на фотографии в мастер-классе, то часть стола под солнечными элементами вырезана. Это сделано намеренно, чтобы определить работоспособность электрической сети после пайки контактов.

    Герметизация солнечной панели

    Герметизация солнечных панелей при самостоятельном изготовлении — это самый спорный вопрос среди специалистов. С одной стороны, герметизация панелей необходима для повышения долговечности, она всегда применяется при промышленном изготовлении. Для герметизации зарубежные специалисты рекомендуют использовать эпоксидный компаунд «Sylgard 184», который дает прозрачную полимеризованную высокоэластичную поверхность. Стоимость «Sylgard 184»  составляет около 40 долларов. Герметик с высокой степенью эластичности «Sylgard 184»

    Но с другой стороны, если вы не хотите тратить дополнительные деньги, то вполне можно задействовать силиконовый герметик. Однако в этом случае не стоит полностью заливать элементы, чтобы избежать их возможного повреждения в процессе эксплуатации. В таком случае элементы к задней панели можно прикрепить при помощи силикона и герметизировать только края конструкции.

    Перед началом герметизации необходимо подготовить смесь «Sylgard 184».

    Сначала заливаются места стыков элементов. Смесь должна схватиться, чтобы закрепить элементы на стекле.

    После фиксации элементов делается сплошной полимеризирующий слой эластичного герметика, распределить его можно с помощью кисточки.

    Так выглядит поверхность после нанесения герметика. Герметизирующий слой должен просохнуть. После полного высыхания можно закрыть солнечную батарею задней панелью.

    Так выглядит лицевая сторона самодельной солнечной панели после герметизации.

    Схема электроснабжения дома

    Систему электроснабжения дома с использованием солнечных батарей принято называть фотоэлектрическими системами, т.е. системами, генерирующими энергию с использованием фотоэлектрического эффекта. Для собственных жилых домов рассмотрены три фотоэлектрические системы: автономная система энергообеспечения, гибридная батарейно-сетевая фотоэлектрическая система, безаккумуляторная фотоэлектрическая система, подключенная к центральной системе энергоснабжения.

    Каждая из вышеперечисленных систем имеет свое предназначение и преимущества, но наиболее часто в жилых домах применяют фотоэлектрические системы с резервными аккумуляторными батареями и подключением к централизованной энергосети. Питание электросети осуществляется при помощи солнечных батарей, в темное время суток от аккумуляторов, а при их разрядке — от центральной энергосети. В труднодоступных районах, где нет центральной сети, в качестве резервного источника энергоснабжения используются генераторы на жидком топливе.

    Более экономной альтернативой гибридной батарейно-сетевой системе электроснабжения будет безаккумуляторная солнечная система, подсоединенная к центральной сети энергоснабжения. Электроснабжение осуществляется от солнечных батарей, а в темное время суток сеть питается от центральной сети. Такая сеть более применима для учреждений, потому что в жилых домах большая часть энергии потребляется в вечернее время. Схемы трех типов фотоэлектрических систем

    Рассмотрим типичную установку батарейно-сетевой фотоэлектрической системы. В качестве генератора электроэнергии выступают солнечные панели, которые подсоединены через соединительную коробку. Далее в сети устанавливается контроллер солнечного заряда, чтобы избежать короткого замыкания при пиковой нагрузке. Электроэнергия накапливается в резервных батареях-аккумуляторах, а также подается через инвертор на потребители: освещение, бытовую технику, электроплиту и, возможно, используется для нагревания воды. Для установки системы отопления эффективнее применять гелиоколлекторы, которые относятся к альтернативной гелиотехнологии. Гибридная батарейно-сетевая фотоэлектрическая система с переменным током

    Существует два типа электросетей, которые используются в фотоэлектрических системах: на базе постоянного и переменного тока. Использование сети переменного тока позволяет размещать электропотребители на расстоянии, превышающем 10–15 м, а также обеспечивать условно-неограниченную нагрузку сети.

    Для частного жилого дома обычно используют следующие комплектующие фотоэлектрической системы: -суммарная мощность солнечных панелей должна составлять 1000 Вт, они обеспечат выработку около 5 кВт ч; -аккумуляторы с общей емкостью в 800 А/ч при напряжении 12 В; -инвертор должен иметь номинальную мощность 3кВт с пиковой нагрузкой до 6 кВт, входное напряжение 24–48 В; -контроллер солнечного разряда 40–50 А при напряжении в 24 В; -источник бесперебойного питания для обеспечения кратковременного заряда с током до 150 А.

    Из этого следует, что для фотоэлектрической системы электроснабжения понадобится 15 панелей на 36 элементов, пример сборки которых описан выше. Каждая солнечная панель дает суммарную мощность в 65 Вт. Более мощными будут солнечные батареи на монокристаллах. Например, солнечная панель из 40 монокристаллов имеет пиковую мощность 160 Вт, однако такие панели чувствительны к пасмурной погоде и облачности. В этом случае солнечные панели на базе поликристаллических модулей оптимальны для использования.

    Всего комментариев: 0

    ukrelektrik.com

    Как собрать солнечную батарею – этот вопрос интересует тех мастеров, которые хотят получить экономичный и выгодный источник энергии

    Содержание:

    • Конструкция
    • Принцип работы
    • Комплектующие для самодельной панели
    • Сборка короба своими руками
    • Основные моменты изготовления солнечной батареи

    В последнее время значительно повысился спрос на альтернативные экологически чистые источники электроэнергии. Для этой цели можно использовать солнечную батарею. Она представляет собой модель, состоящую из последовательно и параллельно соединенных диодных полупроводников. Основной элемент конструкции, диод, изготавливают на специализированных предприятиях из кремниевых пластинок при помощи современных технологий. Эта деталь может быть монокристаллической, либо поликристаллической.

    Из диодов каждый человек может сделать солнечную батарею своими руками. Ее можно изготовить с теми параметрами, которые вам понадобятся. В итоге вы получите надежный, экономичный и экологически чистый источник электроэнергии. Кроме того, важное преимущество устройства, сделанного своими руками, заключается в его более низкой цене по сравнению с заводскими вариантами.

    Конструкция

    Данный солнечный модуль может вырабатывать ток, сила которого достигает 7-8 Ампер. При этом напряжение обычно не превышает одного вольта при мощности до 4 Ватт. Если вы хотите собрать самодельную солнечную батарею своими руками, то для этого нужно соединить между собой множество фотоэлектрических элементов. Как правило, на одну панель приходится приблизительно три десятка пластинок. Их соединяют между собой по тыльной и наружной стороне. На каждой из них расположены различные дорожки и площадки, чтобы добиться максимального контакта. Их наносят при помощи различных методик. На сегодняшний день наиболее распространенным является напыление металлического вещества или серебра, а также паяние паяльником.

    Принцип работы

    Создавая солнечную батарею своими руками, нужно обязательно соблюдать принцип модульности. Используя эту методику, можно заниматься увеличением мощности данного прибора постепенно. То есть сразу, нет необходимости делать большую дорогостоящую панель, а можно ограничиться небольшой батареей. В дальнейшем за счет добавления пластинок ее можно будет увеличить до необходимых размеров.

    Перед изготовлением солнечной батареи своими руками, нужно знать, что цены на солнечные элементы падают с каждым годом. В результате идет снижение сроков окупаемости. Правда, радует то, что качество изготовления пластин постоянно растет.

    Читайте также:

    Комплектующие для самодельной панели

    Сегодня многие компании-производители предлагают своеобразные конструкторы, которые порадуют любителей мастерить. Эти комплекты, содержащие все элементы конструкции, позволяют собрать батарею своими руками и получить удовольствие не только от результата, но и от процесса. Такие конструкторы сейчас можно приобрести в различных специализированных магазинах или на интернет ресурсах. В набор, как правило, входят пластины, а также плоские проводники и диоды. Купить такое устройство гораздо выгоднее, чем приобрести комплектующие по отдельности. Кроме того, желательно приобретать фотоэлектрические элементы для модуля с запасом. Это нужно для того, чтобы заменить разбившиеся пластины, так как они являются довольно хрупкими.

    Сборка короба своими руками

    Поэтому, перед тем, как собрать модуль своими руками, нужно купить самый простой сборочный комплект и попробовать свои силы.

    Кроме того, немаловажным является конструкция защитного корпуса, который имеет прозрачную лицевую часть. Он позволяет защитить хрупкие пластины от влияния факторов окружающей среды.

    Эксперты советуют сделать корпус из органического стекла или плексигласа. Более дешевым, но менее надежным материалом является стандартное стекло. В то же время, такой материал, как поликарбонат.

    Методика изготовления защитной коробки своими руками должна учитывать максимальную жесткость конструкции и герметичность пластин. Все это должно исключить возможность попадания внутрь емкости росы. Для герметизации лучше всего использовать силиконовые бесцветные материалы. Их можно купить вместе с другими деталями.

    Читайте также:

    Основные моменты изготовления солнечной батареи

    В основе схемы сборки лежит последовательное соединение фотоэлектрических пластин. При этом нужно обязательно учитывать тепловые параметры материалов. В связи с этим между деталями нужно оставлять специальные крестики для укладывания керамических деталей. Кроме того, важно, чтобы проводники и пластины не жестко фиксировались тыльной поверхностью. Это позволит препятствовать разрывам и трещинам. Пайка проводов к площадкам проводиться при помощи припоев и флюсов. Также, в некоторых ситуациях, возможно использование раствора из канифоли.

    Делая батарею своими руками, нужно знать, что при соединении пластин друг с другом, лицевая сторона является плюсом, а тыльная - минусом. Получается, что напаянные с лицевой стороны проводники нужно соединять с тыльной стороной другого элемента. Провода каждого ряда соединяются между собой при помощи широкого проводника, который есть в комплектации. При соединении двух одноименных сторон своими руками можно получить новый более мощный элемент с удвоенной мощностью. То есть если соединить пластинки на 8 ампер, то можно получить модуль мощностью 16 ампер.

    Похожие публикации:

    Подписаться на рассылку

    Подписаться

    ekobatarei.ru
