Как правильно установить розетки на фартук кухни. Как сделать розетки на кухне


сколько, где и как установить

Современные кухни предусматривают наличие большого количества бытовых электрических приборов: вытяжки, холодильника, микроволновой печи, посудомоечной машины, электрического чайника, кухонного комбайна. Все это приводит к повышению требований, предъявляемых к проводке. Особое внимание стоит уделить расположению и правильному монтажу розеток, расчету необходимого количества и защите установленных элементов.  Подобную работу можно выполнить самостоятельно, имея базовые навыки и знания. Есть некоторые особенности при монтаже розетки на фартук кухни, которые будут рассмотрены ниже.

Что учитывать при расположении розеток

Существует несколько стандартных вариантов расположения розеток по периметру кухни, но ни один из них не будет универсальным. Чтобы эксплуатация кухни была удобной, необходимо тщательно продумать где и сколько розеток расположить.

Например, над рабочей поверхностью рекомендуется располагать не менее 3 розеток в параллельном соединении. На фартуке кухни в нескольких местах выполняется монтаж строенных или сдвоенных элементов. Не лишним будет отдельный выход под питание плиты, вытяжки или мойки.

Группа розеток на фартуке

Рекомендуется при проведении ремонтных работ на кухне проложить новый провод с тремя жилами из меди, для обеспечения работы розеток европейского образца. При выборе сечения провода нужно отталкиваться от максимальной суммарной мощности всех приборов (предполагаем, что вся техника будет включена одновременно).

При расчете количества розеток стоит учесть, что допустимо включение нескольких приборов малой мощности в один источник, но нужно предусмотреть и запасные элементы для подключения дополнительного оборудования. Основное скопление источников питания будет наблюдаться в месте установки кухонной стенки. При этом потребуются выводы как на нижней части стены, так и на кухонном фартуке.

Правила расположения кухонных розеток

При разработке схемы расположения источников питания необходимо руководствоваться правилами техники электробезопасности. К основным правилам относят:

  1. Расположение розетки за кухонной стенкой на расстоянии десяти сантиметров от пола.
  2. Подключаемый электрический прибор должен находится в радиусе не более полутора метров от источника питания (для встроенной техники такой радиус составляет метр).
  3. Установка вывода под вытяжку происходит непосредственно на одном уровне с прибором.
  4. Розетки на кухонном фартуке находятся на расстоянии одного — полутора метров над полом.
  5. Над плитой и мойкой установка таких элементов категорически запрещена.

Специфика кухонного помещения накладывает определенные требования по отношению к защите розеток от брызг жира и воды, копоти, температурного воздействия. В целях повышения безопасности эксплуатации и предотвращения появления неприятного запаха и перегорания контактов рекомендуется установка источников питания со специальными пластиковыми крышками или глубоким корпусом. Не лишним будет и монтаж специальных приспособлений для защиты от влаги.

Глубокая розетка с защитными шторками

Подготовка к установке

После составления плана расположения розеток можно переходить к его осуществлению на кухне. Для этого при помощи карандаша отмечается месторасположение выводов. При установке розеток на фартуке кухни многое будет зависеть от материала самого фартука. Например, при обустройстве керамического покрытия из плитки или фанерного фартука достаточно будет аккуратно просверлить отверстия под установку в поверхности и далее действовать по стандартному алгоритму. Гораздо сложнее при работе со стеклянным покрытием. При обустройстве такого варианта требуется заранее выполнить все замеры и расчеты, разметку на поверхности и передать данные изготовителям фартука. Только в таком случае производитель сможет заранее реализовать отверстия под оборудование выводов питания.

Розетки на стеклянном фартуке

Часто для фиксации розеток на фартуке создается деревянный уступ. Помните, что нормы обеспечения безопасности не предусматривают установку скрытых источников питания на кухонных поверхностях. Соединения розеток тщательно скручиваются между собой, зачищаются, фиксируются и качественно изолируются, чтобы предотвратить перегрев в процессе эксплуатации. Провода фазы и нуля разводят в разные стороны.

Как сделать розетку на кухонном фартуке

Чтобы сделать розетку на фартуке можно воспользоваться следующим алгоритмом действий:

  1. Выполняется пошаговый алгоритм подключения. При этом стоит обратить внимание, что до монтажа самого фартука вырезаются отверстия в стене, в которые ставится подрозетник и формируется проводка.
  2. Монтаж облицовочного материала фартука. При установке стеклянной поверхности отверстия в фартуке выполняет его производитель по представленным схемам. В случае использования других материалов, такие отверстия выполняются самостоятельно. Желательно подобрать расположение источников питания так, чтобы не нарушить рисунок поверхности.
  3. Выполнить установку и подключение питания в подрозетнике.

Для подключения потребуются такие инструменты и материалы:

  • перфоратор для обустройства подрозетника;
  • коронки и канавочное долото для укладки проводки;
  • изолированный электрический кабель проводки;
  • коробки подрозетника;
  • саморезы;
  • розетки с защитными крышками или приспособлениями.

Пошаговый алгоритм подключения

Чтобы правильно сделать выводы под розетки, необходимо согласовать их расположение с расположением элементов газовой, водопроводной и вентиляционной систем, чтобы избежать нарушений в их работе.

  1. Помещение необходимо обесточить.
  2. По разметке выполняется обустройство отверстий и углублений под коробки розеток и прокладку проводки к ним при помощи перфоратора и долота.
  3. Устанавливаются розеточные коробки.
  4. В штробы укладываются провода проводки. При помощи оболочки провода и саморезов кабель фиксируется в штробе.
  5. Выполняется подключение розетки к проводке. При этом находят одинаковые по цвету провода и подключают их с одной стороны к розетке, а с другой – при помощи соединительных экспресс-клемм к коробке распределения питания.

    Установлены подрозетники, провода уложены в штробы

  6. Штробы заполняются раствором, а поверхность выравнивается шпатлевкой.
  7. Выполняется проверка соединений.
  8. Прикручивается розетка.
  9. Включается питание помещения.

Дополнительные рекомендации по установке

При расположении розеток на кухонном фартуке допускается высота монтажа от 10 до 30 см над столешницей рабочей поверхности. При этом не стоит брать минимально возможную высоту, поскольку поверхность стола часто заставлена продуктами, посудой и мелкой бытовой техникой, что делает доступ к источнику питания проблематичным.

На самом фартуке рекомендуется минимизировать количество выводов, лучше увеличить их концентрацию по краям рабочей поверхности. При расположении розеток возле мойки и плиты отдельное внимание обращают на требования по обеспечению безопасности.

Розетки на кухне можно условно распределить на три линейки. Первая и верхняя линейка потребуется для подключения вытяжки и светильников, необходимых для подсветки рабочей поверхности кухни. Нижняя линейка предназначена для подключения крупных бытовых приборов (холодильник, плита, водонагреватель), фильтров мойки. Эта линия питания может быть спрятана за поверхностью кухонной стенки ниже столешницы. Средняя линейка пригодится для подключения множества приборов, которые могут быть включенными постоянно, например, микроволновая печь или электрический чайник, или временно, например, тостер, миксер, кофемолка.

Современные кухни перегружены различной бытовой техникой, которая требует питания. При проведении ремонтных работ стоит хорошо просчитать, сколько розеток сделать по периметру помещения, а сколько вывести непосредственно на кухонный фартук. Несмотря на то что выводы на фартуке требуют дополнительной защиты и манипуляций при установке, их использование очень удобно и актуально при подключении вспомогательной техники.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

sarstroyka.ru

Установка розеток на кухне на фартуке

Современные кухни предусматривают наличие достаточно большого количества бытовых электроприборов: холодильника, вытяжки, посудомойки, микроволновки, кухонного комбайна, электрочайника и т. д. Все это увеличивает требования, которые предъявляются к проводке. Особое внимание следует уделить расположению, а также такому нюансу, как установка розеток на кухне на фартуке. Подобная работа может быть выполнена самостоятельно, но для этого нужно иметь базовые навыки и знания. Именно об этом мы и поговорим в этой статье.

к содержанию ↑

Что нужно учитывать при расположении розеток на кухне?

Существует несколько стандартных возможных вариантов расположения розеток по периметру помещения, однако, не один из них не будет универсальным. Чтобы использование кухни было максимально удобным, необходимо тщательно продумать места расположения и количество применяемых розеток. Например:

  • Над рабочей поверхностью желательно располагать не менее трех розеток в параллельном соединении. На кухонном фартуке в нескольких местах выполняется установка сдвоенных или встроенных элементов.

Важно! Не лишним будет монтаж отдельного выхода под питание вытяжки, плиты или мойки.

  • При проведении на кухне ремонтных работ рекомендуется проложить новый медный провод с тремя жилами для обеспечения работы евророзеток. Выбирая сечение провода, следует отталкиваться от максимальной суммарной мощности всех электроприборов (предположим, что вся техника будет одновременно включена).
  • Рассчитывая количество розеток, необходимо учесть, что допустимо включение несколько электроприборов небольшой мощности в один источник, однако, нужно предусмотреть и некоторые запасные элементы для подключения дополнительного оборудования.

Важно! Основное скопление розеток будет наблюдаться в месте, где установлена кухонная стенка. При этом понадобятся выводы как на кухонном фартуке, так и на нижней части стены.

к содержанию ↑

Правила расположения розеток на кухне

При разработке плана расположения источников питания следует руководствоваться общепринятыми правилами электробезопасности, из которых особо можно выделить следующее:

  • Расположение розетки за кухонной стенкой должно быть на расстоянии 10 см от пола.
  • Подключаемый электроприбор должен находиться в радиусе не более 1,5 метров от источника питания (для техники встроенного типа такой радиус может составлять 1 метр).
  • Монтаж вывода под вытяжку должен происходить на одном уровне с прибором.
  • Розетки на фартуке в кухне должны находиться на расстоянии 1-1,5 метров над полом.
  • Над мойкой и плитой установка таких элементов категорически запрещается.

Важно! Спецификация кухни накладывает определенные требования по отношению защиты розеток от брызг воды и жира, копоти, а также температурного воздействия. Для повышения безопасности использования и предотвращения возникновения неприятного запаха, а также перегорания контактов рекомендуется устанавливать источники питания со специальными пластиковыми крышками. Также не будет лишним и монтаж специальных элементов для защиты от влаги.

к содержанию ↑

Подготовка к монтажу

После составления схемы расположения источников питания можно переходить к правильной установке розеток для кухонной стенки. Для этого с помощью карандаша отметьте месторасположение выводов.

При монтаже розеток на кухонном фартуке многое будет зависеть от материала самого фартука. К примеру:

  • При обустройстве керамического покрытия из плитки или фартука из фанеры достаточно будет осторожно просверлить отверстия под монтаж в поверхности и далее действовать по стандартному алгоритму.
  • Значительно сложнее происходит работа со стеклянным покрытием. При обустройстве этого варианта необходимо заранее выполнить все замеры и тщательные расчеты, разметку на поверхности и передать полученные данные изготовителям фартука. Только так производитель сможет заранее реализовать необходимые отверстия под розетки.

Нередко для монтажа оборудования выводов питания на фартуке создается деревянный уступ. При этом стоит помнить, что нормы обеспечения безопасности не предусматривают установку скрытых розеток на кухонных поверхностях. Соединения розеток хорошенько скручиваются между собой, зачищаются, а затем фиксируются и тщательно изолируются, чтобы предотвратить перегрев при эксплуатации. Провода нуля и фазы разводят в разные стороны.

к содержанию ↑

Как сделать розетку на фартуке кухни?

Чтобы вывести розетки на кухонный фартук, можно воспользоваться следующим алгоритмом действий:

  • При выполнении алгоритма подключения стоит обратить внимание на то, что до монтажа самого фартука должны быть вырезаны отверстия в стене, в которые производится монтаж подрозетника и формируется проводка.
  • Установка облицовочного материала фартука. При установке стеклянной поверхности отверстия в фартуке выполняют его производитель. В случае использования других материалов эти отверстия могут быть выполнены самостоятельно.

Важно! Следует подобрать расположение источников таким образом, чтобы не нарушался рисунок поверхности.

  • Далее выполняется установка и подключение питания в подрозетнике.

Что потребуется?

В процессе монтажа, вам потребуются следующие инструменты и материалы:

  • Перфоратор для обустройства подрозетника.
  • Изолированный электрический кабель проводки.
  • Канавочное долото и коронки для укладки проводки.
  • Саморезы.
  • Коробки подрозетника.
  • Розетки с защитными крышками или специальными приспособлениями.

Пошаговая последовательность действий для подключения

Чтобы правильно установить розетки на кухне на фартуке, необходимо согласовать их места расположения с расположением элементов водопроводной, газовой и вентиляционной систем, чтобы избежать нарушений в их работе. Далее:

  1. Полностью обесточьте помещение.
  2. По разметке выполните обустройство отверстий и углублений для коробок розеток и прокладку к ним с помощью долота и перфоратора.
  3. Установите розеточные коробки.
  4. Уложите в штробы провода проводки. С помощью оболочки провода и саморезов зафиксируйте кабель в штробе.
  5. Выполните подключение розетки к проводке. При этом найдите одинаковые по цвету провода и подключите их с одной стороны к розетке, а с другой — с помощью соединительных экспресс-клемм к коробке распределения питания.
  6. Заполните штробы раствором, а поверхность выровняйте шпатлевкой.
  7. Выполните проверку соединений.
  8. Прикрутите розетку.
  9. Включите питание помещения.
к содержанию ↑

Дополнительные рекомендации по монтажу

  • При установке розеток на кухне на фартуке допускается высота монтажа 10-30 см над столешницей рабочей поверхности. При этом нежелательно брать минимально возможную высоту, так как поверхность стола часто заставлена посудой, продуктами и мелкой бытовой техникой, что делает доступ к розеткам проблематичным.

Важно! На самом фартуке желательно минимизировать количество выводов — лучше увеличить их количество по краям рабочей поверхности. При расположении источников питания возле плиты и мойки отдельное внимание нужно обратить на требования по обеспечению безопасности.

  • Кухонные розетки можно условно разделить на три линейки. Первая и верхняя линейка нужна для подключения светильников и вытяжки. Нижняя линейка предназначается для подключения более крупных бытовых приборов  (водонагреватель, плита, холодильник). Эта линия питания может быть скрыта за поверхностью кухонной стенки ниже столешницы. При этом средняя линейка нужна для подключения множества электроприборов, которые могут быть включенными постоянно, к примеру, электрочайник или микроволновая печь, либо временно, например, кофемолка, миксер, тостер.
к содержанию ↑

Видеоматериал

Современные кухни перегружены разной бытовой техникой, которая нуждается в электропитании. При проведении ремонта стоит хорошо просчитать, какое количество розеток нужно сделать по периметру комнаты, а сколько вывести непосредственно на фартук кухни. Внимательно изучив информацию нашей статьи, вам будет значительно проще правильно установить розетки для кухонной стенки.

Поделиться в соц. сетях:

serviceyard.net

Планируем размещение розеток на кухне

Сегодня кухни – это место, в котором не только комфортно, но также приятно готовить еду. Существует очень много помощников, которые упрощают все процессы готовки. В большинстве случаев такие устройства питаются от электричества, а значит, кухонное пространство должно быть оборудовано достаточным количеством розеток.

Когда в доме ведется ремонт, то необходимо изначально позаботиться о том, чтобы расположение розеток на кухне полностью устраивали хозяйку и ее потребности.

Стоит понимать, что электричество – это опасный вид энергии. При повреждении шнура питания может ударить током или же возникнуть возгорание. Чтобы у вас на кухне не случилось такой неприятности нужно правильно расположить электрические розетки.

Ознакомившись с материалом, вы получите информацию о том, где устанавливать розетки, чтобы не пришлось использовать удлинитель и тройник.

Схема размещения розеток на кухне

Когда на кухне планируется ремонт, то где расположить розетки – это один из важных вопросов. Как правило, такую работу доверяют профессионалам, однако если есть навыки и знания, то все можно сделать самостоятельно. Для правильного расположения источников питания на кухне изначально необходимо составить электрическую схему, которая будет рассчитана на все предполагаемые в применении электрические приборы бытового назначения.

Также важно учитывать при составлении схемы будущую планировку и расстановку приборов, чтобы изложить максимально точные размеры.

Правильное расположение розеток, желательно определить еще, когда стены абсолютно голые. Оптимальным решением для современной квартиры считается скрытая проводка, то есть провода ведутся внутри стены в специальных желобах (штробах). Важно проводить штробирование на первых этапах ремонта, так как в результате таких действий придется уложенные провода сверху заделывать штукатуркой, а если – это делать уже после отделки, то вся работа пойдет насмарку.

Штробление стен производится болгаркой со специальным кругом или же перфоратором, все зависит от предпочтений мастера. В проделанный желоб укладывается проводка в гофре, а сверху все обмазывается до получения идеально ровной поверхности. После того как стены заделаны их можно будет красить, класть плитку или же клеить обои.

Когда планируется установка розеток на кухне, то важно помнить что у каждой хозяйки имеется определенный набор кухонной утвари, и в зависимости от площади помещения, их количество может быть разным. Самыми востребованными предметами бытовой техники считаются:

  • • Холодильник;
  • • Микроволновая печь;
  • • Электроплита;
  • • Чайник;
  • • Вытяжка.

Такой набор можно считать стандартным, так как в каждом доме имеются эти предметы. Если говорить о больших кухнях, то там количество будет больше, так как можно установить стиральную машинку, посудомойку и мелкие бытовые приборы в виде миксеров, комбайнов, блендеров и т.д. при составлении схемы очень важно учесть все аспекты и требования хозяйки, только в этом случае получится то, что нужно. Правильно составленная схема размещения розеток на кухне позволит быть кухне удобной и комфортной.

Сегодня среди незаменимых приборов на кухне можно считать телевизор. Как правило, такое устройство работает все время, пока готовится еда или же все обедают. Устанавливают телевизоры в большинстве случаев в углу или по центру кухни, чтобы со всех сторон было хорошо видно.

Телевизор устанавливается на специальную вращающуюся платформу, и она монтируется в верхней части угла. При установке розетки для телевизора важно учитывать длину шнура, чтобы он хорошо доставал до розетки и не был в натянутом состоянии.

После того как расположение кухонных приборов и мебели ориентировочно расставлено на бумаге, можно начертить те места в которых будут устанавливаться розетки. Желательно, чтобы розеткам не мешала мебель, и не загромождала подходы к ним. При установке розеток важно определиться с выбором высоты для розеток и в отдельной комнате она везде должна быть примерно одинаковой.

Расстояние от прибора до розетки должно быть таким, чтобы провода было достаточно, и он не был в натянутом состоянии, только в этом случае можно минимизировать вероятность короткого замыкания или повреждение розеток. Для каждого бытового прибора есть основные требования и правила размещения розеток на кухне, благодаря которым гарантируется удобство использования и безопасность.

Розетка для холодильника

Определенного правила относительно выбираемой высоты для розеток на кухне не существует и мастер сам подбирает параметры в соответствии с моделью холодильника или другой бытовой техники. Современные холодильники имеют шнур, который редко превышает полтора метра, поэтому очень важно точно подобрать место установки прибора. Если розетка на определенной высоте будет в удалении от самого прибора, то вскоре придется менять кабели или саму розетку.

Устанавливаются розетки не ниже двадцати сантиметров над полом. Такое требование связано с тем, что кухни – это помещения с повышенной влажностью и вода может залить пол. На высоте свыше двадцати сантиметров электрические провода будут в полной изоляции от воды.

Говоря о холодильниках, то оптимальной высотой для этого прибора считается от 30 до 90 сантиметров над уровнем полов. Розетка, расположенная на такой высоте хорошо защищена от проникновения влаги, а также к ней свободно можно добраться.

Важно также учитывать и такой момент, что иногда приборы нужно отключать из розетки, (к примеру, для размораживания). Конечно можно агрегат передвинуть для того чтобы добраться до розетки, но лучше еще на этапе планирования учесть этот момент. Поэтому не стоит устанавливать электроточку непосредственно за холодильником.

В основном розетки не устанавливают за крупногабаритной техникой, ведь в ходе эксплуатации будет сложно к ним добраться. Для габаритного оборудования оптимальным расположением электроточки будет с правой или левой стороны от прибора. Если длина кабеля от холодильника позволяет, то можно разместить розетку выше самого прибора. Так она не будет бросаться в глаза и прибор без затруднений можно будет отключить.

Розетка для вытяжки

Современная кухня не обходится без такого элемента как вытяжка. Благодаря этому прибору вся копоть и дым, возникающий в результате жарки, выходит из помещения на улицу. Работает вытяжка также от электричества, поэтому розетка необходима и для нее. Оптимальным расположением розетки для вытяжки будет в верхней части комнаты. Если на кухне имеется гарнитур, то установить запитку стоит выше него.

Определенного значения расстояния от вытяжки до розетки нет, поэтому каждый сам решает, где будет лучше, однако оптимальным решением будет устанавливать ее в непосредственной близости друг от друга. Высота монтажа розетки от потолка должна быть ориентировочно 15 сантиметров.

Если рассчитывать высоту установки розетки для вытяжки, то она должна находиться в метре от рабочей поверхности или же на высоте 190 см от пола.

Такие параметры подходят практически для всех видов современных квартир.

Рабочая зона - фартук

Не менее важным элементом кухни считается фартук, который устанавливается на уровне поверхности для приготовления пищи. Учитывая этот факт, стоит понимать, что на этом уровне розеток должно быть достаточно, чтобы можно было подключить все необходимое кухонное оборудование.

Расположение розеток в данном случае должно быть ориентировочно в 15- 20 сантиметрах от верхней части рабочей поверхности. Если говорить об эстетике, то специалисты не рекомендуют размещать розетки на кухне слишком высоко, так как они будут сильно бросаться в глаза при входе.

Для стандартной кухни устанавливают два блока розеток с правой и левой стороны. Единственно о чем стоит помнить, ни в коем случае не стоит монтировать электроточку над плитой или раковиной. Если у вас в гарнитуре предусмотрена подсветка, то розетка для нее устанавливается на том же уровне, что и для вытяжки.

Посудомоечная машина

В соответствии с требованиями СП31-110 2003п.14.29 в верхней и нижней части моек устанавливать электрические розетки и выключатели запрещено. Такое условие расположения розеточной группы предназначено для всех приборов, которые взаимодействуют с водой или дают высокие температуры.

Устанавливать розетки для посудомоечной машины и плиты лучше с правой или левой стороны рабочей столешницы. Главным условием для установки розетки для посудомоечной машины и водопроводной системы расположить их как можно дальше друг от друга. Такое расположение увеличит уровень безопасности на кухне.

Устанавливается розетка для посудомойки на высоте семидесяти сантиметров над поверхностью пола, с правой или левой стороны, в зависимости от расположения труб подводки и отвода воды.

Варочная поверхность и духовка

Электрическая варочная панель и духовой шкаф подключаются к разным розеткам. Причем эти розетки должны подключаться от двух независимых линий.

Если на кухне присутствует духовой шкаф, то нужно учитывать, что этот прибор должен стоять вплотную к стене, а, следовательно, расположение розетки будет на высоте 15-20 сантиметров от пола. В зависимости от мощности духовки или варочной панели используются силовые розетки, способные выдерживать большие нагрузки.

Достаточно часто возле духового шкафа расположены шкафчики и оптимальным решением будет установка розетки непосредственно внутри тумбочки, при этом в задней стенке придется пропилить отверстие для свободного доступа.

Если говорить о высоте установки розеток, то она должна варьировать от 60 до 70 сантиметров от напольного покрытия. Когда у вас на кухне будет устанавливаться варочная поверхность и духовка, то понадобится две отдельных розетки одна рассчитанная на нагрузку 32-40 А (варочная панель), 16 А (духовой шкаф).

Телевизор на кухне

Когда планируется установка телевизора на кухне, то его расположение нужно определить изначально. В основном телевизор смотрят домохозяйки во время готовки, а значит ориентируемая высота будет в районе ваших глаз. Выбрав подходящее место, для удобства пометьте на стене этот участок и именно в этом месте нужно установить розетку. Если телевизор будет установлен в углу, то все провода и кабеля будут спрятаны за экраном.

Не забудьте, что для работы телевизора кроме силовой розетки также необходимо предусмотреть подвод телевизионного кабеля.

Кондиционер

Система контролирующая микроклимат, как правило должна подключаться напрямую от отдельно проложенного кабеля, который в свою очередь подключен от отдельного автомата в электрощитке. Если данное условие выполнено, то кондиционер подключается напрямую без установки розетки. В таких случаях розетки не устанавливаются.

Однако не все кондиционеры работают напрямую, поэтому устанавливать розетку придется в непосредственной близости к прибору. Учитывая расположение устройства, а – это, как правило, под потолком, розетку нужно установить в тридцати сантиметрах от верха, с тем расчетом, чтобы провод кондиционера доставал до розетки и не был натянутым.

Ошибки размещения розеток

Прежде чем приступить к установке розеток на кухне следует отметить те точки, в которых будут устанавливаться точки питания, подбор места должен проводиться в соответствии условий безопасности.

1.Монтаж проводки на кухне выполняется без плана размещения кухонной мебели.

До начала монтажа электропроводки обязательно составляется план расположения всей мебели и кухонной техники.

2. Свободный доступ к подключению

Основным требованием в размещении розеток на кухне является то, что они должны иметь свободный доступ, и при необходимости можно было без труда отключить бытовые приборы.

Устанавливать розетки нежелательно в местах, которые находятся ниже рабочей поверхности или столешницы. Установленные точки питания ниже положенного уровня требуют обрезания поверхностей для удобного доступа. Конечно такие изменения гарнитура не совсем приемлемые, поэтому прежде чем производить установку необходимо все детально обдумать.

Розетки, установленные над рабочей поверхностью, могут внести свой корректив в общий вид кухни. Заранее продуманный план позволит подобрать оптимальное решение для монтажа.

Не стоит монтировать розетки за корпусной мебелью и встраиваемой техникой, так как – это добавит мастеру больше работы. Если говорить по существу, то размещение розеток на кухне под встраиваемую технику может привести к неприятным ситуациям, которые лучше избегать. В таких ситуациях придется выпиливать отверстие в задней стенке.

За самой конструкцией без доступа к ней ставить розетку запрещено, ведь при необходимости невозможно будет добраться и отключить электрический прибор. Можно в качестве варианта установить розетку на уровне мебельных ножек, но при условии, что расстояние до пола будет не менее 20 сантиметров. Устанавливать розетки на кухне с встраиваемой техникой и мебелью лучше с боковой стороны, где есть свободный доступ.

3. Подключение розеток для «влажной техники» без использования УЗО.

Если на кухне используется «мокрая техника» типа посудомоечная машина, водонагреватели, стиральная машинка их розеточные линии должны обязательно подключаться через УЗО.

Запрещается также делать розетку в непосредственной близости от мойки, так как вода и электричество должны быть далеко друг от друга, только в этом случае достигается максимальная электробезопасность.

4. Подключение варочной поверхности или электрической плиты

Категорически запрещено устанавливать розетку напротив варочной поверхности или плиты. В результате готовки еды теплый воздух постоянно будет нагревать кабель, что со временем приведет к высушиванию изоляции, и она рассыплется. Также от тепла может оплавиться корпус розетки, что может негативно сказаться на внешнем виде и работоспособности точки питания.

5. Установка розеток вблизи газовых труб и коммуникаций.

Согласно правил ПУЭ запрещено монтировать розетки в непосредственной близости возле газовых труб и коммуникаций (водопроводов, раковин, батарей отопления). Минимальное расстояние до розеток в этом случае должно быть не менее 50 см.

electricvdome.ru

Расположение розеток на кухне | Строительный блог

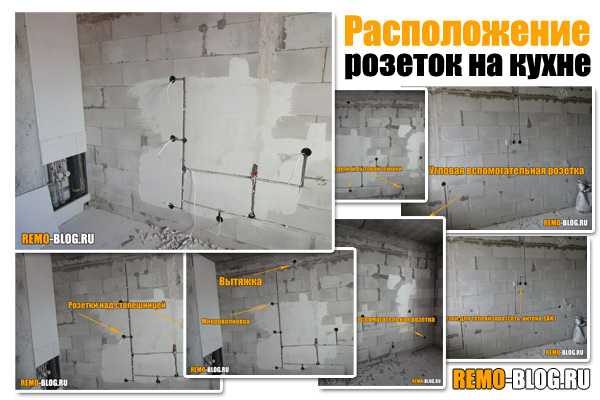

Сегодня у меня полезная статья, звучит она – расположение розеток на кухне. Я не буду в своей статье выдавать сложные схемы и чертежи, сегодня статья для тех, кто делает ремонт сам. Конечно, если вы заказываете дизайн-проект, то все розетки на кухне будут рассчитаны за вас, причем расстояние будет, чуть ли не до миллиметра. Но допустим, у вас нет 30 – 50 тысяч на дизайн проект и вы решили сделать разводку на кухне сами, тогда эта статья именно для вас…

Розеток на кухне должно быть много. Причем тут, чем больше, тем лучше. Именно у меня на кухне в 13 квадратных метров, 10 двойных розеток, то есть я могу одновременно подключить 20 электрических приборов. «Много» — скажите вы! «ДА ничего подобного» — скажу я. Вот несколько пунктов, которые помогут вам правильно расположить розетки.

1) Для начала нужно понимать, что розетки делаются под электрические приборы и просто так их оставлять не нужно. Поэтому нужно держать в голове готовый план кухонного гарнитура (кухни), расположения холодильника, телевизора, а также дополнительного освещения (если понадобиться).

2) НЕ стоит делать все розетки на одну линию электропередачи и на одну группу  электрических автоматов. Лично у меня разделено на две группы автоматов и две основных линии, также есть отдельный кабель именно для варочной поверхности (обязательно читаем здесь). Первая линия — высоконагруженная, будет использоваться для духового шкафа, посудомоечной машины и холодильника. Вторая линия, немее нагруженная – микроволновая печь, вытяжка, две двойных запасных розетки над столешницей, две двойных нижних розетки внизу стен, розетка для телевизора.

3) Теперь о самом расположении розеток. Высоко нагруженные розетки располагаются внизу, на 30 см от пола (Евростандарт). Расположены в одну линию. Чуть ниже картинка. Первая розетка – посудомоечная машина, вторая духовой шкаф, третья розетка холодильник. Сразу оговорюсь, розетки будут находиться за кухонным гарнитуром, бытует мнение, что нужно делать розетки низко, над полом, на расстоянии примерно 5 см, чтобы можно расположить вилку техники в пьедестале кухни. Но это не совсем правильно. Если вы планируете разместить на кухне стиральную или посудомоечную машину, то она может протечь, также может забиться и канализация и также дать течь. Если розетка расположена низко, то возможно замыкание, а это пожароопасно. Поэтому располагайте розетки именно на 30 см от пола, эти розетки будут расположены за бытовой техникой. ЕЩЕ один совет, не располагайте розетку за духовым шкафом, потому как она попросту может расплавиться от температуры, расположите ее в шкафу по соседству. Также не стоит располагать рядом духовой шкаф — варочную панель и холодильник, от высокой температуры холодильник может выйти из строя. Если у вас не удается расположить розетки на достаточном расстоянии друг от друга для холодильника и варочной панели, то обязательно используйте теплоизолирующую фольгу. В ряд с розетками, которые находятся внизу, я расположил одну вспомогательную розетку, на всякий случай.

4) Далее расположены две розетки над столешницей. Эти розетки будут использоваться для различных мелочей (начиная зарядкой для сотового телефона), заканчивая мелкой бытовой техникой, блендеры и миксеры. Я думаю две двойных розетки достаточно.

5) Следующими идут верхние розетки. Первая — для микроволновой печи. Печь будет установлена в верхнюю часть кухонного гарнитура, поэтому розетка находится сверху. И самая высокая — под вытяжку. Про нее как обычно забывают. Делать ее нужно над кухонным гарнитуром.

6) Противоположная стенка. На этой стене будет располагаться телевизор, а также нижняя вспомогательная розетка. Так на всякий случай. Телевизор будет располагаться посередине стены. Поэтому розетки были сделаны также посередине за телевизором. СОВЕТ! Совместно с электрической розеткой, делайте еще розетки для разъема RJ – 45 (для интернета) и розетку для обычной антенны (обязательно прочитайте статью — РОЗЕТКИ ЗА ТЕЛЕВИЗОРОМ). Розетка для интернета нужна, потому как сейчас много телевизоров используют именно интернет (SMART TV).

На этом размещение на кухне закончено. В сухом остатке получается. Стенка за кухонным гарнитуром – 8 розеток. Три (посудомоечная машина, духовой шкаф и холодильник) + одна (вспомогательная) – нижние. Две над столешницей для мелких бытовых приборов. Две верхние – микроволновка и вытяжка. Противоположная стена – две розетки, первая (телевизор, совмещена с розетками для антенны и интернета) и нижняя вспомогательная (30 см от пола.)

Сейчас небольшое видео.

Видео про разметку розеток

НА этом все. Думаю, моя статья вам немного помогла. Планируйте розеткизаранее, особенно не забывайте под вытяжку ее постоянно забывают.

remo-blog.ru

Розетки на кухне: где, как и какие устанавливать

Оглавление:Розетки на кухне: какое их количество необходимо на кухнеРазмещение розеток на кухне: подключение приборов нижнего ярусаКак разместить розетки на кухне: подключение электроприборов среднего ярусаКак расположить розетки на кухне: подключение оборудования верхнего яруса

Стандартно оборудованная современная кухня выдвигает немало требований к системе электроснабжения – кроме стационарно подключаемых электрических приборов, в этом помещении дополнительно может использоваться масса так называемых мобильных электрических приборов. И те и другие подсоединяются к квартирной проводке через такое простое устройство, как розетка, о которой пойдет речь в этой статье. С ними мы и разберемся в этой статье – вместе с сайтом okuhne.net мы поговорим о том, где и, главное, как производится установка розетки на кухне?

Как расположить розетки на кухне фото

Розетки на кухне: какое их количество необходимо на кухне

Если говорить коротко, то на вопрос, сколько розеток нужно на кухне, можно ответить одним словом – много. На оборудованной по последнему слову техники кухне их можно считать и не пересчитать. Некоторые специалисты даже говорят, что чем больше, тем лучше – это утверждение, конечно, утрировано, но в том, что их придется установить много, можно не сомневаться. Для удобства решения этого вопроса данное электрическое оборудование кухни даже разбивают на ярусы.

  1. Нижний ярус розеток, в который подключается, как правило, крупногабаритная бытовая техника. В основном это оборудование, которое размещается под столешницей – к нему можно отнести варочные панели, встраиваемые духовки, посудомоечные машины, системы очистки воды и холодильник.
  2. Средний ярус – он предназначен для подключения так называемых мобильных, переносных электроприборов, которые используются на кухне. Кофе-машина, миксер, комбайн и прочие потребители, которые используют, но не хранят на рабочей поверхности кухонной мебели.
  3. Верхний ярус. Это самая малочисленная группа розеток, которые обычно используются для подсоединения к сети электропитания такого оборудования, как вытяжка (довольно часто для нее вообще не делают розетку и подключают напрямую отрезком провода), кондиционер, телевизор (если таковой имеется) или электронные часы с постоянным источником питания.

    Розетки на кухне фото

Кроме вышеперечисленных розеток, также нужно иметь пару разъемов для подключения прочего оборудования – их обычно делают в самом доступном месте (как сейчас это принято, на высоте 150-200мм над плинтусом) и используют для пылесосов, электровеников и тому подобного оборудования. О стандартном расположении розеток на кухне можно посмотреть в этом видео ролике.

В итоге получается неутешительная картина – оборудования много, и, соответственно, розеток понадобится немало. Единственное, на что здесь можно сделать скидку, так это на среднюю группу, где в основном электрические приборы используются поочередно – поработали миксером, выключили и включили туда что-либо другое. В общем, это всего лишь принцип, который позволяет сделать кухню удобной – естественно, вы можете придерживаться его или нет. Для тех, кто решит все-таки придерживаться этих принципов, расскажем несколько подробнее об этих группах.

Размещение розеток на кухне: подключение приборов нижнего яруса

Как и говорилось выше, розетки на кухне нижнего яруса предназначены для постоянного использования определенных потребителей электроэнергии. Они в них подключаются стационарно – один раз и надолго, и делается это в момент установки. Таких розеток на кухне не так уж и много – максимум их можно насчитать пять или шесть штук.

  1. Розетка для посудомоечной машины – монтируется под столешницей на стене на произвольной высоте. В большинстве случаев она устанавливается на среднем расстоянии между полом и столешницей.
  2. Розетки для варочной панели и электродуховки – это может быть как спаренные две розетки, так и две отдельные. Если подходить к вопросу установки этих двух разъемов правильно, то лучше эти розетки сделать отдельно друг от друга – мало того, та, которая отвечает за электроснабжение духового шкафа, должна подключаться отдельной веткой и оборудоваться персональным автоматом защиты. У этого электроприбора мощность довольно большая, и это нужно учитывать, задаваясь вопросом, как установить розетки на кухне? В большинстве случаев их монтируют практически сразу же под столешницей.
  3. Розетки для водоочистительной станции и небольшого водонагревательного бака. Монтируются под мойкой – отсюда и требования к их установке. Данные розетки должны быть влагозащищенными. Как и в предыдущем случае, они устанавливаются раздельно с использованием отдельной ветки. Если для системы фильтра розетку можно запитать от общей распределительной коробки в кухне, то розетку для бойлера, а вернее провод к ней, необходимо тянуть от общего распределительного щитка и оборудовать ее отдельным автоматом защиты. Смонтировать их можно в любом месте под мойкой – как на стене, так и на самой мебели.

    Установка розеток на кухне фото

В принципе, все – в большинстве случаев это стандартное расположение розеток в нижнем ярусе помещения. Могут быть, конечно, некоторые изменения, в зависимости от наличия того или иного оборудования, но в целом это примерно так.

Как разместить розетки на кухне: подключение электроприборов среднего яруса

Как и говорилось выше, розетки данного яруса размещаются непосредственно над столешницей и служат для подключения к электрической проводке мобильных и некоторых стационарных потребителей. В большинстве случаев это маломощное оборудование или мощное, рассчитанное на кратковременное включение. Установка розеток на кухне этого яруса производится с подключением к распределительной коробке в кухне – каждая группа розеток подсоединяется к ней отдельной веткой. Чаще всего это два, максимум три блока по две или три розетки в каждом – в большем их количестве просто нет необходимости. Высота этих розеток на кухне стандартно составляет 50-100мм от верха столешницы. Но существуют и другие варианты. Здесь даже можно выделить три типа различных розеток, подход к установке которых кардинально различается между собой.

  1. Встраиваемые в стену розетки на кухне – это стандарт, к которому привыкли все. По утверждениям некоторых специалистов, разъемы такого плана в некотором роде портят картину кухни. К примеру, если фартук на кухне изготовлен не из плитки, а из стекла, то их использование уже не приемлемо – в таких ситуациях применяют розетки другого типа.
  2. Розетки, устанавливаемые в столешнице. Довольно интересный вариант – такие разъемы продаются блоками и являются они ничем иным, как влагозащищенными розетками, оборудованными специальными крышками. По сути, снаружи такая розетка представляет собой обычную пластину, нажатие на которую открывает доступ к самим розеткам. Штука очень удобная, но самое главное – безопасная. Несмотря на это, изделия данного типа рекомендуют устанавливать вдали от мойки.
  3. Выдвижные розетки на кухне. Это также розетки скрытой установки – как правило, они монтируются вниз навесных шкафчиков. Принцип их работы такой же, как и в предыдущем случае, только в отличие от них, розетки данного типа выдвигаются из мебели блоком после нажатия на специальный рычаг.

    Выдвижные розетки для кухни фото

Какие из них установить? Это уже дело каждого из вас. Я лишь могу сказать одно – последние два варианта розеток являются удобными и практичными, а первый вариант самым дешевым.

Как расположить розетки на кухне: подключение оборудования верхнего яруса

Это последняя группа розеток, которая так или иначе может использоваться для подсоединения некоторого оборудования в кухне – по большому счету, этот верхний ярус розеток даже мало кто устанавливает. В некотором роде расположенные под потолком или на небольшом расстоянии от него розетки изрядно портят интерьер помещения. Именно по этой причине от них отказываются в пользу стационарного подсоединения оборудования. Ничего плохого о таком подходе к делу сказать нельзя – здесь как раз все наоборот. Меньше розеток – следовательно меньше элементов ненадежности. Следует понимать, что практически каждый контакт является нестабильным соединением, а они, как известно, часто греются, что приводит к оплавлению проводов и, в свою очередь, к короткому замыканию и, возможно, даже к пожару.

Где установить розетки на кухне фото

Как и говорилось выше, подключается под потолком или выше середины стены не так уж много оборудования – в частности, это может быть вытяжка или кондиционер. В некоторых случаях при установке в пенал или верхний навесной шкаф в этом промежутке стены может понадобиться розетка для микроволновой печи или отдельно устанавливаемой духовки. В принципе, могут быть и другие варианты, которые нельзя не учитывать, подходя к решению вопроса, где установить розетки на кухне?

В общем-то, все. Теперь считайте количество розеток на кухне. Несомненно, исходить нужно исключительно из индивидуальных особенностей – в зависимости от количества оборудования, которое вы используете или только собираетесь использовать в будущем. Все розетки на кухне нужно сделать заблаговременно – в противном случае сделать их потом, не нарушая отделку стен, будет достаточно сложно.

← Потолок из гипсокартона на кухне: его преимущества и особенности изготовления Светодиодная подсветка для кухни: какая бывает, как и где устанавливается →

okuhne.net

Размещения электрических розеток на кухне: общие советы

В этой статье я дам несколько общих советов размещения розеток на кухне,а также выводов кухонных коммуникаций. Электрические розетки, подводка воды и вывод канализации называются коммуникациями на кухне. Перед ремонтом кухни необходимо заранее определиться с местоположением бытовой техники, а также определить пути развода кухонных коммуникаций. Помочь в этом помогут некоторые общие советы размещения розеток на кухне и вывод кухонных коммуникаций.

Размещения электрических розеток на кухне для плиты и мойки

1. Плиту и мойку не следует располагать вплотную. Вместе с тем, не следует разносить плиту и мойку по разным углам. Разумное размещение мойки и плиты это расстояние в один рабочий стол. 2. Сушка для посуды нужно разместить над мойкой.3. Выбирая место для расположения плиты учитывайте расположение вентиляционного отверстия кухни. При установке вытяжки над плитой вам может потребоваться соединить кухонную вытяжку с вентиляционным отверстием. Обычно это делается при помощи гофрированной трубы или пластикового вентиляционного короба. Оба вида вентиляции можно спрятать в короб из гипсокартона. Делать такой короб нужно заранее, при проведении общего ремонта кухни.

Схема размещения электрических розеток на кухне

Розетка для духовки

4. При установке отдельного духового шкафа необходимо помнить, что отдельный духовой шкаф устанавливается почти в плотную к стене. Это означает, что все коммуникации должны располагаться под духовкой на высоте не выше 10-15 см. от пола.

Розетка для плиты

5. Обязательно нужно спланировать установку мощной розетки для электрической плиты. Разместить их нужно под рабочей поверхностью, соседней с плитой, секцией мебели. Высота установки должна быть 60-70 см. от пола. Для удобства доступа к розетке для плиты, в стенке рабочего стола за которой находится розетка нужно вырезать отверстие. Если у Вас планируется установка варочной панели, помните, что таких розеток может быть две. Одна для панели (20-32-40 Ампер), вторая для духового шкафа( 16 Ампер).

Розетка для вытяжки

6. Обязательно предусмотрите розетку для вытяжки. Она должна располагаться на 10-20 см. выше поверхности полок и на 30 см. справа или слева от центра самой вытяжки.

Розетка и подводка для посудомойки

7. Электророзетку для посудомоечной машины располагайте, также как и розетку для плиты, за правым или левым рабочими столами по отношению к посудомоечной машине. Подвод воды и розетку для посудомоечной машины желательно разнести по разные стороны. Это увеличит электробезопасность кухни. 8. Подвод трубопровода к кухонной мойке запланируйте на высоте 40-50 см. от пола. По оси размещения смесителя мойки. 9. Подвод воды,канализационный слив и размещение электрической розетки для посудомоечной машины запланируйте по аналогии с посудомойкой.

Розетки над рабочим столом

10. Запланируйте один или лучше два блока розеток на поверхности фартука кухни. Фартук кухни-это пространство между поверхностью рабочего стола и навесными полками. Планируйте размещение блоков розеток только над рабочими столами (не размещайте розетки над плитой и мойкой). Высота размещения розеточных блоков 110-115 см от пола.

Для кухонной мебели с подсветкой запланируйте розетку для подсветки рядом с розеткой для вытяжки.

Розетка для телевизора

11. И последнее. Не забывайте запланировать розетки на противоположенной стене от кухонного гарнитура, а также электрическую розетку и вывод телевизионной антенны для телевизора.

На этом все! Это все советы для правильного размещения электрических розеток на кухне ! Успехов Вам, в ваших начинаниях!

Специально для сайта: Все про ремонт квартиры

Другие статьи раздела: Ремонт кухни

похожие статьи:

www.otdelochnik24.ru
