Можно ли укладывать инфракрасный теплый пол в деревянном доме. Пленочный теплый пол на деревянный пол


Можно ли укладывать инфракрасный теплый пол в деревянном доме

    Содержимое:
  1. Можно ли использовать ИК пол в доме из дерева
  2. Можно ли отопить дом из дерева ИК полом
  3. Монтаж тёплых ИК полов в деревянном доме
    1. Возможен ли монтаж ИК плёнки на стены
  4. Какие меры безопасности надо соблюдать
Главными преимуществами деревянного дома является его натуральность, экологичность, а также хорошие теплосберегающие характеристики. Единственным недостатком, с которым сталкиваются хозяева – это повышенная горючесть материалов.

По мере строительства, чтобы в будущем избежать возникновения пожара, приходится учитывать высокие нормы безопасности при проведении электрической проводки и системы отопления.

Практика показывает, что инфракрасный теплый пол в деревянном доме – это правильное решение проблемы обогрева здания из дерева.

Можно ли использовать ИК пол в доме из дерева

Долгое время отечественный потребитель был знаком только с двумя видами теплых полов: электрическим и водяным.

Первый метод редко использовался в деревянных зданиях по причине высокой пожароопасности. Второй способ, водяной, как показала практика, со временем сказывался на внешнем виде ламинита, паркета или доски из массива.

Инфракрасное отопление деревянного дома лишено этих недостатков, приспособлено к любым видам последующей отделки пола и полностью безопасно в эксплуатации.

Преимущества ИК решения состоят в следующем:

  • Простота монтажа – инфракрасный пленочный теплый пол на деревянный пол может быть уложен самостоятельно. В комплект входят уже полностью готовые к укладке блоки, состоящие из резистивных полос. Для монтажа потребуется попросту выровнять основание и уложить полы согласно инструкции.
  • Безопасность – допускается монтаж по деревянному, бетонному, металлическому и любому другому перекрытию. Резистентные пластины запаяны в сверхпрочный пластик, который сохраняет целостность даже при сильных механических нагрузках. Соответственно, все элементы, находящиеся под напряжением, полностью изолированы и вероятность удара электрическим током отсутствует.
  • Универсальность – монтаж инфракрасного плёночного теплого пола не ограничен исключительно укладкой в деревянном доме. ИК пол можно простелить под дорожки на улице, в беседке, гараже, обеспечив, таким образом, систему атизамерзания.

Согласно заверениям производителя, укладка под деревянный пол не требует использования дополнительных систем безопасности. Проведение работ проводится таким же образом, как и на другое основание.

Можно ли отопить дом из дерева ИК полом

Отопить дачу или жилой дом из дерева тёплыми плёночными полами можно без особого труда. Принцип работы системы основан на ИК излучении, которое лучистыми потоками направляется на человека и окружающие предметы, а после нагревает воздух.

При обогреве используется натуральное тепло, подобное тому, которое исходит от солнца и нагревает земную поверхность. Единственным недостатком является рентабельность инфракрасного отопления пола на даче.

Стоимость электроэнергии с учетом себестоимости материала намного выше, чем у обычной дровяной печки. Но если учесть, что, обогрев загородного дома из бруса или оцилиндрованного бревна инфракрасными полами, выполняется в полностью автоматическом режиме, и помещения при этом прогреваются практически моментально, становится понятно, что этот вид отопления практически не имеет конкурентов.

Высокая стоимость электроэнергии побуждает большинство хозяев использовать ИК полы в качестве дополнительной системы обогрева дома.

Монтаж тёплых ИК полов в деревянном доме

Укладка ИК полов в деревянном доме практически не отличается от того, как осуществляется монтаж в других зданиях. Крайне важно, чтобы основание перед укладкой пленки было сухим и ровным.

Основные этапы монтажа:

  • Пленка укладывается таким образом, чтобы избежать наложения двух стыков друг на друга.
  • Расчет осуществляется с учетом того, что ИК пленку можно разрезать в случае необходимости. Во время заводского производства, между секциями специально оставляют место для разреза. Длина одного отдела 25 см. Разрезать необходимые участки можно обычными ножницами.
  • Укладка под деревянный пол требует предварительного утепления основания. Категорически запрещается использование в качестве теплоизоляции любого утеплителя с металлическим покрытием (алюминиевой фольгой). Если планируется укладка пленочного теплого пола на деревянный пол, необходимость в теплоизоляции отсутствует. Будет нужно предварительно уложить гидробарьер.
  • После укладки пленка запитывается посредством медных проводов и подключается к терморегулятору. При отоплении помещения большой площади, устанавливается несколько комнатных термостатов по общей тепловой мощности.
  • Запитывающий кабель проводят по деревянному основанию в специальной металлической гофре. Провод в отличии от ИК пленки может перегреться и расплавить, что приведет к пожароопасной ситуации. Этого же правило необходимо придерживаться, выполняя электроразводку на дереве (стенах, балках, перекрытия).

Возможен ли монтаж ИК плёнки на стены

Принцип работы пленочных полов позволяет их применение для стен и даже потолков, без снижения эффективности. Некоторые производители отдельно изготавливают продукцию под деревянные полы, стены и плиты перекрытия.

Единственное, чем отличается устройство деревянного теплого пола на инфракрасной пленке от монтажа на вертикальную поверхность, это методом укладки и направлением самой пленки:

  1. Электрический провод подключается к верхней стороне пленки.
  2. Допускается исключительно вертикальная направленность нагревательных элементов.
  3. Исключается попадание влаги под пленку.
  4. Чтобы обеспечить равномерный прогрев помещения, стены предварительно необходимо выровнять под «ноль». Только в таком случае ИК обогрев на деревянном покрытии будет обеспечивать нагрев комнат, без появления холодных зон.

ИК воздействие инфракрасного тёплого пола на деревянное покрытие полностью отсутствует. Поэтому, финишное покрытие можно выбрать любое, по своему усмотрению. Подойдет ламинат, паркет, доска массива, плитка, стяжка, гипсокартон и т.д.

Какие меры безопасности надо соблюдать

Сами по себе пленочные полы полностью безопасны и подходят как для внутренних работ при отоплении каркасного, щитового или деревянного загородного дома, так и для наружного утепления открытой стоянки, дорожек и т.д.

Как показывает практика, проблемы возникают в основном при подключении термодатчика к основному источнику питания. Поэтому при строительстве щитовой дачи или каркасного дома, необходимо заранее предусмотреть прокладку кабеля внутри стен, использовать специальную противопожарную гофру.

В доме из бруса лучше всего провести открытую проводку в декоративных коробах. Вывод питающего кабеля осуществляется непосредственно на автомат, выходящий от счетчика. Обязательна установка УЗО.

ИК пленочные полы полностью безопасны, устойчивы к механическим повреждениям и атмосферному воздействию, быстро прогревают помещение и имеют простую схему монтажа и эксплуатации. Являются оптимальным решением проблемы отопления загородного дома или дачи, из дерева.

avtonomnoeteplo.ru

Теплый пол под линолеум на деревянный пол: нюансы монтажа

Бюджетным вариантом ремонта или облицовки перекрытий с минимальным подъемом нижнего уровня является теплый пол под линолеум на деревянный пол водяного или электрического типа. Эта конструкция обеспечивает дополнительный обогрев, минимально нагружает несущие конструкции, экономит рабочее пространство интерьеров, легко изготовляется самостоятельно.

Теплый пол под линолеум на деревянный пол

Содержание статьи

Видео: монтаж теплого пола под линолеум и ламинат



Краткая информация о видах теплого пола

Для различных эксплуатационных условий созданы электрические и водяные системы подогрева напольных покрытий. Однако изготовить теплый пол под линолеум на деревянный пол по ограниченному количеству технологий. Для этого можно применить:

  • водяной пол – только настильные системы, в которых трубы проложены в полостях экструдированного пенополистирола;

Водяной теплый пол под линолеум поверх деревянного настила



  • электрический контур – аморфные металлизированные ленты, биметаллические или углеродные пленки.

Пленочный теплый пол поверх деревянного пола

Все остальные системы дополнительного обогрева невозможно уложить на деревянное покрытие, облицевать линолеумом. Для этого требуются стяжки, серьезно нагружающие перекрытие, поднимающие уровень облицовки на 5 – 7 см. Это неприемлемо в эксплуатируемых интерьерах, поскольку потребуется демонтаж дверных полотен, которые перестанут закрываться. Образовавшиеся между комнатами ступени снижают качество проживания.

Нюансы деревянного основания

Теплый пол под линолеум на деревянный пол уложить гораздо сложнее, нежели в лагах перекрытий по балкам, внутри стяжек полов по грунту или монолитных перекрытий. Особенностями системы линолеум/теплый пол/половая доска являются:

  • на деревянном полу невозможно изготовить стяжку, материал не обладает достаточной прочностью, сухие смеси, бетоны растрескиваются;
  • по трубам теплого пола нельзя ходить, они должны быть утоплены в основание;
  • линолеум не обладает конструкционной жесткостью, в отличие от ламината, половой доски, паркета, кафеля, поэтому контуры теплого пола должны быть вмурованы/утоплены в основании с идеально плоской поверхностью.

Поэтому лишь три вышеуказанных системы теплого пола пригодны для конкретно этих эксплуатационных условий. Даже незначительные неровности подчеркиваются тонкостенным рулонным материалом, над ямками линолеум гарантированно порвется от нагрузок.

Подготовка

Все указанные системы теплого пола (ТП) относятся к модульным, пленочным, рулонным модификациям. Поэтому ими невозможно выровнять основание. Кроме того, они не обладают жесткостью, монтируются на предварительно выровненные поверхности. Поэтому подготовка состоит из операций:

  • ревизия – отмечаются участки, на которых доски прогибаются, имеют дефекты плоскостности;
  • замена лаг – на отдельных участках или целиком по всей длине после полного вскрытия пола;

Ремонт лаг и половой доски перед установкой теплого пола

  • обработка – все доступные деревянные элементы эксплуатируемого пола покрываются Огнебиозащитой или антисептиком +антипиреном, так как линолеум имеет более высокий ресурс в сравнении с пиломатериалами;
  • изготовление вентиляционных продухов – пропилы в лагах, решетки на поверхности полов общим размером 1/400 от площади пола;

Вентиляционные решетки в деревянных полах

  • выравнивание – шпаклевка щелей между досками, заделка утопленных шляпок саморезов, гвоздей;

Выравнивание деревянного пола шпаклевкой

  • шлифовка – ручная или орбитальными, ленточными, вибрационными машинами.
Полезная информация! Если плоскость пола невозможно улучшить указанными способами, вместо настила ОСБ-фанеры рекомендуется пересмотреть проект. Демонтаж деревянного пола с заливкой теплого пола в стяжку в этом случае обойдется дешевле, уровень чистового пола останется неизменным.

Рекомендации

На этапе проектирования ремонта следует определиться с типом энергоносителя. Например, в квартирах запрещено включать контуры ТП в центральное отопление (штраф + переделка). Потребуется покупка/монтаж котла, который обойдется дороже электрических матов, пленок. В коттеджах, таунхаусах водяной ТП подключается через коллектор без проблем.

При использовании модульных полистирольных блоков водяного ТП можно обойтись без шлифовки дощатого покрытия. Утеплитель можно выровнять клеевым составом, нанося его в 5 точках (центр + углы).

Если ТП предварительно выравниваются многослойной фанерой, чтобы линолеум получил идеально ровную плоскость, крепить этот листовой материал очень сложно – остается вероятность проткнуть саморезом трубу. Кроме того, деревосодержащие материалы обеспечат потери тепловой мощности ТП минимум 30%. Поэтому лучше выровнять модули плиточным клеем.

Потери тепла при использовании фанеры поверх теплого пола для настилки линолеума

Технология монтажа теплого пола

После подготовки основания теплый пол под линолеум на деревянный пол укладывается по различным технологиям. Для электрических систем необходимо соблюдение пожаробезопасности, защиты пользователей от поражения током.

При выборе водяных модификаций необходима гидроизоляция основы пленочными, мембранными материалами. В любом варианте предпочтительнее изготовление плавающей конструкции, отделенной от стен, перегородок демпферной лентой по периметру. Эта щель позже маскируется плинтусом после облицовки линолеумом.

Водяной ТП

Лучшую комплектацию модульного водяного ТП выпускает производитель Thermotech. Безбетонные полистирольные модули имеют канавки, позволяющие уложить трубы по нескольким схемам:

  • улитка – для обогрева центральной части комнаты;
  • двойная змейка – максимальный нагрев нижнего уровня;
  • змейка – равномерный дополнительный подогрев в межсезонье.

Поворотные и прямые каналы используются по мере необходимости, неиспользованные полости выравниваются монтажной пеной. Алюминиевые пластины с омега-образным углублением созданы для равномерного распределения тепла. Они укладываются в пазы модулей, труба монтируется в них.

Монтаж панелей водяного ТП Thermotech

Перед раскатыванием линолеума достаточно дополнительно закрепить трубы в радиусных скруглениях двусторонним скотчем, выровнять поверхность 2 – 5 см слоем плиточного клея. Для экономичного расхода энергоностителя полистирольные модули теплого пола под линолеум на деревянный пол обработаны сверху алюминиевой фольгой.

Полезная информация! Категорически не рекомендуется укладывать под линолеум контуры водяного ТП между деревянными рейками. В этом случае невозможно уложить утеплитель непосредственно под трубы, увеличиваются щели между рейками/трубами, пиломатериал рассыхается со временем, линолеум теряет художественную ценность в интерьере.

Электрический ТП

В квартирах с централизованной подачей ГВС, отопления чаще применяются электрические контуры ТП. Гидроизоляция в данном случае не нужна, однако необходима фольгированная подложка из вспененного полиуретана или полиэтилена.

Предпочтительнее ИК рулонный ТП, который поставляется в комплекте с обжимными клеммами, коммутационными проводами, кусками битумного материала, в котором маскируются места соединения. Управляющий блок придется докупать отдельно, он в комплектацию не входит. Технология монтажа состоит из операций:

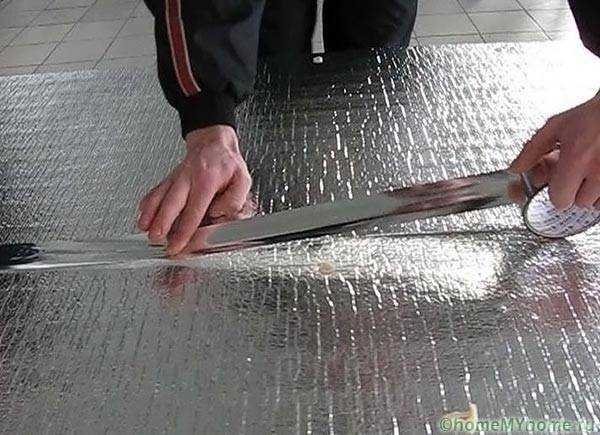

  • подложка – укрывает периметр комнаты, рулоны стыкуются специальной алюминиевой лентой;

Монтаж фольгированной подложки для теплого пола

  • демпфер – на стены наклеивается специальная лента Упорон или Керми;

Оклеивание стен демпферной лентой

  • термостат – крепится на стену, обычно на высоте 0,5 м;

Крепление термостата для электрического ТП

  • пленка – раскатывается перпендикулярно стене, на которой размещен блок управления, при необходимости наращивается в длину, обрезается обычным ножом, места кроя герметизируются специальным материалом;

Укладка пленочного теплого пола на дощатое покрытие

  • электрика – токоведущие шины обжимаются клеммами, соединяются проводом, который подводится в блоку управления.

Подключение пленочного теплого пола под линолеум на деревянный пол

После чего, теплые полы в деревянном доме под линолеум значительно снизят эксплуатационный бюджет, повысят комфортность проживания.

Заключение

Таким образом, укладка линолеума возможна на несколько модификаций теплого пола поверх дощатого покрытия по лагам или чернового слоя перекрытия по балкам. Выбор электрических контуров оправдан в квартирах, водяного ТП в коттеджах, где котел смонтирован по умолчанию.

Видео: водяной теплый пол на деревянном основании



Понравилась статья?Сохраните, чтобы не потерять!

Загрузка...

homemyhome.ru

Теплый пол под ковролин своими руками на деревянный пол

Теплые полы – это современные системы отопления, которые широко применяются как для организации тепла в частных строениях, так и в бытовых помещениях.

На сегодняшний день существует несколько разновидностей теплых полов, которые имеют как общую сферу применения, так и обособленную.

Большинство разновидностей рассматриваемой обогревательной системы монтируются в бетонную стяжку, расположенную под финишным настилом, но есть и пленочный теплый пол под ковролин или ламинат.

Инфракрасный теплый пол под ковролин, почему выбирают этот вариант?

Уже существует такой стереотип, что все нагревательные элементы систем теплого пола должны находиться в бетонной или цементно-песчаной стяжке, непосредственно на которую укладывается финишное покрытие.

Однако не каждый хозяин «горит желанием» на готовый черновой пол или на устаревшее финишное покрытие стелить бетонную стяжку и укладывать в нее нагревательные элементы, поэтому все специалисты стремятся найти подходящий вариант системы отопления именно под свои требования.

Вариантом современной системы обогрева, нагревательные элементы которой не нужно заливать стяжкой, является инфракрасный теплый пол под ковролин, ламинат или линолеум. К тому же установка пленочного настила очень проста, и он имеет маленькую высоту, что не будет препятствовать открыванию дверей при его монтаже.

Следует помнить, что рекомендованная толщина «пирога» водяных теплых полов не должна превышать 8 см, а электрических – 6 см, но при этом слишком тонкий слой стяжки может привести к ее быстрому разрушению и выходу из строя всей системы обогрева.

Инфракрасный теплый пол

Инфракрасные полы хорошо обогревают комнату

Инфракрасный теплый пол является новейшим вариантом современной отопительной системы. Принцип работы данных покрытий заключается в том, что тепло излучается инфракрасными лучами, которые нагревают не воздух (он может выветриваться), а предметы, находящиеся в непосредственной близости от настила.

Данное покрытие визуально представляет собой карбоновую пленку, в которую вмонтированы тонкие пластины из диэлектрического материала, которые являются нагревательными элементами системы инфракрасных теплых полов и соединены между собой тонкими посеребренными проводниками.

Следует знать, что инфракрасная пленка представляет собой рулонный материал. Определенные группы пластин секционируются и имеют специальные выводы для подключения проводников.

Пленка свободно режется обычными ножницами и не требует особых обращений. Единственное, что нельзя производить – разрезы не по нанесенным линиям, иначе элементы обогрева не будут работать.

Применение инфракрасного теплого пола под ковролин

Ик-пленка не перегружает несущее основание

Применение теплого пола под ковролин должно регламентироваться определенными требованиями, которые выдвигаются не только хозяевами помещений, где будет производиться монтаж, но и всеми специалистами.

Действительно, существует ряд требований, на основании которых определяются подходящие варианты:

  • однородность настила;
  • тонкий слой конструкции;
  • безопасное подключение;
  • переносимость нагрузки.

Рекомендуется стелить под ковролин настил

Полностью соответствовать всем требованиям может только один вид разновидности теплых полов – это инфракрасная пленка. Именно пленка является однородным материалом, которая при нагрузке от веса человека не деформируется.

Ввиду этого можно быть уверенным в том, что короткое замыкание не произойдет. К концам пленки параллельно подсоединяются проводники (клеммное соединение), которые в дальнейшем выводятся к терморегулятору.

Многие специалисты рекомендуют поверх пленки укладывать настил из листового материала, а только потом стелить ковролин. Следует помнить, что, выбирая ковролин для теплых полов, следует уделить большое внимание его толщине.

Не стоит забывать, что источник тепла находится под финишным покровом, соответственно нагреваться в первую очередь будет ковролин, а уже потом остальные предметы.

Чтобы материал не расслаивался и не создавал неприятных и вредных запахов, следует выбирать изделия толщиной 8-12 мм и более.

Монтаж теплого пола и ковролина

Монтаж теплого пола под ковролин – не совсем простая задача. Не стоит забывать, что инфракрасный теплый пол – это электрический прибор, при подключении которого должны соблюдаться все существующие требования по электробезопасности, тем более, если пол организовывается в деревянном или каркасном доме.

В распределительном щите должен быть отдельный выделенный автоматический выключатель, который будет защищать и коммутировать только систему теплого пола. От него силовой кабель напрямую подключается к терморегулятору, куда приходят выводы от инфракрасных пленок. На каждом сегменте настила есть специальные контактные площадки. При подключении к ним проводников следует уделять особое внимание, они должны быть отлично изолированы, а контактное соединение не должно выпирать.

Распределительный щит необходим для распределения воды в системе

После подсоединения пленок многие профессионалы рекомендуют их заклеивать алюминиевой фольгой для улучшения теплопроводящих свойств.

Поверх фольги устанавливают настил из листовых материалов, в качестве которых может выступать фанера или ОСБ-плита толщиной 9-12 мм.

Перед укладкой ковролина следует обработать листы антисептиком, и только потом производить монтаж финишного покрова.

Один из вариантов монтажа инфракрасного теплого пола под ковролин можно увидеть из схемы.

Следует помнить, что перед раскладкой и подключением инфракрасной пленки необходимо четко определиться с расстановкой мебели в комнате (где организовывается теплый пол).

На пленку не рекомендуется устанавливать тяжелые предметы на длительный период, поскольку они могут передавить контакты, в результате чего какой-либо сегмент может выйти из строя. Подробнее о монтаже теплого пола под ковролин смотрите в этом видео:

Подводя итог, следует сказать, что каждый хозяин сам выбирает вариант теплого пола под ковролин. «Сколько людей столько и мнений». Возможно, у кого-то другие приоритеты, и люди будут по-другому организовывать черновой настил, но приведенный выше вариант теплого пола под финишный настил, является наиболее оптимальным, по мнению многих специалистов, а главное, что он имеет наименьшие трудозатраты.

dekormyhome.ru

Теплый пол на деревянный пол под ламинат, линолеум, плитку, паркет - "Веста"

  1. Главная
  2. Блог
  3. Теплый пол на деревянный пол в деревянном доме

26.02.2017

В этой статье мы рассмотрим, как сделать теплый пол в деревянном доме.Каждому из нас хочется, чтобы в нашем доме, квартире было не только чисто и красиво, но и уютно и тепло. Источником тепла могут служить не только батареи и различные электрообогреватели, но и невидимые нашему глазу теплые полы с водяным и электрическим отоплением. Такие теплые полы мы можем обустраивать не только в бетонных стяжках, но также и на деревянных полах.

Как сделать теплый пол на деревянном полу

Теплый пол на деревянный пол может быть следующих видов:

  • электрический теплый пол для деревянных домов
  • водяной теплый пол в деревянном доме



Водяные теплые полы на деревянный пол



Водяные теплые полы применяются в основном в собственных домах, к системе центрального отопления их можно применять только в том случае, если позволяют технические условия и имеется специальное разрешение на проведение таких работ. Самостоятельно подключаться к системе центрального отопления категорически запрещается. Поэтому рассмотрим монтаж теплого пола на деревянный пол.



Теплый пол по деревянным лагам: замена старого пола

Водяной теплый пол в деревянном доме может потребовать дополнительной замены старого напольного покрытия. В таком случае, замену деревянного пола можно провести по инструкции ниже.Одним из вариантов верхнего напольного покрытия может быть половая доска.

Теперь изучим все подробности укладки теплого пола под половую доску в несколько шагов.

1. Лаги в один уровень

Теплый пол по деревянным лагам

Первым делом укладываются лаги в один уровень с шагом не более 60 см. Снизу к лагам нужно закрепить черный пол. Его можно сделать как из фанеры, так и из доски. Если черный пол мы делаем из досок, то надо стремиться к меньшему количеству щелей.

2. Укладка пароизоляционной пленки и утеплителя

На черный пол укладываем пароизоляционную пленку или пергамин, затем утеплитель толщиной 100 мм, в качестве которого можно выбрать или плотную минеральную вату или пенополистерол.После чего необходимо застелить теплоизоляционную пленку.

3. Арматурная сетка и закрепление трубы

Между лаг на теплоизоляционную пленку ложится арматурная сетка, к которой в дальнейшем при помощи хомутов или проволоки, закрепляется металлопластиковая труба змейкой, она и будет служить системой обогрева деревянного пола.

4. Проверка работоспособности


Перед укладкой досок самого пола необходимо тщательно проверить всю систему обогрева в действии, чтобы убедиться в целостности системы водяного отопления и при необходимости устранить какие-либо протечки.После проверки системы и монтажа самого пола, ваш деревянный теплый пол готов к эксплуатации.

Устройство водяного теплого пола в деревянном доме

Если в вашем доме уже имеются деревянные полы, и их состояние хорошее, не требует дополнительного ремонта (отсутствует скрип, большие щели, ветхие доски), то систему водяного теплого пола можно сделать в вашем деревянном полу.Выполним это пошагово, в определенном порядке.

Шаг 1 — Делаем пазы

Для этого необходимо параллельно сделать пазы по всей площади комнаты глубиной около 20 мм. По краям комнаты пазы необходимо соединить между собой полукругом для удобства прокладки трубы.

Шаг 2 – Термоизоляция и укладка трубы

Сверху уложить фольгированную термоизоляцию, после чего укладываем металлопластиковую трубу, диаметр которой составляет 16 мм, непосредственно в пазы. Закрепить трубу необходимо монтажными пластинами перпендикулярно трубе к деревянному полу, чтобы труба нигде не выступала выше пола.

Шаг 3 – укладка водяного теплого пола в деревянном доме

После подключения теплого пола, проводим тщательную проверку системы обогрева теплого пола. В случае не выявления при этом недостатков, смело можем приступать к укладке напольного покрытия. В качестве напольного покрытия может выступать:

  • ламинат;
  • линолеум;
  • паркетная доска;
  • плитка.



Водяной теплый пол под ламинат на деревянный пол

Водяной теплый пол под ламинат на деревянный пол укладывается строго в определенном порядке, ни в коем случает нельзя пренебрегать каким-либо из слоев или менять их местами.



Водяной теплый пол под линолеум на деревянный пол

Укладка водяного теплого пола под линолеум на деревянный пол идентична схеме укладки с ламинатом.



Водяной теплый пол под плитку на деревянный пол

Если вы решили сделать напольное покрытие из керамической плитки, то на деревянный пол с уложенным водяным отоплением необходимо дополнительно застелить плиты ГВЛ (гипсоволокнистые) или ЦСП (цементностружечные). На них отлично укладывается керамическая плитка, но клей для плитки нужно купить специальный, который эксплуатируется с теплыми полами, иначе керамическая плитка у вас может отклеиться.

Если старые полы не позволяют сделать водяное отопление, т.е. имеются трещины, щели или доска недостаточно прочная, то затраты по замене полового покрытия, на которое будет укладываться водяной теплый пол, немного увеличатся. Ведь придется старые доски заменить на новые. Зато такой пол будет служить вам долго.



При укладке любого напольного покрытия, будь то доска, ламинат, паркетная доска, систему теплого пола надо нагревать постепенно и равномерно, не допуская подогрева пола более 26-27 градусов. Более высокая температура приводит к рассыханию пола и появлению щелей, а также неприятному запаху от паров смол, которые используются при изготовлении ламината и паркетной доски.



Электрический теплый пол для деревянных домов

Для обогрева деревянных домов также можно использовать электрические теплые полы. Электрический теплый пол для деревянных домов может быть как кабельный, где нагревающим элементом являются кабель или нагревательные маты, так и инфракрасный пленочный теплый пол.

Кабельный теплый пол для деревянных домов

Утеплитель

Кабельный теплый пол для деревянных домов

В качестве утеплителя в «черновом полу» под электрический теплый пол рекомендуется использовать минеральную или базальтовую вату, так как и та, и другая являются негорючим материалом.При укладке теплого пола из нагревающего кабеля утеплитель необходимо изолировать теплоизоляционным и теплоотражающим материалом, одним из которых может служить фольга.На фольгу укладывается плиты ГВЛ (гипсоволокнистые) или ЦСП (цементностружечные).Это и будет нашим конечным «черновым полом».

Укладка кабеля на деревянный пол

Укладывается нагревающий кабель змеевидным способом с помощью монтажной ленты которая поможет выдержать шаг витка и закрепит его своими зажимами. Затем размещается датчик терморегулятора и делается слой стяжки (под ламинат или линолеум) или слой плиточного клея (для плитки).



Важно! Слой стяжки или плиточного клея должен быть монолитным.Регулируется температура такого пола терморегулятором.



Инфракрасный теплый пол для деревянных домов

Кроме кабельного электрического теплого пола на деревянный пол можно использовать пленочный инфракрасный теплый пол.

Инфракрасный теплый пол для деревянных домов

Укладка

Укладывается пленочный инфракрасный теплый пол на «черновой», который обычно заканчивается ДВП, фанерой, доской и др.Стелить его нужно непосредственно на теплоизолирующую подложку (техническая пробка, Изолон, Пенотерм и т.д.), которая располагается на всей площади комнаты, чтобы избежать перепада высот.Отрезы ИК пленки соединяются между собой скотчем, чтобы не допустить нахлеста одного отреза на другой. К медным пластинам, находящимся на краю полос, присоединяют провода при помощи клемм, которые зажимаются плоскогубцами. Места крепления клемм необходимо изолировать клейкой лентой из битума. Сами же провода должны быть выведены и подключены к терморегулятору.

Основной или дополнительный обогрев?

Если вы хотите использовать инфракрасный теплый пол как основной способ обогрева, то площадь инфракрасного пленочного теплого пола должна быть не менее 60% от общей площади комнаты.Если же вы желаете использовать теплый пол как дополнительный обогрев комнаты, то достаточно застелить любое свободное от мебели пространство.

Чистовое покрытие

Чистовым покрытием пола после укладки инфракрасной пленки может быть половая доска, которая крепится непосредственно к предусмотренным для этого местам.Ламинат укладывается непосредственно на теплый пол предварительно накрыв пароизоляционным материалом.ИК плёнку перед тем как разместить линолеум или ковровое покрытие накрывают ДВП или фанерой для придания ударостойкости полу.



Электрический теплый пол под ламинат на деревянный пол



Электрический теплый пол под ламинат на деревянный пол

Электрический теплый пол под линолеум на деревянный пол



Электрический теплый пол под линолеум на деревянный пол





Электрический теплый пол под плитку на деревянный пол



Электрический теплый пол под плитку на деревянный пол





Теплый пол в деревянном доме: какой выбрать?

Как водяной теплый пол, так и электрический теплый пол, имеют свои положительные и отрицательные моменты.Так срок службы водяного пола очень большой — 50 лет и более, прогревается равномерно вся площадь пола. Но от протечки водяного теплого пола никто не застрахован, что приводит к вздутию пола. Но место протечки не сложно выявить и устранить.В электрических теплых полах легче отрегулировать температурный режим, чем в водяных. Эти теплые полы могут быть как основными, так и вспомогательными. Монтаж их производится быстро и нетрудоемко, но такие полы требуют затрат электроэнергии и в деревянном полу присутствует элемент пожароопастности при несоблюдении правил монтажа и пожарной безопасности.

Теплые полы на деревянный пол: видео-инструкция

Смотрите видео, как положить теплый пол на деревянный пол и делайте все по инструкции.

Водяной пол:



Укладку теплых полов на деревянное основание, как электрических, так и водяных, все же лучше доверить профессионалам. Однако если все же вы решили сделать пол своими руками, внимательно изучите все схемы и инструкции. Если у вас остались вопросы, мы с радостью вам поможем с выбором и консультацией.Ваш теплый пол — это частичка вашего здоровья!

Купить теплый пол на деревянный пол в Москве и регионах можно в нашем интернет-магазине.

Рассказать друзьям:

vesta-teplij-pol.ru

Электрический теплый пол на деревянный пол. Укладка и требования.

Во многих квартирах старой постройки укладывались деревянные полы, да и в  индивидуальных домах часто- деревянные перекрытия. Да можно, в случае с квартирой снять полы и залить бетонную стяжку, в которой будет смонтирован электрический теплый пол. Но бетон нельзя залить на деревянные перекрытия, потому что они не выдержат веса стяжки.

Если Вы решили использовать электрические нагревательные элементы  в деревянном полу Вы должны учитывать:

  • Дерево обладает низкой теплопроводностью по сравнению с бетоном, по этому температура нагревательных элементов должна быть гораздо выше.
  • Электрический теплый пол не сможет быть в данном случае единственным, основным источником обогрева в помещении. Понадобиться дополнительная установка радиаторов на стенах в помещениях дома.
  • Древесина легко возгорается, поэтому в деревянном доме теплый пол безопаснее будет сделать водяным.

Требования к устройству электрического теплого пола в деревянном основании.

  • Строго соблюдайте правила электромонтажа, что бы исключить возникновение возгорания.
  • Нагревательный кабель не должен касаться легковоспламеняющихся материалов.
  • Большая толщина настила приведет к высоким энергозатратам и повреждениям покрытия. Рекомендуемая толщина напольного покрытия от 20 до 24 миллиметров.
  • При монтаже не укладывайте нагревательные элементы в местах установки мебели или тяжелой бытовой техники.
  • Все электрические соединения должны быть надежно заизолированы.
  • Будьте очень аккуратны при укладке кабеля и не повредите его изоляцию.
  • Не используйте мягкие напольные покрытия: линолеум или ковролин. Они обладают низкой теплопроводностью и при нагревании выделяют вредные вещества.
  • При расчетах необходимой мощности теплого пола учитывайте, что она не должна превышать 80 Ватт на один квадратный метр.
  • Уделите особое внимание выбору номинала автоматического выключателя, который будет отключать при перегрузках систему.

Монтаж нагревательного кабеля.

Я уже описывал в отдельной статье процесс укладки нагревательного кабеля. Для деревянных полов все делается аналогично только без заливки стяжки.

  1. Сначала укладывается слой тепло- гидроизоляции, затем сверху слой алюминиевой фольги.
  2. Потом делаем прорези (глубиной 50-60 мм) в необходимых местах лаг, для прохождения нагревательного кабеля. Обязательно обейте тонкой жестью места соприкосновения древесины и кабеля.
  3. Крепим к лагам металлическую сетку с размером ячейки не более 50х50 миллиметров.
  4. Укладываем нагревательный кабель и крепим его к сетке.
  5. Выводим датчик температуры  в обычной гофрированной ПВХ трубе к месту установки терморегулятора. Аналогично выводится и питающий кабель по несгораемому основанию, в других случаях используйте металлорукав.

Обязательно при электромонтаже в деревянном доме соблюдайте соответствующие нормы и правила.

Рекомендую прочитать более подробно по этой теме нашу статью «Монтаж электрического теплого пола«.

Учтите, что нагревательные маты укладываются в слой плиточного клея. В других случаях их лучше не использовать.

Инфракрасные теплые полы.

Проще всего своими руками будет быстро уложить инфракрасный пленочный теплый пол, который является самым экономичным и простым вариантом обогрева деревянных полов.

Как его уложить подробно читаем в этой нашей статье. Рекомендую дополнительно подложить под него слой алюминиевой фольги на деревянное основание.

И обязательно всегда соблюдайте правила электромонтажа по сгораемым основаниям.

jelektro.ru

Теплый пол под ламинат на деревянный пол: пленочный, водяной, кабельный

Уютный дом – это мечта каждого хозяина. Для этого используются совершенно разные материалы. Помочь справиться с этой задачей может и теплый пол. Однако есть определенные особенности его монтажа, если в вашей квартире застелен ламинат, а основание является деревянным.

Разновидности теплого пола

Перед тем как начинать закупку деталей для монтажа, необходимо определиться с тем какой тип конструкции вы будете использовать. Теплый пол можно классифицировать так:

  1. Водяной. Для укладки такой конструкции потребуется достаточно много времени и материалов. Например, вам нужно будет обезопасить пол гидроизоляцией, использовать теплоизоляцию. Для обустройства такой конструкции потребуется детальный, максимально точный расчет. Такой пол достаточно эффективный, но возиться с ним придется долго.
  2. Кабельный. Это электрическая конструкция, которая отличается надежностью, долговечностью работы, простотой монтажа, возможностью регулировки оптимальной температуры в квартире. Но такой теплый пол имеет электромагнитное излучение. Кроме того, он может стать дорогим удовольствием. А еще ламинат в этом случае нужно будет укладывать только спустя месяц, ведь в обустройстве этого варианта греющей конструкции вам тоже нужно будет использовать бетонную стяжку.
  3. Инфракрасный. Он имеет прекрасные технические характеристики: очень быстро укладывается, является достаточно прочным и надежным, что позволяет применять к нему механическую нагрузку. Стяжка в этом случае не требуется, так как можно укладывать пленку прямо на черновое покрытие. Естественно, оно должно быть ровное. Укладывать инфракрасный мат или пленку можно на деревянный или бетонный пол. Он позволяет сэкономить средства в период отопления дома. А еще ламинат можно будет укладывать сразу же после настила пленки. Однако не стоит укладывать его в тех помещениях, которые обладают высоким уровнем влажности.

Как осуществить правильный выбор?

Для этого следует учитывать такие параметры:

  • Тип основания. Деревянный черновой пол достаточно прочный, однако не стоит его перегружать, поэтому в этом случае можно применить именно инфракрасный теплый пол.
  • Конструктивные особенности помещения. Если у вас обустроена автономная система отопления, то вы можете отдать предпочтение водяной конструкции. Если же вы решили утеплить дачу, то лучше обратить внимание на пленочные полы. Они очень просто монтируются, не требуют подключения к отопительной системе, а также их можно снимать и перестилать в других помещениях. Да и энергопотребление у них достаточно низкое.
  • Энергоэффективность конструкции. Тут уже все зависит от правильности укладки, дополнительного слоя теплоизоляции и отражателя.
  • Стоимость изделия. Теплый пол является достаточно эффективным средством поддержания определенной температуры в помещении, однако не все системы одинаково экономичны. Например, инфракрасная пленка отличается дороговизной элементов, для водяного пола требуется достаточно много конструктивных элементов, а электрическая кабельная конструкция может «съедать» достаточно большое количество энергоресурсов.
  • Тип финишного напольного покрытия. Так как у вас будет использоваться ламинат, то некоторые специалисты рекомендуют применять именно пленочные полы, которые мы сегодня рассмотрим подробнее.

Не следует укладывать такую конструкцию, которую будет тяжело регулировать. Нельзя чтобы покрытие нагревалось более чем до 26 градусов Цельсия. В противном случае ламинат будет выделять в воздух вредные вещества и разрушаться. Поэтому, лучшим вариантом утепления пола, станет инфракрасная пленка.

Монтаж теплого пола под ламинат

Особенности подготовки к работе

Перед тем как начинать процесс укладки конструкции, необходимо собрать все материалы и комплектующие, которые позволят быстро закончить работу. Итак, вам понадобится:

  • Инфракрасные теплые панели. Они обычно продаются в рулонах заданных размеров, поэтому во время укладки их нужно будет разрезать.
  • Терморегулятор (он позволяет выставить требуемую температуру в помещении).
  • Сенсор (без него работа регулятора осуществляться не будет).
  • Фольгированная подложка для отражения тепла.
  • Защитная пленка для гидроизоляции.
  • Ножницы, шуруповерт, скотч, специальный нож, а также плоскогубцы.

Естественно, требуется и подготовка основания. Оно должно быть ровным, сухим и очищенным. Если черновой пол деревянный, то вы обязательно должны проверить его прочность и надежность. Зафиксируйте деревянные элементы так, чтобы они не прогибались и не скрипели, а сгнившие или поврежденные элементы замените. Посмотрите серию из шести видеоуроков о подготовке и укладке системы теплого пола под ламинат.

На основание необходимо застелить отражатель тепла. При этом не забывайте, что фольгированная поверхность должна быть направлена вверх. Фрагменты подложки фиксируются скотчем. После этого определитесь, где будет располагаться терморегулятор. Если он будет встроенным, то для проводов нужно сделать специальную штробу.

Особенности монтажа пленки на деревянный пол

Для начала учтите, что полосы теплого пола нельзя настилать внахлест. Постарайтесь укладывать их так, чтобы не подвергать изделие сильной механической нагрузке. Иногда пленку нужно будет резать. Делайте это нужно только по специально размеченной линии. Расстояние между элементами должно составлять 1 см. Не следует укладывать теплый пол близко к стене. Тут расстояние составляет 5 см.

Подключение полос необходимо производить параллельно, а разрезы изделия следует заизолировать. Теперь подсоедините к инфракрасной пленке провода при помощи контактных зажимов. Их тоже нужно будет изолировать. После этого установите датчик температуры. Он должен находиться в самом прохладном месте комнаты. Теперь проверьте все соединения, подключите терморегулятор и проверьте, равномерно ли распределяется тепло. Если все в порядке, можно начинать стелить ламинат.

Полезные советы

Они помогут вам справиться с установкой без проблем:

  • Ламинат – это достаточно требовательное напольное покрытие, поэтому регулятор температуры должен работать исправно.
  • Теплый пленочный пол не должен фиксироваться гвоздями или саморезами.
  • Если поверх изделия будет ставиться мебель, то не забудьте оставить воздушные карманы, чтобы в этой области покрытие не перегревалось.
  • Не стоит укладывать конструкцию возле батарей или обогревателей.
  • Не монтируйте теплый пол при отрицательной температуре.
  • Во время монтажа будьте осторожны с пленкой, не перегибайте ее слишком сильно, чтобы не было заломов.
  • Отрезки пленки не должны быть слишком длинными.

После укладки теплого пола вы можете без проблем стелить ламинат. Причем инфракрасная пленка дает возможность сделать это сразу, без выжидания, так как применять стяжку в этом случае не нужно. Уважаемые читатели, поделитесь своим опытом использования теплых полов в вашем доме в комментариях.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

polvam.ru

Теплый пол под ламинат на деревянный пол: пленочный, водяной, кабельный

Уютный дом – это мечта каждого хозяина. Для этого используются совершенно разные материалы. Помочь справиться с этой задачей может и теплый пол. Однако есть определенные особенности его монтажа, если в вашей квартире застелен ламинат, а основание является деревянным.

Разновидности теплого пола

Виды систем теплого пола

Перед тем как начинать закупку деталей для монтажа, необходимо определиться с тем какой тип конструкции вы будете использовать. Теплый пол можно классифицировать так:

  1. Водяной. Для укладки такой конструкции потребуется достаточно много времени и материалов. Например, вам нужно будет обезопасить пол гидроизоляцией, использовать теплоизоляцию. Для обустройства такой конструкции потребуется детальный, максимально точный расчет. Такой пол достаточно эффективный, но возиться с ним придется долго.
  2. Водяные теплые полы, смонтированные в деревянном доме под ламинат
  3. Кабельный. Это электрическая конструкция, которая отличается надежностью, долговечностью работы, простотой монтажа, возможностью регулировки оптимальной температуры в квартире. Но такой теплый пол имеет электромагнитное излучение. Кроме того, он может стать дорогим удовольствием. А еще ламинат в этом случае нужно будет укладывать только спустя месяц, ведь в обустройстве этого варианта греющей конструкции вам тоже нужно будет использовать бетонную стяжку.
  4. Устройство теплого пола кабельного типа по деревянному основанию
  5. Инфракрасный. Он имеет прекрасные технические характеристики: очень быстро укладывается, является достаточно прочным и надежным, что позволяет применять к нему механическую нагрузку. Стяжка в этом случае не требуется, так как можно укладывать пленку прямо на черновое покрытие. Естественно, оно должно быть ровное. Укладывать инфракрасный мат или пленку можно на деревянный или бетонный пол. Он позволяет сэкономить средства в период отопления дома. А еще ламинат можно будет укладывать сразу же после настила пленки. Однако не стоит укладывать его в тех помещениях, которые обладают высоким уровнем влажности.
ИК-пленка, застеленная на деревянное основание. Поверхность готова к монтажу ламината

Как осуществить правильный выбор?

Для этого следует учитывать такие параметры:

  • Тип основания. Деревянный черновой пол достаточно прочный, однако не стоит его перегружать, поэтому в этом случае можно применить именно инфракрасный теплый пол.
  • Конструктивные особенности помещения. Если у вас обустроена автономная система отопления, то вы можете отдать предпочтение водяной конструкции. Если же вы решили утеплить дачу, то лучше обратить внимание на пленочные полы. Они очень просто монтируются, не требуют подключения к отопительной системе, а также их можно снимать и перестилать в других помещениях. Да и энергопотребление у них достаточно низкое.
  • Энергоэффективность конструкции. Тут уже все зависит от правильности укладки, дополнительного слоя теплоизоляции и отражателя.
  • Стоимость изделия. Теплый пол является достаточно эффективным средством поддержания определенной температуры в помещении, однако не все системы одинаково экономичны. Например, инфракрасная пленка отличается дороговизной элементов, для водяного пола требуется достаточно много конструктивных элементов, а электрическая кабельная конструкция может «съедать» достаточно большое количество энергоресурсов.
  • Тип финишного напольного покрытия. Так как у вас будет использоваться ламинат, то некоторые специалисты рекомендуют применять именно пленочные полы, которые мы сегодня рассмотрим подробнее.
График нагрева инфракрасной пленки и расхода электричесва

Не следует укладывать такую конструкцию, которую будет тяжело регулировать. Нельзя чтобы покрытие нагревалось более чем до 26 градусов Цельсия. В противном случае ламинат будет выделять в воздух вредные вещества и разрушаться. Поэтому, лучшим вариантом утепления пола, станет инфракрасная пленка.

Монтаж теплого пола под ламинат

Особенности подготовки к работе

Перед тем как начинать процесс укладки конструкции, необходимо собрать все материалы и комплектующие, которые позволят быстро закончить работу. Итак, вам понадобится:

  • Инфракрасные теплые панели. Они обычно продаются в рулонах заданных размеров, поэтому во время укладки их нужно будет разрезать.
  • Терморегулятор (он позволяет выставить требуемую температуру в помещении).
  • Сенсор (без него работа регулятора осуществляться не будет).
  • Фольгированная подложка для отражения тепла.
  • Защитная пленка для гидроизоляции.
  • Ножницы, шуруповерт, скотч, специальный нож, а также плоскогубцы.
Некоторые инструменты и комплектующие, необходимые для монтажа

Естественно, требуется и подготовка основания. Оно должно быть ровным, сухим и очищенным. Если черновой пол деревянный, то вы обязательно должны проверить его прочность и надежность. Зафиксируйте деревянные элементы так, чтобы они не прогибались и не скрипели, а сгнившие или поврежденные элементы замените. Посмотрите серию из шести видеоуроков о подготовке и укладке системы теплого пола под ламинат.

На основание необходимо застелить отражатель тепла. При этом не забывайте, что фольгированная поверхность должна быть направлена вверх. Фрагменты подложки фиксируются скотчем. После этого определитесь, где будет располагаться терморегулятор. Если он будет встроенным, то для проводов нужно сделать специальную штробу.

Особенности монтажа пленки на деревянный пол

Для начала учтите, что полосы теплого пола нельзя настилать внахлест. Постарайтесь укладывать их так, чтобы не подвергать изделие сильной механической нагрузке. Иногда пленку нужно будет резать. Делайте это нужно только по специально размеченной линии. Расстояние между элементами должно составлять 1 см. Не следует укладывать теплый пол близко к стене. Тут расстояние составляет 5 см.

Схема подключения изделия к сети

Подключение полос необходимо производить параллельно, а разрезы изделия следует заизолировать. Теперь подсоедините к инфракрасной пленке провода при помощи контактных зажимов. Их тоже нужно будет изолировать. После этого установите датчик температуры. Он должен находиться в самом прохладном месте комнаты. Теперь проверьте все соединения, подключите терморегулятор и проверьте, равномерно ли распределяется тепло. Если все в порядке, можно начинать стелить ламинат.

Полезные советы

Они помогут вам справиться с установкой без проблем:

  • Ламинат – это достаточно требовательное напольное покрытие, поэтому регулятор температуры должен работать исправно.
  • Теплый пленочный пол не должен фиксироваться гвоздями или саморезами.
  • Если поверх изделия будет ставиться мебель, то не забудьте оставить воздушные карманы, чтобы в этой области покрытие не перегревалось.
  • Не стоит укладывать конструкцию возле батарей или обогревателей.
  • Не монтируйте теплый пол при отрицательной температуре.
  • Во время монтажа будьте осторожны с пленкой, не перегибайте ее слишком сильно, чтобы не было заломов.
  • Отрезки пленки не должны быть слишком длинными.

После укладки теплого пола вы можете без проблем стелить ламинат. Причем инфракрасная пленка дает возможность сделать это сразу, без выжидания, так как применять стяжку в этом случае не нужно. Уважаемые читатели, поделитесь своим опытом использования теплых полов в вашем доме в комментариях.

Материалы По Теме:

polprofy.ru
