Как подключить электросчетчик: пошаговая инструкция. Как правильно подключить электросчетчик меркурий 201

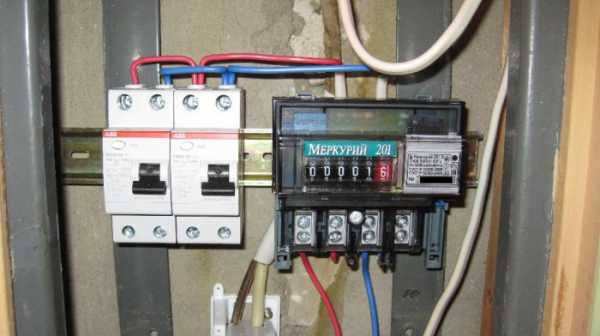

Подключение счетчика Меркурий 201.7

Если Вы решили приобрести счетчик Меркурий 201.7 и установить его, то необходимо ознакомиться с некоторыми его особенностями.

Счетчик Меркурий является однофазным  с цифровым методом измерения. Счетчики предназначены для учета активной электрической энергии в двухпроводных сетях переменного тока. Счетчики предназначены для эксплуатации внутри закрытых помещений.

Отличительные особенности счетчиков «Меркурий»:

 -Отсутствие магниточувствительных элементов в измерительных цепях и системе питания

- Отсчетное устройство с антиреверсным механизмом и защитой от магнитных полей

 -Учет электроэнергии «по модулю»

 - Сохранение показаний при любой фазировке подключенных цепей

- Малогабаритный корпус с универсальным креплением на щит и DIN-рейку

- Минимальные габариты в своем классе, крепление на DIN-рейку.

Комплектуются переходной планкой с присоединительными размерами индукционных счетчиков.

Счетчик и автоматы устанавливаются в распределительный щит, который выбирается в зависимости от количества автоматических выключателей.

Перед тем как установить счетчик внимательно прочитайте инструкцию и схему подключения. Чтобы подключить счетчик Меркурий 201.7 понадобится подвести сеть 220 В к силовому щиту, используя 3-х жильный электрический кабель (например ВВГ 3х2,5), далее  необходимо произвести монтаж автоматических выключателей и самого счетчика  проводами ПВ-1 или ПВ-3 согласно электрической схеме, установив все элементы на DIN-рейку.

Однофазный счетчик на клеммнике содержит 4 входных контакта:

  1. Контакт для ввода фазы от внешней сети (220В) в квартиру или дом.
  2. Контакт для выхода фазы внутрь квартиры или дома. Для подключения  используется провод типа ПВ-1 или ПВ-3.
  3. Клемма подключения нуля от внешней сети в квартиру или дом.
  4. Клемма выхода нуля к нагрузке, то есть внутрь квартиры или дома.

Схема подключения счетчика Меркурий 201.7

  1. Установите счетчик,  автоматы в квартиру или дом и основной автомат включения/выключения электроэнергии.
  2. Используя провод ПВ-1 или ПВ-3 подключите фазу от основного автомата к 1-ой клемме  счетчика.
  3. Аналогично подключите  провод напряжения к 3-ей клемме счетчика.
  4. Подключите 2-ую клемму с помощью провода ПВ-1 или ПВ-3 и проведите к автоматическому выключателю.
  5. Последнюю, 4-ую клемму необходимо подключить к нулевой шине.

Подключенные провода аккуратно укладываются и закрываются крышкой. Крышка прикручивается для плотного прилегания к корпусу счетчика.

Следует еще раз проверить схему подключения, установить крышку. Затем, представителями сетевой организации, которая обеспечивает подачу и учет электроэнергии в вашей квартире, производится пломбировка счетчика Меркурий 201.7.

При подключенном к электросети счетчике, загорается красная лампочка – индикатор.

Все необходимые элементы, которые были указаны выше, Вы можете приобрести в нашем интернет-магазине!

www.ekk.by

Подключение счетчика меркурий 201 - твойдомстройсервис.рф

Счетчик электрической энергии «Меркурий – 201» на данный момент является наиболее популярным в нашей стране прибором учета. Счетчики данной модели удачно заменяют старые модели с наличием крутящего диска.

В данной статье мы расскажем о том, какие особенности и характеристики имеет данный прибор учета, а также, каким образом проводится его подключение.

Особенности и технические характеристики счетчика

Данные приборы учета производит отечественная компания «Инкотекс» с 2001 года. Данный производитель зарекомендовал себя, как высококлассный, занимающийся выпуском как однофазных счетчиков для бытовых нужд, так и сложных трехфазных конструкций.

У данного прибора есть несколько модификаций от 201.1 до 201.8. А также все агрегаты из этой серии могут разделяться на виды в зависимости от допустимого рабочего тока и способа отражения информации о расходе электричества.

Счетчик «Меркурий 201» представляет собой прямоугольный пластиковый корпус с наличием на лицевой части ЖК-дисплея с информацией о потребляемой энергии. Справа на лицевой стороне находится техническая информация в виде таблицы. Корпус прибора отличается компактными размерами.

Нижняя часть корпуса счетчика снимается и открывает доступ к контактам прибора. Все провода подключаются путем винтового соединения. Для закрепления счетчика на вертикальной поверхности необходимо пользоваться DIN – рейкой, которой оснащают почти все современные приборы учета.

В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей.

Благодаря переполюсовке, все счетчики данной серии защищены от воровства электрической энергии. Также он отличается следующими характеристиками:

  • Определенными показателями рабочей температуры, которые находятся в промежутке между – 20 и +55 градусов.
  • Наличием гарантии на изделие в течение 3 лет с даты покупки.
  • Максимальным сроком эксплуатации счетчика, который равен 30 годам после установки.
  • Межповерочным интервалом – 15 лет.
  • Требования к счетчику

    Перед покупкой электросчетчика необходимо проверить, соответствует ли он всем необходимым требованиям. Сюда относится наличие класса точности, обычно для приборов учета электроэнергии это первый или второй класс, которые разрешают погрешность в измерениях в 1-2%.

    Также стоит заранее проверить указана ли дата производства и поверки счетчика. Обязательно нужно уточнить номер на наличие в базе данных Гостреестра измерительных средств и гарантийную пломбу на самом устройстве. И стоит удостовериться в наличии клейма поверителя и защитной голограммы.

    Подключение счетчика

    Заранее перед установкой счетчика с энергоснабжающей компанией согласовываются следующие детали:

    • Место монтажа. Обычно это делается за пределами квартиры или дома, но установку можно осуществить и внутри.
    • Модель устанавливаемого счетчика. Здесь понадобятся технические документы, которые получены при покупке.
    • Проверка качества электрической схемы подключения и разводки.

    Перед тем как подключить счетчик, необходимо максимально внимательно изучить технический паспорт к изделию, а также уточнить относительно схемы его подключения.  Если в своих силах мастер неуверен, то необходимо воспользоваться услугами профессионалов. Очень часто возникает много вопросов относительно, того, как подключить счетчик «Меркурий-201», но на самом деле в этом процессе нет особых сложностей.

    Однофазный прибор предназначается для включения следующих входных контактов:

  • Контакт для осуществления входа фазы в помещение от внешней сети. Провод получают от предприятия – поставщика электричества.
  • Кабель ШВВП предназначается для выхода фазы внутрь подключаемого помещения.
  • Клемма подключения нуля от общей сети.
  • Клемма выхода нуля к нагрузке внутрь.
  • Подключение всех проводов выполняется в названной последовательности.

    Важно! Перед началом работ система обесточивается. Для этого выключается рубильник, автомат, пробки и сам кабель, если он заходит на счетчик.

    Подключенные провода аккуратнейшим образом располагаются на клеммной крышке при помощи перфорированных ячеек. Сама крышка монтируется на корпус максимально плотно.

    После этого необходимо еще раз удостовериться в том, что схема подключения была соблюдена, и вызвать представителя электрокомпании, который проведет поверку и установит соответствующую пломбу на приборе учета.

    Важно! Если на электросчетчике горит красная лампочка, то это означает его подключение к электрической сети.

    Отзывы о приборе учета «Меркурий 201»

    Можно посоветовать перед покупкой такого сложного устройства, как счетчик электричества ознакомится с отзывами на данный прибор. Именно поэтому мы размещаем несколько отзывов реальных покупателей, которые делятся своим мнением относительно данного агрегата.

    Несколько лет назад произвели подключение счетчика Меркурий 201». Все это время он исправно работает. Понравилось то, что монтаж его достаточно быстро производится, даже мой сын студент технического ВУЗа разобрался со схемой подключения быстро.

    Алевтина, Саратов

    Купил данный счетчик для частного дома, но допустил ошибку и установил его на фасаде. За счет перепада температур возникают небольшие погрешности. Это, конечно, не так критично, но все же неприятно. Данный прибор по качеству неплохой и его можно посоветовать, но только при установке внутри дома.

    Андрей, Ростов-на-Дону.

    Долго выбирали счетчик для бани. Остановились на этой модели. Знакомый электрик быстро подключил и подсказал, что делать, чтобы не было погрешности при установке вне помещения. Для этого нужно установить специальный закрытый щиток, который не будет пропускать низкие температуры.

    Олег, Воронеж

    Не смогли найти лучшего устройства для снятия показаний. Этот счетчик идеален по всем параметрам и прекрасно выполняет свою работу. Поставили сначала маме, а потом и свой заменили на такой же. Теперь проблем не знаем.

    Заключение

    Учет электроэнергии сейчас является непростым процессом, для которого важно правильно подобрать качественное оборудование. Счетчик «Меркурий 201» российского производства выделяется среди ему подобных на рынке своим высоким качеством и приемлемой стоимостью. Этот прибор учета подойдет как для частного дома, так и для квартиры, причем установить его можно даже вне помещения. Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата.

    • Необычные светильники своими руками

    • Освещение для рассады и цветов

    • Подключение датчика движения для освещения

    • Установить «Триколор ТВ»

    xn--b1aafeqcbxpcbxdjdebh.xn--p1ai

    Как подключить автоматы после счетчика | Как

    » Как

    Как подключить электросчетчик: пошаговая инструкция

    Немногие вспомнят то время, когда расчет платы за электроэнергию осуществлялся исходя из числа в доме осветительных приборов, что, естественно, не позволяло точно определить количество израсходованной энергии.

    На сегодняшний день подобный способ, само собой, неприемлем, так как существует множество современных приборов учета, обладающих высоким классом точности.

    Если вы планируете подключить новый прибор учета собственными силами, и вам нужна простая схема его подключения, то внимательное изучение данной статьи позволит избежать затруднений в процессе установки.

    Основные требования

    Итак, перед тем как подключить электросчетчик, необходимо согласовать с энергоснабжающей организацией следующие детали:

    • Предполагаемое место установки. Несмотря на то что в большинстве случаев счетчики стараются выносить за пределы жилья, при необходимости их допускается устанавливать и внутри.
    • Модель счетчика. Важно, чтобы прибор был сертифицирован согласно законодательству и внесен в единый государственный реестр измерительного оборудования, об этом должна свидетельствовать отметка в паспорте. Не рекомендуется приобретать старые индукционные счетчики, ведь они могут оказаться не только устаревшими, но и неисправными.
    • Проверка правильности установки электрической схемы подключения как прибора, так и схемы разводки.

    Так как далеко не все знают, как правильно подключить электросчетчик, при монтаже многие допускают ошибки, хотя ничего сложного здесь нет.

    Рекомендации по установке автоматов

    Рассмотрим более подробно, как подключить электросчетчик и автоматы:

    • чтобы защитить измерительное устройство от перенапряжения в сети, до ввода линии в счетчик устанавливают автоматы
    • если же автоматы будут установлены после ввода, при значительных колебаниях напряжения прибор попросту выйдет из строя
    • по нормативной документации на фазный провод допускается устанавливать лишь один автомат, но при возможности предпочтительнее поставить двухполюсный, который будет отсекать как подачу, так и нейтраль.

    Закрепляются автоматы на DIN-рейку, при этом она должна быть обязательно заземлена на корпусе электрического щита, в случае если она не является его составным элементом.

    Однофазный электросчетчик

    Однофазный электросчетчик устроен следующим образом – все потребители электрической энергии в доме запитаны от одного провода (фазы). Однофазный прибор имеет четыре клеммы, через которые производится подача электроэнергии в помещения, а также связь общей электросетью.

    Подключение однофазного прибора учета

    Рассмотрим поэтапно, как подключить электросчетчик однофазный:

    1. В первую очередь необходимо обесточить помещение, после чего снять старый счетчик.
    2. Новый прибор закрепляется на заранее подготовленном месте.
    3. К клемме № 1 подсоединяется фазный провод. Как правило, он красного цвета, но если у вас появились сомнения, можно протестировать его индикаторной отверткой – на фазном проводе должен загореться индикатор.
    4. Фазный провод от сети квартиры подключается к клемме № 2. Таким образом, первая цепь готова.
    5. Подобным образом к клеммам № 3, 4 подключается нулевой провод от квартирной и общей сети.

    Перед тем как подключить электросчетчик, ознакомьтесь со схемой его подсоединения.

    Подключение трехфазного счетчика

    В данном случае потребители электрической энергии разделяются на группы, что считается более безопасным.

    Трехфазный прибор учета подключить несколько сложнее, однако принцип все тот же. Такой контроллер имеет 8 клемм. Рассмотрим пошаговую инструкцию, как подключить электросчетчик трехфазный:

    1. Провода одного цвета из внешней сети присоединяются к клеммам №№ 1, 3, 5, 7.
    2. К клеммам №№ 2, 4, 6, 8 подсоединяются провода одного цвета из домашней сети.
    3. В результате должно получиться: красный провод из внешней цепи подсоединен к контакту № 1, к контакту № 2 подключен фазный провод от домашней сети.
    4. Для обеспечения безопасности входной кабель рекомендуется подключать через четырехполюсный вводной автомат.
    5. Дополнительно для каждой группы потребителей желательно поставить однополюсные автоматы.

    Электросчетчик Меркурий 201

    Перед тем как подключить электросчетчик Меркурий , желательно рассмотреть его конструктивные особенности. Прибор учета выполнен в пластиковом прямоугольном корпусе. На лицевой панели электросчетчика расположен ЖК-дисплей. С правой стороны находится табличка с основными характеристиками. Для прибора учета характерны компактные габаритные размеры и небольшой вес.

    Нижняя съемная панель счетчика осуществляет защиту контактов устройства. Присоединение кабеля к этим контактам осуществляется посредством винтового присоединения.

    Схема подключения счетчика Меркурий

    Прибор учета Меркурий подключается таким же образом, как любой прибор учета электрической энергии. Основное требование – выбор выходного и входного проводника. Входной ввод будет таким, каким его определит электроснабжающее предприятие. В данном случае в качестве выходных проводников допускается использовать любые провода.

    Схема подключения прибора учета выглядит следующим образом:

    Как подключить электросчетчик Меркурий 201 : пошаговая инструкция

    1. В первую очередь необходимо приобрести электросчетчик. Для этого в энергосбыте нужно заранее узнать, какой класс точности должен быть у прибора учета.
    2. Устанавливается оборудование на стене в специально отведенном для него месте. Важно, чтобы оно было сухим, а также находилось недалеко от входа в помещение, к которому можно без проблем подвести кабель, проводящий электрический ток.
    3. В соответствии с установочными размерами прибора учета выполняется разметка отверстий под крепления. После чего электросчетчик закрепляется на стене при помощи трех винтов.
    4. Перед тем как подключить электросчетчик, важно убедиться в том, что после установки прибор расположен строго вертикально.
    5. К счетчику подключается проводка, которая ведет на распределительный щит, от которого осуществляется подача электроэнергии к потребителям. Подключение следует выполнять согласно схеме, одинаковой для всех типов приборов учета.
    6. На УЗО подсоединяется фаза. Автоматы или предохранитель, а ноль в большинстве случаев, крепятся на общую клеммную панель. Клемма фазы располагается на счетчике второй справа, первой справа – а ноль .
    7. При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Это позволит выполнять замеры посредством электроизмерительных клещей и в случае неправильно собранной схемы легко произвести переподключение.
    8. И в завершение нужно вызвать специалиста электроснабжающего предприятия. Он проверит правильность подключения квартирной сети к прибору учета, а также произведет подключение и опломбирование устройства.

    Теперь вы знаете, как правильно подключить электросчетчик, однако не стоит забывать, что самостоятельная замена устройства без согласования с компанией, которая осуществляет поставку электрической энергии, строго запрещена. Без разрешающей документации на установку нового оборудования старый электросчетчик также запрещается снимать.

    Схемы и описания подключения однофазных и трёхфазных счетчиков электроэнергии

    Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

    При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

    Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

    В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

    Как установить однофазный электросчетчик

    Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

    После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

    Подключение однофазного электросчетчика

    При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

    1. Вход фазного провода.
    2. Вход нулевого провода.
    3. Выход фазного провода.
    4. Выход нулевого провода.
    Подключение однофазного электросчетчика

    Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

    Схема подключения счетчика меркурий

    Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

    Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.

    Видео: подключение однофазного однотарифного счётчика электрической энергии

    Подключаем трехфазный электросчетчик

    Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

    Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

    Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

    Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

    Подключение трехфазного счетчика

    Рассмотрим прямое подключение счетчика

    Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1 3 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

    После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

    К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

    Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

    Схема подключения трехфазного электросчетчика

    Косвенное подключение счетчика через трансформаторы тока

    Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

    Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

    Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

    Счетчик подключенный через трансформаторы тока

    Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

    Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

    Подключение производится согласно утвержденной схеме.

    Схема подключения трансформаторов тока

    К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

    От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

    10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

    Установка счетчика в щите на лестничной площадке или гараже своими руками

    На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

    1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
    2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

    Схема подключения счетчика и автоматов защиты.

    Подключение счетчика в подъезде

    Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

    Аналогичным образом делают ответвление и от нулевого магистрального провода.

    Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

    Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

    От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

    Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

    Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

    Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

    Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

    -07-09 Автор: Дмитрий Макаров | Рубрика: Электрика в квартире

    Источники: http://www.syl.ru/article/163141/new_kak-podklyuchit-elektroschetchik-poshagovaya-instruktsiya, http://www.asutpp.ru/podklyuchenie-elektroschetchika.html

    Комментариев пока нет!

    restart24.ru

    обзор характеристик, схема подключения, где применяется

    Однотарифный счетчик Меркурий 201 предназначен для коммерческого учета активной электрической энергии при напряжении сети 230 В и частотой 50 Гц. Устройство обеспечивает регистрацию и хранение показаний электроэнергии и удобно для установки в квартиру, гараж или загородный дом.

    Особенности в конструкции

    Конструктивно все счетчики электроэнергии серии 201 исполнены в однотипном пластиковом корпусе прямоугольной формы. Исходя из модельного ряда, они могут быть электромеханическими или электронными. В первом случае отсчетной системой выступает барабан, во втором — жидкокристаллический дисплей. И барабан, и дисплей расположены на лицевой панели слева, а справа находится таблица с техническими характеристиками. Безвинтовое устройство электросчетчика Меркурий 201 максимально защищает его от взломов и обеспечивает достаточную герметичность.

    Прибор компактен, фиксируется на стене или иной поверхности с помощью дин-рейки. Такой вариант крепления является наиболее надежным.

    Конструкция нижней части корпуса съемная и предназначена для защиты контактов, доступ к которым возможен после снятия крышки. Провода подключаются винтовым соединением.

    Чтобы определить, сколько места занимает в электрическом щитке счетчик серии Меркурий 201, необходимо знать число модулей прибора. В различных моделях оно может не совпадать. Встречаются случаи, когда электрощиты не подходят под габариты устройства учета, и под них приходится вырезать специальные отверстия. Только в этом случае возможно прочно закрепить электросчетчик внутри щитка на дин-рейку. Узнать, сколько модулей занимает счетчик Меркурий 201, можно, ознакомившись с параметрами его модификаций.

    Основные и дополнительные характеристики

    В технических характеристиках прибора имеются различия, зависящие от модели, но общим для счетчиков серии 201 является класс точности 1. Это соответствует требованиям нормативных документов (не более 2) и говорит о малой погрешности измерений. Устройство защищено с помощью системы переполюсовки от возможности внешнего влияния на его работу. Остановить прибор или повлиять на точность данных нельзя.

    Основные характеристики:

    • номинальное напряжение сети — 230 В;
    • номинальный ток — 5(60) — 10(80) А;
    • порог чувствительности — 10/20/40 мА;
    • диапазон температур в пределах -40…+75⁰С;
    • масса — 0,25 (0,35) кг.

    Дополнительные характеристики:

    • срок службы — 30 лет;
    • гарантийный срок эксплуатации — 3 года.

    Модификации

    Однофазный электронный счетчик Меркурий 201 имеет 7 модификаций: от 201.2 до 201.8, различающихся величиной номинального и стартового тока, мощностью потребления, способом отображения данных, диапазоном рабочих температур, количеством модулей, размерами и массой. Остальные показатели приборов этой серии одинаковые.

    Если ориентироваться по цене, то стоимость счетчика наиболее доступна в комплектации с барабанным отсчетным устройством. Такие приборы просты в исполнении, у них наименьшее передаточное число импульсов на кВт/ч — 3200, показатели чувствительности составляют 10, 20 или 40 мА, потребляемая мощность — 2 Вт. Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации.

    Среди приборов этой серии самыми востребованными моделями являются электросчетчики Меркурий 201 5 и 201 7, отличающиеся друг от друга только габаритными размерами и весом. Размеры счетчика первой модели составляют 65х105х105 мм, второй — 66х77х91 мм. Разница в весе — 100 г. (350 против 250). Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа. Преимуществом Меркурия 201 7 в том, что он занимает не 6, а лишь 4,5 модуля. Это экономит место в щитке, не требует дополнительных вырезов и эстетично.

    Электросчетчик может комплектоваться пультом дистанционного управления (ДУ). Для этого внутрь прибора устанавливается программируемый модуль, реагирующий исключительно на прием сигналов ДУ. После установки микроконтроллера, при нажатии на кнопку пульта учет показаний прерывается, тогда как электроэнергия в помещение поступает, а индикатор продолжает сигнализировать, что устройство работает в штатном режиме. Никаких признаков внешнего вмешательства в функционирование устройств нет.

    Счетчик Меркурий 201 с пультом ДУ позволяет экономить до 50% электроэнергии.

    Внешне пульт похож на брелок автосигнализации и позволяет регулировать работу прибора с расстояния до 50 м.

    Для выбора экономного варианта работы нужно включить пульт в режим недоучета. Желательно обращать внимание на число миганий индикатора, когда счетчик переключается. Их должно быть от 3 до 30. Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте.

    Микроконтроллер настроен на частоту 315 мГц, которая позволяет ему работать без сбоев.

    При отключении функции экономии счетчик функционирует в заводском режиме.

    Схема подключения

    Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения. Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом).

    Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

    Для подключения провода есть 4 позиции:

    1. Питающей фазы от вводного автомата.
    2. Фазной нагрузки на питание помещения.
    3. Нулевого провода от вводного автомата.
    4. Нулевого провода нагрузки на питание помещения.

    Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.

    Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

    Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой.

    Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

    Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика. Также нужно обращать внимание на соответствие по мощности и диаметру.

    Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

    • класс точности;
    • даты изготовления и поверки;
    • номер занесения в Госреестр средств измерения.

    Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

    Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

    Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет. Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

    Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

    Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

    Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

    Похожие статьи

    odinelectric.ru

    Как подключить электросчетчик: пошаговая инструкция

    Главная » Электросчетчики » Как подключить электросчетчик: пошаговая инструкция 22.07.2015

    Когда-то расход электроэнергии определялся по количеству используемых в помещении электрических приборов. Этот способ был не самым идеальным, к тому же давал искаженную информацию.

    Сегодня существует большой выбор средств для контроля расхода электроэнергии, способных давать очень точную информацию. В этой статье речь пойдет о том, как самостоятельно подключить электрический счетчик.

    Особенности подключения

    Прежде, чем приступить к процессу установки электрического счетчика, необходимо обратиться в организацию, отвечающую за поставку электроэнергии, за согласованием следующих деталей:

    • Обозначить место, где будет установлен измерительный прибор. Несмотря на то, что его можно устанавливать внутри помещения, в последнее время жильцы стараются смонтировать счетчик за его пределами.
    • Тип прибора. Необходимо приобретать счетчики, которые соблюдают все требования для эксплуатации и прошли сертификацию в государственном реестре. Прибор должен быть исправен и соответствовать современным стандартам.

    Соблюдение норм при монтаже электрической схемы самого счетчика, а также схемы разводки.

    Ошибки при установке электрического счетчика возникают в результате отсутствия понимания о правильности выполнения этого процесса. В целом, монтаж этого измерительного устройства не является сложным.

    Как установить автоматы

    Советы по подключению счетчика и автоматов:

    • Автоматы устанавливаются с целью обезопасить электрический счетчик от скачков напряжения в сети. Это необходимо делать до ввода в линию;
    • В случае установки автоматов после ввода счетчика в линию, при скачке напряжения он может попросту перестать работать;
    • В документах говориться о том, что на провод фазы можно монтировать один автомат, но на практике часто устанавливается с двумя полюсами, который сможет регулировать подачу и нейтраль.
    • В качестве места крепления для автоматов выступает DIN-рейка, которая должна иметь заземление на каркасе электрощита, если она не является комплектующей самого щита.

    Электрический счетчик с одной фазой

    Электрический счетчик с одной фазой подразумевает под собой подключение всех электроприборов к одной фазе. Это устройство имеет в своем арсенале четыре клеммы, с помощью которых электричество поступает в помещение. С помощью клемм происходит также соединение с общей электрической сетью.

    Алгоритм установки однофазного счетчика

    Подключение измерительного прибора с одной фазой состоит из следующих этапов:

    • Отключение помещения от электричества и демонтаж старого счетчика;
    • Крепление нового счетчика на место старого.
    • Подключение фазного провода к первой клемме. Обычно он выделен красным цветом, но для большей уверенности можно протестировать его при помощи индикаторной отвертки. В том случае, если провод фазный, на отвертке должен загореться индикатор.
    • Подключение фазного провода квартирной сети ко второй клемме. Этот этап завершает формирование первой цепи.
    • Аналогичным способом происходит подключение нулевого провода от общей сети и сети квартиры к третьей и четвертой клемме.
    • Прежде, чем приступать к подключению счетчика, желательно изучить схему его присоединения.

    Алгоритм подключения счетчика с тремя фазами

    Трехфазовый счетчик подразумевает под собой разделение используемых в помещении электрических приборов на группы. Это устройство подключается по такому же принципу, как и однофазовый счетчик, но, в целом, процесс немного сложнее. Всего у трехфазного счетчика восемь клемм, которые подключаются следующим образом:

    • 1,3,5,7 клеммы подключаются к одноцветным проводам внешней сети.
    • Остальные клеммы соединяются с одноцветными проводами домашней сети.
    • Чтобы повысить уровень безопасности, входной кабель нужно присоединять через автомат вводного типа, с четырьмя полюсами.
    • Для каждой группы электроприборов следует установить по одному однополюсному автомату.

    Измерительный прибор «Меркурий 201»

    Перед процессом установки счетчика «Меркурий 201» не лишним будет ознакомиться с информацией об его конструктивных характеристиках. Этот счетчик имеет на своем прямоугольном корпусе установленный дисплей. Все необходимые параметры обозначены на правой стороне устройства.

    «Меркурий 201» отличается малым весом и небольшим размером. Этот счетчик подключается таким же способом, как и другие

    www.ognetika.com

    Схема подключения однофазного счётчика Меркурий 201

    В данной статье рассматривается наглядная схема подключения счётчика с фото. Здесь не рассматриваются узлы крепления счётчика и место его установки, рассмотрен вопрос именно схемы подключения счётчика. Не забывайте, что прежде чем приступить к работам, необходимо снять напряжение с места производства электромонтажных работ.

    Будем рассматривать схему подключения электрического однофазного счётчика на примере счётчика Меркурий 201. Счётчик Меркурий 201 имеет номинальный ток Iном=5-50А.  Поэтому для данного счётчика необходимо подобрать автоматический выключатель для его защиты от токов короткого замыкания. Как выбрать автоматический выключатель, подробно  рассказано в статье – выбор устройств защиты.

    При подключении однофазного счётчика сечение провода должно быть  рассчитано под номинальный ток данного счётчика, как выбрать сечение провода, подробно рассказано в статье – выбор сечения провода.

    Однофазный счётчик Меркурий 201 представлен на Фото №1.

    Фото №1. Однофазный электрический счётчик Меркурий 201

    Схема подключения счётчика  указана на тыльной стороне крышки счётчика, которая изображена на Фото №2.

    Фото №2. Схема подключения однофазного счётчика Меркурий 201

    Приступаем. Первое что делаем, это снимаем крышку счётчика, смотрим Фото №3.

    Фото №3

    Мы видим четыре позиции для подключения проводов.

    Первая позиция необходима для подключения фазного питающего провода от вводного автомата. Вторая позиция необходима для подключения фазного провода нагрузки, он идёт на питание потребителей.  Третья позиция необходима для подключения нулевого провода от вводного автомата. Четвёртая позиция необходима для подключения нулевого провода нагрузки, он идёт к потребителям.

    Далее откручиваем зажимы всех четырех позиций таким образом, чтобы можно было вставить провод в позиции. Смотрите Фото №4.

    Фото №4

    Снимаем изоляцию с провода примерно на 2,3 см. Обратите внимание, что с вставленного провода в позицию должно быть снято достаточно изоляции, необходимо чтобы изоляция не мешала при закручивании зажимов провода, иначе может создаться плохой контакт, а также возможен случай плавки изоляции.  Обратите внимание на данное замечание, это распространённая ошибка начинающих электриков. Провод в позиции вставляем до упора. Фазный провод – белый, нулевой – синий.

    На фото изображен медный провод сечением 2,5 мм2.  Данный провод используется как  пример схемы подключения однофазного счётчика и не является эталонным вариантом.  В любом случае, выбор сечения провода зависит от установленной мощности потребителя, и как его определить, можно прочитать в статье – Выбор сечения провода.

    Идём дальше. Подключаем фазный питающий провод от вводного автомата, затем подключаем фазный провод нагрузки так, как показано на фото №5:

    Фото №5

    Далее подключаем нулевые провода. Получаем следующее:

    Фото №6

    Хорошо затягиваем болтовые зажимы всех четырех позиций. Дальше необходимо установить крышку счётчика. В крышке имеются специальные места для выреза отверстий для проводов ( см. Фото №3). Вырезаем отверстия, устанавливаем и закручиваем крышку. Конечный вариант получается следующий:

    Фото №7

    Таким образом производится подключение однофазного электрического счётчика Меркурий 201. По такой же схеме подключаются однофазные электрические счётчики и других производителей.

    www.elektric22.ru
