Подключение полотенцесушителя к стояку горячей воды: схема и описание. Как подключается полотенцесушитель в ванной


Установка полотенцесушителя в ванной: виды приборов, подключение

Полотенцесушитель — непременный атрибут ванных комнат в абсолютном большинстве квартир и частных домов. Роль этого теплообменника, по принципу работы схожего с батарей отопления, заключается не только в сушке полотенец или белья, но и создании в ванной комфортного микроклимата. Кроме того, в комнате, которая достаточно прогрета, не возникают предпосылки для повышенной влажности и образования грибка. Существует два вида полотенцесушителя — электрический и водяной. Подключение электрического прибора занимает меньше времени, чем установка полотенцесушителя, который необходимо подсоединить к сети отопления или системе подачи горячей воды, но работающий от электросети теплообменник менее надежен. Да и стоит ли устанавливать лишний электрический прибор в помещении, где присутствует повышенная влажность?

Все-таки более традиционной и безопасной конструкцией для сушки полотенец в ванной остается полотенцесушитель водяной, и дальше речь пойдет о том, как установить этот теплообменник самостоятельно. Конечно, к этой работе можно привлечь профессионалов, но тем, кто стеснен в средствах, пригодится эта инструкция. Она поможет узнать, как подключить полотенцесушитель без приглашения специалистов.

Виды водяных полотенцесушителей

Еще не так давно почти каждый полотенцесушитель в ванной был изготовлен из черного металла. Эти приборы не отличались эстетичным видом и долговечностью. Правда, счастливчики с полезными знакомствами могли установить полотенцесушитель, сделанный из нержавеющей трубы. Сегодня целый ряд предприятий выпускает эти теплообменники на промышленном уровне, и полотенцесушитель сейчас может служить даже дизайнерским элементом ванной комнаты. Несмотря на многообразие, приборы в основном изготавливаются из нержавеющих и латунных бесшовных труб, выдерживающих достаточно высокий напор горячей воды. Кроме того, существуют самые разнообразные формы водяного полотенцесушителя, но большинство приборов имеет М-образную конфигурацию. Также у невероятного количества водяных теплообменников для ванной соотношение сторон составляет 500 на 500 мм.

Существуют 3 вида подключения водяного полотенцесушителя: боковое, нижнее и диагональное. Установка змеевика в подавляющем большинстве случаев ведется с таким расчетом, чтобы его можно было смонтировать первым из трех способов, так как чаще всего теплообменники 500 на 500 мм подключают к отводам вертикального стояка.

Что нужно учесть перед установкой?

Специалисты считают, что монтаж полотенцесушителя, сделанного из нержавеющей стали, является лучшим вариантом, чем установка латунного змеевика.

Стальная конструкция более долговечна, рассчитана на более высокое рабочее давление, а подключение полотенцесушителя из железа можно проводить без боязни, что впоследствии металл прибора будет создавать гальванические пары с запорной арматурой.

Перед тем как установить полотенцесушитель, необходимо усвоить, что диаметр его трубопровода не должен быть меньше, чем диаметр стояка, к которому подключается змеевик. К примеру, если диаметр трубопровода горячей воды составляет 1 дюйм, то поперечное сечение полотенцесушителя должно быть не меньше. Однако несоответствие диаметров можно исправить установкой байпасной линии. С помощью врезанной в байпас арматуры нетрудно регулировать количество подаваемой в змеевик горячей воды. К тому же подключение байпаса позволит оставлять магистраль в работе даже тогда, когда полотенцесушитель в ванной будет снят. Сумма диаметров труб байпаса и змеевика должна быть равна или больше, чем диаметр основного стояка. Стоит отметить, что вертикальные магистрали горячей воды в своем сечении не превышают 1 дюйма, а промышленность выпускает полотенцесушители 500 на 500 мм, изготовленные из труб, диаметр которых составляет ¾, 1, и 1¼ дюйма.

Чтобы установить полотенцесушитель без задержек, перед работой необходимо подготовить фитинги, три вентиля или шаровых крана (на вход и выход воды из водяного полотенцесушителя и перемычку), уплотнительные элементы и крепеж для надежной фиксации змеевика на стене. Если старый теплообменник врезан в систему отопления многоквартирного дома, то его замену по понятным причинам лучше проводить в летний период. Подключение полотенцесушителя может растянуться на несколько часов, а перекрытие сети отопления зимой, даже если оно согласовано с ЖКХ, чревато последствиями. К слову, это весомый аргумент в пользу установки байпасной линии или подключения полотенцесушителя к трубе горячего водоснабжения, которое, кроме того, функционирует практически круглогодично.

Выполнение работы

Итак, соседи предупреждены, отключение трубопровода с ЖКХ согласовано, можно приступать к работе. Часто, особенно в старом доме, полотенцесушитель водяной оказывается неотъемлемой частью стояка, поэтому его придется отрезать угловой шлифмашинкой. Леркой, чей диаметр подобран в соответствии с сечением концов трубы, нарезается резьба, по которой будут навинчиваться муфты, тройники, сгоны или уголки (в зависимости от того, в каком месте будут устанавливаться полотенцесушитель и перемычка). Не будет лишним использовать нарезной инструмент и при восстановлении старой резьбы на трубе, если демонтированный теплообменник был подключен с помощью фитингов.

Следующий этап — установка резьбовых элементов, монтаж байпаса и кранов или вентилей. Все соединения обязательно должны уплотняться: либо проверенной практикой не одного десятилетия традиционной подмоткой, либо современными уплотняющими средствами, которые проще в применении и обеспечивают качественную герметизацию (силиконовый герметик, ФУМ и т.п.). Перед тем как установить запорную арматуру, ее необходимо проверить на герметичность. Это делается очень просто — в закрытый кран наливается вода, и если арматура исправна, уровень жидкости в ее корпусе не понижается.

Остается прикрепить полотенцесушитель к стене и фитингам. Для того чтобы отметить места крепления прибора к стеновой панели, его нужно подсоединить к подготовленному трубопроводу. После разметки теплообменник демонтируется. Для установки полотенцесушителя используются кронштейны, хомуты или иные держатели, часто входящие в один комплект с теплообменником. Зафиксировав его на стене, остается подключить полотенцесушитель к запорной арматуре. Не следует забывать во время монтажа об уплотнении резьбовых соединений.

Опрессовка и подключение

Перед сдачей нового теплообменника для ванной в эксплуатацию необходимо провести его так называемую опрессовку — открыв всю арматуру на приборе, подать воду в стояк. Попеременно закрывая краны, следует убедиться в отсутствии влаги на сочленениях конструкции. Если протечки обнаружены, нужно принять меры для их устранения. Довольно часто причиной их появления становятся слабо затянутые крепления, однако не стоит прилагать излишние усилия при их затягивании, так как или фитинг, или резьба могут быть безнадежно испорчены. Если с протечкой справиться невозможно, лучше всего снова перекрыть воду в стояке и постараться выяснить причину возникновения подтекания, а после этого устранить пропуск воды.

Установка полотенцесушителя в ванной — хотя и ответственная работа, но не такая сложная, как могло показаться вначале. Главное правило при ее проведении — разумная неторопливость, которая нужна, чтобы сделать точные замеры; купить не первый попавшийся смеситель, а наиболее подходящий для установки; подготовить необходимые инструменты, фитинги, метизы, уплотнители и арматуру. После этого процесс подключения полотенцесушителя превратится в увлекательное времяпрепровождение, гордость за самостоятельно проделанную качественную работу. Ещё о выборе и производителях полотенцесушителей смотрите здесь.

vksplus.ru

инструкция, монтаж и видео » SanDizain.ru

Как организовать подключение полотенцесушителя, не прибегая к помощи специалиста? Пошаговая инструкция позволит максимально упростить такой процесс, как установка полотенцесушителя в ванной, и успешно справиться с этой задачей всего за 2 часа.

Исправно работающий в ванной комнате полотенцесушитель — это функциональный прибор, который создает благоприятный микроклимат, исключающий появление грибка, сырости или плесени. В целом, установка полотенцесушителя — процесс несложный, поэтому можно вполне справиться всего за пару часов своими руками, не привлекая сантехника.

Современные модели бывают Г-, П-, Ф-, М-образными, а также в виде лесенки, на которой удобно сушить полотенца и белье.

На рынке представлены 3 типа устройств:

  1. электрические;
  2. водяные;
  3. комбинированные.

Наиболее эффективным считается водяной сушитель, монтаж которого предусмотрен одним из двух методов: к ГВС (системе горячего водоснабжения) или к отопительным трубам. Так как он является наиболее распространенным вариантом, рассмотрим детально порядок именно его установки.

Как выбрать водяной полотенцесушитель: видео

Необходимые материалы и оборудование



  • сушилка;
  • болгарка;
  • ударная дрель;
  • строительный уровень;
  • карандаш;
  • разводной ключ;
  • крепежные кронштейны;
  • трубы и фитинги;
  • сварочный аппарат;
  • шаровые краны;
  • нож;
  • ФУМ-лента.

Установка полотенцесушителя: возможные варианты подключения

Схема подключения полотенцесушителя предусматривает один из двух возможных вариантов врезки трубы:

  1. к ГВС;
  2. к системе отопления.

Предпочтительным является первый вариант, позволяющий использовать сушилку практически круглый год, а не только в отопительный сезон. При подключении к отопительной системе сушилка будет работать только в холодное время года. Кроме того, монтаж полотенцесушителя в систему отопления более сложный, так как необходимо полностью перекрывать тепло в доме и сливать воду из труб, а это не рекомендуется делать в сильные морозы, чтобы не заморозить весь стояк.

Возможные способы подключения:

возможные варианты подключения полотенцесушителя



  • вверху — с одной стороны оборудования нагретая вода подается через вход сверху, а отводится с другой стороны снизу;
  • внизу — устройство имеет с одного конца ввод для подачи воды снизу, а с обратной стороны расположен отвод;
  • внизу по центру — ввод/вывод направлены к нижней перекладине;
  • диагональное — вода поступает с одной стороны сверху, а отвод производится внизу по диагонали;
  • одноточечное — подключение осуществляется из одной точки внизу.

Важно! Полотенцесушитель не сможет функционировать, если ввод горячей воды осуществляется сверху, а вывод — по той же стороне, но снизу. В таком случае не будет циркуляции водяного потока, и оборудование не нагреется!

Наиболее эстетично выглядит установка полотенцесушителя при боковом подсоединении, хотя монтаж будет несколько сложнее и потребуется тщательно заизолировать соединения. Такой вариант предпочтителен в случае, если трубы в ванной максимально утоплены в поверхность стены, за исключением наружных выходов. Зачастую выполняется демонтаж полотенцесушителя, сохранившегося еще с советских времен — для его замены подбирается модель аналогичного диаметра, которая будет подключаться внизу.

Порядок работ при подключении к ГВС

I этап. Выполняется демонтаж полотенцесушителя.

Из оборудования сливается вода, после чего оно аккуратно снимается со старых кронштейнов. Удалить устройство достаточно легко своими руками: его откручивают от трубы подачи горячей воды или осторожно обрезают болгаркой (если изделие приварено).

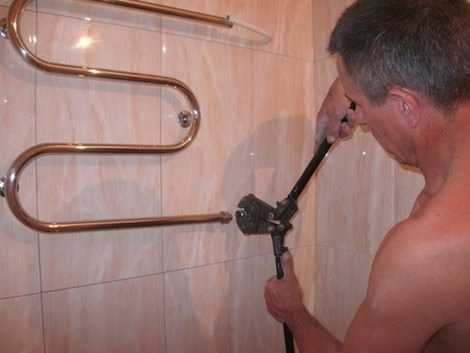

Демонтаж полотенцесушителя

При обрезке важно оставить длину трубы, которой будет достаточно для нарезания будущей резьбы. После этого рисуется разметка места для монтажа.

Внимание! Демонтаж в многоквартирных зданиях проводится только после отключения подачи воды! Работы согласуются с ЖЭК.

II этап. Монтаж шаровых кранов, байпаса.

По сути, байпас является отрезком трубы со специальными соединительными элементами. На концы сушилки своими руками монтируют шаровые краны — с их помощью можно перекрыть поток воды при аварии или ремонтных работах. Безусловно, установка полотенцесушителя возможна и без перемычки, но использовать байпас все-таки рекомендуется, чтобы была возможность на случай ремонта перекрывать шаровый кран только в одной квартире, а не во всем здании.

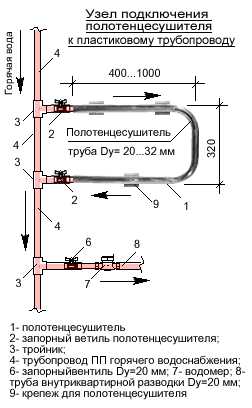

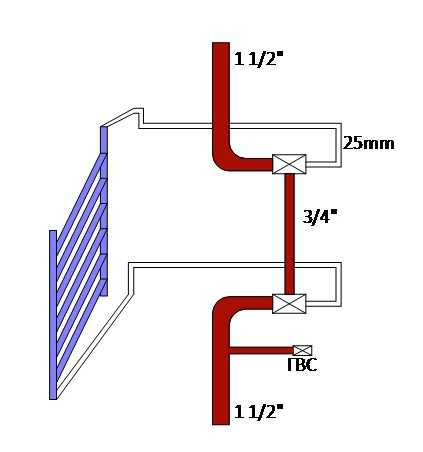

Схема подключения полотенцесушителя с байпасом

В качестве труб можно использовать как черный металл, так и медь, металлопластик либо пластик. При этом, выполняя подключение к трубам подачи горячей воды водяного полотенцесушителя, важно соблюдать расстояние от трубы до примыкающей стены — для диаметра подводящей водяной трубы 40–50 мм до стены должно оставаться 50-55 мм, а если диаметр до 23 мм, то соблюдается расстояние 35 мм.

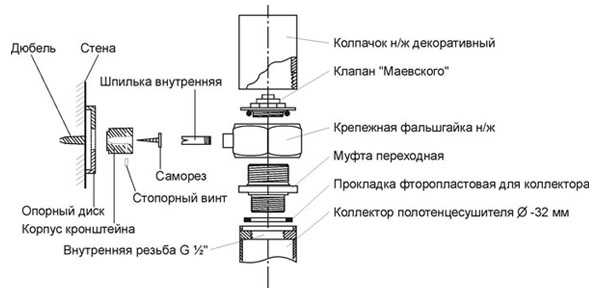

III этап. Крепление кронштейнов и сушилки.

Подключение полотенцесушителя

Опоры монтируются в стену — в последующем на них и будет навешиваться сушилка. Если требуется сделать отверстия в стене, где лежит кафель, используют дрель со специальным сверлом, затем вставляются пластиковые дюбели в отверстия, и вкручивают шурупы.

Внимание! Запрещено приваривать полотенцесушитель к опорам! Это может вызвать температурные деформации.

После этого остается подключить оборудование к стояку:

  • используя фитинги, изделие присоединяется к вентилям, расположенным на перемычке;
  • затягиваются крепления;
  • уплотняются резьбовые соединения.

Подключение полотенцесушителя

Как только навешивание  выполнено, проверяется герметичность соединений. Краны открываются очень плавно во избежание гидроудара. Ни в коем случае на поверхности не должно быть влаги, капель и пр.

Подключение электрического полотенцесушителя

Электрическая сушилка — это бытовой нагревательный прибор, не требующий врезки в водопровод. Монтаж оборудования гораздо проще, но обязательно необходимо обеспечить полную изоляцию электричества, так как в ванной комнате любая утечка тока может нести угрозу для жизни. Необходимо сделать заземление и подключить УЗО для защиты от перепадов напряжения.

В основном рекомендуется вывод розетки за пределы ванной комнаты, но прибор без термостата может подключаться в розетку, находящуюся в ванной. При необходимости его можно вынимать из розетки, чтобы сократить потребление электроэнергии. Розетка должна быть с влагозащитным корпусом и крышкой для изоляции, а провода спрятаны в штробу. Запрещено устанавливать розетку на стене, выходящей на улицу, — это может вызывать короткие замыкания из-за образования конденсата.

Важно! Если вы не умеете работать с электропроводкой, лучше доверить работы по подключению электроприбора профессиональному электрику.

Видео: Установка вертикального полотенцесушителя

Видео: Установка горизонтального полотенцесушителя

sandizain.ru

Подключение полотенцесушителя к стояку горячей воды: схема и описание

Полотенцесушитель, установлений в ванной комнате, осуществляет не только сушку белья, но и создает благоприятный микроклимат, который препятствует образованию неприятного запаха, грибка и сырости. На сегодняшний день рынок этого сантехнического оборудования переполнен моделями с различными дизайнерскими решениями и функциями. Из данной статьи вы узнаете, как правильно выполнить подключение полотенцесушителя к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также находятся в данной публикации.

Конструктивные особенности

Водяной полотенцесушитель может быть в различных конфигурациях. Самой простой среди них - змеевик, который подключается к общей системе горячего водоснабжения. Обычно данный вариант был предусмотрен в домах советской постройки. В относительно новых строениях возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) по отдельному отводу. Это позволяет устанавливать данное оборудование различных модификаций – от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже успели оценить его удобство в повседневной эксплуатации и функциональность. Подключение полотенцесушителя «лесенка» выполняется с использованием следующих элементов:

  • Вентили для перекрытия воды.
  • Система циркуляции воды – подающий и обратный трубопроводы.
  • Пробка-заглушка.
  • Воздухоспускной клапан (при монтаже кран Маевского располагается сверху).
  • Кронштейн, предназначенный для закрепления на стене.

Разновидности

Каким образом выполняется подключение полотенцесушителя к стояку горячей воды? Схема монтажа зависит от типа устройства. На сегодняшний день на рынке представлено три вида этого сантехнического оборудования: водное, электрическое и комбинированное. Рассмотрим их более подробно.

Водные

Этот вариант известен нам еще со времен СССР, когда такое оборудование устанавливалось во всех ванных комнатах. Такие модели до настоящего времени остаются наиболее популярными. В таком случае осуществляется подключение полотенцесушителя к стояку горячей воды (схема поможет сделать это правильно) или системе отопления.

На само устройство устанавливают вентили, с помощью которых перекрывается вода при замене. Данные модели, как правило, изготавливаются из нержавеющей стали, латуни и меди. А главное, они имеют невысокую стоимость.

Электрические

Данная модель используется в случае, если отсутствует возможность подключения водяного полотенцесушителя. Существуют два основных варианта – настенный и напольный. Первый из них имеет наиболее разнообразный дизайн и применяется в помещениях небольшого размера. Отдав предпочтение этому варианту, необходимо особое внимание уделить потребляемой мощности, чтобы рассчитать заранее примерные затраты на электроэнергию. В таком случае схемы подключения полотенцесушителя могут быть следующими:

  • Открытая – используется вилка и розетка.
  • Закрытая – проводка укладывается в конструкцию стены.

Основные особенности электрических полотенцесушителей:

  • Зачастую такие устройства оснащены регулировкой температуры.
  • Их допускается устанавливать не только в ванной комнате, но и в других помещениях.
  • Благодаря разнообразным дизайнерским решениям вы сможете выбрать модель, которая идеально впишется в дизайн помещения.

Комбинированные

Данная модель сочетает в себе одновременно свойства электрического и водного оборудования, однако по конструкции они близки к водным моделям. В данном сантехническом оборудовании течет горячая вода, а также имеются нагревательные элементы, позволяющие ему функционировать даже при отключенном отоплении. В отличие от обычных моделей, такой полотенцесушитель будет стоить в несколько раз дороже.

Инструменты и материалы

Чтобы выполнить подключение полотенцесушителя к стояку, вам потребуются следующие инструменты и материалы:

  • Полотенцесушитель.
  • Кронштейны, необходимые для крепления устройства.
  • Полипропиленовые трубопроводы.
  • Полипропиленовые фитинги и муфты.
  • Нож для резки пропилена.
  • Аппарат для сварки.
  • Шаровые краны – 2 или 3 штуки.

Основные этапы

Подключение полотенцесушителя «лесенка» или любого другого типа выполняется следующим образом:

  1. Демонтаж старого устройства.
  2. Замена стояка.
  3. Установка шаровых кранов и байпаса (перемычки).
  4. Сварка полипропиленовых трубопроводов.
  5. Монтаж и последующее подключение полотенцесушителя.

Демонтаж

Иногда перед подключением нового полотенцесушителя требуется демонтаж старого. В настоящее время существуют две основные схемы подключения полотенцесушителя старого образца:

  • Современные устройства.
  • Змеевики старого образца.

Демонтаж современной конструкции

В случае если современное оборудование было правильно установлено, с разъемными соединениями, то его будет несложно заменить. Важно, чтобы новое сантехническое устройство было аналогично старому и по центрам присоединительных патрубков имело такие же размеры.

Новое оборудование должно совпадать с центром присоединительных патрубков. Необходимо снять полотенцесушитель, уже отслуживший свое, а затем на ответные части разъемов установить новый, подключить к системе и закрепить его на стене.

Демонтаж старого змеевика

Гораздо сложнее заменить старый советский змеевик. В таком случае полотенцесушитель с боковым подключением устанавливается совместно с заменой стояка. При этом она может быть частичной (в своей квартире) либо полной. Однако менять часть старого трубопровода нецелесообразно, желательно полностью заменить стояк. Для этого потребуется договориться с соседями снизу и сверху, чтобы у них подключить новый стояк. Это довольно часто практикуется, так как очень опасно оставлять старые трубы в перекрытии.

Замена стояка

Как только будут согласованы все вопросы, нужно будет отключить подачу воды. В большинстве случаев данная процедура осуществляется совместно с обслуживающей организацией. Далее при помощи болгарки вырезается стояк вместе со змеевиком: сначала в своей квартире, после в соседних. После чего нужно нарезать резьбу на трубопроводе у нижних и верхних соседей, подключить трубы и ввести их в свою ванную комнату через перекрытия.

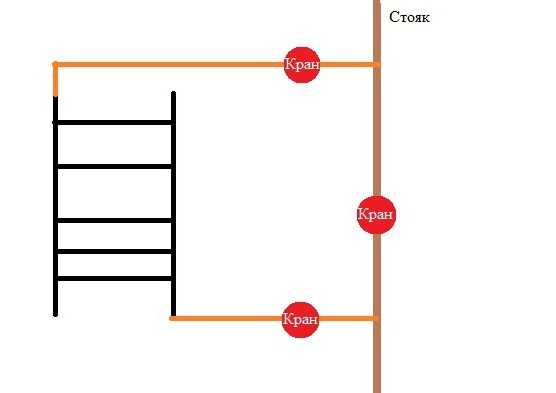

Установка перемычки

Перемычка является своего рода палочкой-выручалочкой в непредвиденных ситуациях. Ее монтаж необязателен, но крайне желателен. Так, к примеру, в местах соединения полотенцесушителя образовалась течь, которая становится все интенсивней с каждой минутой. И совершенно нет времени звонить в аварийную службу и ждать больше часа их приезда.

Так вот, чтобы не зависеть от подобных ситуаций, и устанавливают байпас. Внешне он представляет собой обыкновенный участок трубопровода. Чтобы его установить, на концы полотенцесушителя монтируются обыкновенные шаровые краны, с помощью которых можно перекрывать поток воды при необходимости.

Водяной полотенцесушитель: боковое подключение

Этот вариант конструкции позволяет устанавливать сантехническое оборудование в стандартный стояк для полотенцесушителя или в существующую сеть горячего водоснабжения. Другими словами, для него не требуется подготовка дополнительного водоотвода. Однако полотенцесушители водяные с боковым подключением имеют один небольшой недостаток – это наличие сварных элементов. Но при надлежащем качестве сантехнического оборудования данная модель прослужит долго.

При подключении данного устройства необходимо учитывать следующие параметры:

  • Соответствие диаметров трубопровода.
  • Межосевой интервал – расстояние между выходным и входным отверстиями.

Допускается выполнять боковое подключение полотенцесушителя «лесенка» с использованием водопроводных муфт. При этом запрещено выполнять переход от трубопроводов с большим диаметром к трубам с меньшим сечением, так как это может привести к повышению давления в приборе, что спровоцирует протечки или вовсе разрыв сварных соединений.

Кроме того, полотенцесушители водяные с боковым подключением устанавливаются в таких ситуациях, когда планируется закрытие водопроводных труб посредством кафельной плитки. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

Устанавливая полотенцесушитель с боковым подключением, важно помнить, что подача воды осуществляется под давлением, соответственно, места соединения должны выдерживать резкие перепады и сильный напор подачи воды.

Как правильно выполнить подключение?

Устанавливать оборудование в помещении ванной комнаты необходимо в соответствии с принятыми стандартами. Таким образом, схема подключения полотенцесушителя к стояку горячего водоснабжения должна отвечать требованиям СНиП 2-04-01-85. К отопительной системе подобная конструкция подключается в частных домах, которые оснащены системой индивидуального отопления.

В многоквартирных строениях монтаж целесообразней проводить в полном соответствии с проектом, при необходимости - к отдельному стояку. Этот подход вполне оправдан, ведь центральная отопительная система функционирует лишь в холодное время года, а подача воды осуществляется постоянно.

На принцип подключения не влияет тип полотенцесушителя: важно грамотно обеспечить подачу и отток. В результате будет производиться регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие способы подключения:

  • Устройство с верхним подключением.
  • Полотенцесушитель с нижним подключением.
  • В нижней части сантехнического устройства.
  • Подключение по диагонали (используется для «лесенок»).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Основные моменты

Чтобы подключить любое оборудование в ванной комнате, необходимо обладать профессиональными навыками. Так как погрешности в замерах в несколько миллиметров способны привести к большим неприятностям и проблемам с эксплуатацией. Если возникла потребность в установке полотенцесушителя, то следует обратиться к опытному специалисту.

Важно учитывать особенности и тонкости проведения работ:

  • Проведение точных замеров.
  • Определение месторасположения конструкции.
  • Наличие муфт, фитингов, кронштейнов и остальных дополнительных деталей.
  • Выбор способа подключения.

Установка в ванной комнате полотенцесушителя относится к разряду непростых сантехнических работ. Поэтому если нет уверенности, не нужно искушать судьбу и пробовать выполнить установку самостоятельно. Последствия могут быть самыми различными: от банальных протечек трубопроводов, закрытых керамической плиткой, до порчи кафеля в процессе навешивания кронштейнов.

Перед началом работ важно определиться, под силу вам такая работа или нет. Даже если вы решите не выполнять ее самостоятельно, то хотя бы будете знать последовательность установки, что позволит вам контролировать качество монтажа нанятых специалистов.

Привлечение профессионалов – это наиболее верное и взвешенное решение, таким образом, у вас получится не только сэкономить время и нервы, но и получить превосходный результат. Быстрая сушка белья станет приятной реальностью, полотенца будут свежими и сухими, а ванная комната – комфортной.

fb.ru

Схема подключения полотенцесушителя к ГВС и стояку

Подключение полотенцесушителя к ГВС не очень сложная процедура, но, как и монтаж любого оборудования в систему требует соблюдения определенного порядка операций и соответствия нормам СНиП 2-04-01-85. Конечно, можно подключить полотенцесушитель в систему отопления, что особенно часто практикуется в частых домах с индивидуальным отоплением. Но наиболее распространенным и оптимальным способом подключения при централизованном отоплении является подключение через систему горячего водоснабжения. Одно из важных преимуществ такого подключения – независимое функционирование обогревателя от отопительного сезона, т.е. схема подключения полотенцесушителя к стояку с горячей водой позволяет при пользовании водой получить обогрев помещения.

Принцип подключения всех видов полотенцесушителей один: к одному концу устройства организуется подвод воды, ко второму – обратка (отток воды).

В зависимости от модификации полотенцесушителя есть разные варианты подключений:

  • Подключение с расположением вверху, когда горячий теплоноситель подводится вверху и отводится снизу;
  • Подключение снизу;
  • Подключение по диагонали с подводом сверху и отводом внизу на противоположной стороне. Такое подключение может комбинироваться с верхним и нижним в сушилках типа «лестница».
  • По центру в нижней части полотенцесушителя.

Иногда встречаются модели на 4 точки подключения. Обычно это довольно большие сушилки с горизонтальным расположением труб для сушки, для которых требуется большая интенсивность нагрева.

Подготовительные работы перед врезкой в систему ГВС

1. Если ранее уже была установлена модель, которая морально устарела или подверглась коррозионным деформациям, то ее демонтируют.2. После приобретения нового агрегата необходимо нанести на стену разметку для крепежа с учетом особенностей и габаритов нового полотенцесушителя. При разметке необходимо учитывать, что полотенцесушитель должен находится от стояка на расстоянии не более 2м – в противном случае будут слишком существенные теплопотери.3. Перед фиксацией крепежа строительным уровнем проверяют точность расположения горизонтали.4. Фиксация крепежных элементов. Лучшим вариантом является не жесткое, а регулируемое крепление за счет резьбового соединения.

Важно! Все работы по подключению проводятся только после отключения подачи воды на стояк через центральный кран.

Подключение полотенцесушителя в ГВС

Схема установки полотенцесушителя может осуществляться по двум способам:

1. Последовательное подключение обогревательной батареи в систему горячего водоснабжения, т.е. магистраль от центрального крана до водопроводного смесителя разрывается, а это место подключается полотенцесушитель. Стоит отметить, что такое подключение довольно существенно влияет на изменения температуры воды в кране, поэтому использовать его при малых температурах воды в магистрали не актуально, ведь полотенцесушитель будет отбирать практически все тепло, а из крана будет литься слегка теплая вода.

2. Параллельное подключение, при котором создаются ответвления в магистрали горячего водоснабжения для подключения полотенцесушителя, а между врезками устанавливается кран, регулирующий прохождение потока горячей воды через отопительное устройство. Такая схема подключения полотенцесушителя к ГВС нередкая, ведь она актуальна при очень высоких или низких температурах воды в магистрали, чтоб оставалась возможность регулировки тепловых режимов воды из крана и обогрева.

Технология врезки полотенцесушителя в систему горячего водоснабжения достаточно проста, но прежде необходимо определиться со способом подключения. Если в магистрали горячего водоснабжения гарантированно держится постоянная температура воды в пределах 60-70 градусов, то можно использовать упрощенную последовательную схему подключения полотенцесушителя к стояку. Но, в жизни все случается, поэтому рекомендуется для перестраховки использовать вторую схему подключения с параллельными отводами и регулирующими прохождение теплоносителя кранами.

Что необходимо для подключения полотенцесушителя к ГВС

1. Обычно полотенцесушитель продается в комплекте с крепежными и монтажными элементами, но в любом случае при покупке необходимо проверить их наличие, а при необходимости (отсутствие или ненадежная конструкция) приобрести их дополнительно. При выборе монтажных и крепежных элементов необходимо учитывать общую (рабочую, с жидкостью) массу полотенцесушителя.

2. Схема подключения полотенцесушителя к ГВС требует приобретения дополнительных соединительных фитингов, для чего берется в расчет способ крепления на полотенцесушителе и водопроводной магистрали:

При прокладывании новой коммуникации для обогревателя чаще всего используют металлопластиковую трубу, которая может соединяться, либо за счет специальных резьбовых фитингов, либо методом температурной пайки. В любом случае не допускается установка труб уменьшенного сечения относительно имеющихся коммуникаций.

Если после центрального водопроводного крана остались старые стальные трубопроводы, то лучше всего модернизировать (заменить) все водопроводные коммуникации. В противном случае придется устанавливать большое количество переходников со старых труб на новые.

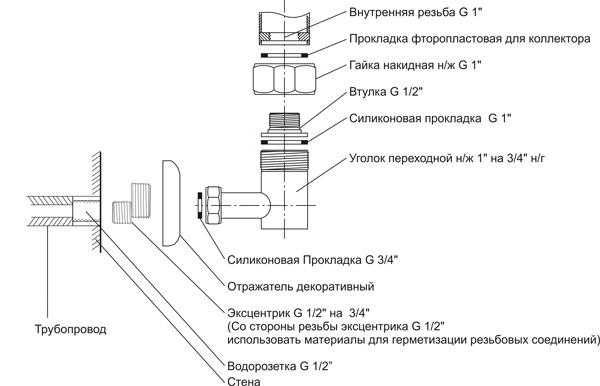

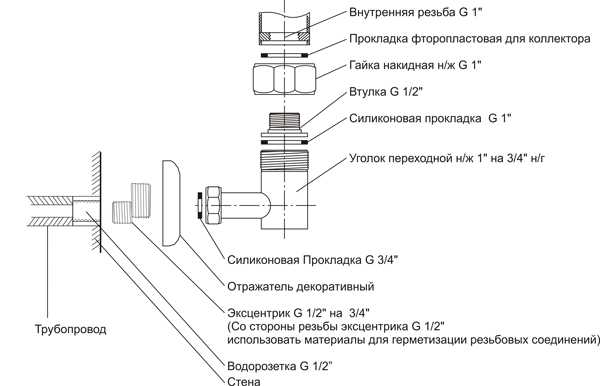

Если обогреватель имеет наружные резьбы (штуцер), то необходимо приобрести разъемные муфты с внутренней резьбой («американки»), которые позволят в случае необходимости беспроблемно демонтировать полотенцесушитель. Моделей разъемных резьбовых муфт достаточно много, чтобы правильно подобрать их для врезки в водопроводные коммуникации.

3. Схема установки полотенцесушителя должна обеспечивать безопасный съем или отключение обогревателя, поэтому соединительные «американки» устанавливаются на запорные краны, подключенные к водопроводной магистрали. При этом «прямую» водопроводную магистраль к крану-смесителю рекомендуется оставить, а на нее установить в районе ответвлений полотенцесушителя запорный кран.

4. Правильное расположение полотенцесушителя по горизонтали очень важно для его надежной работы, т.к. может в обогревателе образовываться воздушная пробка, не позволяющая полному прогреву трубы. Для ликвидации подобных проявлений в схему включают краники Маевского.

aquagroup.ru

Схема подключения полотенцесушителя: порядок монтажа

Так как необходимость в полотенцесушителе возросла, современное производство техники создает новые модели, все более удобные и простые.

Сегодняшние производители предлагают два вида полотенцесушителей:

  • водяной: устройство для сушки монтируется к системе отопления или к системе ГВС; в первом случае механизм работает лишь в отопительный сезон, во втором случае – полотенцесушитель можно эксплуатировать круглогодично;
  • если случаются перебои или неполадки с горячей водой, устройство также будет не работать;
  • электрический: подключается к электричеству, поэтому работает по необходимости, устройство можно самостоятельно выключать и включать; механизм не зависит ни от ГВС, ни от отопительного сезона, поэтому перебои с работой не страшны;
  • электрические устройства для сушки оснащены терморегулятором, что позволяет регулировать его температуру: преимущество велико, ведь теперь в зимнее время вы сможете нагреть все помещение ванной комнаты.

Современный полотенцесушитель

В установке электрического полотенцесушителя зачастую вопросов не возникает, достаточно лишь инструкции входящей в комплект. Механизм прикрепляется к стене и включается в розетку. Главное, не перепутать, где находится нагревательный элемент, так как он в обязательном порядке должен находиться в нижней части устройства.

А вот при монтаже водяного полотенцесушителя возникает довольно много вопросов. Провести подключение к системе отопления или к системе ГВС не так легко, поэтому этот вопрос мы оговорим отдельно.

Особенности подключения

Схема подключения полотенцесушителя к ГВС или к системе отопления не так сложна, но, как и подсоединение любой другой техники требует определенного порядка работы, который станет залогом на дальнейшую успешную работу устройства.

Водяные устройства для сушки подключают к системе отопления крайне редко, разве что в частных домах, где обогрев дома происходит индивидуально. В таком случае работа полотенцесушителя не зависит от коммунальных служб.

Более разумным и выгодным вариантом является подключение к системе горячего водоснабжения (ГВС). Подобная схема подключения довольно выгодна, ведь когда вы пользуетесь горячей водой, вы одновременно отапливаете и ванную комнату.

Основной принцип подключения любого полотенцесушителя: механизм обладает двумя концами, один из которых нужен для подвода горячей воды, второй – для отвода воды.

В зависимости от типа устройства для сушки отличают несколько вариантов подключения:

  1. Подсоединение с верхним расположением: теплоноситель, в нашем случае – это горячая вода, подключается в верхней части механизма, а отвод воды находится снизу.
  2. Подсоединение с нижним расположением: подвод горячей воды снизу, отвод – сверху.
  3. Диагональное подключение: вода подключается вверху устройства, ее отвод установлен внизу противоположной стороны механизма. Подобная схема встречается в моделях – лестницах.
  4. Нижнее центральное подключение изделия для сушки.

    Полотенцесушитель в ванной комнате

Если вы собираетесь приобрести массивный и большой механизм, будьте готовы к тому, что точек подключения будет четыре. Полотенцесушитель будет обладать крупными горизонтальными трубами и требовать более высокую интенсивность нагрева.

Что делаем перед подключением?

Первым и главным шагом в подключении устройства для сушки является полное отключение водоснабжения центральным краном. Только после этой задачи можно проводить любые работы по установке или демонтажу сушилки для полотенец.

Подготовительный этап:

  • предыдущая модель, которая устарела или сломалась, подвергается демонтажу;
  • учитывая габариты нового устройства, нанесите на стену разметку для монтажа; очень важно соблюдать правило расстояния: между полотенцесушителем и стояком должно быть не менее 2 м;
  • перед тем как зафиксировать крепежные элементы, проверьте их уровнем по горизонтали;
  • чтобы зафиксировать крепеж для механизма используйте регулируемое крепление, так как жесткое не столь удобное и функциональное.

Подготовительные работы перед подключением нового изделия окончены, можно приступать к непосредственной цели.

Подключаем к ГВС своими руками

Провернуть подобное задание самостоятельно можно двумя путями:

  1. Способ последовательного подключения.
  2. Способ параллельного подключения.

Последовательное подсоединение

Вместо магистрали от центрально крана до водопроводного смесителя монтируется полотенцесушитель. Важно знать, что подобное подключение существенным образом влияет на перепады температуры в кране. Соответственно, если в ваших кранах и так небольшая температура воды, подобное подключение устройства для сушки не подходит, ведь оно заберет оставшуюся температуру. И из вашего крана будет течь слегка теплая вода.

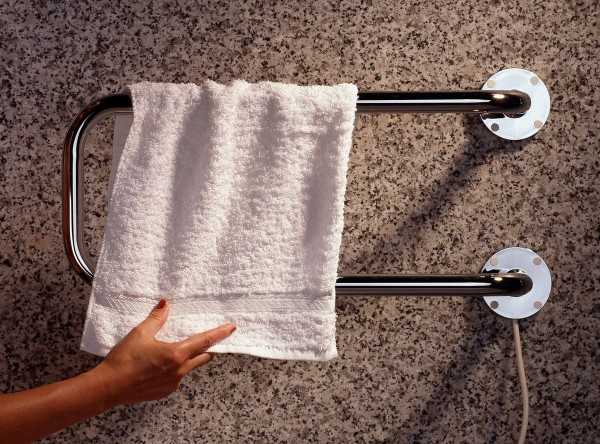

Один из популярных полотенцесушителей.

Параллельное подсоединение

Для подключения водяного механизма к трубопроводу, который подает горячую воду, создаются специальные ответвления. А между ним монтируется кран, регулирующий циркуляцию воды в полотенцесушителе.

Подобная схема подключения довольно актуальна, так как позволяет работать устройству при любых температурах в водопроводе.

Процесс подключения механизма довольно прост, главное, выбрать способ подключения. Если в системе ГВС постоянно сохраняется температура от 600С до 700С – выбирайте последовательное подсоединение. Но параллельный способ более безопасен, ведь с температурой воды может всякое произойти.

Рекомендации специалистов по установке и подключению полотенцесушителя:

  1. Отключите воду в стояке.
  2. Установите байпас (на тройники либо на трубы). Он оснащен тремя вентилями: два монтируются в местах соединения с изделием, а третий – регулирует циркуляцию воды внутри.
  3. Прикрепите к стене кронштейны и зафиксируйте полотенцесушитель.
  4. Устройство для сушки подключается к вентилям на байпасе, то есть водопроводные трубы подсоединяются к изделию с помощью втулок либо дополнительных фитингов.
  5. Поочередно откройте краны, наполните механизм водой, проверьте, нет ли протечек.

Монтируя изделие, обязательно проверьте его уровень, ведь расположение по горизонтали очень важно для дальнейшей работы изделия. Неправильное расположение полотенцесушителя может привести к возникновению воздушных пробок, которые препятствуют полному прогреву механизма.

Устройство для сушки – это функциональное и практичное изделие в ванной комнате, которое одновременно и прогревает помещение и сушит полотенца. Правильное подключение полотенцесушителя к системе отопления или ГВС – это залог качественной и долговечной работы, поэтому постарайтесь провести монтаж внимательно и согласно инструкции.



vannalife.ru

Как правильно подключить полотенцесушитель к стояку в ванной

Содержание статьи:

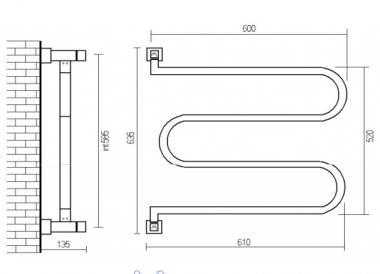

Схема установки 1

Данная статья пригодится вам в качестве практического руководства рассказывающего как правильно подключить полотенцесушитель к стояку в ванной. Трудно представить себе жизнь в квартире без полезного и удобного предмета который называют полотенцесушителем. По сути полотенцесушитель- это дополнительная труба в ванной, которая должна быть всегда горячей. На нее можно вешать полотенца и предметы одежды, которые будут быстро высыхать за счет температуры полотенцесушителя.

Куда подключить полотенцесушитель?

Чаще всего вопрос куда подключить полотенцесушитель отпадает сам собой, по тому что обычно удобнее всего размещать его в ванной, но встречаются Полотенцесушители на кухнях или в отдельной комнате туалета, что на наш взгляд не очень удобно. Дело в том, что полотенцесушитель подключается к стояку горячей воды, по этому место где он может быть регламентируется расположением стояка.

Как правильно подключить полотенцесушитель к стояку в ванной?

Существует два способа подключить водяной полотенцесушитель к стояку. Если у вас есть стояк с горячей водой, по полотенцесушитель врезается туда. Реже полотенцесушитель подключают к отопительной системе, но это не целесообразно так как горячим в этом случае прибор будет только в отопительный сезон, а все остальное время от него не будет никакой пользы, разве что в качестве вешалки. Полотенцесушители бывают электрические и водяные. В статье пойдет речь о водяных, так как электрические не требуют врезки в стояк и устанавливаются как напольный обогреватель, питаясь от сети.

Перед тем как подключить водяной полотенцесушитель к стояку возможно потребуется демонтировать старый полотенцесушитель, который уже был установлен в вашей квартире до этого. Учтите, что перед тем как подключить полотенцесушитель в ванной вам придется сходить в ТСЖ и договориться об отключении стояка с горячей водой. Только после того как он будет отключен можно будет начинать работы по демонтажу старого полотенцесушителя и правильному подключению полотенцесушителя к стояку. Для того что бы правильно подключить полотенцесушитель к стояку можно воспользоваться несколькими схемами

  1. Последовательное подключение. Полотенцесушитель подключается к горячему водоснабжению. Для этого от трубы с горячей водой которая идет к смесителю делается ответвление и полотенцесушитель подключается туда. Недостаток данного способа заключается в том, что из крана будет идти чуть теплая вода.
  1. Схема подключения 2

    Параллельное подключение данный способ является более правильным подключением полотенцесушителя. К стояку полотенцесушитель врезается на прямую, тогда не происходит потери тепла. Правильно подключать полотенцесушитель в ванной предварительно установив на трубу к которой он подсоединяется специальные краны. Это позволит регулировать температуру в приборе а так же облегчит его снятие в случае необходимости.

Стоит заметить что вход воды в полотенцесушитель должен быть вверху, а выход внизу, так как вода по прибору идет сверху вниз. Часто при подключении полотенцесушителя к стояку в ванной приходится частично или полностью менять стояк. Для этого трубы нужно соединить друг с другом.

Для монтажа полотенцесушителя удобнее всего использовать трубы из металлопластика. Ее удобно соединять из-за наличия резьбовых фитингов, а так де можно припаивать. Трубы должны быть той же ширины что и трубы ваших коммуникаций.

Лучше заменить весь стояк, тогда вам не придется делать много стыков которые возможно потом потекут. Новые полотенцесушители часто имеют штуцер, что бы установить такой нужны разьемные муфты, имеющие внутреннюю резьбу. В дальнейшем такой полотенцесушитель будет легко снимать и ставить

Что бы полотенцесушитель работал правильно его нужно расположить по горизонтали. Установите краник Маевского. Это делается для того, что бы препятствовать образованию воздушной пробки в полотенцесушителе. В противном случае он не сможет функционировать.

Как правильно установить полотенцесушитель лесенку?

Для того что бы правильно установить полотенцесушитель лесенку вам достаточно ознакомиться с текстом выше. Все водяные Полотенцесушители устанавливаются по схожей схеме.

santehnicheskij-mir.ru
