Электропроводка гаража своими руками. Проводка в гараже своими руками схемы


Монтаж проводки в гараже своими руками: схема

Монтаж проводки в помещении является существенной необходимостью, ведь для автовладельцев помещение гаража является не только местом, куда можно поставить машину, но и мастерской, где можно что-либо отремонтировать. А кроме того, гараж может служить еще и хранилищем инструментов, запчастей, каких-то габаритных, сезонных вещей, а также местом душевного отдыха для мужской части населения.

Все это объясняет, почему несколько источников освещения, плюс 2-3 розетки — это необходимый минимум для такого помещения. С другой стороны, это все же не двухэтажный дом и не квартира, так что проведенная электропроводка в гараже своими руками — отличный вариант сэкономить на услугах электрика.

Вернуться к оглавлению

Самостоятельный монтаж

Как провести электричество в гараж? Даже если вам не приходилось профессионально заниматься этим ранее, подключить электричество к гаражу без привлечения сторонних специалистов своими руками не стоит считать сверхсложной задачей. В этой работе мы предлагаем вам подробнее рассмотреть, как сделать электропроводку в гараже с соблюдением необходимых норм безопасности и без лишних финансовых затрат.

В зависимости от того, из какого материала стены в вашем гараже, следует тот факт, насколько реально сделать проводку закрытого типа. Конечно, если есть выбор, для такого помещения лучше всего было бы спрятать провода в стене, но если это невозможно из-за слишком тонких или металлических стен, то можно воспользоваться другими средствами.

Специально для таких случаев существуют металлические или гофрированные трубы, короба, резиновые шланги, которые препятствуют внешнему воздействию на провода, не давая их повредить случайным образом. В данном случае эстетический вид электропроводки отодвигается на второй план, главное — безопасность.

Перед тем как начинать подключение электричества к гаражу, следует с определить, какая схема электропроводки в гараже. Для начала достаточно определиться с количеством светильников и их размещением на стене помещения. Наилучшим вариантом будет перенести схему проводки на стены с помощью длинного троса или шнура, намоченного в краске.

Вернуться к оглавлению

Советы профессионалов

Вместе с тем, специалисты рекомендуют сделать расчет проводки под понижающий напряжение трансформатор. В гараже важно, чтобы напряжение было недостаточно сильным, дабы не загорелась пропитанная маслом или бензином ветошь, которую часто можно встретить в процессе ремонтных работ в этом помещении. Да и в целом — в гараже нередко хранится какое-либо вещество, в той или иной степени горючее. Так что монтаж электропроводки в гараже должен учитывать и такие моменты.

Чтобы все работы по подключению электричества проводились законно, перед проведением электричества в гараж, необходимо согласовать этот вопрос с представителями Энергонадзора.

Если здание гаража отстоит от линии электропередач на более чем 25 метров, то понадобится устанавливать дополнительные столбы, причем минимальная высота расположения провода — около 2,75 м. А в случае если провода буду проходить над дорогой или пешеходной зоной, то и вовсе от 6 до 3,75 м.

Через стену провод может вводиться не менее, чем на высоте 2,75 м, и для подключения его понадобятся специальные изоляторы снаружи, которые должны располагаться не менее, чем на расстоянии в 20 см друг от друга. В случае, если высота гаражной постройки не превышает необходимые 2,75 м, то чтобы подключить электросеть, владельцу придется воспользоваться трубостойкой (стальной трубой) с прикрепленными к ней изоляторами.

Этот вариант позволяет сделать ввод проводов через кровлю постройки, тем более что трубостойка зачастую крепится именно к стропильной системе.

Вернуться к оглавлению

Другие варианты расположения кабеля

В некоторых случаях удобнее будет располагать кабель под землей, в специальном защищенном коробе. Тогда отверстие ввода находится в фундаменте. Удобнее всего было бы выделить одну линию на пару светильников общего назначения и еще одну линию — на смотровую яму или погреб, если он есть.

Для розеток разводка электропроводки в гараже может быть различной — на усмотрение владельца, но наиболее рационально будет развести их по правой и левой линиям, чтобы уменьшить вероятность остаться без электроэнергии, в случае поломки в электросети.

Надо сказать, что смотровая яма, как и погреб, считается помещением с повышенной влажностью, а потому напряжение для осветительных приборов в ней не должно быть больше 42 В. В этой связи снова возникает тема уместности понижающего трансформатора. Можно, конечно, использовать обычные электроприборы, но в таких условиях это неоправданный риск, который может стоить жизни.

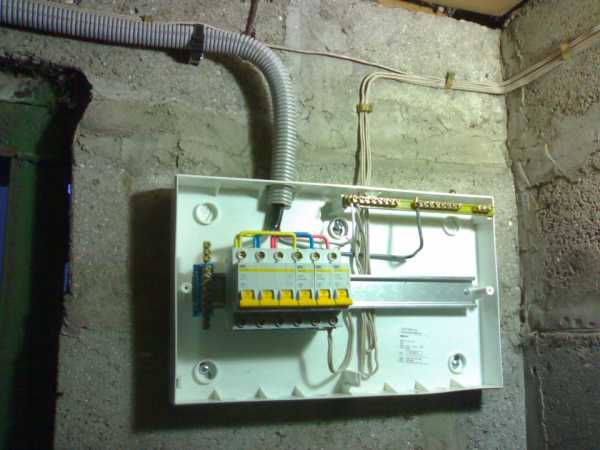

Следующим шагом будет монтаж электрощитка. Многим кажется, что монтировать электрощиток для гаража своими руками — это чрезвычайно сложная работа, которую невозможно выполнить без специалиста. Но если стараться делать все поэтапно, то вполне можно с этим справиться. Чтобы правильно подключить электрощиток, его понадобится закрепить дюбелями на стене из бетона или же саморезами к стене, изготовленной из профнастила. После чего можно приступать к установке DIN реек и автоматов, расположенных внутри щитка.

Если в данном случае предусмотрена подводка трехфазного напряжения, то необходимо помнить о том, чтобы именно такой автомат и был установлен. Общий автомат на однофазные подключения монтировать следует отдельно, а напряжение в 40 А будет вполне уместным для гаражных нужд.

Для большей безопасности на месте ввода в электрощит потребуется установить заземление. Наиболее простой вариант того, как сделать заземление в гараже, — это установка в землю вертикально расположенных металлических стержней, диаметр которых около 1,5см, и соединенных друг с другом полосой из стали. При этом сопротивление данной конструкции не должно быть более 4 Ом.



Вернуться к оглавлению

Что еще важно знать?

Для каждой линии потребуется подключить собственную распределительную коробку. Но, как уже упоминалось, если нет возможности или желания для проведения электричества в гараже скрытой в стене проводкой, то вполне можно воспользоваться для этой цели гофротрубой. Она как футляр будет защищать провода от сконденсировавшейся влаги, если гараж не отапливается постоянно.

Внутрь щитка гофротрубу можно заводить на глубину в 10-15 мм, таким же образом следует поступать и с распределительными коробками. Соединение проводов между собой можно сделать с помощью клемм.

Найти способ крепления для проводов, заключенных в гофротрубу, совсем не сложно. Наиболее простым способом это можно сделать с помощью специальных клипс для такой трубы, которые крепятся на дюбеля, засверленные в стену. Впоследствии это поможет легко определиться с разметкой дюбелей для установки стеллажа без риска повреждения проводки. Дополнительный крепеж проводов может проводиться с помощью дюбелей, оснащенных специально предназначенными для этого хомутами.

По потолку, если он состоит из металлических реек, проводка в гофротрубе может идти в профиле, в качестве крепления для проводов можно использовать те же пластиковые хомуты. Правила предписывают проводить разводку параллельно поверхности пола, на расстоянии около 20 сантиметров от потолка.

Если же есть необходимость осуществить монтаж внутренней электропроводки скрытым способом, то делается это так же, как и в жилом доме или квартире. Установка такого типа проводки своими руками довольно проблематична и требует больших трудозатрат, так что к ней прибегают в редких случаях.

Стены при этом должны быть хотя бы кирпичными, а работы по укладке проводки проводят до этапа нанесения штукатурки. При этом необходимо позаботиться о том, чтобы концы провода, требующие соединения, были тщательно спаяны и зафиксированы изолентой.

Крайне важно провести подключение электрики в гараже внимательно и со всей ответственностью. Поленившись на каком-то этапе (например, спаять провода или зафиксировать их изолентой), можно в лучшем случае получить дорогостоящий ремонт, а в худшем — пожарную опасность. Особенно учитывая, что гараж считается местом с повышенной опасностью, и электрооборудование должно использоваться соответствующее.

moigarazh.ru

Как сделать электропроводку в гараже своими руками

Май 16, 2014

Электропроводка и ее соединения

13397 просмотров

Удобства и возможности по ремонту в гараже многократно  возрастут после того, как Вы проведете в свой гараж электричество. Электропроводка в гараже начинается с электрощита. Рекомендую прочитать наши статьи по установке и выборе электрического щитка для гаража.

После того как электрощит установлен и подключен, следующим этапом будет прокладка электропроводки и монтаж электрических розеток, выключателей и освещения.

Сразу необходимо определиться как или в чем будем прокладывать электрические кабели. Гараж относится к техническим помещениям, поэтому делать скрытую проводку внутри стен не имеет смысла, поэтому она крепиться открыто по стенам.

Способы разводки электропроводки в гараже.

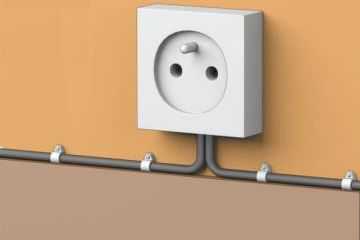

  • Открыто по стенам. Очень дешевым и быстрым способом будет просто закрепить кабель по поверхности стен и потолков.  Рекомендую прочитать нашу статью «Как закрепить кабель«, из которой Вы узнаете про все методы крепления электрических кабелей и подберете наиболее Вам подходящий вариант. Недостатками этого способа монтажа является:
    1. Не подходит для укладки по сгораемым основаниям, потому что категорически запрещено укладывать электропроводку по легковоспламеняющимся основаниям (дерево, фанера и т. п.)
    2. Не эстетично.
    3. Не безопасно. Кабель не защищен от случайных механических повреждений.

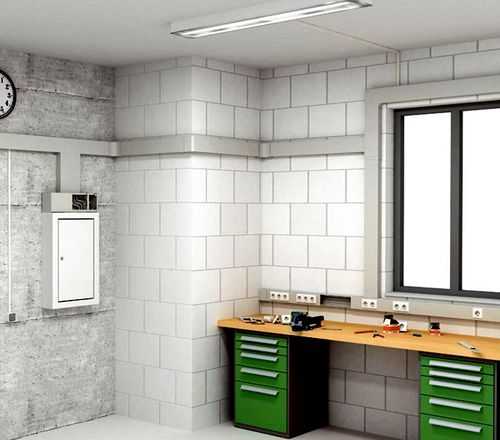

  • Монтаж в ПВХ коробе является оптимальным решением для гаража, но чуть более дорогим и трудозатратным методом монтажа для быстрого крепления в нем электрической проводки.Как крепить своими руками в ПВХ коробе читаем здесь. Вариантов монтажа два:
    1. В коробе шириной 100 мм, который позволяет внутри себя крепить специальные модульные розетки и выключатели.  Более дорогой вариант и для гаража не вижу смысла его использовать.
    2. Альтернативный вариант с использованием любых накладных распределительных коробок, розеток и выключателей, к которым электрические кабели прокладываются в тонких коробах шириной 15-20 мили метров.   Именно этот вариант Я и рекомендую использовать для стен.
  • Встречается в гаражах и прокладка электропроводки в ПВХ трубах. По сравнению с ПВХ коробами чуть более дорогой вариант и более громоздкий (трубы крепятся не вплотную к стене, а на клипсы). Но за то монтаж в трубах прекрасно смотрится и подходит для потолков.  Как крепить в трубах читаем тут.
  • Для крепления по деревянным или другим легковоспламеняющимся основаниям открыто по стенам и потолкам гаража рекомендую использовать два метода:
    1. На металлической полосе, на которую сверху крепится кабель. Желательно, что бы между электрическим кабелем и горючим основанием было не менее 2 сантиметров. Этот способ прекрасно подходит для потолков и крепления электропроводки выше 1.7 метра от пола, т. е. там где маловероятны случайные механические повреждения. Только не используйте металлическую монтажную ленту с отверстиями- полоса должна быть обязательно цельной.

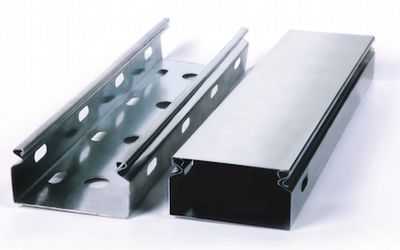

    2. В металлическом коробе с крышкой рекомендую делать cпуски на розетки и выключатели. Таким образом Мы защищаем электропроводку от механических повреждений. Только не используйте перфорированный лоток (на рисунке слева), а только цельнометаллический (на рисунке справа). Помните, что металлический короб и полоса должны все  иметь между собой электрическое соединение и заземлены на корпус электрощитка.

Для подвала или смотровой ямы гаража существуют особые требования безопасности. О том как там сделать своими руками читаем здесь.

Как провести электропроводку в гараже.

  1. Сразу составляем схему электроснабжения гаража по этой инструкции. Где и как ставить светильники читаем здесь.
  2. Покупаем необходимое количество распределительных коробок, накладные электрические розетки и выключатели. Светильники берите пылезащитные.
  3. Подсчитываем необходимую длину кабеля и покупаем марки ВВГ нг 3х1.5 для прокладки в ПВХ трубах или коробе, для открытой прокладки или по легковоспламеняющимся основаниям- марки ВВГ нг LS 3х1.5.
  4. После того как все купили, приступаем к установке всех светильников, розеток и выключателей. а так же распределительных коробок в необходимых местах над розетками и обязательно над всеми выключателями.
  5. Далее прокладываем выбранным способом электропроводку и подключаем ее к электрощиту, светильникам, розеткам и выключателям.
  6. Распаиваем распределительные коробки.
  7. Включаем автоматы и проверяем работу.

В гараже электропроводку проще сделать чем в квартире, поэтому ее можно сделать самостоятельно без привлечения специалистов. Как установить и подключить освещение, розетки и выключатели Вы найдете в других статьях на нашем сайте. Только всегда соблюдайте меры электробезопасности.

jelektro.ru

Проводка в гараже своими руками, видео

Чтобы в гараже было удобно производить ремонт и обслуживание автомобиля, необходимо позаботиться о хорошем освещении этой постройки. Первый шаг на пути к освещению гаража — обустройство проводки. Если перед вами стоит такая задача, посмотрите видео про проводку в гараже своими руками. Они помогут вам разобраться в тонкостях процесса.

Общие правила монтажа проводки, которые справедливы и для гаражных работ, раскрываются в видеороликах, представленных ниже. В первом видео вы найдете рекомендации по разметке стен.

В этом ролике показан процесс укладки проводов.

Следующий этап работы — монтаж распределительной коробки.

Этот ролик посвящен завершающим этапам работы по монтажу проводки.

Предлагаем вашему вниманию видеообзор организации проводки в гараже.

Если есть необходимость заменить старую проводку в гараже на новую, посмотрите этот ролик. Его автор рассказывает о том, как менял счетчик и проводку в гараже.

Этот ролик посвящен модернизации освещения в гараже и переносу выключателей.

Мастер продолжает работу по организации освещения в гараже.

Последняя редакция: 26.02.2016 Автор: Юлия Романенко

kaksdelatgarazh.ru

КАК СДЕЛАТЬ - Электропроводка в гараже



     Электропроводка в гараже – еще одна важная часть работ по созданию удобного, функционального и даже уютного гаража-мастерской. Хотя электропроводка в гараже не сильно отличается от электропроводки в квартире, но все же она имеет ряд особенностей.

Как сделать электропроводку в гараже своими руками.



     Если электропроводка в квартире сделана уже при строительстве здания и обычно дело сводится к ее ремонту или частичной замене, то в гараже придется все делать с нуля.

     Чем же отличается электропроводка в гараже от электропроводки в квартире?

     Прежде всего тем, что гаражная электропроводка должна быть рассчитана на подключение электроинструмента, сварки, возможно даже мини-станков и других электропотребителей, требующих большого тока. Именно поэтому провод для гаражной электропроводки следует брать с запасом.

     Кроме того, система освещения должна быть с включением в одном месте, а не отдельный выключатель на каждый светильник, как в квартире. Поэтому придется уже делать фактически две проводки.

     И третий важный фактор – отдельные блоки розеток должны быть подключены отдельными силовыми кабелями во избежание перегрузки при подключении нескольких потребителей.

     Таки образом вырисовывается  картина – делаем единый электрощит, расположенный по возможности недалеко от входа в гараж, на котором устанавливаем набор автоматических выключателей, которые подают напряжение на разные группы розеток, подключенные отдельными кабелями. Освещение делаем отдельной проводкой с одним выключателем. В некоторых местах, как то у точила, над тисками, над столом и т.д. можно установить местные светильники с отдельными выключателями.  Такая схема разводки электропроводки гаража позволит нам просто управлять всеми группами потребителей  в отдельности и уходя, отключить все в гараже, если в том есть необходимость.

     Расчет электропроводки в гараже - первый и самый важный этап. Расчет довольно простой, но ему следует уделить особое внимание, т.к. от выбор слишком тонкого провода может привести к оплавлению проводов и даже пожару, а прокладка чрезмерно толстого кабеля – неоправданный расход денежных средств.

     Сначала выбираем провод.  Провод для электропроводки можно использовать и медный и алюминиевый. Алюминиевый дешевле, но он может пропускать ток в 2.5 раза меньше. Поэтому проводка алюминиевым проводом должна иметь сечение в 2.5 раза больше, чем медным.

    Для электропроводки нам необходимо рассчитать и выбрать провод определенного сечения, которое измеряется в "квадратах", точнее квадратных миллиметрах. В магазине указывается сколько "квадратов" в продаваемом проводе.

Для тех, кто подзабыл основы геометрии начальных классов напомним, что сечение нетрудно и рассчитать по формуле "сечение=3.14(значение Пи) умножаем на радиус провода в квадрате", предварительно измерив диаметр провода. Так, если диаметр 2мм, то сечение будет 3.14*1*1(1-это радиус провода, полученный делением диаметра пополам)=3.14 квадрата.

     Медь и алюминий обладают такими свойствами, что каждый квадратный миллиметр сечения медного провода может пропустить через себя, чрезмерно не перегреваясь ток в 10 ампер, а алюминиевый соответственно только 4 ампера. Реально нужно делать запас хотя бы 15-20%

      Подходим к расчету наших проводов.

      1. Расчет провода для освещения.

Допустим, что для освещения мы будем использовать лампы накаливания сумарной мощностью 1 киловатт. Ток = 1000 ватт делим на 220вольт = 4.54 ампера. Для такого тока достаточно тонкого алюминиевого провода в 1.5 квадрата или медного в 2.5 раза тоньше.

Реально же разумно использовать яркие и экономичные экономки, а провод можно использовать самый алюминиевый самый тонкий, который продается в магазине, а это 2.5 квадрата.

      2. Расчет силового провода электропроводки гаража.

Поскольку мы уже решили, что небольшие группы розеток подключаем отдельно, ведем расчет для самого "прожорливого" потребителя. У меня это инверторный сварочный аппарат максимальной мощностью 6.5КВт.

      Считаем ток 6500Вт/220В=29.54А , т.е. примерно 30А.

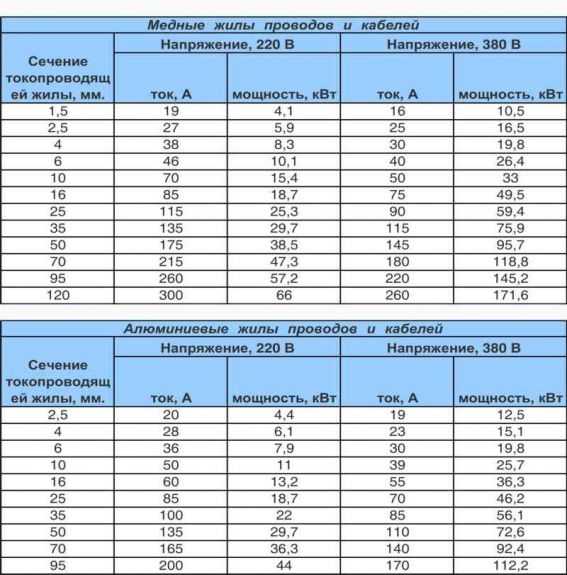

Далее, чтобы не морочиться с точными расчетами, берем ближайший в большую сторону провод из таблицы. В нашем случае достаточно 4 квадрата меди или 6 квадратов алюминия. Но все же лучше взять еще немного больше.

Таблицы кликабельны - щелкните на таблице, чтобы посмотреть в большем размере.

     Далее необходимо решить, будет ли у вас электропроводка открытая -проложенная для по стнам или скрытая - спрятана под штукатурку.  Для скрытой проводки требования к изоляции ниже - достаточно одного слоя. Если же некоторая часть проводки будет уложена на поверхности стен или по горючим материалам, типа деревянных брусов потолка гаража, то кабель необходимо использовать с двойной изоляцией.



     Монтаж системы освещения в гараже - дело довольно простое. Здесь можно использовать два варианта. Если перекрытие гаража сделано плитами, то прокладывать проводку довольно неудобно и можно расположить лампы под потолком на стенах.

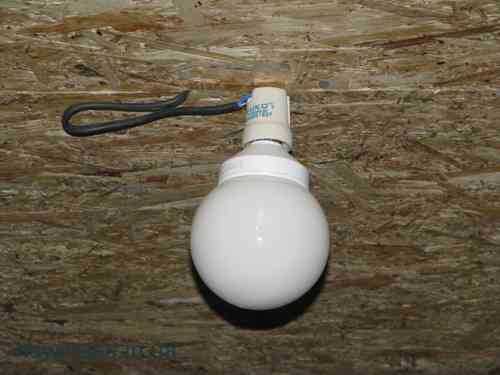

     Если же вы делали потолок гаража, как описано было ранее, т.е. деревянные брусы и плиты МДФ, то удобно повесить лампы на потолок, равномерно распределив их, чтобы обеспечить равномерное освещение. При этом проводку от монтажной коробки прокладываем обязательно кабелем с двойной изоляцией. Под лампы используем керамические патроны, которые прикручиваем шурупами к перекладине потолка.

    Важно!!! Между патроном и потолком обязательно проложите кусочек резины, чтобы в случае возниктновения искры в мсте крепления проводов к парону не произошло возгорание потолка.



     Розетки в гараже ставим равномерно по всему периметру, руководствуясь принципом "розеток много не бывает".  Высота установки розеток и выключателей удобнее всего 100-110см от пола. При таком расположении розеток, они окажутся ровно над столом, где бы вы вего не поставили.

Как уже упоминалось ранее, кабель к каждой розетке тянем максимального сечения. Если розетку ставим недолеко от выключателя, лучше ее вынести на некоторое расстояние. Также хорошо името розетку возле входных дверей и ворот гаража на случай подключения электроинструмента при выполнении работ на улице.



Монтажные коробки в нашем случае были применены старого образца, которые случайно сохранились с советских времен. Какие будуте использовать вы, не важно. Главное, чтобы монтажная коробка была побольше размером, т.к. в нее необходимо будет спрятать соединительные скрутки проводов. И еще она должна иметь крышку.   Провода в монтажных коробках лучше всего соединять на скрутках. При этом дина скрутки проводов должна быть во возможности большой, не менее 30мм дял освещения и желательно 40-50мм для розеток. Почему именно скрутки, а не что-то другое? Вспоминается мне моя дипломная работа, в которой я считал надежность изготовленного устройства. Меня тогда еще несколько удивило, что надежность скрутки выше, чем даже пайки.

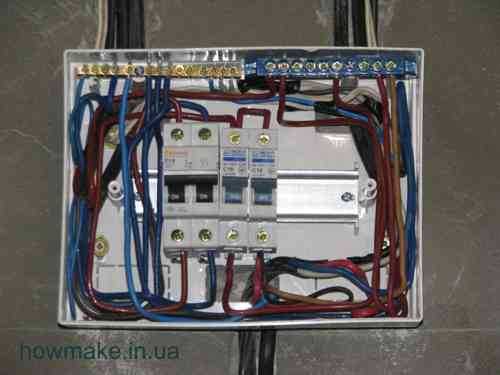

     И, наконец, все кабели приходят в главную монтажную коробку. О ней стоит сказать особенно. Берем обычный монтажный ящик под автоматы и крепим на стену. Нам понадобится минимум три автомата- один двойной на входе, один на розетки и один на освещение.  По току подбираем, исходя из наших потребителей и разрешенной мощности.

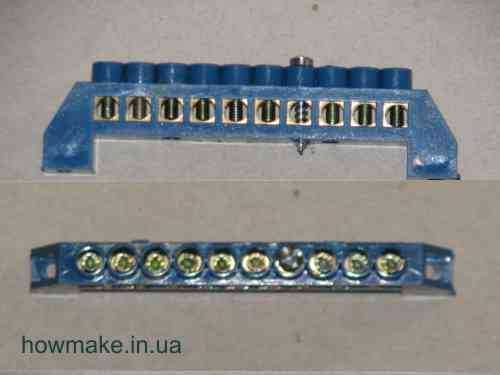

     Все улевые провода выводим на контактную планку, расположенную слева вверху. Та, что идет с ящиком не подходит, т.к. она маленькая. Лучше купить побольше. Провода разводки фазы, идущие на освещение можно соединить скруткой в один провод, который подключим к автомату освещения. Все провода фазы силовых кабелей соединяем через излированную монтажную планку.

     Использование монтажных планок позволяет все упорядочить и сделать красиво. Провода располагайте по определенному принципу, чтобы знать куда какой идет, а лучше записать. Такой монтаж позволит в случае необходимости отключить определенный луч освещения или  силовой проводки.

     Важно!!! Не пытайтесь запихнуть несколько кабелей в контактное гнездо автомата. Если на два провода с одинаковым сечением еще можно беспечить хороший контакт, то на большее количество проводов, а тем более разного сечения, хорошего контакта добиться практически невозможно и при большой нагрузке провода будут искрить и подгорать, что чревато даже пожаром.



     Если статья принесла вам пользу, оставьте отзыв в форме ниже. Можете так же задать вопросы и статья будет дополнена ответами.
