Домашняя школа ремонта: инструмент для снятия изоляции. Инструмент для оголения проводов


методы, безопасность, инструменты, тонкости и секреты

Занимаясь мелкими ремонтными работами в доме, часто приходится иметь дело не только с проводами, но и с кабелями. По этому и возникает вопрос: как правильно зачистить провод от изоляции? Между проводом и кабелем есть различия, например, провод – это один проводник, который даже может не предусматривать возможность снятия изоляции (голый провод), кабель же – это целая сеть несоприкасающихся друг с другом носителей тока, обтянутых общим слоем – изолирующей оболочкой. По сути, внутри кабеля всегда находятся несколько проводов. Зачистки иногда требуют, как отдельные проводники, так и все проводники в кабеле. Часто приходится снимать длинный отрезок верхней оболочки (изоляции). По этому одними лишь руками здесь не обойтись.

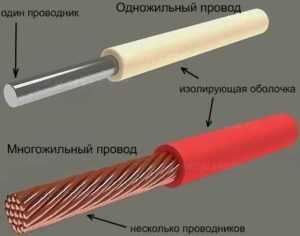

Устройство проводов и кабелей.

Разновидности и устройство проводов и кабелей уже неоднократно рассматривались в статьях, посвященных этой теме. Например: «Провода для электропроводки в квартире«, «Разновидности и маркировки проводов«, «Провод СИП» и др.Как правило, провод это проводник (жесткий или гибкий) покрытый изоляцией из ПВХ (поливинилхлорид) или резины. Изоляции бывает один слой, а может быть и несколько. Иногда в качестве дополнительной изоляции выступает шелковая оплетка, иногда проводниковая часть покрыта изолирующим лаком.Как устроен кабель уже написано чуть выше. То, что технически считается кабелем, часто в народе называют проводом, а многожильный провод могут называть кабелем. В качестве изоляции проводов и кабелей используются поливинилхлорид, резина и другие невоспламеняющиеся диэлектрики. Они защищают провода от замыкания между собой, контакта с человеком и от возгорания.Иногда проводники многожильного провода обволакивают довольно плотным слоем изоляции, что может вызывать сложности при зачистке.По типу сечения проводника провода делятся на два вида:

  1. Однопроволочные (жесткие). Представляют собой проводник, состоящий из одного цельного проводника.
  2. Многопроволочные (гибкие). Состоят из несколько сплетенных друг с другом очень тонких проводков.

Для успешного снятия изоляции необходимо использовать качественный инструмент и соблюдать нормы и последовательность проведения работ, в противном случае, проводка быстро выйдет из строя.

Инструменты, которые необходимы для зачистки проводов

Чтобы правильно и безопасно зачистить токоведущую часть провода от изоляции, пригодиться могут следующие инструменты:

  • Бокорезы.
  • Монтажный, строительный, канцелярский или бытовой нож.
  • Электрообжигатель.
  • Плоскогубцы.
  • Специальные резаки для толстых кабелей или ножницы по металлу.
  • Тиски или другое фиксирующее приспособление.

Стриппер: его назначение и вариации моделей

Стриппер – это специальное приспособление для зачистки проводов. Простые модели этого инструмента по принципу работы схожи на обычные бокорезы. Лезвия снабжены выемками разного радиуса, рассчитанными на жилы разного сечения.Полуавтоматический ручной стриппер снабжен двумя парами губок с лезвиями. При его использовании, конец кабеля нужно поместить в рабочую зону, замкнуть ручки лезвия и надрезать изоляцию. Губки при этом снимают ее с жилы. Стриппер такой модели оборудован регулируемым упором, который позволяет точно отрегулировать участок помещенного провода. В России этот инструмент называется КСИ (клещи для снятия изоляции).Некоторые виды стрипперов выполняют несколько функций одновременно:

  • Обрезают
  • Зачищают
  • Скручивают жилы

Стриппер для витой пары – это зажим со встроенным лезвием, который по виду напоминает лезвие канцелярского ножа.

После ремонта оборудования или электрической сети, убедитесь, что не осталось ни одного оголенного участка.

Фирма «Knipex»

Инструмент для зачистки и обрезки проводов должен быть качественным, соответственно требованиям госстандарта. Немецкая фирма «Knipex» выпускает проверенные временем надежные инструменты, предназначенные для зачистки проводов. Некоторые из них проходят тестирование на 10 000 вольт при температуре +70 и -25 градусов. Поэтому в надежности продукции этой компании можно не сомневаться. Среди прочих инструментов, с помощью которых происходит разделка проводов, можно выделить основные:

  • Комбинированные плоскогубцы
  • Вязальные клещи
  • Зажимные клещи
  • Кусачки
  • Пинцеты
  • Щипцы
  • Кабельные ножи

Основанная в далеком 1882 году, Knipex на сегодняшний день является одним из самых известных производителей электромонтажного инструмента. Каждый день продается 45 тысяч единиц продукции этой фирмы. Сотрудничают с ней около ста стран мира. И в нашем регионе раздобыть инструмент Knipex не составит никакого труда.

Процесс зачистки провода или кабеля

Чаще всего зачистка проводов производится с помощью бокорезов. Иногда разделка проводов сопровождается неправильным использованием бокорезов, что усложняет работу и приводит к повреждениям токоведущей части провода. Для снятия изоляции важно, чтобы режущие части были направлены в противоположную от движения инструмента сторону. Таким образом ножи смогут врезаться в изоляцию даже при незначительном нажатии.Если под рукой нет бокорезов или других специальных приспособлений, можно взять нож, не сильно прижать режущей частью ножа изоляцию провода и обвести по кругу. При необходимости повторять до тех пор, пока защитный слой изоляции не прорежется и острие не достигнет жилы. Можно провести надрез не поперек. а вдоль провода, затем растянуть края по сторонам и отрезать оболочку. Такой способ многие даже считают лучшим и более безопасным.При разделке можно легко порезать руки, поэтому проявляйте предельную внимательность.

Как разрезать внешнюю изоляцию с помощью ножа с пяткой видео

Удаляя внешний слой изоляции, старайтесь его не резать поступательными движениями (напоминающими пиление). Нужно просто продавливать его острой стороной ножа и медленно проворачивать. Не стоит применять силу. При выполненной работе, осмотрите зачищенные концы проводника. Там могут быть надрезы или надломы токоведущей части провода. Такой конец провода не годится для дальнейшей эксплуатации. Его надо отрезать и выполнить работу заново. Если не придать этому должного значения, со временем может создаться опасная ситуация. Как правило, поврежденная часть жилы провода в дальнейшем, в процессе эксплуатации, обламывается. В дальнейшем надо будет искать место повреждения кабеля, а это место, как правило, будет скрыто изоляционной лентой.Иногда не понятно, как зачистить провод, особенно, когда он слишком тонкий, да еще и многожильный. Есть одна хитрость.

  1. Берем старое лезвие бритвы.
  2. Ломаем его и берем одну половинку лезвия.
  3. Фиксируем провод, используя тиски или струбцины. Можно пустить в ход зажим настольной лампы.
  4. Разрезаем изоляцию вдоль проводника.
  5. Делаем аккуратные надрезы поперек сечения, стараясь не коснуться лезвием проводника.
  6. Сгибаем кабель так, чтобы надрезанные края слегка разошлись.
  7. Цепляем ногтем надрез и стягиваем изоляцию с жилы.

Зачистка проводов – это кропотливая работа, требующая терпения.При зачистке проводов часто возникают ошибки. Типовые ошибки зачищенных проводов видны на рисунке:

Тонкие провода очень легко ломаются. Поэтому зачищать изоляцию с них нужно очень аккуратно.

Зачистка изоляции тонких или обмоточных проводов

При толщине проводника 0,2 мм, оптимальным способом зачистки, будет механический вариант. Для этого нам понадобится нож или наждачная бумага, лучше мелкого сечения зерна.Бумагу нужно согнуть абразивом внутрь и завести в согнутый лист провод, слегка потягивая его и прижимая его пальцами. Процедуру нужно повторять до тех пор, пока эмаль полностью не счистится.При использовании ножа, необходимо часть кабеля положить на твердую поверхность и соскабливать лак прокручивая провод по кругу, пока эмаль не соскоблится с проводника. Итак, разделка провода – процесс не сложный и не требующий диплома электрика.Если сечение тоньше 0,2 мм, потребуется другой способ, так как механический результатов не даст, только повредит провод. В этом случае стоит овладеть термохимическим методом зачистки. Нам понадобятся паяльник и хлорвиниловая изоляция.Кладем на стол хлорвинил и нагреваем паяльник. В горячем состоянии водим им по изоляции. При нагреве будет вырабатываться хлор, отделяющий эмаль.Для залуживания провода при термохимической обработке, можно взять таблетку аспирина, уложить на нее провод и водить по нему паяльником аналогичным образом.Помимо того, что сечение провода столь тонкое, внутри у него множество жил, свитых в один проводник. Поэтому использование данного метода требует аккуратности и мастерства.

Зачистка изоляции силового кабеля

Силовые кабеля используются, в основном, для прокладки проводника к мощному оборудованию и к распределительным щиткам. Как удалить внешний слой изоляции кабеля?

  1. Не торопясь надрезаем с торца вдоль кабеля изоляционный слой, только не очень глубоко.
  2. С помощью плоскогубцев выдергиваем по одной жиле, находящейся внутри.
  3. Отрезаем оставшийся кусок от внешней изоляции.
  4. Разделываем провода.

Прежде чем приступить к этой работе, тщательно обдумайте, сколько вам нужно снять изоляции. Лучше срезать с небольшим запасом. Оголив слишком длинный кусок, излишек всегда можно отрезать. Воспользуйтесь кембриком чтобы правильнее расположить кабель внутри прибора.

При работе с электричеством, никогда не пренебрегайте необходимостью проявлять осторожность. Даже если вы многократно зачищали провода, помните, что любой надрез изоляционного слоя – это потенциальная угроза кабелю и проводу.

Ну и напоследок. Различный инструмент для зачистки изоляции проводов и как им пользоваться видео.

electry.ru

Изоляция проводов Как правильно снять с проводов кабеля

После выбора сечения провода, составления электромонтажной схемы и покупки установочных изделий можно приступать к монтажу электропроводки в доме. Безотказность электропроводки зависит не только от надежности соединений проводов с установочными изделиями. Не менее важным является правильное снятие изоляции с концов проводов.

Как правильно снять изоляцию с проводовуниверсальным инструментом

Обычно пластмассовую изоляцию снимают механическим способом (ножом или бокорезами) или оплавлением. Изоляцию из эмали снимают механическим способом (соскабливают ножом или наждачной бумагой) или химическим.

Как правильно снять изоляцию с провода с помощью ножа

Не правильно, когда для снятия изоляции ее подрезают по кругу лезвием ножа, ориентированным перпендикулярно к проводу прилагая при этом еще значительное усилие.

В результате происходит насечка медной жилы, и провод в этом месте может легко переломиться. Особенно это актуально при зачистке тонких проводов, диаметром 0,6-0,8 мм. Они после такой зачистки обламываются после нескольких незначительных изгибов.

Необходимо, чтобы лезвие находилось почти в одной плоскости с осью провода. Изоляция срезается вдоль проводника, оставшаяся на проводе отводится в сторону и тоже срезается.

Как правильно снять изоляцию с провода с помощью бокорезов

Вторая ошибка часто допускается при снятии изоляции бокорезами. Обычно берут в руку инструмент, как придется, не обращая внимания на ориентацию режущих кромок.

Если сторона заточки направлена в сторону движения бокорезов, то приходится прилагать значительное усилие смыкания. Провод может легко отломится вместе с изоляцией.

А нужно, чтобы стороны заточки режущих кромок бокорезов смотрели в сторону, противоположную движению инструмента, как показано на фотографии. В результате, режущие кромки, даже при незначительном прикосновении к изоляции врезаются в нее, и изоляция трубочкой без надсечки провода легко снимается.

Снятие пластмассовой изоляции оплавлением

Изоляция современных проводов для электропроводки обычно выполняется из ПВХ или полиэтилена, температура плавления которых лежит в пределах 105-140°С. Поэтому с помощью паяльника или другого нагревательного устройства можно легко и безопасно для провода снять с него изоляцию. Для этого достаточно концом жала паяльника провести, надавливая по окружности изоляции в нужном месте. Изоляция разогреется, оплавится и легко снимется рукой.

Как видите, изоляция снялась идеально, не нанеся вреда медному проводнику.

Если нужно зачищать от пластмассовой изоляции много проводов, то тогда целесообразно использовать специальное приспособление. Очень для этих целей хорошо подходит выжигала по дереву. Раньше выпускались такие под названием «Узор».

Незаменим метод снятия изоляции оплавлением в случаях работы со строй электропроводкой. Со временем пластмасса стареет и делается очень жесткой, как кость. Выступает в распределительной коробке в стене кусок провода длиной всего 3 см. Ножом или кусачками к изоляции не подобраться. В этой ситуации только оплавление поможет решить задачу. Размягчить изоляцию можно подогрев ее спичкой или газовой зажигалкой, затем уже снимать ее.

Снятие изоляции с эмалированного провода

При диаметре проводника более 0,2 мм самым удобным является механический способ снятия изоляции с помощью наждачной бумагой или соскабливанием эмали ножом.

Для того, чтобы снять наждачной бумагой, нужно небольшой лист мелкой наждачной бумаги согнуть пополам, завести внутрь между согнутыми половинками листа конец провода и не сильно сжимая пальцами протаскивать провод. И так повторять эту операцию проворачивая провод, пока вся эмаль не будет снята.

Для снятия эмали ножом, нужно положить конец провода на любую твердую поверхность и поворачивая провод по кругу, соскабливать эмаль, пока конец провода полностью не очистится от лака.

В случае снятия изоляции с провода диаметром менее 0,2 мм, то механическим способом без повреждения или обрыва проводника снять эмаль сложно.

Но легко снять эмаль термохимическим способом, с помощью паяльника и куска хлорвиниловой изоляции. Для этого нужно протягивать конец провода между жалом паяльника, прижатым к хлорвинилу. Выделяемый от нагрева хлор очистит провод от эмали.

Этот метод не заменим при снятии эмали с провода типа лицендрат, который широко применяется в радиосвязи для намотки высокочастотных катушек индуктивности. Лицендрат представляет собой много тонких проволочек покрытых эмалью и свитых в один проводник.

С успехом эмаль снимается и с помощью аспирина, на таблетку кладете проводок и прижимаете паяльником, и затем протягиваете провод. При этом провод сразу еще и залуживается.

Снятие фторопластовой изоляции

Фторопласт — полимер, получаемый химическим путём, устойчив к воздействию органических растворителей и не смачивается водой. Характеризуется высокой электрической прочностью, устойчив до температуры воздействия 300°С. Идеальный изоляционный материал, но дорогой. По этому, его применяют только в технически обоснованных случаях. В быту фторопластовый провод используют радиолюбители, так как он не оплавляется при пайке паяльником, занимает мало места и имеет эстетичный вид.

Фторопластовая изоляция представляет собой тонкую узкую ленту, плотно намотанную на свитый многожильный тонкий медный провод. Освободить такой провод от изоляции можно только физически.

Лучше всего для этой цели использовать нож. Прижав провод к площадке, ножом соскабливается фторопласт на требуемую длину.

После того, как провод оголился, его отгибают в сторону и отрезают оставшийся не нужный фторопласт. В результате получается аккуратно зачищенный от фторопластовой изоляции проводник готовый к пайке.

Изоляция из резины, ткани и других изоляционных материалов снимается одним из выше описанных механических способов. Главное правило – не допустить надсечек на жилах проводов.

Инструмент для снятия изоляции с проводовАвтоматический стриппер модели WS-04

Ручная разделка проводов занимает много времени, требует достаточного опыта и аккуратности, особенно при снятии изоляции с многожильных проводов малого сечения. Для частичной автоматизации операции по снятию изоляции существуют специальный ручной инструмент, который называется стриппер.

Среди моего набора инструментов имеется стриппер модели WS-04 немецкого производителя КВТ. Купил стриппер я давно, и очень доволен покупкой. Профессиональным электрикам настоятельно рекомендую приобрести сниппер, не пожалеете.

Основные технические характеристики и принцип работыстриппера модели WS-04

Стриппер позволяет перекусывать и снимать без настройки изоляцию с проводов диаметром от 0,5 до 2,7 мм (сечение 0,2–6,0 мм2). При настройке с помощь микрометрического винта есть возможность снимать изоляцию с проводов диаметром от 0,25 до 0,5 мм. Также с помощью стриппера можно опрессовывать на проводах простые коннекторы без изоляции, изолированные и автомобильные под двойной обжим диаметром от 0,8 до 2,7 мм.

Стриппер представляет собой клещи, с установленными на концах рычагов кулачками. Одни из пары кулачков закреплен стационарно, а второй, верхний – подвижный. Левая пара служит для зажима провода, а правая для подрезки изоляции, и ее снятия. В первый момент сведения ручек стриппера левый подвижный кулачек зажимает провод, а правый подвижный врезается имеющейся на конце острой кромкой в изоляцию. При продолжении сведения рычагов изоляция стягивается с провода. Весь процесс снятия изоляции занимает не более секунды.

Для опрессовки проводов в круглых клеммах на внутренних сторонах ручек имеются гребенки заданного профиля. Достаточно вставить коннектор в подходящее по его размеру место и свести ручки. Провод надежно будет зажат в наконечнике.

Примеры работы со стриппером WS-04

Описать работу со стриппером словами сложно, гораздо нагляднее продемонстрировать его возможности на примерах снятия изоляции с проводов разного типа.

Например, есть отрезок двойного монтажного провода для прокладки квартирной электропроводки, и требуется его укоротить, а затем снять изоляцию на заданную длину.

Для этого достаточно завести провод между режущими ножами, расположенными на внутренних сторонах ручки и их свести. Что интересно, срез получается без деформации концов проводов. Если резать кусачками, то концы обычно сплющиваются, немного заостряясь.

Далее конец провода заводится между подвижными и неподвижными губками и сжатием ручек снимается изоляция. Никаких надсечек жил провода не наблюдается, что гарантирует надежность дальнейшего соединения. Синий подвижный ограничитель позволяет точно выставить длину снимаемой изоляции.

Легко снимается изоляция и с многожильного провода, который часто применяют для подачи напряжения в низковольтных цепях. Например, провода, идущие к изделиям от адаптеров и блоков питания.

С помощью стриппера легко можно снять изоляцию с двух жильного шнурового провода с двойной изоляцией, правда, за два приема. За первый прием снимается первый слой изоляции – хлорвиниловая трубка.

За второй прием снимается изоляция одновременно с двух жил проводов. Время снятия изоляции с такого провода составляет не более 5 секунд.

Стриппер отлично помогает подготовить перед запрессовкой в коннектор RJ-11 и телефонный провод, соединяющий стационарный телефон с линией связи. В случае подключения с помощью винтового соединения, еще одним движением можно снять и изоляцию с жил проводов.

Снятие изоляции с экранированных проводов довольно сложная операция, особенно если провод тонкий. С помощью стриппера сначала снимается изоляция с экранирующей оплетки.

Затем оплетка расплетается с помощью иголки или острого шила, чтобы оголить центральный провод. Останется сделать еще одно движение, и провод освобожден от изоляции. Снятие изоляции с экранированного провода вручную, с помощью обыкновенного ножа, не повредив провода, является трудоемкой работой и требует много времени.

Попробовал снять изоляцию с тонкого многожильного провода, покрытого фторопластовой изоляцией. К моему удивлению стриппер легко справился и с этой задачей.

Для проверки возможностей стриппера я снимал изоляцию с проводов медных и алюминиевых, одножильных и многожильных, с изоляцией из разных диэлектриков и результат всегда радовал. Стриппер справлялся с задачей безупречно.

Случилось стриппером опрессовывать и изолированные автомобильные клеммы под двойной обжим. Обжались вполне нормально без особого труда.

Отзыв о работе стриппера модели WS-04

Если Вам приходится снимать изоляцию с проводов раз в месяц, а то и реже, то пополнять свой арсенал инструментов стриппером ценой около 20$, наверное, не целесообразно. Но если снимать изоляцию с проводов приходится чаще, то полагаю стриппер под рукой иметь необходимо.

Предлагаю Вашему вниманию небольшой видеоролик, демонстрирующий работу стриппера WS-04.

Всего просмотров: 6373

Практика работы со стриппером WS-04 подтвердила его соответствие заявленным производителем техническим характеристикам, так что, если есть необходимость, можете смело приобретать стриппер этой модели, не пожалеете.

Подготовка концов проводниковдля соединения с электроприборами

После освобождения проводов от изоляции требуется подготовить их концы для присоединения к электроприборам, так как в подавляющем числе случаев применяется механический способ закрепления с помощью винтов, зажима в клеммах колодках, обжатие и скрутка. К вилкам, розеткам, патронам, автоматам защиты и другим подобным устройствам подключение осуществляется, как правило, винтами.

Для подсоединений проводников к электроприборам, где протекают токи силой менее 1 А, вполне достаточно прямой отрезок освобожденного от изоляции провода длиной 5-10 мм вставить под головку винта и зажать. Таким способом у меня закреплены проводники во всех выключателях, так как в люстрах стоят светодиодные лампы, и сила протекающего тока через контакты выключателей не превышает 0,25 А.

Главное не допустить выскальзывания проводника из-под головки винта. Как видно на приведенной выше фотографии контакт в выключателе (увеличен для наглядности), к которому присоединен провод, согнут уголком. При завинчивании винта, провод упирается в этот уголок, что исключает его выскальзывание. Если ограничитель не предусмотрен, то обязательно нужно конец провода свить в колечко. Для соединений, где текут большие токи, соединение без свивки конца проводника в кольцо будет крайне не надежным.

Проще всего свить колечко из провода с помощью круглогубцев. Конечно можно сформировать колечко, обвив провод вокруг, например, жала отвертки или сверла подходящего диаметра. Для простоты формирования колечка требуемого диаметра, на губках круглогубцев следует нанести метки 3 мм, 3,5 мм, 4 мм и 4,5 мм. Если надо сделать колечко под винт М3 из одножильного провода, то формирую колечки на метке 3,5 мм, чтобы винт легко входил. В случае многожильного проводника и с последующим лужением – 4 мм.

Лудить провода не обязательно, но желательно, особенно если изделие будет эксплуатироваться в условиях повышенной влажности, например, в ванной или душевой комнатах, сырых подвалах, зимой в не отапливаемом дачном домике.

Вот такие получились колечки, одно под винт М3, а другое под М4. Колечки из многожильного провода формируются несколько по-другому. Сначала проводник обвивается вокруг конуса круглогубцев, а затем вокруг самого себя в месте выхода из изоляции.

Сформированные колечки желательно пролудить и немного расплющить легкими ударами небольшого молоточка. Тогда площадь соприкосновения контактов увеличится и надежность будущего соединения будет гораздо выше.

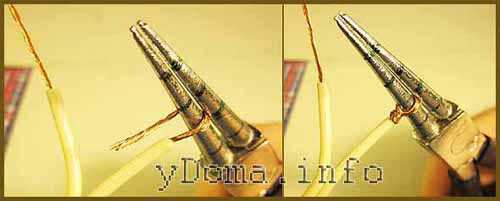

При монтаже многожильного провода можно колечки делать и не замкнутые. Для этого необходимо после снятия изоляции провод залудить паяльником, а затем уже сформировать колечки по технологии формовки одножильного провода.

Неукоснительно соблюдая не хитрую выше описанную технологию подготовки проводов для подключения, Вам никогда не придется заниматься ремонтом электропроводки.

ydoma.info

Домашняя школа ремонта: инструмент для снятия изоляции

Те, кому приходилось заниматься ремонтом в квартире или починять вышедшие из строя бытовые приборы, наверняка не раз сталкивались с необходимостью зачистить изоляцию, привести в порядок повреждённые провода и т.д. Дилетанты в этом случае пускали в дело обычный кухонный нож. В результате снималось не только покрытие с проводов, но и кожа с пальцев, да и провода, если они были тонкими, портились и резались. А профессионалы пользовались специальными инструментами и получали вполне положительный результат.

Инструменты для работы с оболочками кабелей и проводов

В настоящее время инструмент для снятия изоляции – отнюдь не столовый нож, а стриппер. Именно так называются типы приспособлений для оголения проводов от изоляционных покрытий. Эти инструменты выпускаются как отечественными производителями, так и зарубежными, и представлены в достаточно широком ассортименте. Все они отвечают таким общим требованиям, как полифункциональность, удобство в обращении, хорошая производительность и практическая безопасность. Рассмотрим некоторые модели:

  • Удобный и достаточно универсальный инструмент для снятия изоляции – так называемый кабельный нож. Его важное преимущество перед ножом обычным – лезвие-эксцентрик, встроенное в рукоятку и обладающее свойством поворачиваться. Таким ножом можно оперативно и аккуратно, без угрозы пораниться, зачистить изоляцию на круглом кабеле, диаметр которого – 4-28 мм. Внутреннему поворотному лезвию можно заранее задать параметры глубины надреза – для этого у ножа есть специальный механизм бесступенчатой регулировки. Кроме того, этот инструмент для снятия изоляции оснащён ещё одним поворотным лезвием, запасным. Оно скрыто внутри прибора. А у внешнего разделочного лезвия есть крюк для «подцепки» кабельного покрытия.
  • Ещё один прибор, иметь который не помешает не только в домашней мастерской, но и в походной сумке электрика, так это универсальный автоматический стриппер. Их выпускают разные модели для проводов разного сечения и разного типа обводки. Он годится для снятия изоляции на проводах жёстких или гибких, диаметром от 0,2 до 6,0 мм. Умный механизм прибора адаптируется под провода с разным жильным сечением, а максимальная длина снятия равна от 5 до 12 мм. У стриппера имеется встроенный резак. Им инструмент для снятия изоляции может обработать кабель общим диаметром порядка 2 мм. В качестве запасных деталей к прибору прилагается дополнительный сменный блок захватывающих «губок» и обрезных ножей. Рукоятки такой инструмент для снятия изоляции имеет эргономичные, чтобы им удобнее было пользоваться. А вставки из мягкой резины повышают комфортность обхвата прибора руками и выполняют токоизолирующую функцию.
  • Изоляционные плоскогубцы. Это особая разновидность такого инструмента. От обычных «плосок» они отличаются наличием специальных прецизионных отверстий разных диаметров, рельефными концами-«губками» и лезвиями прямого вида. Подобными плоскогубцами можно не только изоляцию снимать, но и разрезать кабеля, в том числе и толстые, многожильные, а также изгибать проволоку.
  • Ещё один профессиональный инструмент – клещи для снятия изоляции. Их преимущество – в возможности подстроить лезвия под диаметр проводов буквально двумя-тремя движениями рук. В руках профессионалов такой инструмент обеспечивает быстроту и точность выполняемых операций.

Общие советы и уточнения

Обычно на упаковке, с обратной её стороны, фирмы-производители помещают инструкции по эксплуатации прибора. Там обязательно указывается, с кабелями каких размеров удобнее работать именно им, а для каких – воспользоваться другими инструментами. Конечно, самый полифункциональный в этом плане – кабельный нож, т.к. он подходит, по сути, к работе с проводами любого диаметра и любой формы. У клещей же и плоскогубцев более узкая специализация, это нужно учитывать при выборе прибора для работы в каждом конкретном случае.

Мастер обязательно обратит внимание и на рукоятку прибора. Хорошо, когда у неё покрытие из диэлектрика, которое защищает от напряжения в пределах 1000 В. Это особенно удобно, если придётся работать с электрокабелями высокого напряжения.

fb.ru

Смотри! Стриппер для снятия изоляции с проводов автоматический

Современный мир стремится к тому, чтобы автоматизировать рутинные вещи, ведь действительно, человек не должен прилагать усилия там, где это будет излишне. Лучше оставить сэкономленное время на более тонкие рабочие моменты, качество которых требует сил, внимания и того же времени.

И чтобы постоянно не отвлекаться на банальные рабочие ситуации люди изобретают разные инструменты, чтобы облегчить себе жизнь и оставить время на действительно нужные дела.

Электромонтажное дело отличный тому пример, ведь ранее, чтобы оголить тот же провод приходилось пользоваться ножом или другими подручными инструментами. Теперь же хорошим помощником каждого хорошего электрика является стриппер, который на порядок облегчает работу с проводами и экономит немалую часть времени.

СОДЕРЖАНИЕ СТАТЬИ:

Виды съемников изоляции

Существует огромное количество самых разных рабочих приборов, их вариаций и моделей. Уже не достаточно указывать только название инструмента, нужно конкретно уточнять какой подразумевается.Это же касается и стрипперов, так как они бывают разных видов и стоит знать их различия, плюсы и минусы каждого.

Существует три вида стрипперов:

  • ручной;
  • полуавтоматический;
  • автоматический.

Ручная модель стриппера используется для снятия изоляции с нескольких типов жил определенного диаметра, прилагая при этом некоторые усилия. В лезвиях инструмента находятся углубления и рассчитаны на провода с конкретным сечением. Так же с помощью данного инструмента можно обрезать провода, перекусывать винты и делать петли, допустим для подключения двигателей или других элементов оборудования, где требуется петля.

Полуавтоматический тип стрипперов так же, как и ручной, предназначен для снятия изоляции именно с проводов определенного диаметра и здесь уже есть отличие от ручных — не приходится прилагать для этого усилия. Такой инструмент имеет две кромки меж которых в нужное углубление помещается провод, дополнительно удерживается специальной плашкой и далее остается просто дожать рукоятки инструмента до конца, чтобы лезвия надрезали изоляцию, а плашка стянулся ее жилы.

К минусам данного типа стрипперов следует отнести отсутствие каких-либо дополнительный функций, допустим обрезание провода. Так же при массовых зачистках будет не хватать ограничителя длины, однако в некоторых моделях эта функция присутствует.

Автоматический стриппер совмещает в себе все удобства и функции первых двух типов и имеет преимущество за счет того, что не приходится подбирать сечение нужного диаметра. Достаточно лишь вставить провод в рабочую зону и далее стриппер сделает все самостоятельно. Именно по этому он и называется автоматическим. С таким инструментом без особых проблем можно делать обжим наконечников. Так же существуют модели, позволяющие одновременно обрезать, зачищать и скручивать жилы провода.

Автоматический стриппер прекрасно снимает как одинарную, так и двойную изоляцию. Единственным условием работы с ним станет необходимость проведения двух операций, так как за один заход снимается один слой покрытия.

Выбор стриппера

Каждый электрик, которому не безразлично качество его работы, должен знать какой инструмент и когда ему может пригодиться, а зачастую — просто необходим.

При работе с проводами на выбор есть несколько, описанных ранее, типов стриппера и, соответственно, полезность и необходимость каждого зависит от ситуации.

Начиная мелким ремонтом или одноразовой починкой бытовой техники и заканчивая крупными монтажными работами, именно в таком спектре задач приходится работать. Когда и какой стриппер необходим? Ручной стриппер это бюджетный вариант и он себя отлично показывает в мелких задачах, когда не приходится работать с огромным количеством проводов. Если заранее известно, что снять изоляцию или обрезать провод потребуется не более десяти-двадцати раз — тогда ручной стриппер отличный вариант, ибо другие будут излишни.

Да, он требует усилий при снятии изоляции, но так как это действие не придется проделывать многократно, то и дискомфорта это не доставит. Это универсальный инструмент и его стоит всегда иметь при себе, вед никогда не знаешь, в какой момент потребуется обрезать провод или снять изоляцию. Многие в таких ситуациях тянутся к ножу, но всегда есть шанс повредить токоведущую жилу, а стриппер, в том числе и ручной, предотвращает проблему такого характера.

Если же идут крупные монтажные работы, то и имеют место быть массовые зачистки проводов и здесь уже не обойтись без автоматического стриппера. Да, именно автоматического, ибо полуавтоматический не так удобен и снять изоляцию с его помощью займет больше времени. Он может использоваться лишь как временная замена автоматического или же в связи с отсутствием других вариантов.

Можно подвести краткие итоги:

  1. Ручной стриппер стоит брать при мелком и не длительном ремонте.
  2. Полуавтоматический не стоит рассматривать как полноценный вариант при работе из-за малого количества функций и не универсальности.
  3. Автоматические модели подойдут при массовых зачистках, когда приходится многократно снимать изоляцию с проводов.

Внимание! Не рекомендуется снимать изоляцию с проводов зубами. Это влечет за собой повреждение зубной эмали и увеличивает риск поражения статическим электричеством, что весьма неприятно.

Правила использования инструмента

Стрипперы довольно простые устройства в плане эксплуатации, однако и здесь есть свои нюансы, о которых стоит знать человеку, взявшему в руки данный инструмент.

Зачистка жил

Эта основная функция стрипперов и именно по этому она должна занимать малое количество времени, усилий и не вызывать лишних вопросов. По сути, так оно и есть, снятие изоляции провода с помощью данного инструмента сводится к тому, чтобы вставить провод в рабочую область и сжать рукоятку, далее инструмент все сделает сам, но это касается только полуавтоматических и автоматических моделей, в случае использования ручного стриппера потребуется приложить усилия, чтобы стянуть изоляцию с жилы.

Очень важным моментом в использовании стриппера является правильный выбор углублений в лезвиях, ибо если подобрать неверный диаметр, то есть возможность повредить проводник, что может привести к неприятным последствиям. Так же не стоит сразу снимать большую длину изоляции, лучше разделить процедуру на несколько меньших частей.

Профессиональные стрипперы способствуют не только качественному удалению изоляции, но также позволяют проводить резку кабеля и опрессовку наконечников.

Обжим наконечников

Стрипперы, обычно только автоматические модели, так же имеют функцию обжима наконечников. Вообще-то, для этого стоит использовать другой инструмент – кримпер, но его может не оказаться под рукой, и стриппер вполне для этого подходит и данная задача осуществляется довольно просто. В первую очередь необходимо снять изоляцию провода на требуемую длину, далее установить наконечник на жилу и поместить в подходящий разъем в рукоятке стриппера. После крепко сжать ручки и на выходе получится обжатый наконечник. Возможно останется лишняя часть жилы, которую нужно будет обрезать. Однако обжим толстостенных наконечников может быть неудобным и делать это стоит только в крайнем случае.

Полезное видео

Ознакомиться визуально с основными функциями автоматических стрипперов вы можете на видео ниже:

Сегодня у каждого человека в ящике с инструментами есть стриппер и нужно уметь им пользоваться, так как при достаточной сноровке снятие изоляции провода занимает меньше секунды, а сам процесс перестает быть нудным и рутинным. Использование стриппера экономит время, деньги и силы, а профессиональному электромонтажнику стоит задуматься над приобретением автоматического стриппера, так как он окупается с лихвой и позволяет выполнять работу быстрее, качественней и с удовольствием.

elektrika.wiki

Способы, применяемые для зачистки электрического провода

Содержание статьи

Говоря, об инструменте для зачистки провода стоит разобраться для каких целей это нужно. Потому что профессиональный инструмент стриппер, который выполняет эту работу идеально, нет смысла приобретать тому, кто раз в несколько лет меняет на потолке люстру. Но, очевидно, профессиональному электрику, или человеку, который постоянно имеет дело с техникой, стоит приобрести это полезное приспособление.

Чем можно зачищать провода

Даже если в доме нет стриппера, всегда можно найти, чем оголить металлический конец провода. На самом деле это может быть любой острый предмет для обрезки пластика и что-то, что может создать давление для его снятия. Но чтоб работа была проведена более качественно, в доме стоит иметь одно из следующих приспособлений.

Кабельный нож

Кабельный нож – отличается от кухонного и формой, и качеством стали. Его стоит иметь в шкафу на всякий случай. Тем более, что стоит он совсем немного, а пригодиться может для большого спектра задач помимо оголения наконечника провода. Форма лезвия похожа на орлиный клюв, острие проходит по вогнутой линии.

Плоскогубцы

Плоскогубцы для снятия изоляции – не стоит путать с обычными плоскогубцами. Они очень отличаются внешне. У этого инструмента присутствуют выступы с отверстиями под провода определенного диапазона диаметра. Еще одна особенность – наличие режущей кромки. Такие плоскогубцы могут подстраиваться под диаметр провода заданного диапазона. То есть эта деталь достаточно узкоспециализированная и требует траты времени на регулировки. Существуют гораздо более удобные приспособления.

Пассатижи

Инструмент похож на плоскогубцы, которые являются прототипом пассатижей. Но в отличие от своего предшественника имеют две-три зубчатых выемки. При оголении провода может пригодиться наименьшая выемка, а для зачистки кабеля будет полезна та, которая больше. Этот инструмент будет полезен в доме, где он может понадобиться редко, скажем, для починки розетки. Владельцу автомобиля стоит подумать о чем-то более удобном.

Клещи-автомат

За механизмом их работы очень интересно наблюдать. На концах зажимов находятся специальные губки, которые при сжатии совершают дополнительное движение, которое раздвигает изоляцию. Этот инструмент, в отличие от вышеперечисленных, способен аккуратно оголять провод не на конце, а посередине.

Стриппер

Тем, кто имеет дело с проводами чаще, чем раз в году, очень рекомендуется приобрести стриппер. Приспособление по принципу работы похоже на клещи, но на конце имеет несколько отверстий под разные диаметры проводов. Обычно их пять.

Какой инструмент для зачистки выбрать?

Так что же выбрать? Тем, кто постоянно работает с проводами необходимо иметь минимум два инструмента – стриппер и клещи-автомат. Стриппер работает только с наконечником кабеля или провода, в этом он уступает по универсальности клещам. Однако среди всех рассмотренных инструментов он выполняет свои функции быстрее всех, проще всех и менее остальных средств вредит проводу. И плоскогубцы, и ножи, и пассатижи, устроены так, что могут поцарапать металлическую часть, а это негативно отразится на проведении тока. Стриппер выполняет эту работу без каких-либо повреждений.

Клещи автомат, это единственное из перечисленных средств, которое зачищает провод посередине. Точнее, такую же функцию может выполнять и нож, но есть риск повредить им металл. Ну а тем, у кого в доме нет ни одного из инструментов, придется выполнять операцию обычным хорошо заточенным кухонным ножом. Процесс потребует сноровки, а электрик-любитель рискует порезаться.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мне нравится!0Мне не нравится!0

Задавайте вопросы в комментариях, делитесь своим опытом, так же принимается любая конструктивная критика, готов обсуждать. Не забывайте делиться полученной информацией с друзьями (соц кнопки выше).

www.allremont59.ru

Инструмент для зачистки проводов своими руками » Полезные самоделки

Привет всем любителям самоделок! В данной статье хочу показать свой вариант изготовления полезного приспособления для зачистки изоляции проводов. В одной из моих предыдущих работ, я показывал один из вариантов изготовления "инструмента для снятия изоляции проводов", и в продолжении данной темы была сделана следующая самоделка. По изготовлению все так же очень просто. Данный резак будет многофункциональным, а точнее может выполнить 3 действия, а именно: зачистка провода, мини нож, чертежный инструмент. Он будет особенно полезен тем, кто имеет дело с проводкой, как например при ремонте дома, автомобиля или же чего то другого, где есть провода и нет специального инструмента для зачистки изоляции. Конечно он не заменит заводской стриппер, им нельзя будет зачищать проводку под напряжением (да и вообще нежелательно это делать), но для домашнего использования вполне пригодиться. На изготовление данной приспособы потребуется совсем немного времени, у меня ушло около 15 минут. Материалы и инструменты которые пригодятся для изготовления инструмента для зачистки проводов:- половинка полотна от ножовки по металлу;- фломастер;- бормашинка с отрезным диском;- кусок провода для рукоятки;- термоусадка.

Процесс изготовления

Первым делом размечаем на полотне при помощи фломастера линии отреза. Как видно из фото ниже, было отмечено три рабочие зоны: зачистка, нож и чертежка (кстати, последнюю можно использовать и в качестве шила). Затем при помощи бормашинки отрезаем все лишнее. Будьте аккуратны, используйте защитные очки и перчатки, не делайте так как я))) Диски на бормашинке очень тонкие и довольно быстро ломаются, а куски разлетаются очень далеко. Когда по шаблону все будет вырезано, так же при помощи бормашинки затачиваем внутреннюю и с одной стороны внешнюю сторону резака. Вместо бомашинки можно использовать маленький напильник. В итоге после заточки должно получится следующее, как на фото ниже. Далее при помощи проволоки, чтоб рукоятка получилась потолще и лежала в руке поудобнее, нужно обматать так, как показано на фото ниже. Вместо проволоки можно использовать толстую веревку. Далее для придания более эстетичного вида одеваем термоусадочную трубку и хорошенько прогреваем зажигалкой, если нет термоусадки подойдет и изолента. В итоге получается вот такое приспособление зля зачистки изоляции проводов.

Применение на практике

Применение №1. Пользоваться инструментом очень просто. Берем провод, заводим его в "рогатину" резака и вращаем по кругу. Получается хороший надрез и после этого движением резака вверх снимаем кусок изоляции. (В видео ниже будет показано, как пользоваться) Применение №2. Можно использовать данный резкак, как мининож, так же для зачистки изоляции. для этого была заточена одна из сторон.

Применение №3.Заостренный один из концов резака можно применять как чертежный инструмент, либо же использовать в качестве небольшого шила.

Чертить удобно как на пластмассе, так и на деревянной поверхности.

Рекомендую посмотреть видео по изготовлению инструмента для зачистки изоляции проводов:

Ну вот собственно и все. Получилась довольно простая, но полезная самоделка и она занимает свое место в чемоданчике инструментов!

Всем большое спасибо за внимание и до новых самоделок!

www.freeseller.ru

Зачистка проводов от изоляции: снятие изоляции с кабеля

Для соединения проводов между собой, подключения к контактным группам, либо оконцовки (использование клемм, гильз, и прочего) их необходимо зачищать.

Освобожденный от изоляции кончик кабеля становится самым слабым звеном всей многометровой проводки. Если металлическая жила потеряет в сечении или прочности, характеристики, заложенные производителем, будут сведены на нет. Как снять изоляцию с провода, чтобы не нарушить его свойств?

При нанесении защитного покрытия, приходится решать противоположные задачи. Оболочка должна быть прочной, но гибкой. Обеспечивать защиту от проникновения влаги, в то же время легко сниматься с жилы.

Какие повреждения могут быть нанесены токопроводящей жиле, при неаккуратной зачистке

  1. Уменьшение диаметра (а стало быть сечения) проводника.
  2. Появление изломов, а стало быть снижение прочности.
  3. Появление скрытых повреждения из-за сгибания и растягивания.
  4. Уменьшение количества проволочек в многожильных кабелях.
  5. Оставленные фрагменты изоляции на поверхности токоведущей жилы.

Большинство опытных электриков имеют свои секреты очистки проводов от изоляции: кто-то снимает оболочку зубами, у многих есть специальный (точнее любимый) инструмент. Все способы хороши, если при этом не страдает проводник, и не наносится ущерб здоровью. Мы расскажем о правильной методике.

Как зачистить провод, сохранив его свойства

Начнем с простых способов.

Нож

Используется универсальный инструмент: обычный перочинный или канцелярский.

  • Подходит для ПВХ и резиновой изоляции. Провод сечением от 0.5 до 4.0. Прижимаем большим пальцем к лезвию ножа (поперек), и резким движением снимаем оболочку. Быстро, эффективно, при определенных навыках — без повреждения проводника.Тонкий провод зачищается простым движением, для сечения от 2.5 и выше — лучше будет выполнить кольцевой надрез изоляции поперек среза. Главное при этом, не продавить оболочку до проводника.Можно положить провод на ровную поверхность (например, верстак) и прокатать его, прижав к месту зачистки нож. Так легче контролировать глубину разреза.Подрезанный кончик можно снять, используя различные углубления на перочинном ноже.
  • Следующий способ — продольный разрез.Изоляция прорезается канцелярским либо строительным ножом вдоль проводника. Разрез не сквозной, металла касаться не следует.Затем оболочка отгибается и отрезается. Если у кабеля двойная (тройная) оболочка — это единственно верный способ снять верхний слой. Внутреннюю изоляцию можно зачистить таким же образом.
  • Если есть риск повредить проводник поперечным надрезом, применяется следующий способ: провод сгибается на малый радиус, и поперек оболочки выполняется касательное рассечение. Надрез легко расходится, и можно снять как наружную, таки и внутреннюю оболочку. Главное не переусердствовать, иначе можно повредить весь провод.
  • Если изоляция слишком плотно прилегает к проводнику, и ее нельзя снять после продольного разреза, можно просто зачистить кабель, как карандаш.Такой способ снятия изоляции с кабеля применяется и на тонких проводниках, сечением менее 0,75. Важно, чтобы лезвие ножа было достаточно острым. Режущий инструмент двигается практически параллельно проводнику, желательно не касаться кромкой металлической жилы.

Совершенствуя использование ножей, многие электрики изготавливают самодельные приспособления для снятия изоляции. Например, можно использовать лезвие от безопасной бритвы, просто прикрутив его к прищепке для белья.

Используя отверстия разных диаметров (на прищепке) вы получаете универсальный инструмент для снятия как внешней оболочки, так и покрытия непосредственно на проводниках.

По этому принципу работают простейшие щипцы для снятия изоляции заводского исполнения. Калиброванными отверстиями снимается внешняя оболочка, а лезвием с отформованным отверстием зачищаются проводники небольшого диаметра.

Термический способ

Если возникает вопрос: как быстро снять изоляцию с провода, все средства хороши. Многие мастера просто обжигают кончики проводников зажигалкой или спичкой. Способ не самый лучший: Во-первых, может загореться кабель. Во-вторых, оставшаяся часть оболочки теряет свойства на расстоянии 1–2 см от зачищенного участка. И наконец, сам проводник (медный или алюминиевый), при таком термическом воздействии разрушается.

Важно! Если применяется термический способ обработки проводников, необходимо обеспечить вентиляцию помещения. Любое покрытие при нагреве выделяет токсичный дым.

Если необходимо быстро зачистить провод, а режущих инструментов нет — можно использовать паяльник. Кончик проводника прижигается раскаленным жалом, после чего изоляция легко снимается.

Существуют термические инструменты промышленного исполнения.

Зачистка проводов от изоляции производится следующим образом: нагревательные элементы прижимаются к месту среза, коротким импульсом расплавляется оболочка, проводник остается нетронутым. Такие приспособления могут быть автономными, или входить в состав паяльных станций.

Преимущество проволочных термоэлементов:

  • Нагрев происходит точечно, медная или алюминиевая жила не меняет свойств.
  • Тонкая линия расплава не приводит к перерасходу материала.
  • Вокруг оболочки образуется наплавленное герметичное кольцо, препятствующее проникновению влаги.

Единственное ограничение — это материал изоляции. Термо зачистка применяется только в кабелях с поливинилхлоридной изоляцией. Оболочка из фторопласта или резины может быть удалена лишь механическим способом.

Механические приспособления для снятия изоляции с проводов промышленного исполнения

Самый популярный инструмент электрика — «Комплекс снятия изоляции», известный под аббревиатурой КСИ.

Принцип действия следующий:

При начальном сжатии щипцов, проводник зажимается между рифлеными губками (как в плоскогубцах), второй конец захватывается ножевым механизмом. Режущая насадка подпружинена, и не просекает оболочку до металла. Так гарантированно сохраняется токоведущая жила. Далее рабочие рычаги разводятся, и надрезанная оболочка снимается с провода.

Длина зачищаемого участка устанавливается с помощью ограничителя, в который упирается провод перед при закладке в инструмент.

Имеются определенные ограничения: кончик не может быть слишком длинным. Если нужно очистить длинный участок — процесс повторяется несколько раз. При этом провод в ограничитель не упирается, а сдвинутый участок оболочки удаляется вручную.

Комплекс отлично справляется как с моно проводником, так и с многожильным сердечником. Есть ограничения по диаметру провода: кабель сечением более 4.0 обрабатывать практически невозможно.

Следующий инструмент более простой. Торцевые клещи для зачистки изоляции.

Рассчитан на диаметр до 6.0 квадратов, более толстый провод вручную оголять тяжело. Между режущими наконечниками расположен винтовой ограничитель, с помощью которого устанавливается диаметр проводника. Расстояние между захватами выбирается немногим больше, чем диаметр токоведущей жилы. Это делается для снижения риска повредить металл. После сжимания рукояток, оболочка снимается резким движением вдоль провода. Работать с таким приспособлением не так удобно, как с КСИ, но это оправдано низкой стоимостью.

Похожим образом работают кусачки, или режущий сектор пассатижей. Только зачистка провода с их помощью требует определенной сноровки.

Следующее приспособление рассчитано на работу с кабелем большого диаметра. Это комплексный нож с захватом.

С его помощью можно зачищать провода на любую длину. Сначала выполняется поперечный разрез, затем продольный.

После чего оболочка легко снимается, не повреждая центральный проводник.

Зачистка проводников с лаковым покрытием

Такой проводник используется в обмотках трансформаторов. Вместо оболочки из диэлектрика, на медную жилу наносится тонкое лаковое покрытие. Проводник зачищается ножом, или наждачной бумагой.

Меры безопасности

Зачищенный от изоляции проводник потенциально является источником опасности. После обработки провода, особенно в местах продавливания и задиров, следует замерить сопротивление изоляции. Это делается при вводе электроустановки в эксплуатацию, затем периодичность измерения изоляции электропроводки выполняется по утвержденному графику.

Если имеются повреждения, снижающие защитный способности оболочки — необходимо обрезать испорченный участок, или надеть на него диэлектрический кембрик.

Вот и всё, что мы хотели сказать об этом. Для полного понимания вопроса рекомендуем посмотреть видео.

Видео по теме

profazu.ru
