Нужно ли заземлять ванну? Зачем это надо и инструкции для разных типов ванн. Заземление в ванной


Заземление в ванной комнате своими руками: видео, схема, фото

Все мы знаем, что связь воды и электричества может стать фатальной для человека. В ванной эта картина наблюдается постоянно: повышенная влажность, текущая вода из крана, а рядом розетки, электрический бойлер, стиральная машина. Чтобы обезопасить себя от поражения током нужно обязательно смонтировать заземляющий контур, назначение которого – увести напряжение на землю и тем самым предотвратить опасную ситуацию. В этой статье мы расскажем, как сделать заземление в ванной комнате своими руками, предоставив не только инструкцию, но и наглядные примеры каждого этапа работ.

Как это делалось раньше?

Еще несколько десятков лет назад вопрос создания заземляющего контура не был настолько важен. Это было связанно с тем, что все владельцы квартир делали заземление через металлические стояки горячей и холодной воды, которые в свою очередь были соединены с землей. В результате возникновения опасной ситуации потенциал уходил по трубам и проблем никаких не было. Однако позже многие жители многоквартирных панельных домов стали заменять металлические трубы на пластиковые, т.к. они являются более практичными. Как результат, соседи снизу меняют подводку труб, и ваше заземление в ванной комнате теряет свою работоспособность, а вы в свою очередь можете стать жертвой поражения электрическим током.

Именно поэтому в хрущевках было принято решение делать заземляющий контур другим способом, о котором мы и расскажем ниже.

Современная методика монтажа

В квартирах старого образца сделать заземление ванной комнаты можно несколько способами. Лучшим считается установка заземляющей шины в общедомовом щитке, так сказать, модернизация системы электроснабжения. Однако добиться этого крайне сложно, поэтому некоторые жильцы с разрешением управляющей компании организовывают собственный контур заземления в подвале.

Допустим, в вашем случае уже подведена трехжильная электропроводка к распределительному щитку. Все, что вам остается, сделать систему уравнивания потенциалов, о которой мы подробно рассказывали в соответствующей статье. Эта система предполагает объединение в КУП (коробке уравнивания потенциалов) заземляющих проводников от самой ванны, раковины и металлических труб, как показано на схеме ниже:

От КУП провод идет на заземляющую шину в щитке. Что касается электроприборов (бойлера, стиральной машины, полотенцесушителя и т.д.), они должны быть обязательно подключены к розетке с заземлением. На видео ниже специалист дает свое мнение по этому поводу:

Дополнительно нужно подключить УЗО, которое будет защищать электропроводку в ванной комнате от утечек тока. Если вы все же решитесь сделать защитный контур таким способом, поражения электрическим током удастся избежать. О нюансах монтажа мы расскажем ниже.

В новостройках дела обстоят гораздо проще, т.к. чаще всего система уравнивания потенциалов уже предусмотрена, собственно, как и трехжильная проводка. Останется только заземлить ванну, если она еще не установлена, и подключить УЗО в щитке.

Кстати, сделать заземление ванной комнаты в частном доме можно по аналогии с предоставленной выше инструкцией. Преимущество в том, что выполнить монтаж заземляющего контура в этом случае гораздо проще, чем в старой квартире. Все нюансы установочных работ мы подробно рассмотрели в статье, на которую сослались.

Нюансы подключения

Вот мы и подошли к главной части статьи, в которой рассмотрим особенности монтажа заземления в ванной комнате. Первым делом хотелось бы поговорить о материалах, которые нужно подготовить. Итак, список следующий:

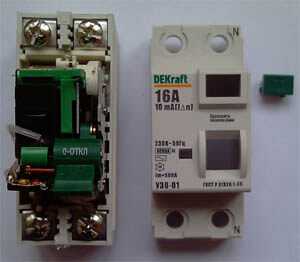

  1. Устройство защитного отключения. О том, как выбрать УЗО, мы рассказывали в соответствующей статье. Если вкратце, то для квартиры подойдет УЗО на 16А и 10 мА.
  2. Заземляющий провод. Согласно требования ПУЭ, сечение медного проводника должно быть не менее 6 мм2, при этом окрас изоляции согласно нормам должен быть желто-зеленый. Рекомендуем использовать провод ПВ-1 для того, чтобы самостоятельно заземлить ванну и другие объекты.
  3. КУП. О ней мы уже говорили, на фото ниже показано, как она выглядит.
  4. Хомуты для того, чтобы можно было заземлить трубы.

Теперь подробно поговорим о том, как сделать заземление ванны, которая на сегодняшний день может быть стальной, чугунной или же акриловой.

Сложнее всего заземлить старую чугунную ванну, т.к. для этого нужно просверлить в корпусе, немного выше ножки, отверстие под болт (увидите специальные отростки от корпуса). Далее провод прижимается шайбой и гайкой, как показан на фото ниже:

В современных чугунных и стальных чашах уже предусмотрено производителем специальное ушко для заземления. Единственное, вам нужно будет немного счистить эмаль до металлического цвета, что позволит улучшить электрический контакт.

Что касается акриловых ванн, как и в предыдущих случаях, производитель заботиться о своих клиентах и поэтому заранее предусматривает ушко на раме, к которому и нужно подключить провод. Если ушка нет, высверливаем его дрелью, как уже говорилось выше. Еще один способ показан на фото:

Ну и последнее о чем хотелось бы рассказать – заземление ванны с гидромассажем. Так как она оснащена электрическим оборудованием, благодаря которому работает джакузи, нужно серьезно подойти к вопросу монтажа заземления. Как правило, устройство с гидромассажем подключается к розетке, с помощью которой и обеспечивается защита (если проводка трехжильная). Дополнительно рекомендуется обезопасить себя, подключив в щитке УЗО, которое должно сработать в опасной ситуации.

Вот мы и рассказали, как сделать заземление в ванной комнате своими руками, если его нет. Надеемся, предоставленная инструкция с фото примерами была для вас полезной и интересной!

Материалы по теме:

Нравится(0)Не нравится(0)

samelectrik.ru

Как правильно заземлить ванну своими руками – видео инструкция

Наверное, каждый жилец обычного многоквартирного дома попадал в такую ситуацию: вы касаетесь рукой какого-либо металлического предмета в санузле, но тут же непроизвольно одёргиваете руку из-за легкого, но весьма ощутимого покалывания. Каждый раз, когда вы испытываете такие ощущения, вы получаете маленький удар током.

Содержание статьи

Многие домовладельцы за годы жизни в своей квартире привыкли не замечать этих ситуаций или избегать их. Однако, проблема эта достаточно серьезная, на нее нельзя просто закрыть глаза, ведь при определенных условиях едва ощутимое покалывание может превратится в существенный разряд, который может нанести непоправимый вред здоровью человека. В этой статье мы расскажем, как заземлить ванну своими руками, чтобы сделать посещение санузла более безопасным.

Необходимость заземления

Ванная комната – помещение с самым сложным микроклиматом, где постоянно наблюдается повышенная влажность и высок риск прямого контакта с водой. Поэтому грамотно организованное заземление – обязательное условие безопасного использования санузла, без которого высок воздействия тока на человека при прикосновении к проводящим электричество предметам. Существует несколько причин, из-за которых внутри ванной обязательно устанавливают заземляющий контур:

  1. Влажная среда. Как известно, вода является хорошим проводником воды. Кроме того, впитываясь в другие материалы, обладающие меньшей электропроводностью, она в разы увеличивает их проводящую способность.

    Схема заземления всех объектов в ванной комнате

  2. Большое количество электроприборов. В современном доме, особенно в ванной комнате, используется огромное количество бытовых приборов, которые питаются от электросети. При этом некоторые из них, к примру, стиральные машины или водонагреватели, обладают высокой мощностью.
  3. Металлическая фурнитура, сантехника и мебель. В ванной комнат используется большое количество изделий из металла, так как они хорошо переносят контакт с водой, за ними легко ухаживать. Однако, металлы считаются одними из самых лучших проводников.

Обратите внимание, что, когда человек стоит на влажному полу в ванной комнате и берется за борт незаземленной металлической ванны или вентиль крана, он может получить достаточно сильный разряд электрического тока, что может принести серьезный вред здоровью или даже смерть.

Что такое заземление?

Заземление – это термин, который обозначает преднамеренное соединение сантехнического оборудования, электрических приборов или иного оборудования к заземляющему контуру с целью предотвращения ударов тока при их эксплуатации. С помощью такой системы мер напряжение, возникающее в системе, сводится к безопасному для человека уровню. Различают следующие виды заземления:

  • Естественное. Естественным заземлением называются системы, в которых проводящая часть находится в непосредственном контакте с землей или хотя бы контактирует с грунтом через промежуточную среду. Естественным заземлением в старых многоквартирных домах с чугунными ваннами, где имеется металлический трубопровод, закопанный прямо внутрь грунта.
  • Искусственным. Искусственное заземление – это система с искусственным, специально созданным заземляющим устройством, закопанным в грунт. Этот заземлитель представляет собой металлический стержень с большой площадью соприкосновения с землей, он с помощью металлической проволоки с сечением 0,4-0,6 мм соединяется с заземляемым прибором.

Важно! Грунт обладает уникальным свойством принимать на себя и локализовать электрический заряд. Наличие заземления в ванной комнате делает более безопасным использование бытовых электрических приборов и металлической сантехники.

Устройство заземления

Так как в многоквартирных и частных малоэтажных домах повсеместно устаревший металлический трубопровод заменяют на более практичные, легкие и функциональные трубы из полимерных материалов, ванная комната лишается естественного заземления. При чем даже если хотя бы один домовладелец по стояку заменит свой участок трубопровода, естественное заземление в ванных комнатах остальных жильцов также перестанет функционировать. Поэтому необходимо монтировать искусственное заземление, которое состоит из следующих элементов:

  1. Заземлитель. Заземлитель или заземляющее устройство – это стержень или система из взаимосвязанных стержней, изготовленных из металла с высокой проводимостью. Главной характеристикой заземлителя является площадь соприкосновения с грунтом. Чем больше этот параметр больше, тем больший заряд может нейтрализовать заземлитель. Заземлитель закапывают в грунт на глубину 1,5-2 метра на расстоянии не менее 5 метров от жилых и хозяйственных построек.

    Заземлители

  2. Заземляющий кабель. В качестве заземляющего кабеля обычно используется стальная или медная проволока с толщиной сечения не меньше 0,6 мм. Заземляющий кабель обязательно должен снабжаться защитной изоляцией. Он соединяется с заземлителем и ванной оголенными концами. Его задача – перенести электрический заряд с емкости для мыться на заземлитель, помещенный в грунт.

    Заземляющий кабель

Важно! Чем больше поверхность соприкосновения заземлителя с грунтом, тем больший заряд он может передать и нейтрализовать за единицу времени. Чем больше совокупная мощность электропотребляющих приборов, установленных в ванной комнате, тем больше должен быть заземлитель.

Заземление чугунных ванн

Чугунные ванная являются наиболее популярными моделями сантехнических изделий, благодаря своей прочности, надежности и долговечности. Чугун достаточно хорошо проводит электрический ток, поэтому заземление чугунной ванны – обязательное условие безопасного использования этого прибора. К счастью, выполнить эту операцию без особых проблем можно даже своими руками. Существует 2 варианта монтажа заземляющего контура для чугунных ванн:

  • У современных сантехнических изделий из чугуна есть специальное ушко для подключения заземляющего кабеля. Обычно оно располагается на одной из ножек изделия или дне чаши. Если у вашей ванны есть такое ушко, то для подключения кабеля нужно лишь зачистить изоляцию провода для наиболее плотного прилегания в месте крепления, а затем с помощью болта присоединить кабель.

    Заземление чугунной ванны

  • У старых моделей зачастую не предусмотрено ушко для упрощенного закрепления заземления, так как они рассчитаны на естественное заземление, которое обеспечивал чугунный водопровод, соединяющий сантехническое изделие с грунтом. Поэтому для присоединения кабеля необходимо изготовить отверстие. Удобнее всего это сделать в месте, где ножка крепится к днищу чаши с помощью распорного клина.

Учтите, чтобы обеспечить максимальный контакт заземляющего кабеля с поверхностью ванны, опытные сантехники рекомендуют зачищать не только изоляцию с провода, но и освобождать место крепления от грязи, эмали и ржавчины.

Заземление акриловых ванн

Многие домовладельцы ошибочно считают, что акриловые ванны не нуждаются в заземлении, так как этот современный полимер является абсолютным диэлектриком. Однако, это очень опасное заблуждение, которое нередко приводит к тяжелым травмам. Дело в том, что вода, набранная в чашу, сама по себе является отличным проводником, создающим электрический контур. Кроме того, акриловые изделия обычно обладают недостаточной жесткостью, поэтому для их установки и фиксации используется металлический каркас, также способный проводить электрический ток. При этому необходимо придерживаться следующих правил:

  1. Заземляющий кабель должен иметь сечение не менее 0,8 мм, качественную двойную изоляцию, а также сопротивление не более 4 Ом. Лучше всего под эти критерии подходит толстая медная проволока.

    Заземление акриловой ванны

  2. Кабель заземления должен надежно крепиться к дну или ножке ванны, его отдельный участки должны быть надежно сварены между собой и прочно приварены к заземлителю, чтобы даже разряд большой силы не смог разорвать это контур.
  3. Контакт между заземляемым прибором и кабелем должен быть максимальным, поэтому необходимо зачистить точку соединения от эмалевого покрытия и ржавчины, иначе контур заземления работать корректно не будет.

Важно! Профессиональные сантехники отмечают, что в вопрос заземления важно поминать комплексность этой задачи. Ведь для безопасной эксплуатации санузла нужно заземлить не только ванну, но и все электрические приборы, установленные в этом помещении.

Видео-инструкция

sovety-vannoy.ru

Как сделать заземление в ванной комнате в квартире, на даче и пр + видео

Добавил(а): Ольга 31 июля

Ванная комната из-за повышенной влажности относится к помещениям с наиболее высокой вероятностью получения удара электрическим током. А если учесть тот факт, что в ней расположено достаточно много мощных электроприборов, таких как стиральная машина, водонагреватель, фен, душевая кабина или ванна-джакузи, то говорить о важности качественного заземления в ванной комнате не приходится. И если сами приборы заземляются через специальные розетки (использовать розетки без заземления в ванной крайне нежелательно), то непосредственно ванна, а также водяные трубы (конечно, в том случае, если они металлические) требуют отдельного заземления.

Зачем нужно заземление?

Перед тем как говорить о способах заземления ванны, давайте разберемся, что же такое заземление вообще и зачем оно необходимо.

Электрический ток всегда движется по пути самого низкого сопротивления. Таким образом, если предоставить ему такой путь в виде провода достаточного сечения, то ток по нему уйдет в землю, не нанеся тем самым вреда человеку, тело которого также является проводником.

Во избежание несчастных случаев в ванной комнате всё должно быть тщательно заземлено

В противном случае вся сила тока будет направлена именно на человеческий организм, что может привести к серьезным травмам и даже смерти.

А поскольку благодаря влажности в ванной комнате ток может «добраться» до металлических труб и до самой ванны и то и другое должно быть тщательно заземлено во избежание несчастных случаев.

Как заземлить ванну

Вообще-то работы по заземлению ванны должны выполняться профессиональными электриками, которые осуществляли монтаж электропроводки в ванной комнате. Но если они этого не сделали, либо если электропроводку в ванной вы монтируете самостоятельно, то работы по заземлению придется выполнить своими руками.

Скажем сразу, в этом нет ничего сложного. Достаточно соединить металлическую ножку ванны с заземляющим проводом. Для этого нужно накинуть на нее металлический хомут с фиксирующей гайкой, к которой и прикрутить провод достаточного диаметра. Другой конец провода нужно закрепить на клемме заземляющего контура.

Достаточно соединить металлическую ножку ванны с заземляющим проводом

Конечно можно прикрутить зачищенный конец провода и непосредственно к металлической ножке, но для повышения надежности соединения рекомендуем все же воспользоваться специальным хомутом.

Стоит отметить, что заземлению подлежат не только стальные и чугунные ванны, но также и акриловые модели. Несмотря на то, что акрил не является проводником электричества, удар током можно получить через находящуюся в ванной воду, поэтому дополнительные меры безопасности будут не лишними.

Говорить о необходимости заземления ванн-джакузи, снабженных электрическим компрессором, надеюсь, не имеет смысла.

Как заземлить водяной стояк

Если в вашей квартире трубы водоснабжения пластиковые, то о заземлении стояка вам можно не беспокоиться. Если же они сделаны из металла, то в этом случае необходимо будет заземлить и их. Для этого используют все тот же хомут с фиксирующей гайкой и провод достаточного сечения, который соединяет стояк и заземляющий контур.

Металлические трубы также необходимо заземлить

При заземлении стояка важно подключить к контуру как стояк с холодной водой, так и с горячей.

Примерная схема заземления комнаты

Как уже говорилось выше, заземлению в ванной комнате подлежат все электрические розетки, а также ванна и стояк. Таким образом схема заземления ванной комнаты должна выглядеть примерно так.

Схема с указанием минимального сечения проводов, которое сможет обеспечить надежное заземление

Как видите, в заземлении ванны и стояка нет совершенно ничего сложного. Поэтому если это правило техники безопасности в вашем доме до сих пор не соблюдается, рекомендуем в самое ближайшее время устранить этот недочет, обезопасив таким образом себя и своих близких. Удачного вам ремонта!

Оцените статью: Поделитесь с друзьями!

prorab.guru

Заземление ванны. Как правильно сделать заземление ванной комнаты в квартире

   Большинство современных людей свой день начинают с посещения ванной комнаты. Именно в ней совершаются гигиенические процедуры, а также происходит очищение, расслабление всего организма. Но именно здесь велика вероятность получения различных травм, в том числе и поражение током.

Ванная комната — Фото 01

Актуальность заземления ванны

   Раньше в этом не было особой необходимости. Но в настоящее время грамотное и своевременное заземление ванны, которое не потребует особых финансовых затрат и много времени, позволит избежать неприятных последствий, неизбежных при поражении током.

Необходимость заземления ванной — Фото 02

   То, что вода отлично проводит электричество, знают многие, но далеко не все понимают всю опасность, которую могут представлять современные ванные комнаты. Перечислим основные:

  • Неправильный монтаж электрической проводки, нарушение действующих нормативов;
  • Высокая влажность, способствующая быстрому окислению мест соединения проводов, которые не были должным образом защищены;
  • Бытовые приборы, в том числе нагреватели воды, стиральные машины, которые установить так, чтобы при работе с ними не соприкасаться с другими металлическими элементами, в условиях небольшой комнаты бывает весьма проблематично;
  • Оборудование для ванных комнат, напрямую не связанные с электричеством, такие как батареи, трубы, раковины и др., в некоторых случаях, например, при использовании их как нулевого провода или сгорании плавкого предохранителя, могут быть током, причем довольно сильно.

   Этот перечень далеко не полный, а учитывая, что ванная посещается достаточно часто — минимум дважды в день, то решать вопрос обеспечения безопасности для себя и близких все равно придется.

Заземление ванны — Фото 03

Особенности современного способа заземления ванн

   В соответствии с нормативами безопасного выполнения работ заземление ванны осуществляется через заземляющую шину, которая находиться на общем распределительном щите.

Уравнивание потенциалов — Фото 04

Важно! В новостройках задумываться о том, как сделать заземление ванной, не нужно, поскольку такие работы уже выполнены. В остальных же случаях такая процедура является необходимой, причем количество оборудования в этом помещении значения не имеет.

   К сожалению, во многих многоквартирных домах старой застройки заземления просто нет, но если была осуществлена его реконструкция, то можно смело приступать к работам по защите от воздействия электротока в ванной. При этом не следует пользоваться «дедовским» способом, просто соединяя чашу со стояком канализации или водопровода. В современных условиях такой вариант совсем не подходит, поскольку многие заменили старые трубы и стояки на пластик.

   Приняв решение о необходимости заземления ванной, можно пригласить специалиста, либо сделать все самостоятельно, но обязательно нужно соблюдать правила:

  • Заземляющий провод должен иметь достаточное сечение, для ванной эта величина составляет 6ммІ.
  • Обязательно проверяется надежная изоляции из полихлорвинила, которая должна иметь желто-зеленый окрас. Длина выбирается в зависимости от конкретных условий, но провод не может быть менее 2 метров. Прокладывать нужно таким образом, чтобы исключить случайное повреждение и портить внешний вид помещения, например, внутри стен, за декоративным экраном и т.д.
  • Если в помещении установлены электрические устройства, подогревающие воду, подключение заземления нужно выполнять через защитное устройство, которое обеспечит при необходимости своевременное отключение.

Важно! При выборе заземляющих электродов предпочтение следует отдавать изделиям из меди, поскольку по сравнению со сталью, они обладают большей надежностью и эффективностью. Экономия в этом случае неуместна!

   Сейчас в ванных комнатах встречаются как старые, но по-прежнему актуальные стальные и чугунные ванны, так и более современные варианты — из акрила. Нередки и «джакузи». Не смотря на довольно большое сходство выполняемых работ, каждый из этих вариантов имеет некоторые особенности, о которых следует знать, чтобы не наделать ошибок при решении вопроса: «Как сделать заземление ванны?»

Ванны из металла

   Такое сантехническое оборудование можно разделить так:

  • Старого образца, которые были изготовлены давно, но неплохо справляются со своим назначением. В этом случае заземление ванны займет некоторое время. Сначала нужно с помощью дрели просверлить одну из ножек ванны, используя походящее сверло. Далее нужно вставить в отверстие заземляющую перемычку и закрепить ее, используя болт и гайку снабженную шайбой.
  • Современные изделия оснащены специальным устройством, которое называют лепестком. Именно к нему нужно присоединять заземляющий проводник, что занимает буквально несколько минут.

   Мнение, что такие изделия не нуждаются в заземлении, ошибочны. Этот материал действительно является диэлектриком, но есть причины, делающие выполнение таких работ нужными:

  • Ванны из акрила способны накапливать статическое электричество и его значение может оказаться довольно высоким. Особенно актуальна такая проблема для изделий, имеющих значительные размеры.
  • Если ванна выполнена из экструдированного полимера, то она не способна сохранять форму, и устанавливается на стальной раме. Именно к ней и подключают заземление ранее описанным способом.

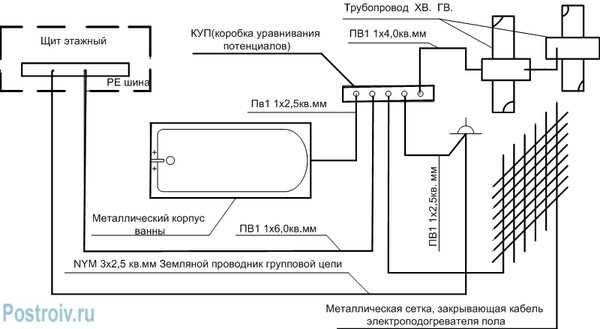

Схема заземления ванны — Фото 06

Заземляем гидромассажные ванны

   В связи с тем, что «джакузи» работает от обычной электросети, то для ее подключения следует позаботиться о грамотной установке специальной розетки, имеющий высокий уровень защиты и предназначенной для эксплуатации во влажных помещениях. Ее нужно располагать не ближе чем в 70см от борта ванной и примерно в полуметре от уровня пола.

Заземление джакузи — Фото 07

Важно! Для гидромассажных ванн устанавливается отдельная розетка, оборудованная заземляющим контактом. Осуществлять ее заземление на любые инженерные системы нельзя, также как и использовать неисправную вилку, шнур и др.

   Для безопасности разумно установить УЗО, а также автомат на16А. Их располагают за пределами комнаты, где расположена «джакузи»

Джакузи — Фото 08

   Заземление ванной не является панацеей, но способно защитить от некоторых опасностей и случайностей, которые в этих помещениях происходят нередко.

Горячие темы. Советуем почитать!

postroiv.ru

Нужно ли заземлять чугунную, металлическую или акриловую ванну

Нужно ли заземлять ванну? Этот вопрос, волнует многих людей, собравшихся делать ремонт в своем доме. Оборудование современных квартир отличается наличием всевозможной бытовой техники и электроники. Для удобства их подключения в доме или квартире повсеместно устанавливаются розетки, в том числе и ванной комнате. Заземление ванной убережет от внезапно возникших разрядов тока, и избежать такой распространённой проблемы, когда кран в ванной бьет током.

Что такое заземление ванны и зачем оно необходимо?

Заземление ванной

Современная ванна относится к одному из самых опасных мест в доме. В большинстве случаев, их изготавливают из металла, являющегося хорошим проводником электротока. Часто розетки и дополнительные выключатели света для удобства устанавливаются в непосредственной близости к самому корпусу чаши. Возникает определенный риск для здоровья человека (поражение током). Поэтому чтобы избежать внезапного появления электрического разряда, нужно выполнить заземление ванной в квартире.

В нашей стране требования к проведению данной процедуры регламентируются специальными нормами и правилами. Поэтому лучше всего обратиться за помощью и консультацией к опытным профессионалам. По своей сути, заземление ванны является соединением корпуса чаши с проводом, имеющего в свою очередь соединение с землей (полом). Если оно есть, то внезапно появившийся на корпусе заряд (с том числе и статистический) «уйдет» в пол, не причинив неприятностей.

Как заземлить ванну?

Схема подключения заземления в ванной

В былые времена заземление в ванной комнате делали самым примитивным способом: протягивали проводник от ванны к водопроводному стояку. Сегодня вся система водоснабжения изготавливается из полипропиленовых (пластиковых) труб, поэтому данный вариант совершенно бессмысленен. От ванной должно проходить особое соединение с заземляющей шиной, которая располагается на щите-распределителе. Как сделать заземление в ванной правильно? Все зависит от материала сантехнического изделия.

Рекомендуем к прочтению:

Заземление ванны старого образца

Ванны, изготавливаемые в советский период, все еще встречаются во многих квартирах. Однако, как заземлить стальную ванну, произведенную в эти года, и стоит ли это делать, знают не все. Каждое сантехническое изделие старого образца имеет примерно одинаковую конструкцию. Поэтому заземление их производится по стандартной для них схеме.

В ножку ванны продевается заземляющая перемычка. Если ножка цельная, то предварительно в ней просверливается сквозное отверстие. Затем для перемычки делается закреп с помощью гайки и болта. В качестве заземляющей части используется многожильный провод, другая часть которого примыкает к распределителю на стене, установленного вне ванной комнаты. Так же для наглядности процесса, о том, как сделать заземление ванны можно узнать, обратившись к видео материалу:

Заземление чугунной ванны

Заземление чугунной или металлической ванны

Нужно ли заземлять чугунную ванну? Ответ очевиден – нужно. Чугун — это металл, следовательно, он так же, как и любой другой из материалов данной категории, является прекрасным проводником электрического заряда. И в один прекрасный момент данное свойство может привести к очень неприятной проблеме: «вода в ванной бьется током».

Вся современная сантехника из чугуна уже имеет специальное приспособление (лепесток) для подсоединения заземляющего провода. Крепление его изначально предусматривает применение болта и гайки. В дальнейшем заземление чугунной ванны происходит по стандартной вышеописанной схеме.

Рекомендуем к прочтению:

Обратите внимание! Необходимо обязательно произвести монтаж системы заземления в том случае, если смеситель с душем подсоединяется к моментальному водонагревателю, который отличается от накопительного бойлера большей мощностью.

Заземление акриловой ванны

Точка заземления акриловой ванны

Акриловая ванна является последним новшеством современной сантехнической индустрии. Ценность материала лежит в довольно легком весе и низкой себестоимости (если сравнивать с изделиями из других материалов). Акрил не является металлом и не проводит электроток. Однако, ввиду пластичности материала, и во избежание деформации формы ванны, ее устанавливают в специальный каркас, выполненный из металла.

Нужно ли заземлять акриловую ванну? Акрил, как и любой синтетический материал, является диэлектриком и может вырабатывать статистическое электричество. Площадь чаши вполне способна накопить большое количество электрозаряда и привести к появлению такой серьезной проблемы, как «вода в ванной бьет током», способного навредить здоровью человека. Поэтому заземление акриловой ванны производится в обязательном порядке путем крепления жесткого многожильного кабеля к металлической каркасной раме.

Выравнивание потенциалов ванной комнате

Система уравнивания потенциалов в ванной комнате необходима для обеспечения ее полной безопасности. Кроме основного контура заземления, предусмотренного в любом строительном проекте современного здания, необходимо создать дополнительный контур для конкретного помещения. Каждый проводник имеет определенный электрический потенциал. Сам по себе он не представляет опасности. Опасность лежит в их разности между различными металлическими предметами. Чем выше она будет, тем больше вероятность поражения электрическим током человека.

Выравнивание потенциалов в ванной комнате является таким же важным аспектом, как заземлить ванну. Оно представляет собой снижение шагового напряжения на поверхности посредством защитных проводников, проложенных внутри пола помещения или на его поверхности. Они подсоединяются к заземляющему устройству. Также снизить разность потенциалов можно при помощи специального напольного покрытия. Выравнивание потенциалов в ванной или других помещениях должно обязательно производиться специалистом, о некоторых его особенностях можно узнать в следующем видео материале:

dizain-vannoy.ru

зачем нужно это делать / Zonavannoi.Ru

Многие из нас неоднократно сталкивались с неоднозначной ситуацией, когда, коснувшись металлической поверхности в ванной, мы ощущаем небольшое воздействие электрического тока. Большинство людей просто не обращают на такой незначительный дискомфорт внимания, но все же к такому мелкому происшествию необходимо относиться более серьезно. Ведь бывает, что незначительное электрическое покалывание в считанные секунды может превратиться в мощный разряд, который легко может поразить человека насмерть. Поэтому давайте рассмотрим важный вопрос безопасности: как выполнить заземление в ванной комнате, а также узнаем для чего еще его нужно делать?

Содержание статьи

Почему необходимо делать заземление

Конечно же, первым делом ток необходимо отводить в целях безопасности. Ведь человек должен сделать жизнь в собственном жилище не только красивой, уютной, но и максимально безопасной. При этом это правило должно относиться к любому элементу интерьера, даже к самому незначительному.

Касательно ванной, мы используем санузел как минимум пару раз в день, или даже больше. Кроме того, в этом помещении располагаются различные электроприборы и техника. Наиболее популярные это: машинка для стирки, бойлер, фен, электросушилка для полотенец и прочее. По технике безопасности для каждого прибора нужна отдельная электророзетка. Это необходимо потому, что ванная – наиболее влажное помещение во всем жилище, а влага – наилучший проводник электричества, к тому же большая часть ванн сделана из чугуна, который также является отличными проводниками тока.

Заземление в ванной комнате

Что собой представляет заземление

Заземлением является процессом, при котором ток с помощью определенного прибора убирается в землю. В пример можно поставить машину с металлической цепью, дотрагивающейся к земле, что весьма пригодится для защиты от электрического разряда, например, во время метания молнии.

Делать заземление самостоятельно – не совсем разумно, ведь все может закончиться неблагоприятно. Лучше отдать эту работу профессионалам. Однако, если у вас нет возможности обратиться к электрику, тогда можно попробовать сделать заземление ванны в квартире самому, но при этом не забудьте спросить совета у опытного электрика. Однако, если в ванной намечается проведение новой проводки, то этот процесс точно необходимо доверить электрику.

Не так давно заземление делалось примитивным способом: провод из металла прикреплялся к металлическому стояку и ток уходил в землю. Но для наших времен такой пример навряд ли будет актуален в квартире, т.к. большинство стояков сегодня выполнены из пластика. Также этот примитивный метод будет нарушать безопасность соседних квартир.

Схема заземления в ванной комнате

Материалы: какие следует применять для заземления ванны

Еще пару десятилетий назад для отвода электричества применяли проволоку шестерку либо трос из стали. Сегодня существует гораздо больше вариантов «культурных» методов заземления ванны. Например, витой трос из меди, подключающийся с помощью клемм и обжимов.

Кстати, для отвода электричества от сантехнического изделия следует использовать специальные провода. По нормативам их сечение должно быть 6 мм2, но не меньше. Аналогичный провод также будет необходимо проложить от главной клеммы заземления у электрической щитовой. А для соединения проводов от металлических предметов и центральной жилы, в основном, применяют шины из стали, обладающие винтовыми клеммами. В народном варианте это представляет собой болт с шайбами и гайками, к тому же каждый кабель должен быть размещен меж шайбами, а болт следует зажать максимально сильно.

Плашка заземления

Виды ванн и способы их заземления

Следует заметить, что методы заземления отличаются, здесь все зависит от материала ванны.  Если же вы полагаете, что ванна, выполненная из акрила – это диэлектрик, не нуждающийся в отводе тока, то вы заблуждаетесь. Ведь она обладает металлическим каркасом, а наполняемое ее вещество не является изолятором. К тому же вещество в ванне имеет связь с водой в трубопроводе и прочей сантехникой – получается своеобразный контур, по нему передвигается статическое напряжение, независящее от материала изготовления изделия. По этим причинам необходимо заземлять все виды ванн (чугун, акрил, сталь). Кстати, это правило также должно относиться и к душевой кабине.

Заземление ванны из чугуна

Касательно отвода тока от современной ванны, выполненной из чугуна, то в этом случае все элементарно. У такого изделия есть, сделанное на производстве ушко с дырой, его еще называют лепестком, куда устанавливаются болт с шайбами, гайкой, которыми присоединяется заземляющий провод к чугунной ванне. Гораздо труднее проводится заземление чугунной ванны прошлого образца. Ранее наличие лепестка не было предусмотрено, по этим причинам его надо изготовить самому. Также дополнительную сложность создает то, что подсоединять заземляющий трос к ножкам не совсем правильно, т.к. меж лапками и ванной не имеется необходимого взаимодействия.

Заземление чугунных ванн

Разрешить такую проблему можно так: рядом с ножками от корпуса изделия располагаются отростки, предназначенные для расклинивания лапок, в которых надо высверлить дыру в 10 мм. После нарезать в получившейся дыре с помощью метчика резьбу, а далее вкрутить винт с гайкой и шайбами, что обеспечит необходимый отвод электричества всего корпуса чугунного изделия. Как альтернатива допускается использовать крылья ванны, в которых аналогичным способом просверливается дыра в 5 мм. Однако, вам придется немного постараться, угадывая длину винта.

Заземление ванны из стали

Современную стальную ванну сегодня можно заземлить без особых стараний, ведь так же, как и у чугунного изделия у стальной есть лепесток, к нему присоединяется кабель. Хотя имеется одна особенность: чтобы достичь максимального эффекта, окружность отверстия, где установится обжимной винт, необходимо зачистить таким образом, пока не будет видна металлическая основа.

Заземляем стальную ванну

Заземление ванны из акрила

Как было написано ранее акрил является токопроводящим материалом, однако, как любые другие аналоговые материалы он самостоятельно производит статистическое напряжение, накапливающееся на металлическом каркасе сантехнического изделия, который нужно заземлять. В основном на раме сантехнического изделия имеется ушко, но иногда его нет. Решить такую проблему можно, как и в прошлых ситуациях, т.е. при помощи сверла и электродрели надо сделать отверстие, куда впоследствии следует установить обжимной винт. При этом не забывайте убирать возле дыры остатки эмали, являющейся диэлектриком.

Таким образом, делается заземление в помещении почти с каждой ванной, сделанной из металла. Однако, большая часть изделий, в частности те, что потребляют множество электроэнергии, уже имеют клеммы либо хотя бы отверстия, используемые для отвода электричества.

Заземление гидромассажной ванны (джакузи)

Очень важно, чтобы современные массажные ванные, естественно, функционирующие от электричества, были хорошо заземлены, ведь здесь речь идет о безопасности. При каждом приеме джакузи человек должен быть уверен, что такой релакс не причинит ему вреда. А современные гидромассажные приборы оснащены массой электрических элементов.

Джакузи необходимо заземлять мощным проводом, один конец которого присоединяется к ванне, а второй к ведению отвода электричества в жилище (в основном, он распределяется до щитка распределения).

Еще следует сказать о том, что нужно заземлять электророзетки, находящиеся вне комнаты, где расположена джакузи. Необходимо установить специальный прибор защитного отключения, т.е. выключатель дифференциального электричества. Благодаря этому можно предупредить нежелательные последствия, а последние могут появиться в случае возникновения утечки электричества в цепи.

Осуществляем заземление в ванной от электротока

Теперь вы знаете ответы на вопрос: заземление ванны, зачем его делать? Но, в заключение всего вышесказанного следует выделить 3 основополагающих нюанса, согласно которым проводится этот процесс: мощнейший провод из меди, имеющий сечение не меньше 6 квадратов, прочный контакт, а также подсоединение сантехнического элемента к контуру отвода до щитка распределения. Еще следует напомнить об УЗО, через которое, обязательно, должна подключаться вся электропроводка в помещении.

zonavannoi.ru

Заземление ванны акриловой: что нужно знать

В прежние времена делать заземление в доме не было необходимости. Однако сейчас данный вопрос актуален, как никогда, особенно для современного санузла, ведь в нем находится множество электрического оборудования и металлических предметов.

И, прежде всего, необходимо делать заземление ванны, так как она является безусловным источником опасности.

Немного теории

Обратите внимание!

Большинство современной электрической бытовой техники имеет специальные канавки из металла для «заземления».

Этот термин означает особую защиту, забирающую электрический ток при его появлении на корпусе оборудования и уводящую в землю.

Каждый из нас хоть раз в жизни чувствовал удары тока при прикосновении к электроприбору. Нередко это бывает при работе со стиральной машиной, компьютером, при прикасании к водонагревателю, когда пробой тэна вызывает прохождение через воду электротока.

Случается все это, потому что в наших квартирах и домах электрическая проводка  монтируется, зачастую, без принятия необходимых мер безопасности. А вот при организации заземляющего устройства пробои электротока на корпусах приборов и оборудования не будут чувствоваться.

Почему так важно заземлять ванну

Все, что необходимо для заземления ванной

Вода является отличным проводником электричества, поэтому ванная комната всегда будет одним из самых небезопасных мест в вашем жилище. Там, где размещено много металлических труб, а также установочных изделий и все это сочетается с влажным микроклиматом, для предотвращения несчастных случаев, необходимо строжайшим образом соблюдать правила и нормы безопасного электромонтажа.

Металлическое оборудование, не имеющее отношения к электричеству: канализационные и водопроводные трубы, батареи, ванны, раковины и прочее, могут стать причиной самых печальных последствий, если вдруг сработает, например, плавкий предохранитель. Вследствие этого и необходимо организовывать заземление в ванном помещении и предотвращать, тем самым, образование на металлических деталях оборудования опасного напряжения.

Обратите внимание!

Раньше так осуществлялась защита ванны: заземление производили, соединяя ее чашу с канализационным либо водопроводным стояком.

Сейчас, если вы живете в многоквартирном доме, этого делать нельзя, ни в коем случае!

Если ваши нижние соседи в своей квартире поменяют железный водопроводный либо канализационный чугунный стояк на пластиковые трубы, то заземления у вас не будет. Более того – вы получите увеличенную площадь конденсатора, со всеми печальными последствиями, вытекающими из данного обстоятельства.

Заземление металлических ванн

Заземление современной металлической ванны

Нормы электромонтажа диктуют, чтобы ванна подключалась, при помощи особого соединения, со специальной заземляющей шиной. Она должна располагаться на входном распределительном щите.

Такое соединение называется «заземляющей перемычкой».

Производить подобную процедуру необходимо в любом ванном помещении, независимо от того, какое электрическое оборудование в нем находится.

  1. Во многих домах, квартирах, дачах до сих пор стоят еще советские ванны. Если ваш сантехнический прибор именно такой — старого образца, то заземлять его нужно нижеследующим образом.Просверлите электродрелью с победитовым сверлом отверстие в ножке ванны. Далее закрепите, при помощи болта, гайки и шайбы, заземляющую перемычку.Многожильный кабель приверните, с одной стороны, к ножке ванной, с другой — к специальному распределителю. К нему же подсоединяются и все прочие провода от металлического оборудования в комнате – сливов, труб, приборов.Распределитель закрепите на стене ванной в любом удобном месте. Далее он выводится на заземляющую шину входного щита, расположенного в подъезде.
  2. Современные стальные и чугунные ванны производятся со специальным «лепестком» для заземления. К нему и подключается провод-«земля».Зачистите конец кабеля и просто зажмите его меж шайбами лепестка с помощью болта и гайки.
  3. Если в вашей ванной комнате стоит душ, имеющий устройство для моментального подогрева воды, либо иное водонагревательное оборудование, их тоже надо заземлить.Перемычка для этого делается в виде соединения металлических элементов корпуса устройств с заземленными трубами.

Надо ли заземлять акриловую ванну

В настоящее время все более популярными становятся ванны из акрила, потому как они легкие и сравнительно недорогие.

И, хотя этот полимер, по сути, является диэлектриком, то есть сам не проводит электроток, заземление акриловой ванны все же необходимо, по двум причинам.

  1. Акриловые ванны производятся двумя способами: при помощи литья и экструзии. Экструдированный полимер плохо сохраняет форму.Поэтому чаши, сделанные из него, в обязательном порядке устанавливаются на стальную раму, которая требует заземления.
  2. Заземлять ванну из акрила нужно и для того, чтобы снять статическое электричество. Тем более это надо делать, если чаша большая, она может накопить сильный электрический заряд.

Заземление «джакузи»

Как известно, гидромассажная ванна – «джакузи», работает от электросети, имеющей напряжение в 220 Ватт, а также частоту в 50 Герц.

Для подключения и установки гидромассажной ванны необходима отдельная заземленная розетка для влажных помещений. Она должна иметь закрывающиеся шторки для вилки, а также третий штекер, играющий роль заземления. Подобная розетка защищена от попадания внутрь нее брызг воды и вызова короткого замыкания.

Розетка монтируется на стене, на уровне 50 см от пола в ванной комнате и на расстоянии не менее 70 см от края борта джакузи. Подводка производится кабелем в двойной/тройной изоляции, имеющим рекомендуемое сечение 3×2.5 мм².

Чтобы избежать повреждений электрооборудования ванны джакузи, вызываемых резкими перепадами напряжения, нужно ставить автомат, способный выдерживать нагрузки в 16 Ампер, а также устройство защитного отключения — УЗО, имеющее показатель дифференциала в 0.03 А. Располагать автомат и УЗО необходимо вне ванного помещения.

Обратите внимание!

Строго запрещено пользоваться гидромассажной ванной с розеткой, которая не обладает заземляющим контактом.

Помимо этого, нельзя заземлять джакузи через канализационную, отопительную либо водопроводную систему.

Все работы, связанные с техобслуживанием, необходимо производить только при отключенной от электрической сети джакузи. Не пользуйтесь, ради вашей безопасности, ванной с неисправным заземляющим контуром или поврежденным электрическим шнуром.

О прокладке кабеля

Схема заземления ванной

Нормы электромонтажных работ четко определяют параметры проводника, который может применяться в качестве заземляющей перемычки в тех или иных случаях. В доме либо квартире необходимо пользоваться жестким многожильным проводом, имеющим сечение в 6 мм².

Его изоляция должна быть выполнена из ПВХ и иметь желто-зеленый цвет. Такая величина сечения является достаточной, чтобы обеспечить электрическую безопасность ванного помещения.

Когда при помощи такого кабеля подсоединяется ванна, имеющая устройство подогревания проточной воды, тогда подключение необходимо производить через автомат токозащиты.

Чаще всего, в целях экономии, под заземляющие электроды берется сталь, хотя сталь, имеющая медную оболочку либо цельная медь более надежны и эффективны.

Длина у заземляющего провода должна быть не меньше 2 метров. Однако надо напомнить, что чем короче провод, тем меньше вероятность его повреждения либо прорыва. Вследствие этого, хорошо продумайте степень приближения выхода заземляющей проводки к электрооборудованию.

Чтобы не ухудшать дизайн помещения, рекомендуется протягивать перемычку за экраном самой ванны, в тумбе раковины либо под облицовкой пола. Можете также, и уложить кабель под стеновой штукатуркой или внутри каркаса стен, как обыкновенную электропроводку.

По поводу того, нужно ли делать заземление ванны существуют различные мнения. Однако если вы дорожите своим здоровьем, а также здоровьем и безопасностью своих близких, лучше такой защитный контур создать. Тем более что стоить это будет недорого, а все работы займут немного времени.

eto-vannaya.club
