Ремонт своими руками светильника с люминесцентной лампой. Люминесцентной лампы ремонт


Ремонт люминесцентных светильников своими руками. Ремонт своими руками светильника с люминесцентной лампой

Люминесцентные светильники используются уже несколько десятков лет. Со временем конструкция их изменилась и теперь они стали совсем миниатюрными. Появление мощных высоковольтных транзисторов и эффективных люминофоров сделало возможным производство цокольных люминесцентных ламп, называемых «энергосберегающими ».

Такое название появилось оттого, что в обычные светильники стало возможным установить и лампу накаливания, и цокольную люминесцентную лампу. Свет от них будет одинаковый, но энергопотребление у люминесцентной лампочки будет в разы меньше. Но обе не пригодны для ремонта. В первой перегорает спираль, а в энергосберегающей лампочке неисправность возможна и в самой колбе, и в электронном балласте.

В ней могут прийти в негодность электроды, что видно по тёмному налёту внутри колбы вблизи корпуса. И если светильник перестал давать свет проверка контактов в цоколе и исправности выключателя это всё что может помочь восстановить его работу. В случае их нормального состояния потребуется только замена энергосберегающей лампочки новой или работоспособной. Но сам электронный балласт может быть исправным. Поэтому не надо выбрасывать его. Он пригодиться для ремонта светильников со сменными люминесцентными лампами соответствующей мощности.

Энергосберегающая лампочка компактна и удобна для домашних светильников. Но она близка к точечному источнику света по осветительным свойствам. А это не всегда хорошо. Поэтому светильники, в которых установлены люминесцентные лампы с длинными трубчатыми колбами продолжают широко использоваться для освещения производственных помещений и офисов.

Это светильники традиционной конструкции, многие из которых работают уже не один год, а их электрическая схема содержит конденсаторы, дроссели и стартеры . При этом ремонт светильника с люминесцентной лампой производится по следующей инструкции:

Описание проблемы Наиболее вероятная причина Что делать
Выбивает пробки или автомат на распределительном щитке при включении светильника 1. Пробит входной конденсатор фильтра подавления радиопомех.2. Замыкание в проводке между автоматом и светильником. 1. Пробитый конденсатор заменить новым.2. Заменить проводку, выполнить временное подключение светильника наружным проводом.
Лампа не зажигается. На светильник либо не подаётся напряжение, либо его величина недопустимо низкая. Проверить исправность выключателя светильника. Тестером измерить напряжения в сети, от которой работает светильник.
Лампа не зажигается, на концах колбы нет свечения. 1. Отсутствует надёжный контакт в гнёздах лампы или стартера.

2. Повреждены электроды в лампе.3. Стартер не срабатывает. Накал спиралей электродов отсутствует.4. Отсутствует контакт в одной из монтажных клемм внутри корпуса светильника.5. Обрыв провода в дросселе.

1. Немного сместить контакты несколько раз туда и обратно осевым вращением колбы. То же проделать и для стартера.2. Поставить в светильник работоспособную лампу.3. Проверить стартер на наличие свечения и при отсутствии заменить новым.4. Почистить клеммы в случае их заметного окисления или загрязнения, затянуть винтовые соединения.5. Заменить дроссель его работоспособным аналогом.
Видно свечение только по концам колбы. Нормального свечения не происходит. В стартере приварились контакты, и он стал негоден. Негодный стартер заменить новым.
Один конец колбы светится, но лампа не светится вся, а мигает. 1. Электрическая схема в светильнике смонтирована неправильно.2. В каком-то месте электрической цепи на непродолжительное время происходит либо замыкание, либо обрыв при этом лампа обесточивается.3. Неисправность электродов. 1. Вынуть лампу и поставить обратно, но повернув на 180 градусов концами наоборот. Отсутствие изменений в свечении свидетельствует о её исправности.

2. Проверить клеммы патрона на том конце колбы, в котором есть мигание.3. Проверить клеммы соединений электрической схемы в корпусе светильника и при необходимости прочистить их и затянуть винты, проводники с пробитой изоляцией заменить новыми.

4. Сделать замену лампы на работоспособную.

При включении концы колбы начинают светиться, но она зажигается и сразу гаснет. После чего этот процесс повторяется снова. 1. Проблема в стартере.2. Электрическая схема неверно смонтирована.3. Сетевое напряжение не соответствует характеристикам светильника. 1. Измерить напряжение сети.2. Подозрительный стартер заменить новым.3. При возможности заменить лампу более низковольтной.
Стартеры исправно срабатывают, концы колбы при включении светятся, и так продолжается далее, но при этом лампа не зажигается. Разгерметиз

levevg.ru

Ремонт своими руками светильника с люминесцентной лампой

В прошлой статье Я подробно рассказывал, как отремонтировать своими руками компактные люминесцентные лампы, которые вкручиваются в обычный патрон для лампочек накаливания.

Сейчас Я подробно расскажу, как отремонтировать люминесцентные светильники с дросселями и стартерами или на основе электромагнитного балласта или  ЭмПРА.

Рекомендую более подробно ознакомится по этому вопросу в нашей статье «Принципы работы и схемы подключения люминесцентных ламп».

Прежде чем приступать к самостоятельному ремонту:

  • Необходимо прозвонить на целостность все лампы светильника. Как это сделать читаем здесь. Важно знать, что очень часто в схемах с электромагнитным балластом, к которому подключено 4 лампы- при перегорании одной они все не будут светить. А с дросселем- не будет гореть только одна пара. В редких случаях отказ в работе происходит по вине отсутствия контакта между лампой и ее держателем (патроном). Помогает аккуратное подгибание контактов или замена.
  • Проверьте исправность электросети. Я в этих случаях проверяю наличие напряжения на клемнике, через который светильник подключается к  электропроводке дома или квартиры.
  • Следует учитывать, что люминесцентная лампа из-за своих конструктивных особенностей уже может не загореться при  температуре окружающей среды меньше -5° С или при периодических скачках напряжения более 7%. Примечание: если перегорела лампа- ее можно отремонтировать способом указанным здесь.
  • Если электропитание стабильное и присутствует на светильнике величиной от 200 до 240 Вольт и исправны лампы следует искать неисправность отдельных элементов схемы включения.

Я всегда ремонт люминесцентного светильника начинаю с осмотра всех элементов, иногда можно выявить визуально почернение неисправного элемента или продергиванием проводков найти отвалившийся.

Если ничего подозрительного не выявлено следует прозвонить целостность всех проводов по порядку, прикладыванием измерительных щупов с обоих сторон каждого провода. Рекомендую прочитать нашу статью «как прозвонить цепь». Далее ремонт своими руками будет отличаться от вида используемой схемы.

Причины неисправностей дроссельных светильников:

  1. Первое, что необходимо проверить- это работоспособность стартера. Для этого Я использую другой заведомо рабочий. Если нет запасного подключите его к электрической розетке через лампу накаливания, т. е. один провод от патрона с лампочкой сразу вставляем в розетку, а второй к одному контакту стартера, а со второго в розетку. Будьте аккуратны, не коснитесь не заизолированных металлических частей, находящихся под напряжением. Менять стартер необходимо на аналогичный по мощности и напряжению на 127 или 220 Вольт.
  2. Если стартер исправен- значит виноват дроссель. Прозвоните его обмотку на целостность. При необходимости опять же заменяем на аналогичный по параметрам и конструкции.

Причины неисправностей светильников на основе электронного балласта.

В без дроссельных светильниках используется всего один электронный балласт. Для его проверки Я обычно беру другой с аналогичного рабочего светильника и с соблюдением схемы подключения предварительно помеченных проводов- вставляю его в проверяемый, если  не работает светильник- значит не исправен блок.

Неисправный электронный балласт не спешите выкидывать. Разберите его- возможно просто перегорел предохранитель. Меняйте только на  тот, который рассчитан на аналогичную максимальную токовую нагрузку, т. е. с одинаковым диаметром плавкой вставки или медной проволочки внутри.

Если предохранитель цел- проверьте мультиметром все сопротивления, конденсаторы, обмотки и т. п. в схеме.

Самые распространенные неисправности люминесцентных светильников.

  • Лампа при включении многократно мигает, но не зажигается. Чаще всего в этом виновата неисправная лампа. Если после ее замены дефект не исчез-  значит ищите замыкание в проводке светильника, или в его патроне с той стороны, где отсутствует свечение люминофора.
  • Если наблюдается продолжительное время свечение на обоих концах лампы, но сама она не зажигается. Ищите причину неисправности в стартере, проводах или патронах.
  • Если при включении появляется и исчезает на концах лампы тусклое свечение оранжевого свечения, значит в лампу попал воздух и ее следует заменить.
  • Если быстро перегорают, тускло светят или чернеют концы лампы, а также наблюдается не равномерное свечение по всей площади лампы- в этом виноват неисправный дроссель или электронный балласт.

Помните, если Вы заметили любую неисправность в работе люминесцентного светильника его необходимо немедленно обесточить  приступить к ремонту, потому что  поломка одного элемента  схемы может повлечь за собой выход из строя и других.

olimp23.com

Как сделать своими руками ремонт люминесцентной лампы.

В предыдущей своей статье Я рассказывал про принципы работы и различные схемы подключения люминесцентных ламп. Эта статья является ее продолжением.

В ней Я подробно остановлюсь на устройстве и самостоятельном ремонте  перегоревших ламп трубчатой конструкции или дневного света.

Как отремонтировать своими руками компактные люминесцентные лампы (КЛЛ) под обычный патрон Я уже рассказывал в этой статье.

Сразу скажу в отличии от КЛЛ, которые достаточно дорогие и легко восстанавливаются- лампы дневного света Я не ремонтирую, потому что стоят новые дешево, да, если честно они после восстановления их работы с применением специальной схемы- обладают целым рядом недостатков. Но об этом в конце статьи.

Устройство люминесцентной лампы.

Лампа дневного света состоит из одного стеклянного цилиндра с наружным диаметром 12, 16, 26 или 38 мм. Причем он может быть как прямым, так и изогнутой конструкции  в виде буквы U или кольца и т. п.

С торцов цилиндра  в металлические заглушки встроены в диэлектрическую пластину две контактные ножки под цоколь светильника, на которые с внутренней стороны припаяны электроды, схожие по конструкции с нитями ламп накаливания.

Из колб люминесцентных ламп откачивается воздух, а вместо него добавляется инертный газ с небольшой капелькой ртути  (около 30 мг) или сплава ртути с Индием и другими металлами.

Почему перегорают люминесцентные лампы.

Электроды люминесцентной лампы, как и у ламп накаливания делаются из вольфрамовой нити, но только покрытой активной массой из щелочных металлов. Без нее вольфрамовая спираль очень быстро бы сгорела от перегрева в результате образования между нитями разряда, а так обеспечивается стабильно тлеющий электрический разряд.

Но со временем покрытие на вольфрамовой нити выгорает или осыпается, особенно процесс усиливается во время запуска включения, потому что в этот момент- разряд происходит только на маленьком отрезке нити, вызывая усиленный перегрев ее в этом месте. Поэтому на старых лампах по концам возле цоколя видны потемнения на люминофоре.

Постепенно с выгоранием активной массы электродов— будет происходить все больший их разогрев, из-за этого рано или поздно одна из нитей перегорает. И лампа перестает работать.

Как проверить люминесцентную лампу.

Ее легко проверить с использованием мультиметра или тестера. Для проверки установите переключатель прибора в  положение измерения минимального сопротивления, а лучше при наличии, в режим прозвонки. После этого прикоснитесь концами щупов к выводам цоколя с одной стороны, а затем- с противоположной. Если Вы услышите звуковой индикатор и увидите не большое сопротивление нити на экране- значит лампа цела. При обрыве- сопротивление будет очень большим до бесконечности.

Более подробно читайте в нашей статье: Как пользоваться прозвонкой.

Схема подключения перегоревших люминесцентных ламп.

Представляю вашему вниманию схему, которая исключает из работы ненадежный и гудящий дроссель, а так же часто требующий замены стартер. Кроме того по этой схеме работает перегоревшая люминесцентная лампа дневного света.

Никогда не используйте исправные лампы в этой схеме.

Для нормальной работы конденсаторов С1, С4 необходимо выбирать бумажные модели на 300-350 Вольт, а  для С2, С3 лучше всего подойдут слюдяные.

Резистор R1 в обязательном порядке должен быть проволочным, по мощности лампы необходимо подбирать все необходимые компоненты руководствуясь  таблицей снизу.

Мощность лампы C1-C4 С2-С3 Д1-Д4 R1
30 Ватт 4 мкФ 3300 пФ Д226Б 60 Ом
40 Ватт 10 мкФ 6800 мкФ Д226Б 60 Ом

80 Ватт

20 мкФ 6800 пФ

Д205

30 Ом

Принцип работы. Диоды Д2, Д3 вместе с конденсаторами С1, C4 образуют двухполупериодный выпрямитель с увеличением вдвое напряжения.  В момент включения лампы напряжение в точках а и б достигает величины в 600 Вольт на электродах лампы (Л1). После розжига она перейдет в нормальный рабочий режим, напряжение  уменьшается в указанных точках до необходимой величины для оптимальной работы лампы.

Чем больше Емкости конденсаторов C1 и C4, тем выше рабочее напряжение лампы. Конденсаторы С2, С3 служат для подавления радиопомех.

Но Я эту схему использовал только в экспериментальных целях и не рекомендую для применения в домах, квартирах, гаражах и т. д., потому что:

  1. Через 9-12 часов из-за работы на постоянном токе  происходит смещение  светящейся области в сторону одного из концов лампы. Для восстановления работы необходимо поменять местами концы лампы в светильнике.
  2. Из-за почернения со временем люминофора, уменьшается световой поток, а значит и энергоэффективность.

Рекомендую покупать и менять на новые лампы дневного света, потому что на них не так кусается цена, как на КЛЛ.

olimp23.com

Ремонт светильника с люминесцентной лампой.

Февраль 19, 2016, Электрика

В прошлой статье Я подробно рассказывал, как отремонтировать своими руками компактные люминесцентные лампы, которые вкручиваются в обычный патрон для лампочек накаливания. Сейчас Я подробно расскажу, как отремонтировать люминесцентные светильники с дросселями и стартерами или на основе электромагнитного балласта или  ЭмПРА.

Рекомендую более подробно ознакомится по этому вопросу в нашей статье «Принципы работы и схемы подключения люминесцентных ламп».

Прежде чем приступать к самостоятельному ремонту:

  • Необходимо прозвонить на целостность все лампы светильника. Как это сделать читаем здесь. Важно знать, что очень часто в схемах с электромагнитным балластом, к которому подключено 4 лампы- при перегорании одной они все не будут светить. А с дросселем- не будет гореть только одна пара. В редких случаях отказ в работе происходит по вине отсутствия контакта между лампой и ее держателем (патроном). Помогает аккуратное подгибание контактов или замена.
  • Проверьте исправность электросети. Я в этих случаях проверяю наличие напряжения на клемнике, через который светильник подключается к  электропроводке дома или квартиры.
  • Следует учитывать, что люминесцентная лампа из-за своих конструктивных особенностей уже может не загореться при  температуре окружающей среды меньше -5° С или при периодических скачках напряжения более 7%. Примечание: если перегорела лампа- ее можно отремонтировать способом указанным здесь.
  • Если электропитание стабильное и присутствует на светильнике величиной от 200 до 240 Вольт и исправны лампы следует искать неисправность отдельных элементов схемы включения.

Я всегда ремонт люминесцентного светильника начинаю с осмотра всех элементов, иногда можно выявить визуально почернение неисправного элемента или продергиванием проводков найти отвалившийся.

Если ничего подозрительного не выявлено следует прозвонить целостность всех проводов по порядку, прикладыванием измерительных щупов с обоих сторон каждого провода. Рекомендую прочитать нашу статью «как прозвонить цепь». Далее ремонт своими руками будет отличаться от вида используемой схемы.

Причины неисправностей дроссельных светильников:

  1. Первое, что необходимо проверить- это работоспособность стартера. Для этого Я использую другой заведомо рабочий. Если нет запасного подключите его к электрической розетке через лампу накаливания, т. е. один провод от патрона с лампочкой сразу вставляем в розетку, а второй к одному контакту стартера, а со второго в розетку. Будьте аккуратны, не коснитесь не заизолированных металлических частей, находящихся под напряжением. Менять стартер необходимо на аналогичный по мощности и напряжению на 127 или 220 Вольт.
  2. Если стартер исправен- значит виноват дроссель. Прозвоните его обмотку на целостность. При необходимости опять же заменяем на аналогичный по параметрам и конструкции.

Причины неисправностей светильников на основе электронного балласта.

В без дроссельных светильниках используется всего один электронный балласт. Для его проверки Я обычно беру другой с аналогичного рабочего светильника и с соблюдением схемы подключения предварительно помеченных проводов- вставляю его в проверяемый, если  не работает светильник- значит не исправен блок.

Неисправный электронный балласт не спешите выкидывать. Разберите его- возможно просто перегорел предохранитель. Меняйте только на  тот, который рассчитан на аналогичную максимальную токовую нагрузку, т. е. с одинаковым диаметром плавкой вставки или медной проволочки внутри.

Если предохранитель цел- проверьте мультиметром все сопротивления, конденсаторы, обмотки и т. п. в схеме.

Самые распространенные неисправности люминесцентных светильников.

  • Лампа при включении многократно мигает, но не зажигается. Чаще всего в этом виновата неисправная лампа. Если после ее замены дефект не исчез-  значит ищите замыкание в проводке светильника, или в его патроне с той стороны, где отсутствует свечение люминофора.
  • Если наблюдается продолжительное время свечение на обоих концах лампы, но сама она не зажигается. Ищите причину неисправности в стартере, проводах или патронах.
  • Если при включении появляется и исчезает на концах лампы тусклое свечение оранжевого свечения, значит в лампу попал воздух и ее следует заменить.
  • Если быстро перегорают, тускло светят или чернеют концы лампы, а также наблюдается не равномерное свечение по всей площади лампы- в этом виноват неисправный дроссель или электронный балласт.

Помните, если Вы заметили любую неисправность в работе люминесцентного светильника его необходимо немедленно обесточить  приступить к ремонту, потому что  поломка одного элемента  схемы может повлечь за собой выход из строя и других.

Похожие записи :

gd-rus.com

Ремонт балласта люминесцентных ламп своими руками

Ремонт люминесцентной лампы и светильников своими руками

Ремонт балласта люминесцентных ламп своими руками. Рассмотрим в этой статье как производить ремонт светильника своими руками. Люминесцентные приборы есть в каждом доме, как именно обычному человеку без особых знаний разобрать осветительный прибор без потерь, провести восстановительные работы и собрать изделие вновь.

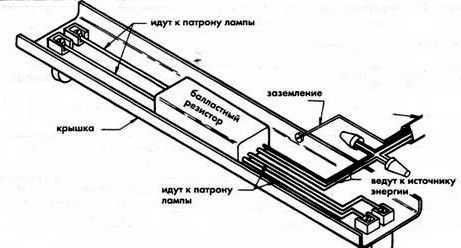

Ремонт разных приборов освещения своими руками сборка и разборка люминесцентных приборов

Как провести ремонт осветительных приборов разобрать и собрать при необходимости

Проводить наладку ламп необходимо с целостности всех лампочек. По этому поводу имеется статья, как правильно определить целостность ламп. Проводится проверка проводов, можно прозвонить при помощи амперметра – сделать это несложно.

Чтобы обеспечить в дальнейшем удобное применение светильника, понадобится провести проверку в схемах, где находится электромагнитный балласт.

Проверить и исправить проблемы в электрической сети.

Понадобится проконтролировать напряжение на расположение клемника.

Проконтролировать температурный режим и напряжение.

Учитывая то, что именно лампа люминесцентного типа имеет особенную конструкцию, и работает по определенным параметрам (температура не ниже -5°, напряжение не больше 7%). Эта особенность может вам помешать сделать отладку светильников. Дело в том, что некоторые хозяева думают, что прибор испорчен и выбрасывают его. Не торопитесь делать это.

Когда постоянное электропитание до 240В, нужно искать поломку в некоторых элементах всей схемы включения прибора.

Наладка светильников и визуальный осмотр

Нужно провести также и визуальный осмотр если видите почерневшие элементы то, скорее всего изделию уже не вернешь прежний вид, нужно заменить его новым.

Когда все провода целы и никаких изменений не определено, то нужно приложить измерительные щупы по сторонам проводов для окончательного их контроля.

Основные причины поломок дроссельного типа светильников:

Поломка стартера – проверить работоспособность можно аналогичным прибором.

Выполнив замену рабочего стартера аналогом с мощностью в 220 В.

Поломка дросселя – проверяется обычным прозвоном обмотки. Обязательно проведите контроль обмотки.

Почему светильники на основании электронного балласта ломаются.

Ремонт осветительных приборов дроссельного типа проводится следующим способом. Прибор конструируется на основании одного электронного балласта. А чтобы проверить исправность блока понадобится другой такой же светильник в рабочем виде. С такой же схемой подключения и помещаем его в тот, что будет проверяться, но предварительно помечаем нужные провода. Если новые светильники работают в нормальном режиме, предположительно вышел из строя блок.

Провести наладку светильников и заменить электронный баласт.

Ремонт приборов для освещения может предполагать и замену предохранителя. Разобрав светильник, проверяем каждый предохранитель и детали. Может быть перегоревшей предохранитель и его можно заменить на такой же новый прибор. А когда предохранитель в порядке, понадобится выполнить проверку всех остальных элементов мультиметром, например, работу сопротивлений. Заменять необходимо тем прибором, который имеет токовую мощность аналогичную. Если все части предохранителя целы, можно взять мультиметр и проверить остальные приборы.

Частые поломки ламп такого типа:

Неисправные лампы, тусклое освещение либо частое моргание. Тусклый оранжевый цвет.

Поломка стартера

Неисправность дросселя либо электронного балласта.

Важно! Когда появилась одна поломка, в любом типе светильника, тогда нужно устранить неисправности, чтобы прибор не вышел из строя.

ampersite.ru

Люминесцентная лампа - ремонт, устройства, материалы - ремонт, устройства, материалы - Каталог статей

Люминесцентная лампа — газоразрядный источник света, световой поток которого определяется в основном свечением люминофоров под воздействием ультрафиолетового излучения разряда; видимое свечение разряда не превышает нескольких процентов.

Различные виды люминесцентных ламп

Люминесцентные лампы широко применяются для общего освещения, при этом их световая отдача в несколько раз больше, чем у ламп накаливания того же назначения. Срок службы люминесцентных ламп может до 20 раз превышать срок службы ламп накаливания при условии обеспечения достаточного качества электропитания, балласта и соблюдения ограничений по числу коммутаций, в противном случае быстро выходят из строя.

Наиболее распространённой разновидностью подобных источников является ртутная люминесцентная лампа. Она представляет собой стеклянную трубку, заполненную парами ртути, с нанесённым на внутреннюю поверхность слоем люминофора.

Коридор, освещенный люминесцентными лампами

Область применения

Люминесцентные лампы — наиболее распространённый и экономичный источник света для создания рассеянного освещения в помещениях общественных зданий: офисах, школах, учебных и проектных институтах, больницах, магазинах, банках, предприятиях. С появлением современных компактных люминесцентных ламп, предназначенных для установки в обычные патроны E27 или E14 вместо ламп накаливания, они стали завоёвывать популярность и в быту.

Применение электронных пускорегулирующих устройств (балластов) вместо традиционных электромагнитных позволяет ещё более улучшить характеристики люминесцентных ламп — избавиться от мерцания и гула, ещё больше увеличить экономичность, повысить компактность.

Главными достоинствами люминесцентных ламп по сравнению с лампами накаливания являются высокая светоотдача (люминесцентная лампа 23 Вт даёт освещенность как 100 Вт лампа накаливания) и более длительный срок службы (2000 - 20000 часов против 1000 часов). В некоторых случаях это позволяет люминесцентным лампам экономить значительные средства, несмотря на более высокую начальную цену.Применение люминесцентных ламп особенно целесообразно в случаях, когда освещение включено продолжительное время, поскольку включение для них является наиболее тяжёлым режимом и частые включения-выключения сильно снижают срок службы.

История

Первым предком лампы дневного света была лампа Генриха Гайсслера, который в 1856 году получил синее свечение от заполненной газом трубки, которая была возбуждена при помощи соленоида.В 1893 году на всемирной выставке в Чикаго, штат Иллинойс, Томас Эдисон показал люминесцентное свечение.В 1894 году М. Ф. Моор создал лампу, в которой использовал азот и углекислый газ, испускающий розово - белый свет. Эта лампа имела умеренный успех.В 1901, Питер Купер Хьюитт демонстрировал ртутную лампу, которая испускала свет синезелёного цвета, и таким образом была непригодна в практических целях. Это было, однако, очень близко к современному дизайну, и имело намного более высокую эффективность, чем лампы Гайсслера и Эллинойса.В 1926 году Эдмунд Джермер и его сотрудники предложили увеличить операционное давление в пределах колбы и покрывать колбы флуоресцентным порошком, который преобразовывает ультрафиолетовый свет, испускаемый возбуждённой плазмой в более однородно белоцветной свет. Э.Джермер в настоящее время признан как изобретатель лампы дневного света. General Electric позже купила патент Джермера, и под руководством Джорджа Э. Инмана довела лампы дневного света до широкого коммерческого использования к 1938 году.

Принцип работыПри работе люминесцентной лампы между двумя электродами, находящимися в противоположных концах лампы возникает электрический разряд. Лампа заполнена парами ртути, и проходящий ток приводит к появлению УФ излучения. Это излучение невидимо для человеческого глаза, поэтому его преобразуют в видимый свет с помощью явления люминесценции. Внутренние стенки лампы покрыты специальным веществом — люминофором, которое поглощает УФ излучение и излучает видимый свет. Изменяя состав люминофора можно менять оттенок свечения лампы.



Особенности подключения

С точки зрения электротехники, люминесцентная лампа — устройство с отрицательным сопротивлением (чем больший ток через неё проходит — тем больше падает её сопротивление). Поэтому при непосредственном подключении к электрической сети лампа очень быстро выйдет из строя из-за огромного тока, проходящего через неё. Чтобы предотвратить это, лампы подключают через специальное устройство (балласт).

В простейшем случае это может быть обычный резистор, однако в таком балласте теряется значительное количество энергии. Чтобы избежать этих потерь при питании ламп от сети переменного тока в качестве балласта может применяться реактивное сопротивление (конденсатор или катушка индуктивности). В настоящее время наибольшее распространение получили два типа балластов — электромагнитный и электронный.

Произведённый в СССР электромагнитный балласт «1УБИ20». Недостатком являлся низкий cosф, так как реактивная мощность балласта зачастую больше мощности лампы.

Электромагнитный балластЭлектромагнитный балласт представляет собой индуктивное сопротивление (дроссель) подключаемое последовательно с лампой. Для запуска лампы с таким типом балласта требуется также стартер.

Преимуществами такого типа балласта является его простота и дешевизна. Недостатки — мерцание ламп с удвоенной частотой сетевого напряжения (частота сетевого напряжения в России = 50 Гц), что повышает утомляемость и может негативно сказываться на зрении, относительно долгий запуск (обычно 1-3 сек, время увеличивается по мере износа лампы), большее потребление энергии по сравнению с электронным балластом.

стартер

Дроссель также может издавать низкочастотный гул.Помимо вышеперечисленных недостатков, можно отметить ещё один.При наблюдении предмета вращающегося или колеблющегося с частотой равной или кратной частоте мерцания люминесцентных ламп с электромагнитным балластом такие предметы будут казаться неподвижными из-за эффекта стробирования.Например этот эффект может затронуть шпиндель токарного или сверлильного станка, циркулярную пилу, мешалку кухонного миксера, блок ножей вибрационной электробритвы.

Во избежание травмирования на производстве запрещено использовать люминесцентные лампы для освещения движущихся частей станков и механизмов без дополнительной подсветки лампами накаливания.

электронный балласт

Электронный балласт

Электронный балласт представляет собой электронную схему, преобразующую сетевое напряжение в высокочастотный (20-60 кГц) переменный ток, который и питает лампу.Преимуществами такого балласта является отсутствие мерцания и гула, более компактные размеры и меньшая масса, по сравнению с электромагнитным балластом.При использовании электронного балласта, можно добиться мгновенного запуска лампы (холодный старт), однако такой режим неблагоприятно сказывается на сроке службы лампы, поэтому применяется и схема с предварительным прогревом электродов в течение 0,5-1 сек (горячий старт). Лампа при этом зажигается с задержкой, однако этот режим позволяет увеличить срок службы лампы.

Механизм запуска лампы с электромагнитным балластом



В классической схеме включения с электромагнитным балластом для автоматического регулирования процесса зажигания лампы применяется пускатель (стартер), представляющий собой миниатюрную газоразрядную лампочку с неоновым наполнением и двумя металлическими электродами.

Один электрод пускателя неподвижный жёсткий, другой — биметаллический, изгибающийся при нагреве. В исходном состоянии электроды пускателя разомкнуты.

подключение 58-ваттных ламп классическим способом в рекламном щите

Пускатель включается параллельно лампе. В момент включения к электродам лампы и пускателя прикладывается полное напряжение сети, так как ток через лампу отсутствует и падение напряжения на дросселе равно нулю.

Электроды лампы холодные и напряжение сети недостаточно для её зажигания. Но в пускателе от приложенного напряжения возникает разряд, в результате которого ток проходит через электроды лампы и пускателя. Ток разряда мал для разогрева электродов лампы, но достаточен для электродов пускателя, отчего биметаллическая пластинка, нагреваясь, изгибается и замыкается с жёстким электродом.

Ток в общей цепи возрастает и разогревает электроды лампы. В следующий момент электроды пускателя остывают и размыкаются. Мгновенный разрыв цепи тока вызывает мгновенный пик напряжения на дросселе, что и вызывает зажигание лампы.

К этому моменту электроды лампы уже достаточно разогреты. Разряд в лампе возникает сначала в среде аргона, а затем, после испарения ртути, приобретает вид ртутного.



В процессе горения напряжение на лампе и пускателе составляет около половины сетевого за счёт падения напряжения на дросселе, что устраняет повторное срабатывание пускателя.

В процессе зажигания лампы пускатель иногда срабатывает несколько раз подряд вследствие отклонений во взаимосвязанных между собой характеристиках пускателя и лампы.



В некоторых случаях при изменении характеристик пускателя или лампы возможно возникновение ситуации, когда стартер начинает срабатывать циклически.

Это вызывает характерный эффект когда лампа периодически вспыхивает и гаснет, при погасании лампы видно свечение катодов накаленных током протекающим через сработавший стартер.



Механизм запуска лампы с электронным балластом



В отличие от электромагнитного балласта для работы электронного балласта зачастую не требуется отдельный специальный стартер т.к. такой балласт в общем случае способен сформировать необходимые последовательности напряжений сам.

Существуют разные технологии запуска люминесцентных ламп электронными балластами. В наиболее типичном случае электронный балласт подогревает катоды ламп и прикладывает к катодам напряжение, достаточное для зажигания лампы, чаще всего - переменное и высокочастотное (что заодно устраняет мерцание лампы характерное для электромагнитных балластов).

В зависимости от конструкции балласта и временных параметров последовательности запуска лампы такие балласты могут обеспечивать, например плавный запуск лампы с постепенным нарастанием яркости до полной за несколько секунд или же мгновенное включение лампы.



Часто встречаются комбинированные методы запуска когда лампа запускается не только за счет факта подогрева катодов лампы но и за счет того что цепь в которую включена лампа является колебательным контуром. Параметры колебательного контура подбираются так, чтобы при отсутствии разряда в лампе, в контуре возникает явление электрического резонанса, ведущее к значительному повышению напряжения между катодами лампы.

Как правило, это ведет и к росту тока подогрева катодов, поскольку при такой схеме запуска спирали накала катодов нередко соединены последовательно через конденсатор, являясь частью колебательного контура. В результате за счет подогрева катодов и относительно высокого напряжения между катодами лампа легко зажигается.

После зажигания лампы параметры колебательного контура изменяются, резонанс прекращается, и напряжение в контуре значительно падает, сокращая ток накала катодов. Существуют вариации данной технологии.

Например, в предельном случае балласт может вообще не подогревать катоды, вместо этого, приложив достаточно высокое напряжение к катодам, что неизбежно приведет к почти мгновенному зажиганию лампы за счет пробоя газа между катодами. По сути, этот метод аналогичен технологиям, применяемым для запуска ламп с холодным катодом (CCFL). Данный метод достаточно популярен у радиолюбителей, поскольку позволяет запускать даже лампы с перегоревшими нитями накала катодов, которые не могут быть запущены обычными методами из-за невозможности подогрева катодов.

В частности этот метод нередко используется радиолюбителями для ремонта компактных энергосберегающих ламп, которые являются обычной люминесцентной лампой с встроенным электронным балластом в компактном корпусе. После небольшой переделки балласта такая лампа может еще долго служить, невзирая на перегорание спиралей подогрева, и ее срок службы будет ограничен только временем до полного распыления электродов.

Причины выхода из строя



Электроды люминесцентной лампы представляют собой вольфрамовые нити, покрытые пастой (активной массой) из щелочноземельных металлов. Эта паста и обеспечивает стабильный тлеющий разряд, если бы ее не было, вольфрамовые нити очень скоро перегрелись бы и сгорели.

Балласт от перегоревшей энергосберегающей лампы подключён к лампе Т5

В процессе работы она постепенно осыпается с электродов, выгорает, испаряется, особенно при частых пусках, когда некоторое время разряд происходит не по всей площади электрода, а на небольшом участке его поверхности, что приводит к перегреву электрода. Отсюда потемнение на концах лампы, часто наблюдаемое ближе к окончанию срока службы.

Когда паста выгорит полностью, ток лампы начинает падать, а напряжение, соответственно, возрастать. Это приводит к тому, что начинает постоянно срабатывать стартер — отсюда всем известное мигание вышедших из строя ламп.

Электроды лампы постоянно разогреваются, и в конце концов, одна из нитей перегорает, это происходит примерно через 2 — 3 дня, в зависимости от производителя лампы.

После этого на минуту-две лампа горит без всяких мерцаний, но это последние минуты в ее жизни. В это время разряд происходит через остатки перегоревшего электрода, на котором уже нет пасты из щелочноземельных металлов, остался только вольфрам.

Эти остатки вольфрамовой нити очень сильно разогреваются, из-за чего частично испаряются, либо осыпаются, после чего разряд начинает происходить за счет траверсы (это проволочка, к которой крепится вольфрамовая нить с активной массой), она частично оплавляется. После этого лампа вновь начинает мерцать. Если ее выключить, повторное зажигание будет невозможным. На этом все и закончится.

Вышесказанное справедливо при использовании электромагнитных ПРА (балластов). Если же применяется электронный балласт, все произойдет несколько иначе.

Постепенно выгорит активная масса электродов, после чего будет происходить все больший их разогрев, рано или поздно одна из нитей перегорит.

Сразу же после этого лампа погаснет без мигания и мерцания за счет предусматривающей автоматическое отключение неисправной лампы конструкции электронного балласта.



Люминофоры и спектр излучаемого света

Многие люди считают свет, излучаемый люминесцентными лампами грубым и неприятным. Цвет предметов освещенных такими лампами может быть несколько искажён. Отчасти это происходит из-за синих и зеленых линий в спектре излучения газового разряда в парах ртути, отчасти из-за типа применяемого люминофора.



Типичный спектр люминесцентной лампы.

Во многих дешевых лампах применяется галофосфатный люминофор, который излучает в основном жёлтый и синий свет,в то время как красного и зелёного излучается меньше.

Такая смесь цветов глазу кажется белым, однако при отражении от предметов свет может содержать неполный спектр, что воспринимается как искажение цвета.Однако такие лампы, как правило, имеют очень высокую световую отдачу.

В более дорогих лампах используется «трехполосный» и «пятиполосный» люминофор. Это позволяет добиться более равномерного распределения излучения по видимому спектру, что приводит к более натуральному воспроизведению света. Однако такие лампы, как правило, имеют более низкую световую отдачу.

Также существуют люминесцентные лампы, предназначенные для освещения помещений, в которых содержатся птицы. Спектр этих ламп содержит ближний ультрафиолет, что позволяет создать более комфортное для них освещение, приблизив его к естественному, так как птицы, в отличие от людей, имеют четырехкомпонентное зрение.



Варианты исполнения



По стандартам лампы дневного света разделяются на колбные и компактные.

Советская люминесцентная лампа мощностью 20 Вт( «ЛБ-20» ). Современный европейский аналог этой

лампы — T8 18W

Колбные лампы представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:T5 ((диаметр 5/8 дюйма=1.59 см),T8 (диаметр 8/8 дюйма=2.54 см),T10 (диаметр 10/8 дюйма=3.17 см) и T12 (диаметр 12/8 дюйма=3.80 см)).

Лампы такого типа часто можно увидеть в промышленных помещениях, офисах, магазинах и т. д.



Компактные лампы представляют собой лампы с согнутой трубкой. Различаются по типу цоколя на (G23,G24Q1,G24Q2, G24Q3). Выпускаются также лампы под стандартные патроны E27 и E14, что позволяет использовать их в обычных светильниках вместо ламп накаливания.

Преимуществом компактных ламп являются устойчивость к механическим повреждениям и небольшие размеры. Цокольные гнёзда для таких ламп очень просты для монтажа в обычные светильники, срок службы таких ламп составляет от 6000 до 15000 часов.



G23

Универсальная лампа Osram для всех типов цоколей G24

У лампы G23 внутри цоколя расположен стартер, для запуска лампы дополнительно необходим только дроссель. Их мощность обычно не превышает 14 Ватт.

Основное применение — настольные лампы, зачастую встречаются в светильниках для душевых и ванных комнат. Цокольные гнезда таких ламп имеют специальные отверстия для монтажа в обычные настенные светильники.



G24

Лампы G24Q1, G24Q2 и G24Q3 также имеют встроенный стартер, их мощность, как правило, от 13 до 36 Ватт.

Применяются как в промышленных, так и в бытовых светильниках.

Стандартный цоколь G24 можно крепить как шурупами, так и на купол (современные модели светильников).



Утилизация



Все люминесцентные лампы содержат ртуть (в дозах от 40 до 70 мг), ядовитое вещество. Эта доза может причинить вред здоровью, если лампа разбилась, и если постоянно подвергаться пагубному воздействию паров ртути, то они будут накапливаться в организме человека, нанося вред здоровью.

По истечении срока службы в России лампу, как правило, выбрасывают куда попало.

На проблемы утилизации этой продукции в России не обращают внимания ни потребители, ни производители, хотя существует несколько занимающихся ею фирм.

electrik.do.am
