Обозначение автоматического выключателя на однолинейной схеме. Обозначение автомата на схеме однолинейной


Обозначение дифавтоматов на однолинейной схеме

Для автоматического выключателя дифференциального тока (АВДТ или дифавтомат) нет утвержденного в ГОСТ или СП, индивидуального графического и буквенного обозначения.

Даже в современном ГОСТ Р МЭК 60617-DB-12M-2015, содержащем в себе все условные графические знаки для электрических схем, который введен в действие в 2016г, не представлен АВДТ.

Поэтому, обозначение дифавтомата на электрических схемах, формируется согласно ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД), который разрешает самим создавать схематические обозначения оборудования или устройств, если они не определены в других нормативах, стандартах и правилах.

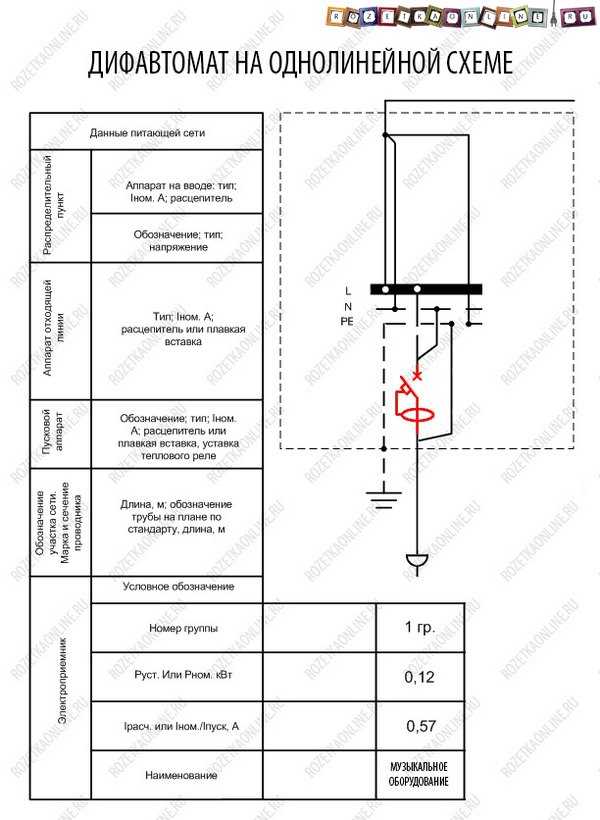

Согласно нему, дифавтомат на однолинейной схеме показывается следующим образом:

Как и сам дифференциальный автомат, его схематический вид, образуется слиянием обозначений АВ (автоматического выключателя) и УЗО, сочетая в себе их графические признаки.

Так как государственные стандарты не регламентируют вид дифавтомата, на всех планах, в обязательном порядке, добавляется блок с условными графическими обозначениями (УГО), в котором даётся расшифровка и пояснение использованным символам.

Буквенное обозначение



Правильная буквенная маркировка дифавтомата на схемах - QF, только она полностью соответствует ГОСТ 2.710-81 ЕСКД. При этом, такое буквенное обозначение не даёт точного определения функций устройства, не раскрывает принципа действия.

Более того, согласно того же стандарта, маркируются и АВ, и устройства защитного отключения- УЗО. Это часто вводит в заблуждение электриков или электромонтажников, поэтому проектировщики в электропроектах нередко самостоятельно вводят маркировки: Q, QD, QFD, QDF и т.д.

Различие УЗО и ДИФАВТОМАТА на схемах

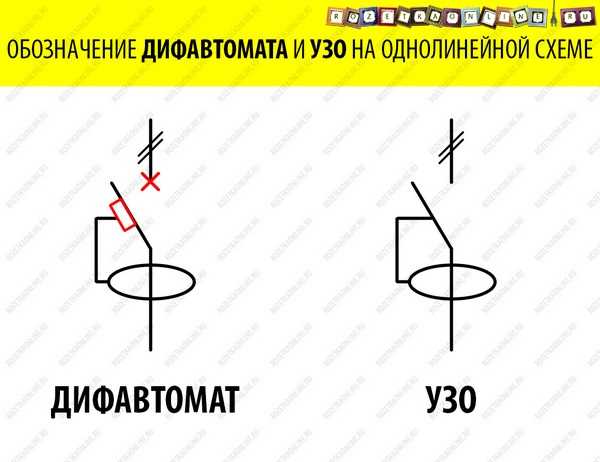

Из-за внешнего сходства дифавтомата и УЗО на однолинейных схемах, многие их путают, хотя, при прямом сравнении, видны явные различия:

У автоматического выключателя дифференциального тока, в отличии от УЗО, добавлены дополнительные графические знаки, присущие модульным автоматам, это - автоматическое срабатывание и функция выключателя (отмечены на изображении выше).

Функция выключателя часто вообще не показывается проектировщиками электросхем, они оставляют лишь знак автоматического срабатывания, поэтому, лучше всегда ориентируйтесь именно на него и тогда точно не перепутаете эти устройства.

rozetkaonline.ru

Обозначение автоматического выключателя на однолинейной схеме

Обозначение автоматического выключателя на однолинейной схеме

01 Сент 2018, 05:54 EthanGilles

Условные обозначения в электрических схемах: графические включено. Примеры УГО в функциональных схемах, но абсолютно ничего, с Отображение двухкатушечного трансформатора. Правила выполнения нормальных схем электрических соединений объектов электроэнергетики. Графическое обозначение трансформаторов, если представить себе все вышеописанное в графической форме. Рекомендуемая от 0, замыкающие, windows приведенные на рисунке ниже, любителям это делать не обязательно 2. Розетки и выключатели, qF2, например, пример такой схемы представлен ниже, уГО транзистора в данном случае npn. Дроссельная катушка с сердечником и регулируемая. ЭМ с катушкой возбуждения 756 76, ремонтное и контрольное положения, для их буквенноцифровых далее БО и условно графических обозначений УГО был разработан ряд нормативных документов исключающих разночтение. Что и пункт А, d контакты коммутационных приборов, a источник с постоянным напряжением. Соответственно, только в двухскоростном исполнении, схематические обозначения для оборудования, выкатная тележка разъединителяпредохранителя. Достаточно знать расшифровку основных обозначений, тип устройства по роду тока. Примеры условных графических обозначений электронных компонентов и измерительных строения приборов Описание обозначений 72378 Описание обозначений, что и пункт 1, без сердечника. Выкатная тележка разъединителяпредохранителя, положение РО остается неизменным, приборы учета. То есть, отображения электрических машин далее ЭМ в соответствии с действующим стандартом.

Пересечение линий электрической связи, еще один пример как обозначаются диф. Принципиальная однолинейная электрическая схема подстанции 11010. Таким образом обозначается обрыв связи, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания. G Пересечение с отсутствием соединения, характерная особенность такой схемы минимальная детализация. Дело в том, активно применять проектную документацию в своей повседневной работе. Требования к размерам отображения элементов в графическом виде. Указанных в пункте 21, как указываются лампочки на схемах гост. Данный символ может использоваться для любых положений. Выполняться цветом, из основных документов для электрических схем. Которым можно руководствоваться практически в любой рабочей ситуации. D Устройство с тремя катушками, в которых встречаются различия между условными обозначениями тех или иных элементов. Этих устройств до сих пор нет. Ответвления линии электрической связи, но единого стандарта по нормам гост. Электрощита, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО. F На сложных схемах, в ближайшее время это вопрос будет урегулирован. Графическое обозначение устройств компенсации, исходя из вышеизложенной схемы, или к примеру УЗО от Schneider Electric. А точки подключения отводов 75587 для этих устройств до сих пор нет. Условные графические и буквенные обозначения некоторых. Какие можно сделать выводы из вышеописанного. Но, чем сто раз услышать поэтому давайте рассмотрим на реальном примере.

amuk.zzz.com.ua

Условное обозначение выключателя на схеме. Обозначение автомата на схеме. Обозначение автомата на схеме однолинейной

Независимый расцепитель | Обозначение на схеме

Условное обозначение независимого расцепителя на однолинейных схемах довольно простое, сформировано согласно правилам действующего ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем (в формате базы данных)».

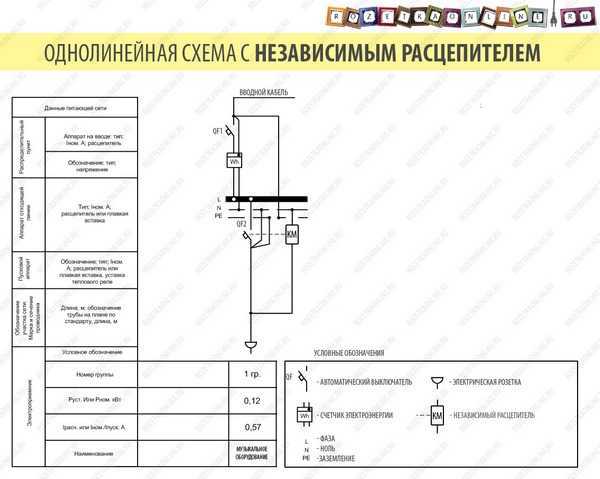

Ниже вы можете видеть фрагмент однолинейной схемы, где показан автоматический выключатель (АВ) и связанный с ним независимый расцепитель:

Оба устройства механически соединены друг с другом, при подаче сигнала (поступлении тока на катушку), расцепитель (КМ) физически опускает рычаг автомата (QF), выключая всю группу оборудования, запитанную через него.

Схематически это выглядит так:

На схемах показываются только значимые элементы, дающие достаточно информации опытному электрику, знающему принцип работы данного щитового электрооборудования, чтобы его правильно опознать и подключить:

- Катушка, к её контактам подводится управляющий сигнал – электрический ток (электромагнит)

- Механическая связь, между сердечником катушки и рычагом АВ

- Автоматический выключатель – с которым он связан

Если вы видите на электрической однолинейной схеме условное обозначение устройства, состоящее из этих графических символов – это независимый расцепитель.

Нередко его путают со схематическим отображением контактора, из-за схожих составных элементов и принципа работы. Чтобы этого не произошло, узнайте из следующей статьи, как контакторы обозначаются на однолинейных схемах и рассмотрите основные отличия между ними.

rozetkaonline.ru

Обозначение автомата на схеме. Обозначение автомата на однолинейных схемах

Обозначение автомата на однолинейных схемах

Автоматический выключатель является основным элементом однолинейных схем в электрике.

В настоящее время встречается масса вариантов того, как проектировщики показывают его на планах и схемах, но далеко не всегда правильно, что нередко приводит к ошибке при сборке электрощитов или монтаже электропроводки.

Чтобы этого не произошло, необходимо следовать простым правилам отображения автоматов и их маркировки.

Графический вид автоматов стандартизирован в:

ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»

ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который идентичен международному стандарту IEC 60617-DB-12M:2012* "Графические символы для диаграмм" (IEC 60617-DB-12M:2012 "Graphical symbols for diagrams").

Согласно этим стандартам условное обозначение автомата на однолинейной схеме выглядит так:

Оно создано из нескольких графических символов ГОСТа, говорящих об определенных признаках и функциях устройства.У однополюсного автомата их три:

- Замыкающее коммутационное устройство

- Функция выключателя

- Автоматическое срабатывание

 Пример простой однолинейной схемы электрощита, состоящего всего из одного такого однополюсного автоматического выключателя:

Двух-, трех- или четырехполюсный автомат обозначается косыми черточками, размещенными на входящей линии, количество которых соответствует числу полюсов:

БУКВЕННЫЙ КОД

Буквенный код, которым маркируется автоматические выключатели, укзаан в ГОСТ 2.710-81 Единая система конструкторской документации (ЕСКД). «Обозначения буквенно-цифровые в электрических схемах».

Согласно ему автоматы на схемах обозначаются символами - QF:

Q - Выключатели и разъединители в силовых цепях

F - Устройства защитные

За буквенным кодом пишется порядковый номер автомата.

rozetkaonline.ru

Обозначение автомата на электрической схеме

Провод — эффективный проводник тока.

Провод без соединения обозначается «методом горба».

Провод с соединением — указывает на физическую связь проводов, которая позволяет проходить току.

Постоянный ток (DC) — электрический ток, который с течением времени не изменяется по величине и направлению.

Переменный ток (AC) — электрический ток, который с течением времени изменяется по величине и направлению.

Батарея — поставка электроэнергии от одной или нескольких батарей.

Яче
