Как правильно рассчитать и подобрать резистор для светодиода. Какой резистор нужен для светодиода


Расчет резистора для светодиода: онлайн калькулятор

Питание светодиодов не такой простой вопрос, как может показаться. Они крайне чувствительны к режиму, в котором работают и не терпят перегрузок. Самое главное, что нужно запомнить – полупроводниковые излучающие диоды питают стабильным током, а не напряжением. Даже идеально стабилизированное напряжение не обеспечит поддержки заданного режима, это следствие внутренней структуры и принципа действия полупроводников. Тем не менее при грамотном подходе светодиоды можно подключать к питанию через токоограничивающий или добавочный резистор. Его расчет сводится к элементарному подбору такого сопротивления, на котором будут падать лишние Вольты при заданной величине тока. Давайте рассмотрим, как рассчитать его номинал вручную или воспользоваться онлайн калькулятором.

Хоть и главным параметром для питания светодиода является ток, но есть и такой, как падение напряжения. Это величина необходимая для того, чтобы он зажегся. Отталкиваясь от нее проводят вычисления ограничительного резистора.

Типовые напряжения LED разных типов:

Цвет Напряжение, В
Белый 2.8-3.2 для маломощных, 3.0 и выше для мощных (более 0.5 Вт)
Красный 1.6-2.0
Зеленый 1.9-4.0
Синий 2.8-3.2
Желтый, оранжевый 2.0-2.2
ИК До 1.9
УФ 3.1-4.4

Внимание! Если вы не можете найти документацию на имеющийся элемент – при использовании онлайн калькулятора возьмите данные из этой таблицы.

Чтобы сократить теорию, давайте сразу на практике рассчитаем сопротивление для подключения белого светодиода к бортовой цепи автомобиля 12В. Её фактическое значение при заведенном двигателе доходит до 14,2 В, а иногда и выше, значит его и берем для расчетов.

Тогда расчёт сопротивления для светодиода выполняют по закону Ома:

R=U/I

На светодиоде должно упасть усреднено 3 Вольта, значит нужно компенсировать:

Uрез=14,2-3=11,2 В

У обычного 5 мм светодиода номинальный ток равен 20 мА или 0,02 А. Рассчитываем сопротивление резистора, на котором должно упасть 11,2 В при заданном токе:

R=11,2/0,02=560 Ом или ближайший в большую сторону

Чтобы добиться стабильного питания и яркости в цепь питания дополнительно устанавливают стабилизатор L7805 или L7812 и проводят расчет относительно питающих 5 или 12 Вольт соответственно.

Как рассчитать резистор для подключения светодиода к сети 220 Вольт? Такой вопрос возникает, когда нужно сделать какую-то индикацию или маячок. Расчёт сопротивления в этом случае выглядит так:

Uрез=220-3=217 В

R=217/0,02=10850 Ом

Так как любой диод пропускает ток в одном направлении, то обратное напряжение приведет к тому, что он выйдет из строя. Значит параллельно светодиоду устанавливают еще один такой же или шунтирующий обычный маломощный выпрямительный диод, например, 1n4007.

С помощью нашего онлайн калькулятора можно рассчитать сопротивление для одного или нескольких соединенных последовательно или цепи параллельных светодиодов:

Если светодиодов несколько, тогда:

  • Для последовательного соединения резистор рассчитывают с учетом суммы падений на каждом элементе.
  • Для параллельного соединения сопротивление рассчитывают с учетом суммы токов каждого светоизлучающего диода.

Также нельзя забывать о мощности резистора, например, во втором примере с подключением цепи к сети 220В на нем будет выделяться мощность равная:

P=217*0,02=4,34 Вт

В данном случае это будет довольно крупный резистор. Чтобы уменьшить эту мощность, можно еще сильнее ограничить ток, например, в 0,01А, что снизит эту мощность в двое. В любом случае номинальная мощность сопротивления должна быть больше той, которая будет выделяться в процессе его работы.

Для долгой и стабильной работы излучателя при подключении к сети используйте в расчетах напряжение слегка выше номинального, то есть 230-240 В.

Если вам сложно посчитать или вы не уверены в чем-то, тогда наш онлайн калькулятор для расчета резистора для светодиода быстро подскажет вам, какой нужен резистор из стандартного размерного ряда, а также его минимальную мощность.

Нравится(0)Не нравится(0)

samelectrik.ru

Расчет резистора для светодиода | AUDIO-CXEM.RU

admin 16 ноября 2014 г.

Статьи для новичков

Привет друзья! Сегодня мы с вами будем рассчитывать резистор для светодиода. Не буду лить много воды, а сразу перейду к делу и объясню алгоритм расчета. Все что нам понадобится, это закон Ома для участка цепи!

Задача. Имеем источник напряжения 12 Вольт, необходимо запитать светодиод напряжением 3 Вольта, чтобы последний не сгорел.

Схема подключения выглядит следующим образом:

Смысл тут прост. Если напряжение источника 12 Вольт, а напряжение светодиода 3 Вольта, то необходим такой резистор R1, чтобы на нем падало 9 Вольт.

Если был бы источник напряжения 36 Вольт, то необходим резистор R1 такого номинала, чтобы на нем падало 33 Вольта. Теперь давайте считать!

  1. Источник напряжения 12 Вольт, светодиод питается 3 Вольтами, падение на резисторе R1 = 12-3=9 Вольт.

  2. Ток, потребляемый 3 Вольтовым светодиодом в среднем 20 мА = 0,02 Ампер.
  3. Далее вступает в бой закон Ома, I=U/R, отсюда следует, что R=U/I.
  4. R1=9 Вольт/ 0,02 Ампер = 450 Ом. (на данном этапе нужно подставить в формулу не напряжение питания, а напряжение, которое должно упасть на резисторе R1).

  5. Выбираем резистор из стандартного ряда, R1 = 470 Ом.
  6. Далее мы рассчитаем минимальную мощность резистора. Напряжение, которое падает на резисторе 9 Вольт. Ток, текущий через резистор 0,02 Ампер.

  7. Мощность находится по следующей формуле P=I*U, P= 9 Вольт*0,02 Ампер = 0,18 Вт.
  8. Выбираем мощность резистора из стандартного ряда, P = 0,25 Вт.

Расчет окончен, наш резистор R1 = 470 Ом, 0,25 Вт.

Теперь давайте соберем схему и убедимся на практике в правильности нашего расчета. Резистор на 470 кОм я не нашел, но собрал из двух одни, на 480 кОм.

Напряжение на выходе источника напряжения 12 Вольт.

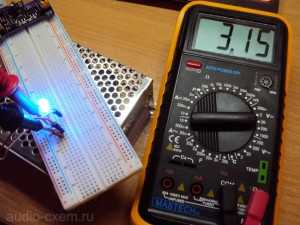

Напряжение, падающее на светодиоде равно  3,15 Вольт, остальное напряжение  падает на резисторе (8,85 Вольт).

Ну и ток, протекающий через резистор и светодиод равен 18 мА.

В принципе  расчет верен.

Похожие статьи

audio-cxem.ru

Расчёт сопротивления для светодиода | Лада Мастер

Замена ламп на светодиоды в автомобильных электрических схемах приобретает уже не статус тюнинговых работ, а превращается в необходимость. Причин этому множество, но сегодня мы поговорим не об этом, хотя некоторые вопросы светодиодного освещения, самые принципиальные, затронуть придется.

Содержание:

  1. Зачем ставить светодиоды
  2. Параметры светодиодов
  3. Установка светодиодов
  4. Как правильно рассчитать сопротивление для светодиода
Зачем ставить светодиоды

Если смотреть на вопрос с практической стороны, то установка светодиодов принесет много хороших и приятных моментов:

  1.  Светодиод имеет очень низкий ток потребления.
  2.  У светодиодов мизерная теплоотдача.
  3.  Количество света, отдаваемого светодиодом, намного больше, чем у ламп накаливания.
  4.  Светодиод имеет длительный срок эксплуатации.

Отходя от теории и применив это к реальным условиям, мы получаем массу преимуществ — можно забыть о том, что лампочка посадит аккумулятор, даже если ее оставить включенной на сутки, да и оформление светодиодами подсветки приборов и освещения салона намного эффективнее и гибче.

Параметры светодиодов

Самое главное, что нужно усвоить — светодиод невозможно включить в электросхему без предварительной подготовки. Он попросту сгорит. Напряжение в электросети автомобиля 12-14 вольт, а стандартный светодиод работает от 3,5 В. Рабочее напряжение диода зависит от его цвета:

  • красные и желтые светодиоды — 2,4 В;
  • синие и зеленые — 2,8 вольта;
  • белые светодиоды — 3-3,6 В.

Отличаются светодиоды и по мощности. Маломощные светодиоды потребляют ток около 20 мА, а светодиоды повышенной мощности — 300 мА. Они могут отличаться и по характеру излучаемого света. Одни из них узконаправленные, другие заливные. Направленные светодиоды имеют встроенную линзу и используются для локальной подсветки. Каждый светодиод имеет плюс и минус, которые называют анодом и катодом соответственно.

Установка светодиодов

Если появилось желание установить светодиоды на автомобиль, можно пойти по простому пути. В продаже есть небольшие блоки из светодиодов, которые называют кластерами. Они собраны с таким расчетом, чтобы обеспечить из работу в сети 12 В. Но у них есть один существенный недостаток — при изменении количества оборотов двигателя, они меняют яркость. Не критично, но изменение яркости очень отчетливо видно на глаз, и это не самый приятный эффект. Каждый кластер состоит из трех светодиодов, соединенных последовательно, и спаянных с резистором, который должен убирать лишнее напряжение.

Можно пойти по другому пути — собрать кластеры самостоятельно. Мы выбираем нужные нам диоды, последовательно их соединяем, а затем подключаем к бортовой сети через резистор. В большинстве случаев для сети 12 вольт используют резисторы 100-150 Ом на 0,5 Вт. Но не всегда все так гладко, и именно на этом этапе нам пригодится расчет сопротивления для светодиода.

Как правильно рассчитать сопротивление для светодиода

Поскольку светодиоды разные и напряжение в каждом автомобиле может отличаться, то идеальным вариантом подбора резистора будет вычисление его номинала по закону Ома. Если с математикой у вас не все гладко, можно пойти по простому пути. Есть простое правило, которое позволит избежать ошибок — на один светодиод нужен резистор номиналом 500 Ом, на два — около 300 Ом, на три — 150 Ом. Но если подобрать сопротивление правильно, то освещение будет стабильным и долговечным.

Рассмотрим ситуацию, когда мы озадачились действительно точным подбором резистора. Берем светодиод, к примеру, белый. Его данные нам известны — напряжение питания 3,5 вольта, ток примерно 20 мА. Далее действуем по алгоритму, как калькулятор Электроника.

  1.  Снимаем показания по напряжению именно в том месте, где мы хотим установить диод. Делаем это при помощи обычного тестера. Причем важно снять не общее напряжение сети, а именно локальное. Получаем некую величину, к примеру, 13 В.
  2.  Из общего напряжения отнимаем напряжения питания светодиода. Получилось 9,5 В. Вспоминаем закон Ома — R=U/I, где R — искомое сопротивление, а U и I, соответственно, напряжение и ток. Подставляем наши данные в формулу и получаем значение сопротивления 475 Ом.
  3. Теперь нужно сделать так, чтобы резистор не грелся. Для этого вычисляем его мощность. Рабочее напряжение резистора — 9,5 В, ток — 20 А. Умножив эти показатели, получим номинальную мощность резистора — 0,19 Вт. Всегда нужно подбирать резистор с запасом, чтобы избежать перегрева, поэтому идем в магазин за резистором мощностью не менее 0,5 Вт.

Таким образом удастся подобрать идеальный резистор для светодиода, который будет иметь оптимальную яркость, и не перегорит в самый неожиданный момент.

Читайте также:

ladamaster.com

Калькулятор резистора для светодиода — Поделки для авто

Один светодиод

Последовательное соединение светодиодов

Параллельное соединение светодиодов

Расчёт резистора для светодиода.

Светодиоды. Виды, типы светодиодов. Подключение и расчёты..

Вот так светодиод выглядит в жизни :

А так обозначается на схеме :

 Для чего служит светодиод?

Светодиоды излучают свет, когда через них проходит электрический ток.

Были изобретены в 70-е года прошлого века для смены электрических лампочек, которые часто перегорали и потребляли много энергии.   Подключение и пайка

Светодиоды должны быть подключены правильным образом, учитывая их полярность + для анода и к для катода Катод имеет короткий вывод, более короткую ножку.  Если вы видите внутри светодиода его внутренности — катод имеет электрод большего размера (но это не официальные метод).

Светодиоды могут быть испорчены в результате воздействия тепла при пайке, но риск невелик, если вы паяете быстро.  Никаких специальных мер предосторожности применять не надо для пайки большинства светодиодов, однако бывает полезно ухватиться за ножку светодиода пинцетом – для теплоотвода.

  Проверка светодиодов

Никогда не подключайте светодиодов непосредственно батарее или источнику питания!Светодиод перегорит практически моментально, поскольку слишком большой ток сожжет его.  Светодиоды должны иметь ограничительный резистор.Для быстрого тестирования 1кОм резистор подходит большинству светодиодов если напряжение 12V или менее. Не забывайте подключать светодиоды правильно, соблюдая полярность!

  Цвета светодиодов

Светодиоды бывают почти всех цветов: красный, оранжевый, желтый, желтый, зеленый, синий и белый.  Синего и белого светодиода немного дороже, чем другие цвета.Цвет светодиодов определяется типом полупроводникового материала, из которого он сделан, а не цветом пластика его корпуса.  Светодиоды любых цветов бывают в бесцветном корпусе, в таком случае цвет можно узнать только включив его…

  Многоцветные светодиоды

Устроен многоцветный светодиод просто, как правило это красный и зеленый объединенные в один корпус с тремя ножками.  Путём изменения яркости или количества импульсов на каждом из кристаллов можно добиваться разных цветов свечения.

  Расчет светодиодного резистора

Светодиод должен иметь резистор последовательно соединенный в его цепи, для ограничения тока, проходящего через светодиод, иначе он сгорит практически мгновенно…Резистор R определяется по формуле :

  R = (V S — V L) / I

V S = напряжение питания V L= прямое напряжение, расчётное для каждого типа диодов (как правило от 2 до 4 вольт) I  = ток светодиода (например 20мA), это должно быть меньше максимально допустимого для вашего диода.

Если размер сопротивления не получается подобрать точно, тогда возьмите резистор большего номинала.  На самом деле вы вряд-ли заметите разницу… совсем яркость свечения уменьшится совсем незначительно.

Например:  Если напряжение питания V S = 9 В, и есть красный светодиод (V = 2V), требующие I = 20мA = 0.020A,R = (- 9 В) / 0.02A = 350 Ом. При этом можно выбрать 390 Ом (ближайшее стандартное значение, которые больше).  Вычисление светодиодного резистора с использованием Закон Ома

Закон Ома гласит, что сопротивление резистора R = V / I, где : V = напряжение через резистор (V = S — V L в данном случае) I = ток через резисторИтак R = (V S — V L) / I  Последовательное подключение светодиодов.

Если вы хотите подключить несколько светодиодов сразу – это можно сделать последовательно. Это сокращает потребление энергии и позволяет подключать большое количество диодов одновременно, например в качестве какой-то гирлянды. Все светодиоды, которые соединены последовательно, должны быть одного типа.  Блок питания должен иметь достаточную мощность и  обеспечить соответствующее напряжение.

  Пример расчета :

Красный, желтый и зеленый диоды — при последовательном соединении необходимо напряжение питания — не менее  8V, так 9-вольтовая батарея будет практически идеальным источником.

V L = 2V +  2V + 2V = 6V (три диода, их напряжения суммируются).

Если напряжение питания V S 9 В и ток диода = 0.015A,Резистором R = (V S — V L) / I = (9 — 6) /0,015 = 200 ОмБерём резистор 220 Ом (ближайшего стандартного значения, которое больше).

Избегайте подключения светодиодов в параллели!

Подключение несколько светодиодов в параллели с помощью одного резистора не очень хорошая идея…

Как правило, светодиоды имеют разброс параметров, требуют несколько различные напряжения каждый.., что делает такое подключение практически нерабочим. Один из диодов будет светиться ярче и брать на себя тока больше, пока не выйдет из строя. Такое подключение многократно ускоряет естественную деградацию кристалла светодиода.  Если светодиоды соединяются параллельно, каждый из них должен иметь свой собственный ограничительный резистор.

  Мигающие светодиоды

Мигающие светодиоды выглядят как обычные светодиоды, они могут мигать самостоятельно потому, что содержат встроенную интегральную схему.  Светодиод мигает на низких частотах, как правило 2-3 вспышки в секунду.  Такие безделушки делают для автомобильных сигнализаций, разнообразных индикаторов или детских игрушек.

Похожие статьи:

xn----7sbgjfsnhxbk7a.xn--p1ai

Расчёт резистора для светодиода и подключение

Светодиодное освещение и индикация, за счёт этого полупроводникового прибора считается одной из самых надёжных. При организации освещения светодиодные светильники производят качественный световой поток, при этом являются экологически чистыми источниками света не требующими утилизацию и не потребляющими много электроэнергии. Светодиод работает только от постоянного напряжения и пропускает ток только в одном направлении, как и обыкновенный диод.

Диод излучающий свет является прибором с определённым, чётко регламентированным, протекающим током как максимальным, так и минимальным. Если превысить максимальный допускаемый прямой ток или подводящее к нему напряжение, то он обязательно выйдет из строя, простыми словами «сгорит». Данные о светодиоде можно найти:

  1. В справочнике или технической литературе;
  2. На страницах интернета;
  3. При покупке у продавца-консультанта.

Не зная рабочего напряжения и максимального прямого тока подобрать сопротивление резистора для ограничения тока достаточно проблематично. Разве что имея ли автотрансформатор, или переменный резистор. При этом можно спалить несколько таких полупроводниковых элементов. Этот способ скорее теоретический, чем практический, и применяется он может только в экстренных ситуациях. Резистор — это пассивный элемент, применяющийся в электрических цепях, он обладает определённым значением сопротивления. Выпускается переменный, с регулировочной ручкой, или постоянный резистор. Для резистора характерно понятие мощности, которое тоже стоит учитывать при его расчете в электрических цепях.

Итак, каждый светодиод имеет рабочее напряжение и прямой проходящий и засвечивающий его ток. Если U источника питания, допустим, 1,5 вольта, и по паспорту диод должен подключаться именно к такому напряжению, то ограничивающий резистор не требуется. Или же есть возможность подключить три светодиода с рабочим напряжением 0,5 вольта, последовательно источнику питания. При этом все эти полупроводниковые элементы должны быть одинакового типа и марки. Однако такая ситуация случается крайне редко, а зачастую величина питания значительно больше, чем рабочее напряжение одного светодиода.

Как произвести расчет сопротивления для светодиодов, которое не только ограничивает ток в цепи, но и создаёт падение напряжения. Токоограничивающий резистор для светодиода рассчитывается на основе всем известного закона Ома I=U/R. Отсюда можно выделить и значение сопротивления R=U/I. Где U — напряжение, I — величина постоянного тока.

Вот простейшая схема подключения одного светодиода.

Сила тока при последовательном соединении будет одинакова, а напряжение питания светодиода должно быть определённой величины, зачастую оно значительно ниже питающего всю цепь. Поэтому резистор должен погасить часть напряжения, чтобы приложенное к светодиоду уже было определённого значения, указанного в его паспорте как рабочее напряжение. То, есть I (ток) в цепи известна и будет равна I, потребляющему диодом, а U падения на сопротивлении будет равно разности U питания и U светодиода. Зная U на резисторе и I, который через него проходит, согласно тому же закону Ома можно найти его сопротивление. Для этого напряжение падения на резисторе разделить на протекающий по цепи ток.

После расчета резистора светодиода, он ещё должен соответствовать мощности, для этого U на нём нужно умножить на известный I всей цепи. Ток в любом участке цепи будет одинаковым и поэтому максимальная сила тока, проходящая через светодиод, не будет превышать проходящий через ограничивающий резистор. При этом рекомендуется подбирать резистор с немного большим номиналом, нежели с меньшим, это касается и сопротивления, и его мощности. Зная закон Ома можно также рассчитать сопротивление через R светодиода.

Если нет подходящего резистора с нужным сопротивлением его можно получить подключив несколько таких элементов последовательно или параллельно. При этом для последовательного соединения, всеобщее сопротивление всех резисторов будет равно сумме всех входящих в эту цепь.

А при параллельном рассчитывается по такой вот формуле

Нужно учесть, что всё это рассчитывается исходя из напряжения питания, так как при его увеличении увеличится и сила тока во всей цепи. Так что источник питания, должен выдавать не только качественно выпрямленное, но и стабилизированное напряжение.

Шунтирование светодиода резистором

О таком подключении светодиода и резистора стоит рассуждать при последовательном соединении двух и более излучающих свет элементов. Даже с одинаковой маркировкой и типом характеристики каждого светодиода могут немножко отличаться. Если через него протекает I, то он имеет своё внутреннее R. При этом в режиме когда вентиль (диод) проводит его, и не проводит, сопротивление внутреннее будет значительно отличаться. То есть при обратном включении вентиля именно в таком режиме сопротивление будет отличаться уже значительно. Соответственно и обратное напряжение тоже будет очень разниться, что может привести к перегоранию (пробою).

Для предотвращения таких ситуаций рекомендуется шунтировать светодиод маломощным резистором с большим R в несколько сотен Ом. Такое подключение обеспечит выравнивание обратного напряжения на соединенных в одну цепь полупроводниковых приборах выдающих световой поток.

Видео расчета светодиода

amperof.ru

Как правильно рассчитать и подобрать резистор для светодиода

Смотрите также

Каждый из нас видел светодиод. Обычный маленький светодиод выглядит как пластиковая колбочка-линза на проводящих ножках, внутри которой расположены катод и анод. На схеме светодиод изображается как обычный диод, от которого стрелочками показан излучаемый свет. Вот и служит светодиод для получения света, когда электроны движутся от катода к аноду — p-n-переходом излучается видимый свет.

Изобретение светодиода приходится на далекие 1970-е, когда для получения света во всю применяли лампы накаливания. Но именно сегодня, в начале 21 века, светодиоды заняли наконец место самых эффективных источников электрического света.

Где у светодиода «плюс», а где «минус»?

Чтобы правильно подключить светодиод к источнику питания, необходимо прежде всего соблюсти полярность. Анод светодиода подключается к плюсу «+» источника питания, а катод — к минусу «-». Катод, подключаемый к минусу, имеет вывод короткий, анод, соответственно, — длинный — длинную ножку светодиода — на плюс «+» источника питания.

Взгляните во внутрь светодиода: большой электрод — это катод, его — к минусу, маленький электрод, похожий просто на окончание ножки, — на плюс. А еще рядом с катодом линза светодиода имеет плоский срез.

Паяльник долго на ножке не держать

Паять выводы светодиода следует аккуратно и быстро, ведь полупроводниковый переход очень боится лишнего тепла, поэтому нужно краткими движениями паяльника дотрагиваться его жалом до припаиваемой ножки, и тут же паяльник отводить в сторону. Лучше в процессе пайки держать припаиваемую ножку светодиода пинцетом, чтобы обеспечить на всякий случай отвод тепла от ножки.

Резистор обязателен при проверке светодиода

Мы подошли к самому главному — как подключить светодиод к источнику питания. Если вы хотите проверить светодиод на работоспособность, то не стоит напрямую присоединять его к батарее или к блоку питания. Если ваш блок питания на 12 вольт, то используйте для подстраховки резистор на 1 кОм последовательно с проверяемым светодиодом.

Не забывайте о полярности — длинный вывод на плюс, вывод от большого внутреннего электрода — к минусу. Если не использовать резистор, то светодиод быстро перегорит, в случае если вы нечаянно превысите номинальное напряжение, через p-n-переход потечет большой ток, и светодиод практически тут же выйдет из строя.

Цвет свечения светодиода

Светодиоды бывают разных цветов, однако цвет свечения не всегда определяется цветом линзы светодиода. Белый, красный, синий, оранжевый, зеленый или желтый — линза может быть прозрачной, а включишь — окажется красным или синим. Светодиоды синего и белого свечения — самые дорогие. Вообще, на цвет свечения светодиода влияет в первую очередь состав полупроводника, и как вторичный фактор — цвет линзы.

Многоцветные (RGB) светодиоды содержат в одном корпусе несколько излучающих свет p-n-переходов, каждый из которых дает свой цвет свечения. Комбинируя яркости компонентов токами или частотами импульсов токов (для красного, зеленого и синего кристаллов), можно получить любой оттенок. Здесь, конечно, балансирующие резисторы нужны на каждый цветовой канал.

Находим номинал резистора для светодиода

Резистор включается последовательно со светодиодом. Функция резистора — ограничить ток, сделать его близким к номиналу светодиода, чтобы светодиод мгновенно не перегорел, и работал бы в нормальном номинальном режиме. Берем в расчет следующие исходные данные:

  • Vps – напряжение источника питания;

  • Vdf – прямое падение напряжения на светодиоде в нормальном режиме;

  • If – номинальный ток светодиода при нормальном режиме свечения.

Теперь, прежде чем находить значение необходимого резистора R, отметим, что ток в последовательной цепи у нас будет постоянным, одним и тем же в каждом элементе: ток If через светодиод будет равен току Ir через ограничительный резистор.

Следовательно Ir = If. Но Ir = Ur/R – по закону Ома. А Ur = Vps-Vdf. Таким образом, R = Ur/Ir = (Vps-Vdf)/If.

То есть, зная напряжение источника питания, падение напряжения на светодиоде и его номинальный ток, можно легко подобрать подходящий ограничительный резистор.

Если найденное значение сопротивления не удается выбрать из стандартного ряда номиналов резисторов, то берут резистор несколько большего номинала, например вместо найденных 460 Ом, берут 470 Ом, которые всегда легко найти. Яркость свечения светодиода уменьшится весьма незначительно.

Пример подбора резистора:

Допустим, имеется источник питания на 12 вольт, и светодиод, которому нужно 1,5 вольта и 10 мА для нормального свечения. Подберем гасящий резистор. На резисторе должно упасть 12-1,5 = 10,5 вольт, а ток в последовательной цепи (источник питания, резистор, светодиод) должен получиться 10 мА, следовательно из Закона Ома: R = U/I = 10,5/0,010 = 1050 Ом. Выбираем 1,1 кОм.

Какой мощности должен быть резистор? Если R = 1100 Ом, а ток составит 0,01 А, то, по закону Джоуля-Ленца, на резисторе каждую секунду будет выделяться тепловая энергия Q = I*I*R = 0,11 Дж, что эквивалентно 0,11 Вт. Резистор мощностью 0,125 Вт подойдет, даже запас останется.

Последовательное соединение светодиодов

Если перед вами стоит цель соединить несколько светодиодов в единый источник света, то лучше всего соединение выполнять последовательно. Это нужно для того, чтобы к каждому светодиоду не цеплять свой резистор, чтобы избежать лишних потерь энергии. Наиболее подходят для последовательного соединения светодиоды одного и того же вида, из одной и той же партии.

Допустим, необходимо последовательно объединить 8 светодиодов по 1,4 вольта с током по 0,02 А для подключения к источнику питания 12 вольт. Очевидно, общий ток будет составлять 0,02 А, но общее напряжение составит 11,2 вольта, следовательно 0,8 вольт при токе в 0,02 А должны рассеяться на резисторе. R = U/I = 0,8/0,02 = 40 Ом. Выбираем резистор на 43 Ом минимальной мощности.

Параллельное соединение цепочек светодиодов — не лучший вариант

Если есть выбор, то светодиоды лучше всего соединять последовательно, а не параллельно. Если соединить несколько светодиодов параллельно через один общий резистор, то в силу разброса параметров светодиодов, каждый из них будет не в равных условиях с остальными, какой-то будет светиться ярче, принимая больше тока, а какой-то — наоборот тусклее. В результате, какой-нибудь из светодиодов сгорит раньше в силу быстрой деградации кристалла. Лучше для параллельного соединения светодиодов, если альтернативы нет, применить к каждой цепочке свой ограничительный резистор.

electricisrael.com

Расчет резистора для светодиода - формула и правила

Необходимость установки в цепях питания этого п/п прибора еще одного элемента обусловлено его крайней чувствительностью к изменениям напряжения. Сопротивление, включаемое последовательно со светодиодом, ограничивает силу проходящего через него тока. Это исключает вероятность пробоя так называемого «p-n» перехода и выхода СИД из строя.

Порядок расчета параметров резистора – тема этой статьи.

Применяемая формула для одного светодиода

R = (Uc – Ul) / I

  • R – искомое значение номинала резистора (Ом).
  • I – максимальная сила тока для данного светодиода (справочные данные).
  • Uc – напряжение сети; Ul – его падение на ограничительном сопротивлении.

Все постоянные резисторы выпускаются с градацией по номиналу. В результате подобрать сопротивление «один в один», как правило, не получается. Необходимо использовать в схеме ограничительный резистор, величина которого максимально приближается к расчетному значению, но при этом не должна быть меньше его. К примеру, если после вычислений получилось, что нужно сопротивление на 350 Ом, то берется резистор на 390. Такие радиодетали промышленностью выпускаются.

Никаких сложностей в работе п/п прибора подобная замена не вызовет. Если сила его свечения и изменится, то столь незначительно, что визуально это будет вряд ли заметно.

Формула для нескольких СИД

В этом случае необходимо соблюдать некоторые правила.

  • Соединение светодиодов производится только последовательно. Параллельное для этих полупроводников лучше не практиковать. В виде исключения – дополнительно к каждому ставить свое ограничительное сопротивление (расчет см. выше).
  • Все СИД должны быть однотипными, то есть с идентичными характеристиками. Иначе точно рассчитать номинал ограничительного резистора не получится, и один из приборов может довольно быстро «сгореть».

Сам расчет ведется по той же формуле. Параметры сети известны, величины силы токов одинаковы. Меняется лишь количество светодиодов. А вот значения падения напряжений на каждом (Ul) суммируются.

Как видите, читатель, ничего сложного в расчетах нет. Нужно лишь определить тип светодиода и уточнить его паспортные данные.

electroadvice.ru
