Как сделать оптоволоконное освещение своими руками? Оптоволоконный светильник


Светильники из оптоволокна

Провести освещение в любую баню, особенно парилку – это не легкая задача, так как в подобных помещениях наиболее неблагоприятная среда для электротехники: повышенный температурный режим, постоянная влажность, парообразования. Специально для бань были разработаны оптоволоконные модели светильников, которые предоставляют возможность обходиться в парилке без электропроводки.

В этой статье:

Особенности конструкции приборов освещения из оптоволокна

Для такого светотехнического оборудования применяется способность стекла практически без потерь подавать световой поток на довольно большие расстояния. Как правило, из стекла делают длинные нити, которые называют волокнами. Далее их собирают в один пучок, оборачивают (или нет) в специальную защитную оболочку.

Мнение эксперта

Иван Зайцев

Специалист по освещению, консультант в отделе строительных материалов крупной сети магазинов

Задать вопрос эксперту

К сведению! Если стекловолокно однородное, не имеет никаких дефектов, его дальность передачи света может составлять километры. Конечно же, производство подобных проводников в отличие от обычных потолочных люстр достаточно дорогостоящее удовольствие, поэтому применение в быту оптоволоконных приборов освещения ограничено.

Но разработчики нашли способ, как удешевить производственную технологию оптоволокна. Для этого использовали полимерный материал – акрил. Такой оптический проводник тоже не дешевый, но стоит в разы меньше стеклянного.

Принцип работы

Как же функционируют осветительные системы подобной конструкции? Как правило, на одном окончании оптоволоконного кабеля фиксируется проектор-излучатель, оснащенный специальными фильтроэлементами. В результате светопередача осуществляется оптоволоконными нитями с одной стороны противоположным оптоволоконным нитям. Визуально можно наблюдать световые лучи на срезах оптоволоконных нитей. Для того, чтоб свечению обеспечить прочую форму, на каждую такую нить надевают небольшие линзы, рассеивающие излучаемый свет.

Световая интенсивность будет зависеть от следующих факторов:

  • качества оптоволоконных нитей;
  • однородности волокна;
  • диаметра нитей;
  • формы линзы, качества ее исполнения;
  • мощности светового источника.

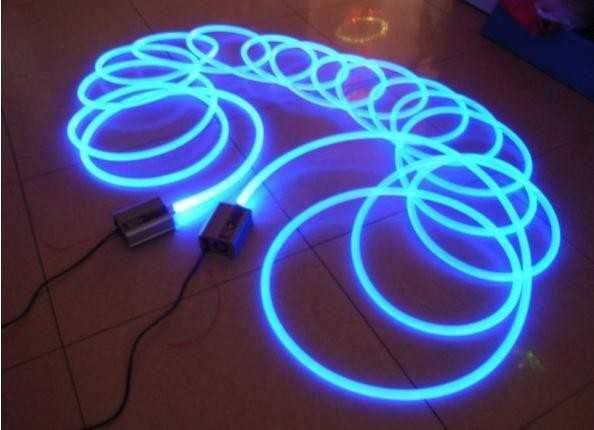

К сведению! Изготавливаются волокна, стенки которых также светятся (если нет изоляции).

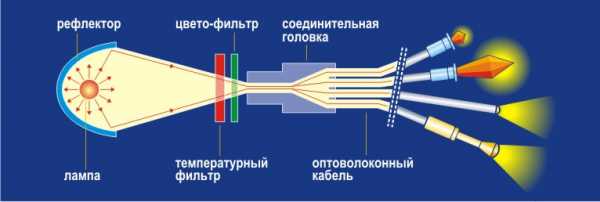

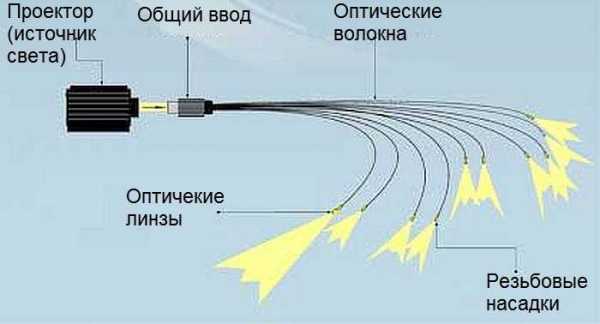

Состав системы

Оптоволоконные светильники чаще всего продаются комплектами, в который входят следующие компоненты:

  • Проектор. Это специальная установка небольших размеров – единственный элемент конструкции, который подсоединяется к источнику питания. Для проектора используются газоразрядные, галогенные, led светодиодные лампы. Дополнительно могут использоваться: пусковой механизм, преобразователь напряжения, несколько разных линз для замены цвета, прочие детали. От количества дополнительных элементов, мощности светового источника будет зависеть уровень освещенности помещения.

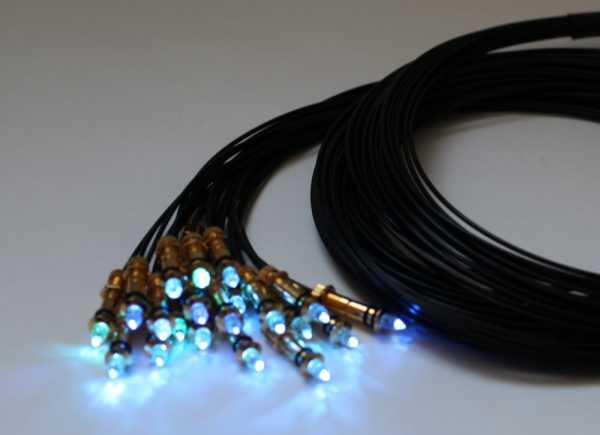

  • Оптические нити – волокна. Они создают направленный световой поток (в оболочке), способны также формировать свечение линейного типа вдоль всей длины оптоволоконной нити. Существуют варианты точечного свечения вдоль оптоволоконной нити. Яркость светового потока в первую очередь зависит от диаметра оптоволоконной нити, мощности светотехнического оборудования, в данном случае проектора с лампами.

К сведению! Количество волокон может исчисляться единицами и тысячами оптоволоконных нитей. Освещение парилки достигается именно комбинацией нитей с различными характеристиками.

  • Линзы. Еще одна техника внести разнообразие в систему освещения. Именно благодаря разным формам, размерам линз, их обработке можно достигать самых неожиданных световых эффектов – от привычных световых пучков направленного действия до огромного количества светящихся лучиков, распространяющихся по пространству веером.

К сведению! Существуют также разнообразные поворотные, подвижные детали, механизмы регулировки интенсивности потока света, которые могут дополнительно устанавливаться на светотехнические устройства.



При планировании организовать оптоволоконное освещение загородной бани своими руками, рекомендуется подбирать светотехнику данной категории не лишь по численности, длине волокон. Стоит обязательно обращать внимание на используемый световой источник – ГЛ, ГРЛ, LED.



Если в прожекторе стоят газоразрядные, галогенные лампы, обязательно нужно проверить функционирование вентилятора охлаждения. Бывают достаточно шумные модели, способные испортить отдых. Поэтому рекомендуется приобретать проекторы с led элементами, которые абсолютно не нагреваются, соответственно им не требуется охлаждение.

cdelct.ru

3 вида светильников для бани [+12 ФОТО]

Баня прекрасно способствует оздоровлению и предоставляет возможность приятного расслабляющего отдыха. В давние времена возможность её использования ограничивалась только дневным светлым временем суток. Зато на сегодняшний день благодаря развитию технологий можно пользоваться банными услугами круглосуточно. Для этого необходимо всего лишь установить светильники для бани своими руками и подвести электричество.

Кроме возможности посещать парную комнату вечером и ночью, банные светильники также позволяют ограничить количество окон, которые являются причиной наибольших тепловых потерь. Таким образом, происходит значительная экономия на энергоресурсах.

Фото банных светильников

В этой статье мы рассмотрим, какие бывают светильники для бань, их плюсы и минусы.

Общие положения

В первую очередь, необходимо учитывать агрессивную среду в бане для любой электропроводки. Высокая жара и влажность значительно утруждают и ограничивают размещение любых электроприборов в парилке и моечной.

Обязательными требованиями являются:

  • Термоустойчивость. Материалы должны свободно выдерживать высокую температуру, не подвергаясь деформациям.
  • Герметичность. Для избегания попадания влаги на контакты, что неизбежно приведёт к возникновению замыкания.
  • Класс защиты для розеток IP-44, для светильников – IP-54.
  • Расстояние от пола не менее 80 см.

Виды

Светильник в баню своими руками установить не представляет никакой сложности. На особенности монтажа влияют только соблюдение обязательных условий, присущих чрезмерной влажности и повышенному теплу, и вид самого прибора. Разберёмся с разновидностями светильников:

Классика

Самая обыкновенная лампа

Обычная лампа накаливания наиболее часто используется для оборудования саун и бань. Это традиционный и проверенный временем метод. Их отличают простота монтажа и низкая цена.

Для того чтобы такие лампы безболезненно переносили все невзгоды, делается следующее:

  • Корпус прибора подбирается из нержавеющего материала. Так как коррозия – первый друг железа, попадающего в атмосферу парильни или мойки.
  • В стыки вставляются специальные герметичные уплотняющие прокладки.

Наиболее популярны противотуманные герметичные матовые плафоны. Они укомплектованы всеми необходимыми защитами.

Совет: одним из элегантных решений по обустройству светильников является установка деревянных решёток.Они рассекают свет, делая его более приемлемым, и гармонично вписываются в банный интерьер.

Пример деревянной обрешётки

Светодиоды

Пример реализации светодиодного освещения в парной

Это более современный набирающий популярность способ обустройства освещения.

Светодиодный светильник для бани обладает следующими преимуществами:

  • Качественное освещение.

Совет: такие осветительные элементы испускают очень яркий свет, поэтому инструкция по монтажу рекомендует размещать их равномерно по всему помещению, частично пряча за элементами интерьера.

  • Значительная экономия на электроэнергии. Такая технология намного более производительна, чем обычные лампы накаливания.
  • Возможность создания вида ночного неба, световых узоров и фигур. Так целые комплекты точечных светодиодов продаются вместе со специальными крепёжными системами, позволяющими легко монтировать желаемую конфигурацию.

Пример реализации световых узоров

  • Возможность установки непосредственно в мебель сауны или бани. Это предоставляет ощутимую экономию места.

Оптоволокно

Банный светильник на оптоволоконной основе

Оптоволоконные светильники для бани наиболее приспособлены для условий парильни. Они состоят из специального жгута, который способен выдерживать двухсот градусов по Цельсию, что значительно превышает возможную температуру парной комнаты, и проектора.

Проектор, оптоволокно и пульт

Принцип работы такого оборудования заключается в передаче света из проектора по пучкам гибких волокон с высоким коэффициентом преломления света.

Обладает следующими неоспоримыми преимуществами:

  • Как мы уже отметили выше, это самый термостойкий светильник для бани. Его жаростойкость позволяем ему использоваться даже на потолке парилки, где собирается весь нагретый пар.
  • Абсолютная влагостойкость. Такая технология используется даже под водой. Так что такой светильник для бани своими руками можно без опаски устанавливать и в мойке.
  • Мягкость освещения. В отличие от ярких светодиодов их не требуется скрывать за мебелью или другими частями интерьера.

Равномерное освещение оптоволоконным способом

  • Компактность. Не требуется специально выделенного места в самой парной.
  • Высокий уровень безопасности.
  • Долговечность.
  • Лёгкость монтажа. Единственное условие, которое необходимо выполнить – это вынести проектор за территорию комнаты.
  • Возможность анимации огня, ночного неба, северного сияния, воды, бури и много другого. Такие функции достижимы благодаря наличию множества различных насадок, меняющих цвет и наклон освещения.

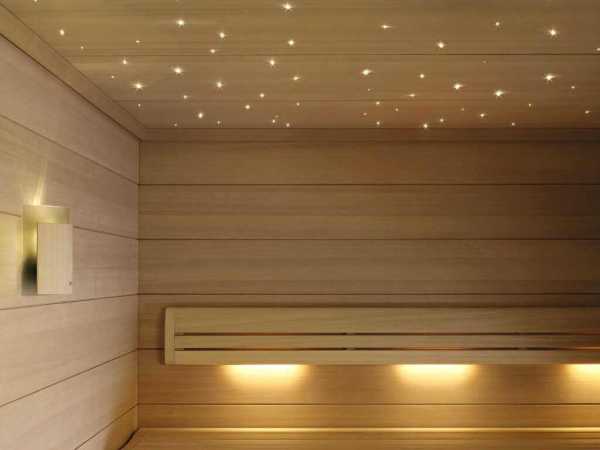

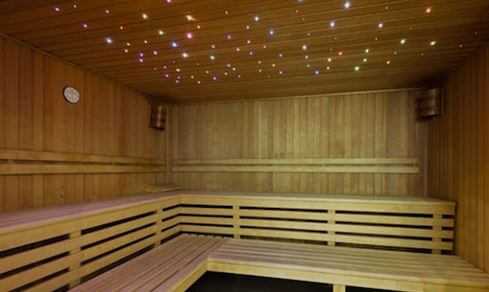

Звёздное небо, сделанное с помощью оптоволоконных светильников

Приобретя проектор, жгут с оптоволоконными светильниками и понравившуюся линзу, можно собственными руками фантастически обустроит баню или сауну и при этом быть уверенными в полной безопасности использования такого оборудования.

Правила монтажа

Теперь уделим внимание нескольким условиям, которые необходимо соблюдать при установке самых уязвимых приборов освещения, ламп накаливания.

Оптоволоконные приборы, например, во многих из них не нуждаются, но лучше перестраховаться и знать их все:

  • Свет должен быть мягок и не направлен прямо. Ведь баня – это место для отдыха, и полноценно расслабиться при бьющем в глаза освещении будет весьма затруднительно.
  • Располагать светильник следует в зонах с более низкой температурой. Для этого подойдут пространство над полом и середина стены. От потолка придётся отказаться из-за чрезмерной концентрации там тепла.

Источники света находятся под верхней полкой

  • Необходимо предусмотреть защиту осветительных приборов. Для этих целей подойдут решётки, экраны или другие аналогичные способы. Это защитит голое тело от попадания осколков в том случае, если лампа разобьётся, и от случайных прикосновений, которые могут привести к ожогам или ударам электрического тока.

Защита от осколков, ожогов и ударов током

  • Кроме общего освещения целесообразно подсветить особо важные элементы: полки  бани, дверь, контейнер с водой и так далее.

Вывод

Чтобы иметь возможность использовать баню или сауну в любое время суток, ограничить количество пропускающих тепло окон и просто создать необыкновенно приятную и уютную обстановку, следует установить приборы освещения.

Они представлены основными тремя типами: лампы накаливания, светодиоды и оптоволокно. Все они имеют свои уникальные качества, но оптоволоконное освещение всё-таки является наиболее приспособленным к агрессивной среде парилки.

Освещённая и готовая к использованию парная комната

Видео в этой статье ознакомит вас с дополнительной информацией.

Классические лампы накаливания, оптоволоконное оборудование или диодные светильники для бани при правильной установке и эксплуатации значительно улучшат ваше пребывание в парной комнате!

9ban.ru

Оптоволоконное освещение своими руками: схема, видео, фото

В парилке очень сложно спроектировать и оформить освещение. Ведь повышенная влажность, изобилие пара и высокой температуры не совсем благоприятны для использования электричества. Несмотря на это, все большей популярностью стала пользоваться подсветка оптоволокном. Ее применение актуально не только для бани, оптический жгут применяется даже в квартире и доме. Это объясняется тем, что такой свет гораздо экономичнее и безопаснее стандартных источников света, к тому же позволяет сделать декоративную подсветку комнаты. В этой статье мы расскажем вам, как сделать оптоволоконное освещение своими руками, предоставив схему подключения системы, а также инструкцию по монтажу.

Из чего состоит система?

Как правило, такие системы продаются набором, в которое все необходимое уже входит. Но помимо основных компонентов можно добавить дополнительные элементы, которые помогут создать индивидуальный интерьер. Это, например, специальная подсветка с помощью светодиодной ленты или специальными линзами или кристаллами.

Оптоволоконное освещение включает следующие компоненты:

  • Проектор. Из всей системы только он подключается к электричеству. От того какая мощность устройства зависит количество выделяемого света.
  • Волокна. Благодаря этим элементам можно также регулировать количество света, что выделяется и распределять его по всему периметру бани на свое усмотрение. При выборе жгута предпочтение лучше отдать стеклянной модели, так как она больше выдерживает перепады температуры. Жгуты бывают двух видов: бокового свечения (создание световых рисунков с помощью переплетений волокон) и торцевого свечения (создается звездное небо).
  • Линзы и светильники. Оптоволоконное освещение с помощью таких элементов приобретает направленное свечение. Ведь именно такие линзы и кристаллы регулируют рассеивание и направление светового потока.

При выборе комплектации оптоволоконной системы следует обратить внимание не только на длину и количество волокон, но и на то, какая лампа применяется. Для галогенной и газоразрядной лампы требуется охлаждение, а так как некоторые системы охлаждения обладают шумными вентиляторами, то это может испортить отдых.

Метод бокового свечения

Такое освещение можно сделать своими руками, так как оно не требует сложных составлений электронных схем. Установка проста: достаточно установить проектор вне сауны. Делается это следующим образом:

  1. В комнате перед баней устанавливается проектор. Место, где он монтируется, должно быть рядом с парилкой (иметь общую стену). Если проектор устанавливается в одном помещении, то должен находиться на расстоянии от источника тепла.
  2. Если есть желание, то на устройство можно установить дополнительные аксессуары, например, цветовые диски.
  3. Согласно схеме, пометить места, где будет размещаться оптоволокно.
  4. Устанавливаем оптоволоконное освещение.
  5. Если есть желание, то можно установить цветовые насадки (линзы или кристаллы). Подключение этого эффекта может быть как автоматическим, так и в ручном режиме.

Важно! При установке оптоволокна необходимо учитывать допустимый перегиб каждого светопровода. Он зависит от диаметра. Поэтому фокусное расстояние изделий должно составлять больше 85%. Все это продумывается, когда составляется схема системы.

Метод торцевого свечения

Осуществлять монтаж такого света лучше до проведения внутренней отделки. Предварительно следует составить точную схему расположения точечных элементов.

Монтаж оптоволоконной подсветки следует делать в следующем порядке:

  1. Нарезать жгуты необходимой длины. А для того чтобы узнать длину, следует замерить дистанцию от проектора до всех пунктов свечения.
  2. Уложить волокна на места, закрепить сначала их скотчем.
  3. Для того чтобы сохранить узор и вертикально зафиксировать жгуты, нужно в определенных местах установить дюбеля к которым с содействием проволоки прикрепляются волокна. Чтобы прикреплять было удобно дюбеля должны выступать на три сантиметра наружу.
  4. Поверхность обшивается и удаляется весь ненужный скотч и дюбеля.
  5. Затем необходимо обрезать оптоволоконный жгут. Делается это по уровню обшивки. Далее следует зашлифовать концы жгута с помощью мелкозернистой бумагой для шлифовки.
  6. Другие концы волокна соединяются в коннектор и подключаются к проектору.

В ходе установки надобно хорошо следить за изгибами светопроводов. По завершении монтажа, по желанию, можно добавить в систему различные линзы и кристаллы.

Такая схема подключения оптоволоконного освещения подойдет и для моечного отделения. Особенно, если там есть бассейн, то такая подсветка будет очень хорошо смотреться на его дне. В комнате для отдыха, в гостиной или спальной комнате светильники с оптоволокном можно совмещать со стандартными осветительными приборами. Созданная таким образом атмосфера поможет расслабиться.

Напоследок рекомендуем просмотреть полезное видео по теме:

Вот мы и рассмотрели, как сделать оптоволоконное освещение своими руками. Надеемся, предоставленная инструкция по монтажу была для вас полезной и понятной!

Наверняка вы не знаете:

samelectrik.ru

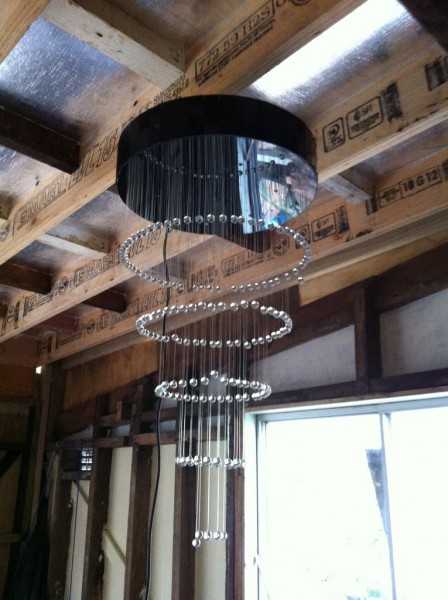

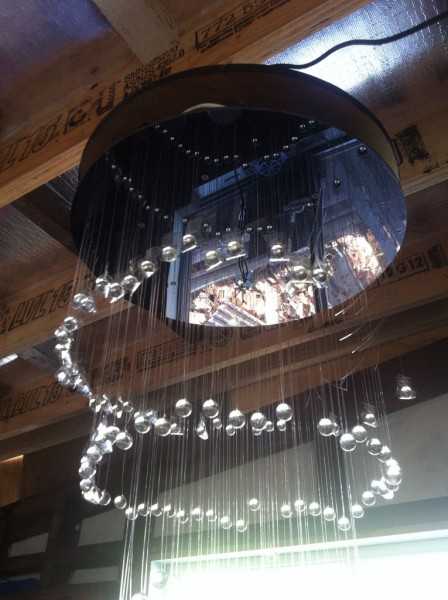

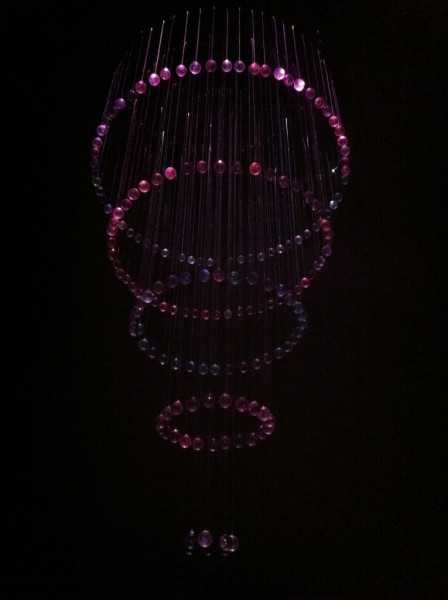

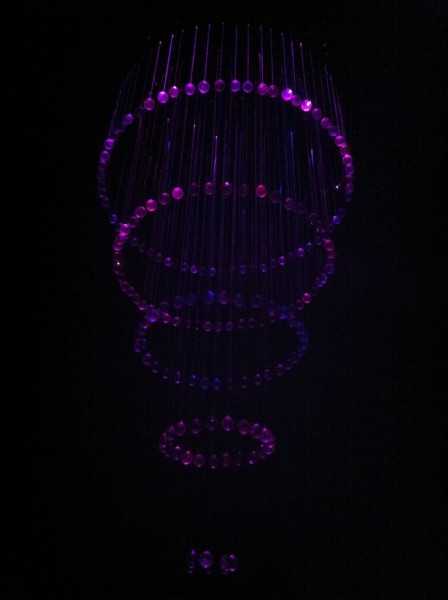

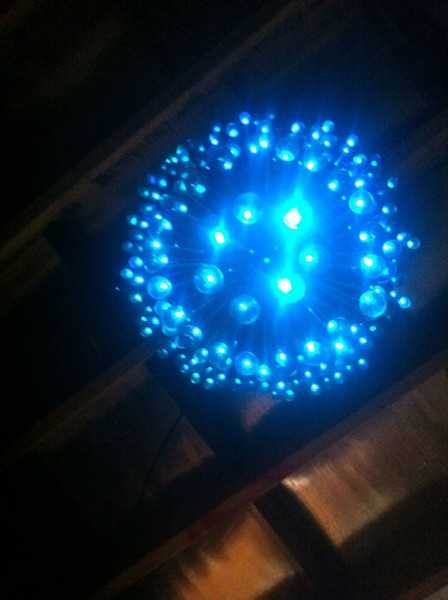

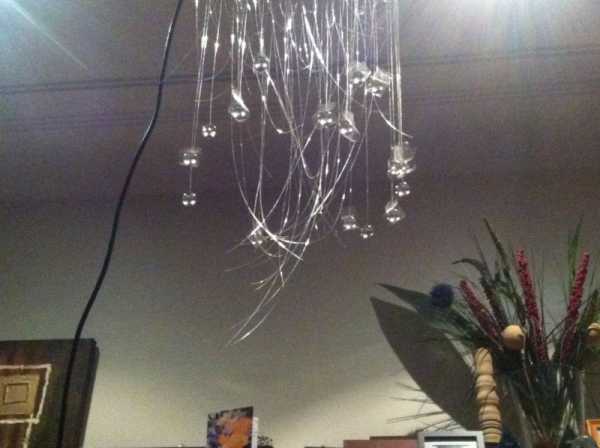

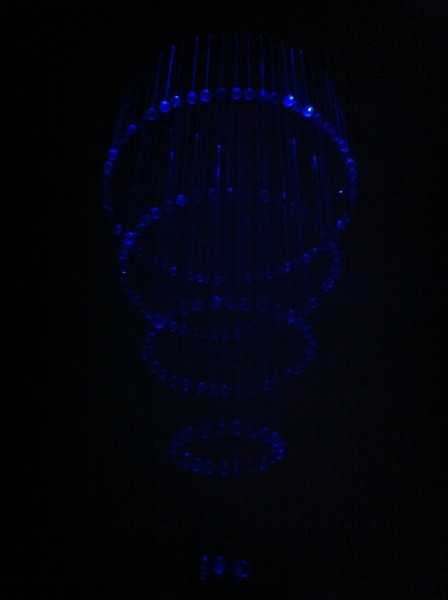

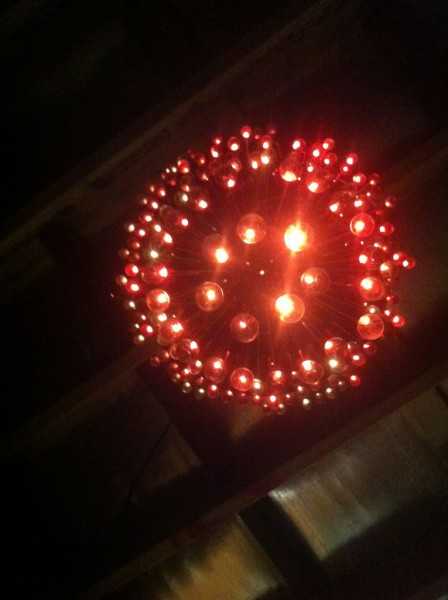

Оптоволоконная люстра своими руками

Перевёл alexlevchenko92 для mozgochiny.ru

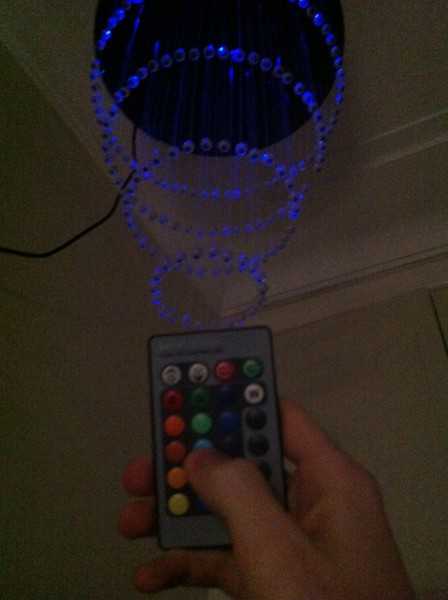

Светодиодные люстры свободно продаются в магазинах. Однако цена начинается примерно с $ 2000. Моя же люстра, что сделана своими руками стоит около $ 200, а по виду намного лучше! Кроме того люстра управляется пультом дистанционного управления и может быть успешно использована для информационного оповещения.

Примечание: Иногда фотографии не совсем совпадают с тем, что описано в шаге.

Шаг 1: Оборудование и инструменты

  • Листы черного плексигласа размерами 50*50 см и толщиной 4-6 мм.

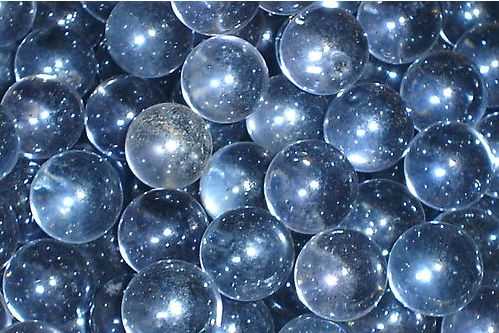

  • 200 стеклянных шариков диаметром 1,7см;

  • 3 Вт RGB светодиоды с дистанционным управлением;
  • Пластиковый контейнер;

  • Термоусадочные трубки;
  • ИК-приемник;
  • Эпоксидный клей;

  • Цепь;

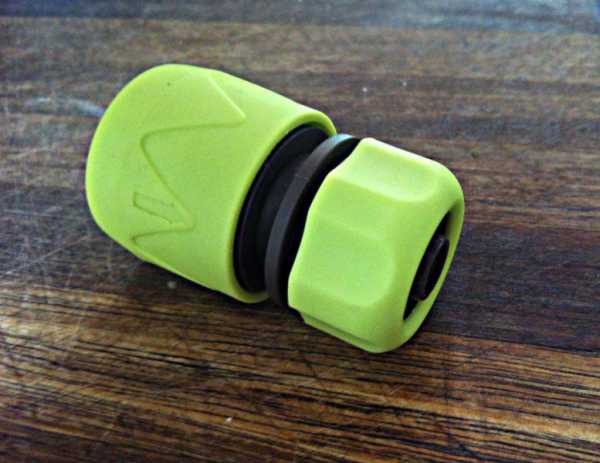

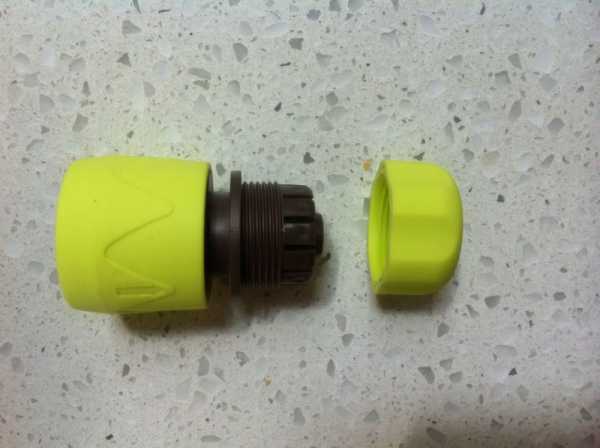

  • Переходной патрубок;

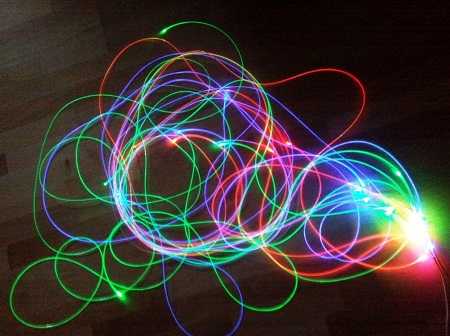

  • 120 м волоконно-оптического кабеля;

  • Провода;
  • Клейкая лента;
  • Чёрная краска;

  • Винты;
  • Трёх контактная электрическая вилка/розетка;
  • Цоколь от лампы.

Инструменты:

  • Шлифовальный диск;
  • Дрель и свёрла;
  • Горячий клеевой пистолет;
  • Гравёр с насадкой;
  • Пила;
  • Электролобзик;
  • Лак и кисти для краски;
  • Ножовка;
  • Рубанок;
  • Циркуль;
  • Тиски;
  • Пластилин;

Шаг 2: Деревянное основание верхней части — часть 1

С помощью циркуля начертим круг радиусом 225 мм. Затем с помощью ножовки вырежем его.

Края круга отшлифуем дисковой шлифовальной машинкой.

Для завершения декорирования, окрасим верхнюю сторону в чёрный цвет (в три слоя).

Электроника:

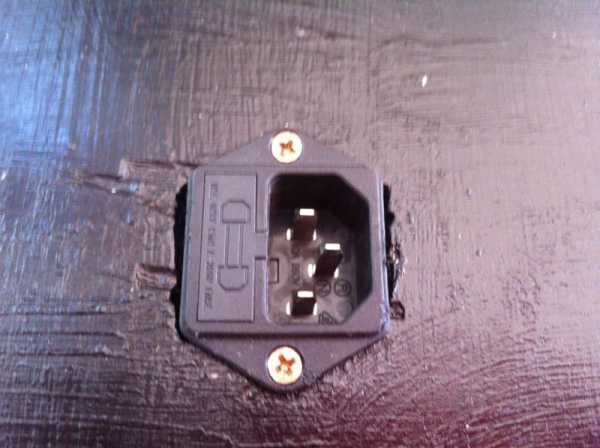

Вырежем отверстие достаточно большого диаметра для размещения трёхконтактной розетки.

Затем закрепим её саморезами.

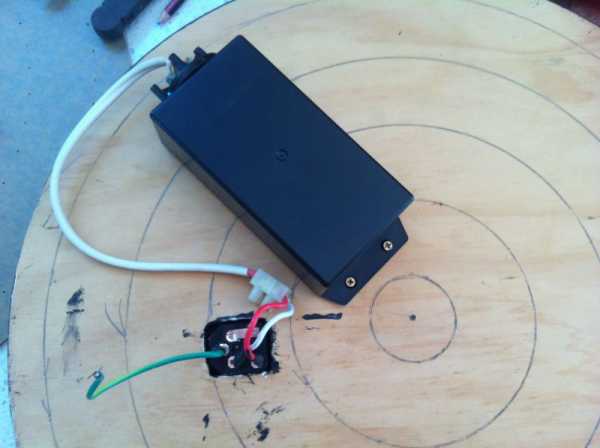

Установим пластиковую коробку на деревянный круг. Просверлим отверстия для четырех коротких 7 мм винтов.

Соединим провода от блока питания с цоколем лампы.

На фото не учтен тот факт, что лампа светильника находится в пластиковой коробке. Так как эти фотографии были сделаны после того, как проект был закончен.

Шаг 3: Деревянное основание верхней части — часть 2

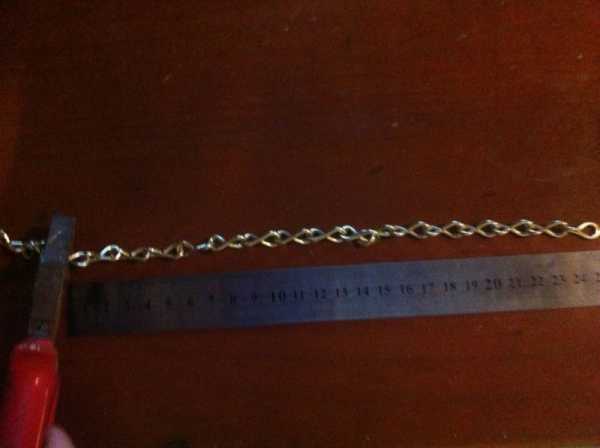

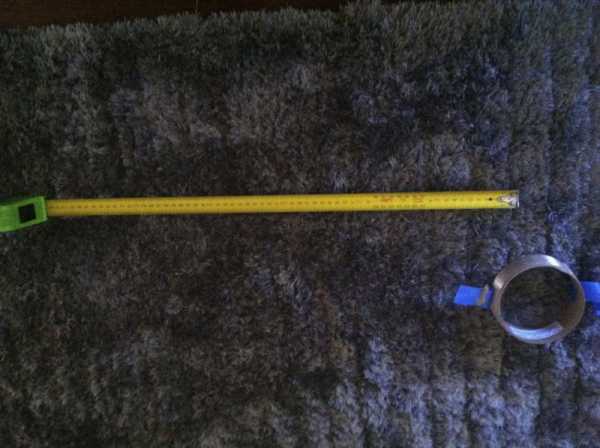

Возьмём цепочку и разрежем её на три секции, каждая из них в длину составляет 25 см.

В деревянном основании, просверлим три отверстия в 20 см от центра. Эти отверстия, если правильно просверлить, то получится равносторонний треугольник.

Вставим шпильку с ушком (с шайбой на верхней и нижней части) в просверленное отверстие и затянем гайкой.

Расположим концы цепей в каждой петле.

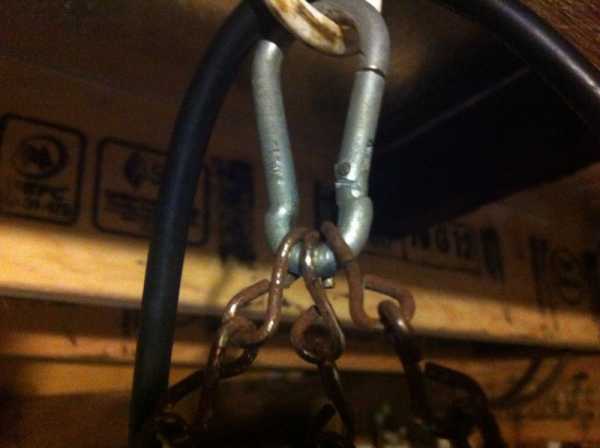

Противоположные концы установим в карабины.

Подвесной механизм готов.

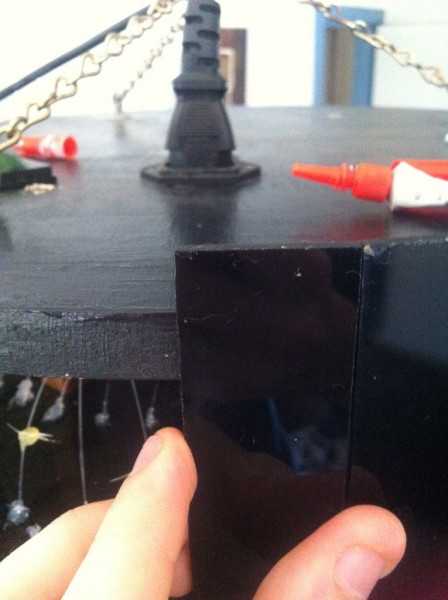

Опорные стойки будут поддерживать пластины из оргстекла.

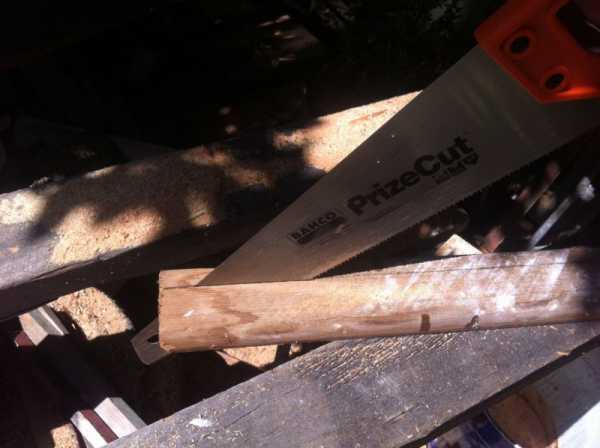

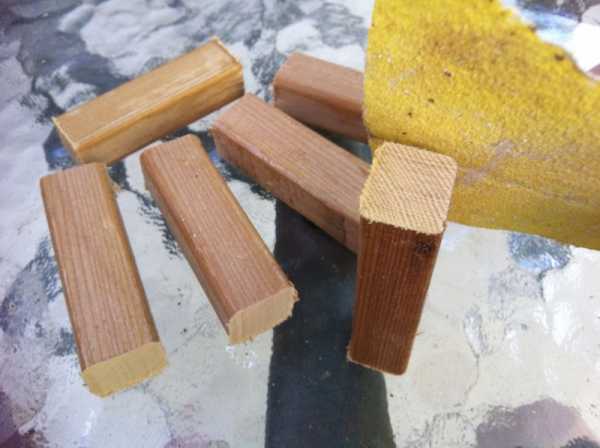

Используем рубанок и наждачную бумагу, чтобы сделать поверхность бруска гладкой.

Нанесём лак на опорные части для их дальнейшей защиты их от влаги.

Сделаем отметки на бруске через каждые 7 см (в общей сложности 42 см), а затем разрежем заготовку на 6 частей.

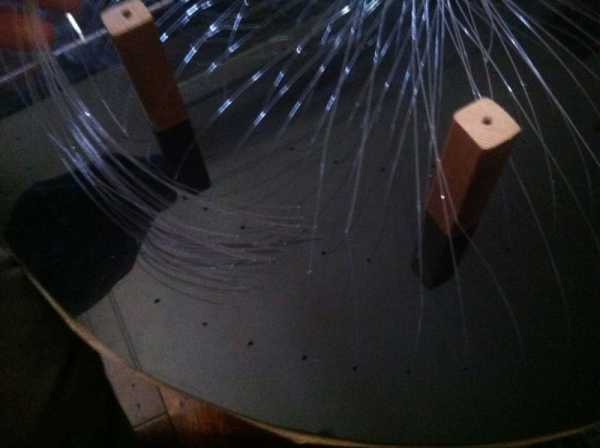

Теперь расположим по линиям шесть брусочков в форме шестиугольника на пластинах плексигласа между 3 и 4 кольцом.

Последнее фото единственная картина, которая точно показывает, как все опоры должны выглядеть в конце всех проделанных операций.

Шаг 4: Пластина плексигласа — часть 1

Начертим циркулем круг радиусом 225 мм.

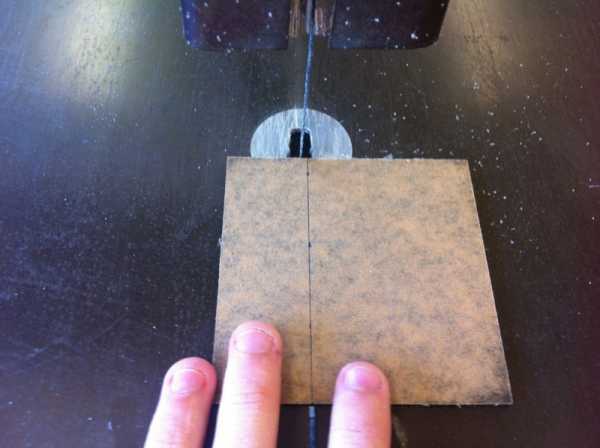

Используем лобзик, чтобы вырезать круг и шлифовальный станок для зачистки кромок.

Теперь необходимо разделить заготовку на пять колец. Они разделят люстру, создавая многоуровневые переходы.

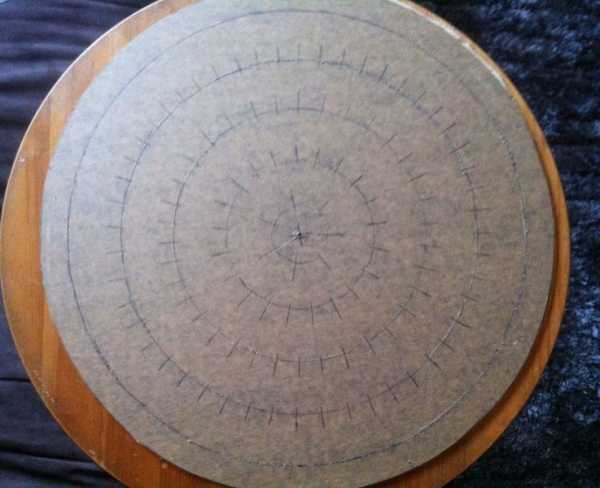

Разметка заготовки:

  • Начертим первый круг диаметром 205 мм, слегка поцарапав окружность, затем наведём контур карандашом;
  • Второй круг – радиусом 160 мм;
  • Третий круг – радиусом 115 мм;
  • Четвертый круг – радиусом 70 мм;
  • Пятый круг – диаметром 50 мм.

Ширина между отметками на кругах составляет 20 мм.

Шаг 5: Пластина плексигласа — часть 2

Окружность пятого кольца = диаметр (5 см) х π = 15.7 см. (Округляем число, чтобы избежать какой-либо ошибки при работе с инструментами).

Диаметр каждого стеклянного шарика 1.7 см. Поэтому: 15.0 / 1.7 = 8 шт. В кольце использовалось 7 шариков для создания небольшого зазор между каждым элементом.

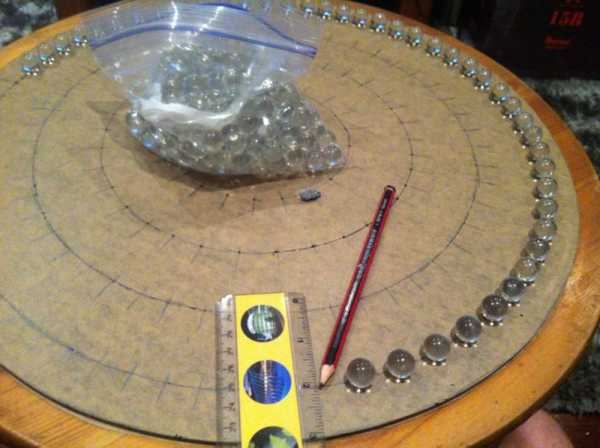

Повторяем подобную процедуру для каждого кольца, убедившись, что оставляем необходимый зазор между шарами.

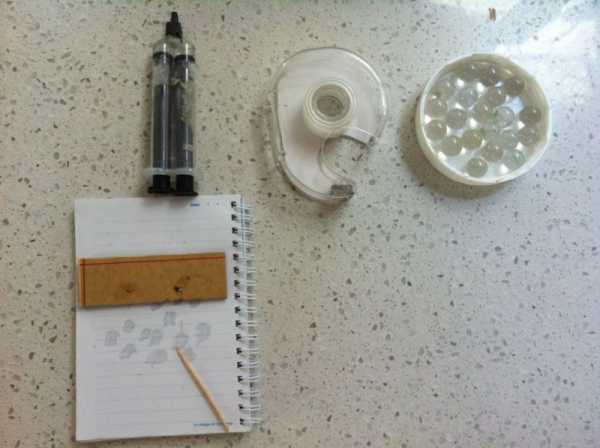

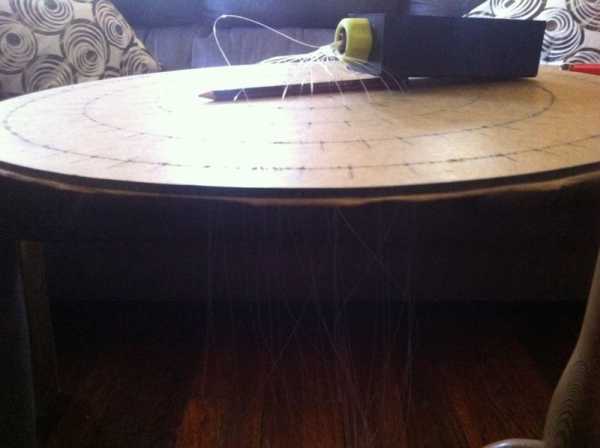

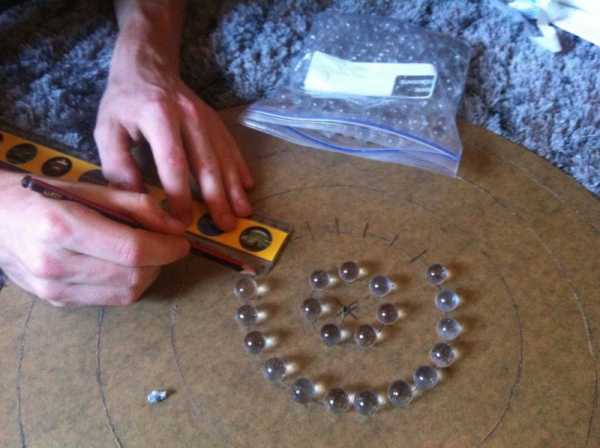

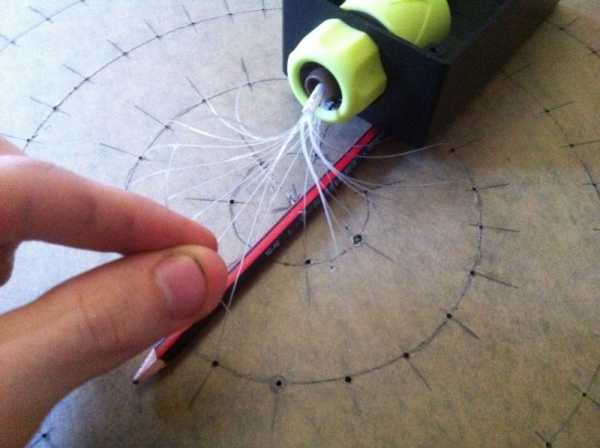

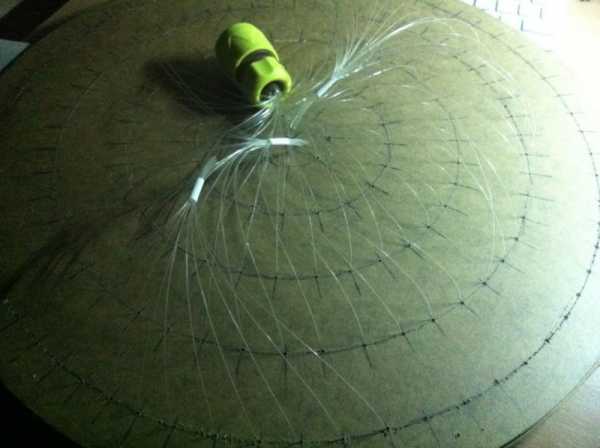

Настало время, чтобы сделать отметки на кольцах, где будет располагаться шарики.

Для этого (в качестве примера рассматривается пятое кольцо) возьмём 7 стеклянных шариков, пластилин и прикрепим шарики к заготовке. После этого обведём их контур карандашом.

Убедимся, что карандаш находился перпендикулярно основе. После этого отметим центры, будущих отверстий.

Повторим эту процедуру для остальных четырех колец.

После того, как все места отмечены, с помощью сверла 0,5 мм просверлим отверстие.

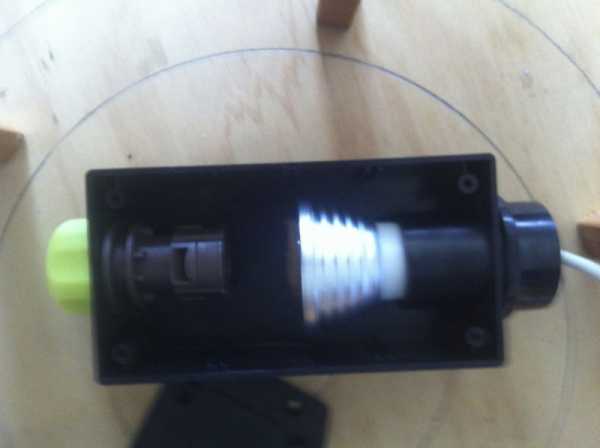

Шаг 6: Световая коробка

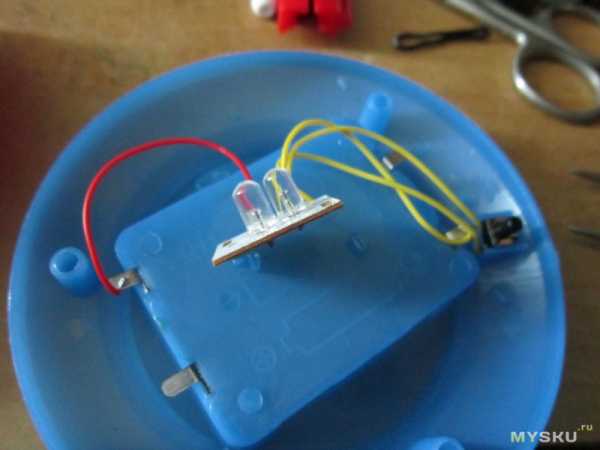

Источник света и приемник находятся внутри коробки.

Отметим центр в торце пластиковой коробки. Просверлим отверстие такого же сечения, как диаметр цоколя. Установим трубный переходник на противоположный конец коробки.

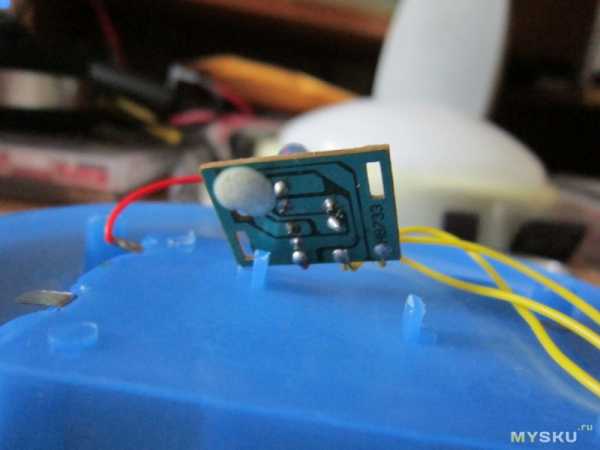

Теперь установим ИК-датчик на предварительно существующий терминал. (Прошу прощения нет фотографии).

Нарежем три провода длиной по 20 см каждый.

Зачистим концы проводов.

Подключим один провод к  отведению на уже существующий ИК-датчик

Закроем соединение термоусадочной трубкой, а затем закрутим проволокой (не требуется пайка).

Прикрепим соответствующие провода на ИК-датчик и применим термоусадочные трубки.

Установим лампу в световой короб и закроем его. Теперь можем прикрутить световой ящик на деревянную основу с помощью винтов и направляющих отверстий, которые были сделаны ранее.

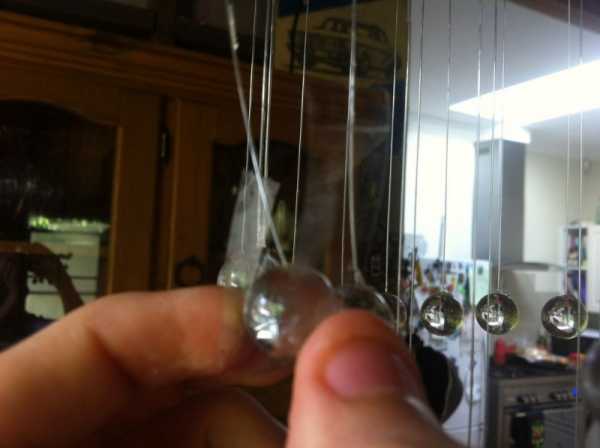

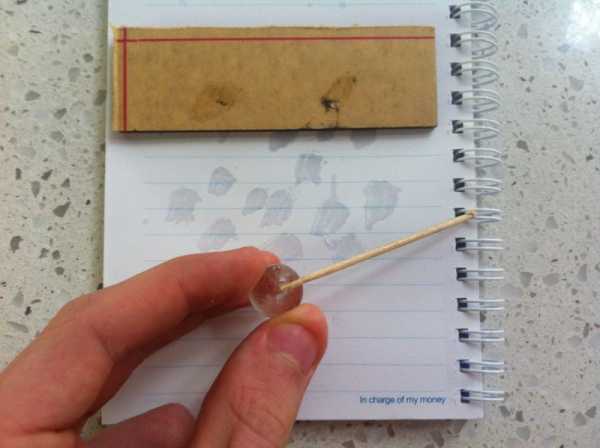

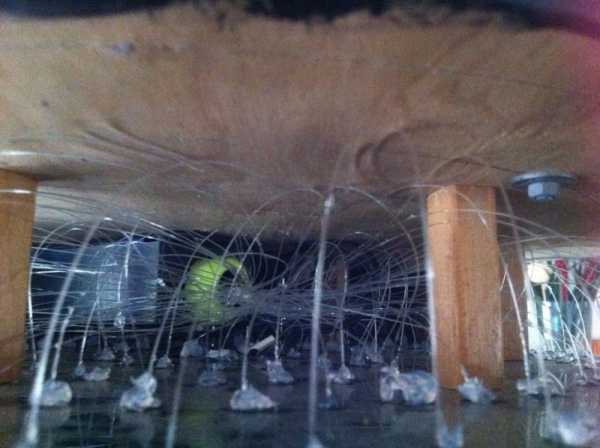

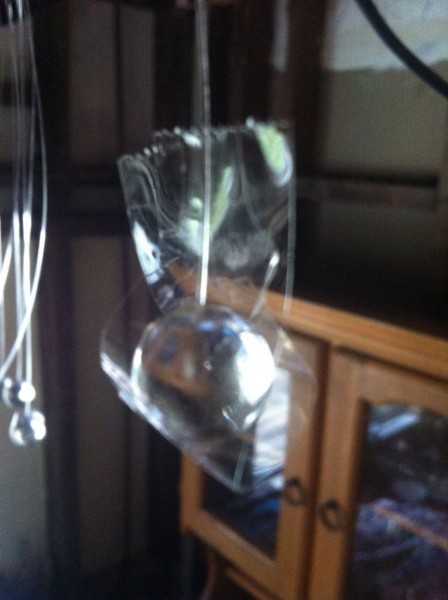

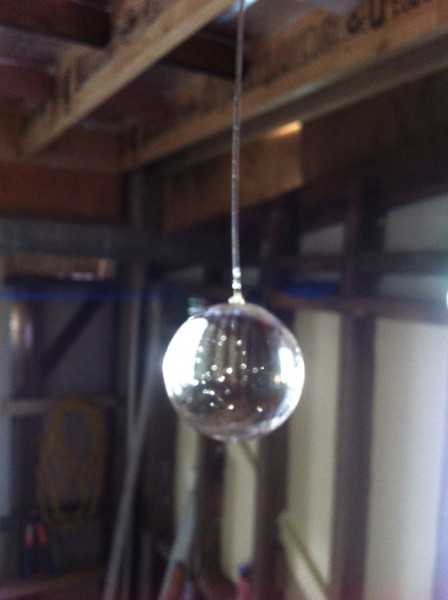

Шаг 7: Монтируем шарики

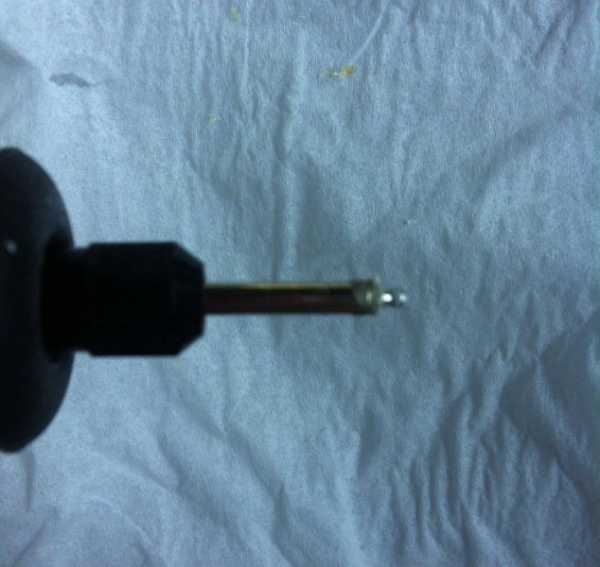

В этом шаге будем использовать гравёр с шаровидной насадкой.

Изготовим кондуктор, который будет удерживать шарики (два зажима крепятся к древесине). Вся конструкция очень устойчивая, кроме того позволяет свободно работать с инструментами.

Вырежем выемку под шарик. Рекомендую держать инструмент на одном месте и круговыми движениями кисти вырезать отверстие.

Повторим процедуру 180 раз !!! Да, я знаю, что это займет больше всего времени, но будьте терпеливы, даже когда некоторые из них будут ломаться …

Шаг 8: Режем оптоволокно

Существует 5 уровней оптоволокна.

Используя сантиметр и ножницы, нарежем волокно в соответствии с таблицей:

  • 7x — 75 см нити + 10 см = 85см каждый;
  • 21x — 60см нити + 15см = 75см;
  • 35x — 45см нити + 20 см = 65 см;
  • 50x — 30см нити + 25см = 55см;
  • 64x — 15см нити + 30см = 45см.

ВНИМАНИЕ !: Это длина каждого волокна вместе с шариком. Для того чтобы каждый слой подключался к световой коробке вы должны добавить дополнительную длину к оптоволокну для монтажа его систему.

Шаг 9: Устанавливаем нити

Соберём пучки. Например, 7х 85 см или 50x 55cm соединим с помощью термоусадочной трубки, чтобы держать их вместе. Повторим эти действия для всех остальных групп.

Возьмём 7x 85см нити и каждую прядь пропустим через отверстие на внутреннем кольце нижней пластины.

Повторим это для второго кольца и так далее, пока все волокна не будут установлены.

Вы должны протянуть все нити через одно отверстие! Это позволит гораздо лучше пропускать свет и монтировать нити в закрытый корпус.

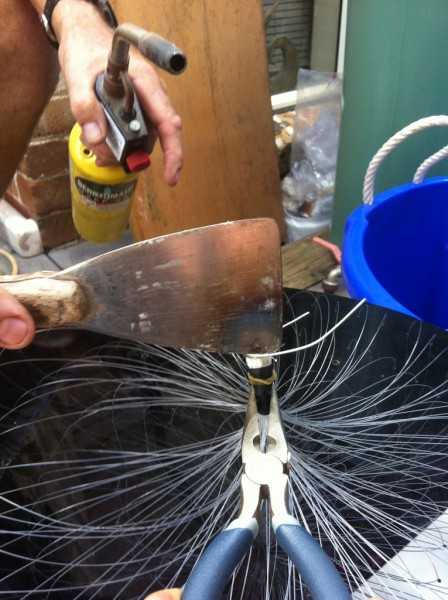

Чтобы сделать равномерный срез торца, нагреем шпатель паяльной лампой до тех пор, пока он не будет достаточно горячий для плавки волокон.

Шаг 10: Устанавливаем шарики

Для крепления необходимо использовать эпоксидную смолу, а не супер клей.

Установим волокна в отверстие и прижмём всё лентой, чтобы сделать маленькую колыбель для шарика. Колыбель должна «обнять» шарик и принимая на себя вес стекла, давая, таким образом клею высохнуть. Рекомендую обмотать вторым слоем ленты, чтобы избежать шанса потери жесткости.

Окончательный эффект заключается в том, что вы не видите клея, волокно волшебным образом касается стекла если смотреть снизу и сбоку.

Шаг 11: Базовые украшения

Куски плексигласа длинной 303 мм, разделим на 3 части и разрежем ленточной пилой, ширина их составляет 30 мм.

Разделим квадраты на 3 равные части

Используем пилу, чтобы вырезать эти прямоугольники

Снимем бумагу из плексигласа

Прикрепляем пластины с помощью суперклея на деревянную основу, используем угольник для точного выравнивания.

Повторим эту процедуру для всех 47 штук.

Шаг 12: Конечный результат

Вот такая получилась необычная поделка — люстра из оптоволокна.

 (A-z Source)

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ!

About alexlevchenko
Ценю в людях честность и открытость. Люблю мастерить разные самоделки. Нравится переводить статьи, ведь кроме того, что узнаешь что-то новое - ещё и даришь другим возможность окунуться в мир самоделок.

mozgochiny.ru

оптоволоконное освещение, светильники, источник света для бани, световод своими руками

Оптоволокно бокового свечения в интерьере выглядит стильно и оригинально Оптоволокно бокового свечения представляет собой кабель, который состоит из нескольких нитей или одного достаточно толстого провода, который покрыт сверху прочной прозрачной ПВХ оболочкой. Такое волокно испускает свет по всей своей длине. Такое волокно широко используется при изготовлении различных светильников, а также для светового декора помещений.

Выбор источников света для оптоволокна

Оптическое волокно само по себе не светится. Для свечения волокна, нужен определенный источник света. Чаще всего, в качестве основных источников света для оптоволокна выступают светодиоды, как обычные, так и лазерные разной мощности.

Он должен сопрягаться с диаметром кабеля и иметь:

  • Достаточно высокую мощность;
  • Небольшой вес;
  • И, конечно же, надежность.

Светодиоды способны работать длительное время, потребляют минимальное количество электроэнергии. Для качественной работы оптоволокна, требуются светогенераторы, они представляют собой устройство, состоящее из источника света, системы охлаждения, температурного фильтра и прочих дополнительных элементов. Светогенераторы выпускаются разной мощности и возможностью управления световыми эффектами.

Некоторые светогенераторы имеют возможность подключения к компьютеру и программирования разных световых эффектов.

Перед использованием оптоволокна стоит изучить рекомендации специалистов

В подобных генераторах используются разный источник света светодиоды (LED технология), такие генераторы могут работать длительное время, отличаются компактными размерами, и малошумностью. Но, по яркости такие генераторы несколько уступают другим, работающим на металл галогеновых лампах. Металл галогенные лампы хоть и служат меньшее количество времени, но отличаются высокой мощностью и хорошей цветопередачей. Иногда используют лазерный источник света для оптоволокна, но его использование заключается только лишь в проверке качественного соединения оптоволоконной линии. И такой источник света используется в основном профессионалами и на предприятиях, выпускающих оптоволокно.

Преимущества люстр из оптоволокна

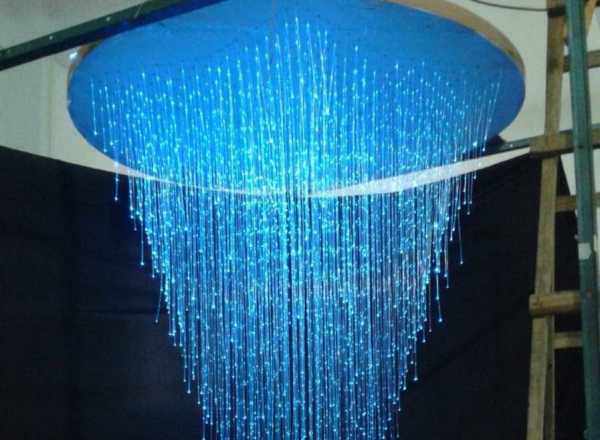

Оптоволоконные люстры достаточно широко используются в качестве декоративного и необычного освещения помещения. Такая люстра состоит из оптоволокна чаще всего торцевого свечения. Но при этом, на оптоволокне на производстве делаются насечки с помощью лазера, что позволяет ему приобретать красивый искрящийся вид. Может люстра быть сделана так, что только лишь светится торец кабеля. Благодаря этому, можно не только делать комбинированные люстры, но и даже целое панно изображающее, например, звездное небо. Помимо этого, длинный пучок волокна может быть разветвлен и осуществлять декоративное освещение помещения.

Длина оптоволокна в люстре может достигать нескольких метров, благодаря чему из него можно делать всевозможные композиции и дополнительно украшать их:

  • Кристаллами;
  • Хрусталем;
  • Металлом.

Фантазии при создании таких люстр просто безграничны. Если использовать специальный RGB контроллер, то можно менять не только интенсивность свечения, но и цветовой режим, как всей люстры, так и отдельных пучков оптоволокна.

Оптоволокно, благодаря своей гибкости и разной толщины, можно располагать в самых труднодоступных местах и плести из него настоящее кружево. Можно даже делать световую красивую завесу или потрясающую потолочную люстру с ниспадающими светящимися и мерцающими нитями.

Такую люстру вполне можно изготовить своими руками, соединить светогенератор с пучком оптоволокна не представляет особой трудности. Дальше сами пучки волокна можно разместить так, как подсказывает фантазия и желание человека. Ну а если хочется что-либо экзотического и люстру сложной конструкции, то в этом случае лучше всего обраться к специалистам.

Советы: как сделать оптоволоконный светильник своими руками

Использование оптоволокна становится все популярнее, так как его можно использовать практически повсеместно. Оптоволокно можно смело использовать для декоративной подсветки в квартире, в доме, бассейне, и даже для подсветки бани или сауны.

Оптоволокно (в стеклянной оболочке) выдерживает повышенную температуру.

Оно полностью безопасно, так как только лишь является передатчиком света, а сам электрический источник может находиться достаточно далеко от конечных светильников. Причем светильники подобного типа можно сделать самостоятельно. Начать следует с выбора проектора, это то, что дает свет. Он может быть разной мощности, и в нем могут использоваться разные лампы или же может быть сделан на основе светодиодов. Чем больше длина оптоволокна, тем мощнее должен быть проектор, желательно при этом, чтобы он охлаждался малошумным вентилятором. Подбираются качественные волокна, они могут быть, как бокового, так и торцевого свечения. Можно выбрать только лишь один вид или же использовать комбинацию волокон обоих типов.

В зависимости от того, какой тип подсветки хочется получить, используют конечные изделия:

  • Рассеиватели;
  • Отражатели;
  • Или же, собирающие линзы.

Оптоволоконный светильник хорошо впишется в интерьер, сделанный в стиле модерн или хай-тек

Когда все приобретено, выполняется монтаж, сначала закрепляется проектор, так чтобы была беспрепятственная возможность его включения в сеть. В его световод вставляется один из концов кабеля, и соединение прочно фиксируется специальной муфтой. Далее волокно протягивается до нужно места, главное при этом не пережать волокно, избегать сильного натяжения и больших изгибов всего кабеля. На конечном этапе волокно либо пропускается перерез множество тонких просверленных отверстий, например, в фанере, или же оплетается заранее приготовленная какая-либо форма, опять же, без резких перегибов всего.

Правила подбора проектора для оптоволокна

Основой всех систем оптоволоконной подсветки является проектор, он же светогенератор. Он представляет собой небольшого размера металлическую коробочку внутри которой находится галогеновая лампа, система охлаждения и несколько отверстий со светофильтрами разных цветов. Достаточно соединить оптические кабели с проектором в специальных отверстиях и закрепить специальными муфтами. Благодаря светофильтрам, получаются разные цвета световолокна, что позволяет получать разные цветовые эффекты.

При выборе проектора, следует обращать внимание на:

  • Тип установленных ламп;
  • Общую потребляемую мощность;
  • Яркость излучения ламп;
  • Наличие фильтров;
  • Системы линз;
  • Системы управления.

Благодаря последним, можно получить самые разные цветовые эффекты. Во многих инструкциях к проекторам и готовым системам оптоволоконных систем освещения есть инструкция, а также схема подключения оптоволоконных систем подключения кабелей. Это значительно облегчает весь монтаж особенно для новичков, которые впервые выполняют подобные работы.

Проектор важно установить так, чтобы можно было к нему получить свободный доступ для обслуживания, например, для замены ламп, а также его чистки и прочего профилактического ухода.

Установка проектора не допускается вплотную к поверхности. Необходимо оставлять зазор для охлаждения всего проектора. Важен также температурный режим, не рекомендуется эксплуатация проектора при температуре окружающего воздуха выше 30 ᵒС.

Что такое оптоволокно бокового свечения (видео)

Оптоволоконное освещение и подсветка, как в квартире, так и в частном доме, позволяет придать помещению необычный вид, эксклюзивность. Причем такое освещение и подсветку делают не только профессионалы, но и многие люди, владеющие минимальными техническими навыками. Сделать разного рода подсветку солнечного света не составляет особого труда.

Добавить комментарий

6watt.ru

Оптоволоконные светильники

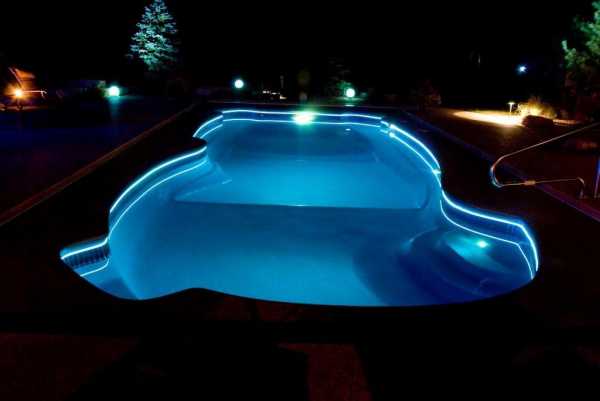

С момента появления оптического волокна (Fiber Optic) на рынке светотехники, оно стало пользоваться огромной популярностью в качестве освещения для бассейна. Основным плюсом их выбора являются термостойкость, водоустойчивость, компактность, надежность, мягкий светящийся поток, безопасность и легкость монтажа.

Виды свечения оптоволокна

Главными элементами системы являются источник света, световолоконный провод разного сечения и рассеиватели-светильники.

Существует 2 вида свечения кабеля:

  • Торец – весь свет от источника с наименьшими потерями протекает по волокну и выходит на срезе;
  • Все тело кабеля – специально подвергнутое обработке волокно источает свет по всей своей длине сходно неоновой трубке.

Конструктивное исполнение и принцип работы оптоволоконного светильника

В качестве источника света используется высокоэкономичная, с огромным сроком службы и устойчивая к перебоям светодиодная лампа. Рабочие светочасы составляют 50-100 тыс. часов – это порядка 10-15 лет.

Внимание: в процессе установки подобных осветительных устройств необходимо принять во внимание тот факт, что блок питания обязан размещаться в безопасной зоне, иначе возможно получить удар током

Лампа сфокусирована таким способом, что 97% светового потока нацелено на входную головку оптоволоконного кабеля в диаметре порядка 2см. По световолокну свет потом доходит с наименьшими потерями благодаря внутреннему отражению до среза кабеля. На 6 метров кабеля потери составляют порядка 5%. Благодаря применению световолоконных кабелей разного сечения (от 0,75мм до 20мм) световой поток направляется к необходимому рассеивателю. Поэтому, чем больше сечение оптоволокна, тем больше может излучить света рассеиватель в месте торцевого свечения.

К описанному источнику света также можно присоединить и кабель бокового свечения, которые бывают диаметрами 0,5см, 0,75см, 1,0см, 1,3см, 1,6см. Разница между кабелями бокового и торцевого свечения заключается в том, что благодаря особенной обработке световолоконных нитей добивается однородная потеря света на всем его протяжении. Кабель защищён бесцветным акриловым слоем. Яркость бокового свечения также зависит от диаметра кабеля. В зависимости от сечения оптоволоконного кабеля, от одного источника света можно подсветить от 90 до 360 метра кабеля.

Для смены цвета или светодинамики применяют RGB-контроллер, который может передать любой из 16 млн цветов.

Преимущества

Самое главное это то, что световолокно электро безопасно, в месте его свечения отсутствует напряжение, оно имеет возможность проводить большие световые потоки при наименьшем сечении кабеля. В этом случае источник света располагается на существенном расстоянии от места свечения, таким образом смена лампы и обслуживание в месте свечения не выполняются.

Очевидно, что отсутствие электрических элементов на участках свечения раскрывает большие возможности для подсветки зон, в которых имеются большие трудности с применением классических систем освещения.

Если освещение сделано в комплексе от одного источника света, то в одно и то же время осуществляется смена цвета воды, периметра бассейна и подсветки находящегося вокруг ландшафта.

Срок службы световолокна достигает 50лет. Обладают довольно гибкими свойствами, благодаря которым возможно осуществить в действительности необыкновенные идеи и решения дизайнеров. Чаще всего, световолокно применяют для оформления бортов и ступеней.

Стоимость системы освещения на оптоволокне

Безусловно, покупателей будет беспокоить вопрос, сколько же будет стоить такая система освещения? А цена на нее в целом сравнима с имеющимися классическиими системами. К примеру, набор для подсветки обычного бассейна 4 на 8 метра примерно обойдется в 700–900 $. Набор комплектуется из источника света и 5–6 подводных светильников (рассеивателей). Ежели вы желаете кроме этого осветить периметр или ступени, то цена кабеля бокового свечения составляет 7-12 $ за погонный метр. Срок службы световолокна при надлежащей эксплуатации составляет больше 25 лет. Рассеиватели изготавливаются из акрила и служат больше 10 лет.

Разумеется, цена будет варьироваться от тех запросов, которые вы предъявите светофильтрам. Также есть возможность подсоединить источники света к компьютеру и организовывать цветомузыкальное шоу на воде. Число световых эффектов ограничиться только лишь вашей фантазией, либо предварительно написанной компьютерной программой. Удивительных результатов возможно достичь, сочетая подсветку воды и интерьера.

Конечно, цена подобной техники очень высокая, однако, если принять во внимание период службы, то вы еще можете сэкономить при установке в своем бассейне оптоволоконных контурных светильников.

В целом использование системы освещения Fiber Optic никак не ограничивается лишь подсветкой бассейнов. При этом довольно часто хватает лишь одного источника света. В случае если у вас не особо огромный бассейн, то для его освещения вполне хватит 25–40 % мощности источника. Оставшиеся световые потоки возможно сосредоточить на подсветке интерьера, ступеней лестницы, барной стойки, в конце концов, можно провести кабель по улице и осветить светильники у входа либо клумбу в садике.

101svetilnik.ru

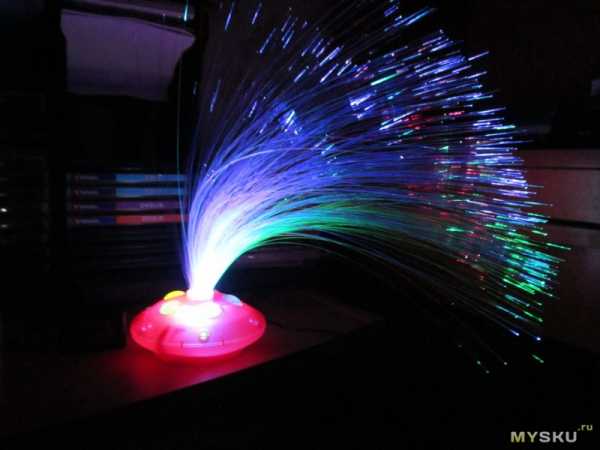

Светодиодный светильник с оптоволокном.

Всем привет! Встретились мне на ebay вот такие светильники. Они чем-то походили на тот, который был у меня в детстве, поэтому решил заказать, тем-более, что не дорого. Итак, поехали…

Предыстория

Был у меня в детстве интересный светильник в виде красного стеклянного шарика, внутри которого была лампочка накаливания, а сверху торчал пучок цветных волокон. Работало это дело от 220 и выглядело довольно красиво. Заказ был сделан 21.10, прибыли светильники 15.11. Пакет без трека. Обычный жёлтый конверт, без дополнительной упаковки, в пакете светильники с хвостами, каждый в прозрачном целлофане. Сами светильники выглядят вот так. Яркий цвет и куча непонятных цветных прозрачных окошек. Мда. Ну да ладно, в темноте их не сильно видно будет.

У одного «хвоста» несколько волокон погнуты. Волокна не вываливаются, не ломкие, мягкие.

Кстати о хвостах — волокна при установке в светильник сгибаются в одну сторону. То-есть сбоку и сзади смотреться они будут не очень красиво. Хотя на фотографиях у продавца они направленны во все стороны. Расправить пока не получается. Однако это может быть плюсом, если светильник стоит в стенке или на полке в шкафу — там светить во все стороны особого смысла нету.

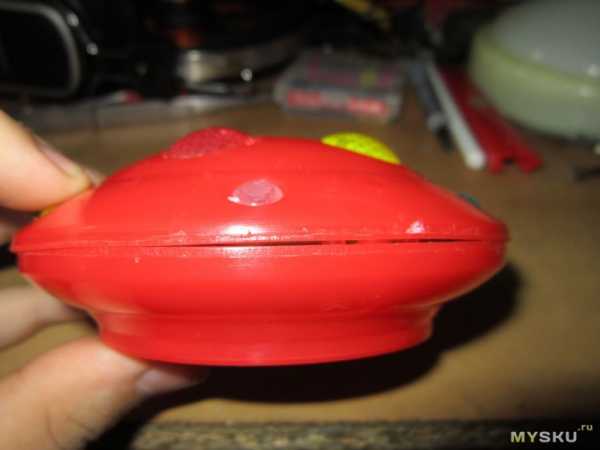

Какого качества пластик — смотрите сами. Ну за такую цену и не удивительно, я думаю.

Внутри 3 светодиода и микросхема типа «сопля».

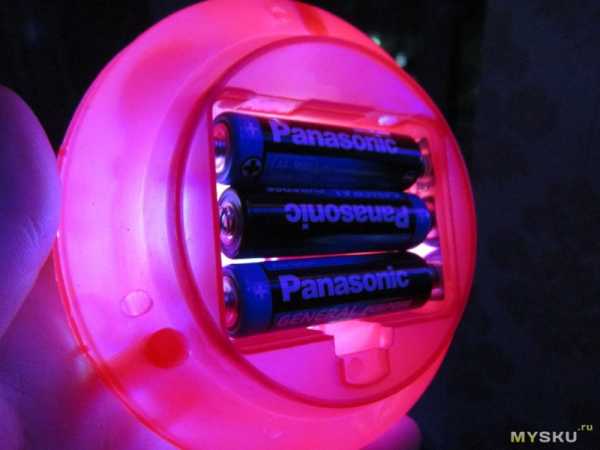

Питается всё это дело от трёх батареек АА. Что интересно, при установке батареек светильник мигает всеми светодиодами и затухает. Вроде приветствия. Ладно.

Из режимов у нас одиночные светодиоды (красный, синий и зелёный), различные сочетания 2-х светодиодов, все 3 включенных светодиода и мигающий разными сочетаниями. Каждое включение — следующий режим. Под спойлером несколько фотографий включенного светильника.

Довольно интересные светильники, к тому-же дешёвые.

Минус — дизайн самих светящихся подставок. Плюс/минус — направленные в одну сторону волокна.

Кстати, скоро Новый Год, закажу-ка я себе USB-светильник в виде ёлки из оптоволокна)))

А на этом всё, всем удачи)

UPD Ах, да, кота же надо…

mysku.ru
