Как научиться читать электрические схемы? Виды электрические схемы


как научиться читать, какие виды бывают

Электрическая схема являет собой детальный рисунок с указанием всех электронных деталей и комплектующих, которые связаны проводниками. Знание принципа функционирования электрических цепей является залогом грамотно собранного электроприбора. То есть сборщик должен знать, как обозначаются на схеме электронные элементы, какие значки, буквенные или цифровые символы им соответствуют. В материале разберемся в  ключевых обозначениях и основах, как научиться читать электрические принципиальные схемы.

Любая электрическая схема включается ряд деталей, состоящих из более мелких элементов. Приведем в качестве примера электрический утюг, который содержит внутри нагревательный элемент, датчик температуры, лампочки, предохранители, а также имеет провод с вилкой. В прочих бытовых приборах предусмотрена усовершенствованная конфигурация с автоматическими выключателями, электромоторами, трансформаторами, а между ними имеются соединители для полноценного взаимодействия компонентов прибора и выполнения предназначения каждого из них.

Поэтому часто возникает проблема, как научиться расшифровывать электрические схемы, в которых содержатся графические обозначения. Принципы чтения схем важны для тех, кто занимается электромонтажом, ремонтом бытовой техники, подключением электрических устройств. Знание принципов чтения электросхем необходимо, чтобы понимать взаимодействие элементов и функционирования приборов.

Виды электрических схем

Все электрические схемы представлены в виде изображения или чертежа, где наряду с оборудованием указаны звенья электроцепи. Схемы отличаются по назначению, на основании чего разработана классификация разных  электрических схем:

  • первичные и вторичные цепи.

Первичные цепи создаются для подачи основного электрического напряжения от источника тока к потребителям. Они генерируют, трансформируют и распределяют при передаче электроэнергию. Такие цепи предполагают наличие основной схемы и цепей для различных нужд.

Во вторичных цепях напряжение не выше 1 кВт, они используются для обеспечения задач автоматики, управления и защиты. Благодаря вторичным цепям выполняется контроль расхода и учета электроэнергии;

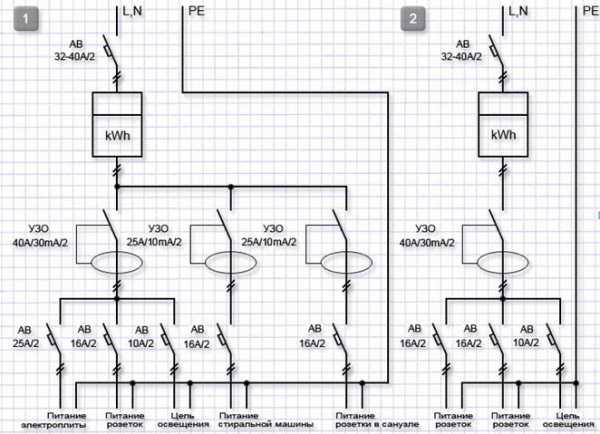

  • однолинейные, полнолинейные.

Полнолинейные схемы разработаны для применения в трехфазных цепях, они отображают подсоединенные по всем фазам устройства.

Однолинейные схемы показывают только приборы на средней фазе;

  • принципиальные и монтажные.

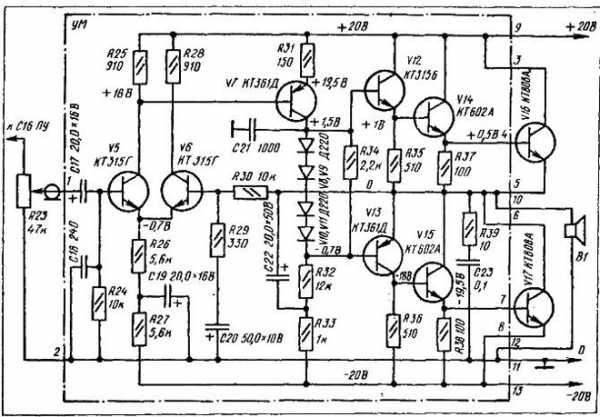

Принципиальная общая электрическая схема подразумевает указание только ключевых элементов, на ней не указываются второстепенные детали. Благодаря этому схемы просты и понятны.

На монтажных схемах нанесено более детальное изображение, поскольку именно такие схемы используются для фактического монтажа всех элементов электросети.

Развернутые схемы с указанием второстепенных цепей помогают выделить вспомогательные электрические цепи, участки с отдельной защитой.

Обозначения в схемах

Электрические схемы состоят из элементов и комплектующих, обеспечивающих протекание электрического тока. Все элементы разделяются на несколько категорий:

  • устройства, генерирующие электроэнергию — источники питания;
  • преобразователи электротока в иные виды энергии – выступают потребителями;
  • детали, ответственные за передачу электроэнергии от источника к приборам. Также в данную категорию включены трансформаторы и стабилизаторы, обеспечивающие стабильность напряжения в сети.

Для каждого элемента предусмотрено конкретное графическое обозначение на схеме. Помимо ключевых обозначений, на схемах указываются линии передачи электроэнергии. Участки электроцепи, по которым идет одинаковый ток, называются ветвями, а в местах их соединения на схеме ставятся точки для обозначения соединительных узлов.

Контур электроцепи предполагает замкнутый путь движения электротока по нескольким ветвям. Наиболее простая схема состоит из одного контура, а для более сложных приборов предусмотрены схемы с несколькими контурами.

На электрической схеме каждому элементу и соединению соответствует значок или обозначение. Для отображения выводов изоляции применяются однолинейные и многолинейные схемы, число линий в которых определяется числом выводов. Иногда для удобства чтения и понимания схем применяются смешанные рисунки, к примеру, изоляция статора описана развернуто, а изоляция ротора – в общем виде.

Обозначения трансформаторов в электрических схемах рисуются в общем или развернутом виде, однолинейным и многолинейным методами. Непосредственно от детализации изображения зависит метод отображения на схеме приборов, их выводов, соединений и узлов. Так, в трансформаторах тока первичная обмотка отражается толстой линией с точками. Вторичная обмотка может отображаться окружностью при стандартной схеме или двумя полуокружностями в случае развернутой схемы.

Прочие элементы отображаются на схемах следующими обозначениями:

  • контакты разделяются на замыкающие, размыкающие и переключатели, которые обозначаются разными знаками. При необходимости контакты могут быть указаны в зеркальном отражении. Основание подвижной части указывается как незаштрихованная точка;
  • выключатели – их основанию соответствует точка, а для автоматических выключателей прорисовывается категория расцепителя. Выключатель для открытой установки, как правило, имеет отдельное обозначение;
  • предохранители, резисторы постоянного сопротивления и конденсаторы. Предохранительные элементы изображаются в виде прямоугольника с отводами, постоянные резисторы могут быть обозначены с отводами или без. Подвижный контакт рисуется стрелкой. Электролитические конденсаторы обозначаются в зависимости от полярности;
  • полупроводники. Простые диоды с р-п-переходом показываются в виде треугольника и перекрестной линией электроцепи. Треугольник обозначает анод, а линия – катод;
  • лампу накаливания и другие осветительные элементы обычно обозначают

Понимание данных значков и обозначений делает чтение электрических схем простым. Поэтому прежде чем приступать к электромонтажу или разборке бытовых приборов, рекомендуем ознакомиться с основными условными обозначениями.

Как правильно читать электрические схемы

Принципиальная схема электроцепи отображает все детали и звенья, между которыми протекает ток через проводники. Такие схемы являются базой для разработки электрических приборов, поэтому чтение и понимание электрических схем является обязательным для любого электрика.

Грамотное понимание схем для начинающих дает возможность понять принципы их составления и правильного соединения всех элементов в электрической цепи для достижения ожидаемого результата. Чтобы правильно читать даже сложные схемы, необходимо изучить основные и второстепенные изображения, условные знаки элементов. Условные знаки обозначают общую конфигурацию, специфику и назначение детали, что позволяет составить полноценную картину прибора при чтении схемы.

Начинать ознакомление со схемами можно с небольших приборов, таких как конденсаторы, динамики, резисторы. Более сложны для понимания схемы полупроводниковых электронных деталей в виде транзисторов, симисторов, микросхем. Так в биполярных транзисторах предусмотрены как минимум три вывода (базовый, коллектор и эмиттер), что требует большего количества условных обозначений. Благодаря большому количеству разных знаков и рисунков можно выявить индивидуальные характеристики элемента и его специфику. В обозначениях зашифрована информация, позволяющая выяснить структуру элементов и их особые характеристики.

Часто условные обозначения имеют вспомогательные уточнения – возле значков имеются латинские буквенные обозначения для детализации. С их значениями также рекомендуется ознакомиться перед началом работы со схемами. Также возле букв часто имеются цифры, отображающие нумерацию или технические параметры элементов.

Итак, чтобы научиться читать и понимать электрические схемы, нужно ознакомиться с условными обозначениями (рисунками, буквенными и цифровыми символами). Это позволит получать информацию из схемы касательно структуры, конструкции и назначения каждого элемента. То есть для понимания схем нужно изучить основы радиотехники и электроники.

Похожие статьи

odinelectric.ru

Виды электрических схем

  Чтобы читать электрические схемы, крайне важно хорошо знать и помнить: наиболее распространенные условные обозначения обмоток, контактов, трансформаторов, двигателœей, выпрямителœей, ламп и т. п., условные обозначения, применяющиеся в той области, с которой преимущественно приходится сталкиваться в силу профессии, схемы наиболее распространенных узлов электроустановок, к примеру двигателœей, выпрямителœей, освещения лампами накаливания и газоразрядными и т. п, свойства последовательного и параллельного соединœений контактов, обмоток, сопротивлений, индуктивностей и емкостей. Расчленение схем на простые цепи Любая электроустановка удовлетворяет определœенным условиям действия. По этой причине при чтении схем, во-первых, нужно выявить эти условия, во-вторых - определить, отвечают ли полученные условия задачам, которые должны электроустановкой решаться, в-третьих, следует проверить, не получились ли попутно "лишние" условия, и оценить их последствия. Для решения этих вопросов пользуются несколькими приемами. Первый из них состоит в том, что схема электроустановки мысленно расчленяется на простые цепи, которые сначала рассматривают отдельно, а затем в сочетаниях. Простая цепь включает источник тока (батарея, вторичная обмотка трансформатора, заряженный конденсатор и т. п.), приемник тока (двигатель, резистор, лампа, обмотка релœе, разряженный конденсатор и т. п.), прямой провод (от источника тока к приемнику), обратный провод (от приемника тока к источнику) и один контакт аппарата (выключателя, релœе и т. п.). Понятно, что в цепях, не допускающих размыкания, к примеру в цепях трансформаторов тока, контактов нет. При чтении схемы нужно сначала мысленно расчленить ее на простые цепи, чтобы проверить возможности каждого элемента͵ а затем рассмотреть их совместное действие.     Реальность схемных решений Наладчики хорошо знают, что не всœегда бывают осуществлены на делœе схемные решения, хотя они не содержат явных ошибок. Иными словами, проектные электрические схемы не всœегда реальны.По этой причине одна из задач чтения электрических схем состоит в том, чтобы проверить, могут ли быть выполнены заданные условия. Нереальность схемных решений обычно имеет в основном следующие причины: · не хватает энергии для срабатывания аппарата͵ · в схему проникает "лишняя" энергия, вызывающая непредвиденное срабатывание пли препятствующая своевременному отпусканию электрического аппарата͵ · не хватает времени для совершения заданных действий, · аппаратом задана уставка, которая не может быть достигнута͵ · совместно применены аппараты, резко отличающиеся по свойствам, · не учтены коммутационная способность, уровень изоляции аппаратов и проводки, не погашены коммутационные перенапряжения, · не учтены условия, в которых электроустановка будет эксплуатироваться, · при проектировании электроустановки за основу принимается ее рабочее состояние, но не решается вопрос о том, как ее привести в это состояние и в каком состоянии она окажется, к примеру, в результате кратковременного перерыва питания. Порядок чтения электрических схем и чертежей Прежде всœего, крайне важно ознакомиться с наличными чертежами (или составить оглавление, если его нет) и систематизировать чертежи (если этого не сделано в проекте) по назначению. Чертежи чередуют в таком порядке, чтобы чтение каждого последующего являлось естественным продолжением чтения предыдущего. Затем уясняют принятую систему обозначений и маркировки. В случае если она не отражена па чертежах, то ее выясняют и записывают. На выбранном чертеже читают всœе надписи, начиная со штампа, затем примечания, экспликации, пояснения, спецификации и т. д. При чтении экспликации обязательно находят на чертежах аппараты, в ней перечисленные. При чтении спецификации сопоставляют их с экспликациями. В случае если на чертеже имеются ссылки на другие чертежи, то нужно найти эти чертежи и разобраться в содержании ссылок. К примеру, в одну схему входит контакт, принадлежащий аппарату, изображенному на другой схеме. Значит, нужно уяснить, что это за аппарат, для чего служит, в каких условиях работает и т. п. При чтении чертежей, отражающих электропитание, электрическую защиту, управление, сигнализацию и т. п.: 1) определяют источники электропитания, род тока, величину напряжения и т. п. В случае если источников несколько или применено несколько напряжений, то уясняют, чем это вызвано, 2) расчленяют схему па простые цени и, рассматривая их сочетание, устанавливают условия действия. Рассматривать всœегда начинают с того аппарата͵ который нас в данном случае интересует. К примеру, если не работает двигатель, то нужно найти на схеме его цепь и посмотреть, контакты каких аппаратов в нее входят. Затем находят цепи аппаратов, управляющих этими контактами, и т. д., 3) строят диаграммы взаимодействия, выясняя с их помощью: последовательность работы во времени, согласованность времени действия аппаратов в пределах данного устройства, согласованность времени действия совместно действующих устройств (к примеру, автоматики, защиты, телœемеханики, управляемых приводов и т. п.), последствия перерыва электропитания. Для этого поочередно, предполагая отключенными выключатели и автоматы электропитания (предохранители перегоревшие), оценивают возможные последствия, возможность выхода устройства в рабочее положение из любого состояния, в котором оно могло оказаться, к примеру после ревизии, 4) оценивают последствия вероятных неисправностей: незамыкание контактов поочередно по одному, нарушения изоляции относительно земли поочередно для каждого участка, 5) нарушения изоляции между проводами воздушных линий, выходящих за пределы помещений и т. п., 5) проверяют схему па отсутствие ложных цепей, 6) оценивают надежность электропитания и режим работы оборудования, 7) проверяют выполнение мер, обеспечивающих безопасность при условии организации работ, обусловленных действующими правилами (ПУЭ, СНиП и т. п.).

oplib.ru

Схемы электрические | Лаборатория Электронных Средств Обучения (ЛЭСО) СибГУТИ

6.1 Виды и типы схем, основные термины

6.1.1 Схема – документ, на котором показаны в виде условных графиче-ских изображений или обозначений составные части изделия и связи между ними. Схемы в зависимости от видов элементов и связей, входящих в состав изделия, подразделяют на виды. В зависимости от основного назначения схемы подразделяют на типы. Наименования видов и типов схем и их кодовое обозначение приведены в таблицах 6.1 и 6.2.

Таблица 6.1 – Виды схем
Наименование вида схем Код
Электрические Э
Гидравлические Г
Пневматические П
Газовые Х
Кинематические К
Вакуумные В
Оптические Л
Энергетические Р
Деления Е
Комбинированные С
Таблица 6.2 – Типы схем
Наименование типа схем Код
Структурные 1
Функциональные 2
Принципиальные (полные) 3
Соединений (монтажные) 4
Подключения 5
Общие 6
Расположения 7
Объединенные 0

В таблице 6.2 в скобках приведены наименования для схем электрических энергетических сооружений.

Код схемы должен состоять из буквенной части, определяющей вид схе-мы, и цифровой части, определяющей тип схемы, например, схема электрическая принципиальная будет иметь код Э3.

6.1.2 Для изделия, состоящего из элементов разных видов, разрабатывают несколько схем соответствующих видов одного типа, например, схема электрическая принципиальная и схема гидравлическая принципиальная для передающего устройство с жидкостным охлаждением. Вместо двух схем возможна разработка одной схемы комбинированной, например, электрогидравлической для приведенного выше примера.

6.1.3 На схемах одного вида допускается изображать элементы схем другого вида, которые непосредственно влияют на работу изделия, а также элементы и устройства, не входящие в изделие, на которое разработана схема, но необходимые для разъяснения принципов работы изделия. Графическое обозначение таких элементов и устройств отделяют (или обводят) на схеме штрих-пунктирными линиями, равными по толщине линиям связи, и помещают надписи, указывающие местонахождение этих элементов и необходимые данные.

6.1.4 Схему деления изделия на составные части выпускают только для определения состава изделия.

6.1.5 К схемам или взамен схем в случаях, установленных правилами выполнения конкретных схем, выпускают в виде самостоятельных документов таблицы, которые содержат сведения о расположении устройств, соединениях, местах подключения и другую необходимую информацию. Таким документам присваивают код соответствующей схемы, перед которым проставляют букву Т. Например, код таблицы соединений к электрической схеме соединений будет иметь код ТЭ4.

В основной надписи (графа 1) данного документа после наименования изделия приводят наименование документа «Таблица соединений».

Таблицы соединений записывают в спецификацию изделия после схем, к которым они выпущены, или вместо них.



6.1.6 В необходимых случаях допускается выпускать схемы совмещенные, когда на схемах одного типа помещают сведения, характерные для схем другого типа. Например, на схеме расположения изделия показывают соединения его частей. При выполнении схем совмещенных должны быть соблюдены все правила, установленные для схем соответствующих типов.

Номенклатура, наименования и коды совмещенных схем устанавливаются отраслевыми стандартами.

6.1.7 В тех случаях, когда схемы установленных типов и видов не обеспечивают передачу необходимых сведений об изделии (в связи с его особенностями), допускается разрабатывать схемы прочих видов и типов, номенклатура, наименования и коды которых устанавливаются отраслевыми стандартами.

6.1.8 Допускается вместо схемы определенного вида и типа, выполненного на нескольких листах, выполнять совокупность схем того же вида и типа, но при этом каждая схема должна быть оформлена как самостоятельный документ.

В данном случае в наименовании схемы с целью наглядности допускается указывать наименование функциональной группы, например, схема электрическая принципиальная подмодулятора, схема электрическая принципиальная модулятора. Каждой схеме в этом случае присваивают обозначение как самостоятельному документу и, начиная со второй схемы, к коду схемы в обозначении добавляют через точку порядковый номер, например ХХХХ.ХХХХХХ.007Э3, ХХХХ.ХХХХХХ.007Э3.1, ХХХХ.ХХХХХХ.007Э3.2 и т.д.

6.1.9 В стандартах по правилам разработки схем использованы термины, пояснения которых приведены ниже.

Элемент схемы – составная часть схемы, которая выполняет определен-ную функцию в изделии и не может быть разделена на части, имеющие самостоятельное назначение и собственные условные графические и буквенно-цифровые обозначения (резистор, транзистор и т.п.).

Устройство – совокупность элементов, представляющая единую конструкцию (набор транзисторов, блок, плата и т.п.).

Функциональная группа – совокупность элементов, выполняющих в изделии определенную функцию и не объединенных в единую конструкцию.

Функциональная часть – элемент, устройство, функциональная группа.

Функциональная цепь – линия, канал, тракт определенного назначения (канал звука, видеоканал и т.п.).

Линия взаимосвязи – отрезок линии, указывающий на наличие связи между функциональными частями изделия.

Буквенные коды элементов схем электрических приведены в приложении Л, примеры выполнения схем – в приложении М данного пособия.

www.labfor.ru

Электрическая схема - это... Что такое Электрическая схема?

Электри́ческая схе́ма — это документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи. Электрические схемы являются разновидностью схем изделия и обозначаются в шифре основной надписи буквой Э.

Правила выполнения всех типов электрических схем установлены ГОСТ 2.702-75, при выполнении схем цифровой вычислительной техники руководствуются ГОСТ 2.708-81.

Структурные электрические схемы

Разрабатываются на первом этапе проектирования. На структурных схемах отображаются основные элементы (трансформаторы, линии электропередачи, распределительные устройства — в виде прямоугольников). Этот вид схем дает общее представление о работе электроустановки.

Функциональные электрические схемы

Функциональные электрические схемы — это наиболее общие схемы в отношении уровня абстракции и обычно показывают лишь функциональные связи между составляющими данного объекта и раскрывающими его сущность и дающие представление о функциях объекта, изображённого на данном чертеже. Каких-либо стандартов в изображении условных графических обозначениях этих схем нет. Действуют лишь общие требования к оформлению конструкторской документации или технологической.

Принципиальные электрические схемы

Принципиальные электрические схемы — это чертежи, показывающие полные электрические и магнитные и электромагнитные связи элементов объекта, а также параметры компонентов, составляющих объект, изображённый на чертеже. Здесь существуют много стандартов как на оформление чертежей, так и на условные графические изображения компонентов. На территории бывшего СССР действует государственный стандарт, однако с появлением принципиально новых компонентов пришлось отступать от стандартов, так как условных изображений просто не существует, поэтому реально наиболее общего стандарта на УГО фактически нет. В зарубежных странах приняты стандарты IEC, DIN и ANSI и другие национальные стандарты, но на практике у производителей очень часто используется корпоративные стандарты, однако этот чертёж не учитывает габаритных размеров и расположения деталей объекта. В энергетике используются как однолинейные, так и полные схемы.

Эта разновидность схем предназначена в основном для наиболее полного понимания всех процессов, происходящих в цепи или на участке цепи, а также для расчёта параметров компонентов.

По уровню абстракции занимают среднее положение между функциональными и монтажными.

Монтажные схемы

Монтажные схемы — это чертежи, показывающие реальное расположение компонентов как внутри, так и снаружи объекта, изображённого на схеме. Предназначены, в основном, для того, чтобы можно было изготовить объект. Учитывает расположение компонентов схемы и электрических связей (электрических проводов и кабелей). Действуют лишь общие требования к оформлению конструкторской документации.

Кабельные планы

Кабельные планы — это чертежи, показывающие расположение и марки электрических проводов и кабелей. Действуют лишь общие требования к оформлению конструкторской документации.

Топологические электрические схемы

Топологические электрические схемы — это чертежи, показывающие расположение компонентов изображённого объекта. В микроэлектронике это обычно изображение чертежа микрокристалла интегральных микросхем.

Мнемонические схемы

Мнемонические схемы — это обычно плакаты с указанием реального состояния действующего положения коммутационной аппаратуры на объекте, над которым совершается управление его режимами. В основном используются в диспетчерских пунктах на энергетических объектах.

В настоящее время активно вытесняется системами компьютерной и компьютеризированными системами управления контроля и сигнализации (SCADA) с функциями ручного управления и принятия решений оператором.

Ссылки

dvc.academic.ru

Виды электрических схем | Теория

При многообразии существующих систем для решения проблемы авторемонтник должен брать необходимую информацию из документации производителя. При этом электрические схемы являются основным источником информации для понимания взаимосвязей компонентов.

Общая электрическая схема представляет все электрические цепи автомобиля. Большинство производителей предпочитают давать электрические схемы отдельных систем, представляющие ограниченную область, например, только систему зажигания или только систему освещения. В этом случае они содержат только ту информацию, которая важна для данной области. Так, на рисунке представлена отдельная электрическая схема создания напряжения в бортовой сети при помощи аккумулятора и генератора.

Рисунок. а) монтажная схема в графическом изображении; б) монтажная схема с символами.

Среди электрических схем разделяют монтажную схему, принципиальную схему с раздельным изображением и принципиальную схему с взаимосвязанным изображением.

Монтажная схема

На монтажной схеме (рисунок а) изображены соединительные клеммы электрического устройства и соединения проводов. Она является документом для подключения и замены электрических компонентов.

Принципиальная схема

Рисунок. Принципиальная схема с раздельным (а) и взаимосвязанным изображением (б)

Принципиальная схема (рисунок а, б) — это подробное изображение со всеми деталями и соединениями, в связи с чем является наиболее популярной у производителей видом изображения.

Принципиальная схема с раздельным изображением (рисунок а)

Схема разделена по путям тока (от + к -). При этом элементы схемы указываются раздельно, без учета их расположения в автомобиле. Пути тока должны проходить прямолинейно, не пересекаясь.

Принципиальная схема с взаимосвязанным изображением (рисунок б)

Подробнейшее изображение элементов схемы, сети проводов и внутренних схем оборудования. Наглядным должно быть расположение проводов, пространственное положение оборудования не учитывается.

ustroistvo-avtomobilya.ru

Виды электрических схем

Электрические схемы. В зависимости от основного назначения схемы разделяют на следующее типы: структурная; функциональная; принципиальная; соединений; подключения; общая; расположения.

Рассмотрим основные особенности и область применения электрических схем указанных типов.

Электрическая структурная схема (шифр Э1) определяет основные функциональные части изделия, их назначение и взаимосвязь. Она дает наиболее общее представление об изделии.

Например, на структурной схеме приемника могут быть показаны усилитель высокой частоты, усилитель промежуточной частоты со смесителем, гетеродин, усилитель низкой частоты, блок питания и линии, отражающие основные связи между этими частями.

Разработка структурной схемы предшествует разработке других типов схем.

Электрическая функциональная схема (шифр Э2) предназначена для того, чтобы разъяснить определенные процессы, протекающие в отдельных функциональных цепях или в изделии в целом.

Для этого на функциональной схеме изображают функциональные части изделия, участвующие в процессе, иллюстрируемом схемой, и связи между этими частями. На схеме помещают поясняющие надписи или таблицы, определяющие последовательность процессов во времени, а также указывают параметры в характерных точках (форма и амплитуда импульса, значение напряжения и т. п.).

Функциональными схемами пользуются для изучения принципа работы изделия, при его наладке, контроле, ремонте.

Электрическая принципиальная схема (шифр ЭЗ) определяет полный состав элементов и связи между ними и дает детальное представление о принципах работы изделия.

На принципиальной схеме изображают все электрические элементы и устройства, необходимые для осуществления в изделии заданных электрических процессов, все связи между ними, а также электрические элементы (разъемы, платы, зажимы и т. п.), которыми заканчиваются входные и выходные цепи.

Принципиальные схемы служат основанием для разработки других конструкторских документов. Их используют для изучения принципов работы изделия, при наладке, контроле и ремонте изделий. Электрическая принципиальная схема должна содержать перечень элементов, в который записывают все элементы, изображенные на схеме (перечень может быть оформлен в виде отдельного документа).

Электрическая схема соединений (шифр Э4) показывает, как соединены между собой составные части изделия с помощью проводов, кабелей и жгутов, а также места их присоединения и ввода.

Для этого на схеме должны быть изображены все устройства, входящие в состав изделия, их входные и выходные элементы (разъемы, платы, зажимы и т.п.), а также все соединения между ними.

Этими схемами пользуются для разработки других конструкторских документов (чертежей, определяющих прокладку и крепление кабелей, жгутов и т. п.), а также для соединения изделий в процессе эксплуатации.

Электрическая схема подключения (шифр Э5) содержит сведения о том, как должно быть подключено изделие в месте его установки к источникам питания или другим устройствам, с которыми изделие взаимодействует.

На общей электрической схеме (шифр Э6) показывают составные части комплекса и соединения между ними, которые выполняют на месте установки изделия.

На электрической схеме расположения (шифр Э7) показывают взаимное расположение составных частей изделия.

Например, на схеме расположения для печатной платы будут показаны все ЭРЭ, расположенные на ней, и их обозначения по электрической принципиальной схеме.

ПРИМЕР ПОСТРОЕНИЯ ПОЛНОГО КОМПЛЕКТА

КОНСТРУКТОРСКИХ ДОКУМЕНТОВ КОМПЛЕКСА

Примечания:

1. Основной конструкторский документ изделия показан в овале.

2. Документы основного комплекта показаны в прямоугольниках (в примере показана только часть документов основного комплекта).

3. Документы, обведенные в двойные рамки, предусматриваются только для изделий, предназначенных для самостоятельной поставки.

4. Число ступеней входимости для комплексов, сборочных единиц и комплектов, а также число входящих комплектов сборочных единиц, комплектов и деталей не ограничиваются.

Ведомость покупных изделий (ВП) – документ, содержащий полный перечень покупных изделий, примененных в данном изделии. Такую ведомость составляют на изделие, предназначенное для самостоятельной поставки, по специальной форме, указанной в ГОСТе ЕСКД.

Для каждого типа, вида и типоразмера покупных изделий в ВП записывают его полное наименование, номер стандарта или технических условий, количество покупных изделий, записанных в спецификации каждой составной части изделия и общее количество для каждого типоразмера.

studlib.info

Электрическая схема - это... Что такое Электрическая схема?

Электри́ческая схе́ма — это документ, содержащий в виде условных изображений или обозначений составные части изделия, действующие при помощи электрической энергии, и их взаимосвязи. Электрические схемы являются разновидностью схем изделия и обозначаются в шифре основной надписи буквой Э.

Правила выполнения всех типов электрических схем установлены ГОСТ 2.702-75, при выполнении схем цифровой вычислительной техники руководствуются ГОСТ 2.708-81.

Структурные электрические схемы

Разрабатываются на первом этапе проектирования. На структурных схемах отображаются основные элементы (трансформаторы, линии электропередачи, распределительные устройства — в виде прямоугольников). Этот вид схем дает общее представление о работе электроустановки.

Функциональные электрические схемы

Функциональные электрические схемы — это наиболее общие схемы в отношении уровня абстракции и обычно показывают лишь функциональные связи между составляющими данного объекта и раскрывающими его сущность и дающие представление о функциях объекта, изображённого на данном чертеже. Каких-либо стандартов в изображении условных графических обозначениях этих схем нет. Действуют лишь общие требования к оформлению конструкторской документации или технологической.

Принципиальные электрические схемы

Принципиальные электрические схемы — это чертежи, показывающие полные электрические и магнитные и электромагнитные связи элементов объекта, а также параметры компонентов, составляющих объект, изображённый на чертеже. Здесь существуют много стандартов как на оформление чертежей, так и на условные графические изображения компонентов. На территории бывшего СССР действует государственный стандарт, однако с появлением принципиально новых компонентов пришлось отступать от стандартов, так как условных изображений просто не существует, поэтому реально наиболее общего стандарта на УГО фактически нет. В зарубежных странах приняты стандарты IEC, DIN и ANSI и другие национальные стандарты, но на практике у производителей очень часто используется корпоративные стандарты, однако этот чертёж не учитывает габаритных размеров и расположения деталей объекта. В энергетике используются как однолинейные, так и полные схемы.

Эта разновидность схем предназначена в основном для наиболее полного понимания всех процессов, происходящих в цепи или на участке цепи, а также для расчёта параметров компонентов.

По уровню абстракции занимают среднее положение между функциональными и монтажными.

Монтажные схемы

Монтажные схемы — это чертежи, показывающие реальное расположение компонентов как внутри, так и снаружи объекта, изображённого на схеме. Предназначены, в основном, для того, чтобы можно было изготовить объект. Учитывает расположение компонентов схемы и электрических связей (электрических проводов и кабелей). Действуют лишь общие требования к оформлению конструкторской документации.

Кабельные планы

Кабельные планы — это чертежи, показывающие расположение и марки электрических проводов и кабелей. Действуют лишь общие требования к оформлению конструкторской документации.

Топологические электрические схемы

Топологические электрические схемы — это чертежи, показывающие расположение компонентов изображённого объекта. В микроэлектронике это обычно изображение чертежа микрокристалла интегральных микросхем.

Мнемонические схемы

Мнемонические схемы — это обычно плакаты с указанием реального состояния действующего положения коммутационной аппаратуры на объекте, над которым совершается управление его режимами. В основном используются в диспетчерских пунктах на энергетических объектах.

В настоящее время активно вытесняется системами компьютерной и компьютеризированными системами управления контроля и сигнализации (SCADA) с функциями ручного управления и принятия решений оператором.
