Укладка теплого пола под плитку своими руками (видео). Видео теплый пол под плитку своими руками


Укладка теплого пола под плитку своими руками (видео)

Кафельные полы имеют массу преимуществ при выборе напольного покрытия в кухне, ванной комнате, туалете или на лоджии. Они более гигиеничны, долговечны и практичны, чем, скажем, ламинат и линолеум. Но один недостаток все же присутствует: кафель холодный, особенно для ходьбы босиком. Решить эту проблему поможет укладка под плитку теплого пола. Существует несколько вариантов исполнения такого подогрева, но технология монтажа каждого не так уж и сложна для самостоятельного выполнения.

Преимущества теплых полов

По сравнению с привычной схемой отопления с использованием обычных батарей теплый пол под плитку отличается рядом неоспоримых преимуществ:

  • Помещение прогревается более равномерно. Радиаторы отопления расположены по краям комнаты и приподняты над поверхностью. Теплый воздух, поднимаясь от них, слабо прогревает пол и дальние от радиаторов углы. Нагревательные же элементы теплого пола проходят под слоем кафеля равномерно по всей площади помещения.
  • Если установить теплый пол в квартире, можно меньше зависеть от прихотей ЖКХ. Как правило, такие системы автономны и способны обеспечить подогрев помещения в любой момент времени. В первую очередь это касается разновидностей с электрическими элементами обогрева.
  • Использование водяных теплых полов позволит даже сэкономить, если установить их вместо традиционных радиаторов, за счет понижения температуры теплоносителя.

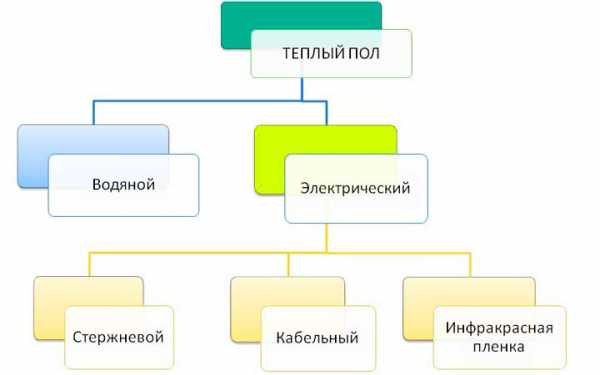

Виды теплых полов

Перед тем как организовать такой вариант обогрева, требуется выбрать подходящий вариант исполнения. По характеру греющих элементов различают полы:

  • Водяные. Обогрев происходит за счет циркуляции горячей воды по трубкам, расположенным в толще покрытия. Установить водяной теплый пол под плитку довольно сложно. Сооружение коллекторного шкафа, заполнение и опрессовку системы лучше доверить профессионалам. Такой вариант подогрева больше подойдет жителям нижних этажей или владельцам индивидуальных домов: отсутствует вероятность затопить соседей снизу при нарушении герметичности трубок.

  • Электрические. Их технология укладки более проста, поэтому они чаще применяются при монтаже своими руками. Электрические теплые полы обычно служат дополнением к стандартной схеме отопления. Они предпочтительнее водяных не только по стоимости, но и по ряду других параметров: отсутствует вероятность протечек, элементам нагрева не грозит промерзание при отключении тока в холодное время года, более равномерное распределение тепла.

Особенности разных типов электрических полов

Сделать пол с электрическим подогревом можно при помощи кабеля, нагревательных матов или пленки с инфракрасным излучением.

Использование греющего шнура сопряжено с тщательными расчетами. Кроме того, толщина стяжки, которую предусматривает технология укладки, наибольшая среди всех электрических разновидностей устройств подачи тепла. Но и цена кабельного пола за м2 будет наименьшей.

Гораздо проще уложить нагревательные маты, представляющие собой кабель, закрепленный на стекловолоконной сетке. Кроме простоты укладки элементов, следует отметить и меньшую толщину необходимой стяжки. Он составляет не более 30 мм, в то время как при укладке кабеля – от 30 до 50 мм.

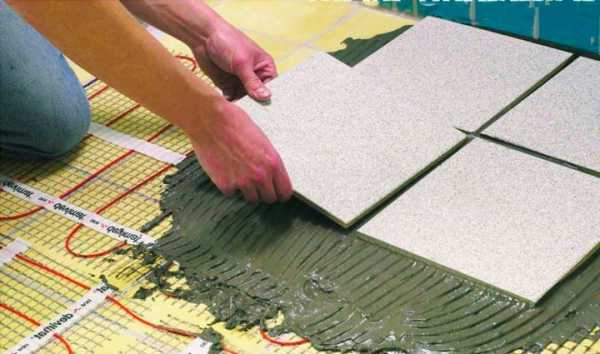

Нагревательные маты допускается помещать в плиточный клей, обходясь без стяжки.

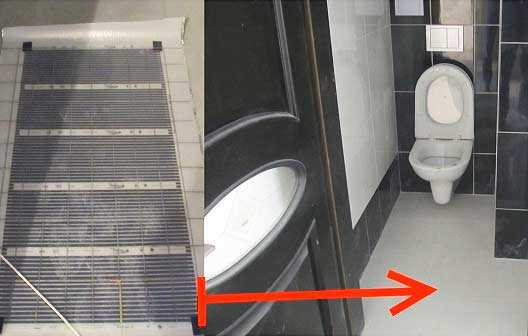

Теплые полы с использованием пленочного нагревательного материала устанавливать совсем просто: они не требуют никакой стяжки. Но сама пленка стоит довольно дорого. Кроме того, ее не рекомендуется использовать для обогрева плиточной поверхности. Небольшая толщина пленки и ее характеристики определили применение материала с такими традиционными половыми покрытиями, как ламинат или линолеум.

Подготовка основания

Вне зависимости от того, какой тип нагрева выбран, технология укладки теплого пола обязательно включает в себя тщательную подготовку основания. Поверхность должна быть идеально гладкой и ровной как при полах с водяным подогревом, так и с электрическим. В противном случае существенно возрастает риск выхода теплоэлемента из строя, а это уже приведет к необходимости масштабных и дорогостоящих ремонтных работ.

  • Демонтируется старое напольное покрытие.
  • Проводится обследование базовой поверхности. Выступы убираются, а трещины заделываются. В особо запущенных случаях может потребоваться обустройство выравнивающей стяжки.
  • Вырезаются канавки под укладку проводов в стене или полу в зависимости от элементов, входящих в состав выбранной схемы обустройства системы обогрева.
  • Производится тщательная очистка основания от пыли и грязи. Лучше применить влажную уборку.
  • Базовая поверхность грунтуется.
  • Для повышения эффективности теплых полов необходима качественная изоляция, не позволяющая теплу покидать квартиру через перекрытие. Могут использоваться разные материалы, но чаще всего отдают предпочтение пенофолу, одна сторона которого покрыта фольгой. Изолятор укладывают этой стороной вверх, а стыки проклеивают металлизированным скотчем.

Теплоизоляцию не стоит размещать вплотную к стенам: необходимо оставить тепловой зазор, который проклеивается демпферной лентой. Она будет компенсировать возможные изменения геометрии стяжки под действием температуры.

  • Сверху укладывается гидроизоляционная пленка.

Особенности монтажа нагревательных элементов

Перед тем как установить тепловыделяющие части водяного или электрического теплого пола, необходимо составить схему их расположения. При ее составлении нужно учесть следующие рекомендации:

  • Не стоит размещать греющиеся элементы ближе чем на 5 см от стен, а также в местах расположения сантехники или тяжелой стационарной мебели. Это может привести не только к нерациональному использованию тепла, но и к перегреву или даже к поломке всей системы.

  • Греющий кабель крепится на специальную ленту, имеющую защелки, или на металлическую сетку при помощи пластиковых хомутов. Подобным образом можно закрепить на сетке и водяные трубки греющего пола, но лучше использовать специальные маты для их укладки.
  • При монтаже водяного теплого пола важно учесть, что температура теплоносителя неравномерно распределяется по трубам, поэтому надо подобрать подходящую схему, например «улитка» или «двойная змейка». Они гарантируют более равномерное прогревание поверхности.

  • При укладке электрических нагревательных элементов следует соблюдать правильное расстояние между витками, а также не допускать их соприкосновения. Необходимый контур из нагревательных матов создают, разрезая ножницами стекловолоконную сетку, на которой крепится кабель, и поворачивая отдельные элементы под нужным углом.

Монтаж греющих полов

Перед тем как приступить к формированию стяжки, следует проверить работоспособность системы. Для этого нужно осуществить подключение к коллектору при водяных полах или термостату при электрических. Установка этих устройств довольно сложна. Если нет твердой уверенности в своих силах, лучше обратиться к профессионалам. Также должен быть подключен датчик температуры, расположенный согласно инструкции. Обычно его размещают на равном расстоянии от тепловыделяющих элементов так, чтобы оставалась возможность его замены в случае выхода из строя.

Нагревательные элементы закрываются стяжкой или слоем плиточного клея очень осторожно. Надо быть внимательным и аккуратным, чтобы не повредить устройство подогрева. Одновременно следует постараться избежать возникновения в стяжке полостей с воздухом, которые могут существенно снизить эффективность работы полов.

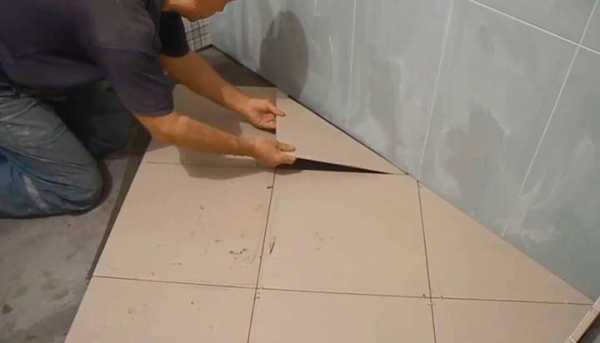

Укладка кафеля на такие полы производится по обычной технологии с одной лишь особенностью: плиточный клей и материал для затирки швов  должны быть предназначены именно для обогреваемых полов. В противном случае возможно появление трещин по швам из-за температурного расширения. Тонкости монтажа теплого пола – на видео ниже.

openfile.ru

Водяной тёплый пол - своими руками — Видео смотреть онлайн бесплатно

Водяной тёплый пол — своими руками | Поэтапный видео урок укладки системы водяного подогрева пола, так называемого «тёплого пола» своими руками, которая является частью комбинированной коллекторной системы отопления.

  • Теплый пол или пол с подогревом довольно эффективное средство обеспечения тепла и комфорта в доме для вас и ваших детей. Теплые полы абсолютно безопасны и очень долговечны. Такие полы можно устанавливать в любом помещении вашего жилища, будь то ванная комната, кухня, спальня или гостиная.
  • Подогрев пола осуществляется двумя способами: подогрев с помощью трубопровода с горячей водой и подогрев с помощью электрического кабеля, монтируемом в полу. При прогреве полов горячей водой в основном используют воду из системы горячего водоснабжения. Трубопровод устанавливается в пол и подключается либо к системе горячего водоснабжения либо к автономному источнику горячей воды. Сейчас пользуются популярностью бензиновые генераторы в основном их покупают дачники.
  • Для создания теплого пола при помощи электрического кабеля необходимо вмонтировать в пол кабель с высоким электрическим сопротивлением. Температура обогрева пола регулируется специальным терморегулятором, который устанавливается на стене в любом удобном для вас месте.
  • Перед укладкой кабеля на пол устилается теплоотражающий экран, который направляет тепло вверх. Далее кабель монтируют на металлическую сетку при помощи специальной монтажной ленты. Кабель укладывается с плавными изгибами. После укладки проверяют целостность кабеля и его изоляции. Необходимо обеспечить доступ к месту соединения силового и нагревательного кабелей на случай ремонта. Затем укладывается стяжка, а на стяжку уже любой напольное покрытие.

КОМБИНИРОВАННАЯ КОЛЛЕКТОРНАЯ СИСТЕМА ОТОПЛЕНИЯ ЧАСТЬ 2 — «ТЁПЛЫЙ ПОЛ»

ЧАСТЬ 1: «РАДИАТОРЫ» ЧАСТЬ 3 «КОЛЛЕКТОР»:

stimvideo.ru

Как сделать теплый пол под плитку в ванную своими руками в доме +Видео

Вы решились на ремонт в ванной комнате и перед вами встал давний вопрос, теплый пол в ванной комнате под плитку- это необходимость или роскошь? Ответ на него не столь очевиден. Начнем с того, что теплый пол в ванной – это не система отопления вашего помещения, это, скорее, дополнительный комфорт в вашей ванной.

Выбор теплого пола для ванной комнаты

Многие говорят, что теплый пол гарантирует защиту от образования плесени и грибка во влажном помещении, но при отсутствии хорошей вентиляции особой разницы в данном вопросе вы не увидите.

Конечно, выходить расслабленным и распаренным из горячей ванны на ледяную кафельную плитку ситуация неприятная, но и ее можно решить другими способами.

Можно точно рекомендовать оснастить пол вашей ванной комнаты обогреваемым полом в том случаи, если в вашем доме живут либо маленькие дети, либо, наоборот, пожилые люди, так как этот факт напрямую может влиять на состояние их здоровья.

Итак, решение принято – тёплому полу быть в вашей ванной.

Возникает следующий вопрос – какую конструкцию выбрать?

Принципиально различаются две технологии – водный или электрический обогрев.

Водяные теплые полы

Следует сразу оговориться, что данный вид запрещен в домах с централизованной системой отопления, поэтому если у вас квартира отапливается городскими коммунальными службами – это не ваш вариант.

Если же вы обладатель квартиры или частного дома с индивидуальной системой отопления, то вы можете рассматривать данную технологию как приемлемую.

Рассмотрим основные этапы монтажа водяных теплых полов:

  1. Требуется определить местоположение питающего коллектора, смонтировав и подключив его к системе отопления вашего дома. Это важно, так как всю систему труб придется ориентировать на подключение к месту монтажа коллектора.
  2. Подготовить пол к укладке труб, для этого необходимо обеспечить максимальную ровность пола, возможно, придётся сделать тонкую выравнивающую стяжку. Затем следует уложить пленку гидроизоляции с небольшим нахлёстом на стенки. По периметру стены необходимо закрепить демпферную ленту, которая предназначена для компенсации теплового расширения стяжки.
  3. Поверх гидроизоляции укладывается теплоизоляционное полотно из вспененного полиэтилена с фольгированным внешним покрытием. Затем монтируется армирующая сетка, предназначенная для закрепления водных трубок и в дальнейшем упрочнения бетонной стяжки.
  4. На армирующую сетку производится монтаж трубок водяного теплого пола. Самыми распространенными схемами монтажа трубопровода, это «змейкой» и «спиралью». В целях экономии следует воздержаться от укладки трубопровода в местах, где планируется монтаж сантехники и установка мебели. Расстояние между трубами может колебаться от 10 до 15 см. Трубы не должны проходить ближе 8 см от стен.
  5. После окончания монтажа труб и подключения системы к коллектору необходимо осуществить тестовый запуск теплого пола, что бы убедиться в его работоспособности. Система должна проработать без протечек и сбоев не менее 5 часов. После этого система отключается.
  6. На следующем этапе поверх системы водяного теплого пола необходимо уложить бетонную стяжку. Застыть она должна естественным образом, без дополнительного обогрева. После окончательного застывания стяжки можно приступать к укладке керамической плитки. При покупке плиточного клея необходимо убедиться в том, что он предназначен для укладки плитки на теплый пол.

Следует отметить, что после монтажа всех элементов водного теплого пола высота пола поднимитесь минимум на 40мм. Так же надо иметь в виду, что система управления и сам коллектор займет значительное место. Если вы планируете иметь несколько независимых контуров обогрева, то контрольное и распределительное оборудование для дополнительного контура потребует так же дополнительного места для монтажа.

Электрический теплый пол

Монтаж электрического теплого пола во многом идентичен монтажу водяного пола.

Но электротехнические компоненты такой системы гораздо компактнее – система управления представлена небольшой коробкой терморегулятора и подключенного к нему термодатчика, а трубопроводы заменены на рулонные маты, в которые уже вмонтирован термопровод.

 Монтаж такой системы значительно проще и займет меньше времени.

Подготовка к укладке и монтаж системы отопления, так же аналогична монтажу водяного обогрева:

  • Требуется очистить и выровнять плоскость пола.
  • Затем необходимо уложить термопокрытие вверх стороной, на которую нанесена фольга.
  • Далее следует расстелить маты с термопроводом с учётом покрытия площади необходимой для обогрева. Наши маты необходимо зафиксировать на термопокрытии. Это можно сделать специальным скотче.
  • После монтажа системы обогрева необходимо протестировать всю систему, что бы убедиться в ее работоспособности, и только затем приступать к укладке чистового пола.
  • Чистовой пол в виде керамической плитки может быть уложен непосредственно поверх нагревательных матов, а можно сначала сделать цементную стяжку, а затем, поверх нее уложить плитку.

Как уже было сказано выше, монтаж электрического теплого пола гораздо проще водяного. Это связано ещё и с тем, что многие производители продают свою продукцию в комплекте, так что покупателю не потребуется тратить время и силы, что бы подбирать и подгонять разные детали системы. К отрицательным факторам стоит отнести относительную дороговизну такого пола.

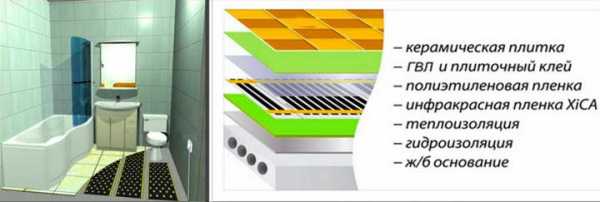

Инфракрасный теплый пол

Следующим этапом развития систем отопления полов можно считать пол с инфракрасными элементами обогрева. В основе технологии этого пола лежит такой же принцип как им у электрического теплого пола.

 Отличием являются нагревательные маты, которые в данном случае представляют собой полотно с нанесенной на него термопленкой.

Эта пленка выполнена в виде карбоновой мембраны, под которой находятся медные провода. Такие маты можно разрезать на более мелкие фрагменты, так как технология позволяет в дальнейшем соединить фрагменты в целостное полотно.

Монтаж инфракрасного теплого пола аналогичен монтажу электрического обогреваемого пола. Стоимость такого пола ещё выше, чем электрического, но простота монтажа и удобство дальнейшей эксплуатации делают данную технологию все более популярной у потребителей.

При определенных навыках, вы сможете своими руками смонтировать любой из описанных теплых полов в своей ванной комнате.



9 лучших строительных и мебельных магазинов!
  • Parket-sale.ru- Огромный ассортимент ламината, паркета, линолеума, ковролина и сопутствующих материалов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  •  Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru-  гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Инструкция по монтажу и Видео!

Водяной теплый пол своими руками

Водяной теплый пол сделанный своими руками под плитку или ламинат,  является отличной альтернативой традиционному конвекторному утеплению. В этом случае потоки тепла идут снизу вверх, создавая комфортную среду именно в пространстве возле пола. Материал финишного покрытия при монтаже водяного теплого пола с жидким теплоносителем в принципе не имеет особенного значения, но особенно популярная такая конструкция в помещениях с кафельным покрытием – ванных и туалетных комнатах. Рассмотрим подробно алгоритм таких работ.

Некоторые нюансы

При монтаже теплого пола с жидким теплоносителем под кафель стоит обратить особое внимание и на характеристику финишного напольного покрытия. Помните, что гладкая кафельная плитка имеет меньший показатель отдачи тепла. Плитка с шероховатой поверхностью будет быстрее терять тепло, переданное ей системой нагрева.

Кроме того, особенно внимательно отнеситесь к качеству приклеивания плитки, под ней не должно быть пустоты, так как температурные деформации пола могут привести к ее повреждению.

Содержание статьи

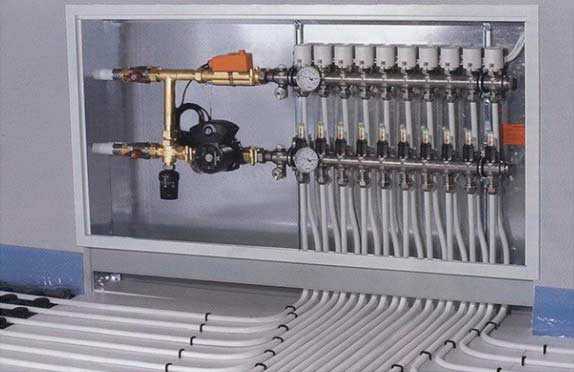

Подключение коллектора для пола

Начальным этапом конструирования теплого пола с жидким теплоносителем является монтаж коллекторного шкафа, то есть специального устройства, в котором будет распределяться горячая вода для обогрева пола.

Коллекторы для водяных полов имеют несколько модификаций, отличающихся, например, числом входов и выходов. Для того, чтобы понять, какой тип вам нужен, вам необходимо провести расчет водяного теплого пола.

В ходе него вы определите, какое количество труб, какого диаметра нужны вам для организации теплого пола.

[note]Специалисты рекомендуют, подключать к одному входу коллектора не более 60 метров трубы с теплоносителем. Таким образом вы можете создать в одном помещении несколько контуров труб теплого водяного пола, каждый из которых будет подсоединен к коллектору.[/note]

Средний размер такого устройства (коллектора) – около 60 сантиметров в длину, 40 в высоту и 12 в глубину.

Подключение коллектора к теплому полу

Приобретите коллекторное устройство и короб для него в магазине строительных материалов.

Выдолбите в стене нишу под коллектор, либо рассчитайте место его установки. В целях экономии труб коллектор может устанавливаться непосредственно над полом.

На каждую из труб необходимо установить запорный вентиль.

Основные типы теплых водяных полов

Вне зависимости от того, каким финишным покрытием вы планируете воспользоваться – теплый пол с жидким теплоносителем имеет три основных типа устройства:

  1. -бетонный – трубы теплоносителя прокладываются в массе цементно-песчаной стяжки.
  2. -настильный – теплый пол укладывается в специально сформированный теплоизолятор из полимеров или алюминия, а затем на эту конструкцию укладывается финишное покрытие,
  3. -деревянный - традиционный пол из дерева на лагах, в промежутках между которыми проложены трубы теплоносителя.

Монтаж теплого пола с жидким теплоносителем со стяжкой

Подготовка основания

После установки коллекторного шкафа и расчета потребного количества труб вам необходимо подготовить основание – пол. Он должен быть зачищен от мусора и выровнен. Не стоит добиваться идеальной горизонтальной поверхности, достаточно сгладить выбоины и чрезмерные перепады.

Укладка демпферной ленты

При формировании выравнивающейся стяжки в помещении с теплым полом не забудьте проложить между ней и стенами специальную демпфирующую ленту, предотвращающую повреждение пола при температурной деформации.

Если вы собираетесь конструировать систему в большом помещении с несколькими контурами теплоносителя – проложите демпфирующую ленту и на границах контуров.

Следующим шагом является установка гидроизоляции. Она может быть выполнена как из плотной полимерной пленки, так и специальным раствором.

Гидроизоляция пола

Теплоизоляция пола – основа качественной работы

Для того, чтобы ваш теплый пол с жидким теплоносителем не нагревал ни соседей, ни улицу – вам необходимо обеспечить качественное утепление помещения. Только при качественно утепленном поле тепло от водяного пола пойдет вверх в зону жизнедеятельности.

Утепление пола пенопластом

Материалом для теплоизоляции обычно являются вспененные полимеры, такие как пеноплекс или пенопласт.

Армирование пола

Для того, чтобы вся конструкция теплого водяного пола обладала хорошей надежностью – на слой теплоизоляции необходимо положить арматурную, удерживающую сетку.

Укладка арматурной сетки на пол

На этой иллюстрации вы видите арматурную сетку, которая уложена непосредственно на слой гидроизоляции.

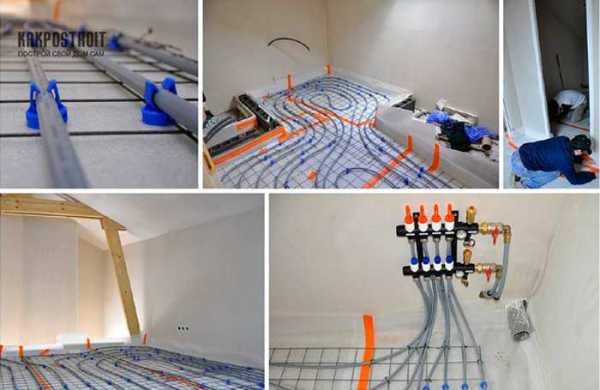

Укладка труб на водяной теплый пол со стяжкой

Способы укладки водяного теплого пола

Укладка труб теплого водяного пола может происходить двумя основными способами: «змейкой» и «улиткой». Каждый способ имеет свои достоинства, но в холодном климате рекомендуется укладывать трубы теплоносителя «улиткой», так как таким образом поддерживается более равномерное распределение тепла по всей поверхности пола.

Укладка труб для водяного теплого пола

Рисунок укладки труб можно и комбинировать, особенно это актуально в помещениях со сложной конфигурацией.

Видео - укладка труб водяного теплого пола

Алгоритм укладки водяного теплого пола своими руками

  1. Трубы теплоносителя крепятся к арматурной сетке хомутами. Обратите особое внимание, что трубы нельзя фиксировать хомутами к арматурной сетке чрезмерно жестко. Все дело во все той же тепловой деформации. Дистанция между хомутами должна составлять около одного метра, что обеспечит достаточную гибкость конструкции.Кроме того, трубы не должны находиться чрезмерно близко друг к другу. Минимальная дистанция, на которой должны находится трубы составляет не менее 10 сантиметров. На аналогичном расстоянии трубы должны находиться и от стен.
  2. Оденьте на выходы труб, подходящие к коллектору гофрированную трубу. Также поместите в гофр участки труб, проходящие через демпфирующую ленту на границах контуров обогрева.
  3. После этого подсоедините водяные контуры с теплоносителем к коллектору (напомним, что таких контуров может быть несколько).
  4. Проведите проверку работоспособности и герметичности вашей системы водяного обогрева. Для этого необходимо подать в систему воду с давлением, в полтора раза превышающем нормальное.
  5. Оставьте систему под нагрузкой на некоторое время. При отсутствии протечек приступайте к формированию стяжки.

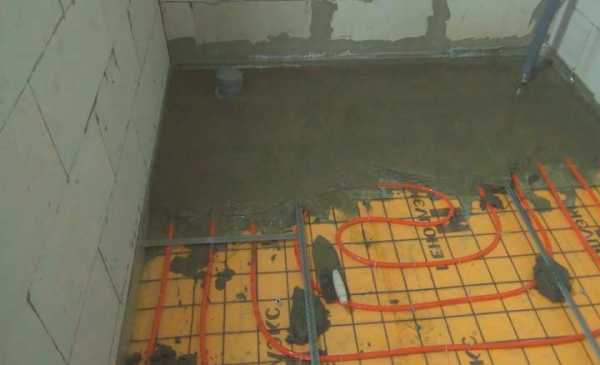

    Укладка цементной стяжки поверх труб теплого пола

  6. При заливке стяжки в помещении с теплым водяным полом необходимо пользоваться специальными смесями. Рекомендуемая высота стяжки составит около 5-7 см. Не забудьте, что во время заливки пола система его отопления должна находиться под рабочим давлением.

Водяной теплый пол схема

Водяной теплый пол на полистирольной основе

Еще одним вариантом конструкции водяного теплого пола с жидким теплоносителем является монтаж труб в специальные  плиты с пазами, изготовленные из вспененного полимера. Кстати, мы уже писали в этой статье про какие необходимы комплектующие для водяного теплого пола.

Для компенсации температурных расширений в таких плитах заложены деформирующиеся пластины. Ее рекомендуется использовать в легких строениях с ограничением нагрузки на перекрытия.

Нагреваемый пол на полистирольной основе

Как и в случае с теплым полом со стяжкой на основное перекрытие первым этапом укладывается тепловая изоляция.

После этого на теплоизоляцию укладываются плиты. Укладка происходит начиная с угла помещения. Плиты из полистирола имеют специальные пазы, в которые и укладываются трубы теплоносителя.

Полистирольные плиты для водяного пола

После прокладки трубопроводной системы подключите нагревательные контуры к коллектору и проведите испытание системы, а затем можете приступить к укладке чернового пола, например плит ДСП или ГВЛ, а затем и напольного финишного покрытия, например кафельной плитки.

Таким образом выглядит принципиальная схема теплого  водяного пола на полистирольных плитах

1. Финишное напольное покрытие,2. Слой тепловой изоляции3. Трубопровод из теплоносителя4. Компенсационные пластины из алюминия5. Плиты из полистирола с пазами под трубы6. Перекрытие

Пол на полистирольных плитах

Деревянный теплый пол с жидким теплоносителем

В том случае, если у вас имеются перекрытия из дерева целесообразно применить другую конструкцию теплого пола.

Существует два основных типа теплого деревянного пола: реечный и модульный.

При укладке модульного пола используются готовые элементы, изготавливаемые из древесно-стружечной плиты, в которых заводским способом уже сделаны пазы для установки труб теплоносителя.

Установка реечного пола с подогревом происходит следующим образом:

  1. Сначала на перекрытие укладываются полосы ДСП шириной от 15 до 40 сантиметров. К перекрытию плиты крепятся винтами саморезами с шагом около 2 сантиметров.
  2. Между плитами оставляется зазор для тепловой деформации и для прокладки труб теплоносителя. Такой же зазор остается и между плитами и стенами помещения.
  3. В пазы между плитами ДСП размещается алюминиевый профиль, являющийся основанием для труб теплоносителя.
  4. Внутри алюминиевого профиля располагаются трубы теплого пола.

Существует и вариант укладки трубопроводов водяного отопления и в пол на лагах.

Укладка водяного теплого пола на пол на лагах

1.Первым этапом конструкции такого пола является укладка слоя теплоизоляции из вспененного полимера.

2. Затем устанавливаются деревянные лаги.

3. Согласно намеченной схеме укладывается фигурная конструкция из алюминия, которая будет служить ложем для теплоносителя и одновременно будет отражать тепловой поток.

4. В промежутках между лагами и трубами укладывается дополнительная теплоизоляция.

5. поверх этой конструкции размещается влаговпитывающий слой. В качестве нее можно использовать вспененный полиэтилен или обычный картон.

6. Поверх конструкции из деревянных лаг, алюминиевых профилей и труб теплоносителя укладывается черновой пол, например, из плит ДСП или из гипсоволокнистого листа. Не забудьте оставить между плитами зазор для теплового расширения. Аналогичный зазор необходимо оставить и между плитами и стенами.

7. На черновой пол монтируется финишное покрытие – кафельная плитка.

Для того, чтобы более подробно ознакомиться с пошаговым алгоритмом монтажа водяного теплого пола под плитку своими руками – предлагаем вам просмотреть видео-инструкции:

 Видео - монтаж водяного теплого пола
