Конструкция (устройство) УЗО. Часть 1. Узо защита


устройство защитного отключения, выбор узо, схемы

 В данной статье мы рассмотрим следующие вопросы:

  1. Что такое УЗО
  2. Устройство и принцип работы УЗО .
  3. Схема подключения УЗО.
  4. Ошибки в схемах подключения из-за которых выбивает УЗО.
  5. Как выбрать УЗО? Типы и характеристики УЗО.
  1. Что такое УЗО

УЗО (Устройство Защитного Отключения) — это коммутационный аппарат предназначенный для защиты электрической цепи от токов утечки, что в свою очередь обеспечивает защиту от пожаров (возгорания электропроводки) и от поражения человека электрическим током.

Определение «коммутационный» означает, что данный аппарат может включать и отключать электрические цепи, другими словами производить их коммутацию.

УЗО так же имеет другие варианты названий, например: дифференциальный выключатель, выключатель дифференциального тока, (сокращенно выключатель диф тока) и т.п.

  1. Устройство и принцип работы УЗО

И так для наглядности представим простейшую схему подключения через УЗО лампочки:

Из схемы видно, что при нормальном режиме работы УЗО, когда его подвижные контакты замкнуты, ток I1 величиной к примеру 5 Ампер от фазного провода проходит через магнитопровод УЗО, затем через лампочку, и возвращается в сеть по нулевому проводнику, так же через магнитопровод УЗО, при этом величина тока I2 равна величине тока I1 и составляет 5 Ампер.

Согласно закону электромагнитной индукции ток I1 проходя через магнитопровод УЗО создает в нем магнитный поток Ф1 условной величиной равной 5 единиц, в свою очередь ток I2 так же создает в магнитопроводе  магнитный поток Ф2 такой же величины равной 5 единиц, но так как направление тока I2 противоположно направлению тока I1, то и создаваемый им магнитный поток Ф2 так же направлен встречно магнитному потоку Ф1, поэтому суммарный магнитный поток в магнитопроводе равен нулю:

Фсумм= Ф1+ Ф2=5+(-5)=0

 Так как суммарный магнитный поток в магнитопроводе равен нулю, во вторичной обмотке ток не индуктируется. Электрическая цепь находится в нормальном режиме работы.

Теперь представим, что одного из проводов электрической цепи коснулся человек. При этом часть электрического ток начинает протекать через тело человека создавая непосредственную угрозу для его жизни и здоровья:

В такой ситуации часть тока электрической цепи поступающая от фазного провода не будет возвращаться в сеть, а проходя через тело человека будет уходить в землю при этом ток I2 который будет возвращаться в сеть через магнитопровод УЗО по нулевому проводу будет меньше тока I1 поступающего в сеть, соответственно и величина магнитного потока Ф1 станет больше величины магнитного потока Ф2, в результате чего в магнитопроводе УЗО суммарный магнитный поток уже не будет равен нулю.

К примеру ток I1=6А, ток I2=5,5А, т.е. 0,5 Ампера протекает через тело человека в землю (т.е. 0,5 Ампера — ток утечки), тогда магнитный поток Ф1 будет равен 6 условных единиц, а магнитный поток Ф2 — 5,5 условных единиц тогда суммарный магнитный поток будет равен:

Фсумм= Ф1+ Ф2 =6+(-5,5)=0,5 усл. ед.

Возникший суммарный магнитный магнитный поток индуктирует электрический ток во вторичной обмотке который проходя через магнитоэлектрическое реле приводит его в работу, а оно, в свою очередь,  размыкает подвижные контакты отключая электрическую цепь.

Проверка работоспособности УЗО осуществляется нажатием кнопки «ТЕСТ». Нажатие данной кнопки искусственно создает в УЗО утечку тока, что должно привести к отключению УЗО.

  1. Схема подключения УЗО.

ВАЖНО! Так как в УЗО отсутствует защита от сверхтоков, при любой схеме его подключения должна быть предусмотрена так же установка автоматического выключателя, для защиты УЗО от токов короткого замыкания.

Подключение УЗО осуществляется по одной из следующих схем, в зависимости от типа сети:

Подключение УЗО без заземления:

elektroshkola.ru

УЗО — Устройства Защитного Отключения | Справочник

Что делает УЗО? УЗО — это выключатель дифференциального тока. Он сравнивает ток, ушедший в квартиру, с током, который вернулся из квартиры. Если эти токи оказываются разными, УЗО отключает напряжение.

В каких случаях это свойство УЗО оказывается полезно? В случаях повреждения изоляции проводов в электроприборах. Например, внутри стиральной машинки повреждена изоляция на фазном проводе, в результате чего он коснулся корпуса. УЗО тут же отключит электричество, потому что ток, ушедший в квартиру по фазному проводу, не вернулся в УЗО (с корпуса машинки он по проводу «заземления» вернулся в щиток, минуя УЗО, и следовательно, входящий и исходящий токи через УЗО оказались различны).

При неосторожном обращении с электропроводкой. Вот классический пример. Мужчина сверлит стену, опираясь голой ногой на батарею, и попадает в фазный провод. Ток, пройдя по цепи «металлический корпус дрели — рука — грудная клетка — нога — батарея» вызывает паралич сердца и/или остановку дыхания. Но если есть УЗО, то оно сразу «почувствует», что часть тока не вернулась (та часть, которая прошла через человека и ушла в батарею). Напряжение будет отключено столь быстро, что беды не случится. Конечно, человека током дёрнет, но не более того.

При неосторожном обращении с электроприборами. Вот классический пример. Мужчина сидит на краю ванной, а в ванной — его жена, застрахованная на приличную сумму. И он случайно роняет ей в воду радиоприёмник, включённый в розетку... Думаю, принцип ясен — ток не вернулся в УЗО, а ушёл по трубам в землю и т.д. Отметим, что ситуация, когда часть тока не возвращается в УЗО, называется «утечка тока».

Когда УЗО не поможет

Увы, УЗО не так уж интеллектуально, чтобы различить, что именно включено в электрическую цепь — человек или лампочка. Если утечки тока нет — всё в порядке. Почему тогда считается, что УЗО значительно повышает безопасность? Да потому, что подавляющее большинство случаев поражения электрическим током так или иначе связано с утечкой тока — ситуацией, которую распознает УЗО. Вероятность возникновения опасных для жизни ситуаций (т.е. когда ток проходит через грудь) без утечки значительно ниже.

Сколько штук УЗО нужно иметь?

Для обеспечения безопасности от поражения током вполне достаточно одного на всю квартиру. Другое дело — вопрос удобства. Конечно, лучше, если в случае какой-либо проблемы с электропроводкой или электроприборами отключалась только соответствующая линия, а не обесточивалась вся квартира. Более чем одно УЗО, как правило, удаётся установить лишь в индивидуальный внутриквартирный щиток, специально для этого спроектированный. В «родном» щитке на лестничной площадке для этого обычно не хватает места.

Когда УЗО используется для какой-то одной линии и с него ток поступает непосредственно к потребителю, оно должно иметь встроенный ограничитель максимального тока. Если поставить простое УЗО, то в случае короткого замыкания оно может выйти из строя. Или при долговременной перегрузке по току будет постоянно греться и в конце концов также испортится (например, начнёт отключаться без особой на то причины). Такое устройство, т.е. УЗО и «автомат» в одном корпусе, стоит раза в 2 больше, чем простое УЗО. Например, фирменные аппараты стоят соответственно порядка 50 и 100 долларов за штуку.

Таким образом, если вы видите на простом УЗО надпись «40А», это не значит, что оно отключится при 60А, а значит, что при 60А оно через какое-то время перегорит.

В каких случаях установка УЗО нецелесообразна?

Например, в случае старой ветхой проводки. Свойство УЗО обнаруживать утечку тока может принести больше проблем, чем пользы, если оно начнёт непредсказуемо срабатывать. А при старой электропроводке это может начаться в любой момент (даже при первом включении УЗО). Поэтому в этой ситуации лучшим выбором, возможно, будет не устанавливать УЗО в цепь электроснабжения всей квартиры, а в местах с повышенной опасностью использовать розетки со встроенным УЗО.

УЗО разделяют на типы:

АС  — реагирующие на дифференциальный синусоидальный переменный ток;А — реагирующие на синусоидальный переменный и пульсирующий постоянный дифференциальные токи;В — реагирующие на синусоидальный переменный, пульсирующий постоянный и постоянный дифференциальные токи.

Пункт 7.1.78 ПУЭ 7-го издания гласит: «В зданиях могут применяться УЗО типа «А», реагирующие как на переменные, так и на пульсирующие токи повреждений, или «АС», реагирующие только на переменные токи утечки. Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.».

Во Временных указаниях по применению УЗО в электроустановках жилых зданий (И. п. от 29.04.97 № 42-6/9-ЭТ, п. 4.10) указано:

«В жилых зданиях, как правило, должны применяться УЗО типа «А», реагирующие не только на переменные, но и на пульсирующие токи повреждений. Использование УЗО типа «АС», реагирующих только на переменные токи утечки, допускается в обоснованных случаях».

Следует отметить, что в последние годы резко возросло количество электроприборов с бестрансформаторным питанием.

Практически все персональные компьютеры, телевизоры, видеомагнитофоны имеют импульсные блоки питания, все последние модели электроинструмента, стиральных, швейных машин, бытовых кухонных электроприборов снабжены тиристорными регуляторами без разделительного трансформатора. Широко применяются различные светильники — торшеры, бра с тиристорными светорегуляторами.

Это означает, что вероятность возникновения утечки пульсирующего постоянного тока, а соответственно и поражения человека значительно возросла, что и явилось основанием для внедрения в широкую практику УЗО типа А.В европейских странах, в соответствии с требованиями электротехнических норм, последние несколько лет ведется повсеместная замена УЗО типа АС на тип А.В нашей стране также началось широкое внедрение УЗО типа А. Опытные проектировщики при выполнении ответственных заказов закладывают в проекты только УЗО типа А.

В таблице приведены осциллограммы токов в цепях, содержащих различные управляемые и неуправляемые вентильные элементы, и отмечена возможность применения в этих цепях УЗО типов А или АС.

УЗО типа В распространено крайне мало, его применяют в специальных промышленных электроустановках со смешанным питанием — переменным, выпрямленным и постоянным токами.

Схемы подключения УЗО в электроустановках зданий

Согласно ГОСТу Р 50571.3-94 (п. 413.1.3.2) необходимым условием нормального функционирования УЗО в электроустановке здания является отсутствие в зоне действия УЗО любых соединений нулевого рабочего проводника N с заземленными элементами электроустановки и нулевым защитным проводником РЕ. В распределительных щитах электроустановок с системой заземления TN-C-S в точках разделения PEN-проводника необходимо предусмотреть раздельные зажимы или шины нулевого рабочего N и нулевого защитного РЕ-проводников.

Поскольку повреждение и старение изоляции возможны и в фазных, и в нулевом рабочем проводниках, а УЗО реагирует на утечку на землю с любого из них, на отходящих линиях следует устанавливать двух- и четырехполюсные автоматические выключатели. Только в этом случае возможно методом поочередного включения линий найти неисправную цепь, в том числе цепь с утечкой с нулевого проводника без демонтажа вводно-распределительного устройства, а также возможно отключить неисправную цепь для обеспечения работы остальной части электроустановки.

В ГОСТе Р 50571.9-94 «Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Применение мер защиты от сверхтоков» содержатся указания по выполнению и защите нулевого рабочего и нулевого защитного проводников.

В пункте 473.3.2 «Защита нулевого рабочего проводника» регламентируется порядок выполнения защиты нулевого рабочего проводника от тока короткого замыкания.

Пункт 473.3.2.1. Системы TT и TN:

а) в случаях, когда сечение нулевого рабочего проводника по крайней мере равно или эквивалентно сечению фазных проводников, не требуется предусматривать устройства обнаружения тока короткого замыкания в этом проводнике или устройства его отключения;

б) в случаях, когда сечение нулевого рабочего проводника меньше сечения фазных проводников, должно быть предусмотрено обнаружение тока короткого замыкания в нулевом рабочем проводнике, соответствующего его сечению, с воздействием на отключение фазных проводников. При этом отключение нулевого рабочего проводника является обязательным.

Однако не требуется обнаружение тока короткого замыкания в нулевом рабочем проводнике, если одновременно выполняются следующие условия:

нулевой рабочий проводник защищен от короткого замыкания с помощью защитного устройства фазных проводников цепи;

максимально ожидаемый ток, который может протекать по нулевому рабочему проводнику в нормальном режиме, значительно меньше значения длительно допустимого тока этого проводника.

Примечание. Второе условие выполняется, если передаваемая мощность как можно более равномерно распределяется между рабочими фазами. Например, если сумма мощностей электроприемников, включенных между фазой и нулевым рабочим проводником (освещение, штепсельные розетки), намного меньше суммарной мощности рассматриваемой цепи. Сечение нулевого рабочего проводника должно быть не меньше 50 % сечения фазного проводника.

Пункт 473.3.2.2. Система IT.

Системы IT, как правило, не должны иметь нулевого рабочего проводника. Однако в случаях применения системы IT с нулевым рабочим проводником необходимо предусматривать устройства обнаружения сверхтока в нулевом проводнике каждой цепи с воздействием на отключение всех проводников соответствующей цепи, находящихся под напряжением, включая нулевой рабочий проводник.

Не требуется выполнение таких мер, если:

нулевой рабочий проводник надежно защищен от коротких замыканий с помощью устройства, установленного со стороны питания, например на вводе в установку, в соответствии с правилами, указанными в п. 434.3 ГОСТа 50571.5;

рассматриваемая цепь защищена с помощью устройства защитного отключения, реагирующего на дифференциальный остаточный ток с током уставки не более 0,15 максимально допустимого тока нулевого рабочего проводника.

Такое устройство должно отключать все находящиеся под напряжением проводники соответствующей цепи, в том числе нулевой рабочий проводник.

Если требуется отключение нулевого рабочего проводника, то он должен отключаться после отключения фазных проводников, а включаться одновременно с фазными проводниками или ранее.

В ГОСТе Р 50571.3-94 в п. 413 «Защита от косвенного прикосновения» сформулированы требования к выполнению защитного заземления в системе ТТ.

Пункт 413.1.4. Система ТТ.

Пункт 413.1.4.1. Все открытые проводящие части, защищенные одним защитным устройством, должны присоединяться защитным проводником к одному заземляющему устройству. Если несколько защитных устройств установлены последовательно, то это требование применяется отдельно к каждой группе открытых проводящих частей, защищаемой каждым устройством.

Нейтральная точка или, если таковой не существует, фаза питающего генератора или трансформатора должны быть заземлены.

Пункт 413.1.4.2. Должно выполняться следующее условие:

RАIa — 50 В, где: RА - суммарное сопротивление заземлителя и заземляющего проводника;  Ia - ток срабатывания защитного устройства.

Если защитное устройство является устройством защитного отключения и реагирует на дифференциальный ток, то под Ia подразумевается уставка защитного устройства по дифференциальному току IDn.

Если защитное устройство - устройство защиты от сверхтока, то оно должно быть:

либо устройством с обратно зависимой времятоковой характеристикой и Ia - значение тока, обеспечивающее время срабатывания устройства не более 5 с;

либо устройством с отсечкой тока и тогда Ia - уставка по току отсечки.

На рис. 1—11 приведены примеры схем электроустановок зданий, отвечающих требованиям современных нормативных документов, с применением УЗО (для примера взят номенклатурный ряд АСТРО*УЗО).

По эффективности действия реальной альтернативы защитному отключению пока не существует, о чем однозначно свидетельствуют результаты научных исследований и успешная практика применения УЗО во всем мире.

В ближайшие годы УЗО будут являться основным и наиболее радикальным электрозащитным средством, а это означает, что нормативная база должна развиваться и совершенствоваться, чтобы отвечать требованиям времени.

es.novosibdom.ru

УЗО и дифзащита | энергетик

Устройство защитного отключения (УЗО) и дифференциальная защита (Дифавтомат)

     В данной статье автор постарается изложить как можно проще назначение, конструктивные особенности,  технические характеристики  УЗО (электромеханические и электронные) и Дифзащиты, дифференциальные автомата или как принято сокращенно дифавтоматы, а также их различие, примеры схем подключения и т.д.

    Начнем с Правил, вернее выдержками из Правил и обратите внимание на выделенный текст (должно, допускается, обязательно, требуется, рекомендуется и т.д., что бы вы сами определились, где обязательно ставить УЗО или Дифавтомат, а где на ваше усмотрение, ставить или нет).

Перейти на страницу    ПУЭ 7 выдержки из:    Правил по УЗО и Диф.защите

  Во общем вывод из Правил такой: УЗО не являться панацей от всех бед с электричеством, а работает в совокупности с другими защитными приборами и при этом может устанавливается согласно Правил где в обязательном порядке, а где не обязательно, но рекомендуется.

Назначение  УЗО и дифференциальной защиты:

Устройство защитного отключения УЗО или Диф.автомат применяются для защиты людей от поражения электрическим током в промышленности, сельском хозяйстве, быту и пр. Причем их нельзя рассматривать, как альтернативу другим мерам безопасности, более того стандарт  ГОСТ Р-30331.3 относит их к вспомогательным устройствам и дополнительным способам защиты от прямого прикосновения. Для этих целей, а также для защиты от косвенных прикосновений в РФ применяются УЗО-Д с дифф. током отключения порядка 30мс. Устройства с большим дифф. током отключения используются для защиты электрооборудования от последствий токов утечек (пожаров, выхода из строя оборудования).

Прямое прикосновение:Под прямым прикосновением принимается контакт человеком с частью электропроводки, которая в рабочем режиме находится под напряжением. Иначе говоря, каcание человека открытых проводов, контактов, клемм по которым в нормальном (не аварийном) режимах протекает электрический ток это и есть прямое прикосновение.

                                                       Косвенное прикосновение:

Косвенное прикосновение по своей сути более опасно, по сравнению с прямым прикосновением. Если прямое прикосновение это скорее случайность вызванная оплошностью, то косвенное прикосновение происходит при аварийной ситуации и человек заранее не знает, что та или иная конструкция находится под напряжением.



Таблица значений тока поражения и его последствий по воздействию на человека:

Ощутимый ток

0,6 -1,5 mA

Пороговый ток

до 5 mA

Отпускающий ток

5 -10 mA

Не отпускающий ток

10-15 mA

Фибрялиционный ток

(гарантированная смерть)

100 mA

Далее определимся, в чем разница между УЗО и Диф. защитой (Дифференциальный автомат)

Как работает УЗО:

Рис. 1

Внутри УЗО находится специальный трансформатор (см. рис. 1), в котором каждый из проводников (L-фаза, N-нуль) создает электромагнитное поле. При нормальной работе они друг друга аннулируют. При возникновении утечки тока,  в катушке происходит дисбаланс электромагнитного поля,  в итоге, стержень толкает рычаг на выключение. Такое устройство срабатывает на выключение от утечки тока, но не предназначено для защиты  от коротких замыканий и перегрузок сети, т.е. само по себе устройство защитного отключения реагирует только на дифференциальные токи и не срабатывает при токах короткого замыкания (фаза-ноль) и токах перегрузки, поэтому необходимо поставить дополнительный автоматический выключатель. На рис. 1 представлена чисто схематическая схема работы УЗО, сам аппарат содержит еще множество элементов – фильтры, для защиты от помех и ложных срабатываний и еще некоторые электронные компоненты, но описанный принцип действия является основным для устройств защитного отключения.



      Рис. 2                                                                                     Рис. 3

  Принцип работы УЗО основан на измерении разности токов в проходящих через дифференциальный трансформатор тока проводниках. УЗО измеряет векторную сумму токов, протекающих по контролируемым проводникам (двум для однофазного УЗО, трем и более для трехфазного исполнения). В нормальном режиме работы векторная сумма токов, протекающих через измерительный трансформатор равна 0 (ток, «втекающий» по одним проводникам равен току, «вытекающему» по другим, см. рис. 2), и срабатывания устройства не происходит. При появлении тока утечки (касание человеком фазного проводника, или уменьшение сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО не будет равна 0, так как появляется ток утечки, который протекает только по фазному проводнику (см. рис. 3), во вторичной обмотке трансформатора наведется напряжение, пропорциональное току утечки, и при превышении определенного порога произойдет срабатывание устройства и отключение защищаемой цепи.

       УЗО бывают однофазными и трехфазными. Кроме того, сейчас в продаже присутствуют два различных вида УЗО, отличающихся как по цене, так и по надежности – электромеханические и электронные УЗО, см. Рис.4:

Рис. 4 Схемы и обозначения УЗО

По конструктивному исполнению важно заметить, что:

Однофазные УЗО, которые чаще всего применяются в быту, обычно имеют двухполюсное исполнение, т.е. при установке в электрический щит на DIN-рейку занимают два модуля. Если не рассматривать замену вводного автомата + УЗО на диф.автомат, то обычно последовательно с УЗО устанавливается однополюсный автоматический выключатель. В общем случае связка УЗО + автомат при установке на DIN-рейку будет занимать три модуля, а диф.автомат два модуля (что бывает важно при монтажных работах в щитах для экономии места под автоматы). Получается два в одном: УЗО + Автоматический выключатель = Дифференциальный автомат.

Как выбрать правильно УЗО, электронное или электромагнитное, прежде всего посмотреть технических характеристик устройства, качества изготовления производителя, кроме того, устройства защитного отключения бывают типа А и АС, далее подробно рассказано в следующих статьях:

Перейти на страницу:    Характеристики, параметры  и типы УЗО

Перейти на страницу:   Выбор и характеристики электронного УЗО

Дифференциальный автоматический выключатель:

    Дифференциальный автомат (дифференциальная защита от тока и общая защита), предназначен для защиты цепи от утечки тока (аналогично работе УЗО), но преимущество диф. автомата заключается в том, что в него встроен автоматический выключатель,  который выполняет функцию защиты цепи от коротких замыканий и перегрузок.

Перейти на страницу:     Конструктивные особенности и характеристики дифавтомата

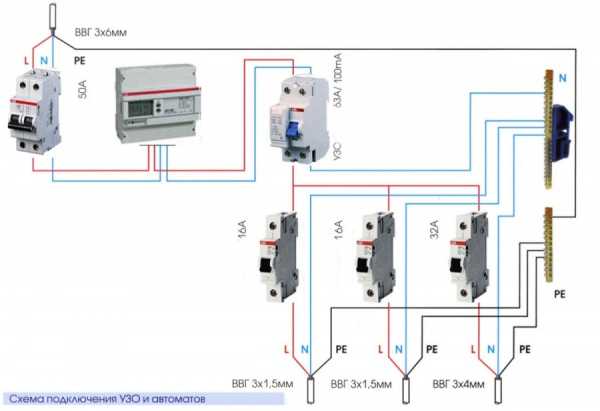

Далее несколько примеров по схемам подключения УЗО и Диф. автоматов:     Примеры подключения УЗО и Дифференциальных автоматов

energetik.com.ru

маркировка, принцип работы, отличия от автомата + инструкция подключения и проверки в домашних условиях

При проведении электромонтажных работ, когда специалисты ведут новую проводку, устанавливаются специальные контрольно-защитные приборы – УЗО. В домах старой постройки такие приспособления не предусмотрены. Поэтому у владельцев квартир обоснованно возникает вопрос, что это за агрегат и для чего он применяется.

Краткое содержимое статьи:

Назначение и специфика применения

В процессе эксплуатации бытовых приборов, а также электромеханизмов различного типа со временем происходит износ, вследствие чего изоляция проводов уже не выполняет своей роли. И ток будет перемещаться не по установленному контуру, а на землю, когда будет обеспечен факт соединения с ней.

Проводником, как правило, выступает сам человек, прикоснувшись, например, к корпусу стиральной машины или бойлера. Действующий на корпус ток делает его аналогом оголенного провода.

Конечно, эффективным методом устранения предпосылок такой ситуации является создание заземляющего контура, т.е. искусственно сформированный проводниковый контакт с землей корпусов, которые проводят ток, или отдельных узлов электроагрегатов. Но такая система создана не во всех домах. Поэтому на помощь могут прийти устройства защитного отключения.

Принцип действия УЗО основан на его способности четко воспринимать самые маленькие изменения в электросети, несоответствие входного и выходящего тока, а также обеспечивать отключение сети при аварийных ситуациях.

Здесь надо помнить, что ток, который перемещается по фазному проводу (или во всех фазах трехфазной цепи), должен быть равен току в проводе нейтрального типа.

При работе контура возможна ситуация, когда человек касается неизолированной проводке или корпуса бытового прибора, который оказался под напряжением. Тогда создается новая цепь с утечкой тока. В исходной цепи входящий ток не будет равен выходящему. Это отклонение будет зафиксировано УЗО с последующей командой на разрыв цепи.

Когда сработает УЗО

Чтобы понять, как работает УЗО, следует определить основные его компоненты. Укрупнено это будет выглядеть так:

  • Трансформатор дифференциального тока с тремя обмотками. Для первых двух обмоток имеет место замыкание на нуле и фазе, а вот третья присоединяется к механизму запуска – реле или электронному компоненту.
  • Пусковой механизм, который представлен узлом силового запуска, а также контактными элементами.
  • Тестовый выключатель – позволяет проверить работоспособность устройства путем пробного отключения всей сети.

Благодаря действию схемы устройства защитного отключения обеспечивается защита в таких случаях:

  • при замыкании провода фазного типа на корпус приборов бытовой техники;
  • когда был произведен неправильный монтаж проводки, например, забыв установить монтажную коробку;
  • при нарушениях в устройстве и подключении щитка;
  • вследствие утечки тока по другим бытовым причинам – заземление у соседей на водопроводные трубы, подключение стиральной машины при помощи шланга с металлическим покрытием и т.д.

Возможности выбора

Первыми бытовыми моделями считаются емкостные УЗО. Их принцип действия аналогичен работе емкостного реле, которое реагирует на ток смещения реактивного типа. У них чувствительность чрезвычайно высока — доли мкА, срабатывают они почти мгновенно и не реагируют на факторы заземления. Но при этом они очень сильно реагируют на помехи и не могут дифференцировать причины аварийной ситуации.

Рассматривая типы УЗО, нельзя не отметить и модификации, ставшие прототипом наиболее распространенные сейчас моделей. Это дифференциальные УЗО-Д, которые работают на основе оценки разбаланса полных токов, возникающего в силовом кабеле.

Дифференциальные электромеханические модели популярны сейчас при проведении электромонтажных работ разного уровня сложности. Когда возникает утечка, то один и токов возрастает, вследствие чего возникает магнитный поток. Он рождается на феррите, что приводит к наведению ЭДС во второй обмотке. Электромагнитом оттягивается защелка, размыкающая контакты.

Известны также УЗО-ДЕ, относящиеся к электронным модификациям. Они имеют датчик и встраиваются непосредственно в эксплуатируемую установку. Такие изделия отличаются большой чувствительностью и возможностью размыкать цепь в ответ на токи смещения.

И, конечно же, они обладают высокой скоростью реакции. Но при этом их стоимость на порядок выше аналогов, а электроника может выходить из строя.

Если вы хотите узнать, как выбрать УЗО, то целесообразно решить несколько вопросов:

  • ставить комплект УЗО и автомат или отдельно дифавтомат;
  • оценить расчетным путем требуемый ток отсекания в момент перегрузки;
  • рассчитать рабочий ток устройства;
  • задать нужный ток утечки.

Особенности подключения

Надо помнить, что стандартное УЗО работает на защиту человека, не реагируя на замыкание или излишнюю нагрузку. А вот дифавтомат рассчитан на любые нарушения в работе цепи. УЗО можно ставить параллельно обычным автоматам, задавая им работу в паре, или же остановить выбор на дифавтомате.

Первый вариант подойдет для ситуации, когда проводка уже действующая и в цепи есть установленные ранее автоматы. Второй подход целесообразно применять при новом обустройстве проводки и щитка.

Чтобы понять, как правильно подключить УЗО, необходимо рассмотреть несколько вариантов:

  • Базовым подходом будет подключение после счетчика учета, который в свою очередь идет за центральным автоматом.
  • Предпочтительная последовательность такова: За центральным автоматом идет счетчик, после которого монтируется селективный УЗО. Затем врезается групповой автомат, а за ним уже идут групповые защитные устройства.

Итак, устройство врезается как можно ближе к счетчику, как это видно по фото УЗО в щитке. А вот ставить общее устройство для зашиты на старую разводку TN-C не допустимо. Но если возникает необходимость установить прибор для безопасности? Тогда надо ставить его уже после автоматов, идущих на приборы.

Также следует учесть и некоторые правила монтажа:

  • исключить возможность объединения после УЗО провода «ноль» с заземлительной клеммой;
  • не допускать неполного фазного подключения;
  • не подключать провод нагрузочного типа до защитного устройства к рабочему проводнику;
  • не крепить ноль с защитным проводом при установке розеток;
  • исключить непреднамеренную ошибку при выборе полярности в момент подключения УЗО;
  • не соединять нейтраль и фазу, прошедшие через защитный прибор, с иными нулевыми и фазными проводниками.

Сложнее обстоят дела в квартирах с отсутствующим заземлением. В таком случае действует иная инструкция для подключения:

  • Во-первых, ставить общее устройство нельзя.
  • Во-вторых, для каждых потребителей нужно предусмотреть защиту отдельными УЗО.
  • В-третьих, проводники защитного типа от розеток должны максимально быстро заводиться на защитную клемму.
  • В-четвертых, при каскадном подключении верхние защитные приборы должны быть менее чувствительны по сравнению с идущими за ними устройствами.

Устройства защитного отключения позволяют существенно обезопасить человека, исключив получение электротравм вследствие токовых утечек. Устанавливать это прибор собственноручно не рекомендуется. Для качественной и безопасной работы электросети целесообразно привлечь к работе специалистов.

Фото УЗО

electrikmaster.ru

Принцип защиты и функции УЗО | Электрика,Сантехника

class="eliadunit">



Вступление

Для защиты людей и животных разработаны специальные электротехнические устройства. Называются они устройство защитного отключения, сокращенно УЗО. УЗО защищает от поражения электрическим током, при касании оборудования оказавшегося под напряжением. Защита происходит как при прямом, так и при косвенном касании оборудования, находящегося под напряжением. Кроме этой задачи УЗО используется для контролирования состояния изоляции электропроводки. Это обеспечивает дополнительную защиту помещения от пажара. Разберем функции устройства защитного отключения (УЗО) подробнее.

Функции УЗО

УЗО защищает человека и животных от поражения током при прикосновении к корпусам электроприборов, оказавшихся под напряжением.

Токопроводящие корпуса и отдельные элементы оборудования и приборов могут оказаться под напряжением. Это безусловно аварийная ситуация и возникнуть она может в двух случаях.

  1. Если на корпус прибора замкнулся фазный провод электропроводки, то при условии заземления корпуса, происходит так называемое короткое замыкание. Для отключения сети, при коротком замыкании, предназначены автоматы защиты. Но корпус может быть не заземлен или сопротивление цепи замыкания очень велико и автоматы защиты не сработают. Решит задачу защиты, в этом случае, установка УЗО в электроцепь.
  2. Или касание фазного провода корпуса оборудования не полное. Тоесть изоляция на токоведущих проводах может лишь повредится, и тогда появятся, так называемые токи утечки. Ток утечки может не только неприятно «кусаться», но быть смертельно опасным, особенно во влажных помещениях. Защитит от токов утечки правильно подобранное и установленное УЗО.

Выводы

Основные функции УЗО две:

  • Обнаруживать ток утечки и автоматически отключать электрическую цепь. Время отключения цепи УЗО 200 миллисекунд (1 миллисекунда =0,001 секунды).
  • Защищать не только от косвенного, но и от прямого прикосновения. Прямое прикосновение это касание человеком или зверем к токоведущим частям приборов находящихся под напряжением.

Дополнительная функция УЗО

УЗО установленное на входе электропитания в дом, обеспечивает дополнительную пожаробезопасность помещения. В некоторых странах установка УЗО с чувствительностью в 500 mAобязательно. У нас (в РФ) установка УЗО на 300 mAна вводе в дом, для защиты от пожара носит рекомендательный характер.

Разберем, как УЗО контролирует токи утечки и как вообще оно срабатывает.

Принцип действия устройства защитного отключения (УЗО)

Рассмотрим принцип действия УЗО, на объяснении принципа действия реле тока повреждения (Схема 1,Схема 2)

В корпусе УЗО есть магнитная цепь, выполненная из кругового сердечника . Вокруг сердечника протекают ток ВХОДА потребителя (I1) и ток ВЫХОДА потребителя(I2).В нормальном режиме работы эти токи равны и система находится в равновесии.

Схема 1.

class="eliadunit">

При возникновении тока утечки со стороны потребителя(Id),равновесие токов нарушается и по измерительной обмотке сердечника УЗО начинает течь ток пропорциональный току утечки. Реле в УЗО срабатывает, потому что реле запитано от этой измерительной обмотки. «Реле срабатывает» это значит, что цепь размыкается, и ток на поврежденный потребитель не поступает и как следствие УЗО защищает человека от тока утечки.

Разность токов называется дифференциальным током, поэтому говорят, что УЗО реагирует на дифференциальные токи в цепи.

А автомат защиты, совмещенный с УЗО, называют дифференциальный автомат защиты. Тоесть он срабатывает и на ток короткого замыкания и на дифференциальный ток, возникающий при утечки тока.

Схема 2:Принцип работы устройства защитного отключения (УЗО) на схеме с системой питания TN-S.

Схема 2.

Условные обозначения:

  • I 1 - ток на ВХОДЕ потребителя
  • I2 - ток на ВЫХОДЕ потребителя
  • Id - ток утечки
  • Ic - ток через тело при касании корпуса находящегося под напряжением
  • RA - сопротивление заземления

Читайте и смотрите наглядную схему работы УЗО в ситеме TN-S. Формат схемы 750×1120 точек.Статья с формулами и таблицами.

©Elesant.ru

Другие статьи раздела: Электрические сети





class="eliadunit">

elesant.ru

Принцип действия УЗО (устройства защитного отключения)

Для многих уже не новость, что современная бытовая электрическая сеть обязательно должна иметь защиту УЗО. Тем, кто ещё ничего не знает о таких защитных элементах, скажем, что это – основа человеческой безопасности. Также устройство способствует предотвращению пожаров, вызванных возгоранием электрической проводки. Поэтому знакомство с этим элементом защиты и автоматики не будет лишним. Давайте поговорим подробно об устройстве, из чего оно конструктивно устроено и каков принцип действия УЗО?

Как возникает ток утечки?

Чуть ниже мы рассмотрим для чего необходимо УЗО, но сначала разберёмся, что такое токовая утечка? Вся работа устройства связана именно с этим понятием.

Если сказать простыми словами, то утечкой тока называют его протекание из фазного проводника в землю по пути, который для этого является нежелательным и совсем непредназначенным. Это может быть корпус электрического оборудования или бытового прибора, прутья металлической арматуры либо водопроводные трубы, сырые оштукатуренные стены.

Токовая утечка возникает при нарушениях изоляции, которые могут произойти по ряду причин:

  • старение в результате длительного срока эксплуатации;
  • механическое повреждение;

  • термическое воздействие в случае, когда электрооборудование работает в режиме перегруза.

Опасность токовой утечки состоит в том, что при нарушении изоляции электрической проводки на описанных выше объектах (корпус прибора, водопроводная труба или оштукатуренная сырая стена) появится потенциал. Если человек к ним прикоснётся, то выступит в роли проводника, через который ток будет уходить в землю. Величина этого тока может быть таковой, что вызовет самые печальные последствия, вплоть до смерти.

На видео демонстрация действия УЗО

Как определить, есть ли в вашем доме токовая утечка? Первым признаком этого явления станет еле ощутимое воздействие электричества, то есть когда вы к чему-то прикасаетесь, вас как бы слегка бьёт током. Наиболее часто это опасное явление наблюдается в ванных комнатах. Для того чтобы гарантировать себе безопасность в собственной же квартире, её надо оборудовать защитными элементами.

Применяют для этой цели УЗО (расшифровываются как устройства защитного отключения) либо дифференциальные автоматы.

Что лежит в основе срабатывания УЗО?

Принцип работы УЗО основывается на методе измерений. На входе и выходе регистрируются показания протекающих через трансформатор токов.

Если входное токовое показание выше, чем на выходе, значит, в цепи где-то имеется токовая утечка и защитное устройство отключается. Если эти показания одинаковые, то срабатывания УЗО не происходит.

Поясним немного подробнее этот принцип для двухпроводной и четырёхпроводной системы. УЗО в однофазной сети не срабатывает, когда по проводникам фазы и нейтрали протекают одинаковой величины токи. Для трёхфазной сети необходимы одинаковые показания тока в нулевом проводе и суммы токов, проходящих по фазным жилам. В обоих вариантах сети, когда есть разница в токовых величинах, это свидетельствует об изоляционном пробое. Значит, через это место пройдёт токовая утечка, и устройство защитного отключения сработает.

УЗО после этого нельзя включать, пока не будет обнаружено место повреждения.

Давайте весь этот теоретический принцип работы УЗО переведём на практический пример. В домашнем распредщитке произведена установка устройства защитного отключения с двумя полюсами. К его верхним клеммам выполнено подключение вводного двухжильного кабеля (фазы и ноля). На нижние клеммы подсоединяются ноль с фазой, идущие к какой-то нагрузке, предположим, в розетку, питающую водонагревательный бойлер.

Защитное заземление корпуса бойлера выполняется проводом в обход УЗО.

Если в электросети нормальный режим, то перемещение электронов осуществляется по фазному проводу от вводного кабеля на ТЭН бойлера через УЗО. Обратно они двигаются на землю снова через УЗО, но уже по нейтральному проводу.

Проходящие через устройство токи имеют одинаковую величину, но направление у них противоположное (встречное).

Предположим ситуацию, когда на ТЭНе повредилась изоляция. Теперь ток через воду частично окажется на корпусе бойлера, а потом уйдёт в землю через провод защитного заземления. Остаток тока вернётся по нейтральному проводу через УЗО, только он уже будет меньше входящего ровно на показание токовой утечки. Эту разницу определяет УЗО, и если цифра будет выше уставки срабатывания, устройство сразу реагирует на разрыв цепи.

Такой же принцип действия и срабатывания УЗО, если человек прикоснётся к оголённому проводнику или корпусу бытового прибора, на котором появился потенциал. Токовая утечка в такой ситуации происходит через человеческое тело, устройство моментально обнаруживает это и прекращает подачу электричества путём отключения.

Серьёзных травм не последует, потому что УЗО реагирует почти моментально.

Конструктивное исполнение

Конструкция УЗО поможет нам разобраться, каким образом оно реагирует на токовую утечку. Основными рабочими узлами УЗО являются:

  • Трансформатор дифференциального тока.
  • Механизм, с помощью которого происходит разрыв электрической цепи.
  • Электромагнитное реле.
  • Проверочный узел.

К трансформатору выполнено подключение встречных обмоток – фазы и ноля. Когда сеть работает в нормальном режиме, то эти проводники в трансформаторном сердечнике способствуют наведению магнитных потоков, которые имеют встречное направление относительно друг друга. За счёт противоположной направленности магнитный поток в сумме равняется нулю.

Наглядно устройство и принцип действия УЗО на следующем видео:

Во вторичной трансформаторной обмотке выполнено подключение электромагнитного реле, при нормальных рабочих условиях оно находится в покое. Возникла токовая утечка, и картина сразу меняется. Теперь по фазному и нейтральному проводникам начинают проходить различные токовые величины. Соответственно и на трансформаторном сердечнике теперь не будет равных магнитных потоков (они будут разными и по величине, и по направлению).

Во вторичной обмотке появится ток и, когда его значение достигнет заданного, сработает электромагнитное реле. Его подключение выполнено в связке с расцепляющим механизмом, он мгновенно отреагирует и разорвёт цепь.

В качестве проверочного узла служит обычное сопротивление (какая-то нагрузка, подключение которой выполнено, минуя трансформатор). С помощью этого механизма имитируется токовая утечка и проверяется работоспособное состояние устройства. Каков принцип работы этой проверки?

Имеется специальная кнопка «ТЕСТ» на УЗО. Её главное назначение – подать ток с фазного провода на проверочное сопротивление и далее на нейтральный проводник, минуя трансформатор. За счёт сопротивления ток на входе и на выходе будет разный, и созданный небаланс запустит механизм отключения. Если при проверке УЗО не отключилось, значит, придётся отказаться от его установки.



Обратите внимание! Проверку УЗО необходимо проводить регулярно, идеальный вариант – один раз в месяц. Это является требованием пожарной безопасности и не стоит им пренебрегать.

У разных производителей УЗО внутреннее конструктивное исполнение может отличаться, но общий принцип работы остаётся неизменным.

Все устройства различаются по принципу срабатывания. Они бывают электронного и электромеханического типа. Электронные УЗО отличаются сложной схемой, им для работы необходимо дополнительное питание. Устройствам электромеханического типа внешнее напряжение не нужно.

Как обозначается УЗО на схеме?

Для подключаемых УЗО имеется по два общепринятых символа на схемах.

Несмотря на конструктивную сложность, обозначение устройства постарались сделать максимально простым. Лишнего ничего нет, только следующие элементы:

  1. Трансформатор дифференциального тока, который схематически изображается как сплюснутое кольцо.
  2. Полюса (два для однофазной сети, четыре для трёхфазной сети).
  3. Выключатель, действующий на разрыв контактов.

При этом именно полюса имеют два вида обозначения:

  • Иногда они рисуются ровными вертикальными линиями в зависимости от количества (две или четыре).
  • В других случаях из соображения компактности рисуется одна вертикальная ровная линия, а количество полюсов наносится на неё в виде маленьких косых чёрточек.



Основные рабочие характеристики УЗО

Чтобы устройство сработало в нужный момент, необходимо его правильно выбрать согласно рабочим характеристикам и подключить.

  • Основным параметром является значение номинального тока. Это максимальный ток, который выдерживает данное устройство при длительном эксплуатационном сроке, оставаясь в рабочем состоянии и сохраняя защитные характеристики. Вы найдёте эту цифру на лицевой панели устройства, она должна соответствовать одному из показаний в стандартном ряду – 6, 10, 16, 25, 32, 40, 63, 80, 100 А. Этот параметр УЗО зависит от нагрузки защищаемой линии и сечения проводников.

Схема подключения УЗО предусматривает совместную установку этого устройства с автоматическими выключателями.

Это важно помнить, потому что УЗО защищает лишь от токовых утечек, а автомат среагирует на отключение цепи в режиме короткого замыкания и перегруза.

На видео показано, можно ли подключать УЗО, если в квартире нет заземления:

По номинальному току УЗО надо выбирать на порядок выше, чем установленный с ним в паре автомат.

  • Следующий важный параметр – номинальный отключающий дифференциальный ток. Это и есть необходимое значение токовой утечки для отключения УЗО. У дифференциальных токов также существует стандартный ряд, величины в нём нормируются в миллиамперах – 6, 10, 30, 100, 300, 500 мА. Но на УЗО эту цифру обозначают в амперах – соответственно, 0,006, 0,01, 0,03, 0,1, 0,3, 0,5 А. Этот параметр вы тоже найдёте на корпусе устройства.

Чтобы защищать людей на УЗО надо выставлять уставку по току утечки 30 мА, потому что величины, которые выше, приведут к поражению, электротравме и даже летальному исходу. Так как наиболее опасной считается среда во влажных помещениях, то на защищающих их УЗО выбирают уставку 10 мА.

Надеемся, что поняв основное назначение УЗО и принцип его работы, вы не станете пренебрегать этим важным элементом защиты, и сделаете свою жизнь безопасной.

yaelectrik.ru

Конструкция (устройство) устройства защитного отключения. Часть 1

Приветствую Вас, уважаемые читатели сайта http://elektrik-sam.info!

В этой статье мы подробно рассмотрим конструкцию (устройство) устройства защитного отключения — УЗО. Это будет взгляд изнутри — подробно изучим из каких компонентов оно состоит, для чего они нужны и как они взаимодействуют между собой.

В предыдущей статье я подробно рассматривал принцип действия устройства защитного отключения, потому перед тем, как продолжить читать далее, рекомендую подробно изучить эту статью. Также в ней есть подробное видео, которое наглядно иллюстрирует назначение и принцип работы УЗО.

Надеюсь, что Вы  изучили принцип действия УЗО, тогда продолжим. Подопытный образец на рисунке ниже.

Узо, а вместе с ним и несколько автоматических выключателей, были сняты при выполнении ремонтных работ у заказчика и заменены на более брэндовые аналоги. Заказчик от них отказался, они оказались бесхозными, поэтому было принято решение их разобрать. Так что скоро выйдет еще и статья по конструкции автоматических выключателей, поэтому, чтобы не пропустить ее выхода, подпишитесь на новости сайта внизу этой статьи.

Двигаемся дальше. В результате предварительного теста, было определено, что исследуемое УЗО — электронное. О том, как проверить тип УЗО, не подключая его к электросети, читайте как проверить тип УЗО?

Исследуемое УЗО двухполюсное, имеет по две винтовых клеммы на каждом полюсе. Полюс, к которому подключается нулевой провод, обозначен на корпусе латинской буквой N.

На передней части корпуса находится рычаг управления, когда он в нижнем состоянии — УЗО выключено. Чтобы включить УЗО, необходимо перевести его в верхнее состояние.

Также на передней части находится кнопка «Тест», обозначенная буквой Т. Эта кнопка служит для проверки работоспособности УЗО, когда оно подключено к электросети. При нажатии на нее создается искусственный ток утечки, и исправное УЗО должно сработать, т.е. отключиться.

На передней панели указаны основные характеристики УЗО — номинальный ток In 40А и номинальный отключающий дифференциальный ток  IΔn 30 мА (так называемая чувствительность или уставка по току утечки).

Также на передней панели указывается номинальное напряжение, на которое рассчитано УЗО, логотип производителя, его серийный номер и схема подключения.

Корпус выполнен из специального диэлектрического материала, предназначен для крепления на DIN-рейку, для этого сзади имеется специальная защелка.

На передней панели есть два винтика — откручиваем их и снимаем переднюю крышку.

Так выглядит УЗО сбоку со снятой передней крышкой.

А это — вид спереди. Отчетливо видно входные клеммы 1, к которым подключаются питающие провода, и выходные 2 клеммы, к которым подключаются провода от нагрузки. Рычаг управления 3 с механизмом расцепителя и электромагнитное реле 4.

Для того, чтобы получить полный доступ к механизму, необходимо выкрутить еще один винт, который находится на задней крышке.

На рисунке выше для удобства передняя крышка подставлена сбоку под механизм УЗО. Сзади хорошо видно защелку для установки на DIN-рейку. При установке УЗО просто защелкивается, при снятии с рейки защелка поддевается отверткой за нижнюю прорезь.

Откручиваем винт и получаем доступ к механизму.

Вынимаем механизм расцепителя, вместе с подвижными контактами наружу и видим внутри торроидальный корпус трансформатора тока.

На следующем рисунке отчетливо видно, что неподвижные контакты 1 от вводных клемм УЗО заходят в две дугогасительные камеры 2. Когда УЗО защищает контролируемую цепь, через него (его контакты) протекает ток нагрузки.

При появлении тока утечки, когда устройство защитного отключения срабатывает, расцепитель приводит в действие подвижные контакты и они начинают отключаться от неподвижных контактов 1. При размыкании цепи при прохождении по ней электрического тока, т.е. в момент отключения контактов, возникает электрическая дуга. Дуга будет тем мощнее, чем больше ток, протекающий через контакты.

Электрическая дуга приводит к эррозии и разрушению контактов УЗО. Для защиты контактов от ее разрушающего действия, она направляется в специальные дугогасительные камеры  2 (состоящие из параллельных пластин), где она дробится, затухает, охлаждается и исчезает.

Также на этом рисунке хорошо виден сердечник торроидального трансформатора тока 3 (желтый «бублик»). Через него проходят две первичные обмотки: образованная фазным проводом 5 (в красной изоляции), и образованная нулевым проводом 6 в прозрачной изоляции.

На рисунке выше показана конструкция УЗО с извлеченными из корпуса верхними клеммами с неподвижными контактами и дугогасительными камерами.

Слева от трансформатора тока отчетливо видно электронную плату — тест типа УЗО показал правильный результат. Перед нами электронное устройство защитного отключения УЗО.

Смотрите видео Конструкция (устройство) УЗО

Дальнейшее рассмотрение конструкции (устройства) и того, как работает УЗО, смотрите Конструкция (устройство) УЗО. Часть 2.

Полезные статьи по теме:

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Устройство УЗО и принцип действия.

Работа УЗО при обрыве нуля.

Как проверить тип УЗО?

Почему УЗО выбирают на ступень выше?

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Номиналы групповых автоматов превышают номинал вводного?

Почему в жару срабатывает автоматический выключатель?

Менять ли автоматический выключатель, если его «выбивает»?

elektrik-sam.info
