Как подключить диод шоттки к солнечной панели. Схема подключения солнечных панелей. Соединение солнечных панелей


Как подключить солнечные панели - Автономный дом

Как подключить солнечные панели

Очень часто при расширении системы с солнечными батареями возникает вопрос: как подключить солнечные панели разной мощности и разного напряжения — последовательно или параллельно?

Рассмотрим решение этой задачи на конкретном примере.

к которому подключена единственная солнечная панель мощностью 100 Вт (рабочее напряжение 20В и максимальный ток 5А). И вы приобрели еще одну панель с выходной мощностью 130 Вт (рабочее напряжение 24В и выходной ток 5,4А).

Необходимо помнить, что последовательно соединять панели можно до тех пор, пока суммарное напряжение холостого хода панелей не достигнет максимального допустимого входного напряжения контроллера (для данного примера — это 75В, на что указывает первая цифра в названии контроллера). При этом надо ОБЯЗАТЕЛЬНО учитывать, что напряжение ХХ выбирается для самых низких температур вашего региона. Эта информация всегда представлена в справочной документации на солнечную панель. Напоминаем, что повреждение MPPT-контроллера высоким напряжением не является гарантийным случаем. Будьте внимательны при подборе оборудования.

Газовый котел, освещение и телевизор работает всегда! Гарантия на оборудование 5 лет.

Бесплатная установка и доставка. Заполните анкету и мы вам перезвоним.

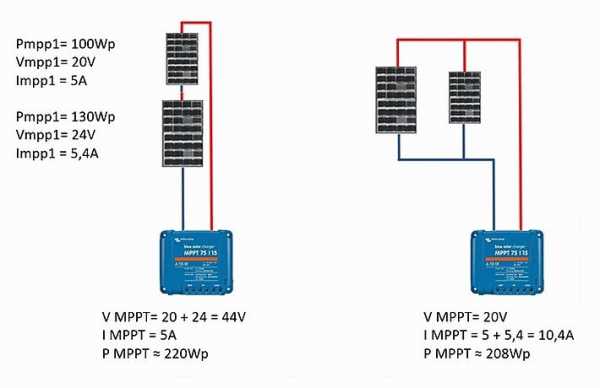

На рисунке представлены оба варианта подключения панелей.

Как видно из приведенных внизу рисунка расчетов, в нашем случае большую мощность мы получим при последовательном соединении солнечных батарей, так как в этом случае напряжение складывается, а максимальный ток системы ограничен модулем с меньшим током. В этом случае эти значения составляют, соответственно, 44В и 5А, и при этом получается выходная мощность порядка 220 Вт.

При параллельном подключении расчет ведется по-другому. Здесь уже суммируются токи 2-х панелей, а максимальное выходное напряжение будет ограничено панелью с меньшим напряжением на выходе. В нашем случае это будет солнечная батарея с выходным напряжением 20В, а суммарный ток массива составит 10,4А. Таким образом, максимальная мощность системы получится равной 208 Вт, т.е. немного меньше, чем в случае с последовательным подключением солнечных батарей. Но у такого варианта подключения панелей есть и свое достоинство — если при параллельным соединении суммарный выходной ток панелей превысит максимальный входной ток MPPT контроллера, это не приведет к выходу из строя последнего. Контроллер просто ограничит зарядный ток до своего максимального допустимого уровня. В контроллере из нашего примера он равен 15А (на это указывает вторая цифра в названии).

Теперь, мы надеемся, вы сможете правильно оценить варианты наращивания вашей системы.

Как правильно подключать солнечные панели разной мощности (PV модули) - Бесперебойное Питание - Каталог статей - ВЕГА - Профессиональное оборудование

Как подключить солнечные панели +7 (495) 580-6926, 721-8404 работаем с 10.00 до 20.00 Бесплатная доставка по всей России Очень часто при расширении системы с солнечными батареями

Источник: vega-msk.com

Порядок подключения контроллера солнечных панелей

В последнее время мы замечаем, что у владельцев большой и малой загородной недвижимости все большим интересом начинает пользоваться альтернативная энергетика и особенно получение электроэнергии с помощью солнечных панелей(солнечных батарей, фотоэлектрических модулей, ФСМ).

Это происходит из-за снижения цен на солнечные панели и ростом информированности людей о появляющихся возможностях. Но не смотря на снижающиеся цены, срок окупаемости систем солнечного (ветряного и т.п.) энергообеспечения при наличии подведенной электросети остается очень большим (10 и более лет с учетом амортизации аккумуляторов).

Если же электросеть отсутствует, то в летний период солнечное электричество может стать отличным способом обеспечения базовых потребностей — освещение, небольшой холодильник, насос и телевизор/радиоприемник. И все это по умеренной цене, сравнимой с ценой бензогенератора даже без учета расхода горючего и ресурса последнего.

Основными компонентами бюджетной системы солнечного электроснабжения являются:

Солнечная панель или батарея панелей, объединенных последовательно или параллельно;

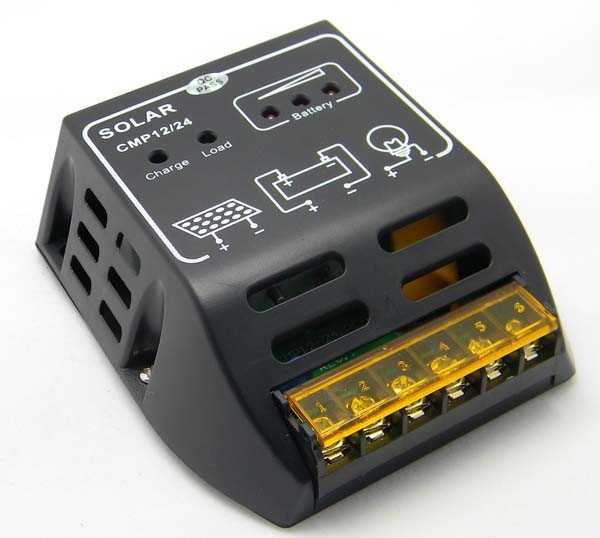

Контроллер солнечных панелей — контроллер заряда АКБ от солнечных панелей;

Аккумулятор (АКБ) или батарея АКБ для накопления электроэнергии на случай пиковых нагрузок, ночное время и пасмурные периоды погоды;

Инвертор напряжения (или источник бесперебойного питания с внешними АКБ) для преобразования низковольтного постоянного напряжения в переменное 220 Вольт 50 Гц.**

Контроллером в бюджетной системе обычно является недорогое устройство производства КНР с тремя парами клемм, рассчитанное на батарею солнечных панелей мощностью 100–500 Ватт, с функцией MPPT или без и имеющее минимум настроек, в основном связанный с ночным освещением и MPPT. В данной статье мы приведем необходимое знание — порядок подключения компонентов системы*.

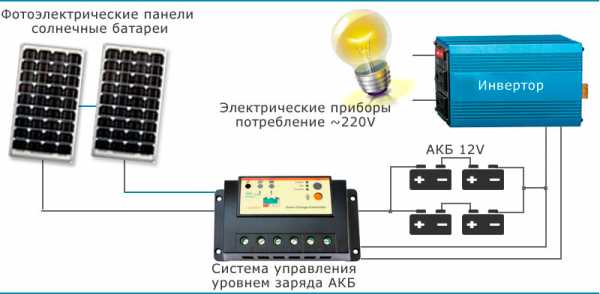

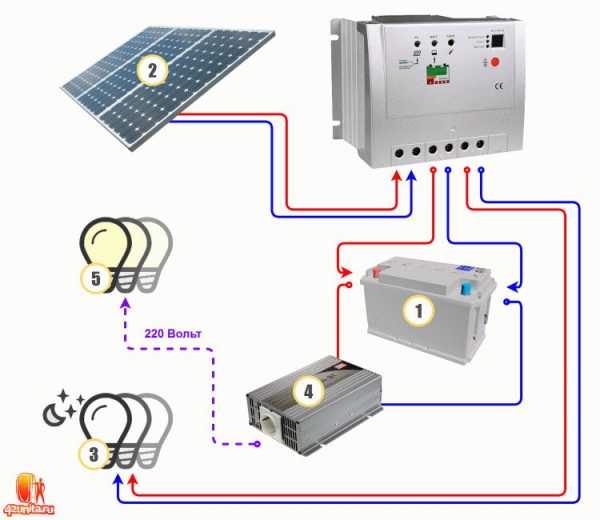

Схема соединения компонентов системы солнечного электроснабжения

Порядок подключения контроллера солнечных панелей:

В первую очередь к контроллеру подключается заряженный аккумулятор (батарея АКБ).

Это необходимо, чтобы контроллер правильно определил номинальное напряжение системы (обычно 12В или 24В). Толщину всех проводов необходимо выбирать исходя из номинального тока контроллера***;

Внимание! Неправильная полярность (+/-) может привести к выходу контроллера из строя;

Подключите к контроллеру солнечную панель, предварительно проверив полярность соединения.

Внимание! Неправильная полярность (+/-) может привести к выходу из строя компонентов системы & как панелей, так и самого контроллера;

Третья пара клемм предназначена только для низковольтного ночного освещения по расписанию! Подключение большой нагрузки к этим клеммам может вывести контроллер из строя, так как они рассчитаны на небольшой ток.

Ночное освещение (если установлено) включается контроллером автоматически после захода солнца и работает на напряжении АКБ. Многие контроллеры позволяют настроить время работы данного освещения после заката, а некоторые позволяют включать освещение на время перед восходом солнца;

Инвертор напряжения 12В → 220В (24В → 220В) или источник бесперебойного питания (ИБП) должен подключатся напрямую к АКБ.

При пиковых (пусковых) нагрузках аккумулятор является буфером, защищающим контроллер от повреждения, так как обычная свинцово-кислотная батарея она способна отдавать ток, десятикратно превышающий номинальную емкость;

Внимание! Неправильная полярность подключения (+/-) может привести к выходу инвертора из строя;

К инвертору напряжения (ИБП) подключается необходимая нагрузка, работающая от 220 Вольт. Пиковое потребление тока нагрузкой не должно превосходить возможности инвертора!

Выбор инверторов и ИБП напряжения достаточно велик, а цены невысоки. Необходимо лишь правильно подобрать инвертор под вашу нагрузку по значению пиковой мощности (перегрузочной способности) и форме сигнала напряжения («модифицированный» или «чистый» синус).

Если Вас заинтересовали системы солнечного электроснабжения, не стесняйтесь обратиться к нам за консультацией.

* Приведенная схема подключения соответствует большинству контроллеров производства КНР с тремя парами клемм. В любом случае перед подключением рекомендуется прочесть или просто изучить инструкцию к контроллеру. Соблюдайте правила безопасной работы с электричеством!

** Для оптимального накопления и сохранения солнечной электроэнергии в АКБ рекомендуется использовать инверторы со «спящим режимом» или линейно-интерактивные ИБП.

*** Обычно используется правило 1мм2 на 10 Ампер тока, но более толстые провода сделают систему более надежной и энергоэффективной.

Порядок подключения контроллера солнечных панелей

Порядок подключения контроллера солнечных панелей В последнее время мы замечаем, что у владельцев большой и малой загородной недвижимости все большим интересом начинает пользоваться

Источник: shop.ecoteco.ru

avtonomny-dom.ru

Подключаем солнечную батарею

Солнечные батареи можно подключить к совершенно разным устройствам, даже к телефону, это очень выгодно, поскольку мы будем получать бесплатное электричество собственного производства. В этой статье мы рассмотрим схемы подключения батарей, контроллера, инвертора и других электронных устройств.

Правильно подключить солнечные панели, это залог успешной, длительной работы альтернативного источника энергии. Соединение солнечных батарей может быть произведено тремя способами, солнечные батареи можно подключить:

  1. параллельно
  2. последовательно
  3. комбинированно
Как подключить солнечные батареи между собой, решать вам, поскольку соединение их в группы, зависит от желаемого результата и мощности оборудования которое будет работать в ситеме. Чтоб получилось грамотно подключить, нужно правильно по параметрам подобрать всю ситему.

Подключение панели к контроллеру

Отвечая на вопрос как подключить контроллер к солнечной батареи, то здесь все очень просто, плюсовой выход из солнечной батареи, соединяем на плюсовую клемму контроллера, соответственно, минус на минусовую. Если панель будет располагаться на определенном расстоянии от него, вам нужны будут дополнительно специальные провода для солнечных батарей.

Как видите подключить солнечную панель контроллеру легко, но прежде чем соединять провода, контроллер должен быть подключен к аккумулятору. Подключение контроллера солнечных батарей к аккумулятору, предохраняет оборудование от выхода из строя, поскольку подавая питание на него, вы сможете настроить контроллер по параметрам солнечной панели.

К примеру если у вас С.панель на 200 ватт. которая выдает 8 ампер- а аккумулятор маленький, то зарядка таким током запросто убьет аккумулятор. Поэтому сначала настраиваем контроллер, потом его подключаем. Кроме того большинство контроллеров имеют прямой выход на лампочку соответствующей мощности. если он на 12 вольт- то можно подсоединить лампочку на 12V.

Подключение к аккумулятору

Если вы не знаете как подключить солнечную панель к аккумулятору, то она соединяется исключительно через контроллер.

Конечно же на свой страх и риск, можно подключить панель напрямую, и аккумулятор будет заряжаться, но такая система должна быть под присмотром. Если после захода солнца их не разъединить, панель его снова разрядит.

Схема подключения батареи к аккумулятору, заключается в простом соединении проводов- плюс на плюс; минус на минус.

Подключение к инвертору

Как подключить инвертор солнечной к батарее? Инвертор- предназначен для преобразования постоянного тока 12-24-48 Вольт, в переменный 220. Подключение батарей напрямую инвертору, может быть реализовано только в двух случаях: когда он имеет встроенный контроллер или в наличии есть сетевой инвертор.

Во всех остальных вариантах, инвертор соединяется исключительно с аккумуляторным блоком, поскольку для адекватной работы особенно при перемене нагрузки, для него должен быть достаточный запас энергии. При соединении с солнечной батареей напрямую- из-за нехватки энергии он будет аварийно отключаться.

Если говорить о схеме подключения сетевого инвертора, то его должны соединять специалисты, поскольку такое оборудование для альтернативных источников, приобретают зачастую в коммерческих целях для заработка по зеленому тарифу.

Но если он используется в собственных целях, то следует знать какие они бывают. Сетевой инвертор выпускается двух типов, с резервированием и без.

В первом варианте (с резервированием)- такое оборудование позволяет иметь собственный аккумуляторный блок, разъеденять солнечную станцию на потоки, где только излишки вырабатываемой энергии будут отдаваться в общую сеть населенного пункта.

Сетевой инвертор без резервирования - подключается непосредственно в общую сеть города через счетчик- за которую производитель получает деньгипо Зеленому Тарифу в конце месяца.

Подключение к коллектору

У многих возникает вопрос: как подключить солнечный коллектор?

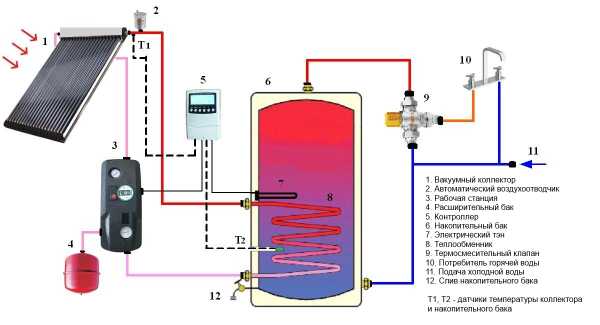

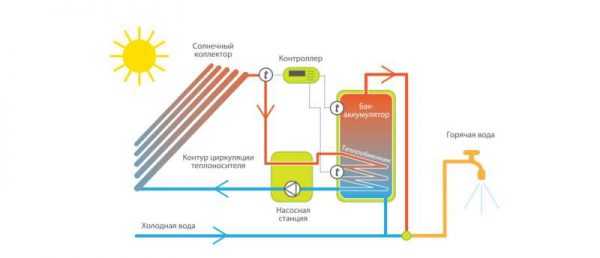

На схеме представлен так сказать летний вариант (без отопления) подключения солнечного коллектора. Этой системой можно пользоваться круглый год, горячая вода будет практически всегда, примерно 35-40 гр. Контур обогрева снабжен аварийным клапаном, датчиками температуры, другими необходимыми вещами которые можно прочитать в описании на картинке.

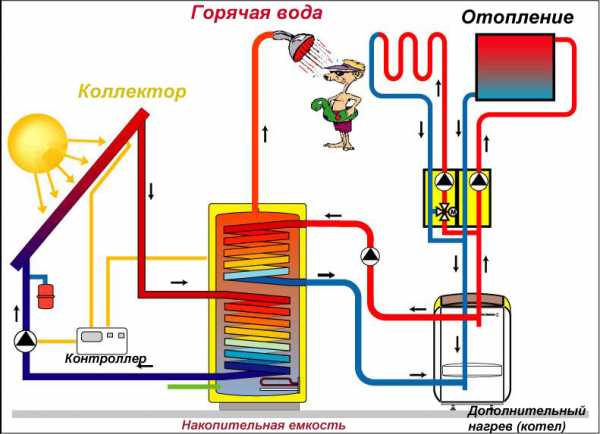

Как подключить коллектор к отоплению?

Схема подключения солнечного коллектора к отоплению и водопроводу более сложная, требует правильной установки всех компонентов системы. Система имеет буферную теплоаакумулирующую емкость. Как и в случае обычного горячего водоснабжения, здесь используется специальный бак, внутренний резервуар который должен быть хорошо утеплен. Зимой коллектор будет играть вспомогательную роль в системе отопления, что скажется на меньшем расходе покупных энергоресурсов. В качестве теплоносителя в зимние системы ГВС заливают незамерзающие жидкости.

solar-batarei.ru

Солнечные панели своими руками: сборка и подключение

Оглавление публикации:Солнечные панели своими руками: что понадобитсяКак сделать солнечную панель: технология сборкиПодключение солнечных панелей: собираем мини электростанцию

В принципе, самостоятельно сделать небольшую солнечную электростанцию для дома не так уж и сложно и, возможно, этим бы уже занялись многие люди, если бы не одно «но» – стоимость оборудования, даже с учетом самостоятельной сборки и установки, является достаточно высокой и исчисляется не одним десятком тысяч долларов. Немного облегчает ситуацию самостоятельное изготовление самих солнечных панелей, но в целом система все равно остается дорогостоящей и окупаться она особо не спешит. В этой статье вместе с сайтом stroisovety.org мы разберемся с вопросом, как сделать солнечные панели своими руками, а потом объединить их посредством специального оборудования, собрав таким способом солнечную мини электростанцию для дома.

Солнечные панели своими руками фото

Солнечные панели своими руками: что понадобится

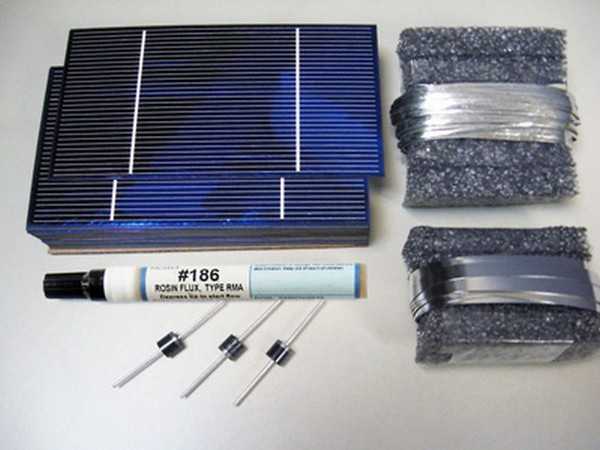

Для начала разберемся с вопросом, что вообще понадобится для самостоятельного изготовления солнечных панелей.  По большому счету, не так уж и много, и самое дорогое из нижнего списка – это сами элементы. Приобрести их можно через интернет – когда-то это можно было сделать в Китае, но теперь и у них они обходятся дорого, если, конечно, не попасть на распродажу. В общем, о них нужно подумать заранее.

  1. Солнечный элемент. Как правило, их мощность не велика – если говорить о напряжении, то это порядка 0,5-4,5V, если говорить о выдаваемой мощности, то и того меньше. Поэтому элементов на одну панель понадобится ровно столько, чтобы при последовательном их подключении в сумме они выдавали 14-16V – как правило, это 36шт. Именно по этой причине они продаются комплектами из расчета на панель определенной мощности. Лучше приобретать комплект, в котором сразу указывается его мощность. Какая она должна быть? Чтобы в сутки получить 6-8 кВт энергии, понадобится как минимум 3 собранные солнечные панели мощностью по 250Вт каждая.
  2. Шина для спайки солнечных элементов. В большинстве случаев она прилагается к комплекту. При этом используются два типа этих изделий. Тонкая шина применяется для последовательного соединения элементов в группы и широкая для объединения групп в единый контур.
  3. Диод Шотки. Профессионалы советуют устанавливать его, а вот любители, которые до всего доходят сами, наоборот, говорят, что он мешает.
  4. Стекло. Лучше если это будет поликарбонат – в таком случае панели получатся более легкими. Стекло предпочтительнее в том плане, что оно меньше преломляет свет, и эффективность панели становится несколько выше. Если решите использовать стекло, то его толщина должна составлять 4мм.
  5. Алюминиевый профиль для корпуса панели. В принципе, его можно изготовить и из дерева, но это, опять же, увеличение веса конструкции.
  6. Пленка для герметизации панели с тыльной стороны. Как вариант, можно использовать второе стекло, но тогда снова увеличивается вес солнечной панели.

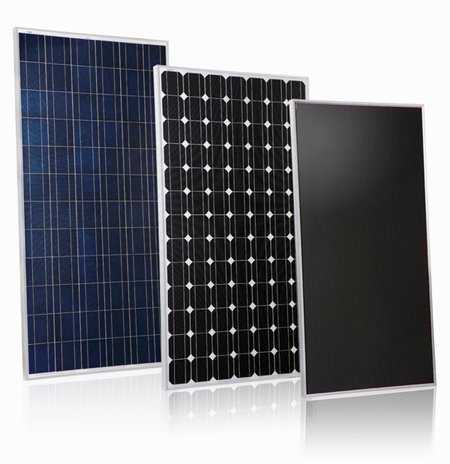

    Солнечные панели для дома фото

В принципе, это все, что понадобится для сборки солнечной панели своими руками. Можно упомянуть еще и о специальной распаечной коробочке, но, по большому счету, можно обойтись и без нее.

Как сделать солнечную панель: технология сборки

Несмотря на то, что солнечные панели для дома собрать довольно просто, все же технология их изготовления некоторым людям может показаться запутанной – чтобы проще было понять ее, представим весь процесс по пунктам.

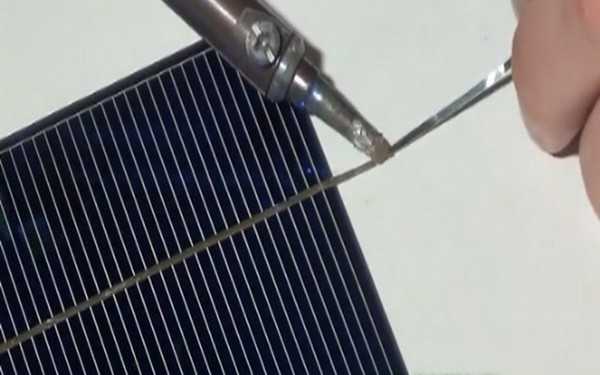

  1. Подготавливаем шины для пайки. На этом этапе работ их нужно просто нарезать по размеру – длина шины равна двойной ширине солнечного элемента, плюс пара-тройка миллиметров на деформационный шов между соседними элементами. Чтобы проще было понять, какая нужна длина этих шин, следует обратить внимание на полосы, идущие поперек панелек – одна часть шины должна быть пропаяна по всей длине полосы на одной и потом на второй панели.
  2. Припаиваем шины сначала с лицевой стороны всех панелей – как правило, по две штуки на каждую. Если на панели три полосы, то припаиваем ко всем трем по одной шине. Паять нужно аккуратно, поскольку панели хрупкие и их легко раздавить. Перед тем как припаивать шину, на полосу панели нужно нанести флюс. Эта работа монотонная, но нужно запастись терпением.

    Сборка солнечных панелей своими руками фото

  3. Соединяем панели между собой. Лучше это делать сразу на стекле, которое будет использовано в качестве передней крышки готового элемента. Панели кладем вверх ногами (лицом вниз) и припаиваем шины, идущие от лицевой стороны первого элемента к полосам на втором элементе, расположенным с их тыльной стороны. Да, совсем забыл – с лицевой панели элемента мы снимаем «+», а с изнаночной «-». Для тех, кто понимает, о чем идет речь, скажу просто – панели соединяются друг с другом последовательно. Спаиваем их рядами по 9 штук в каждом – в итоге должно получиться четыре ряда. Все элементы во всех рядах должны выстроиться в одну последовательную цепочку.

    Панели солнечных батарей фото

  4. К крайним концам (плюсу и минусу) припаиваем провода для съема напряжения и проверяем работу панели тестером – смотрим, сколько мы получаем напряжения. В идеале должно получиться около 14-15V.
  5. Если все нормально, то запечатываем панели самоклеющейся пленкой.

Теперь остается дело за малым. Поместить практически готовую панель в корпус и качественно герметизировать ее, дабы предотвратить проникновение внутрь дождевой и атмосферной влаги. Если элементы помещаются между двумя стеклами, то их торец просто опрессовывается силиконом. Теперь с ней можно и поиграть – так сказать, посмотреть, на что она способна. Подсоединить к ней лампочки, диодную ленту и другие потребители электрического тока – многого ждать не стоит, так как сами по себе панели солнечных батарей отнюдь не являются полноценным источником питания. К ней понадобится дополнительное оборудование.

Подключение солнечных панелей: собираем мини электростанцию

Для того чтобы соединить солнечные панели и сделать из них электростанцию, понадобится еще как минимум три вещи.

  1. Аккумуляторные батареи довольно большой емкости, в задачи которых входит сбор электроэнергии – это запас, благодаря которому вы сможете пользоваться дарами природы не только в светлое время суток, но и ночью. Совокупная емкость аккумуляторных батарей для домашней мини электростанции должна составлять примерно 400А/ч – только в таком случае можно рассчитывать хотя бы на частичный отказ от сетевой электроэнергии.
  2. Контроллер заряда аккумулятора. Этот прибор можно назвать сердцем системы – он регулирует зарядку аккумуляторов и одновременно следит за ее подачей к потребителям. Также контроллер является своего рода коммутатором, посредством которого объединяются солнечные панели с сетью и аккумуляторами.

    Как соединить солнечные панели фото

  3. Инвертор. В его задачи входит преобразование накопленной аккумуляторами энергии 12V в привычные для наших потребителей 220V.

Следует понимать, что все три прибора стоят немалых денег, и их стоимость растет строго пропорционально мощности оборудования. К примеру, качественный мощный инвертор можно приобрести не менее чем за 300-400 долларов, а контроллер за 200-300 долларов. В общем, к таким расходам нужно быть готовым, если вы надумали собрать солнечные панели своими руками.

Подключение солнечных панелей фото

Теперь что касается схемы соединения всех этих приборов. Здесь все достаточно просто и понятно. Если вы внимательно рассмотрите контроллер заряда аккумуляторной батареи, то увидите на нем 6 клемм – как правило, они подписаны. Две из них используются для подключения солнечной панели, к двум другим подсоединяется аккумулятор, а оставшиеся нужны для съема электрической энергии и подачи ее к потребителям. На некоторых моделях контроллеров делаются даже соответствующие пометки, чтобы человеку можно было без лишних вопросов все соединить самостоятельно. Самый главный момент во всем этом деле – это не перепутать «+» и «-». Конвертер напряжения подсоединяется непосредственно к контроллеру – он является промежуточным элементом между потребителем и контроллером.

В заключение темы про солнечные панели своими руками добавлю несколько слов о выборе конвектора – именно от его мощности в большей степени зависит то, сколько потребителей вы сможете запитать от солнечной электростанции. Оптимальным вариантом является конвектор с выходной мощностью от 3кВт – такое устройство в состоянии обеспечить энергией не только освещение дома или квартиры, но и работы большего числа других потребителей. Единственное «но» – это стиральные, посудомоечные машины, водонагревательные баки и электрочайники – их лучше включать порознь.

Автор статьи Александр Куликов

stroisovety.org

Схема подключения солнечных батарей

Подключая солнечные батареи, стоит продумать схему подключения солнечных батарей и учитывать все нюансы – будущую нагрузку, необходимость установки устройства, которое будет контролировать зарядку АКБ, дополнительных источников тока.

Схема подключения солнечных батарей

Существуют разные схемы солнечных батарей и способы их подключения к устройствам. Самое главное в настройке солнечной батареи – это правильно рассчитать нагрузку, настроить контроллер зарядки, контроллер, который отбирает энергию у источников.

Чтобы понять, как правильно подключить солнечную батарею, стоит рассмотреть все нюансы. Например, расскажем, почему панели могут по-разному освещаться. Кроме этого, более подробно рассмотрим виды контроллеров зарядки.



Схема подключения разнонаправленных солнечных батарей

Например, если разместить в одной плоскости несколько панелей, тогда проблем с подключением быть не должно. А когда панели находятся в различных плоскостях, тогда и работают они по-разному. Одна из них, которая находится ближе к точке с максимальной мощностью, будет освещаться больше. Она будет генерировать электричество, а часть этого электричества потом будет идти на нагрев другой панели.

Чтобы в этой схеме подключения сделать потери минимальными, наилучшим вариантом будет для каждой панели сделать по контроллеру. Но делать это нужно при условии, что панель имеет мощность больше 1 кВт, либо когда между панелями довольно большое расстояние.

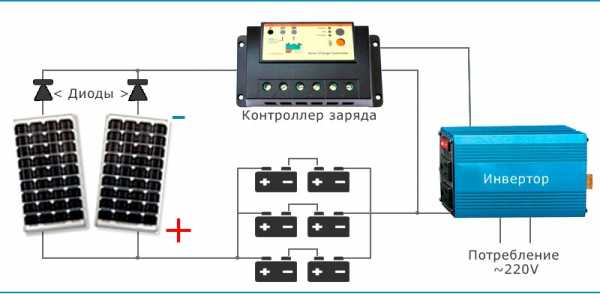

Также можно поставить отсекающие диоды. Бывает, что производители иногда устанавливают диоды в панели с самого начала, оставляют в коробке распределительной для них место. Предусмотрено, чтобы внутри между пластинами были диоды, тогда в результате будет максимальный показатель мощности. Также не будут “грется” пластины, отличающиеся низшими показателями.

Обращайте также внимание на потерю в соединениях, напряжение, когда оно падает, в проводах, расположенных в низковольтной части системы. К примеру, мы берем кабель (1 метр), у которого сечение – 4 мм2. Когда по нему проходит 80 А и напряжение составляет 12 В, то падение в “скрутках” будет достигать показателя 0,383 В, а падение напряжения будет равно 3,19%.

Контроллер зарядки в солнечной батарее

В схеме солнечной батареи нужно помнить и об установке устройства, которое контролирует зарядку АКБ. Ведь оно распределяет электрическую энергию, которая генерируется. Стоит следить, чтобы АБК всегда был заряженным, следить за его состоянием зарядки. Когда она полностью будет заряжена, тогда энергия направляется в инвертор.



Как организовать контроль зарядки при подключении солнечных батарей?

На солнечную батарею можно установить два вида контроллера: PWM (ШИМ) либо MPPT.

PWM является устройством, которое генерирует измерительные импульсы (1 Гц). такие контролеры усреднено контролируют состояние батареи.

Второй вид контроллера MPPT имеет процессор, он фиксирует точки, где проявляются показатели напряжения и тока по максимуму. Другое плечо контроллера следит, в  каком состояние находится АКБ. С помощью процессора определяются показатели напряжения, тока, которые направляются на АКБ.

Независимо от выбора контроллера, вам обеспечен комфортный режим работы вашей солнечной батареи. Контроллер MPPT имеет свой плюс – он может накапливать информацию. Также мы имеем возможность наблюдать за его работой.

Схема подключения солнечных батарей и дополнительных источников тока

Если к  схеме подсоединить иные источники электрики, тогда надежность электроснабжения становится гораздо выше. Но при появлении других устройств, которые контролируют и управляют,схема подключения солнечных батарей становится сложнее.

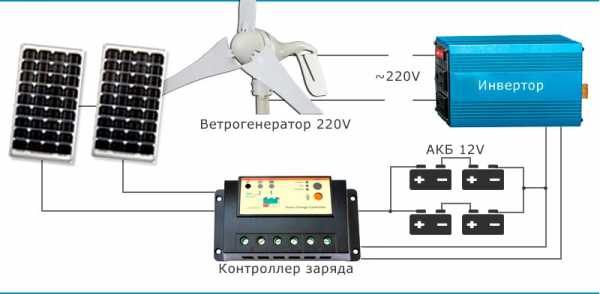

Схема подключения солнечных батарей и ветрогенератора

Если вы установили разные источники энергии, то обязаны следить, чтобы у них было одинаковое напряжение. В противном случае вам необходимо будет устанавливать контроллеры зарядки, иногда могут потребоваться даже инверторы. Схема блока АКБ поможет подстроиться под то напряжение, которое издается  всеми источниками.

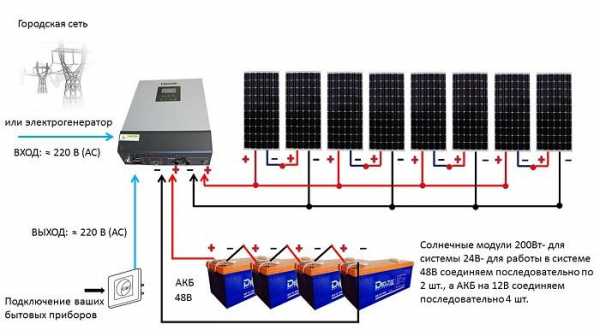

Схема подключения солнечных батарей и источника переменного тока

Слегка меняется схема, когда вы подключаете устройство, которое издает переменный ток.

Также схема солнечной батареи становится сложнее, когда вы решили непосредственно к сети централизованной подключить автономную систему. Ведь частному потребителю не предоставляется возможность  сбрасывать оставшуюся энергию. Возможны во время работы перепады напряжения, которые могут продолжаться до 1 сек. Все зависит еще от установленного переключателя, насколько он сложный.

Чем больше других источников вы подключаете, тем сложнее становится схема подключения. При сложной комплектации стоит обратить внимание на:

  1.  Характеристики источников, устройств, которые управляют, преобразовывают энергию.
  2. Надежность системы, которая включает также проблемы с утилизацией избыточной энергией.

Если вы не можете самостоятельно освоить схему подключения солнечных батарей то доверьте работу по установке специализированным компаниям. Профессионалы самостоятельно разработают схему подключения солнечных батарей, своими руками выполнят монтаж.

Рекомендуем прочесть:

www.solar-battery.com.ua

Как подключить диод шоттки к солнечной панели. Схема подключения солнечных панелей.

Подключение солнечных батарей нередко вызывает определенные вопросы, особенно когда требуется соединить несколько модулей. Кажется, что это очень сложный процесс, требующий специфических знаний. А на самом деле схема подключения очень проста, ее легко реализовать и собрать фотобатарею нужной мощности.

Существует три варианта включения батарей в общую цепь. Это последовательное, параллельное и смешанное (последовательно-параллельное) соединения.

В этом случае одноименные клеммы двух модулей соединяются между собой («плюс» с «плюсом», «минус» - с «минусом»). Далее от клемм одного из фотомодулей выводятся провода, которые и подключаются или к контроллеру заряда, или непосредственно к аккумулятору. Таким образом, можно объединять любое количество солнечных батарей, главное – соединять друг с другом только одноименные клеммы.

Эта схема подразумевает соединение «плюса» первого модуля с «минусом» второго, и вывод внешних проводов от «минуса» первого фотомодуля и «плюса» второго. Здесь также не имеет значения, сколько солнечных панелей будет объединено в одну батарею. Главное – не нарушить принцип. «Плюс» первого на «минус» второго, «плюс» второго на «минус» третьего, «плюс» третьего на «минус» четвертого и т.д. Провода от незадействованных клемм («минус» первого модуля и «плюс» последнего) выводятся на контроллер или аккумулятор.

Нередко используется и смешанная схема подключения. В этом случае для начала нужно собрать две группы параллельно соединенных модулей (объединив одноименные клеммы), а затем соединить их между собой последовательно так, как будто это единичные модули, а не группы. Количество групп (равно как и число батарей в них) может быть любым.

Зачем нужны разные соединения

Разные способы коммутации необходимы для получения нужных выходных параметров. К примеру, если требуется обеспечить мощность в 160 Вт и напряжение 12 В, а мощность одной солнечной батареи только 80 Вт при требуемых 12 В, то это означает, что нужно параллельно соединить 2 батареи. В итоге напряжение системы не изменится (12 В), а суммарная выходная мощность станет 160 Вт. Если же необходимо получить выходное напряжение не 12 В, а, скажем, 24 В, то в этом случае применяется последовательное соединение двух модулей. Смешанная схема позволяет регулировать оба параметра одновременно. Таким образом, используя разные типы коммутации можно собрать солнечную электростанцию с оптимально подходящими для работы характеристиками.

Подключение к энергосистеме дома

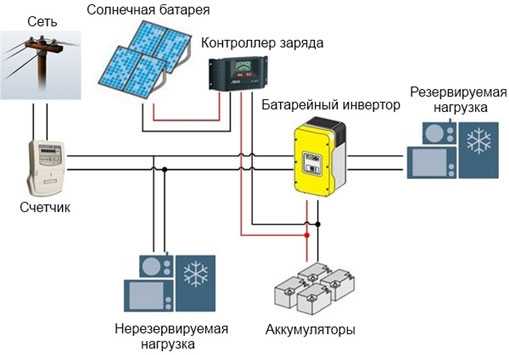

Что же касается интеграции собранного гелибатареи в энергосистему частного дома, то здесь есть несколько вариантов. Так, самой востребованной является схема с использованием контроллера заряда, батарейного инвертора и аккумуляторных батарей. Напряжение от гелиополя сначала направляется на заряд АКБ и лишь после этого передается на нагрузку.

Нагрузку, как правило, подразделяют на 2 категории: резервируемую (холодильники,

tanders.ru

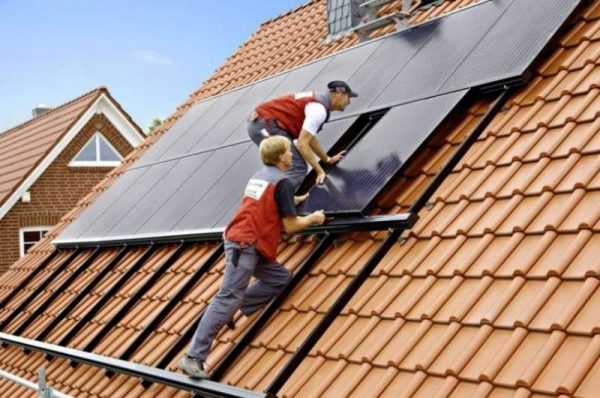

Установка солнечных панелей, их преимущества и разнообразие вариантов эксплуатации

Снабжение дома и участка световыми панелями набирает популярности ввиду своей безусловной экономической окупаемости. Однако существует ряд сомнений в плане выбора подходящей световой станции, что в большей степени касается людей, слабо знакомых с электрикой в целом. Статья призвана показать, как подключить солнечную батарею, указать на простоту ее схемы, а также дать несколько советов по монтажу, эксплуатации и уходу.

Зачем нужна световая консоль и в чем ее преимущества

Установить солнечные батареи имеет смысл с целью достижения полной энергетической автономности жилища, как правило, загородного дома. В условиях постоянного повышения тарифов на электроэнергию данный вариант представляется оптимальным – при одноразовом вложении пользователь получает практически полную независимость от электросетей общего пользования. Монтаж солнечных батарей гарантирует полное отсутствие вреда для экологии и здоровья человека, так как для выработки электричества требуется лишь естественный свет. Солнечные панели как разновидность энергоснабжения отличаются неисчерпаемостью. В связи с ростом конкуренции производителей, выпускающих данную продукцию, стоимость с повышением технологий изготовления снижается из года в год.

Схема подключения

Схема подключения солнечных батарей состоит из:

  • Модуля световой консоли, который выполняет функцию преобразования световой энергии в электрическую.
  • Аккумулятора, накапливающего полученную преобразованную световую энергию.
  • Контрольно-управляющего устройства, цель которого – прослеживать показатели заряда и разряда, относящиеся к аккумулятору. При полном заряде аккумулятора контроллер отключает подачу электричества, а если АКБ полностью разряжена, он вовсе отключает рабочий режим станции.
  • Преобразователя напряжения, цель которого – повысить напряжение с 12 В до стандартных 220 В. При таком вольтаже способна работать любая бытовая техника.

Перед тем как установить солнечные батареи и вышеуказанные приборы, между всеми элементами схемы имеет смысл подключить предохранители, чтобы перегрузки сети не причинили вреда устройствам.

Если речь идет об одной системе, то никаких сложностей схема подключения солнечных панелей в себе не несет. Главным критерием успешного электромонтажа будет соблюдение полярности проводников и присоединение того или иного разъема в соответствующий штепсель. Угол наклона солнечной батареи необходимо выбрать таким образом, чтобы большую часть дня панели были установлены максимально на солнце. Возможность корректировки угла в течение дня будет преимуществом. Притом неважно, где будет произведена установка солнечных батарей – на крыше, специальном тенте или прямо на земле.

Более сложным вариантом является подключение нескольких световых панелей и их соединение между собой. Преимуществом такого решения будет являться более длительный срок службы, а также повышенная мощность системы.

Подключение солнечных консолей можно произвести:

  • Параллельно. В таком случае необходимо соединить между собой проводники с одинаковой полярностью. Изменения напряжения в данном случае не будет.
  • Последовательно. В случае подключения солнечной батареи по такой схеме производится присоединение «плюса» к «минусу». Несмотря на простоту, на выходе можно получить уже 24 вольта, что потребует другого типа инвертора.
  • Смешанно. Это солнечные батареи, установка которых комбинирует последовательный и параллельный способ подключения в соответствующей последовательности – сначала монтируется первый вариант, а затем из полученных блок-схем осуществляется второй. Данный вариант сложнее, но позволяет добиться получения большей мощности и пропускной способности системы.

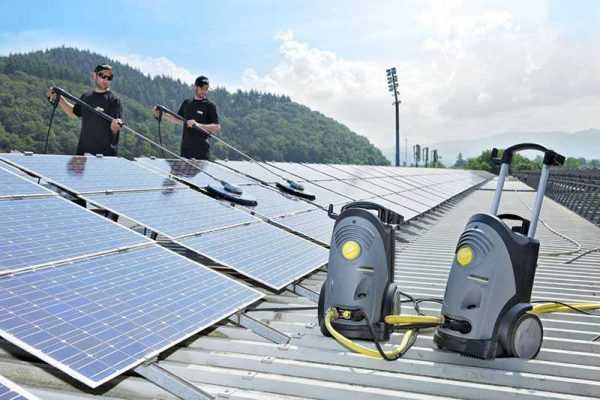

Уход и поддержание оптимальной работы световых консолей

Подобно любым системам электроснабжения, солнечная батарея должна регулярно проверяться – необходимо проводить техническое обслуживание. Как правило, это должно происходить в начале и в конце сезона эксплуатации. Световые консоли находятся на открытом пространстве, что способствует скорому загрязнению их поверхности. С целью бесперебойной работы с высоким коэффициентом полезного действия, солнечную панель необходимо регулярно очищать. Помимо этого, необходимо отслеживать состояние изоляции проводников, проводить чистку контроллеров и аккумуляторов от пылевых отложений, чтобы обеспечить наличие хорошего контакта на клеммах приборов. Пренебрежение элементарными мерами способно вывести из строя это весьма дорогостоящее оборудование.

ekoenergia.ru

Коммутация фотоэлектрических солнечных модулей | Компания "Реалсолар"

При соединении солнечных батарей необходимо понимать основы теории электрических цепей.

1. Параллельное соединение — при таком соединении напряжение в цепи соединенных параллельно солнечных батарей будет равнонапряжению одной солнечной батареи. Т.е. Если вы соединяете 2 батареи у которых при нагрузке напряжение равно 17,5 вольтто на контроллер будет подано напряжение 17,5 вольт.

Ток при таком соединении суммируется ! Т.е. если 2 батареи при хорошей солнечной освещенности выдают по 7А каждая, то суммарный ток на контроллер будет 14А.

Параллельное соединение солнечных модулей.

2. Последовательное соединение — при таком соединении напряжение в цепи соединенных последовательно солнечных батарей будет равносумме напряжений солнечных батарей в данном соединении. Т.е. Если вы соединяете 2 батареи у которых напряжение в точке максимальной мощности равно 17,5 вольт, то на контроллер будет подано напряжение 35 вольт.

Ток при таком соединении будет равен току самой слабой солнечной батареи. Например одна солнечная батарея имеет ток в точке максимальной мощности7,5А, а другая 7,3А — ток поданый на контроллер будет равен 7,3А.

Именно по этой причине не рекомендуется! подключать последовательно МОНО-кристаллические и ПОЛИ-кристаллические панели.

3. Солнечный батареи можно и нужно подключать последовательно-параллельно, если у вас много солнечных батарей, то вы сможете построить системуу которой напряжения и токи будут оптимально подобраны для вашего солнечного контроллера.

Последовательно-параллельное соединение солнечных модулей.

Про выбор солнечного контроллера читайте в нашей специальной статье «Выбор солнечного контроллера.»

5 163 просмотров Тэги: коннектор, солнечная батарея, Солнечная панель    Опубликовано: Январь 17, 2013

realsolar.ru
