Схемы зарядных устройств для автомобильных аккумуляторов. Схема зарядного устройства для мощного автомобильного аккумулятора


Мощное зарядное устройство до 20А — Поделки для авто

В интернете можно найти довольно любопытную схему зарядного устройства, подходящего для автомобильных аккумуляторов с током до 20 А. Достоинство схемы в небольшом количестве деталей, но недостаток – в их цене, ведь устройство представляет из себя регулируемый блок питания большой мощности, в основе которого всего 2 транзистора.

Для схемы нужен стабилитрон мощностью в 1 ватт, именно от его номинала зависит номинальный верхний диапазон выходного напряжения.

Чтобы снизить шумы стабилитрона, параллельно ему запаивается конденсатор. Используются 2 силовых ключа, КТ947 в качестве основного и составной КТ827 для управления транзистором.

Поскольку КТ947 уже снят с производства, то придется поискать его на радиорынках (стоить он будет недешево). В принципе, можно заменить его на аналог либо что-то менее мощное, например, 2N3055 или КТ819ГМ, но тогда отдаваемый ток будет максимум 8-10 А.

При всей простоте схемы, выходное напряжение плавно регулируется в диапазоне от 0 до 15 Вольт, а при необходимости верхний диапазон можно еще увеличить.

Выходной ток при желании можно повысить, включив параллельно транзисторы КТ947. Если подобрать к 3 транзисторам подходящий трансформатор, то получится собрать настоящее пуско-зарядное устройство для автомобиля. Если ток будет равен 60 А, а напряжение 14 Вольт, то расчетная мощность трансформатора должна быть порядка 900-1000 ватт.

Устанавливать силовые ключи нужно на теплоотводы – это обязательное условие работы схемы. А еще лучше дополнительно установить кулер.

Чтобы плавно регулировать выходное напряжение, стоит использовать резистор номиналом 4,7-22 кОм. При желании можно вместо мощного составного транзистора обратной проводимости КТ827 использовать импортные аналоги, например TIP142 или BDW83C.

Похожие статьи:

xn----7sbgjfsnhxbk7a.xn--p1ai

Мощное зарядное устройства для любых аккумуляторов

Простое, но очень мощное и качественное зарядное устройство естественно можно изготовить в домашних условиях. Представленная ниже зарядка является более крутым вариантом, чем многие промышленные.

Система состоит из двух основных частей — импульсного источника питания и схемы стабилизатора.Такая зарядка может быть использована в качестве универсального зарядного устройства для многих аккумуляторов, поскольку диапазон выходных напряжений довольно широк и составляет от 1,5 до 25-28 Вольт.

Имеется возможность ограничения/стабилизации выходного тока от 300 мА до 8/9 Ампер.Фишка зарядки в том, что процесс осуществляется методом CV/CC иными словами ток заряда будет держаться стабильным не зависимо от нагрузки, притом имеется возможность регулировки тока.

В качестве схемы управления использован готовых понижающий DC-DC стабилизатор, построенный на базе микросхем XL4016, заявленный максимальный ток до 10-12 Ампер.

Это довольно неплохой импульсный стабилизатор напряжения и тока. На плате имеется двухцветный индикатор, который показывает режим работы стабилизатора.

Выходной выпрямительный диод (сборка шоттки) и микросхема стабилизатора установлены на небольшие радиаторы, если собираетесь эксплуатировать зарядку под большие токи, то советуется заменить радиаторы на более массивные, либо организовать хорошее активное охлаждение.

Первым делом подстроечные резисторы заменил на переменные и вывел проводами, светодиодный индикатор тоже был выведен, позже они будут укреплены к лицевой панели устройства.

Импульсный источник питания собран по полумостовой схеме, на базе самотактируемого драйвера IR2153. Выход микросхемы был дополнен повторителем. Такое решение разгружает выход микросхемы, а также появляется возможность управления несколькими парами ключей, за счет большого тока управления.

Блок питания снабжен системой плавного пуска на базе реле, имеется функция защиты от КЗ с возможностью регулировки тока срабатывания защиты.

Силовой импульсный трансформатор намотан на сердечнике от ATХ450W, параметры намотки не скажу, поскольку все ровно вам придется сделать расчет под ваш сердечник. Для расчета была использована программа ExcellentIT

Расчетное выходное напряжение около 24 Вольт, поскольку на модуль китайского стабилизатора нельзя подавать напряжение выше  32-х вольт, учитывайте, что на конденсаторе будет напряжение больше расчетного.

Тип выпрямителя блока питания — однополупериодный со средней точкой, использован такой выпрямитель исключительно с целью экономии на диодах.

Расчетный ток диодной сборки 30 Ампер и более.

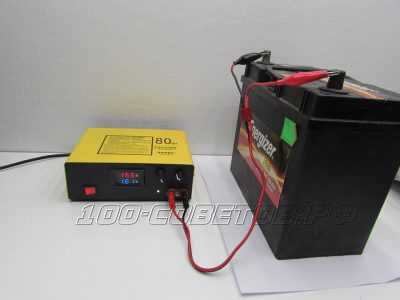

Систему дополнил дешевым вольт-амперметром (0-100В, 0-10А), а корпус позаимствован у китайской автомобильной зарядки на 8 Ампер.

Видео с процессом сборки.

Печатка — скачать…

Автор; АКА Касьян

xn--100--j4dau4ec0ao.xn--p1ai

Зарядное устройство для акб — Поделки для авто

Неоднократно мы говорили о конструкциях зарядных устройств для автомобильного аккумулятора и за это время успели предложить множество авторских вариантов строения ЗУ для автомобильных аккумуляторов.

Очередная конструкция простого, но в то же время мощного зарядного устройства с защитой от перегруза, короткого замыкания и переплюсовки питания. С переплюсовкой питания сталкивались многие автолюбители, когда по неосторожности путали плюс с минусом.

В случае дешевых, китайских зарядников или же самодельных конструкций (без защиты от переплюсовки), схема зарядного устройство моментально выйдет из строя, чтобы предотвратить это, мы приспособим систему защиты от переплюсовки, которая одновременно является защитой от перегруза и КЗ.

Схема…

В этот раз мы совместим эту схему с сетевым трансформатором и построим более мощное зарядное устройство для любых видов аккумуляторов.

Итак, в качестве трансформатора использован транс от старого и ненужного бесперебойника. Трансформатор будет включен в обратном направлении, выходная обмотка у нас будет первичной. Для начала нужно снять выходные данные трансформатора. Подключая в сеть измеряем переменное напряжение на выходе.



Вторичная обмотка обязательно имеет отвод от середины (если трансформатор от бесперебойника). Между средней точкой и одной из концов первичной обмотки напряжение обычно в пределах 6-7 Вольт, то есть, между двумя концами напряжение должно быть 2х7 Вольт.

14-15 Вольт вполне достаточно для зарядки любого автомобильного аккумулятора, даже с учетом спада напряжения после диодного выпрямителя, в таком случае мощный электролит будет компенсацией этой потери, заряжаясь до амплитудного значения.

Система защиты моментально срабатывает при появлении кзили переплюсовки питания. Силовой (полевой) транзистор в схеме не критичен, можно взять любой низковольтный N-канальный полевик с током 30-60Ампер, он не нагревается во время работы.



При нормальной работе полевик открыт , при появлении КЗ на шунте и полевике падение напряжения достаточно для срабатывания маломощного ключа, который открываясь замыкает затвор полевика на землю, этим надежно запирая его , так, что схема может находится в режиме защиты сколько угодно времени, при этом, для того , чтобы снять схему с защиты — просто нужно убрать перегруз или КЗ на выходе.

Пару слов о конструкции зарядника (блока питания и управления) .

Трансформатор — сетевой , почему не импульсный ? сетевой же громоздкий, тяжелый, но не нужно забывать — он надежней любой импульсной схемы надежность работы важнее всего. Сам трансформатор взят от старого бесперебойника, он имеет обмотку на 14 -15 Вольт с отводом от середины.

С этой обмотки свободно можно снять ампер 10-15 и даже больше, но разумеется такие токи нам не нужны, для зарядки аккума 70А/ч эффективный ток заряда 7Ампер, (десятая часть емкости самого аккумулятора).

С учетом мощности нашего транса, можно заряжать даже аккумы на 120-150 Ампер часов, но откуда взять такую мощную схему управления ? схема, которая может управлять таким большим током заряда.

Есть несколько версий строения, можно использовать импульсные регуляторы либо обычные — линейные. Импульсные хороши тем, что имеют высокий КПД (до 90%) следовательно нагрева на управляющих элементах значительно меньше, чем в линейных схемах. Но импульсные схемы сложны и недоступны многим, взамен линейные можно собрать без спец микросхем, на транзисторах из подручного хлама (дешевизна конструкции тоже не мало важный момент).

Схема довольно простая с использованием более мощных тиристоров можно снять большой ток, а с такой развязкой ток до 7-8 Ампер

Генератор построен на комплиментарной паре маломощных транзисторов , при желании можно заменить на пару КТ3102/3107 или более ходовые КТ315/361.

Тиристор обязательно устанавливают на теплоотвод, не советую выставить минимальный ток, поскольку может сорваться работа генератора.

Из-за минимального количества комплектующих, схему можно собрать буквально навесным монтажом. К стати — тиристор тоже не критичен и может быть заменен на импортный, к примеру из серии BTA с током 15- 20 Ампер и более.

На выходе сетевого трансформатора переменка, которую нужно выпрямить. для этих целей можно применить дешевые китайские мосты в алюминиевых корпусах (к примеру KBPC5012  на 50 Ампер, можно и на 30), но не смотря на приличный ток моста, он все равно будет нагреваться, поэтому желательно посадить на теплоотвод.

Автор; АКА Касьян

Похожие статьи:

xn----7sbgjfsnhxbk7a.xn--p1ai

Зарядное устройство для автомобильного аккумулятора

Простейшее зарядное устройство для автомобильных и мотоциклетных аккумуляторных батарей, как правило, состоит из понижающего трансформатора и подключенного к его вторичной обмотке двухполупериодного выпрямителя. Последовательно с батареей включают мощный реостат для установки необходимого зарядного тока. Однако такая конструкция получается очень громоздкой и излишне энергоемкой, а другие способы регулирования зарядного тока обычно ее  существенно усложняют.

Упрощенная схема зарядного устройства для автомобильных аккумуляторов.

В промышленных зарядных устройствах для выпрямления зарядного тока и изменения его значения иногда применяют тринисторы КУ202Г. Здесь следует заметить, что прямое напряжение на включенных тринисторах при большом зарядном токе может достигать 1,5 В. Из-за этого они сильно нагреваются, а по паспорту температура корпуса тринистора не должна превышать +85°С.

В таких устройствах приходится принимать меры по ограничению и температурной стабилизации зарядного тока, что приводит к дальнейшему их усложнению и удорожанию.

Описываемое ниже сравнительно простое зарядное устройство имеет широкие пределы регулирования зарядного тока - практически от нуля до 10 А - и может быть использовано для зарядки различных стартерных батарей аккумуляторов на напряжение 12 В.

В основу устройства (см. схему) положен симисторный регулятор с дополнительно введенными маломощным диодным мостом VD1-VD4 и резисторами R3 и R5.

Схема Упрощенная схема зарядного устройства для автомобильных аккумуляторов, сделанного своими руками.

После подключения устройства к сети при плюсовом ее полупериоде (плюс на верхнем по схеме проводе) начинает заряжаться конденсатор С2 через резистор R3, диод VD1 и последовательно соединенные резисторы R1 и R2. При минусовом полупериоде сети этот конденсатор заряжается через те же резисторы R2 и R1, диод VD2 и резистор R5. В обоих случаях конденсатор заряжается до одного и того же напряжения, меняется только полярность зарядки.

Как только напряжение на конденсаторе достигнет порога зажигания неоновой лампы HL1, она зажигается, а конденсатор быстро разряжается через лампу и управляющий электрод симистора VS1. При этом симистор открывается. В конце полупериода симистор закрывается. Описанный процесс повторяется в каждом полупериоде сети.

Общеизвестно, например, что управление тиристором посредством короткого импульса имеет тот недостаток, что при индуктивной или высокоомной активной нагрузке анодный ток прибора может не успеть достигнуть значения тока удержания за время действия управляющего импульса. Одной из мер по устранению этого недостатка является включение параллельно нагрузке резистора.

В описываемом зарядном устройстве после включения симистора VS1 его основной ток протекает не только через первичную обмотку трансформатора Т1, но и через один из резисторов - R3 или R5, которые в зависимости от полярности полупериода сетевого напряжения поочередно подключаются параллельно первичной обмотке трансформатора диодами VD4 и VD3 соответственно.

Этой же цели служит и мощный резистор R6, являющийся нагрузкой выпрямителя VD5, VD6. Кроме того, резистор R6 формирует импульсы разрядного тока, которые продлевают срок службы батареи.

Основным узлом устройства является трансформатор Т1. Его можно изготовить на базе лабораторного трансформатора ЛАТР-2М, изолировав его обмотку (она будет первичной) тремя слоями лакоткани и намотав вторичную обмотку, состоящую из 80 витков изолированного медного провода сечением не менее 3 мм² с отводом от середины. Трансформатор и выпрямитель можно заимствовать также из подходящего по мощности источника питания. При самостоятельном изготовлении трансформатора можно воспользоваться следующей методикой расчета - в этом случае задаются напряжением на вторичной обмотке 20 В при токе 10 А.

Конденсаторы С1 и С2 - МБМ или другие на напряжение не менее 400 и 160 В соответственно. Резисторы R1 и R2 - СП 1-1 и СПЗ-45 соответственно. Диоды VD1-VD4 -Д226, Д226Б или КД105Б. Неоновая лампа HL1 - ИН-3, ИН-ЗА; желательно применять лампу с одинаковыми по конструкции и размерам электродами - это обеспечит симметричность импульсов тока через первичную обмотку трансформатора.

Подробная схема зарядного устройства.

Диоды КД202А можно заменить на любые из этой серии, а также на Д242, Д242А или другие со средним прямым тоном не менее 5 А. Диод размещают на дюралюминиевой теплоотводящей пластине с полезной площадью поверхности рассеяния не менее 120 см². Симистор также следует укрепить на теплоотводящей пластине примерно вдвое меньшей площади поверхности. Резистор R6 - ПЭВ-10; его можно заменить пятью параллельно соединенными резисторами МЛТ-2 сопротивлением 110 Ом.

Устройство собирают в прочной коробке из изоляционного материала (фанеры, текстолита и т.п.). В верхней ее стенке и в дне следует просверлить вентиляционные отверстия. Размещение деталей в коробке - произвольное. Резистор R1 (зарядный ток) монтируют на лицевой панели, к ручке прикрепляют небольшую стрелку, а под ней - шкалу. Цепи, несущие нагрузочный ток, необходимо выполнять проводом марки МГШВ сечением 2,5-3 мм².

Схема автоматического зарядного устройства для автомобильных свинцовых аккумуляторов.

При настраивании устройства сначала устанавливают требуемый предел зарядного тока (но не более 10 А) резистором R2. Для этого к выходу устройства через амперметр на 10 А подключают батарею аккумуляторов, строго соблюдая полярность. Движок резистора R1 переводят в крайнее верхнее по схеме положение, резистора R2 - в крайнее нижнее, включают устройство в сеть. Перемещая движок резистора R2, устанавливают необходимое значение максимального зарядного тока.

Заключительная операция - калибровка шкалы резистора R1 в амперах по образцовому амперметру.

В процессе зарядки ток через батарею изменяется, уменьшаясь к концу примерно на 20%. Поэтому перед зарядкой устанавливают начальный ток батареи несколько больше номинального значения (примерно на 10%).

Окончание зарядки оправляют по плотности электролита или вольтметром - напряжение отключенной батареи должно быть в пределах 13,8-14,2 В.

Вместо резистора R6 можно установить лампу накаливания на напряжение 12 В мощностью около 10 Вт, разместив ее снаружи корпуса. Она показывала бы подключение зарядного устройства к аккумуляторной батарее и одновременно освещала рабочее место.

Поделитесь полезной статьей:

Top

fazaa.ru

РадиоДом - Сайт радиолюбителей

Устройство с электронным управлением зарядным током, выполнено на базе тиристорного фазоимпульсного регулятора мощности. Оно не содержит редкие радиокомпоненты, при заведомо рабочих деталях не требует налаживания. Зарядное устройство позволяет заряжать АКБ током от 0 до 10 ампер, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы и просто блока питания на все случаи жизни.

Добавлено: Сегодня | Просмотров: 31 | Зарядное устройство

Устройство в условиях хранения аккумулятора в зимнее время позволяет автоматом подключать его на зарядку при понижении напряжения и также автоматом отключать зарядку при достижении напряжения, соответственного полностью заряженному аккумулятору. Схема обеспечивает 2 режима работы — ручной и автоматический.

Добавлено: 01.07.2018 | Просмотров: 817 | Зарядное устройство

Схемы зарядных устройств для автомобильных АКБ довольно распространены и каждая обладает своими достоинствами и недостатками.  Большинство простейших схем зарядных устройств построено по принципу регулятора напряжения с выходным узлом, собранным на тиристорах или мощных транзисторах. Эти схемы обладают существенными недостатками - ток заряда непостоянен и зависит от достигнутого на АКБ напряжения.

Добавлено: 27.06.2018 | Просмотров: 537 | Зарядное устройство

При зарядке автомобильных АКБ производители рекомендуют поддерживать средний зарядный ток на постоянном уровне. Обычно в стабилизаторах тока в качестве регулирующего элемента используют транзистор, но в процессе работы на нем рассеивается большая мощность, снижая КПД устройства и в связи с этим приходится применять огромные радиаторы.

Добавлено: 25.06.2018 | Просмотров: 651 | Зарядное устройство

В статье представлена схема автомобильного зарядного устройства для мобильного телефона работающего от прикуривателя автомобиля. Схема данного устройства типовая и может немного отличатся у отдельных производителей. При включении зарядного устройства в гнездо прикуривателя без телефона, горит зеленый светодиод (G).

Добавлено: 25.03.2018 | Просмотров: 705 | Зарядное устройство

Правильное соблюдение режима эксплуатации аккумуляторных батарей (АКБ), и главное, режима зарядки, гарантирует их безотказную работу в течение всего срока службы. Зарядку АКБ производят током, значение которого можно определить по формуле: I=0,1*Q. Где I - средний зарядный ток в амперах., а Q - паспортная электрическая емкость АКБ в ампер-часах. Например, АКБ ёмкостью 70 ампер-час заряжают током не более 7 ампер.

Добавлено: 25.03.2018 | Просмотров: 2038 | Зарядное устройство

Описываемое зарядное устройство было разработано для восстановления и заряда АКБ автомобилей и мотоциклов. Его главная особенность — это импульсный ток заряда, что положительно сказывается на времени и качестве регенерации АКБ. В новой разработке использована схема на составных тиристорах, расширена полоса регулирования, не требуются мощные охлаждающие теплоотводы.

Добавлено: 11.03.2018 | Просмотров: 1917 | Зарядное устройство

radiohome.ru

зарядное устройство для автомобильного аккумулятора

Опубликовал admin | Дата 5 июня, 2012

     Здравствуйте дорогие читатели. Хочу предложить вашему вниманию зарядное устройство для автомобильных аккумуляторов. Схема управления тиристором заимствована от ранее выпускаемого промышленного зарядного для автомобилей. Схема простая и при отсутствии ошибок монтажа, начинает работать сразу.

     Схема имеет защиту от короткого замыкания соединительных проводов на транзисторе VТ3. Когда аккумулятор не подключен, напряжение между точками 6 и 7 отсутствует – транзистор VТ3 закрыт и релаксационный генератор, собранный на аналоге однопереходного транзистора (VТ1, VТ2) не работает. Тиристор закрыт. При подключении аккумулятора, VT3 открывается, запускается генератор и на выходе появляются импульсы заряда. Зарядный ток регулируется резистором R1. Резисторы R9 и R10 рассчитаны так, что транзистор VT3 открывается при напряжении на аккумуляторе примерно 10 вольт. Если аккумулятор разряжен ниже десяти вольт, то для запуска схемы на короткое время нужно нажать на кнопку принудительного запуска SB1. В качестве выпрямительного моста можно применить четыре диода Д242А или другие им подобные с максимальным прямым током десять ампер. Добавочное сопротивление — Rдобавоч. можно рассчитать по формуле 1. Сопротивление шунта рассчитывается по формуле 2.

      Но здесь есть большое «НО». Большинство авторов простых, да и не простых, зарядных устройств, использующих импульсное регулирование зарядного тока, культурно умалчивают, чем и как можно замерить ток далеко не синусоидальной формы (Фото 1). Просто рисуют в схемах значок амперметра и все, а дальше,… как хотите. Для замера зарядного тока такой формы необходим амперметр среднеквадратичного (действующего) значения тока, с помощью которого можно точно откалибровать самодельный амперметр. Поэтому у нас все примерно, хотя для зарядного устройства те методы калибровки амперметра, которые я хочу вам предложить, вполне подойдут. И так, нам будет нужна автомобильная фарная лампочка на 24 вольта (для зарядного на 12В) мощностью порядка ста ватт и фоторезистор с омметром, можно мультиметром и еще блок питания, способным отдать в нагрузку постоянный ток равный току заряда вашего аккумулятора. Собираем схемку показанную на рисунке 1 (в лампе используем обе нити накала, ближнего и дальнего света). Включив блок питания, выставляем ток, проходящий через лампу равный, ну например — пять ампер, и замеряем сопротивление освещенного фоторезистора Rф. Лампу и фоторезистор для замеров лучше поместить в коробку (получится своего рода резистивный оптрон), если лампочка будет гореть слишком ярко, при выбранном вами токе, то надо будет подключить еще одну. Лучше чтобы лампы горели в четверть накала. Теперь этот «оптрон» подключаете к своему зарядному и выставляете такой ток, при котором сопротивление фоторезистора будет равно первоначальному значению Rф.     Теперь спокойно калибруете свой амперметр так, чтобы он показывал тоже пять ампер. При увеличении или уменьшении тока относительно пяти ампер, прибор уже будет врать, так как при изменении величины зарядного тока изменяется не только амплитуда зарядных импульсов, но и их форма. Второй способ калибровки заключается в измерении температуры разогрева нагрузочного резистора (например — ПЭВ) при прохождении через него определенного тока. Надеюсь вам понятно. Сперва замеряем температуру нагрузи при прохождении заданного постоянного тока, а потом с зарядного, подаем такой ток, при котором температуры совпадут. Далее калибруем амперметр. Для нас важно знать номинальное действующее значение зарядного тока для данного аккумулятора т.е. Iзаряда = 0,1емкости аккумулятора. И чтобы там не говорили, а степень заряженности данного аккумулятора, можно определить только по плотности электролита. Рисунок печатной платы показан на Рис.2, а вид его на фото2 и 3 (правда еще не дорисована передняя панель). До свидания. К.В.Ю.

Калибровка амперметра, дополнение

Откалибровать амперметр теперь можно с помощью самодельного среднеквадратичного амперметра.

Обсудить эту статью на - форуме "Радиоэлектроника, вопросы и ответы".

Просмотров:236 032

www.kondratev-v.ru

Схемы зарядных устройств для автомобильных аккумуляторов

Доброго времени суток всем автолюбителям! Если у вас есть свой автомобиль, значит, есть и аккумулятор. А если есть аккумулятор, значит, его нужно заряжать. Большинство автолюбителей используют заводские зарядные устройства. Но ведь его можно изготовить и самому. Для этого нужна схема зарядного устройства для автомобильного аккумулятора, инструмент и желание его сделать.

Содержание

Какие бывают зарядные для аккумуляторов

Как вы знаете, генератор заряжает АКБ на 85-90%. И чтобы не допустить потери емкости, его нужно периодически подзаряжать. Например, вы определяетесь, какой аккумулятор лучше купить, и выбор падает на кальциевый. В этом случае, стоит знать, что его рекомендуется заряжать каждые 2-3 месяца. А если этого не делать – через год батарея пойдет на свалку. Т.е. без зарядного устройства обойтись не получится.

Давайте разберемся, какие вообще существуют зарядные устройства, в чем их основные отличия, достоинства и недостатки.

По типу, они делятся на 2 большие группы:

  • импульсные зарядные устройства;
  • трансформаторные.

В свою очередь, они также могут быть разных видов. Давайте их рассмотрим.

Импульсные зарядные устройства

Принцип работы импульсного устройства заключается в зарядке аккумулятора на малых токах. Поэтому, отпадает необходимость использования большого трансформатора. А следовательно, они обладают компактными размерами и малым весом. Кроме того, многие модели оснащены функцией десульфатации восстанавливающей емкость аккумулятора.

Из недостатков, стоит отметить сложность ремонта. Принципиальная схема импульсных зарядных устройств, довольно сложная, поэтому без соответствующих знаний с ней будет сложно разобраться.

Трансформаторные устройства

В основе работы лежит трансформатор, который преобразовывает высокое напряжение в низкое. Отсюда большой вес и немалые габариты. Электрическая схема таких устройств, довольно простая, поэтому их легко ремонтировать и при желании можно собрать самостоятельно, воспользовавшись заводской схемой.

Основное различие этих приборов в реализации регулировки тока:

  • тиристорная регулировка – сейчас используется редко, т.к. есть более совершенные аналоги;
  • транзисторная – эта схема очень популярна, в ее основе лежит использование шим контроллеров;
  • ступенчатая – регулировка напряжения делается механически, за счет добавления или уменьшения обмоток трансформатора.

Большое преимущество трансформаторных устройств в их простоте и надежности.

Десульфатирующее устройство

Большой плюс, когда зарядное устройство для автомобильного аккумулятора умеет работать в режиме десульфатации. Если вы не знаете – это разрушение сульфатов серной кислоты, которые образуются на свинцовых пластинах после глубоких разрядов АКБ.

Принцип работы десульфатирующего устройства довольно прост. В первый период, когда диоды открыты, аккумулятор заряжается, а во второй разряжается малым током. Например, ток заряда 10А, а для разряда – 1А. При желании, можно сделать его своими руками.

Для этого понадобятся:

  • трансформатор мощностью от 200 Вт;
  • реле для защиты АКБ от разрядки;
  • диоды;
  • переменный резистор для регулировки напряжения;
  • амперметр;
  • стабилитроны.

В этой схеме нужно предусмотреть радиаторы для охлаждения транзисторов.

Самодельные устройства

В интернете можно найти множество схем для изготовления зарядных для АКБ своими руками. Давайте сделаем небольшой обзор самых популярных и простых вариантов.

Популярные способы:

  • самодельные зарядные из компьютерного блока питания. Один из самых простых вариантов. Для его изготовления потребуется минимум запчастей, т.к. он делается на базе готовой платы. На выходе можно получить регулируемое и мощное устройство;
  • на диодах. Самая простая схема, включает диод, проводящий ток в одну сторону и обычную электролампу. Конечно, ее можно использовать лишь в экстренных случаях. Более совершенное устройство можно получить, используя понижающий трансформатор и выпрямительный диод на ток от 20 ампер;
  • любительские устройства для аккумуляторов, основанные на использовании трансформаторов.

Браться за собственноручное изготовление зарядного устройства для аккумулятора, имеет смысл лишь в том случае, если у вас есть соответствующие знания. Иначе можно получить неожиданные результаты.

Если вы все же решите делать его самостоятельно, стоит учесть несколько деталей:

  • прибор должен быть регулируемым;
  • его электрическая схема должна включать стабилизатор зарядного тока. Она нужна для того, чтобы ограничивать подаваемый на АКБ ток по мере его зарядки;
  • для мощного зарядного, необходимо предусмотреть систему принудительной вентиляции. Обычных радиаторов может не хватить.

Давайте рассмотрим несколько примеров изготовления альтернативы заводским приборам.

Зарядное из блока компьютерного блока питания

Один из доступных способов изготовления зарядного устройства своими руками – сделать его на базе компьютерного блока питания. Давайте разберемся, как его изготовить.

Понадобится:

  • блок питания;
  • переменный резистор на 33 и 68 кОм;
  • предохранитель на 10А;
  • два крокодила и провода для их подсоединения к плате;
  • паяльник;

Мощность блока питания должна быть не меньше 150Вт, иначе он просто не сможет выдать достаточного напряжения для автомобильных аккумуляторов.

Подготовка

Самое главное, найти подходящий блок питания. Это определяется по шим-контроллеру, установленному на плате. Чтобы сделать самодельное зарядное устройство, подойдут:

  • TL494;
  • KA7500;
  • TL495;
  • MB3759;
  • UTC51494;

Либо их аналоги. Кстати, в обозначении микросхемы важны цифры – буквы могут быть другими. Если шим-контроллер подходящий, нужно проверить исправность блока питания. Для этого нужно взять основной разъем блока и замкнуть зеленый провод с любым черным. Блок должен запуститься без компьютера.

Переделка платы

Когда вы достанете плату, первым делом нужно избавиться от всех лишних проводов. Легче всего их выпаять мощным паяльником. Для этого, нужно расплавлять припой с обратной стороны платы и аккуратно вытягивать проводки.

Максимальное напряжение, которое может выдать компьютерный блок питания – 12В. А этого для зарядки мало, т.к. нужно 14,5В. Поэтому потребуется отключить на плате защиту от повышения напряжения.

Для этого:

  • находится 13, 14 и 15 ноги шим контроллера TL494;
  • тестером определяется +5В, которые к ним подходят;
  • дорожка перерезается.

После этого, нужно отпаять от первой ноги два резистора и впаять переменные резисторы на 33 и 68 кОм. К резистору на 33 кОм подключается регулятор.

Теперь нужно сделать выводы для подключения платы к АКБ. Для этого подойдет кабель с сечением в 2,5 мм2. Меньше брать не стоит. На плате находится вывод 12 В и земля, к которым нужно припаять эти провода. С другой стороны, к ним присоединяются крокодилы. Для защиты от замыкания, на плюсовую клемму желательно установить предохранитель на 10А.

После этого, блок собирается. Таким образом, можно своими руками сделать простейшее регулируемое зарядное для автомобильных батарей. Его можно усовершенствовать, добавив к электросхеме блок автоматического понижения выходящего тока и вольтметр.

Простое зарядное на диодах

Как уже писалось выше – заряжать аккумулятор таким способом, стоит лишь в экстренных случаях. Для изготовления понадобится:

  • автомобильная лампа на 12В;
  • зарядное от ноутбука – используется как диод;
  • провода.

Последовательность подключения к батарее:

  • плюс от зарядки подключается к плюсовой клемме напрямую;
  • минус, подключается через лампу.

И все – такая вот схема простого зарядного устройства. Заряжаться аккумулятор будет 6-8 часов. При подключении, важно не перепутать плюс с минусом.

Таким образом, при желании, можно самому сделать полноценное зарядное для машины. Пусть даже и самое простое. Самое главное, что им можно зарядить свой аккумулятор. Но если вы сомневаетесь в своих силах – лучше приобрести заводской прибор. Тем более цена на них не такая уж и высокая.
