Монтаж электропроводки на кухне – особенности и нюансы. Схема электропроводки на кухне

Электропроводка на кухне – особенности и важные нюансы + Видео

Вот и пришло время заняться столовой комнатой – одной из самых важных комнат в доме! Вы так долго ждали этого момента и намерены сделать для себя здесь красивый и уютный уголок. Что надо знать об электропроводке на кухне – читайте далее.

Электропроводка на кухне – техника в исправном состоянии

Любой электрик скажет, что лучше делать проводку «с нуля». Ведь в стадии ремонта не так обидно «потрошить» стены, и вы точно не сможете повредить старый кабель. Проводка под технику на кухне – это самая большая головная боль электриков. Ведь именно это любимое для всех домочадцев место в доме является зачастую самым главным потребителем электроэнергии. Именно кухня становится огромным складом для скопления разного вида бытовой техники. В наше время успешно пользуются спросом и электроплиты, и кофеварки с мультиварками.

Не обойтись в столовой комнате и без холодильника, а уж для облегчения труда и создания уюта опытные хозяйки закупают телевизоры и посудомоечные машины, кухонные комбайны и электрочайники. И этот список можно продолжать до бесконечности. «Нашествие» бытовых товаров, которые как будто отвоевывают свою территорию на вашей кухне, заставляет специалистов все больше и больше заботиться об исправности и безопасности устанавливаемой электропроводки. Особенно в условиях чрезмерной нагрузки.

Появляющаяся в больших количествах на кухне бытовая техника делает электропроводку уязвимой. Что надо делать в таких случаях – читайте далее. Итак, шутки шутками, но ошибка в проводке может стоить вам дорого. Пострадать могут не только электроприборы, но и ваши родные и близкие, в случае, если начнется пожар. Так что настраиваемся на серьезный лад и приступаем к созданию главного документа – схемы для электропроводки на кухне.

Очень кстати будет, если вы именно сейчас только приступили к ремонту – сразу же проложите и пластиковые трубки (они необходимы при укладке кабеля), и сделаете выходы к тем самым местам, где и будут находиться ваши бытовые приборы. Не забудьте уточнить у специалиста, на какую мощность можно рассчитывать, а также какое количество любимых электроприборов можно установить. Не будет проблем с проводкой, если вы делаете все с чистого листа.

Если же планируете нагружать старые электрокабели, то лучше пересмотрите все досконально, чтобы, включая электрочайник с микроволновой печью, не делать постоянные забеги к щиту с выключающимися пробками.

Лучшие советы для чайников

Какие бы оценки в школе вы не получали по физике, ваша «5» в аттестате не поможет добиться желаемого, если не взять на вооружение основные советы специалистов. Те, кто «съел на этом собаку», порекомендуют четко придерживаться правил безопасности и не идти на компромиссы с совестью, говоря себе, что средств на хорошую электропроводку больше нет.

1. Для главной комнаты, где собирается ежедневно вместе вся семья, в идеале сделать отдельную электропроводку. Электрик-профессионал посоветует мощный электропривод и дополнительный, отдельный, автомат (с его помощью будет отключаться электропитание в экстренных случаях).
2. Если вы хотите скрыть провода в стенах, то, как минимум позаботьтесь об усиленной (двойной) изоляции и проследите, чтобы на эти стены не попадала вода. Многие хозяйки любят облагораживать кухню керамической плиткой, которая хорошо держит и не пропускает влагу. Плюс, как в самом лучшем сне электрика, можно добиться, чтобы каждый бытовой электроприбор был оснащен и своей собственной розеткой и проводом для заземления.
3. Хотите спокойно готовить и не бояться за себя и новинки технологического прогресса? Тогда перестаньте пользоваться без особой надобности на кухне удлинителями (или «тройниками»). Евророзетки решат проблемы с подключением зарубежной бытовой техники, и лучше будет, если вы сразу же выберете термоустойчивые (пластиковые) варианты.
4. В любом случае доступ к розеткам должен быть свободен, чтобы в случае короткого замыкания не пришлось двигать кухонную мебель, пытаясь судорожно найти, к чему подключена, к примеру, электроплита или холодильник. Как вариант, можно рассмотреть установку розеток и поверх мебели, что тоже очень удобно.
5. Если вы не уверены, что схемы, подсмотренные мельком и краем глаза в интернете, вас спасут от непредвиденных ЧП на кухне, то лучше вызовите специалиста, который за отдельное финансовое вознаграждение избавит вас от нежелательных последствий и пренеприятнейших сюрпризов.
6. Делайте проводку не на год или два – учтите, что новые технологии не стоят на месте, а значит, вам грозит реальная опасность не устоять перед соблазном и купить еще какую-то разработку в области кухонной техники. Поэтому лучше сделать несколько розеток, несколько отдельных линий и не думать потом о штробировании стен (пробивании отверстий под проводку).

Узнайте, как своими руками сделать всю электрику дома и в квартире.

Как решать возникшие проблемы?

Если у вас слишком маленькая по метражу кухня, а вся проводка старая, то не пытайтесь добавить к уже имеющемуся багажу приборов стиральную машину, кондиционер, мощную вытяжку или еще что-либо. Конечно, с ними жизнь становится веселее и удобнее, но обойтись без них на кухне в принципе тоже реально. Если же вы никак не можете себе отказать в удовольствии, то во избежание внеплановых отключений электричества, вам придется или переделать заново всю проводку, составив и утвердив новый проект, или установить дополнительные кабели и провода.

Если вы выбрали второй вариант, то «раскурочить» стенку вам все-таки придется. Потому как для монтажа новых, нужно добраться до старых кабелей, а предыдущие линии уже находятся под слоем краски и штукатурки. Тоже самое касается и варианта с новой планировкой кухни, когда на основе маленькой столовой комнаты происходит расширение за счет коридора или других помещений. В таком случае, зачастую, также необходимо переподключать приборы, устанавливать новые источники освещения, а значит, и тянуть по стенам и потолкам новые линии.

Если схема не по зубам, советуем не сдаваться

Типовая схема под названием «электропроводка на кухне» может не сразу вам покориться. Поэтому обращаем ваше внимание на некоторые важные детали – провод для заземления не должен нигде коммутироваться (никаких автоматов), он должен идти на шину заземления или нулевую шину. Нельзя при ремонте ликвидировать старую систему заземления – новая проводка, если нет доступа к входному распределительному устройству в доме, должна быть распланирована с учетом имеющейся системы.

Если вы не знаете, где точно у вас проходили провода, то имейте в виду, что ранее электрики частенько предпочитали использовать для проводки межпанельные щели. К электроплите, по традиции еще советских времен, обычно прилегала специальная труба, проложенная через стяжку в вашем полу. Будьте готовы и к тому, что в вашей старой схеме проводки провода заходят в квартиру через верх, и кабели проложены под потолком. Так что, берясь за работу, не пытайтесь бездумно крошить стены в вашей кухне, учтите вышесказанное!

Если вы не знаете также различия между алюминиевыми и медными проводами – то вообще не приближайтесь близко к проводке, а доверьтесь специалистам. Поверьте, так будет безопаснее для всех. Ну, а для собственного успокоения после окончания ремонта потребуйте от электрика схему новой проводки для ваших будущих поколений, с обязательным указанием мест размещения кабеля, розеток, и т.д.

Оцените статью: Поделитесь с друзьями!

remoskop.ru

электрика своими руками, ремонт и разводка, монтаж и замена своими руками, видео-инструкция

Проводке на кухне следует уделить особое внимание, в противном случае, могут возникнуть проблемы в будущемСегодня кухня является главным потребителем электроэнергии в доме, так как она подразумевает использование большого количество электроприборов. Грамотное устройство электропроводки для современной кухни поможет избежать многих неприятных ситуаций, влекущих за собой возникновение пожара.

Количество электроприборов на кухне уже сегодня довольно велико, кроме того, неуклонно растетКогда-то давно из электрооборудования на кухне был лишь холодильник и лампа общего освещения. Современная обустроенная кухня же включает в себя множество электроприборов разной мощности. Сегодня сложно себе представить кухню без холодильника, электрочайника, кухонного комбайна или отдельных его составляющих, плиты СВЧ и небольшого телевизора. Более того, часто на кухнях используются электродуховки и электрические варочные панели вместо привычной газовой плиты, а также устанавливаются стиральные и моечные машины. Для того чтобы использование всех кухонных электроприборов было безопасным, капитальный ремонт кухни необходимо начинать с грамотного устройства электропроводки.

Благодаря всему изобилию используемой на кухне электротехники, она стала главным местом в доме, заслуживающим большого внимания в плане обеспечения безопасности. А самым уязвимым местом в общей электросети всего дома может стать неграмотно смонтированная электропроводка на кухне.

Специфика устройства кухонной электропроводки

Еще не так давно на кухне было достаточно одной розетки для холодильника и одного выключателя общего освещения. Сегодня же все кардинально изменилось: помимо общего освещения на кухне обязательно предусматривается подсветка рабочего места и местное освещение всех зон, а помимо холодильника на кухне установлено немало мощных электроприборов.

Чтобы обеспечить комфорт и не сжечь электропроводку в доме, при ее устройстве нужно учитывать соответствие суммарной мощности электроприборов сечению проводов.

Устройство электропроводки на кухне

Электрику для кухни необходимо продумать и спланировать еще до начала монтажно-строительных работ, учитывая все нюансы:

• Необходимо рассчитать суммарную мощность всех электроприборов, используемых в доме с учетом того, что их может стать больше. Вероятность того, что все приборы в доме будут использоваться одновременно, ничтожно мала, но расчет необходимо проводить на все.
• Нужно выяснить степень мощности электропитания самого дома.

На специфику монтажа электропроводки для кухни влияет наличие приборов, дополнительно работающих на природных ресурсах (газовая плита, раковина, моечная и стиральная машина). Поэтому, вся разводка электропроводов на будущей кухне должна проходить под потолком, во избежание возникновения чрезвычайных ситуаций. К розеткам и выключателям провода подводятся строго по вертикали.

Все провода, которые будут использоваться в устройстве электропроводки на кухне должны иметь двойную изоляцию и укладываться в защитные гофрированные трубы.

Вся электропроводка на кухне должна быть скрытой. Провода в защитных гофрах вкладываются в подготовленные заранее штробы. Такой способ монтажа позволит качественно защитить проводку от механических повреждений и изолировать ее от случайного попадания образующейся влаги.

Какой проводке стоит отдать предпочтение

Трехфазная сеть способна выдержать значительные нагрузки

Намного предпочтительнее, если в дом подведена трехфазная сеть. Это бывает когда вместо газовой плиты на кухне установлена электропечь. В данном случае поступающей энергии хватит, даже если все приборы в доме будут работать одновременно.

При однофазной сети свои потребности придется ограничить, так как при максимальном токе электросчетчика 50А максимальная позволенная мощность – 220В х 50А = 11кВт. В случае с трехфазной сетью возможности увеличиваются в 3 раза.

Суммарный подсчет мощности электроприборов

Из опыта профессионалов давно известно, что на кухню следует проводить от щитка отдельную линию. Так делали во время массового «внедрения» в кухонное помещение автоматических стиральных машин.

В эпоху современности потребление энергоресурсов значительно возросло в силу появившихся в каждом доме новых электроприборов.

Если в доме применяется энергосберегающее электрооборудование (категории А или А+) и освещение производится при помощи энергосберегающих ламп, экономящих энергию на освещении, то подсчет суммарной мощности электрооборудования будет выглядеть следующим образом:

  № п/пНаименованиеМощность потребления, кВт

1	Телевизор	0,07
2	Холодильник	0,1
3	Освещение	0,15
4	Система теплого пола	0,7
5	Посудомоечная машина	1
6	Тостер	1,5
7	Микроволновая печь	2
8	Электрочайник	2
9	Электрогриль	2
10	Водонагреватель	2
11	Утюг	2
Итого:		13,52



Это не значит, что все электрооборудование должно работать одновременно, но в редких случаях это возможно (к примеру, когда приходят гости).

Не стоит забывать, что помимо кухни, от электросчетчика запитан весь дом, где также потребляется энергия.

Расчет электропроводки для современной кухни

Электросчетчик позволит контролировать расход электричестваЕсли исходить из максимального тока стандартного электросчетчика, рассчитанного на 50 А и округлить максимальную мощность нагрузки до 11 кВт, то в данном случае, для кухни будет вполне достаточного трехпроводного медного кабеля сечением 6 мм2 (кабель ВВГ НГ 3 х 6). Если установить более мощный электросчетчик с расчетом нагрузки в 14 кВт, будет необходим медный кабель ВВГ НГ 3 х 10 (с сечением в 10 мм2).

Внимание: категорически запрещается заземлять заземляющие и нулевые рабочие провода разных линий.

Если обще-домовой щиток не обеспечен системой заземления TN-S или TN-C-S и в системе электропроводки отсутствует нулевой защитный провод, то в устройстве кухонной электропроводки можно использовать двухпроводный кабель ВВГ НГ 2х6 или 2 х 10 (в зависимости от максимального тока электросчетчика). Однако не стоит забывать о том, что в будущем общая домовая электропроводка может модернизироваться и лучше предусмотреть это заранее, заложив трехпроводный кабель.

Электрощиток или распределительная коробка

Распределительный щит на кухне в некоторых ситуациях может очень пригодиться

Распределительная коробка или электрощиток нужен на кухне для удобства работы. Установка электрощитка позволит обеспечить управление электропитанием каждой розетки и выключателя, а в распределительной коробке лишь соединяются шлейфы освещения и розеток, но она не обеспечит защиту по отдельным цепям. При необходимости что-то починить, придется отключать электропитание всего помещения.

Запрещено подключать под один контактный зажим на щитке заземляющий и нулевой рабочий провод.

На входе электрощитка необходимо установить автоматический выключатель, рассчитанный на максимальный ток нагрузки (50 А). Каждый шлейф (параллельное соединение не более 5) розеток подключается к отдельному выключателю – автомату на 25 А. Шлейфы розеток делаются медным кабелем ВВГ НГ 3 х 2,5. Цепи освещения можно подключить к автоматическому выключателю мощностью в 6 А параллельно или выделить отдельно цепи местного и общего освещения, подключив их каждую к своему выключателю на 6 А. Цепи освещения делаются медным кабелем ВВГ НГ 3 х 1,5.

Следует помнить, что место установки электрощитка обязательно должно быть легкодоступным.

Кухня является помещением повышенной влажности, поэтому вместо обычных выключателей – автоматов лучше поставить дифференциальные. В случае деградации изоляции электрооборудования, они защитят от поражения электротоком.

Контактные соединения

Выключатели и розетки для кухни важно правильно выбрать и грамотно установить. Критерии выбора:

• При выборе розеток нужно обратить внимание на показатели величины тока. Она должна составлять не менее 16 А. Для более длительного срока службы следует выбирать розетки с никелированными подпружиненными ламелями на керамической основе.
• Выключатели могут быть рассчитаны на меньшие показатели величины тока, чем розетки.
• Розетки и выключатели для кухни лучше брать двойные внутренние, чтобы их механизмы как можно меньше выступали за плоскость стены. Это защитит их от механических повреждений при перестановках мебели, а также при выходе из стоя одной из секций, обеспечит возможность резерва.

Схема размещения розеток на кухне

Правила установки:

1. Правила установки контактных соединений подразумевают монтаж розеток на высоте 300 - 400 мм от пола, а выключателей – 800-900 мм. Однако устройство электропроводки в кухонном помещении включает в себя некоторые нюансы: розетки должны быть установлены таким образом, чтобы в дальнейшем их не загораживала мебель и техника, а также, чтобы длины проводов электропитания были минимальны.
2. Розетки, которые устанавливаются внутри тумбы мойки, должны иметь защиту от влаги.
3. Розетку под вытяжку можно установить на высоте 1800 – 2000 мм от пола, розетки для настольных электроприборов (электрочайник, тостер, кофеварка, СВЧ) – на 150 мм от столешницы. Розетки для стиральной и моечной машины устанавливаются на расстоянии 400 мм от пола, для настенного телевизора – на высоте 2000 мм.
4. Розетки для кухонных светильников размещаются над верхними шкафами так, чтобы они не были заметны.
5. Выключатель общего освещения устанавливается на стандартной высоте и на расстоянии в 100 – 150 мм от дверного косяка.
6. Выключатели местного освещения устанавливаются в легкодоступных местах, например – на боковой поверхности шкафов или возле розеток над столешницей.
7. Для мебельного освещения устанавливается отдельный выключатель.

Количество розеток

На кухне розеток много не бывает. Могут появляться новые электроприборы, может возникать необходимость в подзарядке девайсов или подключении приборов, не имеющих отношения к кухне, например – аудиоустройств. Чтобы в конечном итоге новенькая кухня не была загромождена удлинителями и перекрученными электропроводами, необходимо установить достаточное количество розеток электропитания.

Как правило, розетки монтируются на стену на расстоянии 1,5 – 2 м друг от друга. Часть розеток используется, а часть – закрывается мебелью.

Подробный проект, составленный перед началом ремонтных работ, во многом упростит данную задачу. Если местоположение каждого потребляющего энергию объекта будет заранее предопределено, это сэкономит время и сократит вложения.

Категорически запрещается планировать и размещать розетки за корпусом встроенной техники, а также над плитой и мойкой. Розетки не устанавливаются в тумбах с выдвижными ящиками.

Резервное освещение для кухни

Подобный автономный источник света может помочь во многих ситуацияхКухня является одним из помещений регулярного посещения членами всей семьи. Система резервного освещения может выручить в сложной ситуации (при аварии или прекращении подачи электроэнергии), поэтому является хорошим выбором. Устройство резервной системы освещения не является сложным: потолочные светодиодные светильники подключаются к двенадцати вольтовому импульсному источнику питания на 1А со строенным аккумулятором.

Альтернативные источники питания для освещения используются в пожарно-охранной сигнализации. Если в квартире есть сигнализация – процесс во многом упрощается.

Если по каким-либо причинам нет возможности подключить систему резервного освещения, можно в качестве альтернативного освещения использовать настольные светодиодные фонари на аккумуляторах. Такой вариант более выгоден за счет своей многофункциональности: фонари могут использоваться в любых необходимых случаях.

Сигнализация от утечки газа и протечек воды

Сигнализация утечки газа позволит вовремя определить проблему и решить ее

По некоторым данным, сейчас в большинстве зданий старой постройки степень износа труб систем водоснабжения и газопроводов составляет до 80%. За последние несколько лет в России в несколько раз возросла статистика аварий техногенного характера. Поэтому, многие жители стали применять датчики утечки газа и воды. Эти недорогие приборы оповещают хозяев о взрывоопасной концентрации газа и протечках при помощи сирены.

Если квартира находится на верхних этажах, случайные протечки воды могут обернуться высокими штрафами за затопление квартир соседей снизу. Утечки газа же чреваты взрывами и разрушениями всего стояка или подъезда.

Использование датчиков оповещения о выходе из строя той или иной системы, становится все более актуальным.

Многие системы сигнализации могут оповестить владельца о вероятной аварии при помощи сотовой связи.

Если придерживаться основных правил и не пренебрегать советами специалистов, вполне возможно самостоятельно обеспечить достойную и безопасную систему электроснабжение для кухни, которая будет надежно служить на протяжении долгих лет.

Внимание, только СЕГОДНЯ!

Добавить комментарий

kitchenremont.ru

Электропроводка на кухне. Схема электропроводки на кухне

Еще десятилетие назад в квартирах не было такого количества электроприборов, как сейчас на каждой отдельно взятой кухне. В диковинку многим были не только кондиционеры, но и микроволновые печи. И поскольку на электросеть не оказывалось таких нагрузок, выбитая пробка могла не причинять вреда некоторое время.

В нынешних же условиях лучше, если вы сделаете для кухни отдельную проводку, которая будет выведена на отдельный автомат. Сначала необходимо составить план расположения кухонных (столовых) розеток и выводов под дополнительное освещение.

Затем на вводной щиток монтируются автоматы защиты на силовые розетки для источников освещения, питания электроплиты и других бытовых приборов. Смонтировав на кухне устройство защитного отключения (УЗО) вместе с автоматическими выключателями и предохранителями, вы сможете считать свои электроприборы полностью безопасными.

Схема электропроводки на кухне

Кухня, из-за обильной оснащенности современными электроприборами, является главными потребителем в нашей квартире. И если приборов у вас много, двумя розетками лучше не ограничиваться. Тем более, что крайне желательно, даже необходимо автономное подключение освещение мойки и воздухоочистительных приборов.

Все ваши приборы будут подвергаться резким перепадам температуры, повышению уровня влажности стен, провода должны иметь двойную изоляцию и находится в пластиковых влагонепроницаемых трубках. Более того, на кухне следует использовать исключительно трехлинейные системы электроснабжения.

Разводка электропроводки на кухне

Проводка на кухне непременно должна быть разветвлена: отдельные розетки должны питать электроплиту, холодильник, бытовые приборы. Хорошо (особенно, если эти приборы вроде кофемашин и аэрогриля), чтобы каждой розетке сопутствовали собственные автоматический выключатель и УЗО.

Сегодня, когда во многих квартирах работают кондиционеры, напряжение в 220 В не способно обеспечить все приборы. Следовательно, в случае превышения общей мощности энергопотребителей всей квартиры показателя в 10кВТ, необходимо установить трехфазное (380 В) питание.

И еще. Прощаясь с электриком, который делал проводку, попросите его начертить план на котором будет указана схема электропроводки на кухне. Тогда с ремонтом без труда справится и другой мастер.

Розетки и выключатели на кухне

Никто не станет спорить с тем, что розетки и выключатели освещения – это тоже предметы интерьера. Приобретаются они обычно еще до начала электромонтажных работ.

Покупая розетки, нелишним будет позаботиться об их внешнем виде, даже если вы не планируете делать из кухни нечто впечатляющее.

Монолитные розетки (двойные либо тройные) обязательно должны быть расположены на безопасном расстоянии от рабочей поверхности и закреплены так, чтобы отключив один прибор, вы не нарушили питание других.

Следовательно, они будут однозначно на виду. К счастью, сегодня в продаже много «интерьерных» розеток, выполненных в художественном ключе, их не нужно стремиться скрыть.

То же относится и к выключателю, который однозначно должен быть у входа на кухню, причем на уровне опущенной руки. Если в доме есть дети, то и им тоже не придется спотыкаться в темноте.

И поскольку штепсели новых моделей кухонной техники – зарубежного производства, лучше покупать евророзетки. Электрифицируя со вкусом оформленную кухню, не нужно скупиться на розетки.

Например, две-три розетки уместны под кухонными полками, особенно открытыми. Полки можно расположить симметрично относительно розеток для вытяжки и мойки.

Любой электрик посоветует вам предпочесть керамические розетки (поскольку они не плавятся и не горят) либо из термоустойчивого пластика. А вот от удлинителей лучше отказаться.

Они создают слишком большие нагрузки на систему электроснабжения и, кроме того, подвержены возгоранию при попадании на них влаги, например, случайно пролитого сока.

Если вы будете обустраивать систему электропроводки на кухне самостоятельно, обязательно помните о том, что и для кухонной вытяжки, и для светильников, «привязанных» к рабочей поверхности, нужны раздельные ответвления.

Отдельные розетки, причем самого лучшего качества, должны быть предусмотрены для варочной поверхности и духового шкафа (если он не совмещен с электрической плитой).

Для гарантии безопасности розетки имеет смысл «утопить», то есть поместить в специально сделанное углубление (если вы не используете пластиковый короб для розетки).

Итак, работая над дизайн-проектом будущей кухни, вы должны в комплексе увидеть желаемое размещение мебели, и розеток, и источников дополнительного освещения.

Похожие материалы на сайте:

electricvdome.ru

Электропроводка на кухне. Схема проводки на кухне

Составление схемы электропроводки на кухне

Для удобства, все розетки кухни нужно разбить на группы. Допустим розетка для электрической плиты, стиральной машины и группа розеток для кухонной техники небольшой мощности. Если отключится автомат одной группы, то другие будут работать.

При такой схеме электропроводки на кухне удобно иметь отдельное устройство защитного отключения для каждой группы розеток. Эта защита отличается высокой надежностью и безопасностью, она подбирается для каждой нагрузки отдельно. Также важно сделать автономное освещение мойки, над рабочим столом, газовой или электрической плитой и воздухоочистителем.

Автоматы и УЗО для кухни нужно устанавливать в общем квартирном электрощите, в прихожей. Для такой мощной нагрузки как электроплита, кабель прокладывается отдельно, от автомата к розетке. Эта розетка выбирается по мощности электроплиты (обычно 32А), и к ней больше ничего не подключается.

Электрощит с групповыми автоматами и общим УЗО для кухни

Электропроводка на кухне собирается по схеме — фаза, ноль и заземление. Без заземления пользоваться мощным бытовыми приборами запрещается. Так как кухня относится к влажным помещениям, то электропроводка должна вестись кабелем с двойной изоляцией в пластиковых трубах или гофре.

Сечение кабеля для розеток можно рассчитать, суммируя нагрузки, которые будут подключаться к розеткам. Мощность бытовых приборов указывается в паспорте. Если сечение электропроводки на кухне меньше необходимого, тогда следует прокладывать дополнительный кабель, который можно проложить за гипсокартонным потолком.

Таблица выбора сечения кабеля по мощности нагрузки

Рекомендуется устанавливать блок розеток над рабочим столом, розетку около холодильника и стиральной машины. Выбирать розетки нужно без рельефных узоров, чтобы легче было вытирать жир.

Рекомендуемые места установки розеток на кухне

Выключатель освещения кухни также следует устанавливать на расстоянии опущенной руки и 20-30 сантиметров в сторону от дверей. Таким выключателем будет удобно пользоваться взрослым и детям. Рядом с мойкой розетки не ставят.

Из розеток лучше выбирать термостойкие или керамические. Если все сделано правильно, тогда ваша электропроводка будет безопасной и прослужит долго.

Тоже интересные статьи

electricavdome.ru

Электропроводка на кухне

Ремонт не обходиться без прокладки электропроводки, особенно если предстоит модернизация кухни. Статистика говорит, что схема электропроводки в доме включает половину всей электроники жилища именно на кухне, здесь провода прокладываются особенно тщательно. Каждый провод должен быть рассчитан на питание определенного электрического прибора, при проектировании учитывайте мощность электроприборов и берите запас на будущее, если вы решите заменить бытовые приборы на новые, более мощные.

Монтаж проводки надо делать, соблюдая все правила безопасности

Так что если затеяли ремонт обязательно займитесь проводкой, так как те провода, что были проложены 10-20 лет назад не рассчитаны на современную электронику. Сегодня мы разберемся как делается расчет, увидим, как делается пошаговая электропроводка на кухне своими руками.

Подготовительный этап

Как и другие элементы ремонта прокладка проводки начинается с того, что проводиться расчет электропроводки по мощности и другие подготовительные мероприятия:

1. В первую очередь определитесь с тем, какая разводка электропроводки в квартире уже присутствует. Если она окажется однофазная, то это нехорошо, а если трехфазная, то по мощности у вас окажется приличный запас;
2. После этого приступайте к расчету итоговой мощности электрических приборов. Выполняя этот расчет учитывайте, как выполнена разводка электропроводки, где розетки и выключатели. Чтобы сделать расчет правильно придется вам обложиться документацией к каждому прибору в доме, чтобы вычитать номинальную мощность бытовых элементов кухни;
3. Если говорить в общем, то схема электропроводки должна выйти до 15 кВт, редко, когда расчетная мощность превышает это значение. Да, это огромное число показывает итоговую мощность при условии, что включены все электроприборы разом, хотя такое встречается редко. Но на всякий пожарный случай лучше иметь запас;
4. После этого ищите в интернете таблицу и подбираете исходя из расчетных данных сечение проводов для освещения и для розеток. Наиболее распространены среди других кабели сечением 6 мм, рассчитанные на 10 кВт энергопотребления. Если же у вас расчетная мощность вышла за эти пределы, то не отчаивайтесь – вам подскажут в строительном магазине подходящие провода.

Таблица сечения проводов пригодится всегда

Как показатель учитывайте, что если в вашей квартире уже стояла электрическая печь, то скорее всего у вас трехфазная сеть. Еще перед тем, как начинать ремонт желательно посоветоваться с ЖЭКом, чтобы узнать проведено ли заземление и другие важные мероприятия. От этого зависит как будет проходить монтаж электропроводки своими руками, так как не каждый кабель используется без заземления.

Монтаж электрощитка

Чтобы правильно провести проводку в квартире и потом безопасно пользоваться бытовыми приборами на кухне актуально сделать электрощиток, который ставиться вместо классической распределительной коробки. Перед ним монтируется автоматический выключатель или стабилизатор напряжения, мощность которого выбирается выше каждого энергопотребителя в квартире. Туда же проводиться подключение розеток, главное выбрать правильно кабель для подключения. Освещение подключаем через автомат параллельно, чтобы включать и отключать сразу квартиру, а не по отдельности каждую лампочку.

При желании допускается подключение каждого электроприбора на отдельные защитные приборы. Как правило, так подключаются холодильники, которые чувствительны к перепадам напряжения и могут от этого сгореть. Монтируя электричество своими руками не забудьте и про то, что в кухне и ванной поддерживается постоянный высокий уровень влажности и там стена с проводкой герметизируется.

Установку электрощитка доверьте настоящему электрику

Выбираем розетки и выключатели

Когда планируется схема электропроводки в квартире отдельного внимания заслуживают и розетки с выключателями. Эти электрические приборы должны обладать должным уровнем безопасности, чтобы ими эффективно пользоваться:

• Для монтажа в условиях классической квартиры идеально подойдут розетки и выключатели, которые рассчитаны на силу тока в 15 Ампер. А в плане долговечности подойдут розетки, смонтированные на керамических пластинах. Положительный момент такого устройства заключается в том, что керамика не плавиться и не горит;
• Кухонный выключатель желательно выбирать максимально плоский: к нему и проводка в доме своими руками подводиться проще и очищать от грязи и жира такое устройство легче. Полезны также небольшие лампочки в выключателях они помогут в темноте отыскать кнопку;
• По нынешним стандартами розетки делают недалеко от пола, не более полуметра. Выключатель ставят чуть повыше, на уровне опущенной руки, то есть метр от пола. Но для кухни делается исключение из этого правила, желательно ставить розетки выше стола, чтобы вода в них не попадала. И не забудьте, что перед монтажом проводиться установка подрозетника в кирпичную стену;
• Под выключатель фонового света отводят место недалеко от входной двери, рядом с косяком. Некоторые размещают этот элемент электрической системы в коридоре, чтобы входя в кухню свет там уже горел;
• Монтажная схема электропроводки квартиры может включать дополнительно локальное освещение над рабочими зонами в кухне.

Очень хорошо, когда под рукой есть схема электропроводки квартиры

Чтобы понять в каких местах у вас должны появиться розетки прикиньте заранее где вы поставите какие электроприборы. Уже отталкиваясь от этого станет видно, в каком месте поставить розетку удобнее, а где желательно не размещать. Так, под холодильник можно сделать отдельную розетку, которую и видно не будет. А вот для кухонного подвесного телевизора желательно выделить отдельный источник питания рядом с ним.

Штробим стены

После того, как с этапом планирования покончено, кабели, розетки и прочие элементы приобретены остается начать прокладывать по кухне провода. Это несложно и выполнить самостоятельно вполне по силам, главное, чтобы для проделывания штроб у вас нашелся подходящий перфоратор. В классической кухне провода прокладываются в стенах скрытым способом, а потом они накрываются финишной отделкой. Те самые каналы для проводки, называемые штробы, прокладываются перфоратором со специальной насадкой.

Штробить стену необходимо для прокладки проводов

При проведении этих мероприятий требуется учитывать такие факторы:

• Проделывание в стенах штроб для проводки процедура, сложная и занимающая массу времени. У специалистов для этого присутствует так называемый штроборез, но для повседневного жителя подойдет и перфоратор;
• Перед тем, как начать делать канала на стены наноситься схема разводки электропроводки. При этом делайте ее такой, чтобы расходовать минимум кабеля и делать штробы небольшой длины;
• Желательно прокладывать штробы ровно, с параллельными линиями и поворотами в 90 градусов. Этот вариант эстетичен, да и к тому же вы сразу вспомните где у вас провода, когда решите повесить на стену полку для книг или картину. Ведь если попасть сверлом в кабель, то короткое замыкание вам обеспечено;
• Штробы выполняйте строго по выделенной разметке, чтобы в будущем не путаться и не прокладывать что-то заново. Тем же перфоратором выделяйте места, под размещение розеток и выключателей.

Если перфоратор у вас уже есть, а покупать долото лишних средств нет, то для прокладки кабелей подойдет и классический бур с упрочненным наконечником.

Работать таким образом вы будете дольше, но зато денег сэкономите. Не забудьте и про средства индивидуальной защиты – очки и респиратор обязательно одевайте.

Кладем кабель в стену

Теперь осталось соблюдая схемы электрики в доме своими руками вложить кабели в штробы и окончить монтаж.

Укладка проводов должна осуществляться по всем правилам

Для укладки выработан такой алгоритм:

• Через каждый полметра в полости канала сверлим отверстие диаметром сантиметр;
• Заранее составленные косы проводов затягиваем внутрь гофрированной трубы и укладываем эту конструкцию в стену в соответствии с составленной заранее схемой;
• В просверленные отверстия вбиваем специальные скобы, которые фиксируют трубу с кабелями в стене.

Если скоб вы не нашли, а дома есть классические монтажные дюбели, то подойдут и они, примотайте к ним небольшой отрезок проволоки, чтобы зафиксировать трубу.

ПОСМОТРЕТЬ ВИДЕО

Итоговые мероприятия

На финальном этапе в каждое отведенное место вставляется подготовленная розетка или выключатель, к ним сразу подключаются и провода. Перед розеткой вставляются и подрозетники, которые фиксируются там с помощью свежего раствора и остаются намертво. Место крепления желательно оштукатурить заранее, перед тем, как оканчивать монтаж розеток и выключателей.

Подключив внутренности выключателей и розеток ставить пластиковые элементы желательно уже после завершения финальных отделочных работ. Если сделать наоборот, то в процессе окончания работ вы успеете вымазать красивые розетки в обойный клей, шпатлевку, бетонный раствор и еще кучу всего.

obzorkuhni.ru

Расположение розеток и выключателей на кухне. Схема, разводка

Арсенал утвари на кухне постоянно пополняется электроприборами, облегчающими процесс приготовления еды, дающими новые возможности для творческих изысканий. Но созданию кулинарного шедевра может помешать банальная причина – не хватает розеток, а после применения тройников к аромату пищи добавляется характерный запах подгоревшей изоляции проводов.

Появление данного запаха будет свидетельствовать о превышении нагрузки на электропроводку кухни, соответственно эксплуатировать ее в таком режиме перегрузки категорически запрещено – изоляция оплавится и проводники замкнутся, что может вызвать возгорание.

Выбор типа электропроводки

Убедившись в том, что нет никакой возможности оптимизировать энергопотребление на кухне, нужно поменять всю кухонную электропроводку.

Будет очень хорошо, если такая замена совпадёт с капитальным ремонтом кухни – в этом случае штробление стен и сверление отверстий для подрозетников и распределительных коробок не доставит больших неудобств, а все следы обновления электропроводки будут скрыты новыми облицовочными материалами.

Капитальный ремонт на кухне . Штробление стен под электропроводку

Но, если капитальный ремонт кухни не предвидится, то необходимо будет проложить открытую проводку, используя защитные коробы и кабельные каналы. Такая электропроводка при аккуратном монтаже также будет выглядеть красиво и эстетично, поэтому максимум внимания нужно уделить правильному расчёту поперечного сечения кабелей, и их рациональному расположению.

Также необходимо будет определиться с количеством розеток, выделенных линий электропроводки и защищающих их автоматических устройств.

Обзор электропроводки на кухне

Планируя новую электропроводку на кухне, необходимо подсчитать суммарную мощность имеющихся подключаемых электроприборов, а также учесть те, которые будут приобретены в будущем.

Поскольку бытовая техника, подключаемая на кухне, потребляет много электроэнергии, то будет уместным установить несколько групп розеток с отельными вводами от электрощита.

Например, следует предусмотреть отдельное питание для каждого данного электроприбора: холодильника, микроволновой печи, посудомоечной машины, которые, как правило, находятся на одном месте, и потребляют большую мощность.

Будущее питание электроприборов на кухне

Соответственно, розетки для данных электроприборов следует располагать в тех местах, где они будут постоянно находиться. Для подключения менее мощной кухонной техники можно поместить отдельную группу розеток над столешницей.

Соответственно, нужно будет рассчитать параметры электропроводки, приходящей к данным розеткам. Если планируется установка электроплиты, чрезвычайно мощного электроприбора, то она однозначно должна подключаться отдельным кабелем, идущим от распределительного электрощита.

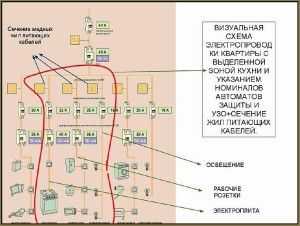

Наглядная схема кухонной электропроводки

Учитывая типичный набор используемых кухонных электроприборов, схема электропроводки на кухне может быть подобна этой:

Различные электроприборы, питание от автоматов разной величины

Разумеется, для каждого конкретного случая могут вноситься коррективы как в сторону уменьшения количества потребителей, так и в сторону увеличения.

В любом случае, необходимо помнить, что поперечное сечение проводов должно соответствовать подключаемой нагрузке, а защитные автоматы должны быть соответствующими сечению проводов, потому что они защищают как раз электропроводку от перегрузки, а электроприборы защищаются только от их дальнейшего разрушения при возникновении в них поломки.

В результате неполадок в работе кухонной бытовой техники, на корпусе оборудования может появиться опасное сетевое напряжение. Чтобы не допустить поражения электричеством, необходимо устанавливать УЗО – устройства защитного отключения, которые отреагируют на ток утечки и моментально отключат питание.

Схема Проводки кухни и установка УЗО

Расчёт сечения проводов электропроводки

Вышеприведённую схему можно использовать как рабочую, если ток нагрузки подключаемых электроприборов не будет превышать указанных значений. Необходимо проверить энергопотребление для каждой розетки, чтобы вычислить суммарный ток, который будет протекать по проводам электропроводки.

Разумеется, не всегда все розетки одного блока заняты потребителями. Но, в случае приготовления к пиршеству работа на кухне «кипит», и одновременное подключение разнообразных мощных кухонных электроприборов вполне вероятно, поэтому указанных на схеме значений может быть недостаточно, и автомат выключится от перегрузки в защищаемой цепи.

Рассчитывают сечение проводов исходя из мощности потребителей по данной таблице:

Здесь указаны предельные значения мощности и тока для каждого унифицированного сечения проводов кабеля, как правило, марки ВВГнг, часто применяемого для кухонной электропроводки. То есть, если нагрузка превышает 5,9 кВт, то необходимо выбирать кабель с сечением жил 4мм².

Расчёт защитных устройств

Защитные автоматы также должны соответствовать нагрузке. Их номинальный ток In можно рассчитать исходя из имеющейся суммарной мощности P и напряжения U, по формуле: In= P/ U. Нужно помнить, что рассчитанную мощность в киловаттах следует перевести в ватты, умножив на 1000. Выбрать защитные автоматы можно также из таблицы:

Как видно из схемы, УЗО предусмотрено для всех групп потребителей, за исключением освещения, и это не бюрократическая формальность новых нормативов ПУЭ, а гарантия безопасности при неполадках электроприборов, когда опасное напряжение появляется на их корпусе.

Допускается применение одного УЗО для нескольких групп – при этом номинальный ток УЗО должен быть больше, чем суммарный ток защитных автоматов данных линий.

Но, часто бывает, что суммарный ток естественных утечек в электроприборах превышает предел срабатывания устройства, и питание отключается, поэтому лучше каждую линию защищать своим УЗО, с номинальным током утечки 10 мА, но не больше 30мА.

Расположение модульных автоматов

Разумеется, защитные автоматы и УЗО необходимо где-то расположить. Будет неправильно их размещать прямо у розеток – это будет не только не эстетично, но и опасно – данные устройства должны находиться с специальных щитках.

Поэтому, необходимо будет определить место для одного распределительного щитка, и от него к каждой розетке будет проводиться разводка электропроводки согласно намеченной схеме так, чтобы провода располагались рационально.

В продаже имеется большая разновидность электрощитков, которые удачно впишутся в дизайн и не испортят внешний вид кухни. Для экономии места, вместо связки автомат – УЗО, можно применить дифавтомат, в котором данные устройства совмещены.

Следует помнить, что вводной кабель в щиток кухни должен быть рассчитан на суммарные нагрузки, также как и вводный автомат на центральном электрощите. При трёхфазной сети разводка кабелей должна равномерно распределить нагрузку на все фазы.

Размещения электропроводки

Расположение розеток на кухне должно быть максимально удобным для подключения часто используемых приборов. Для стационарно установленных электроприборов розетки могут быть спрятаны в кухонной мебели, то есть, совсем необязательно держать на виду шнуры подключения холодильника, вытяжки, посудомоечной машины, микроволновой печи, и т. п.

расположение розеток и выключателей на кухне

Поэтому производители мебели, изготовляемой на заказ, предусматривают отверстия под розетки в задней панели шкафов для такого рода подключений. Выбирая путь для электропроводки на кухне, следует придерживаться расстояния не меньше 50 см от газопровода и других коммуникаций.

Розетки и выключатели не должны располагаться относительно раковины умывальника не ближе чем 60 см. Учитывая, что к каждой группе розеток идет свой отдельный кабель, то от использования распределительных коробок можно отказаться, применяя их разве что для освещения.

Похожие статьи

infoelectrik.ru

Как выполняется монтаж электропроводки на кухне

Как правильно смонтировать проводку на кухне?

Схема электропроводки на кухне имеет немало отличий от схемы в жилой комнате. Ведь здесь кроме таких неблагоприятных факторов как вода присутствует большое количество бытовых электроприборов. Само же помещение часто небольшое и от того как мы сможем компактно и правильно проложить проводку зависит удобство во всем помещении.

Планирование электросети кухни

Электрическую сеть кухни можно условно разделить на сеть освещения и розеточную сеть. От того как правильно мы их спланируем зависит надежность, экономичность и комфорт помещения. Поэтому давайте рассмотрим каждую из этих сетей отдельно.

Сеть освещения кухни

Начнем с сети освещения. Она в обязательном порядке должна содержать общее освещение и местное освещение рабочей зоны. Кроме того, достаточно часто применяется зональное и декоративное освещение.

Общее освещение на кухне должно быть не менее 150лк. Оно может быть верхним, боковым или комбинированным. Верхним называется освещение, когда освещение падает сверху, боковым соответственно с боку и комбинированный тип освещения, когда освещение падает сверху и сбоку.

Итак:

• Идеальным считается комбинированное освещение. Но здесь все зависит от естественного освещения. Если у вас на кухне есть достаточно большое окно, которое в дневное время дает достаточно света, то можно обойтись и только верхним освещением. Если естественного света не хватает, то можно использовать верхнее освещение с несколькими светильниками, установленными в разных частях комнаты. Это уже зависит от планировки.

Общее освещение на кухне

• Боковое освещение применяется преимущественно в помещениях с низкими потолками. Ведь даже в небольших помещениях оно требует установки как минимум двух светильников. Для данного типа освещения характерно наличие большого количества теней. Уменьшить их можно только за счет установки большего числа светильников.
• Вторым обязательным компонентом для кухни является специальное освещение рабочей зоны. Согласно п.2.12 ВСН 59 – 88 это освещение должно быть не менее 200лк, наша же инструкция советует делать его не менее 300лк.

Светящийся фактор кухни

Освещение рабочей зоны кухни может быть выполнено за счет установки дополнительных светильников на фартуке кухни, непосредственной установкой светильников в мебель над рабочей зоной или новомодных светящихся фартуков.

Установка светильников освещения рабочей зоны на стене

Наиболее дешевым и простым в плане реализации является установка светильников на фартуке кухни. Обычно для этого используют несколько люминесцентных ламп.

Встраивание светильников освещения рабочей зоны в мебель

• Встраивание точечных светильников в мебель потребует от вас создания сети 12В. Если же вы будете встраивать в мебель светильники 220В, то потребуется дополнительная защита от возможного поражения электрическим током, что скрадет место в самой мебели.
• В некоторых больших по площади кухня дополнительно можно создать зональное освещение. Обычно с его помощью выделяют столовую зону. Для этого могут использоваться точечные светильники верхнего или нижнего света, направленные светильники на стенах и разнообразные декоративные светильники.

Зональное освещение для кухни

Если у вас на кухне есть элементы, которые стоит подсветить или вы просто хотите разнообразить помещение яркими красками, то можно использовать декоративное освещение. Но сразу отметим, что делать это стоит только в больших по площади помещениях. В тесных кухоньках достичь значимого эффекта не удастся.

Розеточная сеть кухни

Если мы делaем электропроводку нa кухне самостоятельно, то следующим важным аспектом является расположение розеток на кухне. Так как на кухне их требуется достаточно много определиться с их место положением далеко не просто.

Итак:

• Согласно п.12.27 ВСН 59 – 88 в кухне квартиру должно быть не менее 4 розеток, одна из которых должна быть на ток 10 или 16А. Кроме того, если на кухне установлена электрическая плита, то должна быт предусмотрена еще одна розетка на ток не менее 25А и питающаяся от отдельной групповой линии.
• Но это минимальные нормы. Современная кухня требует значительно большего количества розеток. Дабы спланировать их количество и место размещения необходимо знать количество бытовых приборов и место их расположения.
• Если у нас имеется электрическая плита, то розетку для нее обычно устанавливают за печью в нижней части – 20 – 30 см от пола (см. Как установить розетку для электроплиты своими руками). Так же поступают с розетками холодильника, духового шкафа, посудомоечной машины, морозильной камеры, стиральной машины и другого крупного электрооборудования, установленного на полу.
• Кроме крупного стационарного оборудования, установленного на полу, у нас может быть стационарное оборудование, установленное на втором ярусе кухни. Это микроволновая печь, телевизор, электроподжиг газовой плиты и многое другое. Для этого оборудования розетки устанавливают за этими приборами на уровне 1 – 1,5 метра от пола.
• Для многих, кто делает электропроводку своими руками становится проблемой питание вытяжного шкафа и другого электрооборудования, установленного на третьем ярусе кухни. Для них монтируют розетки на расстоянии 20 – 30 см от потолка. Обычно это расстояние от верхней части кухни до потолка.
• Кому-то это покажется необычным, но в этом нет нечего страшного. Норму ПУЭ это разрешают. Если же кухонный гарнитур у вас подпирает потолок, то такие розетки можно разместить за мебелью.

• Отдельным вопросом становится размещение розеток для передвижных электроприборов. Обычно ими пользуются в рабочей зоне кухни. Поэтому для их подключения здесь следует установить 2 – 3 розетки. Число розеток зависит от количества передвижных электроприборов.
• С вопросом установок этих розеток часто возникают вопросы. Ведь сейчас на рынке кроме обычных розеток достаточно широко представлены разнообразные угловые, встроенные и выдвижные модели. Это вопрос ваших симпатий. Главное обратите внимание, дабы эти розетки не могли быть залиты водой со стола, в них не попадала грязь со стола, и они туго фиксировались с вилкой. Если фиксация очень тугая убедитесь, что со временем это не приведет к поломке креплений.
• Кроме того, нам наверняка потребуется как минимум одна розетка в столовой зоне. Ее можно будет использовать для зарядки мобильного или других временных электроприборов. В итоге у нас получается, что для кухни нам потребуется не меньше 10 розеток, а то и больше.

Создание схемы электрической сети кухни

Вот мы и определились с количеством электрических точек, которые нам предстоит смонтировать на кухне. Но разводка электропроводки на кухне предполагает создание схемы, которая разделит нашу электрическую сеть на несколько групп. И тут нам не обойтись без расчётов.

• Для того, чтоб сформировать электрическую сеть нам нужно разделить всю нагрузку на отдельные группы. Каждая группа будет питаться от отдельного автомата. Обычно используют автоматы на 16 или 25А.
• Разделение нагрузки можно выполнить по типу нагрузки, то есть сеть освещения от одного автомата, а розеточную группу от другого. А можно выполнить смешанную и розетки, и освещение запитаны от одной группы. В пользу каждого из этих способов есть свои аргументы, приводить которые сейчас мы не будем. Выбор за вами.

Схема электроснабжения кухни

• Зная количество электрических точек, мы можем суммировать их номинальный ток, пока не получим значение близкое, но меньшее 16 или 25А. Номинальный ток вы можете посмотреть в паспорте прибора.

На фото приведена таблица приблизительной мощности различных электроприборов

• Если в паспорте прибора такового нет, то его можно вычислить по формуле . I – это наш номинальный ток, P – мощность прибора в кВт, а U – номинальное напряжение, которое для однофазной сети равно 220В. Вообще это не полная формула, но для нашего упрощённого расчёта этого вполне достаточно.

Обратите внимание! При наборе нагрузки для каждой группы учитывайте, что все приборы одновременно у вас навряд ли будут работать. А через чур уж большая перестраховка приведет к удорожанию вашей схемы.

• Так как скорее всего электропроводка на кухне и схема будут предполагать наличие нескольких групп, то здесь еще стоит учитывать фактор географического расположения розеток. Ведь согласитесь будет не очень удобно тянуть провод через всю кухню для запитки одной розетки на противоположной стене.
• В конечном итоге у вас должно получится от одной до трех групп. Это количество зависит от количества бытовых электроприборов.

Монтаж электрической проводки на кухне

После того как мы определились с местом расположения электрических точек и схемой электрической сети можно приступать непосредственно к монтажу. Мы не будем раскрывать все «таинства» штробления стен и правильного крепления проводов, но вот на некоторых аспектах остановимся подробнее.

Автомат однополюсный групповой на 16А	Монтаж любой новой группы по освещению начинается с установки группового автомата в квартирном щитке. Так как согласно норм ПУЭ нулевой провод не должен иметь коммутационных аппаратов на всем протяжении, то обязательным условием является установка однополюсного защитного автомата. Его цель защита вашей электропроводки от коротких замыканий и перегрузок.
Трехфазный автомат для подключения к трехфазной сети электрической печи	При наличии электрической печи у вас к квартирному щитку может подходить трехфазная сеть. В этом случае для питания печи организуется отдельная группа, защищенная трехполюсным автоматом. Если электрическая печь запитана от однофазной сети, то вам потребуется такой же автомат, как продемонстрирован на рисунке выше, только с номиналом в 25А.
Автомат УЗО	Автомат УЗО – устройство защитного отключения, предназначен для защиты человека от напряжения прикосновения. Он реагирует на ток утечки, появляющийся при снижении сопротивления изоляции проводников. В нашем случае аппарат должен быть выбран на ток утечки в 30мА.
Для прокладки однофазной сети следует использовать трехжильный провод	Монтаж проводки следует выполнять трехжильным проводом. Причем ПУЭ требует соблюдения цветовой маркировки провода. Одна жила должна быть желто-зеленого цвета и она предназначена для защитного заземления. Одна жила должна быть голубого цвета, и она предназначена для подключения к нулевым проводникам. А третья жила для однофазной сети может быть любого другого цвета и предназначена для подключения к фазным проводникам.
Трансформатор 220/12В	Если в вашей электрической сети предусмотрена сеть 12В, то вам не обойтись без соответствующего трансформатора. Современные трансформаторы не требуют обслуживания и практически бесшумны. Главное выбрать изделие, соответствующее подключаемой нагрузке. Для этого суммарная мощность всех подключаемых ламп должна быть ниже номинальной мощности трансформатора. Для уверенности лучше выбрать изделие с запасом в 10 – 30%.

• Согласно п.7.1.71 ПУЭ для каждой группы рекомендуется предусмотреть автомат УЗО. Причем согласно п.7.1.76 ПУЭ он обязательно должен стоять после группового автомата.
• Как известно проводка может быть выполнена открытым или скрытым способом. Но для кухонь квартир рекомендуется применять тот же тип проводки, как и для жилых помещений. В нашем случае это скрытая проводка.

Таблица выбора сечения проводов

• Сечение провода выбирается по табл. 2.1.1 ПУЭ. Но здесь есть и определенные ограничения. Согласно п.7.1.34 ПУЭ в жилых помещениях обязательно должна применяться медная проводка. Причем ее сечение должно быть не меньше 1,5 мм2.

Обратите внимание! До 2001 года в жилых помещениях допускалась установка алюминиевой проводки. Сейчас это запрещено.

• Но если подбирать проводку для каждого присоединения, то это достаточно хлопотно и вряд ли цена на разные по сечению типу проводки будет разительно отличаться и позволит существенно сэкономить. Мы вам советуем устанавливать провод сечением в 2,5 мм2, что конечно немного дороже, но наверняка. И в процессе монтажа вам не придётся заморачиваться какой провод к какой розетке вести.
• Не одна группа не может обойтись без распределительных коробок. Если у вас смешанная группа, то коробку обычно монтируют над выключателем освещения. Если в группе предусмотрено несколько выключателей освещения, то обычно монтируют над ближайшим к выходу.
• Если у вас чисто розеточная группа, то распределительную коробку следует расположить в удобном и равноудаленном месте от всех запитуемых электрических точек. Не следует их размещать за шкафами или другой мебелью, препятствующей доступу к коробке.
• Если у вас имеется сеть 12В, то вам следует установить трансформатор. Оптимальным местом для этого может стать распределительный щит. Но если до него далеко, то можно попробовать его спрятать в распределительной коробке. Только необходимо будет выбрать соответствующий размер коробки.
• Так же хотелось обратить ваше внимание на подключение трансформатора. Если у вас нет особенных условий, то выключатель для него лучше установить на напряжении в 220В, а не на 12В. Это снизит вероятность его повреждения, а также снизит энергопотребление. Ведь даже на холостом ходу он хоть немного, но потребляет электроэнергию. А в годовом выражении это могут быть значительные цифры.
• В остальном электрическая сеть кухни и монтаж точно таков, как и для жилых комнат. Ивы вполне можете его сделать самостоятельно как это продемонстрированно на видео.

Вывод

Как видите кухня не так уж проста в отношении электрической схемы. Но создается электропроводка на кухне самому себе поэтому лучше сделать ее качественно и учесть даже самые мелкие детали. Тем более что в нашей статье мы постарались обсудить каждую из них. Удачного ремонта!

elektrik-a.su

---

•
  Светодиодная лампа r2
•
  Какой в розетках ток
•
  Samsung микроволновая печь не включается
•
  Реле напряжения или стабилизатор напряжения
•
  Выключатель включен в каком положении
•
  Как рисовать однолинейные схемы электроснабжения
•
  Установка светодиодных ламп вместо люминесцентных
•
  Схема люстра светодиодная с пультом управления
•
  Об электроснабжении
•
  Как по диаметру узнать сечение провода
•
  Пайка медных проводов в распределительной коробке паяльником
