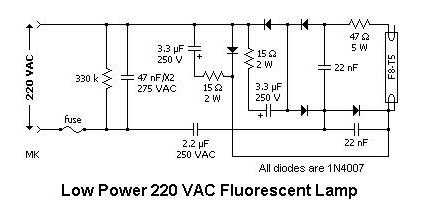

Схема электронного балласта для люминесцентной лампы. Принцип работы люминесцентных ламп. Схема балласты для люминесцентных ламп схема

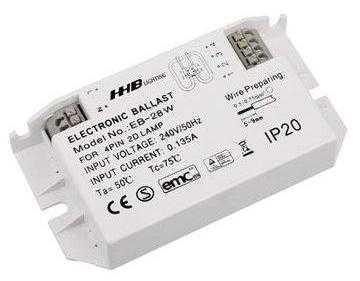

Электронный балласт для люминесцентных ламп. Устройство и принципы работы

Несмотря на то, что долговечные и надёжные люминесцентные лампы прочно вошли в нашу жизнь, усовершенствованный пускорегулирующий механизм к ним ещё не оценён потребителями по достоинству. Основная причина этого – высокая цена на электронные пускорегулирующие аппараты.

Главное преимущество схемы балласта для люминесцентных ламп заключается в экономии энергии, потребляемой источником света (до 20%) и увеличении срока её службы. Потратив деньги на покупку ЭПРА, мы экономим на электроэнергии и приобретении новых ламп в будущем. К преимуществам также можно отнести бесшумность, мягкость пуска и простоту установки.

Воспользовавшись прилагаемой к устройству инструкцией, компактную микросхему электронного балласта удастся без проблем установить в светильник. Заменив ею традиционный дроссель, стартер и конденсатор, мы позволим лампе стать более экономной.

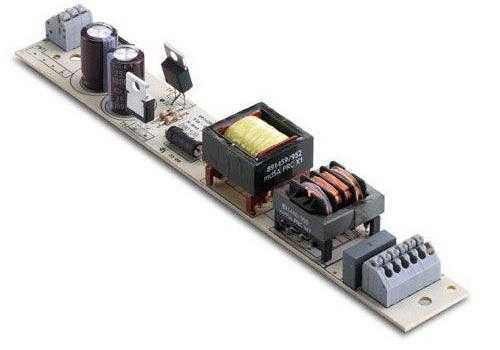

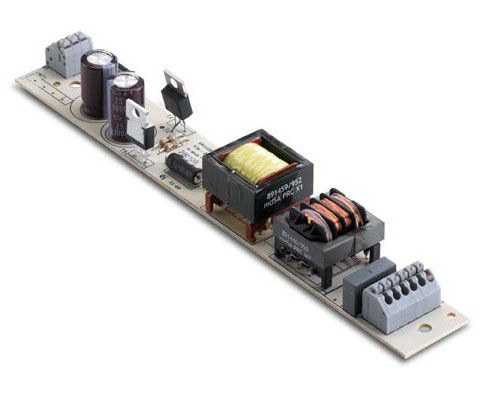

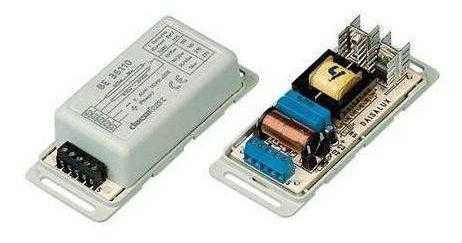

Устройство ЭПРА для люминесцентных ламп

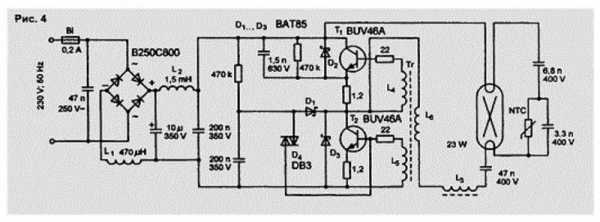

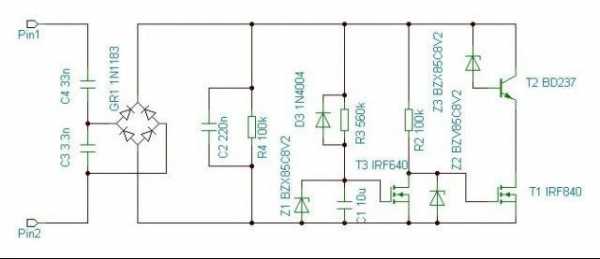

Схемы электронных балластов для люминесцентных ламп выглядят следующим образом:На плате ЭПРА находится:

  1. Фильтр электромагнитных помех, который устраняет помехи, приходящие со стороны сети. А также гасит электромагнитные импульсы самой лампы, которые могут негативно влиять на человека и окружающие бытовые приборы. Например, создавать помехи в работе телевизора или радиоприёмника.
  2. Задача выпрямителя — преобразовывать постоянный ток сети в переменный, подходящий для питания лампы.
  3. Коррекция коэффициента мощности – схема, отвечающая за контроль сдвига по фазе переменного тока, проходящего через нагрузку.
  4. Сглаживающий фильтр предназначен для снижения уровня пульсации переменного тока.
  5. Как известно, выпрямитель идеально выпрямить ток не в состоянии. На выходе из него пульсация может составлять от 50 до 100 Гц, что неблагоприятно сказывается на работе лампы.

  6. Инвертор используется полумостовой (для небольших ламп) или мостовой с большим количеством полевых транзисторов (для мощных ламп). КПД у первого типа относительно невысокий, но это компенсируется микросхемами-драйверами. Основная задача узла – преобразование постоянного тока в переменный.
  7. Перед тем, как выбрать энергосберегающую лампочку, рекомендуется изучить технические характеристики её разновидностей, их преимущества и недостатки. Особое внимание следует уделить месту установки компактной люминесцентной лампы. Очень частое включение-выключение или морозная погода на улице значительно сокращают продолжительность работы КЛЛ.

    Подключение LED лент в сеть 220 Вольт осуществляется с учетом всех параметров осветительных устройств — длина, количество, монохромность или многоцветность. Подробнее об этих особенностях — здесь.

  8. Дроссель для люминесцентных ламп (специальная индукционная катушка из свёрнутого проводника) участвует в подавлении помех, накоплении энергии и плавной регулировке яркости.
  9. Защита от перепадов напряжения – устанавливается не во всех ЭПРА. Защищает от колебаний напряжения в сети и ошибочного пуска без лампы.

Принцип действия устройства

Схему включения люминесцентной лампы вместе с балластом можно разделить на четыре основные фазы.

  1. Включение.
  2. Из выпрямителя ток поступает на буфер конденсатора, где сглаживается частота пульсации. Затем высокое постоянное напряжение попадает на полумостовой инвертор. Конденсаторы низкого напряжения электрода лампы и микросхемы заряжаются.

    Как только напряжение достигает 5,5 В, микросхема сбрасывается. Транзисторы регулируют зарядку конденсатора компенсационной обратной связи. Напряжение растёт. И когда оно достигает 12 В микросхема начинает генерировать колебания – система входит в фазу предварительного нагрева.

    Если лампы нет, цепь разрывается на этапе зарядки конденсаторов низкого напряжения.

  3. Предварительный нагрев.
  4. После генерирования колебаний ток течёт через центральную часть полумоста и электроды лампы. Частота колебаний постепенно снижается, а напряжение тока растёт. Весь процесс нагрева в среднем занимает до 1,8 секунды с момента включения. При этом напряжение довольно низкое, что не позволяет лампе включиться раньше положенного срока. Лампа за это время успевает прогреться. Так называемый холодный поджиг портит лампы – их концы темнеют. ЭПРА создан, чтобы надёжно защитить лампу от такого неправильного пуска.

  5. Поджиг.
  6. Частота полумоста снижается до минимума и приближается к показателям резонансной частоты контура, образованного электродами лампы. Минимальное значение напряжения зажигания лампы 600 Вольт. Дроссель способствует преодолению током этого значения – повышает напряжение и лампа зажигается. Поджиг происходит в среднем за 1,7 секунды.

    Чтобы оценить уровень эффективности применения диммера для ламп накаливания, необходимо проанализировать все плюсы и минусы использования такой схемы управления освещением. При покупке любых ламп, будет не лишним обратить внимание, могут ли они быть подвергнуты диммированию

    Установка блока защиты может продлить срок службы лампочек накаливания путем их плавного включения. Для бытовых галогенок в этих же целях используют электронный понижающий трансформатор.

  7. Горение.

Частота тока падает до номинальной рабочей частоты. В процессе работы конденсаторы низкого напряжения постоянно заряжаются. Активируется упреждающее управление, которое регулирует частоту переключения полумоста.

Мощность лампы поддерживается в достаточно стабильном положении, даже если происходят перепады напряжения в сети.

Выводы:

  • Задействование схемы ЭПРА для люминесцентных ламп исключает сильное нагревание прибора, поэтому о пожарной безопасности светильника можно не беспокоиться.
  • Устройством обеспечивается равномерное свечение – глаза не устают.
  • С недавнего времени в офисных помещениях правилами охраны труда рекомендовано использовать ЭПРА совместно со всеми люминесцентными лампами.

Видео с примером работы люминесцентной лампы от ЭПРА

elektrik24.net

Балласт для люминесцентной лампы на IR2151. Схема и описание

Всем известны преимущества люминесцентной лампы над лампой накаливания. Это и продолжительный срок службы, который может превосходить на порядок, и более мощная светоотдача. Но у люминесцентной лампы есть одна особенность при подключении.

Ее нельзя напрямую подключать к электросети. Поскольку у данного вида источника света большое внутреннее сопротивление, то для ее включения (появление разряда) необходим высоковольтный импульс.

Поэтому для осуществления этого существуют специальные устройства «ПускоРегулирующие Аппараты» для запуска люминесцентных ламп, или как еще их называют балласт. Одной из разновидностей является электронное ПРА  (ЭПРА).

Описание балласта для люминесцентной лампы

Балласт для люминесцентной лампы на IR2151 приведенный в этой статье предназначен для подключения люминесцентной лампы типа Т12 или Т8 мощностью 40 Вт.

За основу взята специализированная микросхема IR2151. Балласт построен по схеме полумостового преобразователя имеющего среднюю точку, определенную конденсаторами C6 и C7.

Мост построенный на диодах VD1—VD4 выпрямляет входное напряжение электросети, которое затем сглаживается конденсаторами С6 и С7. Резистор R1 предназначен для уменьшения пускового тока. Генератор импульсов расположенный внутри микросхемы IR2151 аналогичен генератору имеющемуся в знаменитом таймере NE555.

Формула расчета частоты внутреннего генератора:

Формула расчета резонансной частоты:

Для большей эффективности работы балласта люминесцентной лампы необходимо чтобы частота внутреннего генератора и частота резонансная были примерно равны. При указанных на схеме номиналах деталей резонансная частота равна примерно 40 кГц.

Через элементы R2, С1 происходит питание микросхемы IR2151. Цепь из элементов R6, С5 является снаббером, который предупреждает отказ выходных каскадов IR2151 вследствие паразитных высокочастотных колебаний.

Детали балласта люминесцентной лампы

Электролитические конденсаторы типа К50-68, неполярные — К10-17б , К73-17. Минимальное напряжение конденсатора С5 должно быть не менее 400 В. Диод VD5 обязан быть типа ultra-fast рассчитанным на обратное напряжение не менее 400 В. Им могут быть следующие диоды: BYV26D, 11DF4, BYV26C, BYV26B, HER156, HER157, HER105, SF28, HER205, HER106, HER206, SF106. Микросхему IR2151 возможно заменить на  IR2153, IR2152, IR2155.

Возможна замена транзисторов:   КП728, КП726, IRF730, IRF740, IRF840, КП770Д, КП751А. Термистор R7 возможно поменять на В59339-А1801-Р20 или же на  В59339-А1501-Р20, B59320-J120-A20. Хотя иногда  данный термистор можно исключить из схемы. Для этого попробуйте запустить лампу без термистора. Если она включается уверенно, без многократных вспышек, то термистор можно не устанавливать.

Дроссель балласта люминесцентной лампы

  • Первый вариант: феррит марки 2500НМС1 имеющий размер Ш 5х5 с зазором  0,2 мм.  Обмотка выполнена проводом ПЭВ-2 диаметром 0,2 мм и содержит 100 витков.
  • Второй вариант: феррит марки 2000НМ имеющий размер Ш 6х6 с зазором  0,25 мм.  Обмотка выполнена проводом ПЭВ-2 диаметром 0,2 мм и содержит 135 витков.

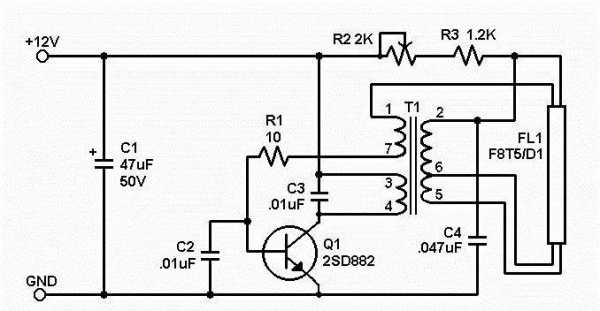

Люминесцентные лампы можно питать не только от сети 220 вольт, но и от мощных стационарных источников питания, к примеру, питание люминесцентной лампы от 12 вольт.

www.joyta.ru

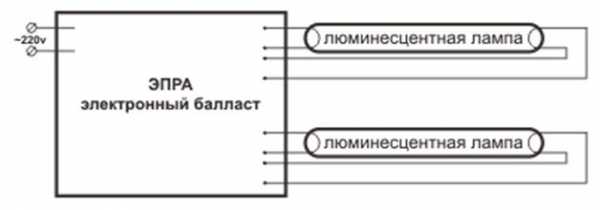

Балласт электронный: схема 2х36

Электронный балласт - это устройство, которое включает люминесцентные лампы. Модели между собой отличаются по номинальному напряжению, сопротивлению и перегрузке. Современные устройства способны работать в экономном режиме. Подключение балластов осуществляется через контроллеры. Как правило, они применяются электродного типа. Также схема подключения модели предполагает применение переходника.

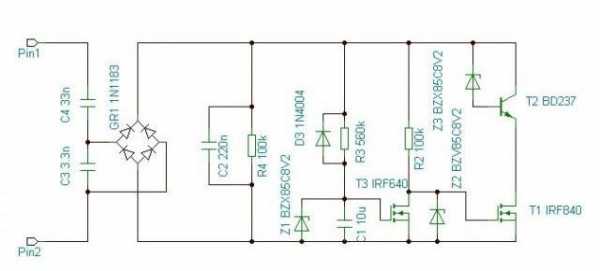

Стандартная схема устройства

Схемы электронных балластов люминесцентных ламп включают в себя набор трансиверов. Контакты у моделей применяются коммутируемого типа. Обычное устройство состоит из конденсаторов емкостью до 25 пФ. Регуляторы в устройствах могут применяться операционного либо проводникового типа. Стабилизаторы в балластах устанавливаются через обкладку. Для поддержания рабочей частоты в устройстве имеется тетрод. Дроссель в данном случае крепится через выпрямитель.

Устройства низкого КПД

Балласт электронный (схема 2х36) низкого КПД подходит для ламп на 20 Вт. Стандартная схема включает в себя набор расширительных трансиверов. Пороговое напряжение у них составляет 200 В. Тиристор в устройствах данного типа используется на обкладке. С перегрузками борется компаратор. У многих моделей используется преобразователь, который работает при частоте 35 Гц. С целью повышения напряжения применяется тетрод. Дополнительно используются переходники для подключения балластов.

Устройства высокого КПД

Электронный балласт (схема подключения показана ниже) имеет один транзистор с выходом на обкладку. Пороговое напряжение элемента равняется 230 В. Для перегрузок используется компаратор, который работает на низких частотах. Данные устройства хорошо подходят для ламп мощностью до 25 Вт. Стабилизаторы довольно часто применяются с переменными транзисторами.

Во многих схемах используются преобразователи, и рабочая частота у них равняется 40 Гц. Однако она может повышаться при возрастании перегрузок. Также стоит отметить, что у балластов используются динисторы для выпрямления напряжения. Регуляторы часто устанавливаются за трансиверами. Операционные налоги выдают частоту не более 30 Гц.

Устройство на 15 Вт

Балласт электронный (схема 2х36) для ламп на 15 Вт собирается с интегральными трансиверами. Тиристоры в данном случае крепятся через дроссель. Также стоит отметить, что есть модификации на открытых переходниках. Они выделяются высокой проводимостью, но работают при низкой частоте. Конденсаторы используются только с компараторами. Номинальное напряжение при работе доходит до 200 В. Изоляторы используются только в начале цепи. Стабилизаторы применятся с переменным регулятором. Проводимость элемента составляет не менее 5 мк.

Модель на 20 Вт

Электрическая схема электронного балласта для ламп на 20 Вт подразумевает применение расширительного трансивера. Транзисторы стандартно используются разной емкости. В начале цепи они устанавливаются на 3 пФ. У многих моделей показатель проводимости доходит до 70 мк. При этом коэффициент чувствительности сильно не снижается. Конденсаторы в цепи используются с открытым регулятором. Понижение рабочей частоты осуществляется через компаратор. При этом выпрямление тока происходит благодаря работе преобразователя.

Если рассматривать схемы на фазовых трансиверах, то там имеется четыре конденсатора. Емкость у них стартует от 40 пФ. Рабочая частота балласта поддерживается на уровне 50 Гц. Триоды для этого используются на операционных регуляторах. Для понижения коэффициента чувствительности можно встретить различные фильтры. Выпрямители довольно часто используются на подкладках и устанавливаются за дросселем. Проводимость балласта в первую очередь зависит от порогового напряжения. Также учитывается тип регулятора.

Схема балласта на 36 Вт

Балласт электронный (схема 2х36) для ламп на 36 Вт имеет расширительный трансивер. Подключение устройства происходит через переходник. Если говорить про показатели балластов, то номинальное напряжение равняется 200 Вт. Изоляторы для устройств подходят низкой проводимости.

Также схема электронного балласта 36W включает в себя конденсаторы емкостью от 4 пФ. Тиристоры довольно часто устанавливаются за фильтрами. Для управления рабочей частотой имеются регуляторы. У многих моделей используется два выпрямителя. Рабочая частота у балластов данного типа максимум равняется 55 Гц. При этом перегрузка может сильно возрастать.

Балласт Т8

Электронный балласт Т8 (схема показана ниже) имеет два транзистора с низкой проводимостью. У моделей используются только контактные тиристоры. Конденсаторы в начале цепи имеются большой емкости. Также стоит отметить, что балласты производятся на контакторных стабилизаторах. У многих моделей поддерживается высокое напряжение. Коэффициент тепловых потерь составляет около 65 %. Компаратор устанавливается с частотой 30 Гц и проводимостью 4 мк. Триод для него подбирается с обкладкой и изолятором. Включение устройства осуществляется через переходник.

Использование транзисторов MJE13003A

Балласт электронный (схема 2х36) с транзисторами MJE13003A включает в себя только один преобразователь, который находится за дросселем. У моделей используется контактор переменного типа. Рабочая частота у балластов составляет 40 Гц. При этом пороговое напряжение при перегрузках равняется 230 В. Триод в устройствах применяется полюсного типа. У многих моделей имеется три выпрямителя с проводимостью от 5 мк. Недостатком устройства с транзитами MJE13003A можно считать высокие тепловые потери.

Использование транзисторов N13003A

Балласты с данными транзисторами ценятся за хорошую проводимость. У них малый коэффициент тепловых потерь. Стандартная схема устройства включает проводной преобразователь. Дроссель в данном случае используется с обкладкой. У многих моделей низкая проводимость, но рабочая частота равняется 30 Гц. Компараторы для модификаций подбираются на волновом конденсаторе. Регуляторы подходят только операционного типа. Всего в устройстве имеется два реле, а контакторы устанавливаются за дросселем.

Использование транзисторов КТ8170А1

Балласт на транзисторе КТ8170А1 состоит из двух трансиверов. У моделей имеется три фильтра для импульсных помех. За включение трансивера отвечает выпрямитель, который работает при частоте 45 Гц. У моделей используются преобразователи только переменного типа. Они работают при пороговом напряжении 200 В. Данные устройства замечательно подходят для ламп на 15 Вт. Триоды в контроллерах используются выходного типа. Показатель перегрузки может меняться, и это в первую очередь связано с пропускной способностью реле. Также надо помнить о емкости конденсаторов. Если рассматривать проводные модели, то вышеуказанный параметр у элементов не должен превышать 70 пФ.

Использование транзисторов КТ872А

Принципиальная схема электронного балласта на транзисторах КТ872А предполагает использование только переменных преобразователей. Пропускная способность составляет около 5 мк, но рабочая частота может меняться. Трансивер для балласта подбирается с расширителем. У многих моделей используется несколько конденсаторов разной емкости. В начале цепи применяются элементы с обкладками. Также стоит отметить, что триод разрешается устанавливать перед дросселем. Проводимость в таком случае составит 6 мк, а рабочая частота не будет выше 20 Гц. При напряжении 200 В перегрузка у балласта составит около 2 А. Для решения проблем с пониженной чувствительностью используются стабилизаторы на расширителях.

Применение однополюсных динисторов

Электронный балласт (2х36 схема) с однополюсными динисторами способен работать при перегрузке свыше 4 А. Недостатком таких устройств является высокий коэффициент тепловых потерь. Схема модификации включает в себя два трансивера низкой проводимости. У моделей рабочая частота составляет около 40 Гц. Кондукторы крепятся за дросселем, а реле устанавливается только с фильтром. Также стоит отметить, что у балластов имеется проводниковый транзистор.

Конденсатор используется низкой и высокой емкости. В начале цепи применяются элементы на 4 пФ. Показатель сопротивления на этом участке составляет около 50 Ом. Также надо обратить внимание на то, что изоляторы используются только с фильтрами. Пороговое напряжение у балластов при включении равняется примерно 230 В. Таким образом, модели можно использовать для ламп разной мощности.

Схема с двухполюсным динистором

Двухполюсные динисторы в первую очередь обеспечивают высокую проводимость у элементов. Электронный балласт (2х36 схема) производится с компонентами на коммутаторах. При этом регуляторы используются операционного типа. Стандартная схема устройства включает в себя не только тиристор, но и набор конденсаторов. Трансивер при этом используется емкостного типа, и у него высокая проводимость. Рабочая частота элемента составляет 55 Гц.

Основной проблемой устройств является низкая чувствительность при больших перегрузках. Также стоит отметить, что триоды способны работать только при повышенной частоте. Таким образом, лампы часто мигают, а вызвано это перегревом конденсаторов. Чтобы решить эту проблему, на балласты устанавливаются фильтры. Однако они не всегда способны справиться с перегрузками. В данном случае стоит учитывать амплитуду скачков в сети.

fb.ru

способы реализации электронного балласта для люминесцентных ламп, схемы устройства

Основным фактором нормальной работы люминесцентных ламп является вид электрического тока. Так как эти осветительные устройства работают от постоянного электротока, в их схему приходится устанавливать пускорегулирующий аппарат (ПРА) или балласт. Наиболее популярным является electronic ballast, обладающий рядом преимуществ перед электромагнитным агрегатом.

Основные разновидности

Сегодня существует два типа балласта – электромагнитный и электронный. Они отличаются принципом работы, поэтому стоит познакомиться с каждым из них.

Электромагнитный балласт

Этот вид реализации предполагает последовательное подключение дросселя к лампе. Также для работы электромагнитного ПРА требуется стартер, с помощью которого регулируется процесс зажигания светильника. Эта деталь представляет собой газоразрядную лампу, внутри колбы которой находятся биметаллические электроды.

Работает устройство следующим образом:

  1. Когда на стартер поступает напряжение, биметаллические электроды замыкаются от нагрева. Это приводит к увеличению силы тока, так как ограничивать его может лишь внутреннее сопротивление обмоток дросселя.
  2. С ростом показателя электротока начинают разогреваться электроды люминесцентной лампы.
  3. При остывании стартера размыкаются биметаллические электроды.
  4. В момент разрыва цепи стартером в катушке дросселя возникает импульс высокого напряжения, что и приводит к зажиганию осветительного прибора.

Когда люминесцентное устройство переходит в штатный режим работы, напряжение на нем и стартере оказывается на 50% меньше сетевого, а этого недостаточно для срабатывания второго элемента. В результате стартер переходит в отключенное состояние и перестает влиять на работу осветительного прибора.

Электромагнитный балласт отличается низкой стоимостью и простой конструкцией. Длительное время эти устройства активно использовались при изготовлении светильников, однако они имеют ряд недостатков:

  1. Для перехода люминесцентного устройства в рабочий режим требуется около 3 секунд.
  2. Осветительные приборы с электромагнитным балластом во время работы мерцают, что негативно влияет на органы зрения.
  3. Расход энергии у этих устройств значительно выше по сравнению с электронным балластом.
  4. Дроссель шумит во время работы.

Из-за этих недостатков сегодня электромагнитный балласт для ламп используется крайне редко.

Электронная реализация

Электронные устройства представляют собой преобразователи напряжения, с помощью которых обеспечивается питание люминесцентных ламп. Хотя создано много вариантов электронного балласта, в большинстве случаев используется единая блок-схема. При этом производители могут вносить в нее определенные изменения, например, добавить схему управления яркостью осветительного прибора.

Перевод люминесцентного светильника лампы в штатный режим работы с помощью электронного ПРА чаще всего осуществляется одним из двух способов:

  1. До момента подачи на катоды лампы зажигающего напряжения они предварительно нагреваются. Это позволяет избавиться от мерцания, а также увеличить КПД осветительного прибора.
  2. В конструкцию светильника установлен колебательный контур, который входит в резонанс до того, как в колбе лампы появится разряд.

При использовании второго способа схема электронного балласта реализована так, что нить накала лампочки является частью контура. Как только в газовой среде появляется разряд, изменяются параметры колебательного контура, после чего он выходит из резонанса. В результате напряжение снижается до рабочего.

Схема пускорегулирующего аппарата для ламп 36w.

Сегодня большое распространение получили компактные люминесцентные устройства с цоколем Е14 и Е27. В них балласт устанавливается непосредственно в конструкцию прибора. Пример схемы электронного балласта для люминесцентных ламп 18w приведен ниже.

Поиск неисправностей и ремонт

Если возникли проблемы с работой газоразрядных ламп, часто ремонт может быть проведен самостоятельно. Основной задачей в такой ситуации является определение источника проблемы – осветительный прибор либо балласт. Для проверки электронной схемы необходимо предварительно удалить линейную лампочку, замкнуть электроды и подключить обыкновенную лампу. Если она начала светиться, то проблема не в балласте.

Для поиска неисправности в люминесцентных осветительных устройствах сначала требуется поочередно прозвонить все элементы начиная с предохранителя. Если эта деталь оказалась рабочей, необходимо переходить к проверке конденсатора и диодов. Если все элементы пускорегулирующего аппарата оказались исправными, стоит проверить дроссель. Своевременный ремонт осветительного устройства позволит увеличить срок его эксплуатации.

220v.guru

Схема электронного балласта для люминесцентной лампы. Принцип работы люминесцентных ламп

Домашний уют 10 января 2016

Экономные люминесцентные лампы способны работать только с электронными балластами. Предназначены данные устройства для выпрямления тока. Информации про электронный балласт (схема, ремонт и подключение) имеется очень много. Однако в первую очередь важно изучить устройство прибора.

Стандартная модель включает в себя трансформатор, динистор и транзистор. Довольно часто для защиты системы устанавливается предохранитель. Для подключения ламп предусмотрены специальные каналы. Также в устройстве имеются выходы, на которые подается электроэнергия.

Принцип работы

Принцип работы электронного балласта построен на преобразовании тока. Весь процесс начинается после подачи электроэнергии на канал. Далее в работу вступает дроссель. На этом этапе предельная частота устройства значительно снижается. При этом отрицательное сопротивление в цепи, наоборот, возрастает. Далее ток проходит через динистор и попадает на транзистор. В результате осуществляется преобразование тока. В конечном счете через трансформатор проходит напряжение нужного диапазона для люминесцентной лампы.

Модели диодного типа

Модели диодного типа на сегодняшний день считаются бюджетными. В данном случае трансформаторы используются лишь понижающего типа. Некоторые производители транзисторы устанавливают открытого типа. За счет этого процесс понижения частоты в цепи происходит не очень резко. Для стабилизации выходного напряжения применяются два конденсатора. Если рассматривать современные модели балластов, то там имеются динисторы операционного типа. Ранее их заменяли обычными преобразователями.

Видео по теме

Двухконтактные модели

Данного типа схема электронного балласта для люминесцентной лампы отличается от прочих моделей тем, что в ней используется регулятор. Таким образом, пользователь способен настраивать параметр выходного напряжения. Трансформаторы используются в устройствах самые различные. Если рассматривать распространенные модели, то там установлены понижающие аналоги. Однако однофазовые конфигурации не уступают им по параметрам.

Всего конденсаторов в цепи у моделей предусмотрено два. Также двухконтактные схемы электронных балластов энергосберегающих ламп включают в себя дроссель, который устанавливается за выходными каналами. Транзисторы для моделей подходят лишь емкостные. На рынке они представлены как постоянного, так и переменного типа. Предохранители в устройствах используются редко. Однако если в цепи установлен тиристор для выпрямления тока, то без него не обойтись.

Схема балласта "Эпра" 18 Вт

Данная схема электронного балласта для люминесцентной лампы включает в себя понижающий трансформатор, а также две пары конденсаторов. Транзистор для модели предусмотрен лишь один. Отрицательное сопротивление он максимум способен выдерживать на уровне 33 Ом. Для устройств данного типа это считается нормальным. Также схема электронного балласта 18 Вт включает в себя дроссель, который расположен над трансформатором. Динистор для преобразования тока применяется модульного типа. Понижение тактовой частоты происходит при помощи тетрода. Находится данный элемент возле дросселя.

Балласт "Эпра" 2х18 Вт

Указанный электронный балласт 2х18 (схема показана ниже) состоит из выходных триодов, а также понижающего трансформатора. Если говорить про транзистор, то он в данном случае предусмотрен открытого типа. Всего конденсаторов в цепи имеется два. Еще у схемы электронных балластов "Эпра" 18 Вт есть дроссель, который располагается под трансформатором.

Конденсаторы при этом стандартно устанавливаются возле каналов. Процесс преобразования осуществляется через понижение тактовой частоты устройства. Стабильность напряжения в данном случае обеспечивается благодаря качественному динистору. Всего каналов у модели имеется два.

Схема балласта "Эпра" 4х18 Вт

Этот электронный балласт 4х18 (схема показана ниже) включает в себя конденсаторы инвертирующего типа. Емкость их составляет ровно 5 пФ. В данном случае параметр отрицательного сопротивления в электронных балластах доходит до 40 Ом. Также важно упомянуть о том, что дроссель в представленной конфигурации расположен под динистором. Транзистор у этой модели имеется один. Трансформатор для выпрямления тока применяется понижающего типа. Перегрузки он способен от сети выдерживать большие. Однако предохранитель в цепи все-таки установлен.

Балласт Navigator

Электронный балласт Navigator (схема показана ниже) включает в себя однопереходный транзистор. Также отличие этой модели кроется в наличии специального регулятора. С его помощью пользователь сможет настраивать параметр выходного напряжения. Если говорить про трансформатор, то он в цепи предусмотрен понижающего типа. Расположен он возле дросселя и фиксируется на пластине. Резистор для этой модели подобран емкостного типа.

В данном случае конденсаторов имеется два. Первый из них расположен возле трансформатора. Предельная емкость его равняется 5 пФ. Второй конденсатор в цепи располагается под транзистором. Емкость его равняется целых 7 пФ, а отрицательное сопротивление максимум он может выдерживать на уровне 40 Ом. Предохранитель в данных электронных балластах не используется.

Схема электронного балласта на транзисторах EN13003A

Схема электронного балласта для люминесцентной лампы с транзисторами EN13003A является на сегодняшний день довольно сильно распространенной. Выпускаются модели, как правило, без регуляторов и относятся к классу бюджетных приборов. Однако прослужить устройства способны долго, и предохранители у них имеются. Если говорить про трансформаторы, то они подходят только понижающего типа.

Устанавливается транзистор в цепи возле дросселя. Система защиты у таких моделей в основном используется стандартная. Контакты приборов защищены динисторами. Также схема электронного балласта на 13003 включает в себя конденсаторы, которые часто устанавливаются с емкостью около 5 пФ.

Использование понижающих трансформаторов

Схема электронного балласта для люминесцентной лампы с понижающими трансформаторами часто включает в себя регуляторы напряжения. В данном случае транзисторы используются, как правило, открытого типа. Многими специалистами они ценятся за высокую проводимость тока. Однако для нормальной работы устройства очень важен качественный динистор.

Для понижающих трансформаторов часто используют операционные аналоги. В первую очередь они ценятся за свою компактность, а для электронных балластов это является существенным преимуществом. Дополнительно они отличаются пониженной чувствительностью, и небольшие сбои в сети для них нестрашны.

Применение векторных транзисторов

Векторные транзисторы в электронных балластах применяются очень редко. Однако в современных моделях они все-таки встречаются. Если говорить про характеристики компонентов, то важно отметить, что отрицательное сопротивление они способы держать на уровне 40 Ом. Однако с перегрузками они справляются довольно плохо. В данном случае большую роль играет параметр выходного напряжения.

Если говорить про транзисторы, то для указанных трансформаторов они подходят больше ортогонального типа. Стоят они на рынке довольно дорого, однако расход электроэнергии у моделей крайне низок. В данном случае модели с векторными трансформаторами по компактности значительно проигрывают конкурентам с понижающими конфигурациями.

Схема с интегральным котроллером

Электронный балласт для люминесцентных ламп с интегральным контроллером довольно прост. В данном случае трансформаторы применяются понижающего типа. Непосредственно конденсаторов в системе имеется два. Для понижения предельной частоты у модели имеется динистор. Транзистор используется в электронном балласте операционного типа. Отрицательное сопротивление он способен выдерживать не менее 40 Ом. Выходные триоды в моделях данного типа практически никогда не используются. Однако предохранители устанавливаются, и при сбоях в сети они помогают сильно.

Применение низкочастотных триггеров

Триггер на электронный балласт для люминесцентных ламп устанавливается в том случае, когда отрицательное сопротивление в цепи превышает 60 Ом. Нагрузку с трансформатора он снимает очень хорошо. Предохранители при этом устанавливаются очень редко. Трансформаторы для моделей этого типа используются лишь векторные. В данном случае понижающие аналоги неспособны справляться с резкими скачками предельной тактовой частоты.

Непосредственно динисторы в моделях устанавливаются возле дросселей. По компактности электронные балласты довольно сильно отличаются. В данном случае многое зависит от используемых компонентов устройства. Если говорить про модели с регуляторами, то места они требуют очень много. Также они способны работать в электронных балластах только на два конденсатора.

Модели без регуляторов очень компактны, однако транзисторы для них могут использоваться лишь ортогонального типа. Отличаются они хорошей проводимостью. Однако следует учитывать, что данные электронные балласты на рынке покупателю обойдутся недешево.

Источник: fb.ru Технологии Схема электронного трансформатора для галогенных ламп 12В. Как устроен электронный трансформатор?

Работа трансформатора сроится на преобразовании тока от сети с напряжением 220 В. Устройства делятся по количеству фаз, а также показателю перегрузки. На рынке представлены модификации однофазного и двухфазного типов....

Автомобили Редукционный клапан давления масла: для чего нужен, принцип работы

В двигателе автомобиля для создания необходимого давления в смазочной системе используется масляный насос. Посредством давления осуществляется смазка всех деталей и узлов силового агрегата, которые находятся в движени...

Дом и семья Вибромассажер для ног: виды, принцип работы, правила выбора

В наши дни проблема здоровья ног актуальна не только для людей зрелого возраста — довольно часто с ней приходится сталкиваться молодому поколению. Гиподинамия, плохая экология, неправильное питание — все э...

Домашний уют Обратный клапан для насоса: характеристики, принцип работы и отзывы. Обратный клапан для вакуумного насоса

Обратный клапан для насоса представляет собой обязательный элемент насосных станций. С его помощью можно определить направление движения воды. Прибор отключает участок трубопровода, какое-либо оборудование или насос п...

Домашний уют Сервопривод для теплого пола: принцип работы и назначение. Теплые полы водяные в частном доме

Организация системы напольного отопления требует учета множества технических аспектов. Дополнительная оснастка в виде систем контроля и управления является ключевым звеном в общей инфраструктуре теплого пола. Она вклю...

Домашний уют Вакуумный клапан для канализации: фото, принцип работы. Установка вакуумных клапанов

При сооружении канализационной инфраструктуры должны быть предусмотрены и вентиляционные каналы отвода зловонных паров. Далеко не во всех случаях, особенно частные домовладельцы, задумываются над таким дополнением, но...

Домашний уют Фильтр магнитный для воды: выбор, принцип работы, отзывы

Вода, которая поставляется в большие города, не всегда отличается качеством. Поэтому те люди, которые заботятся о своем здоровье, используют всевозможные фильтрующие системы. Очищают воду и на производственных сооруже...

Домашний уют Балансировочный клапан для системы отопления: принцип работы, установка, инструкция

Какая бы ни была отопительная система, она предполагает необходимость настройки, сделать это можно самыми разными способами. Эти манипуляции требуются для того, чтобы параметры на отдельных участках сети были максимал...

Домашний уют Теплообменник на трубу дымохода для отопления: виды, принцип работы, установка

Приборы отопления, которые используют для получения тепла сгорание топлива, не способны функционировать без дымоотводящего канала.

Домашний уют Трехходовой клапан для твердотопливного котла: принцип работы

В процессе проектирования отопительных систем внушительной протяженности необходимо учитывать основной минус, в качестве которого выступает возможность неравномерного распределения тепла. Это объясняется тем, что в пр...

monateka.com

устройство, назначение и схемы электронного балласта для люминесцентных ламп

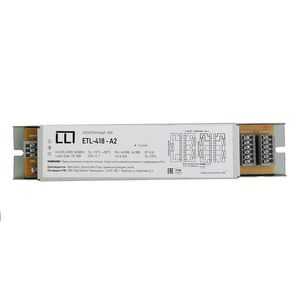

ЭПРА для светильника — электронный пусковой и регулирующий аппарат, который осуществляет запуск и управление работой газоразрядных осветительных приборов. Широко применяется в устройстве люминесцентных ламп, в которых электрический разряд в парах ртути создает ультрафиолетовое излучение, превращаемое люминофором в видимый свет. В отличие от электромагнитного регулирующего устройства (дросселя), аппарат состоит только из электронных элементов.

Устройство аппарата

Качественный аппарат содержит встроенную систему защиты от перепадов в сети напряжения. Кроме того, у него существует предохранение от импульсных помех и пуска при отсутствии лампы. В типичный прибор входят:

  1. Фильтр от помех — способствует разделению входящих сигналов в ЭПРА и предохранение от проникающих в сеть внешних воздействий.
  2. Преобразователь электрической энергии — входящий переменный ток превращает в постоянный.
  3. Устройство, способствующее коррекции коэффициента мощности преображаемого тока.
  4. Прибор для сглаживания импульсов после изменения переменного тока в постоянный.
  5. Дроссель — прибор, ограничивающий ток в сети.

Схема ЭПРА для люминесцентных ламп существует мостовая и полумостовая. Первое устройство применяется очень редко, так как обладает большим количеством дополнительных элементов.

Второй вид схем применяется гораздо чаще, хотя имеет низкий коэффициент полезного действия. Для ее управления аппарат оснащен инвертором с плавным регулятором яркости, в который входит внешний светорегулятор, предназначенный для управления электронным аппаратом.

Назначение прибора

Внутри газоразрядной лампы ток возрастает довольно быстро, поэтому происходит резкое падение сопротивления. Чтобы люминесцентные светильники не сгорели от чрезмерного нагрева, в ее схему последовательно подключается дополнительная нагрузка для ограничения тока в цепи, называемая балластом или дросселем.

Аппараты существуют электромагнитные и электронные. Электромагнитный представляет собой простой трансформатор, состоящий из медного провода и металлических пластин. В состав электронных устройств входят:

  • диоды;
  • динисторы;
  • транзисторы;
  • микросхемы.

В электромагнитных аппаратах используется дополнительное устройство — стартер. В электронном оборудовании эта функция заложена в самой схеме, которая лежит в основе устройства пускорегулирующего аппарата. Он обладает некоторыми преимуществами:

  • небольшой вес;
  • плавное включение ламп;
  • отсутствие мерцания и шума, так как аппарат работает на высокой частоте, достигающей десятки килогерц;
  • низкие тепловые потери.

Кроме того, электронный балласт для люминесцентных ламп обладает высоким коэффициентом полезного действия и рядом проверенных эффективных защит, которые позволяют продлить работоспособность аппаратов.

Схемы электронного оборудования

Наиболее бюджетным вариантом считается диодная схема ЭПРА с понижающим трансформатором. В некоторых моделях добавляются открытые транзисторы, что позволяет сгладить процесс снижения частоты. Выходное напряжение стабилизируют два конденсатора.

В более современных схемах приборов применяются динисторы операционного типа, которые постепенно вытесняют простые преобразователи. Это дает возможность пользователям самим настраивать параметры выходного напряжения приборов.

В двухконтактных схемах электронных аппаратов за выходными каналами устанавливается дроссель. Перед выходами находятся два конденсатора, а понижающий трансформатор — непосредственно над дросселем. Стабильное напряжение регулируется качественным динистором.

Популярной считается схема электронного аппарата для люминесцентных ламп на транзисторах EN13003A. Это довольно простые и дешевые приборы, которые не регулируются, но обладают большим сроком службы.

Принцип действия

С помощью диодного моста и конденсаторного фильтра, напряжение становится постоянным. Далее, благодаря инвертору на двух транзисторах, постоянное напряжение превращается в высокочастотное. Работа аппарата происходит в три этапа:

  1. Сначала происходит разогрев электродов лампы, который осуществляет более быстрый и мягкий запуск даже при низких температурах.
  2. Электронный аппарат повышает напряжение до 1,6 кВ, совершающее пробой газа в колбе лампы.
  3. Лампа начинает светиться с небольшим напряжением на электродах, достаточного для поддержания горения.

Все эти процессы происходят благодаря тороидальному трансформатору с тремя обмотками. Две обмотки с помощью транзисторов осуществляют управление процессом горения, а третья подает на светильник резонансное напряжение, значительно превышающее показатели питающей сети.

То есть максимальный ток разогревает нити накала светильника, а большое резонансное напряжение, создаваемое на конденсаторе, зажигает его. Как только лампа загорится, подача резонансного напряжения прекращается, а светильник продолжает гореть.

Для этого хватает силы индукционного тока, поступающего от управляющей части электронного аппарата. Старт люминесцентной лампы длится меньше 1 секунды.

220v.guru

Электронный балласт для 18 Вт люминесцентных светильников

В статье рассматривается принципиальная схема балласта, анализируются недостатки как его электрической принципиальной схемы, так и конструкции таких балластов китайского производства.

Фото Плата электронного балласта

На фото показана плата электронного балласта для 18 Вт люминесцентных светильников. Ее принципиальная схема, нарисованная автором из осмотра монтажной платы (рис.1), очень похожа на схемы электронных балластов как для 36 Вт светильников [1], так и для компактных люминесцентных ламп [2].

Принцип работы схемы (рис.1) и назначение ее радиоэлементов, а также ремонт подробно описаны в похожей схеме в [1].

Результаты измерений питающих напряжений данной схемы указаны на рис.1. Частота преобразования при лампе 18 Вт и напряжении сети ~220 В составляет 28 кГц.

Рис.1 Принципиальная схема электронного балласта



При испытаниях балласт показал свою работоспособность в диапазоне питающих напряжений ~100…~220 В, но яркость при напряжении ~100 В заметно снижается.

Хорошо выдерживает балласт и более мощную лампу, 36 Вт, его биполярные высоковольтные транзисторы МJE13005 (400 В, 4 A) работают при этом в нормальном режиме и не перегреваются, а частота преобразования увеличивается до 32 кГц.

Если сравнить принципиальною схему этого балласта (рис.1) со схемой, представленной в [1], то между ними есть некоторые различия.

Во-первых, на питающем входе этого балласта установлен фильтр из элементов L0 (1,6 мГн) и С0 (220 нФ). Его назначение в том, чтобы не допустить проникновения продуктов преобразования в электросеть.

Во-вторых, в этом балласте в цепи питания люминесцентной лампы установлен дополнительный конденсатор С41 (47 нФ, 400 В), повышающий, вместе с конденсатором С42 (47 нФ 400 В), КПД балласта, так как лампа в такой схеме получает питание от работы обеих силовых ключей.

«Рисуя» в электронном виде принципиальною схему (рис.1), а также схемы в [1, 2], автор изобразил в них тороидальные трансформаторы нестандартно (не по ГОСТу). Почему? Светильники и компактные люминесцентные лампы с электронными балластами часто не выдерживают заявленное производителями гарантийное время работы, а вернуть в магазин поврежденный светильник (лампу) не всегда удается. Естественно, владельцы поврежденных светильников и компактных люминесцентных ламп хотели бы сами их отремонтировать, но они не являются профессиональными ремонтниками и не знают, как это сделать. Нестандартно нарисованный в схеме тороидальный трансформатор понятнее воспринимается не профессионалами, для них эта статья с рисунком и рассчитана, как, впрочем, и статьи [1, 2].

Людей, желающих своими руками отремонтировать все, что их окружает, много, а профессиональных ремонтников мало. Автору хотелось бы, чтобы эта статья, а также статьи [1, 2] всем им помогли в ремонте.

Недостатки схемы и монтажной платы балласта

Первый недостаток. Как указывалось в [1], схема электронного балласта почти мгновенно зажигает лампу. Плохо это или хорошо? Для пользователя хорошо: включил светильник, и лампа сразу зажглась, но для долговечности лампы все наоборот. За короткое время (долю секунды) нить накала не успевает разогреться, а высокое напряжение, приложенное между ее нитями, вырывает из нити накала требуемое количество электронов, необходимое для зажигания лампы, и этим разрушает накал, понижая его эмиссионную способность.

Результат этого «вырывания электронов» – низкая долговечность ламп, особенно это касается компактных люминесцентных ламп.

Это явление хорошо известно всем тем, кто продлевал долговечность электронно-лучевой трубки телевизоров путем предварительного разогрева ее накала, а после, через несколько секунд или даже десятков секунд, подавал на него рабочие напряжения.

В электронных балластах, в которых применены специально разработанные для этого микросхемы, вышеуказанный недостаток устранен. После подачи питающего напряжения люминесцентная лампа в них зажигается с задержкой в 1…3 с. Некоторые пользователи воспринимают это как недостаток, но в действительности задержка свечения продлевает срок службы ламп.

Второй недостаток касается многих изделий китайского производства.

Для удешевления их производства китайцы часто не устанавливают радиоэлементы, которые разработчики предусмотрели в схеме и на монтажной плате. Результат такой «экономии» – аварийная ситуация.

Например, в электронном балласте, показанном на рис.1, оборвался токопроводящий слой резистора R5, установленного в цепи базы Т1. Причина обрыва – низкое качество его производства. Номинальное значение R5=6…25 Ом. После его обрыва транзистор Т1 перегрелся и взорвался. Взрыв был спровоцирован отсутствием резистора R3 (0,1…2,2 Ом) в цепи эмиттера Т1, вместо него изготовители установили перемычку (см. фото), хотя место на монтажной плате для этого резистора предусмотрено. Если бы этот резистор был установлен, то он сгорел бы, тем самым сохранив «жизнь» более дорогостоящему транзистору. Кстати, после взрыва транзистора Т1, повредился и Т2, изготовители и в его эмиттерной цепи также установили перемычку. При ремонте пришлось комплексно заменять все поврежденные и неустановленные элементы.

На киевском радиорынке транзисторы МJE13005 можно купить за 0,25 USD.

Третий недостаток, связан с нашими запущенными электросетями. Скачки напряжения в них не такие уж редкие случаи, и связаны они как с обрывом нулевого провода в 3-фазных электросетях [3], так и с грозовыми разрядами. Разработчики не предусмотрели защиты от вышеуказанных скачков, например, варисторами или сопрессорами.

Четвертый недостаток имеет уже монтажная плата. Многие из плат имеют низкое качество пайки, в результате теряется контакт радиоэлементов с монтажными дорожками, в итоге происходит повреждение. Перед повторной пайкой необходимо предварительно зачистить место повреждения.

Кроме того, монтажные платы электронных балластов не имеют защиты от конденсации влаги, которая может появиться на них при эксплуатации в зимнее время, в не отапливаемых помещениях. Один из выходов из ситуации – покрытие монтажных плат электронных балластов электроизоляционным лаком. Производители могли бы специально выпускать светильники (компактные лампы), имеющие повышенную защиту от влаги, и хотя это удорожает их стоимость, но такой товар пользовался бы спросом.

Внимание! Если вы решили отремонтировать поврежденный балласт, будьте осторожны, элементы его схемы находятся под опасным для жизни фазным напряжением 220 В/50 Гц.

Литература

  1. Власюк Н.П. Электронный блок питания (балласт) для 36 Вт люминесцентного светильника дневного света//Электрик. – 2009. – №1.
  2. Власюк Н.П. Электронный блок питания (балласт) компактной люминесцентной лампы дневного света фирмы DELUX//Радиоаматор. – 2009. – №1. – С.43.
  3. Власюк Н.П. Что делать, если из-за аварии в электросети у вас вышла из строя бытовая техника//Радиоаматор. – 2005. – №9. – С.27.

electrician.com.ua
