Как отремонтировать микроволновку своими руками. Ремонт микроволновки панасоник своими руками подробно


Ремонт микроволновой печи Panasonic NN-G335WF

Микроволновая (СВЧ) печь Panasonic NN-G335 является очень удачной моделью, как по дизайну, так и по функционалу. До сих пор эта модель не снята с производства, а лишь претерпела небольшой рестайлинг. Печь имеет исключительно удобную ручку открытия дверцы, снабжена грилем и электронным (сенсорным) управлением. Не смотря на относительно высокую цену в своем классе, микроволновка Panasonic NN-G335 пользуется большим спросом среди покупателей. Какова же печь в эксплуатации с точки зрения надежности электронных и механических узлов?

Рассмотрим по порядку все неисправности, возникавшие у автора статьи с данной микроволновкой с момента покупки (2006 год) и по сей день. Первое, что сразу начинает раздражать - слишком громкий сигнал динамика. Так и хочется разобрать печь, чтобы заклеить звуковое отверстие. Но вскоре привыкаешь к этому и, иногда, даже хочется похвалить разработчиков микроволновки за дальнобойность сигнала о готовности блюда, который слышно даже при включенной в помещении музыке. Главный неприятный момент в эксплуатации - дно камеры печи имеет предрасположенность к коррозии (ржавению) в том месте, где ездят пластиковые колесики поворотной тарелки.

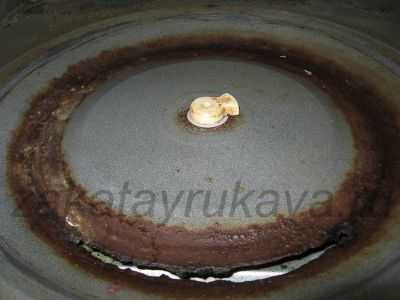

Проржавевшее дно камеры.



Примерно через три года эксплуатации образовалась сквозная коррозия дна камеры. Вероятно, причиной коррозии послужили высокая влажность и трение колесиков поворотной тарелки. Сразу после обнаружения такого дефекта камеры, с помощью СВЧ-детектора была сделана проверка печи на утечку излучения. Все оказалось в норме. Внешний корпус хорошо экранирует не смотря на крупное разрушение камеры.На втором году эксплуатации перегорела лампа подсветки камеры. Поломка совсем не страшная и легкоустранимая. Нужно: вскрыть печь (снять крышку), отсоединить провода на лампе, снять лампу и установить новую. Однако, лампа там используется не обычная, а специальная для СВЧ печей (цоколь не резьбовой, а в виде двух контактов). Купить лампу не особо проблемно. В крайнем случае, можно поставить обычную лампу, придумав способ ее крепления и подключения проводов питания.

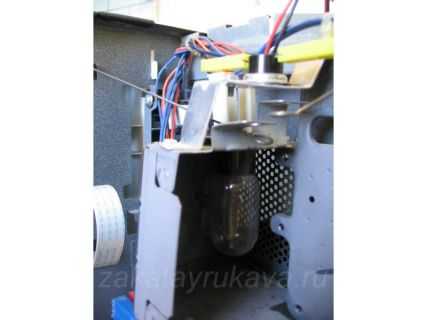

Лампа подсветки. Светит через небольшие сквозные отверстия непосредственно в камеру.



На третьем году эксплуатации, в один "прекрасный" момент печь отказалась работать вообще (табло не светилось, признаков жизни не было). После вскрытия корпуса, в первую очередь были проверены термостаты, и сразу же была найдена неисправность - один из термостатов находился в постоянно разомкнутом состоянии. В печи Panasonic NN-G335 таких термостатов два, оба работают на размыкание при нагревании их корпуса свыше номинальной температуры срабатывания (указана на корпусе термостата). Для того, чтобы заменить вышедший из строя термостат в любой микроволновой печи, нужно знать температуру срабатывания вышедшего из строя термостата, его рабочий ток коммутации, тип коммутации (на включение или на отключение) и тип корпуса (внешний вид). Не удалось найти такой же (по креплениям) термостат. Это не страшно, главное - обеспечить надежный тепловой контакт корпуса термостата с корпусом исследуемого объекта (детали конструкци печи, на которую он устанавливается).

"Живой" термостат в штатной установке (фото слева).Замененный термостат. Установлен с помощью дополнительной прижимной пластины и саморезов (фото справа).



Трудно сказать, в чем была причина выхода из строя термостата. Скорее всего, причина просто во времени, ведь все имеет свой срок службы. Если бы имел место перегрев, например, из-за закрытия чем-либо внешних вентиляционных щелей, то после отключения печи и ее остывания, исправный термостат должен снова включаться, чего не произошло. И последнее, с чем пришлось столкнуться - перегорание предохранителя по питанию в результате срабатывания защитного диода.

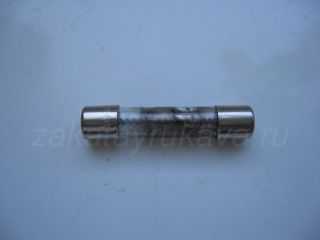

Перегоревший предохранитель (8 А).

Плата питания со снятым перегоревшим предохранителем F1 (фото слева).Плата питания, вид на динамик (зуммер). Отверстие, обозначенное красным кругом, можно заклеить, например, изолентой, и микроволновка не будет громко сигналить (фото справа).

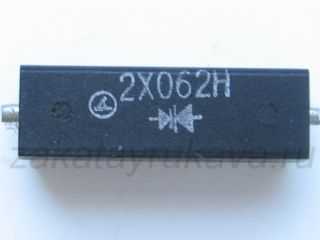

Защитный диод 2X062H крупным планом.

Защитный диод 2X062H закреплен навесным монтажем на высоковольтном конденсаторе 1 мкФ x 2100 в (фото слева).Надпись на высоковольтном конденсаторе (фото справа).



Для того, чтобы найти причину срабатывания защитного диода 2X062H и, как следствие, выгорания плавкого предохранителя, было проверено сопротивление цепи накала магнетрона, оно оказалось чрезвычайно мало (около 0,1 Ома), обычным мультиметром его точно измерить не представлялось возможным. По найденным справочным данным к данному магнетрону, такое низкое сопротивление явилось нормальным для исправного магнетрона, а точнее, должно быть 0,07 Ома. Также было проверено сопротивление между корпусом магнетрона и его выводами, сопротивление оказалось "бесконечным", как и должно быть. Из этих измерений был сделан вывод об условной исправности магнетрона (за неимением возможности более глубокого тестирования). Однако, при демонтаже магнетрона и снятии защитной металлической крышки, были выявлены следы чрезмерного локального нагрева катушек (эмаль изоляции имела потемнение), но сам провод не пострадал. Чтобы убедиться в условной исправности высоковольтного трансформатора, были проверены сопротивления постоянному току всех его обмоток. Сопротивления примерно совпадали со справочными данными. Результаты измерений были записаны авторучкой на сам трансформатор для возможности, при необходимости, перепроверить измерения в будущем.

Магнетрон Panasonic 2M211 (фото слева).Вид печи со снятым магнетроном (фото справа).

Магнетрон. Вид на излучатель (фото слева).Магнетрон. Вид сбоку (фото справа).

Магнетрон. Крышка снята (фото слева).Видна чуть обгоревшая изоляция катушки (фото справа).



В итоге, было принято решение заменить предохранитель на более высокотоковый (10А), произвести сборку и проверить печь в работе. Как оказалось, данное решение было верным. После последнего ремонта микроволновка работает отлично, никаких посторонних шумов или аномальной работы не наблюдалось. Конечно, если ремонтировать по всем правилам, то нужно было также заменить сгоревший защитный диод на новый, но его далеко не самая низкая цена, отсутствие по близости магазина радиотоваров и крайняя  необходимость на кухне в печи перевесили остальные аргументы. В конце статьи можно увидеть еще несколько фотографий процесса ремонта.

Высоковольтный трансформатор. Вид на шильдик (фото слева).Сопротивление обмоток высоковольтного трансформатора измерено цифровым мультиметром Mastech M-838 (фото справа).

Контакт на корпус одного из выводов обмотки трансформатора (при тестировании необходимо проверить мультиметром  наличие этого контакта).

Вентилятор. Вид на обмотку (фото слева).Вид на шильдик (фото справа).

Вентилятор. Вид на лопасти (фото слева).Вид сбоку (фото справа).

Все подключено. Вид на плату питания.

Все подключено.

Выпрямительный диод. Контакт на корпус (в красном круге).

Микроволновка собрана, работает.

zakatayrukava.ru

Ремонт микроволновки своими руками: видео инструкция и фото

Когда выходит из строя важный бытовой прибор, у домочадцев может начать развиваться паника от собственного бессилия. Ведь не каждый понимает, как можно быстро и своими руками выполнить ремонт. И тут уже неважно, какая марка перед вами: Панасоник, Самсунг или LG. Нужно для начала понимать принцип работы устройства, его основные элементы. Тогда определить причину, а значит, и устранить ее будет намного проще.

Мы рассмотрим инструкцию, как можно отремонтировать микроволновку с грилем и вращающейся тарелкой.

Элементы и особенности работы

Прежде чем выполнять ремонт микроволновки своими руками, стоит позаботиться об ее отключении от сети.

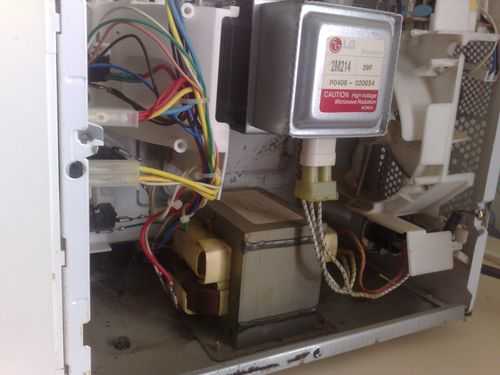

Если снять крышку устройства, под ней будет расположен трансформатор. На нем будет размещен плавкий предохранитель, а на корпусе – высоковольтный. Рядом с трансформатором будет размещен удвоитель, который включает в себя конденсатор вместе с диодом. Вместе все эти элементы составляют магнетроновую цепь питания.

Внимание! Даже если вы выключили питание, не стоит после открывания крышки микроволновой печи касаться конденсатора, поскольку он длительный период накапливал заряд, поэтому способен поразить электротоком.

Работает микроволновка таким образом. Напряжение сети проходит через плавкий предохранитель, переходя на первичную трансформаторную обмотку. Поэтому сначала нужно проверить работоспособность предохранителя, визуально оценив его возможности. Если «волос» порван или имеется почернение, потребуется заменить прибор на новый.

Первичная обмотка находится снизу. Напряжение измеряется на ее выходе. Также возле нее имеются витки провода, что и является вторичной обмоткой. Здесь напряжение составляет 6,3 В. Его достаточно для функционирования катода. Многослойная изоляция должным образом уберегают высоковольтную трансформаторную обмотку.

Удвоитель подключается параллельным способом. Его задача, исходя из названия, — удвоить напряжение на катоде. Анод же магнетрона должен быть подключен к земле.

Таймер времени, а также реле управляют магнетроном. Микроволновка работает по параметрам, которые задает программатор. Он имеет либо зубчатую, либо шестеренчатую передачу. Он в ответе за управление ходом часов. При увеличении промежутков включения магнетрона увеличивается мощность устройства.

Новые модели Панасоник, Самсунг и LG имеют инверторное управление мощностью генератора. А датчик контроля температуры отвечает за цикличность включения-выключения магнетрона. Он дает сигнал для увеличения или уменьшения импульсной частоты.

Если для приготовления блюда нужна высокая температура, импульсы идут учащенно, создается выше мощность.

Устройство защиты

Когда внезапно открывается дверца при функционировании магнетрона, защитные реле (3 шт.) сразу отключают все системы. Происходит разрыв подачи напряжения.

Высоковольтный предохранитель защищает:

  • при попадании металлических элементов на тарелку;
  • при функционировании вхолостую.

Вторичными элементами микроволновки являются:

  • лампа гриля и подсветки;
  • двигатель для вращения тарелки;
  • двигатель вентилятора.

Все они соединены последовательно, поэтому выход из строя одного ведет за собой остановку работы остальных элементов. Благодаря этому немного упрощается ремонт.

Неисправности и их устранение

К сожалению, нельзя привести универсальную инструкцию для всех производителей. Ведь, например, ремонт микроволновки Самсунг в некоторых аспектах будет отличаться от ремонта микроволновки LG. А принцип ремонта микроволновок Панасоник может быть третьим. Мы приведем максимально адаптированные условия и характерные поломки для всех производителей, предлагая пути решения проблемы своими руками:

  • Не включается. Причина может крыться в срабатывании плавкого предохранителя. Для устранения проблемы потребуется замена элемента, однако сначала нужна его проверка, как и контроль работоспособности трансформатора.
  • Не греет, часы функционируют. Причина может состоять в не срабатывании выключателя дверцы, ремонт которого потребуется. Лучше, конечно, произвести замену.
  • Происходит периодическое выключение и включение через некоторое время. Возможно, закрыты вентиляционные отверстия или сломано реле срабатывания вентилятора или он сам. Для устранения проблемы потребуется ремонт одного из указанных элементов или замена.
  • Слышан запах гари, видны искры. Загрязнилась слюдяная прокладка, замена которой и потребуется.
  • Плохо греет. Магнетрон мог потерять эмиссию или наблюдается пониженное сетевое напряжение. Возможно, потребуется замена магнетрона. Есть также вариант отремонтировать своими руками, для чего потребуется увеличить число витков.
  • Дисплей не все демонстрирует, есть пятна. Произошло повреждение экрана. Если при этом не функционирует и микроволновка, тогда может быть поломка процессора. Для устранения потребуется замена.
  • Не функционирует сенсорная панель. Есть повреждение токопроводящих дорожек. Потребуется замена.
  • Вращение тарелки происходит рывками. Либо проблемы с двигателем, либо есть загрязнения канавок роликов. Соответственно, потребуется замена мотора или прочистка канавок.
  • Устройство не греет, хотя тарелка вращается и горит свет. Возможные причины: поломка магнетрона, нарушение в цепи, существенное снижения сетевого напряжения. Нужно обзвонить цепь, выполнить монтаж стабилизатора или заменить генератор.
  • Не работают кнопки. Выполняется их проверка, пропайка или замена.
  • Постоянно работает, не выключается. Сломано реле подачи напряжения.

Выводы

Как видим, часть проблем с микроволновками вполне под силу устранить самостоятельно. Важно только руководствоваться инструкцией и здравым смыслом, внимательно смотреть фото. А если остались еще вопросы, тогда можно посмотреть, как делается ремонт микроволновки на видео.

Это интересно:

tehnika.vyborkuhni.ru

Как отремонтировать микроволновку своими руками

Микроволновая печь относится к категории сложных электрических бытовых приборов, поэтому поломки данного устройства случаются довольно часто. Во многих случаях отремонтировать микроволновку можно самостоятельно, но чтобы выполнить такую работу безупречно, необходимо знать о том, как правильно произвести диагностику устройства. В данной статье будет рассказано о том, как установить причину неработоспособности печи СВЧ, а также о способах устранения наиболее часто встречающихся поломок.

Как отремонтировать микроволновку своими руками

Ремонт микроволновки

Прежде чем приступать к диагностическим действиям и самостоятельному ремонту микроволновки, необходимо изучить принцип работы бытового прибора. В микроволновой печи нагрев осуществляется за счёт электромагнитного излучения, частота которого может достигать 2,5 Ггц. Под воздействием высокочастотного электромагнитного поля происходит межмолекулярное трение, в результате которого нагревается материал помещённый в микроволновую печь. Мощность бытовой микроволновой печи обычно составляет от 500 до 2 500 Вт, но практически все устройства позволяют осуществлять регулировку данного параметра в очень широком диапазоне.

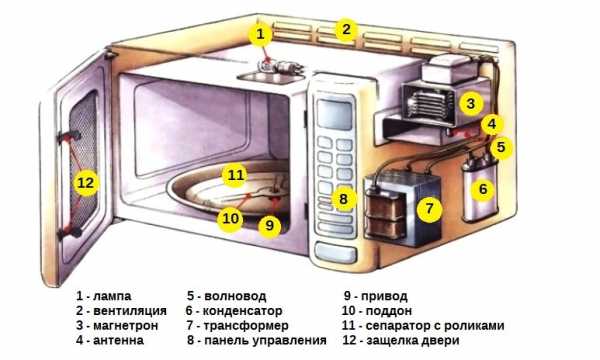

Основные детали микроволновки

Каждая микроволновка состоит из следующих элементов:

  • Металлической камеры с дверцей
  • Трансформатора
  • Магнетрона
  • Блока управления
  • Волновода
  • Вентилятора
  • Вращающегося столика

Прежде чем попытаться произвести самостоятельную диагностику и ремонт прибора, следует знать о наиболее часто встречающихся поломках микроволновой печи.

Виды неисправностей микроволновой печи

Наиболее часто в микроволновке могут наблюдаться следующие неисправности:

  • Перегорание высоковольтного или сетевого предохранителя
  • Неисправность сетевого шнура
  • Выход из строя магнетрона
  • Неисправность трансформатора
  • Выход из строя двигателя вращающейся тарелки
  • Прогорание слюдяной прокладки

Прогорание слюдяной прокладки

Далеко не все вышеописанные неисправности приводят к моментальной неработоспособности устройства, но промедление с ремонтом, на первый взгляд, незначительных отклонений в функционировании прибора, может привести к плачевным результатам. Несвоевременный ремонт таких состояний бытовой техники, не только может привести к выходу из строя более дорогих деталей, но и к распространению за пределы рабочей камеры,  опасного для здоровья и электронных приборов с микропроцессорным управлением, электромагнитного излучения.

Далее будут описаны признаки наиболее распространённых неисправностей микроволновых печей, а также варианты самостоятельного устранение таких поломок.

Неисправности сетевого шнура и предохранителей

Если бытовой прибор совсем не включается, то наиболее вероятной поломкой, в этом случае, будет являться разрушение защитного плавкого проводника либо токоведущей медной жилы сетевого шнура. Приступать к непосредственной диагностике бытового прибора следует только после того, как розетка, к которой подключается бытовой прибор, будет проверена на работоспособность.

Произвести диагностику самого бытового прибора на возможный обрыв проводника или перегорание предохранителя невозможно без предварительного разбора корпуса устройства.

Разбирать микроволновую печь следует только после того, как прибор будут отключён от сети 220 В. Для доступа к внутренним компонентам прибора, у большей части моделей микроволновых печей необходимо открутить несколько шурупов удерживающих заднюю крышку, предварительно установив устройство на бок и закрыв дверцу.

После того как крышка будут демонтирована, необходимо разрядить высоковольтный конденсатор, прежде чем приступать к ремонту электроники. Конденсатор обычно располагается в непосредственной близости от трансформатора. Данный электронный элемент может иметь довольно большой заряд электричества, поэтому его выводы следует замкнуть через проводник сопротивлением не менее 10 МОм.

Начинать диагностику следует с проверки электрического шнура со штепсельной вилкой. Данную операцию можно выполнить с помощью мультиметра предварительно включив на измерительном приборе режим измерения сопротивления.

Мультиметр

Для выполнения диагностики достаточно измерить проводник от штепсельной вилки до клемм на плате сетевого фильтра. Если провод окажется повреждённым, то его следует заменить либо, если обрыв медной жилы находится на участке провода расположенного внутри прибора или в непосредственной близости от корпуса, обрезать и соединить с клеммами фильтра неповреждённый отрезок электрического кабеля.

Предохранитель сетевого фильтра также проверяется с помощью мультиметра или тестера. После перевода измерительного устройства в режим измерение сопротивления необходимо коснуться щупами металлической части данного элемента с обоих сторон. Если проводимость тока будет отсутствовать, то деталь следует заменить. Для замены необходимо подобрать предохранитель, который должен полностью соответствовать по напряжению и току.

Высоковольтный предохранитель служит для защиты электрической цепи магнетрона.

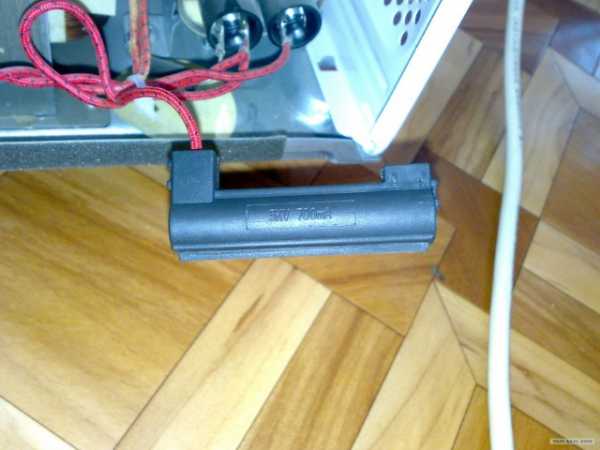

Высоковольтный предохранитель

Чтобы минимизировать вероятность пробоя проводника на “массу” данный элемент защиты, как правило, находится в пластмассовом боксе. Диагностика высоковольтного предохранителя также осуществляется с помощью мультиметра или тестера. Если внутренний проводник окажется перегоревшим, то предохранитель необходимо заменить на деталь, которая будет идеально подходить по вольт-амперным характеристикам.

К сожалению, неисправности современных СВЧ печей не ограничиваются только перегоранием защитных элементов и неисправностью сетевого шнура. Далее будут рассмотрены не менее часто встречающиеся поломки микроволновых печей, для ремонта которых потребуется затратить намного больше времени и денег.

Неисправность магнетрона

Не менее часто неисправности СВЧ могут быть вызваны поломкой магнетрона.

Магнетрон микроволновки

Этот электронный компонент генерирует электромагнитное излучение, поэтому даже незначительное отклонение в его работе отражается на эффективности нагрева продуктов внутри камеры.

Эффективность излучения магнетрона всегда снижается в процессе эксплуатации, поэтому если микроволновая печь эксплуатируется в течение длительного времени, то для восстановления работоспособности устройства потребуется замена данной детали на новую. В новой печи отсутствие излучения магнетрона может быть вызвано следующими поломками:

  • Оплавлением колпачка.
  • Пробоем конденсаторов на массу магнетрона.

В первом случае  поломка может быть определена визуально. Возникает оплавление колпачка в результате прогорание слюды. Ремонт такой поломки можно осуществить методом замены колпачка позаимствованного с магнетрона вышедшего из строя по другой причине. Если магнетрон пробит, то необходима его замена.

Оплавление колпачка магнетрона

Если  ремонт микроволновой печи осуществляется своими руками, то при замене магнетрона необходимо учитывать следующие особенности:

  • Диаметр антенны и кронштейн должны идеально подходить для данной модели микроволновой печи.
  • Магнетрон заменяется на аналогичное устройство, которое должно подходить не только по габаритам, но по мощности и напряжению.
  • Магнетрон должен быть закреплён с волноводом максимально плотно.
  • Длина антенны устанавливаемого магнетрона должна быть такой же как и у вышедшей из строя детали.

Если неисправность печи была вызвана неработоспособностью магнетрона, то после замены детали микроволновку можно будет эксплуатировать в обычном для данного прибора режиме.

Прогорание слюдяной прокладки

Данная неисправность наиболее часто проявляется искрением внутри камеры. Прогорание слюдяной прокладки практически не отражается на эффективности нагрева печи, но дальнейшая эксплуатация прибора чревата образованием более серьёзных поломок. Осуществить ремонт данной неисправности довольно просто.

Слюдяная пластина

Достаточно вырезать из нового слюдяного материала пластину подходящего размера и установить её на место повреждённой детали.

Не вращается тарелка

Если микроволновая печь запускается, но вращение тарелки не происходит, то причин у такой поломки может быть несколько. При отсутствии вращения поддона прежде всего следует проверить следующие детали:

  • Шестерни редуктора
  • Двигатель привода
  • Контакты проводов
  • Правильность установки тарелки

Наиболее часто причиной отсутствия вращения является неисправность электродвигателя. Обмотка данной детали может перегореть при значительных скачках напряжения либо при намокании во время мытья внутренней поверхности металлической камеры. Замена двигателя на заведомо исправную деталь позволит полностью восстановить вращение тарелки.

Неисправность редуктора может быть вызвана сильным износом шестерён, которые могут заклинивать во время вращения, а на поздней стадии износа тарелка может не вращаться по причине отсутствия контакта между зубьями. Восстановить вращение тарелки при неисправности редуктора можно только заменой датели в сборе с электрическим двигателем.

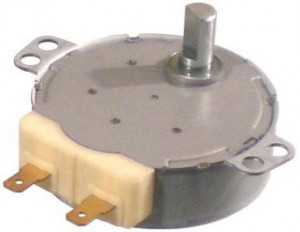

Электродвигатель с редуктором

Если вращение тарелки не происходит по причине плохого контакта электрических проводов с электродвигателем, то достаточно прижать контакты пассатижами, чтобы восстановить работоспособность электрического узла.

Неисправен высоковольтный трансформатор

Для преобразования электрического тока в микроволновой печи используется высоковольтный трансформатор, неисправность которого может привести к неработоспособности прибора. Во время проведения диагностики трансформатора следует проявлять осторожность по причине возможно наличия опасного напряжения. Чтобы исключить вероятность удара электрическим током, прибор перед ремонтом необходимо отключить от сети 220 В.

Также следует разрядить высоковольтный конденсатор через сопротивление не менее 10 мОм. Когда остаточное напряжение будет отсутствовать, можно приступать к диагностике высоковольтного трансформатора.

Сначала следует проверить на обрыв первичную обмотку. Для этой цели необходимо снять с соответствующих контактов клеммы и мультиметром, который включённым в режим измерения сопротивления до 200 Ом, произвести измерение обмотки. Если первичная обмотка трансформатора не перегорела, то прибор покажет сопротивление в пределах 2 – 5 Ом. В противном случае сопротивление будет полностью отсутствовать.

Трансформатор

Если первичная обмотка цела, то следует перейти к измерению сопротивления вторичной обмотки. Для прозвона вторичной обмотки трансформатора необходимо перевести мультиметрв режим измерения сопротивления до 2 кОм. Для измерения сопротивления щуп прибора следует соединить с клеммой вторичной обмотки, а другой – с корпусом трансформатора. В зависимости от мощности прибора показание сопротивления вторичной обмотки должны находиться в пределах 140 – 350 Ом.

При значительном отклонении от этого показателя можно диагностировать межвитковое замыкание, возникновение которого может привести к перегреву детали и чрезмерной шумности во время работы бытового прибора. При полном отсутствии сопротивления во вторичной обмотке можно констатировать перегорание обмотки трансформатора.

Во всех случаях неработоспособности высоковольтного трансформатора, починить самостоятельно данную датель не удастся, поэтому чтобы отремонтировать микроволновку следует заменить высоковольтный трансформатор, на исправныю и подходящую по напряжению и мощности деталь.

Заключение

Если микроволновая печь перестала включаться либо не греет, то прежде всего должна быть правильно установлена причина неработоспособности бытового прибора. Правильная диагностика с использованием цифровых измерительных приборов позволит с минимальными затратами осуществить ремонт такой сложной техники как СВЧ-печь.

technosova.ru

Ремонт СВЧ-печей своими руками | ServiceYard-уют вашего дома в Ваших руках.

При поломке микроволновки многие сразу же обратятся в ближайший сервисный центр, поскольку этот прибор с виду не самый простой и его ремонт кажется чем-то непосильным. На деле же, вся конструкция крайне проста и понятна, поскольку включает в себя лишь несколько главных компонентов. Если заранее ознакомиться с частными случаями, то ремонт СВЧ-печей своими руками не вызовет никаких трудностей.

к содержанию ↑

Что такое микроволновка?

Очевидно, что прибор содержит внутри себя огромное количество элементов, но нам не обязательно знать принцип работы каждого из них. Для проведения восстановительных работ устройства, нужно ознакомиться лишь с главными принципами функционирования следующих компонентов:

  1. Магнетрон.
  2. Трансформатор.
  3. Предохранитель.
  4. Выпрямительный диод.
  5. Конденсатор.
  6. Схема управления (блок управления).

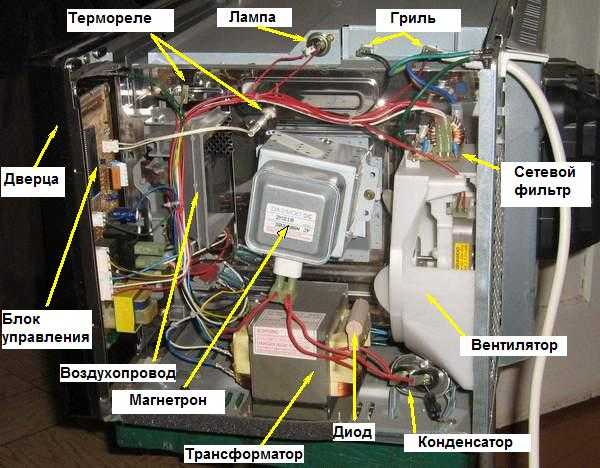

Отличить их друг от друга будет очень просто, ведь устройство не славится запредельной сложностью:

  • Магнетрон всегда устанавливается в середине, для того чтобы подогревать пищу.
  • Трансформатор располагается прямо под ним. Выглядит последний как большая коробка с катушкой наперевес.
  • Конденсатор, диод и предохранитель ставятся правее от трансформатора, а БУ (блок управления) чаще всего расположен около вводной панели.

Важно! Во время включения устройства от сети питания поступает 220 В в трансформатор, который на выходе делает это значение равным 2 кВ. Потом диод выпрямляет напряжение, а конденсатор заряжается, что снова увеличивает выходное значение. Далее магнетрон начинает генерировать волны. Мощность этого компонента регулируется при помощи БУ, поэтому при поломке следует сразу же осмотреть вышеперечисленные элементы. Именно они принимают самую большую нагрузку на себя.

Вы ищете инструкцию по ремонту микроволновки Lg своими руками подробно? Тогда вам следует разобраться с причиной поломки, а производитель здесь особой роли не играет, ведь практически все приборы имеют одинаковый принцип работы.

к содержанию ↑

Ищем неполадку снаружи

Для поиска неисправностей нужно отталкиваться от проявления симптомов. Такой подход позволяет поэтапно исключить все лишние причины и найти требуемую. Если СВЧ-печь вовсе не включается, то следует обратить внимание на следующее:

  1. Осмотрите кабель на предмет изломов и разрывов.
  2. Взгляните на дверцу и на то, как она закрывается.

В первом моменте попросту отсутствует питание, если кабель поврежден. Есть похожая ситуация, в которой повреждена сама розетка. Этот случай требует срочной замены сломавшегося элемента. В этом моменте с печью должно быть все в порядке.

Если проблемы не обнаружили себя, следует уделить внимание второму раскладу событий. Суть в том, что эксплуатация микроволновки с открытой дверцей очень нежелательна. Именно по этой причине она не станет работать при сломавшемся механизме закрытия. Даже если на дверце поломалась защелка, система блокировки тут же активирует защитную функцию. Здесь ремонт тоже простой: посадите отколовшийся кусочек пластика на клей или купите новый элемент.

к содержанию ↑

Ищем неполадку внутри

Самостоятельный ремонт микроволновой печи можно провести, только если обнаружить причину поломки. Если внешние признаки отсутствуют, придется лезть внутрь конструкции.

Термореле и предохранитель

Эти моменты касаются и защитных систем микроволновой печи. Предохранитель служит для предотвращения выхода устройства из строя при большой амплитуде скачка напряжения в сети питания. Термореле сразу же отключает всю систему, если дверца хоть немного открыта.

Оба элемента заменить довольно-таки просто.

Важно! Очевидно, что все перечисленные в статье элементы активно задействованы в обеспечении работоспособности. Поломку таковых можно обнаружить сразу же, поскольку проводник разрушается при сгорании. Если ничего не получается найти, то придется раздобыть специальный тестер (мультиметр), ведь не каждый из нас умеет определять неполадки на глаз.

Конденсатор

Для того чтобы оценить работоспособность конденсатора, следует включить мультиметр в режим измерения сопротивления и снять показания с кондера. Если сопротивление нулевое, то компонент нужно заменить на идентичный. Для замены придется использовать паяльную станцию.

Диод

С диодом дела обстоят немного сложнее — его рекомендуется заменять при поломке любого из элементов, поскольку по нему очень часто приходится удар. Проверить это можно при помощи простой лампы. Если подключить ее на пути к питанию, то при рабочем диоде она загорится. В противном случае — диод необходимо заменить.

Трансформатор

Следующий шаг — это проверка работы трансформатора.

Важно! Обязательно соблюдайте технику безопасности, поскольку этот компонент способен долгое время держать на себе заряд. Лучше всего разрядить элемент о стенку корпуса или просто не касаться, если вы не имеете никакого опыта работы с электроприборами.

Можно браться за проверку обмоток. Сперва нужно снять клеммы и проверить каждый из выводов, используя тестер в режиме измерения сопротивления. Для первой обмотки будут нормальными значения от 2 до 4.5 Ом, а для вторичной — от 140 до 350 Ом.

Важно! Также не стоит упускать из виду и накальную обмотку. Просто присоедините на нее клеммы и измерьте значение, для которого является нормой диапазон от 3.5 до 8 Ом.

Магнетрон

Если все поиски не увенчались успехом, то следует тщательно проверить магнетрон:

  1. Берем мультиметр и цепляем его на клеммы магнетрона.
  2. Активируем режим омметра.

Если значение составляет около трех Ом, то налицо поломка. Также об этом скажет и значение бесконечности на дисплее измерительного прибора.

Важно! Помните, что даже если вы самостоятельно обнаружили причину поломки, не проводите ремонт СВЧ-печей своими руками без должного опыта работы с электроприборами. Лучше передайте прибор мастеру и поделитесь найденной информацией о неполадке.

к содержанию ↑

Видеоматериал

Заканчиваются восстановительные работы заменой сломавшегося компонента на идентичный новый. В этом деле вам потребуется паяльник или услуги сервисного центра.

Поделиться в соц. сетях:

serviceyard.net

Как починить микроволновую печь самостоятельно

Нельзя сказать, что ремонт микроволновой печи такое уж легкое дело. Если делать ремонт самостоятельно, то вам нужны определенные навыки для этого. В случае серьезной и сложной неисправности лучше обратиться к профессионалу. Но есть такие общие поломки, которые вы можете исправить своими руками.

Общие неисправности

Зачастую микроволновка просто перестает нагреваться, но в это время свет в камере есть, вращающийся столик крутится, а главное вы слышите и обычный вентиляторный шум, то тогда, скорее всего, сгорел предохранитель, который защищает высоковольтную цепь магнетрона от перенапряжения.

Проследите, чтобы новый предохранитель полностью соответствовал номинал предыдущего. Ни в коем случае не делайте самодельных перемычек.

В изолирующей капсуле, сделанной из пластика, находится предохранитель, который подключают к выводу высоковольтной трансформаторной обмотки. Увидев его, вы сразу поймете, в каком он находится состоянии.

Если все же с предохранителем все в порядке, то тогда проверьте сам трансформатор и цепи, которые руководят его работой.

Иногда может потребоваться замена магнетрона.

У микроволновой печи может быть 2 предохранителя. Первый – высоковольтный, а второй защитный, он расположен на плате сетевого фильтра. Некоторые модели микроволновки оснащены только предохранителем общей защиты. Если у микроволновой печи электронное управление, то вероятнее всего предохранитель находится на плате самого электронного модуля.

Перед тем, как осуществлять замену высоковольтного предохранителя, нужно сначала посмотреть состояние высоковольтного диода и конденсатора, а также магнетрона. Проверьте, не пробились ли они.

На нашем сайте вы также можете почитать об установке сайдинга своими руками.

Инструкция и видео по ремонту Chevrolet Niva:  http://smasterim.com/avto/av-remont/chevrolet-niva.html

У тех, кто обладает инверторной печью, функция нагревания может отсутствовать из-за поломки силового модуля. В нем находятся IGBT транзисторы, которые выходят из строя.

Перед осуществлением замены транзистора проверьте хорошо цепи, которые им управляют. Это нужно для того, чтобы убедиться, что они исправны, иначе транзисторы выйдут из строя в дальнейшем опять.

Если ваша СВЧ печь оснащена микропроцессорным управлением, а экран электронного модуля ничего не отображает, то возможно произошел скачок напряжения в электросети. Иногда для этого нужно лишь заменить предохранитель, если он есть на плате управляющего модуля, а иногда нужно менять или ремонтировать сам модуль.

Когда перестают работать кнопки на сенсорной панели управления микроволновой печи, то зачастую нужно ее просто поменять, так как осуществить лишь ремонт кнопок не всегда получится. Но попытаться можно. Для этого следует взять увеличительное стекло и электропроводный лак. В таких случаях иногда требуется замена электронного модуля.

При прекращении вращения поворотного столика нужно посмотреть состояние обмотки двигателя и есть ли на нем питающее напряжение. Скорее всего, придется покупать новый двигатель в таких случаях.

При включении СВЧ печи появляются искры, на пластине с правой стороны есть обугленная дырка, то тогда вам следует приобрести новую пластину. Но также проверьте и колпачок магнетрона, если он поврежден, то и его замените тоже.

Видео по ремонту микроволновки

При ремонте не забывайте соблюдать все меры предосторожности. Если вы будете соблюдать все меры предосторожности, а также будете следовать вышеперечисленным рекомендациям, то ремонт микроволновой печи не составит вам особых хлопот, все пройдет довольно-таки легко и быстро.

Самое главное – это не пытаться приняться за ремонт сложных неисправностей, которые лучше чинить специалисту (кроме случаев, если у вас есть соответствующие знания и опыт).

Ремонт микроволновки своими руками, фото схем







smasterim.com

Ремонт микроволновки своими руками: подробная инструкция

Чтобы выполнить ремонт микроволновки своими руками, нужно знать принцип ее работы. Перед ремонтом СВЧ печи надо разобрать микроволновку, отключенную от сети. У электромеханических СВЧ печей стандартная схема.

Устройство микроволновки

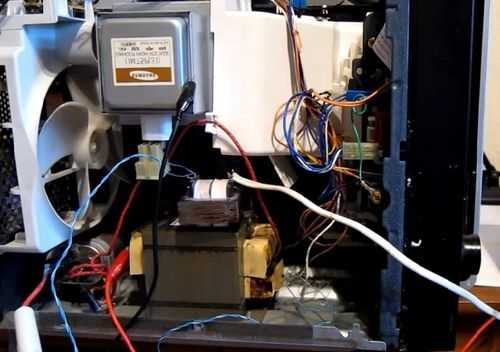

Под крышкой находятся трансформатор, предохранители и блок удвоителя, состоящий из диода и толстого конденсатора. Это цепь питания магнетрона. Лезть туда руками или инструментами опасно. Обследуйте этот участок только после обесточивания.

От мощности магнетрона зависит скорость разогрева пищи. Микроволны, которые он излучает, проходят в камеру через волновод. Воздействуя на молекулы воды в продуктах, выделяется теплота. Сначала прогревается поверхность пищи.

Волны не проникают на глубину от 3 см. Продукт может быть горячим снаружи и холодным внутри. Внутренний слой нагревается естественной теплопроводностью.

Мощность СВЧ печи составляет 700–1000 Вт, магнетрон сильно нагревается. Вентилятор внутри прибора охлаждает мотор и циркулирует воздух. Благодаря этому пища прогревается равномерно.

Разбираем прибор самостоятельно

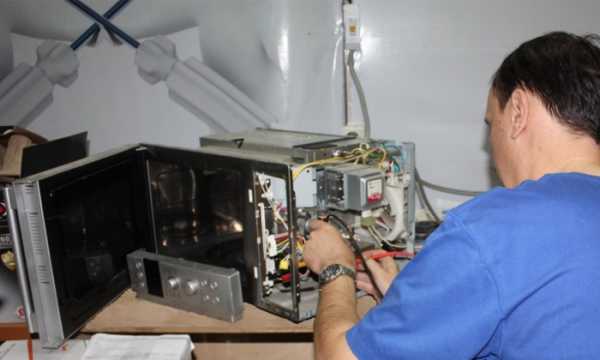

Если микроволновка не работает, разберите ее для выявления причины:

  1. Перед разборкой разрядите высоковольтный конденсатор, применив отвертку из диэлектрического материала.
  2. Снимите кожух: отключите шнур, выкрутите боковые и тыльные винты.
  3. Потяните кожух назад и слегка приподнимите.

При демонтаже передней панели снимите блок управления, вывинчивая болты заземления. Осторожно, без приложения усилий, отсоедините провода. Разъедините защелку крепления и выймите винт, прикрепляющий узел к передней панели.

Диагностика неисправностей

Перед тем как разобрать прибор, выключите его из сети и подождите некоторое время. Чаще всего выходят из строя детали:

  • предохранители,
  • конденсатор,
  • диод,
  • магнетрон,
  • трансформатор.

Сначала проверьте предохранители. Они разрушаются изнутри и это легко заметить. Если они не выглядят перегоревшими, то продолжайте искать. Неисправность большинства деталей можно обнаружить при помощи мультиметра.

Конденсатор проверяют, переведя его в режим омметра. Если при подключении сопротивление отсутствует, замените деталь.

Чтобы проверить высоковольтный диод, подключите его к сети на пути к лампе. Если она горит слабо и прерывисто, то неисправности нет. Если свечения нет или оно слишком яркое, то деталь испорчена. В этом случае и при поломке других элементов, замените деталь. Удар в любом случае распространяется и на нее.

Трансформатор проверяйте осторожно. Для его разрядки должно пройти несколько минут, а с неисправным разряжающим резистором больше.

При проверке обмоток конденсатора уберите клеммы пассатижами. Сопротивление первичной обмотки в норме от 2 до 4,5 Ома. Вторичная обмотка накала и вторичная высоковольтная имеют предел 3,5–8 и 140–350 Ома. Если одну из обмоток прозвонить не удалось, то трансформатор неисправен.

Если проверка не обнаружила поломку, проблема может быть в магнетроне. В этом случае присоедините тестер в режиме омметра к клеммам питания. Если сопротивление 2–3 Ома или прибор показывает бесконечность, деталь сломана.

Это основные проблемы, которые можно диагностировать самостоятельно.

Иногда нарушение работы связано с таймером, электронным блоком управления или другими деталями. В этом случае доверьте ремонт микроволновки специалисту.

Распространенные неисправности

Если микроволновка перестала работать, поломка иногда сопровождается характерными признаками.

Если СВЧ печь искрит, не разогревает еду или делает это долго, то поврежден нагревательный элемент — магнетрон. Чинить печь с такой поломкой, если она прослужила более 5 лет, экономически невыгодно.

Микроволновка не запускается. Причиной может быть перегоревший предохранитель, проблема с дверцей, термореле или повреждение сетевого шнура. В случае с открытой дверцей почините защелку. Если из-за перепадов напряжения сгорел предохранитель или термореле, можете заменить их своими руками.

Если сенсор не работает, но есть индикация времени — дело в дорожках, проводящих электричество. Сенсорную панель придется заменить.

В камере появился неприятный запах и гарь. Осмотрите внутреннюю поверхность печи на повреждения эмали. Выньте и осмотрите пластину из радиопрозрачного диэлектрика. Протрите спиртом деталь с пятнами или отверстиями.

Печь работает, но отключается через несколько секунд. Нужно заменить термопредохранитель.

Если микроволновка гудит, осмотрите магнетрон на трещины и нагар. Сгоревшую деталь придется заменить.

Нередко разрушается защитный колпачок магнетрона. Алюминиевый корпус колпачка через несколько лет выходит из строя под влиянием СВЧ волн. Брызги жира попадают на защитную слюдяную прокладку. Если капли пропитывают ткань, то возникает мостик проводимости. Между каналом волновода и слюдяным материалом появляется электрическая дуга.

Ремонт простейших неполадок

Если сгорел защитный колпачок магнетрона:

  1. Зачистите колпачок от окалины и разверните на 180°, поскольку нагрузка приходится только на одну его часть.
  2. Смастерите колпачок своими руками из корпуса конденсатора.
  3. Замените колпачок.
  4. Волновод подвергается загрязнению маслянистыми веществами. Пятна жира вызывают искрение, горят и могут способствовать образованию электрической дуги. Чтобы предотвратить нарушения, закройте волновод слюдяной тканью.
  5. Вырежьте фрагмент из материала и прикройте выход волновода.
  6. Сенсорная или обычная панель управления может не реагировать на нажатия. Это происходит из-за воздействия высоких температур через 3–5 лет непрерывной работы. Печь выключается или выдает ошибку из-за замыкания контактов панели управления.

Инструкция по ремонту сенсорной панели:

  1. Отсоедините печь от сети и разберите панель. Она представляет собой пленку с рисунком кнопок, мембрану с контактами и прокладки.
  2. Начиная левого угла, аккуратно подцепите сенсорную пленку острым ножом.
  3. После снятия мембраны проверьте работу панели замыканием контактов. Поставьте в печь стакан воды. Если работает — можно ремонтировать сенсорную панель.
  4. Снова отключите от электросети и обработайте контакты спиртом. Наклейте в этих местах отрезки скотча или изоленты. Это убережет от замыкания контактов и увеличения расстояния между ними.
  5. Установите верхнюю мембрану обратно и проверьте, как функционирует печь. Если работает плохо, снова отключите микроволновку, расслоите мембранную пленку и переклейте изоленту. Повторяйте пока все кнопки не начнут функционировать.

Из-за залипания контактов микроволновка может работать без отключения реле. В этом случае выймите реле и продиагностируйте омметром. Если печка работает и быстро отключается, проблема в термопредохранителе. Такая поломка решается только заменой детали.

Если тарелка внутри микроволновки вращается неровно, проблема может быть в состоянии канавок роликов или из-за поврежденного двигателя. Прочистите канавки и если это не даст результата, замените мотор.

Если у печи проржавело или прогорело дно, снимите корпус, зачистите отверстие и заклейте холодной сваркой. После застывания покрасьте эмалью для радиаторов и соберите. Дайте просохнуть и только после этого используйте печь.

Эти неисправности встречаются чаще всего и их можно отремонтировать самостоятельно. Соблюдайте технику безопасности во время разборки печи и при работе с электричеством. Не пытайтесь устранить неисправность без подобных навыков. Отнесите прибор в сервисный центр, где им займется профессионал.

tehnopomosh.com

Как починить микроволновку своими руками на дому

Микроволновая печь давно вошла и прочно закрепилась в списке традиционно используемой бытовой техники. Приборы быстрого приготовления пищи поднимают уровень комфорта, экономят время. Но микроволновые печи, несмотря на высокую степень их технологичности, не застрахованы от поломок. Поэтому такие моменты, когда не работает микроволновая печь: не греет, не включается, не управляется и т.д. — это частые поломки, которые следовало бы рассмотреть. Тем более что многие из поломок микроволновых печей вполне доступны, чтобы починить своими руками.

Содержимое публикации

Микроволновые бытовые печи: неисправности

Прежде чем рассматривать неисправности бытовой техники этого вида, правильным будет (пусть даже поверхностно) затронуть принцип работы устройства.

Нагрев продуктов внутри микроволновой печи осуществляется благодаря электромагнитному излучению. Причём нагреваются только вещества, структурно содержащие влагу.

Внутреннее содержимое — электрические компоненты микроволновки. Благодаря этим деталям, генерируется микроволновое излучение, необходимое для нагрева продуктов

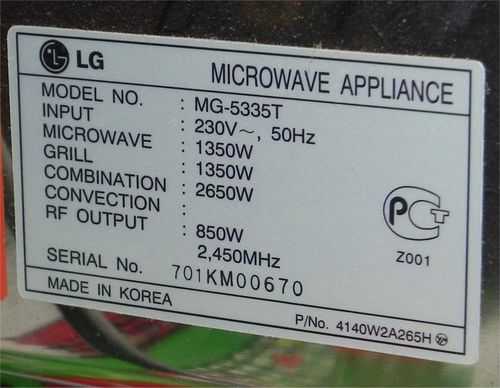

Стандартно исполненная бытовая микроволновая печь работает на частоте 2450 МГц (микроволновый диапазон).

Высокочастотное излучение внутри рабочей камеры прибора создаёт магнетрон – одна из основных деталей электрической схемы.

Для генерации микроволн магнетроном требуется высокое напряжение – несколько тысяч вольт. Получают такое напряжение за счёт других компонентов схемы:

  • высоковольтного трансформатора;
  • мощного выпрямительного диода;
  • высоковольтного конденсатора;
  • цепей управления и коммутации.

Микроволновая печь не работает: как починить

Любой из отмеченных выше пунктов (или сразу несколько) могут стать причиной неработоспособности микроволновой печи.

Структурная схема: 1 — микроволны; 2 — волновод; 3 — вентилятор охлаждения магнетрона; 4 — излучатель магнетрона; 5 — магнетрон; 6 — конденсатор; 7 — высоковольтный диод; 8 — высоковольтный трансформатор

Однако кроме электроники, указанной в списке, схема микроволновки содержит ещё ряд комплектующих деталей (электрических, механических). Некоторые из них доступны для ремонта или замены своими руками. Посмотрим: какие, где, когда и как.

 Мембранный переключатель: как починить

Кнопки сенсорной панели не работают. Каждая отдельная кнопка сенсорной панели некоторых моделей – это переключатель на основе майларового пластика.

Такой переключатель содержит две пластины, покрытые токопроводящим материалом на сторонах, обращенных одна к другой. Между тем встречаются также конструкции сенсорного типа.

Сенсорная панель управления — наиболее сложная для ремонта конструкция. Обычно для подобной конфигурации применяется только полная замена панели

Когда пользователь нажимает клавишу сенсорной панели, пластины контактируют, замыкают электрическую цепь. Так посылается сигнал электронной плате управления.

Токопроводящее покрытие пластин мембранного переключателя со временем изнашивается, что и приводит к появлению неисправности кнопки. В таком случае дефектную кнопку (а в случае сенсоров — панель) нужно заменить:

  1. Отключить микроволновую печь.
  2. Снять корпус микроволновой печи.
  3. Найти мембранный переключатель.

Система мембранного переключателя является модульной частью платы управления и соединяется с ней плоским ленточным шлейфом. В первую очередь, следует проверить целостность соединительного шлейфа.

Для теста непосредственно сенсорных кнопок потребуется принципиальная схема микроволновой печи, где указывается матричное расположение мембранных переключателей.

Проверяют целостность контактов сенсорных кнопок с помощью мультиметра. Сопротивление перехода между контактами работоспособных кнопок должно составлять несколько Ом.

Микроволновая печь шумит: как починить

Если прибор работает, но при этом издаёт необычный шум, возможна неисправность электродвигателя подвижной эстакады. Поддон круглой формы (эстакада) подключается к валу двигателя через переходник.

Демонтировать для проверки мотор поддона несложно. Требуется отвернуть всего лишь один винт крепления и отключить разъём цепи питания. Двигатель располагается в области днища корпуса

Длительная эксплуатация техники часто приводит к износу переходника. Износ, в свою очередь, приводит к перекосу вала и в конечном итоге повреждается мотор. Любая из повреждённых деталей требует замены.

Для доступа к двигателю:

  1. Отключить микроволновую печь.
  2. Снять защитный кожух техники.
  3. Открыть донную панель корпуса.

Если микроволновая печь издаёт звуки, похожие на стрекотание или жужжание, такой симптом может указывать на некорректную работу магнетрона. Прежде чем проверять магнетрон:

  1. Отключить напряжение питания.
  2. Снять защитный кожух.
  3. Разрядить конденсатор высокого напряжения.
  4. Проверить затяжку винтов крепления.
  5. Проверить исправность высоковольтного диода.

Конденсатор следует разряжать путём короткого замыкания выводов, но обязательно через сопротивление мощностью не менее 2 ватт, номинальным значением несколько десятков Ом.

Если на конденсаторе есть остаточный разряд и высоковольтный диод цел, остаётся высокая вероятность неисправности магнетрона. Здесь поможет только замена.

Магнетрон: 1 — излучатель; 2 — монтажная плата; 3 — скоба; 4 — магнит; 5 — ствол; 6 -зона фильтров; 7 — фильтры; 8 — контактор; 9 — анод; 10 — радиатор; 11 — нить; 12 — прокладка

Необычный шум часто выдаёт в режиме движения поддон микроволновой печи. Здесь неисправность опорных роликов может вызывать шумы.

Нужно просто вынуть поддон из камеры микроволновой печи и проверить крестовину с роликами на предмет их повреждения или износа. Заменить опорные ролики при необходимости.

Демонтированный мотор вентилятора. Как выяснилось в процессе ремонта, шум появлялся по причине сильного продольного люфта. При этом ротор задевал крепёжную пластину

Источником повышенного шума при работе микроволновой печи нередко является охлаждающий вентилятор. Этим устройством охлаждается радиатор магнетрона в процессе работы микроволновой печи. Вентилятор располагается внутри корпуса.

Для диагностики и ремонта:

  1. Отключить микроволновую печь от сети.
  2. Вскрыть кожух шасси микроволновки.
  3. Снять крышку узла вентилятора.
  4. Убедиться, что крыльчатка цела и не задевает близко расположенные предметы.
  5. Проверить люфт вала и целостность подшипников.

Микроволновая печь не отключается: причины

Ситуация, когда микроволновая печь продолжает работать в режиме открывания двери рабочей камеры, обычно сопряжена с неисправностью переключателя блокировки.

Функционально дверной выключатель обеспечивает питанием электрическую схему микроволновой печи. Если дверь открыта, питание не подаётся по умолчанию.

Эта деталь, вполне доступная для замены своими руками, часто становится причиной неработоспособности техники. Неисправность может выражаться как невозможностью включения аппарата, так и его отключения

Конструкция двери микроволновой печи имеет шток, благодаря которому активируется/деактивируется переключатель, расположенный на шасси. Чтобы проверить его работоспособность:

  1. Освободить микроволновку от кожуха шасси.
  2. Найти на шасси микропереключатель.
  3. Проверить наличие контакта на его клеммах.

Подключение на клеммах обычно обозначено маркировкой C (общий) и NO (нормально разомкнутый). Мультиметром измеряют состояние контактов переключателя в положениях закрытой и открытой двери камеры. При закрытой двери цепь замкнута. При открытой двери цепь разомкнута.

Если в обоих положениях остаётся замыкание – переключатель неисправен (пригорел). Потребуется замена. Аналогичную ситуацию, но не позволяющую включить микроволновку, даёт микропереключатель, повреждённый с полным обрывом контактной группы.

Похожий симптом, когда микроволновая печь не отключается кнопкой «Стоп», но отключается при открытии двери, обычно связан с электроникой управления. Электронная плата управляет микроволновой печью через микро-реле.

Электронная плата, где располагается микро-реле управления функцией «старт» или «стоп». Проверить реле можно тестером или подавая на электронную плату питание от внешнего низковольтного источника

Иногда выход из строя электронных компонентов платы приводит к «залипанию» реле. Неисправность можно определить, если контакты питания протестировать реле на присутствие напряжения. Но для такой работы нужны навыки электронщика и электрика.

Микроволновка не греет – как починить

Есть несколько относительно простых причин, когда микроволновая печь включается, но не греет. Первая причина – пробит высоковольтный диод в цепи питания магнетрона (как правило, одновременно сгорает предохранитель).

Предохранитель часто становится причиной неработоспособности техники, но обрыву предохранителя обычно способствует другая неисправность. Например, пробой высоковольтного диода

Эту электронную деталь, расположенную внутри шкафа микроволновки, проверить несложно:

  1. Снять питание микроволновки.
  2. Разрядить конденсатор высокого напряжения (см. выше).
  3. Проверить целостность предохранителя.
  4. Проверить сопротивление диода мультиметром.

Для исправного диода проверка должна показывать низкое сопротивление в одном направлении и высокое сопротивление в другом. Если сопротивление низкое в обоих направлениях или диод вообще «не звонится», его необходимо заменить.

Исправность диода указывает на проблемы с цепью высокого напряжения. Однако здесь уже необходимо обращаться к специалистам, если нет соответствующей квалификации.

Проверка цепей, функционирующих под высоким (более 1000 вольт) напряжением, сопряжена с высокой опасностью. Этот момент следует помнить обывателям.

Вторая причина отсутствия нагрева микроволновой печи – сгоревший магнетрон. У этой неисправности обычно есть сопутствующий симптом, который определяется визуально.

Этот магнетрон после демонтажа и внимательного осмотра не даёт повода для констатации неисправности. Однако эту деталь следует проверить ещё и на предмет внутреннего пробоя при помощи тестера

Следует открыть дверь камеры микроволновки и внимательно осмотреть боковую стенку, где расположено микроволновое окно, закрытое слюдяной прокладкой.

Следы частично подгоревшей или насквозь прогоревшей прокладки косвенно свидетельствуют о сгоревшем магнетроне. Как правило, на демонтированном магнетроне также выгорает конечная часть волновода.

Однако это всё тонкости для профи. Обывателям такая информация пригодится лишь для определения причины неработоспособности техники.

Снять магнетрон несложно (4 винта и один разъём). Как проверить магнетрон микроволновой печи – об этом отмечалось выше.

Третья относительно простая причина отсутствия нагрева – выход из строя термальных датчиков. Практически каждая модель микроволновки оснащается подобными устройствами, по сути, являющимися защитными устройствами от перегрева.

Термальный датчик (1) — электронный компонент, неисправность которого тоже блокирует работу. Прибор может включаться и функционировать, предохранитель (2)остаётся цел, но нагрева не будет

Располагаются датчики обычно на стенках корпуса камеры, со стороны шасси. Конструкция датчиков проста. Это миниатюрный прибор о двух клеммах, который проверяется аналогично стандартному предохранителю.

Починка своими руками на дому — видео практика

zetsila.ru
