Разводка электропроводки в квартире: схема — как сделать своими руками, видео-инструкция как развести, фото, Домашний электрик. Разводка электропроводки в квартире своими руками схема


электрика и разводка, схема проводки, монтаж от щитка

Электропроводка в квартире должна быть продумана до мелочейЕсли домашний мастер умеет читать простейшие электросхемы, разбирается в сечении проводов, и вообще в целом, как правильно подключать провода и монтировать все необходимое оборудование, то он вполне может справиться с проводкой самостоятельно без привлечения электрика.

Этапы: электрика своими руками

С необходимостью проведения каких-либо электромонтажных работ сталкивается практически каждый человек. Это может быть, как прокладка электропроводки с нуля, так и частичная переделка старой. В любом случае, следует сначала составить схему проводки, и выполнить расчет сечения проводов с тем, чтобы они выдержали определенную нагрузку. После этого можно выполнить монтаж проводки в квартире или доме.

Работы можно разделить на два этапа:

  1. Первый этап – это черновой, который включает в себя штробление стен, если проводка будет скрытая, или прокладку кабель-каналов, если проводка будет открытого типа, установку электрощита, прокладку проводов и прочие отделочные работы.
  2. Второй этап относится к чистовой отделке, выполняется электромонтаж розеток, выключателей, идет проверка отдельных участков проводки. Если все в порядке, то выполняется окончательный монтаж, производится установка пластиковых накладок, и закрытие всех электротехнических приборов крышками, если они предусмотрены.

Схема электропроводки в квартире

Все работы, особенно если выполняется частичная переделка проводки, например, перенос розеток, выключателей, штробление стен, установку кабель каналов можно выполнить своими руками без привлечения специалистов.

Разводка электрики в квартире

Перед тем как выполнять разводку электропроводов в квартире или ином помещении, рекомендуется составить схему или план квартиры, или дома, на котором следует отобразить розетки, выключатели, распределительные коробки, точки подключения светильников, и даже рекомендуется на плане отобразить расстановку будущей мебели.

Это очень важно, так как если не сделать схемы, а начать монтировать проводку сразу же, можно запутаться, а после проведения монтажа и прочих ремонтных работ окажется что часть розеток, выключателей расположена неудобно или они будут закрыты мебелью.

И придется после этого заниматься переносом, например, розеток и перекладкой проводки.

Схема разводки электрики в квартире

Помимо составления схемы следует выполнить следующие действия:

  1. С помощью мела, маркера на стенах делается разметка, которая будет отмечать не только расположение проводов, но и также розеток, выключателей, и выходов проводов для подключения светильников.
  2. После того как разметка нанесена, ее следует сверить с составленной схемой.
  3. До монтажа проводов следует высчитать максимальную нагрузку с учетом всей бытовой техники с тем, чтобы приобрести провода необходимого сечения с тем, чтобы они выдержали предполагаемую нагрузку.

Для определения длинны проводов, следует измерить все прочерченные линии, сложить получившиеся показания и к полученной цифре добавить еще про запас несколько метров. После производится подсчет количества розеток, выключателей, автоматов, УЗО и прочей электротехники, согласно заранее составленной схеме, ну а после этого можно приступать непосредственно ко всем монтажным работам.

Особенности: электрика в квартире

Электропроводка в квартире должна проводится согласно стандартным проектам электромонтажа и с учетом строительных норм.

Стандарты:

  1. Электрические щитки и электрические ящики служащие для размещения оборудования (автоматов, счетчика, УЗО) должны быть изготовлены из металла, запираться на замок и доступ к ним не должен быть затруднен.
  2. Провода, идущие в квартиру должны быть медные с оболочкой из негорючих материалов или хотя бы с оболочкой, от которой в случае замыкания практически нет дыма. Провода должны быть определенного сечения, рассчитанные на определенную силу тока. Для мощных приборов типа электроплиты следует прокладывать отдельную линию и на нее ставится отдельный автомат в электрощит.
  3. Выключатели должны устанавливаться на высоте от 80 см до 1, 5 м, от уровня пола, располагают их, как правило, около дверного проема. Розетки устанавливаются на высоте до 1 м, от уровня пола. Согласно правилам, одна розетка устанавливается на каждые 6 м2, на кухнях особенно общего пользования минимальное количество розеток 5. В ванной туалете розетки можно устанавливать при условии, что к ним проложена отдельная линия с заземлением, и установлен отдельный автомат и УЗО.

Электропроводка в квартире должна проводиться согласно стандартным проектам электромонтажа и с учетом строительных норм

Если провода прокладываются под слоем штукатурки, то рекомендуется использовать специальную гофру. Прокладка проводов производится строго вертикально и горизонтально, при этом высота от пола должна быть не менее 20 см, от потолка 15 см, от оконных и дверных проемов не менее 10 см. Вся разводка выполняется в распределительных коробках, провода между собой соединяются с помощью клемм, или с использованием специальных наконечников.

Схема электропроводки в квартире

Бывает так, что существующая электропроводка не устраивает владельца по разными причинам, например, устаревшая проводка, не современные нагрузки. Или же требуется перенос розеток или их увеличение, перенос выключателей, прокладка новых линий и. т. д.

Если владелец квартиры заботится о своей безопасности и безопасности, близких, то он стремится улучшить проводку.

Для этого, сначала составляется монтажная схема проводки, она может быть составлена с учетом уже проложенной проводки или же схема может быть составлена с учетом прокладки полностью новой проводки. Но лучше все-таки после покупки квартиры полностью переделать всю проводку для безопасности.

При разработке схемы электропроводки необходимо учитывать расположение розеток, выключателей, разных электроприборов и их мощность

Важно:

  1. При разработке схемы электропроводки учитывать расположение розеток, выключателей, разных электроприборов и их мощность.
  2. Если квартира типового плана, то можно поискать примерные схемы электропроводки с тем, чтобы адаптировать их для себя.
  3. Пошаговая схема проводки с учетом всех нюансов позволит учесть необходимое количество материалов, количество и марку проводов при условии, что делается полностью новая проводка.
  4. Если же выполняется изменение старой, при переносе розеток или добавления отдельных линий, идущих от щитка, такая схема позволит в случае прокладки новых проводов не повредить старые.

Для удобства составления схемы рекомендуется обдумать план каждой комнаты в отдельности, на котором схематично следует отобразить не только все электроприборы, но и схему расположения мебели. Это нужно для того, чтобы впоследствии мебель не зарыла распределительные коробки через которые осуществляется электроразводка, а также розетки и выключатели.

Проводка в квартире

Проводка в новой квартире, как правило, монтируется до момента нанесения штукатурки (если квартира приобретена в черновой отделке), все провода желательно заключить в специальные гофры. Вместо оштукатуривания стен можно использовать и гипсокартон, но и в этом случае провода лучше всего заключать в металорукав или гофры. Если стена бетонная, то допускается провести провода в штробах, при этом провода не должны пересекаться между собой и касаться металлической арматуры. Если этого не возможно сделать, то стоит использовать пластиковые гофры или же распределительные коробки.

Нюансы:

  1. Если выполняется ремонт в деревянном доме, где расположена квартира, то в этом случае обязательно все провода следует убирать в гофры или металорукав, в некоторых случаях допускается использование кабель каналов.
  2. Все розетки и выключатели в этом случае рекомендуется устанавливать на керамическое основание или на основание из негорючего пластика.
  3. В деревянном доме обязательно нужно устанавливать молниезащиту, УЗО, провода нельзя провести вблизи печей, каминов и прочих нагревательных элементов.

При проведении работ следует выполнять правила безопасности, по возможности отключать электричество, чтобы не быть пораженным электротоком или чтобы не было замыканий в случае случайного касания оголенных проводов между собой.

Монтаж электропроводки в квартире (видео)

Правильно и грамотно составленная схема и проект, которые учитывают все правила и строительные нормы, позволят проложить все провода с максимальной эффективностью и минимальными затратами. К тому же схема позволит проложить провода и установить всю электрику максимально безопасно для человека.

Добавить комментарий

6watt.ru

схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире (видео)

Счастливым обладателям новенькой квартиры в многоэтажном доме кроме ремонта следует задуматься и о хорошей электрической проводке. Ведь именно она будет освещать жилище, и отвечать за работоспособность многих приборов.

Электропроводка в панельном доме чаще всего является скрытой, то есть спрятанной за гипсокартонном или в штробе. Вот причина, по которой её схему стоит подготовить заранее. Начинаться она будет на лестничной площадке, от силового щитка, и продолжиться распределительными коробками, которые будут установлены в каждой комнате.

Одним из самых важных вопросов является правильный расчёт пиковой нагрузки. От него будет зависеть работоспособность системы и пожарная безопасность.

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Каждый хозяин должен знать, как устроена квартирная электропроводка в его жилище. И если досконально эту информацию вас никто не заставляет изучать, то основы в любой экстренной ситуации обязательно помогут. Обычно схема проводки является стандартной, и ничего сложного в ней нет.

Первой и, пожалуй, самой важной составляющей в схеме квартирной электропроводки является внутриквартирный щиток. Именно к нему, проходя по пути через предохранитель, направляется кабель от главного силового щита, который расположен на лестничной площадке. Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения. Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин.

Количество внутренних линий электропитания напрямую зависит от того сколько комнат у Вас есть. Хотя ещё на это влияет и мощность потребления некоторых приборов. Для них может понадобиться дополнительная выделенная линия. Проводов обычно всего два: «фаза» и «ноль», но существует и вариант с третьим, который является «заземлением».

Расчет электропроводки в квартире может проводиться двумя способами. Первый это формула P:U=I, где сила тока равна мощности деленной на напряжение в сети. Второй вариант намного проще, следует отдельно просуммировать потребляемую всеми приборами, расположенными на одной линии, электроэнергию. Не забудьте добавить к этому числу дополнительные десять процентов «про запас».

Монтаж электропроводки в квартире (видео): как проложить домашнюю проводку своими руками?

Прокладка электропроводки в квартире собственноручно, дело весьма хлопотное. За то Вы всегда будете уверены, что там всё сделано правильно, а не лишь бы побыстрее сдать объект. Есть три основных способа укладки кабеля:

  • в пластиковый короб;
  • в гофрированную трубку;
  • просто под штукатурку.

Любой из них по-своему правильный, так что выбор остаётся только за Вами. Но помните, нужно точно знать, где кабель проходит, иначе любой забитый в стену гвоздь может закончиться отключением телевизора или, что намного хуже, ударом тока.

Если Вы уже задались вопросом, как провести электропроводку в квартире, то следует обзавестись надёжным и исправным инструментом. В местах соприкосновения тела и металла не должна быть нарушена изоляция. Вам как минимум понадобятся: отвёртка, плоскогубцы, кусачки, перфоратор и тестер.

После того как готова монтажная схема электропроводки квартиры и выполнен просчёт относительно мощности каждой ветки, можно приступать к закупке материала. Старайтесь не покупать провода с уменьшенным сечением или слишком дешёвую продукцию, она наверняка имеет очень низкое качество. Вам следует приобрести:

  • провода с медным сечением;
  • выключатели и розетки;
  • дополнительную изоляция, если Вы её используете;
  • установочные коробки в виде пластиковых стаканов;
  • соединительные клеммы для проводов;
  • клипсы для фиксации к стене.

Теперь в зависимости от вида монтажа штробите канавы перфоратором или крепите короба к стене. В случае прокладки в штукатурку следует запихнуть кабель в негорючую гофру. После этого распределяете и закрепляете сам провод, с заводом его в распределительные коробки одной стороной и к розеткам, а так же выключателям, другой. По сути проводка готова, осталось только замерить её сопротивление и можно приступать к эксплуатации.

Ремонт и замена электропроводки в панельном доме: в каких случаях провода нужно заменить?

Если вы почувствовали запах паленого пластика, розетки начали нагреваться при использовании или замечены искры из распределительной коробки, то самое время достать проект электропроводки квартиры и приступить к её ремонту. Причин такому явлению может быть множество, от простого физического износа, до устаревания системы в связи с появлением новых мощных электроприборов у вас в хозяйстве.

Новая разводка электропроводки в квартире, схема которой давно себя изжила, выполняется в несколько этапов:

  • определение количества необходимых изменений;
  • просчёт количества материала и его покупка;
  • подготовка помещения, путём демонтажа старых проводов;
  • укладка нового кабеля и его тестирование на нормальную работу.

Ещё одной причиной ремонта электропроводки в квартире может стать отсутствие заземления. Его наличие не критически важно, но всё таки необходимо для правильной и безопасной работы многих приборов.

Дополнительно о схемах и вариантах устройства проводки

Какая схема проводки в квартире?

В многоэтажном доме кабель входит в жилье от силового щитка, расположенного на лестничной клетке. Сейчас счетчик, автоматы и устройство защитного отключения располагаются непосредственно в квартирах. Схема проводки начинается от узла учета электроэнергии, проходит через распределительные коробки, идет к выключателям и розеткам. Укладка кабелей своими руками возможна в штробы, пластмассовые короба или прямо под штукатурку с предварительной защитой проводов негорючими, влагоустойчивыми гофрированными трубами. Схема проводки дает возможность рассчитать стоимость работ, так как по ней видно, сколько понадобится расходных материалов.

Как правильно выполняется проводка в квартире своими руками?

Можно, конечно, заказать проведение работ «под ключ» у специалистов, но потом, если что-то случится, то не будет плана расположения проводов. Поэтому лучше выполнять замену проводки самостоятельно, предварительно составив проект. В нем будет и схема  и расчет необходимого количества материалов – розеток, выключателей, проводов. Следует учитывать, что особо мощные бытовые приборы, подключают через отдельный кабель, провести который нужно от узла учета. Все провода прячут под: гипсокартон, в штробы, в гофрированные трубы из пластика. Так можно быть уверенным, что при попадании влаги на стену, с электричеством не возникнет проблем.

Как проложена электропроводка в панельном доме?

В многоэтажках старой постройки счетчик обычно располагается на лестничной клетке. В квартиру входит кабель, утопленный в стену. Многие владельцы, чтобы предотвратить кражу счетчиков, подключения к ним сторонних лиц, устанавливают узел учета в своем жилье. Это упрощает подключение приборов, имеющих высокое потребление электроэнергии. В этом случае прокладывается отдельный кабель на каждую единицу техники с большой мощностью. Все эти приборы нуждаются в заземлении, поэтому кабель лучше брать с 3 жилами – «фаза», «ноль», «земля». Тогда можно быть уверенным, что никого не ударит током при касании к работающей стиральной машине.

Какая может быть схема разводки электропроводки в квартире?

Если силовой щит расположен за пределами жилья, то рекомендуется провести от него кабель с медными жилами в основную распределительную коробку, а от нее уже производить разводку электропроводки. В этом случае следует все другие провода тоже подбирать из меди. Розетки, которые будут использоваться для подключения мощных приборов, нужно заземлять, а кабели к ним подводить отдельно. После составления плана проводится разметка точек на стенах, причем с учетом прокладки проводов строго по вертикали или горизонтали во избежание их повреждения при выполнении каких-либо работ. Кабеля разводятся открытым способом или скрытно.

Какие существуют варианты прокладки электропроводки?

Предпочтение отдается все-таки скрытой проводке. Такой вариант самый распространенный. Существуют три его разновидности: в штробах, под штукатуркой или гипсокартоном. Но иногда применяется и открытая проводка, например, в случае, если стена хрущевки несущая, а выполнение пазов может ее ослабить. Тогда используются специальные декоративные элементы, в которые и укладываются провода. Панели имеют внутренние пустоты, которыми можно воспользоваться, чтобы проложить кабель от люстры в потолке. А если перекрытие деревянное, то придется использовать навесной потолок или гипсокартонную конструкцию.

Чем отличается прокладка электропроводки в новостройке?

Недавно выстроенные дома обычно сдаются владельцам без внутреннего оснащения квартир электрическими проводами. Имеется только силовой кабель, входящий в жилье. Хозяин сам выбирает схему проводки в зависимости от расположения приборов, которыми он будет пользоваться. В этом случае УЗО, автоматы и счетчик, образующие узел учета, располагаются вблизи входа кабеля, на территории квартиры. Для того, чтобы потом не забыть, где проложены провода, составляется схема. Она позволит и определить расход материалов, а, следовательно, и конечную цену работ. При выборе кабеля предпочтение отдают медным изделиям.

Какая схема расчета электропроводки?

Перегрев подводящих электричество кабелей может привести к пожару. Поэтому, чтобы правильно выполнить работу по установке розеток, проводят расчет электропроводки в доме. Для этого суммируют потребляемую максимальную мощность всех приборов, которые есть или планируется подключать и к полученному числу добавляют еще минимум 10% запаса. Под эту сумму и подбираются кабели соответствующего сечения. Проводя расчет электропроводки в доме, следует учесть, что желательно применять 3-х жильные провода, ведь особо мощные приборы нуждаются в надежном заземлении. Кроме того, прокладка электропроводки в квартире к ним ведется через отдельный кабель.

gidpostroyki.ru

Схема и разводка электрики в квартире – советы и отзывы

Знание месторасположения всех элементов электрической системы и пролегания проводки в вашей квартире крайне желательно, особенно вам может это пригодиться при проведении ремонта или поиска возникшей неисправности с электричеством. Большой минус в том, что при заселении в новую квартиру, жильцам не выдают на руки схематический план проложенной в стенах электропроводки, В то время как у владельцев частных домов такие документы имеются (они являются составной частью проектной документации, без которой разрешительные документы на постройку дома не выдаются). Ну и как быть в этом случае? Как вариант, можно обратиться в РЭУ или ЖЭУ, но намного проще, когда схема электрической системы квартиры составлена непосредственно вами или с помощью соответствующих специалистов.

Эта статья посвящена вариантам обустройства электроснабжения в различных квартирах и правильному составлению схемы электрической сети.

Варианты соединения элементов в электрических цепях

Для того чтобы грамотно составить схему квартирной электропроводки, необходимо обладать некоторым багажом знаний в вопросе основ электротехники. В случае отсутствия определенного количества знаний, не советуем браться за такую довольно сложную работу, ваши безграмотные потуги могут привести к печальным последствиям. Идеальный вариант – доверить составление схемы профессиональному электрику, который быстро и качественно не только составит детальный план с учетом всех особенностей квартиры, но при необходимости устранит неисправность или заменит старую проводку.

Людям, могущим себе представить хотя бы в некоторой мере, с чем им придется столкнуться в процессе проектирования (или составления схемы) и выполнения непосредственно работ по обустройству электрической системы в своей квартире, хотим напомнить, что существует несколько способов соединения электрических цепей:

  • Последовательный. Каждый элемент электрической цепи следует за предыдущим, при таком способе узловые соединения отсутствуют. Примером последовательного включения является елочная гирлянда, в ней все лампочки или светодиоды расположены на одном проводе. Главный недостаток этого способа – при повреждении одного из элементов все остальные элементы перестают работать.
  • Параллельный способ. При этом включении элементы между собой не соединены, но они сгруппированы в два узла. Электрическая цепь будет продолжать работать независимо от вышедших из строя потребителей.
  • Смешанный способ. В этом случае на одном участке электрической цепи применяют оба типа соединений – последовательный и параллельный.

Точки 1,2,3 – параллельное соединение, 4,5,6 — последовательное, а весь вместе взятый участок считают комбинированным.

Как правильно выполнить разводку электрической проводки

К выбору способа разводки электрической проводки в квартире необходимо подходить продуманно и скрупулезно, потому что она полностью отвечает за всю схему. Существует три основных типа разводки:

  1. Наиболее популярный и часто встречающийся – подключение элементов сети посредством распределительных коробок. При таком включении электрический щиток монтируют на лестничной площадке в специальной нише, а не в жилой части помещения, и устанавливают в нем счетчик и от одного до трех выключателей. От щитка кабелем определенного сечения выполняют ввод в помещение и делают разводку через распределительные коробки по всей квартире. Коробки устанавливают для каждой отдельной комнаты (на входе в комнату), и через них осуществляют энергоснабжение всех необходимых электроприборов в комнате.
  2. “Звезда”. При таком соединении каждый электроприбор (люстра или розетка) имеют свою отдельную кабельную линию, включенную непосредственно в электрический щиток и, зачастую, имеющую отдельный автоматический выключатель. Разводка такого типа ведет к значительному, увеличению количества электрической проводки, трудозатрат по ее обустройству и, естественно, удорожанию проекта. Однако, если взвесить все за и против, видно, что потраченные деньги стоят того (сюда же включите стоимость более емкого электрического щитка), потому что эта система дает возможность полного контроля над каждым элементом в электрической цепи.
  3. “Шлейф”. В этом варианте имеется некоторое сходство с разводкой типа “Звезда” с тем отличием, что на один кабель может быть включено несколько потребителей. Естественно, что такое проектное решение будет несколько дешевле предыдущего.

При обустройстве электрической системы в квартире, редко какой потребитель использует один из способов разводки в чистом виде. Чаще всего они смешиваются, но делается это продуманно для достижения наиболее эффективного результата и обеспечения максимальной безопасности жильцов квартиры от рисков.

Классика составления схемы электропроводки

Любые замыслы по обустройству электрической системы до начала работ необходимо воплотить в детальную схему, наложенную на точный план всех помещений квартиры с точным указанием каждой распределительной группы и всех элементов электроснабжения. Схема будет легко читаема, если ее выполнить на отдельных листах, каждый из которых будет предназначен только для одной группы.

Практика показывает, что наибольшего эффекта можно добиться, если разбить источники потребления на несколько групп, каждую из которых подключают на отдельный автомат. Такое техническое решение позволяет выполнять ремонт проводки или электрических приборов без отключения электроэнергии во всей квартире, а только в той ее части, где вы намерены выполнять работы. К тому же, если нагрузить все электрические приборы на одну линию, потребуется кабель большой мощности, способный выдержать очень высокие нагрузки, которые неизбежно возникнут, если включить все электрические потребители квартиры в сеть одновременно.

Если электрический щиток расположить непосредственно в квартире, то можно каждый электроприбор подсоединить к отдельному автомату. Этим значительно повысится удобство и безопасность эксплуатации электросети. Так почему же мы этого не делаем? Все просто – такой способ разделения приборов влечет за собой значительное удорожание проекта. Поэтому вариант подключения по группам наиболее рациональный и практически полностью решает требования безопасной эксплуатации электросети.

Чаще всего приборы разделяют по группам по такому принципу:

  • Освещение — жилые комнаты, кухня и коридоры;
  • Электроснабжение — жилые комнаты;
  • Электроснабжение — кухня и коридоры;
  • Освещение и электроснабжение — санузел и ванная. Эту группу помещений следует выделить отдельно, потому что в санузле и ванной всегда повышенная влажность и, соответственно, к электропроводке в этих помещениях предъявляются повышенные требования;
  • При наличии в квартире электроплиты, ее также следует обособить от других.

Более высокую степень безопасности вам обеспечит установка на каждую группу УЗО — защитного устройства, так называемого выключателя дифференциального тока. Также обязательно этими приборами необходимо защитить электропроводку санузла и кухни.

После того, как группы будут сформированы, следует определить места для подключения основных электрических потребителей. К ним относят стиральную машину, электроплиту, кондиционер, водонагреватель, духовку и посудомоечную машину. После этого определяются с местами, где будут установлены выключатели, светильники, распределительные коробки и розетки и наносят их на черновую схему электрики квартиры. Далее следует внимательно соединить все цепи и проставить длины проводов.

Необходимо обязательно сделать план электрической схемы помещения в двух экземплярах и один из них сохранить для себя – он в любое время может понадобиться. После выполнения этой нелегкой черновой работы, можно переходить к чистовой схеме, которая выполняется на точном плане всех помещений квартиры. Все точки электрических приборов необходимо проставлять с помощью существующей системы обозначений и соединить линиями, обозначающими кабель. Для облегчения простоты работы со схемой желательно обозначать провода различных групп (освещение, заземление и силовые кабели) разными цветами.

На схеме обязательно должны быть отмечены все размеры (всех комнат, расстояния от проводки до стен, потолка и пола, а также до отопительных систем). Такая схема не только позволит в более короткие сроки качественно выполнить монтажные работы, но также выполнить все необходимые расчеты по материалам и затратам.

Соблюдение требований, условий и норм

Составляя схему, не следует забывать, что существуют некоторые важные требования к обустройству электрической системы в квартире:

  1. В ванной комнате нельзя устанавливать розетки напряжением 220 вольт, за исключением розетки для подключения электробритвы, эту розетку следует подсоединять через понижающий трансформатор;
  2. Подключение заземляющих контактов розеток к нулевым проводникам, а также к трубам водоснабжения или отопительной системы категорически запрещено, потому что это крайне опасно для человека. Заземление необходимо выполнять только через специальный провод защитного заземления;
  3. Электрическая плита, которая установлена в квартире взамен газовой плиты, должна быть защищена автоматическим выключателем величиной не меньше 63А.
  4. Проводку прокладывают по стенам только вертикально или горизонтально и под прямым углом. Этого следует строго придерживаться, потому что изменение их траектории проводки в дальнейшем может привести к неприятным последствиям – вполне вероятна возможность пробоя проводки гвоздем или каким-то инструментом при больших или малых ремонтных работах;
  5. Постарайтесь не допускать пересечение проводов. Если все-таки обстоятельства вынуждают это сделать, то обеспечьте расстояние между ними как минимум 3 мм;
  6. Необходимо строго придерживаться расстояния от кабеля до других элементов квартиры: до уровня пола или потолка не меньше 150 мм, а до оконных рам и косяков дверей и углов – не меньше 100 мм;
  7. Выключатели и розетки следует устанавливать на одинаковой высоте, также следует учитывать, что выключатели располагают слева от входной двери на высоте 800-900 мм, розетки — 250-300 мм. Хотя возможны и исключения, так, расстояние на кухне может изменяться.
  8. Зазор между электрической проводкой и трубами отопления не должен быть меньше 30 мм;
  9. Проводку к розеткам подводят снизу, а к электрическим выключателям сверху.

Базисные варианты обустройства в квартире электрической системы

Эта часть статьи будет посвящена типовым схемам обустройства электрической системы в квартирах, разных по размеру. Конечно, мы приведем базисные варианты, а каждая предложенная схема применительно к конкретной квартире, всецело будет зависеть от предпочтений и пожеланий пользователя. Но в любом случае владельцу квартиры не обойтись без розеток, выключателей, источников освещения и распределительного щита. Поэтому, выбрав один из предложенных вариантов, вы сможете дополнить схему необходимыми электрическими элементами по своему усмотрению.

Две группы электропроводки однокомнатной квартиры

Электрическую проводку однокомнатной квартиры чаще всего делят на две группы. Первая это кухня и санузел с наибольшим количеством электроприборов и вторая – жилая комната.

Такое техническое решение позволяет получить хороший запас мощности посредством перераспределения общей нагрузки квартиры на две цепи. Также благодаря этому при замыкании или обрыве цепи какой-то из групп, одна линия будет оставаться в рабочем состоянии.

Рекомендуемая схема разводки электрики в многокомнатной квартире

На примере стандартной двухкомнатной квартиры мы покажем наиболее практичную схему разводки электрической проводки (см. схему ниже).

При таком варианте обустройства системы предполагается размещение электрического щита возле входной двери квартиры. А за общую основу взяты основные осветительные приборы (люстры), простые одноклавишные выключатели и розетки скрытого типа с контактом для защитного заземления.

При наличии в квартире большого количества комнат схему разводки электрики выполняют аналогично приведенной двухкомнатной квартиры. Тщательно разобравшись в предлагаемых схемах, вы, вероятнее всего, пришли к выводу, что выполнение такого рода работы вам вполне по силам, тем более при наличии некоторых знаний основ электротехники. Но прежде чем приступить к монтажным работам еще раз тщательно взвесьте свои возможности, ведь вы берете на себя большую ответственность, тем более за дальнейшую безопасность, как самого себя, так и членов своей семьи. Поэтому

Наиболее предпочтительно будет, если работу по разводке электрики в квартире выполнят опытные квалифицированные специалисты, которые выполнят ее на профессиональном уровне и с гарантией, и тем самым избавят вас от ошибок и рисков.

Видео урок: самостоятельное выполнение электрической разводки в квартире

Итак, вы составили схему электрической разводки в собственной квартире и желаете приступить к реализации выстраданного проекта!

Но не спешите, несмотря на опыт самостоятельного выполнения разного рода работ и наличие разнообразного инструмента, вначале просмотрите видео урок как правильно выполнить такую сложную работу. Это поможет вам избежать больших и малых ошибок и, главное, неоправданных рисков.

sovetyporemontu.ru

Разводка электропроводки в квартире: схема — как сделать своими руками, видео-инструкция как развести, фото, Домашний электрик

Перед отделочными работами в новой квартире или доме практически всегда стоит вопрос об организации проводки. Дело это весьма хлопотное и требует высокого профессионализма, поскольку неправильный монтаж электропроводки опасен для жизни.

В данной статье мы рассмотрим, как развести проводку в квартире, какие при этом существуют особенности и подводные камни.

Как и другие строительные работы, устройство электропроводки начинают с создания проекта. В данном случае должна быть подготовлена схема разводки электропроводки в квартире.

Подготавливают ее по следующим правилам:

  • На плане обозначают месторасположение распределительного щита и уже от него набрасывают всю дальнейшую схему.

При расположении щита за пределами квартиры рекомендуется провести от него медный провод с сечением 6 мм кВ (не менее) и организовать в квартире дополнительную распределительную точку под потолком у входа в жилище.

  • Далее подсчитывают необходимое количество розеток из расчета для комнат не менее 1 шт на каждые 6 м2, для ванны и кухни по 2 шт на 6 м2. Может быть предусмотрено и конкретное количество, если будущая планировка с расположением энергопотребляющих единиц заранее известна.
  • Линии проводов от щита к розеткам и осветительным приборам прокладывают по отдельности, предусматривая отдельные линии для розеток с большим энергопотреблением (от 2 и более кВт) – для бойлеров, мощных климатических систем и т.п.
  • Схематичный план электропроводки в однокомнатной квартире

    • После подсчета точек электропотребления, их наносят на план, а после того, как схема разводки электропроводки в однокомнатной квартире или более завершена, проецируют план в виде разметки на стены.

    Розетки, как правило, монтируют в 30-40см над уровнем пола, выключатели осветительных элементов – 1-1,5м.

    Прокладку проводов следует выполнять либо строго вертикально, либо горизонтально, тогда будет проще ориентироваться в расположении проводов в стене и удастся избежать их повреждения, к примеру, при сверлении стены.

    Электропроводка в квартире может быть смонтирована тремя способами:

    • Открытым. Применим в местах, где нет возможности выполнить скрытую прокладку проводов. Часто можно наблюдать в квартирах очень старых домов, в которых ремонт электропроводки не производился ни разу.

    В данный момент подобный метод практически не применим.

  • Скрытым. При этом провод прокладывают в штробах, выполненных в стенах квартиры. Данный способ используют практически повсеместно.
  • Комбинированным. Здесь предполагается прокладка проводов в специальных наружных кабельных каналах.

    Такой метод часто применяют в офисных помещениях, поскольку имеется возможность в короткие сроки преобразовать схему электросети под изменившиеся нужды.

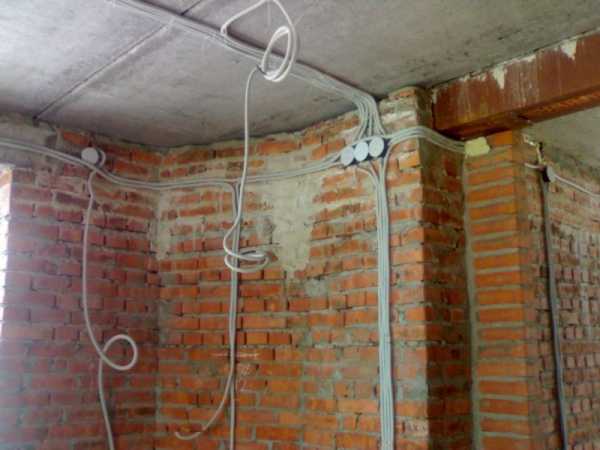

    Пример комбинированной прокладки проводов

    Для жилых квартир наиболее подходящим считается скрытый способ прокладки.

    Теперь рассмотрим, как сделать разводку электропроводки в квартире.

    Для этого необходимо четко следовать правилам, представленным ниже:

    1. В квартирах новых панельных домов строители обычно выполняют специальные каналы для укладки проводов. Однако если штроб нет, их придется делать самостоятельно при помощи перфоратора.

    Коробка для соединения магистралей к основной жиле

    Под выключатели штробы проделывают вертикально до уровня 10-20 см ниже потолка, затем горизонтально к щиту. В глубину штроба под проводку должна составлять 1,5-2 см.

  • В местах расположения розеток монтируют подрозетники и крепят их при помощи алебастра.
  • Крепление проводов в штробе выполняют посредством пластиковых хомутов или замазки алебастром.
  • Соединяют провода тремя различными способами – при помощи клемм, пайкой и скруткой. Первые два более предпочтительны в использовании, поскольку более надежны и безопасны, хотя и более сложно выполнимы. Альтернативой здесь может стать специальная бандажная скрутка, при которой провода соединяют друг с другом и дополнительно скручивают медным проводом меньшего сечения.
  • Разводку проводов можно смонтировать на стены, после чего закрыть ее слоем штукатурки

    Выбор проводов и средств защиты проводки для квартиры

    Разводка проводки в квартире предусматривает обязательную установку УЗО. Устройства защитного отключения защитят электропроводку и владельца от коротких замыканий и токов утечки.

    Подбирают их, руководствуясь следующим:

    • В ванной комнате следует задействовать УЗО, выдерживающее силу тока до 30мА класса А.
    • Для группы розеток необходим автомат на 25А типа В, а также УЗО на 30мА.
    • Линия освещения должна быть оборудована автоматом на 10-16А типа В.

    Дифференциальный автомат для проводки

    Более практичным считается использование дифференциального автомата, который представляет собой УЗО с функцией автоматического отключения.

    Он в одиночку сможет обеспечить безопасность линии и владельца квартиры от коротких замыканий и утечек тока.

    Перед тем, как развести электропроводку в квартире, необходимо приобрести качественные провода. Медный провод лучше всего подходят при разводке, поскольку является более гибким, менее ломким и лучше проводит ток.

    Его монтаж более удобен в сравнении с алюминиевым аналогом.

    В квартире, как правило, используют 2-3хжильный провод ВВГ или ВВГ НГ, имеющий сечение не меньше 2,5 кв.мм под розетки и 1,5 кв.мм под освещение.

    Для розеток, к которым планируется подключение приборов с высокой мощностью, сечение провода следует увеличить до 4 кв.мм.

    Кабели для проводки

    Более наглядно узнать о технике выполнения разводки электропроводки можно из тематического видео. Мы же рекомендуем вам тщательно соблюдать меры безопасности в процессе монтажа, использовать средства зашиты, а при отсутствии должного опыта – обращаться за помощью к опытным электромонтерам.

    vizada.ru

    Как монтируется электропроводка в квартире своими руками

    Квартирная электропроводка является важной и неотъемлемой частью жилья современного человека. От качества ее монтажа зависит не только работоспособность всех потребителей электрической энергии, но и в первую очередь безопасность людей. Именно по этой причине электропроводка в квартире должна выполняться в соответствии с некоторыми правилами, их мы и рассмотрим сегодня на сайте stroisovety.org.

    Монтаж электропроводки своими руками и его принципы

    Разводка электропроводки в квартире – процесс довольно сложный, требующий огромного багажа знаний и умений. Чтобы было проще понять всю запутанную систему всевозможных кабелей, для начала необходимо освоить принципы построения квартирной электрической схемы.

    Свое начало квартирная электропроводка берет в распределительном щитке, который является своего рода узлом безопасности, попутно отвечающим за равномерное распределение напряжения между всеми потребителями электроэнергии. Здесь сосредоточена огромная масса автоматических выключателей, устройств защитного отключения, электрический счетчик и даже защита от перепадов напряжения. Все эти приборы как нельзя лучше позволяют обезопасить работу электрической цепи и сделать ее функционирование оптимальным.

    Электропроводка в квартире – распределительный щиток

    Каждый автомат, установленный в щитке, отвечает за подачу электрической энергии либо к отдельному прибору, либо в отдельно взятое помещение квартиры. Здесь принцип простой – потребитель, для нужд которого требуется более чем 1,5кВт электроэнергии, должен иметь отдельный элемент защиты в виде автоматического выключателя. В качестве такого потребителя с одинаковым успехом может выступать как стиральная машина или водонагревательный бак, так и отдельно взятое помещение в целом, со всеми своими суммарными нагрузками.

    От автоматического выключателя по мощным проводам сечением в четыре квадрата электроэнергия подается в распределительную коробку, располагающуюся в каждом помещении квартиры. Именно в этой коробке и происходит подключение всех розеток и цепей освещения комнаты.

    План электропроводки квартиры и роль распределительной коробки

    Монтируя электропроводку в квартире своими руками, следует понимать важность распределительной коробки – как и электрощиток, она отвечает за равномерность распределения энергии между всеми потребителями той или иной комнаты.

    Очень важным моментом в прокладке проводов к розеткам и освещению является правильное соблюдение сечения используемого провода. К блокам розеток напряжение подводится кабелем сечением 2,5 квадрата, а освещение монтируется проводом в 1,5 квадрата.

    Если для розеток использовать более тонкую проводку, то в один прекрасный день она может оплавиться от высоких нагрузок и перегореть. Последствия такого халатного монтажа электропроводки в квартире могут быть катастрофическими.

    Монтаж электропроводки в квартире фото

    Существуют и другие схемы разводки электропроводки в квартире. Некоторые мастера дополнительно разделяют розетки и освещение каждой комнаты на отдельные группы, которые снабжают индивидуальным автоматическим выключателем. В принципе, для квартиры такая сложная схема не нужна: во-первых, она требует наличия более массивного электрического щитка, во-вторых, больше затрат на необходимые материалы.

    Положительным моментом такой схемы разводки являются только мнимые удобства эксплуатации – если нужно провести ремонт розеток, то цепь освещения останется работоспособной. Такая электрическая цепь хорошо себя показала в огромных помещениях, где нагрузка от приборов, подключаемых к розеткам, приравнивается к нагрузке от цепи освещения. В квартирах такого практически не бывает.

    Роль защитного заземления в квартирной проводке и где его взять

    Современная квартира в плане ее электрических составляющих представляет собой большое нагромождение всевозможных бытовых приборов, полноценная, долговечная, а главное безопасная работа которых просто невозможна без защитного заземления. Взять, к примеру, водонагревательный бак или стиральную машину – думаю, многие ощущали легкое пощипывание тока при прикосновении к ним в процессе работы. А ведь эти разряды могут быть и сильнее – при выходе из строя некоторых элементов защиты поражение током от незаземленного прибора может быть смертельным. Именно для этих целей и необходимо присутствие защитного заземления в цепи электрической проводки квартиры.

    Прокладка электропроводки в квартире – заземление

    В идеале контур заземления должен присутствовать в каждом многоквартирном доме, но в большинстве строений прошлой эпохи его просто нет. В этих домах роль заземляющего элемента выполняют металлические конструкции здания, которые и страдают от такого обращения в первую очередь. Стальные водопроводные коммуникации бьются блуждающими токами и выходят из строя раньше времени, металлические соединения плит панельных домов также потихоньку разрушаются, но главное, под угрозой находится человеческая безопасность.

    Какой же выход из сложившейся ситуации? Где взять защитное заземление? Если копнуть глубже, то по сути, заземление имеется в каждой квартире, оно подается по одному из двух проводов, питающих квартиру, и именуется «0». Это не секрет для тех, кто немного знаком с законами электричества. Чтобы хоть как-то заземлить электрические приборы, в процессе прокладки электропроводки в квартире необходимо выполнить так называемое зануление.

    Электропроводка в квартире своими руками – зануление

    Выглядит этот процесс примерно так. Вся разводка монтируется трехжильным проводом, один из которых будет играть роль заземления. Он подключается к соответствующему разъему розеток и клемм некоторых электрических приборов.

    Очень важным в процессе устройства зануления или, как его правильно называют, «повторного заземления», является правильно определить место соединения заземляющего провода с нулем электрической проводки.

    Скажем так, непосредственно в розетках или возле приборов перемычек между «0» и землей ставить нельзя – это чревато замыканием с большим фейерверком и возможно даже пожаром. Правильно выполнять повторное заземление непосредственно в распределительном щитке, в этом случае вероятность срабатывания элементов защиты приравнивается к 100%.

    Ну вот, в принципе, и все основные требования, согласно которым монтируется электропроводка в квартире. Самое главное, не забывайте одну прописную истину – любые работы с электрической энергией должны выполняться при отключенном питании. От этого зависит ваша жизнь!

    Автор статьи Александр Куликов

    stroisovety.org
