Трёхфазная система электроснабжения. Провод трехфазный


Что такое трехфазный ток

Трехфазная система переменного тока широко распространена и применяется во всем мире. При помощи трехфазной системы обеспечиваются оптимальные условия для передачи по проводам электроэнергии на большие расстояния, возможность для создания простых по устройству и удобных в эксплуатации электродвигателей.

Трехфазная система переменного тока

Называется система, состоящая из трех цепей с действующими электродвижущими силами (ЭДС) одинаковой частоты. Эти ЭДС сдвинуты относительно друг друга по фазе на одну треть. Каждая отдельная цепь в системе называется фазой. Вся система трех переменных токов, сдвинутых по фазе, и называется трехфазным током.

Практически все генераторы, которые установлены на электростанциях – это генераторы трехфазного тока. В конструкции соединены в одном агрегате три генератора переменного тока. Электродвижущие силы, индуцированные в них, как сказано ранее, сдвинуты на одну треть периода относительно друг друга.

Как же осуществляется работа генератора

В генераторе трехфазного тока есть три отдельных якоря, располагающихся на статоре устройства. Они имеют смещение на 1200 между собой. В центре устройства вращается индуктор, общий для трех якорей. Переменная ЭДС одинаковой частоты индуцируется в каждой катушке. Однако, моменты прохождения этих электродвижущих сил через нуль в каждой из этих катушек оказываются сдвинуты на 1/3 периода, так как индуктор проходит возле каждой катушки на 1/3 времени позднее, чем предыдущей.

Все обмотки являются самостоятельными генераторами тока и источниками электроэнергии. Если присоединить провода к концам каждой обмотки, то получаются три независимые цепи. В данном случае, чтобы передать всю электроэнергию потребуется шесть проводов. Однако при других соединениях обмоток между собой вполне можно обойтись 3-4 проводами, что дает большую экономию провода.

Соединение – звездой

Концы всех обмоток соединяются в одной точке генератора, так называемой нулевой точке. Затем производится соединение с потребителями, используя четыре провода: три – линейные провода, которые идут от начала обмоток 1, 2, 3, один – нулевой (нейтральный) провод, идущий от нулевой точки генератора. Такую систему называют еще четырехпроводной.

Соединение треугольником

В этом случае конец предыдущей обмотки соединяется с началом последующей, образуя, тем самым треугольник. Линейные провода соединяются с вершинами треугольника – точками 1, 2, 3. При таком подключении фазное и линейное напряжения совпадают. В сравнении с подключением звездой, подключение треугольником снижает линейное напряжение примерно в 1,73 раза. Оно допускается лишь при условии одинаковой нагрузки фаз, иначе сила тока в обмотках может увеличиться, что представляет опасность для генератора.

Отдельные потребители (нагрузки), которые питаются от раздельных пар проводов, точно так же могут соединяться или звездой или треугольником. В итоге получается ситуация, аналогичная генератору: при соединении треугольником – нагрузки находятся под линейным напряжением, при соединении звездой – напряжение в 1,73 раза меньше.

electric-220.ru

Трехфазные и однофазные сети

2016-10-02 Статьи

Трехфазная сеть — это способ передачи электрического тока, когда переменный ток течет по трем проводам, а по одному возвращается назад. Те провода, по которым ток идет, называются фазными, а по которому возвращается — нулевым.

Трехфазная цепь состоит из трех фазных проводов и одного нулевого. Такое возможно потому, что фаза переменного тока в каждом из трех проводов сдвинута по отношению к соседнему на 120°.  Передача переменного тока происходит именно при помощи трехфазных сетей. Это выгодно с экономической точки — не нужны еще два нулевых провода. Подходя к потребителю, ток распределяется на три фазы, и каждой из них дается по нулевому проводу. Так он попадает в квартиры и дома. Хотя в частном секторе нередко трехфазная сеть заводится прямо в дом.

Любая однофазная электрическая цепь состоит из двух проводов. По одному проводу ток поступает к потребителю, а по другому возвращается обратно. Если разомкнуть такую цепь, то ток идти не будет. Вот и все описание однофазной цепи.

Земля, или, правильнее сказать, заземление — третий провод в однофазной сети. В сущности, рабочей нагрузки он не несет, а служит своего рода предохранителем. Это можно объяснить на примере. В случае когда электричество выходит из-под контроля (например, короткое замыкание), возникает угроза пожара или удара током. Чтобы этого не произошло (то есть значение тока не должно превышать безопасный для человека и приборов уровень), вводится заземление. По этому проводу избыток электричества в буквальном смысле слова уходит в землю.

От трансформаторной понижающей подстанции до ВРУ (Вводно-распределительное устройство, где происходит прием, учет и распределение электрической энергии) приходит трехфазная сеть пятижильным проводом, а в наши квартиры приходит уже трехжильный. На вопрос, куда деваются еще 2, ответ простой: питают другие квартиры. Это не значит, что квартир только 3, их может быть сколько угодно, лишь бы кабель выдержал. Просто внутри ВРУ выполняется схема разъединения трехфазной цепи на однофазные.

К каждой фазе, отходящей в квартиру, добавляются ноль и заземление, так и получается трехжильный кабель. В идеале в трехфазной сети только один ноль. Больше и не надо, поскольку ток сдвинут по фазе относительно друг друга на одну треть. Ноль — это нейтральный проводник, в котором напряжения нет. Относительно земли у него нет потенциала в отличие от фа-зного провода, в котором напряжение (фазное напряжение между фазой и нулем) равно 220 В. Между фазами (так называемое линейное напряжение между любыми из трех фаз) напряжение 380 В. Фазные провода в трехфазной сети обычно маркируются так: фаза А — желтый, фаза B — зеленый, фаза C — красный.

В трехфазной сети, к которой ничего не подключено, в нейтральном проводнике нет напряжения. Самое интересное начинает происходить, когда сеть подключается к однофазной цепи. Одна фаза входит в квартиру, где стоят 2 лампочки и холодильник, а вторая где 5 кондиционеров, 2 компьютера, душевая кабина, индукционная плита и т. д. Понятно, что нагрузка на 2 эти фазы неодинакова, происходит перекос фаз и ни о каком нейтральном проводнике речи уже не идет. На нем тоже появляется напряжение, и чем неравномернее нагрузка, тем оно больше. Фазы уже не компенсируют друг друга, чтобы в сумме получился ноль.

На данный момент ситуация усугубляется еще тем, что большинство домашних электроприборов являются импульсными. По этой причине возникают дополнительные импульсные токи, которые не компенсируются в средней точке. Эти импульсные приборы вместе с разной нагрузкой на фазы создают такие условия, что в нейтральном проводнике может оказаться ток равный или превышающий ток одной из фаз. Однако нейтраль такого же сечения, что и фазный провод, а нагрузка больше.

Вот почему в последнее время все чаще возникает явление, называемое «отгоранием» или обрывом нулевого проводника — нейтральный проводник просто не справляется с нагрузкой, перегревается и отгорает.

Для защиты от такой неприятности надо либо увеличивать сечение нейтрального провода (а это дорого), либо распределять нагрузку между 3 фазами равномерно (что в условиях многоквартирного дома невозможно). Поэтому оптимальным решением я считаю использование реле контроля напряжения, которое отключит питание квартиры в случае выхода напряжения за допустимые пределы. Тем самым оно защитит ваши электроприборы.

Реле контроля напряжения

Какую сеть лучше провести в частном доме?

Если у вас в доме есть трехфазное оборудование, то ответ очевиден. Также к плюсам трехфазной сети можно отнести то, что на ввод можно использовать кабель меньшего сечения, чем при однофазной, так как в трехфазной сети мощность распределяется по трем фазам, благодаря чему на каждую фазу приходится меньшая нагрузка.

К минусам трехфазного ввода можно отнести более высокие расходы на покупку трехфазных автоматов, УЗО, счетчика, габариты распределительного щита будут больше чем однофазного, а также при трехфазной сети необходимо грамотно распределить нагрузку по фазам во избежании перекоса фаз — несимметрии токов и напряжений.

Что касается мощности, то здесь в основном все зависит от максимально разрешенной мощности, указанной в технических условиях на подключение. Если у вас на даче небольшой летний домик или бытовка и разрешенная мощность предположим 5квт, то вполне достаточно будет однофазного ввода, а вот при наличии большого загородного дома со множеством потребителей, или своей мастерской с трехфазными потребителями, то здесь конечно уже не обойтись без трехфазной сети.



electric-blogger.ru

Трехфазный или однофазный ввод | Электрика и слаботочка

Можно подключить электропитание к дому или коттеджу двумя видами: однофазным и трехфазным. В России сейчас это доступно повсеместно, при наличии технической возможности. Хотя несколько лет назад трехфазное подключение было доступно не для всех.

Что лучше: однофазный ввод с напряжением 220 вольт или трехфазный с напряжением 380 вольт? Выбор вида ввода электропроводки в большинстве случаев зависит от того, какие потребители электроэнергии будут в доме использоваться.

Рассмотрим отличительные свойства однофазной или трехфазной электропроводки.

Пояснение к однофазному вводу

Однофазный ввод и далее электропроводка в доме прокладывается двухжильным проводом. Одна жила или провод с напряжением 220 вольт и частотой 50 Гц, то есть «фаза», другая нейтральная под названием «ноль» («рабочий ноль»). Бывает и трехжильный провод, третья жила используется для заземления.

Например, двухжильный провод идет от розетки в электрощит, в счетчик, и через вводной кабель, к проводам ЛЭП.

Все бытовые электроприборы однофазные и работают от напряжения 220В, даже если ввод в дом является трехфазным. Три фазы от вводного автомата в электрощите расходятся по дому однофазными двухполюсными проводами. Фены, электрочайники, светильники, компьютер являются потребителями однофазного тока в 220В.

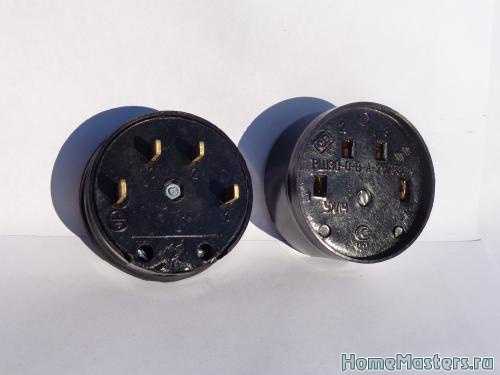

Электроплита и бойлер могут иметь вилку для трехфазного тока.

Но тут надо напомнить, что трехфазного нагревательного тэна ни в электроплите, ни в духовом шкафу, ни в бойлере нет. Тэны все однофазные, и при желании, могут быть подключены к одной фазе. У трехфазной вилки есть четыре вывода-штыря для трех фаз и ноля, бывает и пятый штырь, для заземления. Каждая пара фаза-ноль рассчитана на 220 В, а между фазами всегда будет 380 В.

Так что обойтись без трёх фаз в доме можно, при необходимости переделав соединения в розетках, что для обычного электрика достаточно простая задача.

О проводе заземления

В современных розетках предусмотрен контакт для заземления. Этот контакт подключается к проводу заземления и уходит в землю через специальный контур в земле. По этому проводу заземления токи утечки с электроприборов уходят в землю, не причиняя вреда человеку. С проводом заземления связана работа УЗО в электрощите, защищающая человека от поражения током.

Трехфазный ввод и его возможности

При трехфазном вводе от столба ЛЭП в дом подключаются четыре провода к вводному автомату, к счетчику, далее прокладывается трехфазная электропроводка. Три провода фазовых и один нейтральный или «ноль». Рабочее напряжение между фазами 380 В, между фазами и нолем 220 В. Трехфазное напряжение это три фазы в трех разных проводах, только с разным одномоментным потенциалом и частотой 50 Гц. Какие появляются возможности?

После вводного автомата и электросчетчика в электрощите трехфазный провод идет на автоматы и управляющие устройства трехфазных потребителей на 380 В, а так же разделяется на три однофазные непересекающиеся группы по 220 В с однофазной проводкой для бытовых приборов, освещения и т.д. При этом надо стараться равномерно распределить нагрузку на каждую фазу, чтобы избежать перегрузки на одной из фаз, иначе управляющие устройства могут отключить электропитание.

При трехфазной электропроводке можно подключать электроприборы и электроаппараты с необходимостью подключения трех разных фаз. Как правило, это энергоемкие электродвигатели, бойлеры.

Насколько лучше трехфазный ввод однофазного ввода?

При трехфазном вводе появляются возможности использования электроприборов и аппаратов, требующих только трехфазного подключения, что часто выходит за рамки обычного бытового энергопотребления. Отопление больших домов, деревообрабатывающие станки, электроприборы с мощными электродвигателями, энергоемкие системы освещения требуют трехфазного подключения.

При обычном использовании электроэнергии, когда электропотребление не выходит за рамки бытового потребления, и потребности в трехфазном подключении нет, проще использовать однофазный ввод. И всегда нужно правильно подбирать сечение проводов электропроводки.

homemasters.ru

Трёхфазная система электроснабжения - это... Что такое Трёхфазная система электроснабжения?

Трёхфазная система электроснабжения — частный случай многофазных систем электрических цепей, в которых действуют созданные общим источником синусоидальные ЭДС одинаковой частоты, сдвинутые друг относительно друга во времени на определённый фазовый угол. В трёхфазной системе этот угол равен 2π/3 (120°).

Многопроводная (шестипроводная) трёхфазная система переменного тока изобретена Николой Теслой. Значительный вклад в развитие трёхфазных систем внёс М. О. Доливо-Добровольский, который впервые предложил трёх- и четырёхпроводную системы передачи переменного тока, выявил ряд преимуществ малопроводных трёхфазных систем по отношению к другим системам и провёл ряд экспериментов с асинхронным электродвигателем.

Описание

Каждая из действующих ЭДС находится в своей фазе периодического процесса, поэтому часто называется просто «фазой». Также «фазами» называют проводники — носители этих ЭДС. В трёхфазных системах угол сдвига равен 120 градусам. Фазные проводники обозначаются в РФ латинскими буквами L с цифровым индексом 1…3, либо A, B и C[1].

Распространённые обозначения фазных проводов:

Россия, EC (выше 1000 В) Россия, ЕС (ниже 1000 В) Германия Дания
А L1 L1 R
B L2 L2 S
C L3 L3 T
Анимированное изображение течения токов по симметричной трёхфазной цепи с соединением типа «звезда» Векторная диаграмма фазных токов. Симметричный режим. Графическое представление зависимости фазных токов от времени

Преимущества

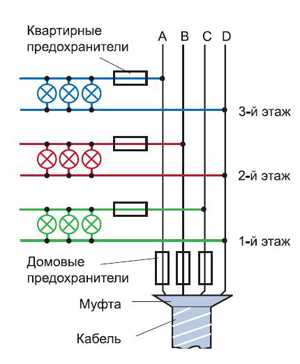

Возможная схема разводки трёхфазной сети в многоквартирных жилых домах
  • Экономичность.
    • Экономичность передачи электроэнергии на значительные расстояния.
    • Меньшая материалоёмкость 3-фазных трансформаторов.
    • Меньшая материалоёмкость силовых кабелей, так как при одинаковой потребляемой мощности снижаются токи в фазах (по сравнению с однофазными цепями).
  • Уравновешенность системы. Это свойство является одним из важнейших, так как в неуравновешенной системе возникает неравномерная механическая нагрузка на энергогенерирующую установку, что значительно снижает срок её службы.
  • Возможность простого получения кругового вращающегося магнитного поля, необходимого для работы электрического двигателя и ряда других электротехнических устройств. Двигатели 3-фазного тока (асинхронные и синхронные) устроены проще, чем двигатели постоянного тока, одно- или 2-фазные, и имеют высокие показатели экономичности.
  • Возможность получения в одной установке двух рабочих напряжений — фазного и линейного, и двух уровней мощности при соединении на «звезду» или «треугольник».
  • Возможность резкого уменьшения мерцания и стробоскопического эффекта светильников на люминесцентных лампах путём размещения в одном светильнике трёх ламп (или групп ламп), питающихся от разных фаз.

Благодаря этим преимуществам, трёхфазные системы наиболее распространены в современной электроэнергетике.

Схемы соединений трехфазных цепей

Звезда

Существующие виды защиты от линейного напряжения, которые можно найти в продаже в электротехнических магазинах. Как и требуют современные стандарты, монтаж происходит на DIN-рейку.

Звездой называется такое соединение, когда концы фаз обмоток генератора (G) соединяют в одну общую точку, называемую нейтральной точкой или нейтралью. Концы фаз обмоток приёмника (M) также соединяют в общую точку. Провода, соединяющие начала фаз генератора и приёмника, называются линейными. Провод, соединяющий две нейтрали, называется нейтральным.

Шины для раздачи нулевых проводов и проводов заземления при подключении звездой. Одно из преимуществ подключения звездой — экономия на нулевом проводе, поскольку от генератора до точки разделения нулевых проводов вблизи потребителя, требуется только один провод.

Трёхфазная цепь, имеющая нейтральный провод, называется четырёхпроводной. Если нейтрального провода нет — трёхпроводной.

Если сопротивления Za, Zb, Zc приёмника равны между собой, то такую нагрузку называют симметричной.

Соотношение между линейными и фазными токами и напряжениями.

Напряжение между линейным проводом и нейтралью (Ua, Ub, Uc) называется фазным. Напряжение между двумя линейными проводами (UAB, UBC, UCA) называется линейным. Для соединения обмоток звездой, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

Последствия отгорания (обрыва) нулевого провода в трехфазных сетях

При симметричной нагрузке в трёхфазной системе питание потребителя линейным напряжением возможно даже при отсутствии нейтрального провода. Однако, при питании нагрузки фазным напряжением, когда нагрузка на фазы не является строго симметричной, наличие нейтрального провода обязательно. При его обрыве или значительном увеличении сопротивления (плохом контакте) происходит так называемый «перекос фаз», в результате которого подключенная нагрузка, рассчитанная на фазное напряжение, может оказаться под произвольным напряжением в диапазоне от нуля до линейного (конкретное значение зависит от распределения нагрузки по фазам в момент обрыва нулевого провода). Это зачастую является причиной вывода из строя бытовой электроники в квартирных домах. Так как сопротивление потребителя остаётся константой, то, согласно закону Ома, при возрастании напряжения сила тока, проходящего через потребительское устройство, окажется гораздо больше максимально допустимого значения, что и вызовет сгорание и/или выход из строя питаемого электрооборудования. Пониженное напряжение также может послужить причиной выхода из строя техники. Иногда отгорание (обрыв) нулевого провода на подстанции может явиться причиной пожара в квартирах.

Проблема гармоник, кратных третьей

Современная техника всё чаще оснащается импульсными сетевыми источниками питания. Импульсный источник без корректора коэффициента мощности потребляет ток узкими импульсами вблизи пика синусоиды питающего напряжения, в момент заряда конденсатора входного выпрямителя. Большое количество таких источников питания в сети создаёт повышенный ток третьей гармоники питающего напряжения. Токи гармоник, кратных третьей, вместо взаимной компенсации, математически суммируются в нейтральном проводнике (даже при симметричном распределении нагрузки) и могут привести к его перегрузке даже без превышения допустимой мощности потребления по фазам. Такая проблема существует, в частности, в офисных зданиях с большим количеством одновременно работающей оргтехники.Существующие установки компенсации реактивной мощности не способны решить данную проблему, так как снижение коэффициента мощности в сетях с преобладанием импульсных источников питания не связано с внесением реактивной составляющей, а обусловлено нелинейностью потребления тока. Решением проблемы третьей гармоники является применение корректора коэффициента мощности (пассивного или активного) в составе схемы производимых импульсных источников питания.Требования стандарта IEC 1000-3-2 накладывают ограничения на гармонические составляющие тока нагрузки устройств мощностью от 50 Вт. В России количество гармонических составляющих тока нагрузки нормируется стандартами ГОСТ 13109-97, ОСТ 45.188-2001.

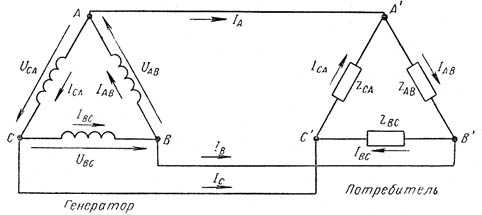

Треугольник

Треугольник — такое соединение, когда конец первой фазы соединяется с началом второй фазы, конец второй фазы с началом третьей, а конец третьей фазы соединяется с началом первой.

Соотношение между линейными и фазными токами и напряжениями

Для соединения обмоток треугольником, при симметричной нагрузке, справедливо соотношение между линейными и фазными токами и напряжениями:

Распространённые стандарты напряжений

РФ и СНГ Страны ЕС Япония США
Напряжение

(фазное/линейное)

220/380 230/400 120/208 (140/240)/(230/400)
Частота 50 Гц 50 Гц 50/60Гц 60 Гц

Маркировка

Проводники, принадлежащие разным фазам, маркируют разными цветами. Разными цветами маркируют также нейтральный и защитный проводники. Это делается для обеспечения надлежащей защиты от поражения электрическим током, а также для удобства обслуживания, монтажа и ремонта электрических установок и электрического оборудования. В разных странах маркировка проводников имеет свои различия. Однако многие страны придерживаются общих принципов цветовой маркировки проводников, изложенных в стандарте Международной Электротехнической Комиссии МЭК 60445:2010.

Фазный проводник 1 Фазный проводник 2 Фазный проводник 3 Нейтральный проводник Защитный проводник
США (120/208В)[2] Чёрный Красный Голубой Белый или серый Зелёный
США (277/480В) Оранжевый Коричневый Жёлтый Белый или серый Зелёный
Канада Красный Чёрный Голубой Белый Зелёный
Канада (Изолированные трёхфазные установки) Оранжевый Коричневый Жёлтый Белый Зелёный
Великобритания (с апреля 2006) Красный (Коричневый) Жёлтый (ранее Белый) (Чёрный) Голубой (Серый) Чёрный (Голубой) Зелёно-жёлтый
Европа (с апреля 2004) Коричневый Чёрный Серый Голубой Зелёно-жёлтый
Европа (до апреля 2004, в зависимости от страны) Коричневый или Чёрный Чёрный или Коричневый Чёрный или Коричневый Голубой Зелёно-жёлтый
Европа (Обозначение шин) Жёлтый Коричневый Красный
Россия (СССР)[3] Жёлтый Зелёный Красный Голубой Зелёно-жёлтый (на старых установках - Черный)
Россия (с 1 января 2011 г.)[4] Коричневый Чёрный Серый Голубой Зелёно-жёлтый
Австралия и Новая Зеландия Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках - Зелёный)
Южная Африка Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках - Зелёный)
Малайзия Красный Жёлтый Голубой Чёрный Зелёно-жёлтый (на старых установках - Зелёный)
Индия Красный Жёлтый Голубой Чёрный Зелёный
Трёхфазная двухцепная линия электропередачи

См. также

Примечания

  1. ↑ Действующий в РФ ГОСТ 2.709-89 предписывает обозначение цепей фазных проводников трёхфазного переменного тока: L1, L2, L3, и при этом допускает обозначения A, B, C.
  2. ↑ С 1975 года Национальный Электрический Кодекс (США) не регламентируют цветовое обозначение фазных проводов. Приведённые в таблице цвета являются общепринятыми в эксплуатации.
  3. ↑ Согласно ПУЭ при переменном трёхфазном токе: шины фазы А обозначают жёлтым цветом, фазы В — зелёным, фазы С — красным цветами (по алфавитному порядку начальных букв в названии цветов: Ж, З, К).
  4. ↑ Согласно ГОСТ Р 50462-2009: Базовые принципы и принципы безопасности для интерфейса «человек-машина», выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений.

Ссылки

dic.academic.ru

Однофазные и трехфазные сети

Трехфазные и однофазные сети одинаково широко используются в электрооборудовании многоквартирных и частных домов. Вообще-то, промышленная сеть изначально трехфазная и в большинстве случаев к многоквартирному дому или улице частных домов подходит именно трехфазная сеть. Потом уже она разветвляется на три однофазные. Это сделано в целях обеспечения  максимально эффективной передачи электроэнергии от электростанции к потребителям, а также с целью максимального снижения потерь в процессе транспортировки.

Определить, какая именно сеть идет у вас в квартире достаточно просто. Нужно просто открыть электрический щиток и посмотреть, сколько проводов используется для вашей квартиры. В однофазной сети у вас будет 2 или 3 провода – фаза, ноль и заземляющий проводник. В трехфазной 4 или 5 – фаза A, фаза B, фаза C, ноль и заземляющий проводник. Точно также количество фаз можно определить и по вводным автоматическим выключателям. В однофазной сети их будет 2 или 1 сдвоенный, а в трехфазной – 1 один строенный и одинарный.

Справедливости ради стоит отметить, что трехфазные сети в квартирной электросети используются достаточно редко. Три фазы подают одному абоненту только в случае использования на кухнях старых трехфазных электрических плит или для подключения чрезвычайно мощных потребителей в частных домах (циркулярка, мощные нагревательные и отопительные устройства).

Если сети не имеют каких-то специфических параметров, то их можно различить еще и по значению входного напряжения. В однофазной сети оно равно 220 В, а в трехфазной между одной из фаз и нулем оно также равно 220 В, а между двумя фазами – 380 В.

В чем же отличие однофазной сети от трехфазной применительно к рядовому потребителю?

Если не учитывать различие между количеством проводников в обоих сетях и специфику подключения некоторых особо мощных электроприборов, то можно выделить некоторые «плюсы» и «минусы» обоих сетей.

  • При использовании трехфазной сети есть вероятность неравномерного распределения нагрузки на каждую фазу. К примеру, от одной фазы будет запитан мощный нагреватель и электрический котел, а от другой – всего лишь холодильник и телевизор. Тогда будет иметь место неприятный эффект, так называемый «перекос фаз» – несиметрия токов и напряжений, который может повлечь за собой выход из строя некоторых бытовых электроприборов. Чтобы этого избежать необходимо более тщательно планировать распределение нагрузки еще в процессе монтажа электрической сети.
  • Трехфазная сеть, в отличие от однофазной требует больше проводов, кабелей и автоматических выключателей, следовательно обойдется намного дороже.
  • Однофазная сеть по потенциально возможной мощности уступает трехфазной. Поэтому, если предполагается использование много мощных потребителей, то лучше выбрать второй вариант. Если к примеру в дом с линии электропередач заходит двужильный (трехжильный – в случае с заземляющим проводником) провод сечением 16 мм2, то суммарная мощность всех потребителей в доме не может превышать 14 кВт. В случае с использованием того же сечения для трехфазной сети (правда кабель будет 4- или 5-жильным) максимально возможная суммарная мощность  будет равна уже 42 кВт.

Какой вариант лучше, зачастую определяется соответствующими органами (представителями организаций), которые контролируют подачу электроэнергии потребителям. Домашнему электромастеру достаточно лишь научиться определять, какая именно сеть используется в данном случае и, исходя из этого производить ремонт или установку внутриквартирной электро фурнитуры.

< Предыдущая Следующая >


scsiexplorer.com.ua

Отгорание нуля. Однофазные потребители в трехфазной сети.

Фразу об «отгорании нуля» слышал, наверное, каждый из нас. Почему же таинственный ноль имеет тенденцию всё время отгорать? Для того чтобы внести некоторую ясность в этот вопрос, необходимо вспомнить кое-что из курса физики средней школы.

Для однофазной цепи «ноль» — это просто название для проводника, не находящегося под высоким потенциалом относительно земли. Второй проводник в однофазной цепи называется «фазой» и имеет относительно земли высокий потенциал переменного напряжения (в нашей стране чаше всего 220 В). Никакой тенденции к отгоранию однофазный ноль не проявляет.

Беда в том, что все электрические коммуникации (т. е. линии электропередачи) являются трёхфазными. Рассмотрим схему «звезда», в которой появляется понятие «нулевой провод».

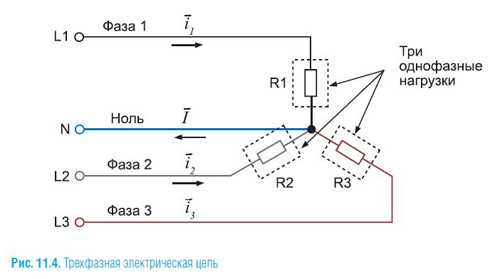

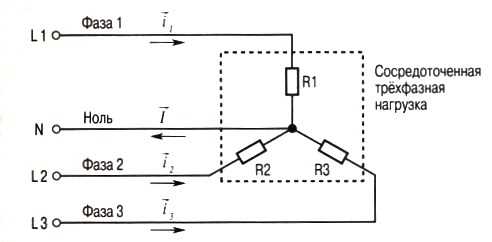

Переменные токи каждой фазы в трёх одинаковых нагрузках сдвинуты по фазе ровно на одну треть и в идеале компенсируют друг друга, поэтому нагрузка в такой схеме обычно называется трёхфазной сосредоточенной нагрузкой. При такой нагрузке векторная сумма токов в средней точке равна нулю. Нулевой провод, подключённый к средней точке, практически не нужен, т. к. ток через него не течёт. Незначительный ток появляется только тогда, когда нагрузки на каждой фазе не полностью одинаковые и не полностью компенсируют друг друга. И действительно, на практике многие виды трёхфазных четырёхжильных кабелей имеют нулевую жилу вдвое меньшего сечения. Нет смысла тратить дефицитную медь на проводник, по которому ток практически не течёт. Никакой тенденции к отгоранию трёхфазный ноль при трёхфазной сосредоточенной нагрузке тоже не проявляет.

Условие: R1 = R2 = R3 I = i1 + i2 + i3 = 0

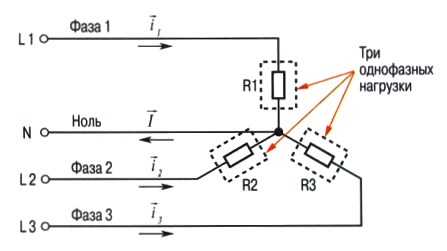

Чудеса начинаются тогда, когда к трёхфазным цепям подключаются однофазные нагрузки. На первый взгляд это тот же самый случай, но есть одно маленькое отличие. Каждая однофазная нагрузка представляет собой совершенно случайно выбранное устройство, т. е. однофазные нагрузки не одинаковые. Глупо думать, что различные однофазные потребители всегда будут потреблять одинаковый ток. Однофазные нагрузки в трёхфазных цепях всегда стараются максимально приблизить к трёхфазным нагрузкам. Это означает, что при подключении однофазных потребителей в трёхфазную сеть их стараются так распределить по мощности по разным фазам, чтобы на каждую фазу приходилась примерно одинаковая нагрузка. Но полного равенства никогда не достигается и понятно почему. Потребители случайным образом включают и выключают своё электрооборудование, тем самым постоянно меняя нагрузку на свою фазу.

В результате полной компенсации фазных токов в средней точке практически никогда не происходит, но ток в нулевом проводе обычно не достигает своего максимального значения равного самому большому току по одной из фаз. То есть ситуация неприятная, но предсказуемая. Вся проводка рассчитана на неё, и отгорания нуля обычно не происходит, а если и происходит, то крайне редко.

Условие: R1 ≠ R2 ≠ R3 I = i1 + i2 + i3 ≠ 0 Imax ≤ in max

Такая ситуация сложилась к 90-м годам XX века. Что же изменилось к этому времени? В обиход широко вошли импульсные источники питания. Такой источник питания практически у всей современной бытовой аппаратуры (телевизоров, компьютеров, радиоприёмников и т. п.). Весь ток такого источника протекает в течение только одной трети полупериода, т. е. характер потребления тока очень сильно отличается от характера потребления тока классическими нагрузками. В результате в трёхфазной сети возникают дополнительные импульсные токи, не компенсирующиеся в средней точке. Не забудьте прибавить к этому некомпенсированные токи, вызванные наличием однофазных нагрузок в трёхфазной сети. В такой ситуации по нулевому проводу часто течёт ток, близкий или превышающий самый большой ток одной из фаз. Это и есть условия, благоприятные для «отгорания нуля». Проводники в трёхфазных кабелях имеют одинаковое сечение, рассчитываемое согласно максимальной мощности нагрузки, следовательно, нулевой проводник имеет такое же сечение, как и любой из фазных проводников, а ток через него сегодня может течь больший, чем через любой фазный проводник. Получается, что нулевой проводник работает в условиях перегрузки, и вероятность его отгорания возрастает.

Условие: R1 ≠ R2 ≠ R3 I = i1 + i2 + i3 ≠ 0 Imax > in max

Так в 90-х годах прошлого века мы незаметно для самих себя вступили в эпоху «отгорания нуля». С каждым днём ситуация всё ухудшается. Высокую вероятность «отгорания нуля» необходимо учитывать и при построении домашней электропроводки.

www.eti.su

Трёхфазный переменный ток

Трёхфазный переменный ток

Подробности Категория: Электротехника

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

class="eliad">

Трехфазная система переменного тока

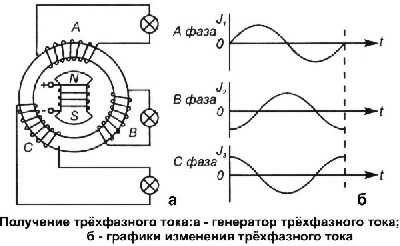

Электростанции вырабатывают трехфазный переменный ток. Генератор трехфазного тока представляет собой как бы три объединенных вместе генератора переменного тока, работающих так, чтобы сила тока (и напряжение) изменялась у них не одновременно, а с отставанием на 1/3 периода. Это осуществляется за счет смещения катушек генераторов на 120° одна относительно другой (рис. справа).

Каждая часть обмотки генератора называется фазой. Поэтому генераторы, которые имеют обмотку, состоящую из трех частей, называют трехфазными.

Следует отметить, что термин «фаза» в электротехнике имеет два значения: 1) как величина, которая совместно с амплитудой определяет состояние колебательного процесса в данный момент времени; 2) в смысле наименования части электрической цепи переменного тока (например, часть обмотки электрической машины).

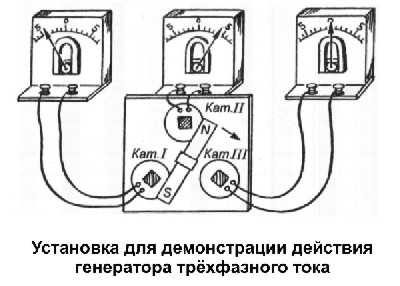

Некоторое наглядное представление о возникновении трехфазного тока дает установка, изображенная на рис. слева.Три катушки от школьного разборного трансформатора с сердечниками размещаются по окружности под углом 120° по отношению друг к другу. Каждая катушка соединена с демонстрационным гальванометром. В центре окружности на оси укрепляется прямой магнит. Если вращать магнит, то в каждой из трех цепей «катушка — гальванометр» возникает переменный ток. При медленном вращении магнита можно заметить, что наибольшее и наименьшее значения токов и их направления будут в каждый момент во всех трех цепях различными.

Таким образом, трехфазный ток представляет совместное действие трех переменных токов одинаковой частоты, но сдвинутых по фазе на 1/3 периода относительно друг друга.Каждая обмотка генератора может соединяться со своим потребителем, образуя несвязанную трехфазную систему. Выигрыша от такого соединения нет никакого по отношению к трем отдельным генераторам переменного тока, так как передача электрической энергии осуществляется с помощью шести проводов (рис. справа).

На практике получили два других способа соединения обмоток трехфазного генератора. Первый способ соединения получил название звезды (рис. слева, а), а второй — треугольника (рис. б).

При соединении звездой концы (или начала) всех трех фаз соединяются в один общий узел, а от начал (или концов) идут провода к потребителям. Эти провода называются линейными проводами. Общую точку, в которой соединяются концы фаз генератора (или потребителя), называют нулевой точкой, или нейтралью. Провод, соединяющий нулевые точки генератора и потребителя, называют нулевым проводом. Нулевой провод применяется в том случае, если в сети создается неравномерная нагрузка на фазы. Он позволяет уравнять напряжения в фазах потребителя.

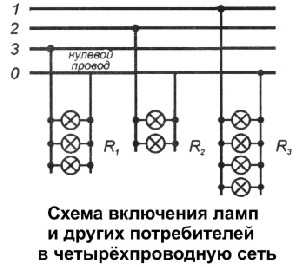

Нулевой провод, как правило, применяется в осветительных сетях. Даже при наличии одинакового количества ламп равной мощности во всех трех фазах равномерная нагрузка не сохраняется, так как лампы могут включаться, выключаться не одновременно во всех фазах, могут перегорать, и тогда равномерность нагрузки фаз будет нарушена. Поэтому для осветительной сети применяется соединение в звезду, которая имеет четыре провода (рис. справа) вместо шести при несвязанной трехфазной системе.

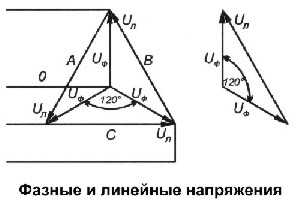

При соединении в звезду различают два вида напряжения: фазное и линейное. Напряжение между каждым линейным и нулевым проводом равно напряжению между зажимами соответствующей фазы генератора и называется фазным (Uф), а напряжение между двумя линейными проводами — линейным напряжением (Uл).

Между фазными и линейными напряжениями можно установить соотношение:

Uл = √3 . Uф ≈ 1,73 . Uф ,

если рассмотреть треугольник напряжения (рис. слева).





Действительно,

Ил= ^ч-Т^-г-Т^-сойШ^ Сф-л/2 + 2-со5б0° = л/3 -Ц,

На практике широкое распространение получили трехфазные цепи с нейтральными проводами при напряжениях UЛ = 380 В; UФ  = 220 В.

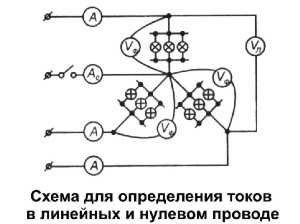

Поскольку в нулевом проводе при симметричной нагрузке сила тока равна нулю, то ток в линейном проводе равен току в фазе.При неравномерной нагрузке фаз по нулевому проводу проходит уравнительный ток относительно малой величины. Поэтому сечение этого провода должно быть значительно меньше, чем у линейного провода. В этом можно убедиться, если включить четыре амперметра в линейные и нулевой провода. В качестве нагрузки удобно использовать обычные электрические лампочки (рис. справа).

При одинаковой нагрузке в фазах ток в нулевом проводе равен нулю и надобность в этом проводе отпадает (например, равномерную нагрузку создают электродвигатели). В этом случае производят соединение в «треугольник», которое представляет собой последовательное соединение друг с другом начал и концов катушек генератора. Нулевой провод в этом случае отсутствует.При соединении обмоток генератора и потребителей «треугольником» фазные и линейные напряжения равны между собой, т.е. UЛ = UФ, а линейный ток в √3 раз больше фазного тока  IЛ = √3.IФСоединение треугольником применяется как при осветительной, так и при силовой нагрузке. Например, в школьной мастерской станки можно включать в звезду или треугольник. Выбор того или иного способа соединения определяется величиной напряжения сети и номинальным напряжением приемников электрической энергии.Принципиально можно соединять треугольником и фазы генератора, но обычно этого не делают. Дело в том, что для создания заданного линейного напряжения каждая фаза генератора при соединении треугольником должна быть рассчитана на напряжение, в раз большее, чем в случае соединения звездой. Более высокое напряжение в фазе генератора требует увеличения числа витков и усиленной изоляции для обмоточного провода, что увеличивает размеры и стоимость машин. Поэтому фазы трехфазных генераторов почти всегда соединяют звездой. Двигатели же иногда в момент пуска включают звездой, а затем переключают на треугольник.
