Конструкция и монтаж проточных электрических водонагревателей. Проточные водонагреватели принцип работы электрические


принцип работы проточного водонагревателя схема

Устройство водонагревателя накопительного и проточного

Решить проблему горячей воды в квартире или частном доме, на даче можно нагревая воду при помощи электрических водонагревателей. Бывают они нескольких типов и чтобы решить какой водонагреватель лучше для вашей ситуации надо знать их достоинства, недостатки и особенности работы каждого типа оборудования для нагрева воды.

Водонагреватели повышают комфортность жизни

Какие бывают бытовые водонагреватели и чем они отличаются

Содержание статьи

Прежде всего водонагреватели различаются по принципу действия. Они бывают:

  • проточного типа — нагревают воду, проходящую через прибор;
  • накопительного типа — греется вода, находящаяся в баке нагревателя;
  • проточно-накопительные — имеют два режима работы;
  • наливные.

Какой водонагреватель лучше сказать сложно. Если говорить о внешнем виде, то основное внешнее отличие — это размер. Накопительные модели большие, проточные — маленькие. Но размер — это далеко не все, что надо чтобы понять, что для вас лучше. Надо знать достоинства и недостатки каждого типа оборудования.

Виды электро нагревателей для дома и дачи

Накопительные модели

Накопительный водонагреватель (второй название — бойлер) имеет емкость солидных размеров — от 30 до 200 литров. Внутри располагается нагревательный элемент — ТЭН. Он может быть один или несколько. Включены ТЭНы  могут быть параллельно (всегда работают одновременно) или каскадами (включаются по мере необходимости). При каскадном включении естьнесколько режимов нагрева — для более рационального расходования электроэнергии.

Еще многие модели содержат термометр, чтобы удобно было контролировать температуру воды и термостат для поддержания заданной температуры.  Желаемая температура задается поротом ручки-регулятора термостата в определенное положение.

Строение накопительного водонагревателя

В накопительном водонагревателе постоянно находится определенный объем воды. Нагревается он пр помощи электрических нагревателей. Бывают они двух типов:

  • ТЭН (Трубчатый ЭлектроНагреватель). Недорогое классическое решение. Они быстро и легко меняются, в любом специализированном магазине есть в наличии в широком ассортименте. Недостаток- достаточно долго греют воду.
  • Спиральный нагревательный элемент. Более мощные нагреватели, которые быстро греют большие объемы воды, позволяют точно поддерживать требуемую температуру. Но они более дороги (сказывается на цене водонагревателя), также более сложна их замена.

Принцип работы

Независимо от типа установленного нагревателя, принцип работы накопительного водонагревателя одинаков. При достижении заданной температуры термостат отключает подачу электропитания, нагрев прекращается. Далее поддержание температуры происходит в автоматическом режиме. Когда вода остывает на 1 градус или в бак при расходе добавляется холодная, включается нагрев. Как только достигается заданная температура (вернее — на градус выше заданной), нагрев прекращается. Так работают накопительные водонагреватели с автоматикой. Они удобны тем, что не перегреваются (если автоматика исправна) и у вас всегда в наличии горячая вода, которая нагрета так, как вы хотели. Такое оборудование имеет обычно два режима работы — с поддержанием температуры или без -в ручном режиме.

Внутреннее строение бойлера

Чтобы температура воды держалась как можно дольше, используют утеплитель. Его закладывают между стенками бака и корпуса. При хорошей теплоизоляции даже при горячей воде корпус остается холодным может, чуть теплым. Понятное дело, если температура держится долго, расходы на ее поддержание невелики. Даже если вы выключите функцию поддержания температуры, вода будет горячей даже через сутки.

Есть совсем простые электрические водогрейки, в которых термостата нет. Они включаются/выключаются тумблером — вручную. Как понимаете, в таком случае существует вероятность того, что водонагреватель закипит и выйдет из строя (если забыть его выключить).

Есть еще один нюанс — ступенчатое включение ТЭНов. Их обычно в корпусе устанавливают два и больше, также делают несколько режимов нагрева. Один — более мощный, при котором включены все нагреватели, остальные более мягкие — может работать один или два ТЭНа в зависимости от их общего количества. Для чего это надо? Летом можно использовать нагрев щадящем режиме — вода и так быстро нагреется, зимой обычно пользуются всеми нагревателями — меньше ждать. И вообще, можно таким образом регулировать скорость нагрева бойлера. Спустили всю горячую воду и нужна следующая партия быстро — включили на полную мощность, нет такой необходимости — можно сети не перегружать, включив на пол-мощности.

Куда можно установить накопительный водонагреватель читайте тут.

Из каких материалов делают баки и особенности их обслуживания

Баки накопительных водонагревателей бывают из нержавеющей и обычной стали. Обычная сталь покрывается защитными слоями эмали, нержавеющая в них не нуждается. С этой точки зрения легко сказать какой водонагреватель лучше — с баком из нержавейки. Но он же и дороже. Зато срок службы такого оборудования намного больше — эмаль, даже самая качественна, со временем отслаивается.

Бак накопительного водонагревателя из нержавейки выглядит так

Чтобы продлить срок службы эмалированного покрытия, в накопительных стальных водонагревателях ставят магниевые аноды. Они требуют периодической замены — во время работы «тают», а отслеживает их состояние специальный датчик с выведенным на переднюю панель индикатором. По состоянию индикатора отслеживают необходимость замены анода.

Как установить бойлер (накопительный водонагреватель) своими руками смотрите тут.

Как выбирать и какой лучше

В большинстве случаев накопительные водонагреватели ставят в частных домах или в квартирах многоэтажных домов, где нет централизованной подачи горячей воды. Подбирается оборудование по объему бака. Если вы не любите ограничения, считать можно из расчета 50 литров горячей  воды на одного члена семьи. Этого должно быть достаточно. В баке она нагревается, скажем, до 70°. Пользоваться такой нереально, будете ее разбавлять. В результате на человека будет 100-150 литров теплой воды (зависит от температуры воды в водопроводе). Это без учета того, что во время расхода вода тоже подогревается.

От многообразия моделей легко растеряться

Про материал баков все понятно: есть возможность, лучше возьмите накопительный электроводонагреватель с баком из нержавеющей стали. Количество режимов работы не столь критично, но тоже неплохая опция, хотя такие модели из-за более сложной схемы, стоят дороже.

Название Емкость бака Мощность Размеры (ШГВ) Время нагрева Бак Мин/макс давление Управление Цена Electrolux EWH 50 Centurio DL 50 л 433255860 мм 70 мин нержавеющая сталь 0,7-6 Бар электронное 190$ Ariston ABS VLS Evo PW 100 100 л 2,5 кВт 5062751250 мм 91 мин нержавеющая сталь 0,2-6 Бар электронное 185$ Atlantic Vertigo 30 30 л 1 кВт 490290601 мм 46 мин эмаль 0,5-6 Бар механическое 240$ Thermex Flat Plus IF 80 V 80 л 1,3 кВт 4932701025 мм 80 мин нержавеющая сталь электронное 300$ Zanussi Smalto ZWH/S 50 50 л 2 кВт 470250860 мм 95 мин эмаль 0,75-6 Бар механическое 180$ Gorenje OTG50SLB6 50 л 2 кВт 420445690 мм 115 мин эмаль 0,75-6 Бар электронное 155$

О том, какую фирму лучше выбрать. Какой водонагреватель лучше объективно вам сказать никто не сможет — разные  потребности и запросы у людей. Но вот сделать кое-какие выводы по опыту эксплуатации можно. Хорошо отзываются люди о накопительных нагревателях фирм:

  • Термекс. Если говорить о ценах на водонагреватели с баком из нержавейки, то по цене у этой фирмы конкурентов нет. По качеству сказать трудно, отзывы разные.
  • Real. Неплохие накопительные бойлеры, главное, чтобы расходники в вашем городе были.
  • OSO. Очень хорошие, но дорогие.
  • Электролюкс (AEG). Известная компания со стабильным качеством.

Проточные водонагреватели

Проточный водонагреватель имеет более скромные габариты. Это небольшой ящик, который крепится к стене. Внутри тоже находится бак с ТЭНом, но размеры их очень миниатюрные, а ТЭНы обычно имеют вид спирали — чтобы лучше нагревать проходящую воду.

Один из необходимых элементов датчик потока. Он отслеживает появление движения воды в приборе (кран открыли) и подает команду на включение ТЭНа.

Когда кран закрывается, датчик потока электропитание отключает.

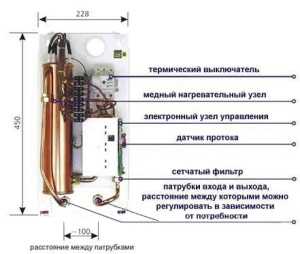

Внутреннее строение проточного водонагревателя

Есть еще терморегулятор, которым задается температура воды.  Может он быть поворотного типа со шкалой, есть модели с электронным табло с кнопочным или сенсорным управлением.

 Напорные и безнапорные проточные водонагреватели, их подключение

Есть два варианта проточных водонагревателей — системные и индивидуальные. Системные врезаются в стояки холодной и горячей воды, называются еще напорными. Обеспечить могут сразу несколько точек — например, душ, мойку и умывальник. Есть системные проточные водонагреватели на 220 В с относительно небольшой потребляемой мощностью (порядка 8-9 кВт), но они могут нагреть небольшое количество воды. Есть установки очень мощные — до 32 кВт, но они трехфазные — на 380 В.

Установка системного (напорного) проточного водонагревателя

У напорных проточников есть два больших класса.

Индивидуальные проточные водонагреватели — безнапорные — подключаются к холодной воде. На выходе у них гибкий шланг с насадкой или, как вариант, кран — для мойки. Эти устройства хороши на период отключения ГВС или как решение проблемы горячей воды на даче.

Подключение безнапорного проточного водонагревателя

Обратите внимание, запорный кран только на подаче и закрывать горячую воду можно только с его помощью. Подключение запорной арматуры на выходе рано или поздно приведет к разрыву бачка, в котором происходит нагрев воды. Это происходит, когда не срабатывает автоматика на отключение воды.

А она не предназначена для отслеживания расхода воды, а отслеживает только ее появление/пропадание на входе. Так что рано или поздно сбой происходит.

При подключении напорного и безнапорного варианта обязательно заземление. И вообще, к таким проборам электропитание желательно тянуть отдельной линией — большая потребляемая мощность,  сочетание воды и электричества — небезопасное сочетание. Обычная проводка может и не выдержать. Потому необходима отдельная линия от электрощитка, на которой стоит автомат и УЗО.

Зачем нужен предохранительный клапан для водонагревателя читайте тут.

Вид управления

Есть два типа управления нагревателями воды проточного типа:

Водонагреватели проточного типа с гидравлическим управлением могут добавить к температуре воды только определенное количество градусов. Какое точно, зависит от мощности ТЭНа, но в среднем это порядка 20-25°C. Это значит, что летом вы на выходе получите вполне теплую воду — около +40°C, а зимой она будет только чуть теплее +20°C, так как входящая очень холодная и нагреть прибор до более высоких температур просто не в состоянии.

Более мощные модели — системные, с приставкой Sistem — имеют электронное управление и могут справится с задачей поддержания заданной температуры. Их недостаток — требуется большая мощность и высокая стоимость. Зато если у вас есть такая возможность, автоматика будет поддерживать постоянную (заданную вами) температуру в любое время года. На полную мощность установка работает редко, но все-таки требуется тянуть линию электропитания по максимальной мощности и по ней же рассчитывать автомат и УЗО.

 Из чего сделаны проточные нагреватели

Внутренняя начинка может быть:

  • Из меди. Отличаются эти модели очень неплохими характеристиками — быстро нагревают воду. Медь имеет высокую теплопроводность, быстро передает тепло.
  • Из нержавеющей стали. Неплохой вариант, долговечный (если вода не жесткая).
  • Из пластика. Самые дешевые и не самые долговечные. Хоть пластик используется специальный, лучше такие проточники не покупать.

Выбор проточного водонагревателя по этому признаку очевиден. Если есть возможность, покупайте с медной «начинкой», но и нержавеющие работают неплохо.

Тянут питание медным проводом сечением не менее 3,5 мм (при потребляемой мощности до 7 кВт) и 4 мм — до 12 кВт. По значению потребляемого тока подбирают автомат,  УЗО берут на ступень выше с током утечки 10 мА. При таком способе подключения и нормально работающим заземлением проблем не будет.

Особенности выбора

При выборе проточного водонагревателя надо ориентироваться на несколько показателей:

Все эти параметры должны быть в описании. Подобрав несколько моделей вы сможете потом, по отзывам, или исходя из технических характеристик, решить какой водонагреватель лучше. Если говорить о фирмах, то лучше по качеству немецкие и итальянские приборы. С китайскими — как повезет, хотя многие фирмы перенесли производство в Китай. И теперь большая часть бытовой техники имеет двойное «гражданство» — обычно пишут — родину бренда и место производства. Большинство такого оборудования работает надежно, так как фирмы дорожат именем и вводят жесткий контроль за качеством продукции.

Название Мощность Размеры Производительность Количество точек Тип управления Рабочее давление Цена Thermex System 800 8 кВт 27095170 мм 6 л/мин 1-3 гидравлический 0,5-6 Бар 73$ Electrolux Smartfix 2.0 TS (6,5 kW) 6,5 кВт 270135100 мм 3,7 л/мин 1 гидравлический 0,7-6 Бар 45$ AEG RMC 75 7,5 кВт 200106360 мм 1-3 электронное 0,5-10 БАр 230$ Stiebel Eltron DHM 3 3 кВт 19082143 мм 3,7 л/мин 1-3 гидравлическое 6 Бар 290$ Эван B1 — 9,45 9,45 кВт 260190705 мм 3,83 л/мин 1 механическое 0,49-5,88 Бар 240$ Electrolux NPX 8 Flow Active 8,8 кВт 22688370 мм 4,2 л/мин 1-3 электронное 0,7-6 Бар 220$

Специфические модели

Есть проточные водонагреватели нестандартного формата.

Наиболее распространенный — кран с проточным водонагревателем. Это интересный вариант для дачи, например, но как с ремонтопригодностью обстоят дела сказать сложно — пока не очень много пользователей таких устройств и опыт эксплуатации совсем невелик.

Проточный водонагреватель на кран

Какой водонагреватель лучше: проточный или накопительный

Решить, какой водонагреватель покупать — бойлер (накопительный) или проточник — в принципе, несложно. В первую очередь ограничивающим фактором является потребляемая мощность: у накопительных максимально это 3-4 кВт, у проточных водонагревателей меньше 7-8 кВт брать бессмысленно — они могут обеспечить  нагрев лишь очень небольшого объема воды. Не у всех есть возможность установить такое мощное оборудование.

Во вторую очередь, надо смотреть, постоянно вы будете использовать электронагреватель воды или только периодически. При периодическом использовании, особенно в летний период удобны проточные водонагреватели, так причем открытого типа (индивидуальные, которые устанавливаются рядом с мойкой).  Например, это отличный способ подогреть воду в летнем душе на даче до комфортной температуры, если солнце с этой задачей не справилось. Также это — способ решения проблемы в квартирах при отключении горячего водоснабжения на ремонт.

Для постоянного и регулярного использования более экономичны и удобны накопительные водонагреватели. Современные модели более суток «держат» температуру, так что расход электричества тут будет, скорее, меньший, чем больший.

Проточно-накопительные водонагреватели

Это комбинация двух описанных раньше устройств. Работают они в двух режимах. Если расход воды небольшой, вода подается из накопительного бака, если он возрастает, подключается еще и проточный нагрев. Оборудование очень удобное, но стоит дорого. Вариантов не так уж и много. Это Stiebel Eltron SHD на 30 литров и на 100 литров. Цена — 1500-1750$.

Технические характеристики проточно-накопительного водонагревателя

Наливные водонагреватели

Отличное решение для дачи или в случае отсутствия в доме водопроводной воды. Наливной водонагреватель — это емкость с крышкой, в которой смонтирован ТЭН. Емкость может быть из нержавеющей стали, пластика, обычной стали, покрытой эмалью. Температура регулируется терморегулятором. К корпусу приделан душевой шланг.

Есть такие устройства двух типов — самотечное и с создаваемым небольшим встроенным насосом давлением (Элвин ЭВБО). Самотечные наливные водонагреватели необходимо вешать выше головы. Душ принимать можно, то поток воды будет слабоват. У моделей с насосом напор больше, но и емкость бака должна быть приличной и походным такую модель не назовешь.

Функции тут могут быть такие:

Наливные водонагреватели — это исконно Российское изобретение и производители все российские.

Есть подобные элеткронагреватели воды следующих марок:

  • Успех;
  • Элвин Эвбо;
  • Водолей;
  • Элбэт;
  • Мистер Хит Дачник;
  • Сказка.

Устройства работают от сети 220 В, мощность имеют порядка 1-2 кВт, цена — от 20$ до 100$ — в зависимости от функционала и материала бака. Какой какой водонагреватель лучше в этой категории? Нержавеющий с напором, но это как раз самые дорогие модели.

Водопровод частного дома своими руками Строительный портал Энциклопедия сантехника Обучающий курс. Водяной теплый пол Ремонт насосной станции своими руками: причины, устранение Горелка на отработке из паяльной лампы: видео инструкция Водоснабжение частного дома из скважины — как провести Колпак на трубу дымохода своими руками: чертежи, видео

ege-kras.ru

Как работает проточный электрический водонагреватель?

Жители мегаполисов и городов поменьше с ужасом вспоминают ежегодный двухнедельный период без горячей воды, особенно в сезон жаркой погоды. Ко всему прочему коммунальные службы не спешат с ремонтом, и ожидание момента включения горячей воды превращается в семейный кошмар. Что же говорить о том, когда аварийные кризисы, помимо запланированных, у коммунальщиков происходят с завидной регулярностью, и без горячей воды легко можно оказаться в любой сезон. Не желая еще раз оказаться в подобной ситуации, для успешного решения проблемы многие семьи стали приобретать проточные электрические водонагреватели.

Что такое электрический проточный водонагреватель

Электрический проточный водонагреватель – универсальный малогабаритный аппарат, положительно зарекомендовавший себя как в благоустроенных квартирах, так и в загородных домах и дачах. Проточный электрический водонагреватель – это устройство, внутри которого вода нагревается до определенной температуры, накопительный резервуар для воды при этом отсутствует, то есть между подогревом и использованием горячей воды проходит всего несколько секунд.

Температурный режим настраивается при помощи повышения или понижения силы водного потока. В дорогих моделях водонагревателей встроена регулировка мощности ТЭНа (ТЭН – это основной нагревательный элемент, медная труба, в которую заключена спираль). При желании можно приобрести устройства комбинированного типа. Недорогие модели электрических водонагревателей работают в статическом режиме, без регулировок. Регулировать температурный режим воды в таком нагревателе можно вентилем центрального крана холодного водоснабжения.

Плюсы электрического проточного водонагревателя:

  • возможность самостоятельно контролировать температурный режим воды;
  • небольшие габариты агрегата позволяют установить нагреватель по желанию в любой комнате, где есть вода. Обычно это кухня или ванная комната;
  • быстрое нагревание воды. При открывании крана буквально через несколько секунд начинает течь теплая вода;
  • возможность контроля уровень потребления электроэнергии;
  • современные водонагревательные приборы влагонепроницаемые, их корпусу не страшны контакты с водой.

Минусы электрического проточного водонагревателя:

  • чтобы ТЭН справлялся с нагревом воды, аппарат должен быть энергоемким;
  • если проточный электронагреватель имеет ТЭН мощность 10-12 кВт, расход электричества будет весьма затратным, что, несомненно, скажется на бюджете семьи; для безопасности потребуется качественное заземление;
  • электрический водонагреватель – прибор большой мощности, и для его установки необходима отдельная линия электропроводки. Стандартные розетки не смогут выдержать мощности аппарата, поэтому в целях безопасности в комплект оборудование с мощностью более 5 кВт, не входят дополнительные детали (вилка или сетевой шнур).

Приобретая электрический проточный водонагреватель, взвесьте все плюсы и минусы.

Подсчитайте, устройство какой мощности необходимо купить для семьи. Для рук достаточно приобрести нагреватель мощностью 4-6 кВт. Для быстрого принятия душа всей семьи хватит 8 кВт. Для того чтобы нежиться в ванне и не ограничивать домочадцев в горячей воде, придется купить трехфазную сеть и водонагреватель с мощностью от 20 кВт.

Механизм действия электрического проточного водонагревателя

Приборы нагрева воды проточного типа имеют одинаковый принцип механизма: холодная вода проходит через корпус с нагревательным элементом, который, собственно, и нагревает воду до установленной температуры. Можно не беспокоиться о превышении температуры, потому что этого не допустит встроенный прерыватель, а стабилизатор защитит от перепадов напора воды.

Электрические проточные нагреватели воды, благодаря простоте установки, пользуются огромной популярностью у дачников и у людей, живущих на земле. Большинство электрических нагревателей воды оснащено системой автоматического включения и выключения. Недорогие модели проточных электрических водонагревателей характеризуются малым напором воды, поэтому вместо горячей воды можно получить только теплую.

Для электрических проточных водонагревателей необходим отдельно идущий от квартирного электрощита провод определенного сечения и наличия автоматического выключателя. Если жилой дом оснащен электрическими плитами, значит, электросети достаточно сильные, чтобы выдержать нагрузку от водонагревателя. При наличии газовых плит в доме можно установить водный нагреватель мощностью не более 8 кВт.

Читайте также: Как использовать дачные биотуалеты

Тем не менее, установив такой электрический водонагреватель дома, можно непрерывно пользоваться горячей водой и не переживать, что внезапно она закончится в самый неподходящий момент.

Установка проточного электрического водонагревателя

Установка электрического проточного водонагревателя не представляет особой сложности. При желании и ради экономии денег нагреватель можно подключить своими руками. Устанавливать электронагреватель рекомендуется как можно ближе к смесителю для того, чтобы максимально сохранить теплопотери. В работе желательно использовать кронштейны или крепежные винты для надежного закрепления водонагревателя на стене. К водопроводу подключается водонагреватель очень просто, к тому же к конструкции прилагается подробная инструкция, иногда сверяйтесь и все будет в порядке. В сомнительных случаях можно пригласить специалиста, который мгновенно решит проблему установки проточного электрического водонагревателя.

Ремонт проточного электрического водонагревателя

Ничто в этом мире не вечно. Может случиться так, что проточный электрический водонагреватель даст сбой в работе. Прежде чем паниковать, следует проверить наличие электричества или водоснабжение. Если причина не в этом, то послушайте, не шумит ли проточный водонагреватель, обратите внимание, перемещается ли отметка терморегулятора, а мощность аппарата не стала ли меньше. Если есть сомнения, вывод один – водонагреватель засорился.

Для устранения неприятной проблемы надо всего лишь тщательно прочистить водонагревательный прибор. Надо снять крышку, отсоединить электрические провода, все детали аккуратно помыть с любым чистящим средством и просушить. Но не все поломки агрегата подвластны самостоятельному ремонту. Невозможно исправить пришедший в негодность термостат или сломанное термореле. В таком случае правильнее всего будет обратиться за профессиональной помощью, потому что сломанные детали подлежат замене. Замену ТЭНа тоже рекомендуется доверить специалисту.

Совет работников по обслуживанию и ремонту бытовой техники: при серьезной поломке электрического нагревателя целесообразнее приобрести новый агрегат, так как стоимость ремонта может превышать стоимость нового проточного электрического водонагревателя.

Проточный электрический водонагреватель – отличный вариант для независимости от коммунальных служб, универсальное устройство, обеспечивающее регулярное горячее водоснабжение.

canalizacii.ru

Устройство водонагревателя: принцип работы, разновидности

Бесперебойный доступ к горячей воде обеспечивает человеку комфорт в жилых, производственных и офисных помещениях. Наличие возможности подключения к централизованным сетям горячего водоснабжения не гарантирует постоянную подачу подогретой воды в связи с профилактическими работами и аварийными ситуациями. Для загородных домов, дач и других строений, где нет магистральных тепловых сетей эта проблема многократно усиливается. Есть ли выход из этой ситуации? Конечно, есть! Необходимо просто установить водонагреватель и доступ к горячей воде будет обеспечен практически круглогодично.

Современное водонагревательное оборудование использует в своей работе различные виды энергоносителей: электроэнергию, природный газ, жидкое и твердое топливо. Одним из самых распространенных видов водонагревателей являются электрические приборы в разнообразных исполнениях. В этой статье мы рассмотрим основные типы такого электротермического оборудования, принцип работы водонагревателей, а также их конструктивные и технологические особенности. В заключение будут приставлены наиболее популярные модели бойлеров и водонагревателей на российском рынке такой техники.

Типы электрических водонагревателей

Наиболее экономичный способ нагрева холодной воды — это использование газовой колонки, но в большинстве случаев этот нагревательный прибор просто невозможно установить. В многоэтажных домах чаще всего отсутствуют специальные системы отвода отходов горения природного газа, а многие частные дома и дачи не газифицированы. Поэтому в этом случае монтаж электрических приборов для получения горячей воды не имеет альтернативы. Все электрические водонагреватели делятся всего на два типа: накопительные (бойлеры) и проточные. Ниже мы кратко рассмотрим принцип действия каждого типа по отдельности.

  1. Электрический накопительный водонагреватель (бойлер). Этот прибор чаще всего называют бойлером. Устройство представляет собой простой бак для воды с установленными нагревательными элементами (ТЭНами) и электронными или механическими системами управления. Сама емкость имеет термоизоляцию от внешней среды, что позволяет существенно экономить электроэнергию. Принцип работы накопительного водонагревателя статический. Бак заполняется холодной водой и она нагревается с помощью ТЭНов. Весь процесс нагрева и поддержания необходимой температуры происходит под управлением блока автоматики.

  1. Проточный электрический водонагревательный прибор. Принцип работы проточного водонагревателя динамический. В этом устройстве нет накопительной емкости для холодной воды. Процесс нагрева воды ТЭНами происходит в специальных трубах и змеевиках при постоянном потоке водной среды через эти элементы. Как и в накопительных системах, в проточных водонагревателях реализован принцип механического или автоматического управления с помощью электронного блока. Для быстрого нагрева сильного потока воды до необходимой температуры проточный электронагреватель должен иметь достаточную мощность, что является определенным недостатком.

Эти два типа электрических водонагревателей могут иметь различное исполнение. Существуют приборы с косвенным нагревом, где тепловая энергия передается воде через дополнительный теплоноситель в теплообменном модуле. В этом случае нагревательные элементы подогревают специальную жидкость, которая, в свою очередь, передает тепло холодной воде в теплообменнике. Кроме того, в качестве элементов нагрева могут использоваться не только ТЭНы, но и другие устройства, например, инфракрасные источники.

Но все эти устройства намного дороже, поэтому в основном используются проточные и накопительные водонагреватели с прямым подогревом воды нагревательными элементами сопротивления, то есть ТЭНами. Ниже мы более подробно рассмотрим устройство, принцип работы, преимущества и недостатки обеих типов электрического водонагревательного оборудования. Это позволит вам сделать правильный выбор устройства для бесперебойного обеспечения горячей водой своего жилья, офиса или хозяйственного помещения.

Накопительный водонагреватель

Устройство накопительного водонагревателя довольно простое. Главным элементом прибора является емкость для воды, изготовленная из нержавеющей стали или алюминия. Если бак изготовлен из простой стали, то его внутренняя поверхность бака покрывается специальными материалами, улучшающими его эксплуатационные характеристики коррозионную стойкость. В накопительном баке устанавливается нагревательный модуль, состоящий из одного или нескольких ТЭНов. ТЭНы могут быть «мокрыми» или «сухими». В первом случае нагревательный элемент контактирует непосредственно с водой, а во втором он помещается в трубку, которая и нагревает воду.

Вся эта конструкция помещается во внешний кожух и изолируется от него специальным термоизоляционным материалом. В баке устанавливается термостат и другие необходимые датчики, подключенные к системе автоматики и информационным модулям. На внешней оболочке прибора монтируется система управления, механическая или электронная. Ниже представлена классическая схема накопительного водонагревателя в разрезе с минимально-необходимым набором элементов.

Как работает накопительный водонагреватель? Все довольно просто! Принцип действия бойлера построен на свойствах воды с разной температурой. Как мы знаем из школьного курса физики теплая жидкость стремится вверх, а холодная вниз. Именно на этом физическом явлении и построена работа всех накопительных водонагревателей. Снизу прибора подается холодная вода и нагревается ТЭНом. Поднимаясь она удаляется из бака через высокий патрубок забора горячей воды. Сам процесс простой, но для надежного функционирования всей системы требуется установка дополнительных элементов и систем как внутри бака, так и на защитном кожухе.

Внутри накопительной емкости устанавливается магниевый анод, который необходим для уменьшения количества свободных ионов в воде. Этот элемент позволяет заметно уменьшить коррозию внутренних частей бойлера. А также в баке устанавливается термостат, позволяющий регулировать температуру воды и отключать ТЭНы при достижении необходимого температурного режима. Весь процесс нагрева и отбора горячей воды в бойлере представлен на следующем рисунке.

В большинстве электрических накопительных водонагревателей устанавливаются датчики температуры, с выводом показаний на электронный дисплей или механический термометр. Подача холодной воды осуществляется через кран с обратным предохранительным клапаном. Управление режимами работы бойлера осуществляется как электронными модулями, так и механическими регуляторами в более простых моделях. К достоинствам накопительных электрических водонагревателей можно отнести возможность нагрева больших масс воды и низкое энергопотребление, а к недостаткам высокую стоимость.

Проточный водонагреватель

Устройство проточного водонагревателя полностью отличается от схемы принципа действия накопительного оборудования. Этот прибор не имеет емкости для накопления воды, а ее нагрев происходит при постоянном потоке жидкости через нагревательный модуль. В качестве такого модуля используется конструкция из труб с ТЭНами, которые могут располагаться как снаружи, так и внутри конструкции. Лучшим материалом для изготовления нагревательного модуля является медь, но в более дешевых моделях может быть использована нержавеющая сталь или алюминий.

Кроме модуля для нагрева воды в состав прибора входят различные дополнительные устройства. Датчик потока воды необходим для определения минимального напора воды, при котором можно эксплуатировать водонагреватель. Температурный датчик, регулятор температуры (термостат) предназначены для управления режимами работы. Тепловой предохранитель отключает систему при превышении максимально возможных температурах потока воды. На нижеприведенной картинке показана классическая схема электрического проточного водонагревателя в разрезе.

Как работает проточный водонагреватель? Этот процесс будет понятен даже школьнику! Из представленной схемы понятно, что холодная вода попадает в прибор через патрубок, а доступ в нагревательный модуль ей открывает реле давления. При низком давлении водонагреватель функционировать не будет. Регулятор температуры управляет процессом нагрева. Вода, нагретая до необходимой температуры, выводится наружу и подается в смеситель для использования потребителем. К достоинствам проточных электрических водонагревателей можно отнести невысокую стоимость и мгновенный нагрев воды, а к недостаткам высокое электропотребление и особые условия к электропроводке.

Обзор рынка электрических водонагревателей

В настоящее время на российском рынке электрического водонагревательного оборудования присутствует большее количество производителей как отечественных, так и иностранных. Конечно в основном доминируют иностранные производители такие как MTS и Lorenzi Vasco, но называть их продукцию чистым импортом нельзя. Большинство компаний открывает в России собственные производственные мощности полного цикла, с изготовлением основных комплектующих изделий. Это позволяет снизить себестоимость продукции и сделать ее доступной широкому кругу покупателей. Одной из таких компаний является итальянская корпорация Thermex, продукция которой уже практически стала российским брендом.

Более двадцати лет компания «Термекс» успешно работает в России, открывает собственные заводы и обеспечивает наш рынок электрическими водонагревателями высокого качества. Модельный ряд от этого производителя включает все типы электрического оборудования для нагрева воды. Популярность водонагревателя Термекс среди потребителей очень высока за счет инновационных идей, используемых при его изготовлении. Принцип работы водонагревателя Термекс, независимо от типа устройства, не отличается от аналогичных изделий других производителей. Но сразу следует сказать, что продукция компании завоевала доверие российского покупателя своими техническими характеристиками и доступной ценой.

Чем же так хороши водонагреватели от корпорации «Термекс»? Все очень просто! Модельный ряд продукции очень широк и позволяет практически любому потребителю подобрать оборудование для нагрева воды под свои нужды. Электрические накопительные водонагреватели Термекс выпускаются в широком диапазоне внутренних объемов от 10 до 300 литров. Проточные нагреватели различной мощности позволяют практически мгновенно нагреть проточную холодную воду до необходимой температуры.

К другим преимуществам электрических водонагревателей Термекс можно отнести следующие технологические и конструктивные особенности:

  • модельный ряд накопительных водонагревателей состоит как из круглых, так и плоских моделей различного объема с лаконичным дизайном;
  • качественная теплоизоляция изделий и автоматический контроль режимов работы позволяют значительно экономить электроэнергию;
  • в различных моделях используется как электронное, так и механическое управление, что позволяет оптимизировать весь процесс нагрева воды;
  • баки накопительных водонагревателей изготавливаются из специальной нержавеющей стали с высокой антикоррозионной стойкостью;
  • в проточных водонагревателях нагревательный модуль полностью производится из меди, что повышает его надежность и долговечность;
  • в некоторых моделях накопительных водонагревателей внутренняя поверхность баков покрывается биостеклофарфором, который полностью исключает коррозию емкости.

Кроме этого, в модельный ряд продукции от компании «Термекс» входят электрические водонагреватели с комбинированной системой нагрева воды.

Заключительная часть

Выбор типа оборудования для нагрева вода зависит от условий использования данной техники и финансовых возможностей потребителя. Если вам необходима основательная система с большими объема, то следует отдать предпочтение накопительным приборам, невзирая на затраты. Для тех кому горячая вода необходима здесь и сейчас в небольших объемах отлично подойдут проточные водонагреватели.

Видео по теме

profazu.ru

Принцип работы водонагревателя

Электрический водонагреватель представляет собой устройство, используемое для автономного снабжения горячей водой каких-либо объектов, например, загородных домов. Жители многоэтажек также часто устанавливают автономные нагреватели воды, чтобы не зависеть от планового отключения централизованного горячего водоснабжения.

Устройство электрического водонагревателя

Электрический водонагреватель состоит из таких элементов, как:

  • кронштейн для крепления устройства к стене,
  • трубки для отбора горячей и подачи холодной воды,
  • теплоизоляция,
  • регулируемый термостат,
  • внутренний резервуар,
  • термометр,
  • тэн,
  • магниевый анод,
  • корпус устройства,
  • лампочка индикатора.



Принцип работы бойлера

Феномен накопительных водонагревателей в том, что их устройство достаточно простое и незамысловатое, однако они считаются одними из наиболее надежных и экономичных устройств. Работа водонагревателя основывается на двух основных его элементах: внутреннем баке и нагревательном элементе (ТЭНе, в случае с использованием электрических нагревателей).

Основной элемент любого водонагревателя – бак. Принцип работы водонагревателя очень напоминает принцип работы обыкновенного термоса с подогревом. Именно по этой причине на сегодняшний день при изготовлении баков для водонагревательных приборов особое внимание уделяют именно внутреннему их покрытию.

Чаще всего водонагревательные баки изготавливают из стали стабилизированной, которая отличается наибольшей устойчивостью к коррозийным процессам. Изнутри баки покрыты специальным покрытием из стеклофарфора. Этот материал, благодаря своей особенной кристаллической структуре, отличающейся химической нейтральностью, обладает целым рядом полезных свойств. Этим также объясняется тот факт, что обыкновенно работа водонагревателя вызывает частичное отслаивание покрытия бака, чего не наблюдается в баках со стеклофарфоровым покрытием. В таких баках, даже при длительной работе, вода постоянно остается кристально чистой.

Схема работы водонагревательного прибора

Внутри водонагревательного прибора располагаются специальные трубочки, отвечающие за подачу в него холодной и забор горячей воды. Вода в бак поступает снизу. Здесь она равномерно распределяется по всему объему бака, благодаря специально установленному рассекателю струи. Это способствует тому, что нагретая вода в баке теплыми массами постепенно вытесняется наверх, откуда и производится ее забор. В основном работа водонагревателя основывается на принципе не смешивания разных слоев жидкостей, благодаря чему в баке получается вода однородной температуры.

На стальном фланце обыкновенно монтируются следующие приспособления:

  • ТЭН (нагревательный элемент) – нихромовая спираль, отделанная медным кожухом;
  • термостат с двойной защитой, служащий для контроля температур;
  • магниевый анод – приспособление, способное уменьшать коррозию внутреннего покрытия бака.

Данный фланец не является стационарным, он съемный, и его закрепляют на корпус водонагревателя отдельно.

Защита бойлера от перегрева

Кроме того, что работа водонагревателя предполагает наличие термостата для плавного регулирования температуры, этот прибор также может выполнять защитную функцию, защищая агрегат от нежелательных перегревов. Как только температура воды в баке доходит до опасной отметки, в термостате срабатывает специальное защитное устройство, которое экстренно отключает ТЭНы. Температурный режим выставляется потребителем самостоятельно. Как только температура нагретой в баке воды снижается на пару градусов, ТЭНы самостоятельно включаются и вновь возвращают температуру воды в баке до заданной отметки.

Как правильно выбрать модель

При выборе модели данного устройства необходимо обращать внимание на внутреннее покрытие резервуара. Оно может быть выполнено из нержавеющей стали, титана или стеклофарфора.

По мнению специалистов, изделия из стеклофарфора отличаются низкой стоимостью, однако они обладают рядом существенных недостатков. Самыми распространенными из них являются короткий срок гарантийного обслуживания (не более 3 лет), а также риск образования микротрещин вследствие перепадов температуры.

Модели с внутренним покрытием резервуара, выполненным из титана или нержавеющей стали, обладают длительным сроком гарантийного обслуживания. Как правило, он находится в пределах 7-10 лет.

Наряду с этим, при выборе водонагревателя следует обращать внимание на среднесуточный показатель расхода горячей воды из расчета на одного человека. При этом нужно учитывать, что он включает в себя такие данные, как количество воды, потребляемое во время умывания, мытья посуды, а также приема душа.

Согласно мнению специалистов, принцип работы водонагревателя напрямую определяется его типом. Существуют три типа данного устройства: накопительный (в некоторых источниках его также называют емкостным), проточный и наливной.



Накопительный водонагреватель – мощный и надежный

Данные модели выглядят как емкость, в которой происходит нагревание воды при помощи электрических тэнов в течение определенного времени.

Принцип работы водонагревателя этого типа включает в себя постепенное нагревание воды до необходимой температуры после установления режима. После нагрева устройство автоматически отключается (этому способствует специальный контактор), а после остывания или расхода воды – автоматически включается.

Как правило, мощность тэнов в подобных изделиях составляет не более 2 киловатт.

Проточные водонагреватели - скорость нагрева воды

  1. Вытяжная труба
  2. Теплообменник
  3. Газовая горелка
  4. Вентилятор (формирователь тяги)
  5. Пульт управления
  6. Датчик потока
  7. Горячая вода к крану
  8. Подвод газа
  9. Подвод холодной воды
  10. Холодная вода к крану

Данный тип подобных устройств отличается отсутствием емкости для воды. Принцип работы водонагревателя проточного типа заключается в запуске тэнов только после открытия крана холодной воды в ванной комнате или на кухне.

Этот тип водонагревателей также довольно распространен. Их можно разделить на два вида: напорные и безнапорные. Основное отличие состоит в количестве водоразборов. Принцип работы водонагревателя напорного вида предусматривает возможность подключения устройства к нескольким точкам потребления. Это возможно благодаря поддержанию определенного уровня давления во внутреннем резервуаре.

Принцип работы безнапорного водонагревателя, наоборот, предусматривает возможность подключения только к одному водозабору. Практически мгновенное нагревание воды в подобных изделиях происходит с помощью тэнов, мощность которых составляет от 3 до 27 киловатт.

aquagroup.ru

Проточный водонагреватель электрический - устройство и типы подключения

Если нет возможности выделить достаточное количество свободного места под установку накопительного водогрейного оборудования, то оптимальным вариантом станет проточный водонагреватель электрический.

Такие модели не только очень удобны в использовании, но и гарантируют мгновенный нагрев воды.

Достоинства и недостатки

Наряду с другими видами водогрейного оборудования электрические водонагревательные приборы проточного типа характеризуются как внушительными преимуществами в процессе эксплуатации, так и определенными недостатками. Основные неоспоримые достоинства проточного прибора следующие:

  • не накладываются ограничения на общий объем нагреваемой воды, поэтому нет необходимости экономить и рассчитывать количество затрачиваемых литров;
  • приборы проточного типа вполне компактны, поэтому для их установки достаточно небольшого количества свободного места;
  • проточное водогрейное оборудование, как правило, обладает эстетичным внешним видом, поэтому способно удачно дополнить практически любой интерьер;
  • нет необходимости долгое время ждать нагрева водопроводной воды до комфортных показателей;
  • наличие современных датчиков напора способствует уменьшению затрат на оплату электрической энергии, что обусловлено сниженным количеством подключаемых нагревателей в условиях меньшего потока воды.

К великому сожалению большинства потребителей, количество недостатков у проточных электрических моделей водонагревателей не намного меньше, чем количество плюсов:

  • значительные показатели электрической мощности прибора накладывают определенные ограничения на возможность эксплуатации;
  • необходимость подведения к водогрейному оборудованию отдельного электрического кабеля от щитка.

Так выглядит проточник внутри

Кроме всего прочего, к минусам проточных водонагревателей также могут быть отнесены достаточно низкий температурный режим нагреваемой воды и обязательное наличие водопроводной системы в домовладении.

Водогрейные модели, оснащенные специальной спиралью, заменяющей традиционные ТЭНы, характеризуются более быстрым нагревом воды, но расход электроэнергии в процессе эксплуатации такого оборудования заметно возрастает.

Устройство

Проточные водонагреватели отличаются от моделей накопительного типа не только гораздо меньшими размерам и приемлемой стоимостью, но также принципом работы, обусловленным конструктивными особенностями.

Внутреннее устройство проточного водогрейного оборудования представлено:

  • ТЭНом;
  • выключателем, часто со ступенчатой регулировкой мощности нагрева воды;
  • клеммами для подсоединения к системе электрического питания;
  • роторным компрессором, но не во всех моделях;
  • краном на подачу холодного водоснабжения;
  • выходным отверстием для подачи нагретой воды;
  • крепежными отверстиями для фиксации водогрейного прибора на стене.

Электрическое водонагревательное оборудование проточного типа пользуется заслуженной популярностью, что обусловлено простотой и удобством эксплуатации.

Устройство электрического проточного обогревателя

Конструкция такого оборудования представлена:

  • напорным устройством закрытого типа;
  • безнапорным устройством открытого типа.

Особенностью устройств напорного типа является возможность горячего водоснабжения сразу для нескольких точек в условиях наличия достаточно высокого уровня давления внутри водопроводной магистрали.

Для любых безнапорных моделей характерно нормальное функционирование вне зависимости от давления воды, а также прямое непосредственное подключение оборудования к точке водозабора.

В конструкционном плане устройство проточных водонагревателей включает в себя:
  • пару патрубков — на подачу воды внутрь нагревателя и на выход из водогрейного прибора;
  • проводку с вилкой для выполнения подключения к электрической сети;
  • блок управления, регулирующий режим работы и расположенный на внешней части корпуса;
  • внутренние патрубки, проходящие через колбу с ТЭНами или спиралями.

Кроме всего прочего, водогрейная конструкция обязательно имеет элементы, представленные предохранителями, стабилизатором температурного режима, регулятором уровня мощности, термоциклическим прерывателем и регулятором потока.

Устройством проточных моделей предполагается нагрев воды непосредственно в процессе её расхода, а установка такого водогрейного прибора выполняется в разрыве водопроводной сети или непосредственно после крана водоразбора.

Виды и подключение к водопроводу и электричеству

Наиболее часто установка водогрейного оборудования проточного типа используется в условиях загородного домовладения для сезонного проживания, где требования к возможностям горячего водоснабжения не настолько высокие, как в современных городских квартирах.

Подключение напорного водонагревателя к водопроводу

Напорный тип электрических водогрейных приборов также известен под названием системный бойлер. При подключении такой модели к водоснабжению выполняется установка оборудования в разрыв трубопровода. Для врезки в систему применяется тройник, монтируемый до участка первого ответвления.

Электрическое водонагревательное оборудование проточного типа пользуется заслуженной популярностью, что обусловлено простотой и удобством эксплуатации.

Монтаж напорного прибора в условиях частного домовладения предполагает установку насосной станции или гидроаккумулятора. С выходного патрубка водогрейного оборудования осуществляется разводка на всех потребителей.

Качественные характеристики холодной водопроводной воды не всегда соответствуют всем требованиям, поэтому перед установленным напорным водогрейным прибором целесообразно монтировать фильтр.

Подключение безнапорного водонагревателя к воде

Безнапорные электрические водонагреватели известны под названием индивидуальный бойлер и монтируются автономно, в обязательном порядке на достаточном возвышении. Подача холодной воды к водогрейному прибору организовывается при помощи насоса или ручным способом.

Схема электрического проточного водонагревателя и принцип работы

Абсолютно все безнапорные модели подключаются аналогично обычным бытовым приборам, а отвод от водопроводной системы оснащается традиционным краном и резьбой. С целью подсоединения к водяной подаче используется гибкий шланг в оплетке. Специальная насадка может накручиваться на резьбовое соединение излива водопроводного крана.

Достоинствами установки такого оборудования являются возможность эксплуатации при отсутствии электроснабжения и центральной водопроводной магистрали, простота установки и демонтажа, а также возможность самостоятельной замены вышедшего из строя ТЭНа.

Электрическое подключение

Любое электрическое водогрейное оборудование проточного типа является достаточно мощным устройством, требующим наличия выделенной линии электрического питания. Допускается выполнить подключение бойлера к линии, идущей на электрическую плиту, но с попеременной эксплуатацией этих мощных приборов.

Стандартное подключение водонагревательного прибора предполагает завод проводов «фаза» и «ноль» от электрического щитка в двухконтактное УЗО-устройство, а затем производится вывод «фазы» на автомат с последующей подачей к потребителю.

Подключение проточника к электричеству

Для подключения прибора чаще всего применяется трехконтактная вилка. Кроме всего прочего, обязательно используется грамотное заземление. Допустимой является также установка контактной пластины или прямое подключение кабеля на входную группу проточного электрического водонагревателя.

Сечение медной моножилы для обустройства линии электрического питания:

  • до 7,0 кВт — 3,5 мм;
  • в пределах 7,0-12 кВт — 4,0 мм.

Автоматическое устройство нужно подбирать в соответствии с максимальными показателями потребляемого тока. Как правило, электрическая проводка в квартире или частном домовладении рассчитана на 5-6 кВт, а приобретение и установка маломощного проточного водогрейного оборудования сможет обеспечить только струйку теплой, но не горячей воды.

Важно помнить, что максимальная номинальная мощность позволит предотвратить частое срабатывание устройства защитного отключения, если ток утечки составляет 10 мА.

Тип управления

В зависимости от типа управления всё проточное водогрейное оборудование может быть представлено:

  • гидравлическим, менее точным видом, имеющим шесть ступеней мощности. Изменение уровня мощности осуществляется в ручном режиме, посредством специального переключателя;
  • электронным, более точным видом, отличающимся наличием контроля уровня нагрева воды при помощи терморегулятора, что делает эксплуатацию прибора максимально удобной.

Механический способ управления предполагает наличие гидравлического мембранного блока, осуществляющего включение или отключение прибора в зависимости от параметров водяного давления. К минусам ручного управления относится невозможность включения элемента нагрева при недостаточном уровне давления внутри водопроводной системы.

В электронных устройствах процесс управления обеспечивается микропроцессором, который позволяет, вне зависимости от уровня напора, получить оптимально прогретую воду с существенным сокращением расхода электрической энергии.

Принцип работы

Поток воды, проходя через внутреннюю часть прибора, нагревается до нужных температурных показателей посредством ТЭНа или раскаленной спирали. Объемные модели чаще всего оснащаются ТЭНами, а в миниатюрные приборы, как правило, устанавливаются спирали.

После того, как будет открыт кран водоснабжения, происходит включение нагревательного элемента, а при закрытии крана система нагрева отключается.

Водонагреватель после установки

Вне зависимости от модельных особенностей во всех проточных водонагревателях используются схожие способы нагрева. Модели такого оборудования, как правило, различаются дизайном и применяемыми в компоновке исходными материалами.

Для тех, кто с трепетом относится к личной гигиене, унитаз с функцией биде покажется отнюдь не бесполезным изобретением.

Из каких материалов можно выполнить зеркальные потолки в ванной и какие варианты отделок можно рассматривать, читайте в этом материале.

Невысокий уровень мощности безнапорных устройств делает невозможным получение воды теплее 60 оС, но такие водонагреватели способны обслуживать только единственную точку разбора.

Тем не менее именно безнапорные проточные модели водогрейного оборудования пользуются повышенным спросом у владельцев загородной недвижимости при отсутствии системы централизованного водоснабжения, что обусловлено простой эксплуатацией, неограниченным количеством горячей воды, отсутствием необходимости привлекать к обслуживанию специалистов, а также компактными размерами и вполне доступной стоимостью.

Видео на тему

delaemvannuu.ru

Как работает проточный водонагреватель: принцип

Плановые отключения горячей воды в летний период – реалия, к которой жители России давно привыкли. Однако несмотря на высокую температуру воздуха, потребность в горячей воде не исчезает. Она нужна как минимум, чтобы с комфортом принять душ или помыть посуду, а для семей с детьми это является настоящей необходимостью. Поэтому хорошим решением станет покупка водонагревателя.

Каждый из таких водонагревателей отличается принципом работы. В быту одинаково ценятся проточные и накопительные бойлеры. Первые нагревают воду в момент ее прохождения через ТЭН, а для эксплуатации вторых необходим бак. Также имеется классификация по источнику питания приборы. В условиях дома или квартиры в основном используются электрический и газовый типы. Каждый вид имеет свои преимущества и недостатки. Чтобы сделать правильный выбор, необходимо их детально рассмотреть.

Электрический проточный нагреватель

Хорошей альтернативой накопительному бойлеру станет проточный котел. В отличие от первого упомянутого, данный вид нагревает воду не в емкости, а тогда, когда она проходит через нагревательный элемент. Энергоресурсы имеют повышенный расход только тогда, когда открыт кран с горячей водой. Более того, чем ниже установлена температура нагрева, тем выгоднее использование прибора. Однако стоит все же иметь в виду, что для нагрева воды «здесь и сейчас» требуется очень большие затраты электроэнергии.

Читайте также: Как сделать дровяной водонагреватель для душа своими руками?

У электрического проточного нагревателя достаточно компактные размеры. Его легко можно разместить даже в маленьком помещении.

Принцип его работы заключается в следующем: после включения в сеть находящийся внутри ТЭН нагревает проходящую воду до установленной вами температуры.

Газовые водонагреватели

Газовый водонагреватель экономичнее, чем электрический. Так как для его функционирования не требуется большого количества ресурсов, при оплате счетов за коммунальные услуги вы практически не заметите разницы. С другой стороны, использования электрических котлов считается гораздо безопаснее. Вдобавок обязательным условием для монтажа является наличие специального дымохода. Также газовые водонагреватели не устанавливают в квартирах, расположенных выше 5-го этажа.

Газовые нагреватели классифицируются по мощности:

  • 28-30 кВт;
  • 22-24 кВт;
  • 17-19 кВт.

Принцип нагревания такого оборудования состоит в подогреве проходящего потока воды через газовую горелку.

Читайте также: Как сделать водонагреватель для бассейна своими руками?

Преимущества проточных нагревателей

Накопительный водонагреватель в сегодняшнее время перестал уже быть таким популярным, как раньше. В Интернете можно найти много видео с обзорами обеих разновидностей. Проточным же сейчас отдают предпочтение чаще, чем накопительным, по нескольким причинам:

  • компактные размеры;
  • экономия времени, так как нагрев воды не требует времени;
  • долговечность и простота в обслуживании.

Подключение проточного водонагревателя

Несмотря на то что проточный водонагреватель – относительно простая конструкция, в продаже имеется множество моделей, отличающихся по цене. С одной стороны, это может создать некоторые проблемы при выборе, но, с другой, позволяет выбрать именно такое устройство, которое подойдет именно вам.

Безусловно, наиболее экономичным вариантом будет установка газового водонагревателя. При выборе электрической разновидности необходимо иметь в виду, что в случае с квартирой потребуется вести от электрического щитка на лестничном пролете специальный кабель. Подключению потребуется уделить особое внимание, так как такой водонагреватель нельзя просто включить в розетку.

Как устроен проточный водонагреватель

Приборы данного типа состоят из:

  • корпуса;
  • нагревательных элементов;
  • температурного регулятора;
  • датчика потока воды;
  • автоматики безопасности.

Принцип действия довольно прост. Если взглянуть на схему, видно, что холодная вода, поступая из трубы, направляется через блок управления к ТЭНам и выходит нагретой через кран. Блок управления «задает» температуру и отвечает за то, какое количество нагревательных элементов должно быть активно. Когда вода перекрыта, элементы нагрева автоматически выключаются.

Читайте также: Почему водонагреватель «Термекс» не включается, и как его можно починить?

Мы предоставили вам подробную информацию о том, что такое проточный водонагреватель, как он работает, по какому принципу приборы классифицируются. Рассмотрели их основные преимущества, а также разобрались, как работает проточный водонагреватель. Однозначного ответа на вопрос «Какой водонагреватель лучше – накопительный или проточный?» дать невозможно. Каждый из них имеет свои особенности, преимущества и недостатки. Главное при установке электрического проточного котла – придерживаться всех правил безопасности.

gidpopechi.ru

Проточные электрические водонагреватели: установка своими руками, отзывы

Проточные электрические водонагреватели представляют собой приборы, предназначенные для подогрева воды. Проблема подачи горячей воды остро возникает в городских квартирах в летний период, а на дачных участках и в загородных домах — на протяжении всего года. Эта проблема является легко решаемой при помощи использования различных водонагревательных приборов.

В настоящий момент промышленность предлагает потребителям большое количество водонагревателей, различающихся по принципам действия и конструкциям. Наиболее распространенными в настоящий момент являются водонагреватели электрические и газовые. Нагреватель электрический является наиболее популярным прибором, предназначенным для осуществления нагрева воды, особенно незаменимым это устройство является в местности, где не имеется централизованного газоснабжения. На сегодня существует большое количество моделей электрических водонагревателей. Одной из наиболее популярных конструкций является проточный электрический водонагреватель.

Особенности конструкции и работы проточных водонагревателей

В проточном водонагревателе не происходит накапливание воды, благодаря чему он имеет небольшие габариты

Принцип работы проточного водонагревателя является достаточно простым: вода из водопроводной сети поступает в устройство, после чего проходит через специальную камеру, в которой и происходит ее нагрев.

На выходе из камеры водный поток является нагретым до требуемой температуры. Выпуск нагретой воды происходит через специальный кран. В процессе функционирования устройства не происходит накопления воды внутри прибора. Такое свойство прибора позволяет сделать устройство очень компактным, не занимающим много места в помещении ванной или кухни.

Особенностью работы такого устройства, как проточный водонагреватель, является способность прибора обеспечить практически мгновенный нагрев проходящей через него воды до требуемой температуры.

Существуют два типа проточных электрических водонагревателей:

  • водонагреватель безнапорный;
  • водонагреватель напорный.

Первый тип приборов отлично подходит для оборудования душевых и дачных домиков. Этот тип водонагревателей обладает невысоким энергопотреблением, а мощность прибора является небольшой. Второй тип водонагревателя — напорный. Является подходящим для использования в любых условиях. Особенность этого устройства Такова: один кран либо входной, либо выходной. Любой из этих типов приборов позволяет регулировать температуру нагрева воды.

Все приборы, работающие от электротока, являются очень удобными в эксплуатации. Подключение прибора к электросети является достаточно простым, монтаж устройства также не составляет больших проблем для любого мужчины.

Как и каждое оборудование, нагреватель электрический имеет ряд плюсов и минусов. По этой причине при выборе прибора требуется тщательно подходить к выбору устройства. Оптимальным вариантом является выбор устройства с помощью специалиста, который подскажет, какой прибор лучше всего приобрести в конкретном случае.

Электрический водонагреватель проточный: плюсы и минусы

Мгновенный нагрев воды- один из плюсов электрического проточного водонагревателя

Электрический водонагреватель имеет большое количество преимуществ в использовании, однако, наряду с преимуществами, существует и ряд недостатков у этого типа устройств. Проточный водонагреватель имеет следующие основные преимущества:

  • компактный размер нагревателя, позволяющий проводить установку прибора практически в любом удобном месте;
  • нагрев потока воды осуществляется практически мгновенно;
  • приспособления оснащаются устройствами регулировки температуры водного потока;
  • наличие возможности выбора ТЭНа, от мощности которого зависит потребление энергии прибором;
  • при установке приспособления нагрева воды не требуют оборудования дымохода, как в случае использования газового нагревателя.

Однако при наличии большого количества преимуществ проточный водонагреватель имеет также ряд недостатков, основными среди которых являются следующие:

  • проточные нагреватели являются приборами очень энергоемкими, так как устанавливаемые ТЭНы должны иметь возможность быстро придавать нужную температуру большому объему воды;
  • для устройств, имеющих небольшую пропускную способность, мощность ТЭНа может являться относительно небольшой, а для более мощных приборов используются ТЭНы с мощностью в 10-12 кВт, которые являются достаточно энергозатратными.

Чем более мощным является проточный водонагреватель, тем больше электроэнергии он потребляет. Этот нюанс требуется учитывать при приобретении прибора. Бытовые сети для частных домов имеют ограниченный лимит подачи электроэнергии, поэтому установить мощный проточный водонагреватель не всегда возможно. Проточный водонагреватель небольшой мощности можно устанавливать даже в квартирах многоквартирного дома, эти устройства являются оптимальными для квартир.

Как правильно выбрать нагреватель проточного типа?

При выборе электронагревателя следует обратить внимание на мощность установленного в приборе ТЭНа и на наличие анода, который выполняет функцию его защиты от накипи

Как выбрать проточный водонагреватель для собственного дома? Выбирая проточный водонагреватель, в первую очередь нужно обратить внимание на мощность установленного в приборе ТЭНа. Дело в том, что такие устройства, обладая небольшими размерами, должны быть способны нагревать воду практически мгновенно до температуры не меньше 35° С. За одну минуту работы проточного водонагревателя через его систему проходит объем воды, равный 2-3 литрам. Для этой цели в приборе применяются ТЭНы, имеющие мощность не менее 3 кВт. Однако ТЭНы такой мощности являются слабосильными, лучшим вариантом исполнения являются приборы, которые в своей конструкции имеют установленные ТЭНы с мощностью в 7-10 кВт.

Выбирая проточный водонагреватель, нужно обратить внимание, помимо мощности нагревательного элемента, еще и на корпус прибора. Корпус прибора изготавливается из листового металла. Чаще всего монтаж водонагревателя осуществляется на поверхности стены, и в процессе эксплуатации устройство подвергается воздействию на него высокой температуры и неблагоприятных факторов внешнего воздействия. Оптимальным вариантом для дома является прибор, корпус которого покрыт слоем защитной эмали. Такие корпусы являются устойчивыми к воздействию негативных факторов, например, таких, как агрессивные среды веществ, относящихся к бытовой химии.

В дорогих моделях устанавливаются разнообразные системы защиты нагревательного элемента от процесса образования на его поверхности накипи. Система защиты от накипи представляет собой анод, который при использовании жесткой воды способен обеспечить защиту ТЭНа на протяжении 6-7 лет. По истечении этого периода анод подвергается разрушению и замене на новый, о чем свидетельствует сигнал специального датчика на панели управления.

Монтаж проточного водонагревателя

Устанавливайте электроводонагреватели на уровне выше головы

Промышленность потребителям предлагает большое количество разнообразных по дизайну устройств проточного типа для нагрева воды путем использования энергии электрического тока. Однако в состав любого устройства входят следующие компоненты конструкции:

  • корпус изделия;
  • нагревательный электрический элемент (ТЭН) с двумя патрубками, на каждом из которых монтируется отдельный кран;
  • клеммная колодка с тремя клеммами для подключения к бытовой электросети;
  • роторный компрессор;
  • выключатель устройства;
  • прибор для регулировки температуры воды, оснащенный световым индикатором;
  • система защиты нагревательного элемента от образующейся накипи.

Процесс установки устройства своими руками осуществляется в несколько этапов. Основными этапами установки устройства являются следующие:

  • монтаж приспособления на поверхность несущей стены;
  • подключение системы холодного водоснабжения к вводному патрубку, имеющему кран;
  • подключение устройства к бытовой сети в 220 V.

Для проведения монтажных работ требуется приготовить следующие инструменты и материалы:

  • дрель;
  • дюбели и шурупы;
  • молоток;
  • отвертка;
  • провод электрический медный;
  • евророзетка;
  • ключ газовый;
  • ключ рожковый номер 22;
  • плоскогубцы;
  • лента уплотнительная;
  • труба металлопластиковая;
  • тройник;
  • кран для установки на входном патрубке;
  • кран для установки на выходном патрубке;
  • кран для монтажа на стояке центрального водоснабжения.

Установку изделия нужно проводить в таком месте, чтобы можно удобно было его не только обслуживать, но и использовать. Существует единственное требование при проведении монтажа этого изделия: устройство требуется закреплять на поверхности стены выше уровня головы. Дело в том, что размещение нагревателя ниже уровня вытекания воды из системы водоснабжения способствует заполнению прибора водой и вызывает его перегрев в процессе работы. Изделие монтируется перпендикулярно плоскости пола. Неверный монтаж способствует перегреву и выходу из строя устройства.

Перед проведением монтажа требуется сначала провести разметку места размещения нагревателя.

После установки изделия на поверхности стены требуется провести подключение устройства к водопроводной сети центрального водоснабжения. Для этой цели на трубе устанавливается кран подачи воды (на ветке отвода от вертикального стояка водоснабжения). Для предохранения изделия от подтекания в случае прорыва системы водоподачи на входе в устройство устанавливается кран подачи воды, аналогичный кран устанавливается на выходном патрубке прибора. После подключения водоснабжения осуществляется подключение изделия к электросети.

Комментарии и отзывы к материалу

kanalizaciyainfo.ru
