Всем привет. Рад вас видеть у себя на сайте. Тема сегодняшней статьи: устройство лампы накаливания. Но для начала хотелось бы сказать пару слов об истории этой лампы.

Самую первую лампочку накаливания придумал английский учёный Деларю ещё в 1840 году. Она была с платиновой спиралью. Немного позже, в 1854 году, немецкий учёный Генрих Гёбель представил лампу с бамбуковой нитью, которая находилась в вакуумной колбе. В то время ещё очень много было представленных различных ламп, различными учёными. Но все они имели очень короткий срок службы, и были не эффективными.

В 1890 году учёный Лодыгин А. Н. впервые представил лампу, у которой нить накаливания была из вольфрама, и имела вид спирали. Так же этот учёный делал попытки откачивания из колбы воздуха, и заполнение её газами. Что значительно увеличивало срок службы ламп.

А вот серийное производство ламп накаливания началось уже в 20 веке. Тогда это был реальный прорыв в технологии. Сейчас же, в наше время, многие предприятия, и просто обычные люди отказываются от этих ламп из-за того, что они много потребляют электроэнергии. А в некоторых странах даже запретили выпускать лампы накаливания, мощностью которых более 60 Ватт.

Устройство лампы накаливания.

Такая лампа состоит из следующих деталей: цоколь, колба, электроды, крючки для держания нити накаливания, нить накаливания, штенгель, изолирующий материал, контактная поверхность.

Для того, чтобы вам было более понятно, я сейчас напишу про каждую деталь отдельно. Так же смотрите рисунок и видео.

Колба – изготавливается из обычного стекла и нужна для защиты нити накаливания от внешней среды. В неё вставляется штенгель с электродами и крючками, которые держат саму нить. В колбе специально создаётся вакуум, или она заполняется специальным газом. Обычно это аргон, так как он не поддается нагреванию.

С той стороны, где находятся вывода электродов, колба заплавляется стеклом и приклеивается к цоколю.

Цоколь нужен для того, чтобы лампочку можно было вкрутить в патрон. Обычно он изготовляется из алюминия.

Нить накаливания – деталь, которая излучает свет. Изготавливается в основном из вольфрама.

А теперь для закрепления своих знаний, предлагаю вам посмотреть очень интересное видео, в котором рассказывается, и показывается, как делаются лампы накаливания.

Принцип действия.

Принцип действия лампы накаливание основывается на нагревании материала. Ведь не зря нить накаливания имеет такое название. Если пропустить через лампочку электрический ток, то вольфрамовая нить накаляется до очень высокой температуры и начинает излучать световой поток.

Не расплавляется нить, потому что вольфрам имеет очень высокую температуру плавления, где-то 3200—3400 градусов Цельсия. А при работе лампы нить накаляется где-то до 2600—3000 градусов Цельсия.

Преимущества и недостатки ламп накаливания.

Основные преимущества:

Не высокая цена.

Небольшие габариты.

Легко переносят перепады напряжения в сети.

При включении мгновенно зажигается.

Для человеческого глаза практически незаметно мерцание при работе от источника переменного тока.

Можно использовать устройство для регулировки яркости.

Можно использовать как при низких, так и при высоких температурах окружающей среды.

Такие лампы можно выпускать практически на любое напряжение.

В своём составе не содержит опасных веществ, и поэтому не нуждается в специальной утилизации.

Для зажигания лампы не нужно никаких устройств запуска.

Может работать на переменном и на постоянном напряжении.

Работает очень тихо и не создаёт радиопомех.

И это далеко не полный список преимуществ.

Недостатки:

Имеет очень маленький срок службы.

Очень маленький КПД. Обычно он не превышает 5 процентов.

Световой поток и срок службы напрямую зависит от напряжения сети.

Корпус лампы при работе очень сильно нагревается. Поэтому такая лампа считается пожароопасной.

При разрыве нити колба может взорваться.

Очень хрупкая, и чувствительная к ударам.

В условиях вибрации очень быстро выходит со строя.

И в заключение статьи хотелось бы написать об одном удивительном факте. В США в одной из пожарных частей города Ливермор, есть лампа мощностью 60 ватт, которая светиться беспрерывно уже более 100 лет. Её зажгли ещё в 1901 году, а в 1972 году её занесли в Книгу рекордов Гинесса.

Секрет её долговечности в том, что она работает в глубоком недокале. Кстати, работу этой лампы беспрерывно фиксирует вебкамера. Так что кому интересно можете поискать прямую трансляцию в интернете.

На этом у меня всё. Если статья была вам полезной, то поделитесь неё со своими друзьями в социальных сетях и подписывайтесь на обновления. Пока.

С уважением Александр!

Читайте также статьи:

fazanet.ru

Принцип работы лампы накаливания. Кто изобрел лампу накаливания?

Принцип работы лампы накаливания

Принцип действия лампы накаливания основан на использовании электроэнергии для нагрева металлической нити (или спирали) до высокой температуры, при которой она начинает светиться. Если бы это происходило на открытом воздухе или в присутствии кислорода, металл бы просто сгорел, не успев достаточно нагреться, чтобы давать свет.

В лампе накаливания спираль не сгорает моментально, потому что изолирована от внешней среды стеклянной колбой. В ней либо создан вакуум, либо же она заполнена инертным газом.

Проволока не может гореть в вакууме, так же как и в инертном газе — он потому и назван инертным, что ни с чем и никогда не вступает в реакцию.

Кто изобрел лампу накаливания?

Уоррен де ла Рю только что изобрел лампу накаливания и думает, где бы ему раздобыть еще немного платины

Не Эдисон. Он лишь улучшил существовавшие в то время модели и создал первую лампу, которая смогла проработать 40 часов. А изобрели лампу накаливания задолго до этого. Кто же был первым? Рискну предположить, что титул изобретателя должен достаться Уоррену де ла Рю (Warren De la Rue), британскому астроному и химику. В 1820 году он поместил в трубку, из которой был откачан воздух, платиновую проволоку и пропустил через нее электрический ток. Его изобретение так и не получило широкого распространения и тем более не пошло в массовое производство (догадайтесь почему).

Почему лампы накаливания перегорают?

Дело в том, что раскаленная спираль хоть и медленно, но испаряется. Испарившиеся молекулы металла навсегда оседают на внутренней стенке колбы, поэтому старая лампа светит заметно тусклее и желтее, чем новая.

Также это означает, что проволока будет постепенно истончаться до тех пор, пока на ней не появится настолько узкое место, что она уже не сможет проводить электрический ток. В этом месте происходит перегрев и разрыв. Тогда мы обычно говорим: «Блин, опять лампочка перегорела», и идем за новой.

Почему лампа накаливания не самый лучший вариант?

Потому что она неэффективна. Принцип работы лампы накаливания заключается в нагревании спирали электрическим током, но производители специально ограничивают температуру, не давая спирали светиться по-настоящему ярким белым светом, чтобы таким образом продлить срок ее службы. В результате основную часть энергии (до 80%) лампы накаливания излучают в инфракрасном диапазоне. Проще говоря — эти лампы скорее греют, чем светят. Ненужная трата электричества, если, конечно, вы и впрямь не используете лампы накаливания для отопления.

Они их запретили! Сволочи!

Было дело. В цивилизованных странах лампы накаливания просто загнали в строгие рамки соответствия минимальным стандартам эффективности (за исключением некоторых специальных ламп) — это, конечно, закрыло путь на рынок многим моделям, но о полном запрете речь никогда не шла. В России в 2011 году был целиком запрещен оборот ламп накаливания мощностью 100 Вт и более. С 2013 года было запрещено продавать уже лампы мощностью более 75 Вт. А с 2014 года планировалось и вовсе полностью отказаться от ламп накаливания в пользу энергосберегающих. Но совсем недавно внезапно выяснилось, что наша страна еще не готова полностью переходить на энергосберегающие лампы, поэтому рассматриваются поправки к законам, отменяющие безусловный запрет на оборот ламп накаливания.

А пока что производители работают над созданием альтернативных источников света, которые бы удовлетворяли строгим стандартам энергоэффективности, светили ярко и приятно для глаза и не стоили половину зарплаты.

lmplus.ru

Устройство лампы накаливания, принцип работы



Доброго времени суток, дорогой читатель! Приветствую вас снова на страницах моего сайта podvi.ru. Сегодня хочется поговорить про обыденную вещь в нашем доме, но такую нужную, как лампа накаливания.

Сегодня мы можем наблюдать в наших домах и квартирах разнообразие видов электрических ламп. Но совсем недавно, в 20-ом веке, электрические лампы накаливания были основой для освещения помещений в темное время суток. Экономия электроэнергии подталкивает нас применять энергосберегающие лампы. Об этих лампах поговорим в других статьях, а сейчас разговор пойдет про старые, добрые лампочки «Ильича».

Почему такое название -«накаливания»? По логике вещей, сразу отвечаем: значит, что-то накаливается. Правильно, внутри колбы на специальных крючках закреплена нить накаливания, выполненная из тугоплавкого металла (вольфрам, тантал, осмий и др.) или их сплавов. Концы нити накаливания припаяны к двум тонким проволокам. Один наружный конец припаян к металлическому цоколю, другой — к винтовой нарезке.

Отступление: наверное всем доводилось пользоваться электроплиткой на спиральной основе. Когда включаем эл. плиту мы наблюдаем, как спираль начинает нагреваться и светиться красным цветом. Так вот, в лампах накаливания, нить разогревается до 2000 градусов С. Это явление позволяет лампе ярко светиться.

Вы можете спросить: зачем нужна стеклянная колба? Подаешь питание к спиральке и радуйся светом. Отвечаю: во-первых, колба служит как защитный чехол, во-вторых, чтобы нить накаливания не перегорела, из-под колбы откачивают воздух.

Отступление: бывают лампы, имеющие в колбе негорючий газ (азот, аргон). Газ в колбе нужен для того, чтобы нить накаливания, как можно дольше не распылялась при разогреве. Это дает возможность поднимать температуру накаливания нити до 2900 градусов С.

В общем, принцип действия лампы накаливания основан на свечении нагретых током проводников.

На заметку: на каждой лампе имеется соответствующая маркировка, в которую входят цифры, указывающие на напряжение лампы и потребляемую ею мощность. Обращайте внимание на напряжение указанное на маркировке. Обычно, напряжение в квартирах, домах 220-240 В. Если напряжение будет ниже вышеупомянутых цифр, лампа накаливания обязательно сгорит.

Могу добавить, чтобы повысить ощутимую экономию электроэнергии при использовании ламп накаливания, предлагаю:

• применение криптоновых ламп накаливания. Ярче светят чем лампы с аргоновым наполнением;
• замена двух ламп меньшей мощности на одну несколько большей мощности;
• замена ламп к концу срока службы;
• периодическая чистка от пыли и грязи ламп, плафонов и осветительной аппаратуры.

Заканчиваю свой рассказ. Буду рад добавленным комментариям на тему — лампа накаливания. Много полезного, связанного с электромонтажными работами и электротехникой, вы можете найти на карте сайта.

podvi.ru

Лампа накаливания. История изобретения, конструкция, принцип действия, типы лам накаливания. Глазами ребёнка на Поэтому.Ру

Изобретение лампы накаливания

Лампа накаливания, так же как радио, телефон и кинематограф была изобретена в 19 веке. и точно так же, как радио у лампы накаливания несколько изобретателей:

• В 1809 году англичанин Деларю сконструировал первую лампу накаливания (с платиновой спиралью).
• В 1838 году бельгиец Жобар изобрёл угольную лампу накаливания.
• В 1854 году немец Генрих Гёбель разработал первую "современную" лампу: обугленную бамбуковую нить в вакуумированном сосуде.
• В 1860 год английский химик и физик Джозеф Уилсон Суон продемонстрировал первые результаты и получил патент, но с получением вакуума в те годы было сложно и лампа Суона работала недолго и неэффективно. Он не остановился на достигнутом и в 1878 году получил патент на лампу с угольным волокном. В ней волокно находилось в разреженной кислородной атмосфере, что позволяло получать очень яркий свет.
• 11 июля 1874 года российский инженер Александр Николаевич Лодыгин (на фото) получил патент за номером 1619 на нитевую лампу. В качестве нити накала он использовал угольный стержень, помещённый в вакуумированный сосуд.
• В 1875 году В.Ф. Дидрихсон усовершенствовал лампу Лодыгина, откачав из неё воздух и применил в лампе несколько волосков, чтобы в случае перегорания одного из них, следующий включался автоматически.

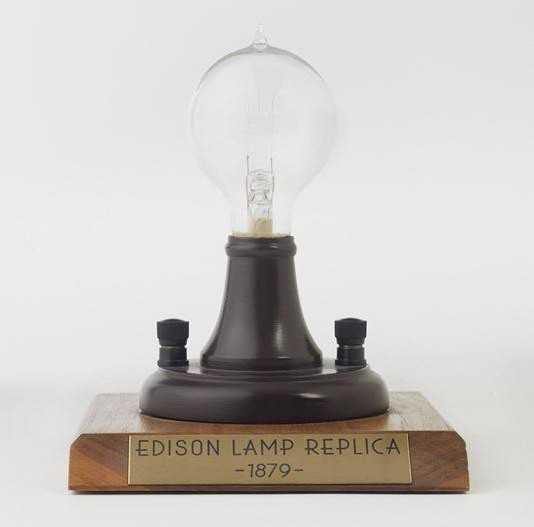

Во второй половине 1870-х годов Томас Эдисон взялся за усовершенствование лампы накаливания и провёл серию опытов, используя в качестве нити различные металлы. по результатам опытов в 1879 году он запатентовал лампу с платиновой нитью, а в 1880 году он вернулся к работе с угольным волокном и создал лампу с временем жизни 40 часов. Одновременно с этим Эдисон изобрёл бытовой поворотный выключатель. Несмотря на недолговечность, лампы Эдисона постепенно начали вытеснять газовое освещение.

Лодыгин также не оставлял работы над усовершенствованием лампочек и в 1890-х годах он предложил применять в лампах нити из вольфрама и молибдена и закручивать нить накаливания в форме спирали.

Предпринял первые попытки откачивать из ламп воздух, что сохраняло нить от окисления и увеличивало их срок службы. Первая американская коммерческая лампа с вольфрамовой спиралью впоследствии производилась по патенту Лодыгина.

Конструкция лампочки

Независимо от назначения ламп накаливания, конструктивно они мало отличаются друг от друга: тело накала, колба и токовводы.

В зависимости от особенностей конкретного типа лампы могут применяться держатели тела накала различной конструкции.

Бывают лампы бесцокольные или с цоколями различных типов, также лампочки могут иметь дополнительную внешнюю колбу и иные дополнительные конструктивные элементы.

• Колба. Защищает тело (спираль) накала от воздействия атмосферных газов. Размеры колбы определяются скоростью осаждения материала тела накала.
• Газовая среда. Первые лампы были вакуумированными. Большинство современных ламп наполняются химически инертными газами (кроме ламп малой мощности, которые по-прежнему делают вакуумными). Смеси азота N2 с аргоном Ar являются наиболее распространёнными в силу малой себестоимости, также применяют чистый осушенный аргон, реже — криптон Kr или ксенон Xe.
• Тело накала. Может быть разной формы, наиболее распространённое - спираль из проволоки круглого поперечного сечения, но применяются и ленточные тела накала (из металлических ленточек). Поэтому правильнее будет использовать термин "тело накала", вместо "нить накала".
• Цоколь. Форма цоколя с резьбой обычной лампы накаливания была предложена Джозефом Уилсоном Суоном. Размеры цоколей стандартизованы. У ламп бытового применения наиболее распространены цоколи Эдисона E14, E27 и E40 - цифра обозначает наружный диаметр в милиметрах. Также встречаются цоколи без резьбы. Лампа держится в таком патроне за счёт трения или нерезьбовыми сопряжениями — британский бытовой стандарт, а также бесцокольные лампы, часто применяемые в автомобилях.

Лампы изготавливают для различных рабочих напряжений. Сила тока определяется по закону Ома: I=U/R и мощность по формуле P=U·I, или P=U²/R.

Принцип работы лампы накаливания

В лампе используется эффект нагревания проводника (тела накаливания - спирали) при протекании через него электрического тока (тепловое действие тока). Температура тела накала резко возрастает после включения тока. Тело накала излучает электромагнитное тепловое излучение в соответствии с законом Планка.

Функция Планка имеет максимум, положение которого на шкале длин волн зависит от температуры. Этот максимум сдвигается с повышением температуры в сторону меньших длин волн (закон смещения Вина). Для получения видимого излучения необходимо, чтобы температура была порядка нескольких тысяч градусов. При температуре 5770 K (кельвинов), что равно температуре поверхности Солнца, свет соответствует спектру Солнца. Чем меньше температура, тем меньше доля видимого света, и тем более «красным» кажется излучение.

Часть потребляемой электрической энергии лампа накаливания преобразует в излучение, а часть уходит в результате процессов теплопроводимости и конвекции. Только малая доля излучения лежит в области видимого света, тогда как основная доля приходится на инфракрасное излучение.

Для повышения коэффициента полезного действия (КПД) лампы и получения максимально "белого" света необходимо повышать температуру нити накала, которая в свою очередь ограничена свойствами материала нити — температурой плавления. В современных лампах накаливания применяют материалы с максимальными температурами плавления — вольфрам (3410°C) и, очень редко, осмий (3045°C).

Для оценки качества света используется цветовая температура. При типичных для ламп накаливания температурах 2200—3000 K излучается желтоватый свет, отличный от дневного. В вечернее время "тёплый" (

Если бы вольфрамовые тела накала использовались на открытом воздухе, то при таких температурах вольфрам мгновенно превратился бы в оксид. Именно поэтому тело накала помещено в колбу, из которой в процессе изготовления лампы откачивается воздух.

Повышенное давление в колбе газонаполненных ламп резко уменьшает скорость испарения вольфрама, благодаря чему не только увеличивается срок службы лампы, но и есть возможность повысить температуру тела накаливания, что позволяет повысить КПД и приблизить спектр излучения к белому. Колба газонаполненной лампы не так быстро темнеет за счёт осаждения материала тела накала, как у вакуумной лампы.

Сегодня лампы накаливания уступают место лампам энергосберегающим, люминесцентным и другим. Они отличаются устройством и техническими характеристиками, так что к этой теме мы обязательно вернёмся.

www.poetomu.ru

Виды и принцип работы современных электрических бытовых ламп освещения



Современные виды ламп, которые применяются для освещения жилых, офисных, хозяйственно-бытовых помещений на сегодняшний день впечатляют своим разнообразием. Отличаются они друг от друга не только мощностью освещения, но и принципом действия, как следствие – разнообразием оттенков света, долговечностью и потребляемым количеством электроэнергии.



Соответственно, бывают виды ламп освещения, которые потребляют небольшое количество электроэнергии и при этом излучают яркое освещение и минимум тепла – эти лампы классифицируются, как энергосберегающие лампы, виды их по конструкции также разнообразны.



Нового поколения виды электрических ламп бывают таковыми, которые являются устойчивыми к перепадам напряжения в сети и имеют большее количество часов работы и циклов включения/выключения, что в сочетании с низким энергопотреблением значительно отличает их от традиционных ламп накаливания.



Однако, современные лампы освещения не ограничиваются этим, они имеют не только показатели светоотдачи, потребления электроэнергии и количество часов работы, существует и множество и других нюансов, как частота мерцания, экологичность, наличие/отсутствие встроенных выпрямителей тока, и многое другое.



Посему рассмотрим, какие бывают виды ламп на сегодняшний день, в первую очередь – основные положения, затем — рассмотрим принцип действия электрических ламп освещения из такого существующего их перечня:



• лампы накаливания;
• газоразрядные лампы;
• светодиодные лампы.



Лампы накаливания являются наиболее распространенными на территории стран СНГ, и, пожалуй, самым древним видом ламп. Они не имеют ни каких особенных преимуществ, выделяют много тепла, потребляют много электричества, не имеют защиты от перепадов напряжения.



Единственное преимущество – теплое, подобное натуральному, солнечное освещение, которое, по мнению многих, не сравнится с явно искусственным освещением других видов ламп. Кроме того, они являются экологически чистыми в отличие от следующего вида ламп.



Газоразрядные лампы, а также их разновидность — люминесцентные лампы хороши тем, что имеют множество разновидностей, каждая из которых имеет определенное лучшее качество.



Ранее на территории СНГ были распространены классические, ртутные лампы дневного освещения, но на сегодня они в большей степени ушли в небытие и на их место пришли новые их разновидности.



Виды современных газоразрядных ламп применяются не только как обыкновенные источники электрического освещения в быту; они имеют декоративные разновидности, приемлемые для подсветки потолков, ниш и т. д.



Светодиодные лампы являются ничем иным, как современной альтернативой предыдущим двум видам ламп. Эти лампы – нового поколения энергосберегающие, экологичные и долговечные (стойкие к перепадам напряжения) осветительные электрические элементы.



Они имеют явное преимущество перед остальными видами ламп, но единственный недостаток – стоимость, так как технология их производства на сегодня новая и довольно дорогостоящая. Но их долговечность и экономичность, по мнению производителей, окупит разовые затраты на их приобретение.



Виды и принцип работы современных ламп накаливания



Принцип работы лампы накаливания основан на нагреве металлической спирали, находящейся в вакууме (лампы мощностью до 25Вт) или газе аргон или аргон+азот (средней мощности и высокомощные лампы) в герметично запаянной стеклянной колбе.



При прохождении через спираль, ток разогревает ее до температуры, равной впредь до 3000 градусов по Цельсию, вместе с этим происходит и излучение света, инфракрасных лучей.



Сама спираль выполнена из особо прочного и весьма тугоплавкого металла – вольфрама, а степень яркости освещения прямо пропорционально зависит от температуры нагрева; кроме того, газовая среда, в которой находится спираль, может содержать в себе частицы галогенов – соединений 17-ой гр. Таб. Менделеева (F, Cl, Br, I).



Современные лампы накаливания производятся из стекла с металлическим плафоном, имеющим резьбу, по средствам которой происходит фиксация в патроне, но имеются разновидности с контактно-зажимными и штыревыми типами соединений.



Виды ламп накаливания могут иметь четыре модификации, четыре условных обозначения, указывающих на тип спирали и окружающей ее среды в лампе накаливания: В (вакуумная), Б (биспиральная с аргоновым напылением), БО (биспиральная с аргоновым наполнением в опаловой колбе), Г (моноспиральная с аргоновым напылением).





Отдельным видом наиболее современных ламп накаливания являются галогенные лампы накаливания, отличие которых от вышеописанных обусловлено содержанием галогенных частиц в газовой среде лампы накаливания (частиц йода, хлора, брома), которые вступают в реакцию с испарившемся металлом с поверхности спирали.



После этого процесса металл возвращается на поверхность спирали по средствам температурного разложения получившегося соединения. Таким образом, они имеют больший КПД, срок годности и другие характеристики.



Что касается бытового назначения ламп накаливания, то они являются лампы общего назначения и обозначаются аббревиатурой ЛОН.



Виды и принцип работы современных газоразрядных ламп



Принцип работы газоразрядных ламп состоит в том, что видимое излучение света происходит вследствие возникновения разряда электричества в герметичной среде газа (неон, аргон, криптон, ксенон) или пара металлов (натрий, ртуть).



Таким образом, среда газа/пара металла – это и есть проводник тока, который от вольфрамового электрода с большим потенциалом (фазы, «+») проводит его к вольфрамовому электроду с меньшим потенциалом (нуля, «-»), излучая минимум тепла при высокой степени светоотдачи.



При этом в составе среды газа/пара могут применяться и галогены (фтор/F, хлор/Cl, бром/Br, йод/I), которые улучшают светоотдачу и остальные показатели газоразрядных ламп.



Существует также и газоразрядные люминесцентные лампы – лампы, в которых в результате разряда в парах ртути образуется невидимое для человеческого глаза ультрафиолетовое излучение (тепловое излучение), которое преобразуется в видимый свет при помощи находящегося на внутренних стенках колбы напыления люминофора (соединений галофосфата).



Виды газоразрядных ламп подразделяются на лампы низкого и высокого давления – по давлению внутри колбы.



Лампы высокого давления имеют в качестве основного преимущества высшую степень светоотдачи, и подразделяются в свою очередь по типу наполнителя на:



• ртутные;
• натриево-ртутные;
• иодидо-металло-ртутные;
• инертно-газовые.



Ртутные газоразрядные лампы высокого давления имеют напыление люминофора, является Люминесцентной лампой высокого давления и обозначается аббревиатурой ДРЛ.



Натриево-ртутные газоразрядные лампы высокого давления именуются также как просто натриевые и обозначаются аббревиатурой ДНаТ.



Иодидо-металло-ртутные газоразрядные лампы, а точнее лампы высокого давления с наполнителем — иодидами редкоземельных металлов с вмещением ртутных паров, именуются как металлогалогенные лампы и носят аббревиатуру ДРИ.



Инертно-газовые газоразрядные лампы высокого давления являются сугубо газовыми лампами, в которых применяются аргон, ксенон, неон, криптон или же их смеси и носят названия соответственно содержания газа.

Лампы низкого давления имеют преимущества только при освещении помещений, не нуждающихся в высокой мощности осветительных приборов; чаще всего – это декоративного освещения источники света, которые в зависимости от наполнителя бывают такие:



• ртутные с инертным газом;
• натриевые.



Лампы низкого давления с наполнителем паров ртути с примесью разновидностей инертного газа, именуемые как обыкновенные люминесцентные лампы (ЛЛ) и содержат еще слой люминесцена (см. принцип работы газоразрядных ламп).



Лампы низкого давления с наполнителем паров натрия – не являются таковыми, как предыдущие из-за совсем иного принципа действия, обозначаются аббревиатурой ДнаС.



Прочитав вышеописанные виды и принцип работы, Вы уже догадались, что по источнику света эти лампы подразделяются на газоразрядные и люминесцентные, а что касается низкого давления таких ламп, он на сегодняшний день их производят в качестве энергосберегающих.



Виды и принцип работы современных светодиодных ламп



Принцип работы светодиодных ламп состоит в излучении света от находящихся в этих лампах одиночных светодиодов или групп светодиодов, связанных специальной микросхемой, вмещающей в себе преобразователь сетевого тока в рабочий ток, на котором работают данные элементы.



Сам же светодиод представляет собой полупроводниковый аналоговый элемент, ранее использовавшийся для индикации в микроэлектронике. Этот элемент семейства диодов перерабатывает электрический ток в свет по средствам прохождения его (тока) через полупроводниковый кристалл. Кроме того, он имеет свойство пропускать ток только в одном направлении.



Если подробнее о принципе действия светодиода лампы, то он состоит из анода и катода, которые расположены по противоположным сторонам светоизлучающего кристалла, который легирован с этих сторон примесями: с одной – акцепторными, со второй — донорскими. В свою очередь кристалл находится на подложке из различного материала: кремния, силикона или находится в стеклянной оболочке.



При прохождении электрического тока от источника с большим потенциалом (анода, «+»), он движется через кристалл в направлении электрода с меньшим потенциалом (катод, «-»). Эту область перехода тока называют p-n переходом, в котором, собственно и возникает свечение при рекомбинации электронов и дырок в его области.



Виды светодиодных ламп как таковые, различные по конструкции, по составу внутренней среды и остальным техническим параметрам, присущим лампам накаливания и газоразрядным лампам, не существуют.



Имеются различия по форме плафонов (стандарты соответствуют остальным лампам), цветовой отдаче, и по рабочему питанию, что мы рассмотрим подробнее. Касаемо последнего, светодиодные лампы различают:



• питание 4В;
• питание 12В;
• питание 220В.



Светодиодные лампы с питанием 4В применяются для слабомощных источников освещения, часто применяются в декоративных светильниках — «свечках». Соответственно, применяются как вспомогательное локальное, часто-густо декоративное освещение.



Светодиодные лампы 12В являются заменой современных ламп накаливания, также и галогенных ламп, а также разновидностей газоразрядных/люминесцентных ламп. Они имеют достойную мощность освещения при невысокой теплоотдачи, что делает их не только хорошими источниками общего, но и мебельного встроенного освещения.



Светодиодные лампы 220В – используются для высокомощного освещения, входное питание 220В преобразуется в меньшее по средствам встроенного трансформатора и питает светоизлучающие элементы (светодиоды). Единственный вид светодиодных ламп, которые не требуют отдельного подключения трансформатора.





mastery-of-building.org

История ламп накаливания. Кто изобрел лампу накаливания? Преимущества и недостатки ламп накаливания :: SYL.ru

История ламп накаливания уходит своими корнями в девятнадцатый век. Рассмотрим основные моменты, связанные с этим уникальным изобретением человечества.

Особенности

Лампа накаливания это предмет, который знаком многим людям. В настоящее время трудно себе представить жизнь человечества без использования искусственного и электрического света. При этом редко кто задумывается над тем, как выглядела первая лампа, в какой исторический период она была создана.

Для начала рассмотрим устройство лампы накаливания. Этот источник электрического света представляет собой проводник с высокой температурой плавления, который находится в колбе. Из нее предварительно выкачан воздух, вместо него колба заполнена инертным газом. Проходя через лампу, электрический ток испускает поток света.

Суть функционирования

Каков принцип работы лампы накаливания? Он заключается в том, что при протекании электрического тока через тело накала, элемент нагревается, при этом разогревается сама вольфрамовая нить. Именно она испускает по закону Планка излучение теплового и электромагнитного типа. Чтобы создавать полноценное свечение, необходимо накалить вольфрамовую нить до нескольких сотен градусов. По мере уменьшения температуры спектр приобретает красный цвет.

Первые лампы накаливания имели множество недостатков. Например, сложно было регулировать температуру, в результате чего лампы быстро выходили из строя.

Технические особенности

Что собой представляет конструкция современной лампы накаливания? Так как она стала первым источником света, у нее достаточно простая конструкция. Основными элементами лампы считают:

• тело накала;
• колба;
• вводы тока.

В настоящее время разработаны различные модификации, в лампу введен предохранитель, представляющий собой звено. Для производства этой детали используют железоникелевый сплав. Звено сваривают в ножку ввода тока для того, чтобы не допустить при накаливании вольфрамовой нити разрушения стеклянной колбы.

Рассматривая основные преимущества и недостатки ламп накаливания, отметим, что с момента своего появления лампы были существенно модернизированы. Например, благодаря использованию предохранителя снизилась вероятность быстрого разрушения лампы.

Основным минусом подобных осветительных элементов является их высокое потребление энергии. Именно поэтому в настоящее время они стали применяться значительно реже.

Как появились искусственные источники света

История ламп накаливания связана со многими изобретателями. До того времени, когда русский физик Александр Лодыгин стал работать над ее созданием, уже были разработаны первые модели ламп накаливания. В 1809 году английский изобретатель Деларю разработал модель, которая была оснащена платиновой спиралью. История ламп накаливания связана и с изобретателем Генрихом Гебелем. В образце, созданном немцем, обугленная бамбуковая нить помещалась в сосуд, из которого предварительно выкачивали воздух. Гебель занимался модернизацией своей модели лампы накаливания на протяжении пятнадцати лет. Ему удалось получить рабочий вариант лампочки накаливания. Лодыгин добился качественного свечения угольного стержня, помещенного в стеклянном сосуде, из которого был удален воздух.

Вариант практичной модели

Первые лампы накаливания, которые можно было производить в больших объемах, появились в Англии в конце девятнадцатого века. Джозефу Уилсону Суону даже удалось получить патент на собственную разработку.

Говоря о тех, кто придумал лампу накаливания, также необходимо остановиться на экспериментах, проводимых Томасом Эдисоном.

Он пытался использовать в качестве нитей накаливания различные материалы. Именно этот ученый предложил в качестве нити накаливания платиновую нить.

Такое изобретение лампы накаливания стало новым этапом в сфере электричества. Изначально лампы Эдисона функционировали только в течение сорока часов, но, несмотря на это, они достаточно быстро вытеснили газовое освещение.

В тот период, когда Эдисон занимался своими исследованиями, в России Александру Лодыгину удалось создать сразу несколько различных видов ламп, в которых роль нитей играли тугоплавные металлы.

История ламп накаливания свидетельствует о том, что именно русский изобретатель впервые стал применять в виде тела накаливания тугоплавкие металлы.

Помимо вольфрама Лодыгин также проводил эксперименты с молибденом, скручивая его в виде спирали.

Специфика работы лампы Лодыгина

Для современных аналогов характерен прекрасный световой поток, а также качественная цветопередача. Их коэффициент полезного действия составляет 15% при наибольшем значении температуры накала. Такие источники света для своей работы потребляют существенное количество электрической энергии, поэтому их функционирование осуществляется не больше 1000 часов. Это с лихвой окупается невысокой стоимостью ламп, поэтому, несмотря на многообразие искусственных источников освещения, представленным на современном рынке, они по-прежнему считаются популярными и востребованными среди покупателей.

Интересные факты из истории лампы накаливания

В конце девятнадцатого века Дидрихсону удалось внести существенные изменения в модель, предлагаемую русским изобретателем Лодыгиным. Он провел полную откачку из нее воздуха, использовал в лампе сразу несколько волосков.

Подобное усовершенствование позволяло использовать лампу даже в том случае, когда один из волосков перегорал.

Английскому инженеру Джозефу Уилсону Суону принадлежит патент, подтверждающий создание им лампы с угольным волокном.

Волокно располагалось в кислородной разряженной атмосфере, в результате чего свет получался более ярким и равномерным.

Во второй половине девятнадцатого века Эдисон помимо самой лампы изобретает поворотный бытовой выключатель.

Масштабное появление ламп на рынке

С конца девятнадцатого века стали появляться лампы, в которых в качестве нити накаливания использовались оксиды иттрия, циркония, тория, магния.

В начале прошлого века венгерскими исследователями Шандором Юстом и Франьо Ханаманом был получен патент на применение вольфрамовой нити в лампах накаливания. Именно в этой стране были изготовлены первые экземпляры таких ламп, которые вышли на масштабный рынок.

В США в этот же временной период были построены и запущены заводы, занимающиеся получением титана, вольфрама, хрома, путем электрохимического восстановления.

Высокая стоимость вольфрама внесла свои корректировки в скорость внедрения ламп накаливания в повседневную жизнь.

В 1910 году Кулидж разработал новую технологию изготовления тонких вольфрамовых нитей, что способствовало удешевлению производства искусственных ламп накаливания.

Проблему ее быстрого испарения удалось решить американскому ученому Ирвингу Ленгмюру. Именно им было введено в промышленное производство наполнение инертным газом стеклянных колб, что увеличило срок эксплуатации лампы, удешевило их.

Коэффициент полезного действия

Практически вся энергия, которая получается в лампу, постепенно переходит в тепловое излучение. КПД достигает 15 процентов при температурном показателе 15 процентов.

По мере повышения значения температуры происходит увеличение коэффициента полезного действия, но это вызывает существенное снижение эксплуатационного срока службы лампы.

При 2700 К срок полноценного использования искусственного источника света составляет 1000 часов, а при 3400 К – несколько часов.

Для того чтобы повысить долговечность лампы накаливания, разработчики предлагают уменьшать значение напряжения питания. Безусловно, при этом КПД также будет снижаться примерно в 4-5 раз. Такой эффект инженеры используют в тех случаях, когда требуется надежное освещение минимальной яркости. К примеру, это актуально для вечернего и ночного освещения строительных площадок, лестничных пролетов.

Для этого осуществляют последовательное подключение переменного тока лампы с диодом, что гарантирует подачу тока в лампу на протяжении половины всего периода подачи тока.

Учитывая, что цена обычной лампы накаливания существенно меньшее ее среднего срока эксплуатации, приобретение таких источников освещения можно считать достаточно выгодным мероприятием.

Заключение

История появления той модели электрической лампы, к которой мы привыкли, связана с именами многих русских и иностранных ученых и изобретателей. На протяжении двух столетий этот искусственный источник освещения подвергался преобразованиям, модернизации, целью которых было увеличение эксплуатационного срока службы прибора, снижение его стоимости.

Самый большой износ нити накала наблюдается в случае резкой подачи на лампу напряжения. Для решения этой проблемы, изобретатели стали снабжать лампы разнообразными устройствами, гарантирующими их плавный запуск.

В холодном виде вольфрамовая нить обладает удельным сопротивлением, которое всего в два раза превышает показатель алюминия. Для того чтобы избегать пиковых значений мощности, разработчики используют терморезисторы, сопротивление которых падает по мере повышения температуры.

У низковольтовых ламп при равной мощности ресурс эксплуатации и светоотдача намного выше, поскольку они имеют большее сечение тела накаливания. В светильниках, рассчитанных на множество ламп, эффективно последовательное соединение нескольких ламп меньшего напряжения. К примеру, можно вместо шести ламп мощностью 60 Вт, включенных параллельно, использовать всего три.

Безусловно, в наши дни появились различные модели электрических ламп, которые имеют гораздо более результативные характеристики, чем обычные лампочки, изобретенные во время Лодыгина и Эдисона.

www.syl.ru

Виды электрических ламп - Доктор Лом. Первая помощь при ремонте

1. Лампы накаливания: Принцип действия всех ламп накаливания похож. Электрический ток, проходя по нити накаливания, обычно свитой в спираль, чтобы увеличить длину нити, нагревает нить, изготовленную из тугоплавкого материала, чаще всего вольфрама, до очень высокой температуры (2500-3000°). При этом часть тепловой энергии преобразуется в световое излучение. Чтобы вольфрам не вступал в реакцию с атмосферным кислородом при столь высокой температуре, спираль помещается в колбу, которая на стадии изготовления вакуумируется или заполняется инертным газом. Обычные лампы накаливания. Самые известные, самые простые по устройству и следовательно самые дешевые по цене, но при этом и самые ненадежные лампы: Рисунок 1. Устройство обычной лампы накаливания. 1 - Вольфрамовая нить (спираль). 2 - Стеклянная колба. Для наполнения колбы используются инертные газы: азот, аргон, криптон, или их смеси. Вакуумные лампы делаются преимущественно небольших мощностей потому, что делать большую и толстую стеклянную колбу, выдерживающую перепад давлений между вакуумом и атмосферным давлением неэкономично. 3 - Электроды. На рисунке обозначены красным и синим цветом условно (для наглядности). Обычно эти цвета используются для обозначения типа проводов, синий - для нулевого провода, красный для фазного провода, однако при подключении проводов к патрону, в который будет вкручиваться лампа, соблюдать показанную на рисунке полярность не нужно. 4 - Цоколь (гильза), вкручиваемый в патрон. Лампы, используемые для освещения, как правило имеют цоколь с резьбой Эдисона. Лампы со штифтовыми патронами для освещения квартир и домов не используются и потому здесь не рассматриваются. Обычно гильза изготавливается из ржавеющей стали, защищенной от воздействия окружающей среды хромированием или цинкованием. Чем дешевле лампа, тем тоньше защитный слой, а это приводит к тому что при высокой влажности гильза ржавеет и соответственно электрический контакт ухудшается или пропадает вовсе. 5 - Керамическая изоляция. Обеспечивает изоляцию между электрическими контактами, вынесенными на цоколь лампы. Преимущества обычных ламп накаливания: Низкая цена. Широкая доступность. Разнообразие дизайна обычных ламп накаливания достигается за счет изменения формы стеклянной колбы. Колба может быть классической, как показано на рисунке 1, приплюснутой, вытянутой, имитирующей пламя свечи. Кроме того стеклянная колба может быть прозрачной, матированной, молочной, с отражателем. Также лампы бывают разных размеров и мощностей и тут многое зависит от электрического патрона, в который лампа будет вкручиваться или вставляться. На стеклянной колбе иногда можно рассмотреть мощность лампы и рабочее напряжение, а на упаковке дополнительно указываются марка цоколя (патрона), уровень освещенности и ресурс работы. Быстрое включение. В отличие от большинства остальных ламп обычные лампы накаливания загораются практически сразу. Недостатки: Низкая надежность - ресурс работы таких ламп редко превышает тысячу часов. Основная причина выхода из строя обычных ламп накаливания - это перегорание нити, чаще всего это происходит из-за испарения вольфрама (все-таки температуры не малые), а там где нить тоньше, температура нагрева выше и следовательно испарение больше, или из-за повышения напряжения в сети. Даже непродолжительное превышение напряжения, например, с 220 до 240-250 Вольт на несколько минут, приводит к перегреву нити и уменьшает ресурс работы обычной лампы накаливания в 1.5-2 раза. Иногда в подъездах можно увидеть две лампы накаливания, подключенные последовательно, и таким образом работающие от напряжения 110 Вольт. Уровень освещенности от подключенных последовательно ламп в 2-3 раза меньше, чем от одной лампы такой же мощности, зато ресурс работы увеличивается в десятки раз. Низкая эффективность - в световое излучение преобразуется не более 5-10 % от потребленной электрической энергии, вся остальная электрическая энергия преобразуется в тепловую. Другими словами обычная лампа в первую очередь электронагреватель и только во вторую источник света. Но в некоторых случаях этот недостаток можно использовать, например в кладовке на застекленном балконе или лоджии включенная лампочка в сильные морозы предохранит продукты от замерзания и никаких дополнительных нагревателей ставить не нужно. Правда для большей эффективности лампа накаливания должна располагаться внизу, но это уже совсем другая история. Световая отдача составляет 15-30 Люмен на Ватт потребленной электроэнергии. Вред для здоровья - слепящая яркость обычных ламп накаливания отрицательно влияет на сетчатку глаза подобно электросварке и потому прямо смотреть на лампы накаливания не рекомендуется. Чтобы уменьшить вероятность прямого попадания излучения в глаза используются разного рода абажуры, плафоны, отражатели, нанесение на стеклянную колбу рассеивающего покрытия. Кроме того в спектре свечения обычных ламп накаливания преобладают желтый и красный спектры, поэтому свет от таких ламп отличается от дневного света. Впрочем, полноценно заменить дневной свет не может ни одна лампа потому этот пункт можно считать общим практически для всех ламп.   Галогенные (галогеновые) лампы. Рисунок 2. Устройство галогенных ламп накаливания. 2а - низковольтная капсульная, 2b - с отражателем для встраиваемых светильников, 2с - под патрон с резьбой Эдисона 1 - Вольфрамовая нить (спираль). 2 - Стеклянная колба. 3 - Электроды. На рисунке обозначены красным и синим цветом условно (для наглядности). Обычно эти цвета используются для обозначения типа проводов, синий - для нулевого провода, красный для фазного провода, однако при подключении проводов к патрону, в который будет вставляться или вкручиваться лампа, соблюдать показанную на рисунке полярность не нужно. 4 - Контактная группа 5 - Отражатель (рефлектор). По принципу действия галогенные лампы очень похожи на обычные лампы накаливания, нить накаливания также изготавливается из вольфрама. Однако в инертном газе, наполняющем колбу, содержатся добавки галогенов (отсюда и название "галогенные лампы"), таких как йод, хлор, бром, фтор или их химических соединений. Например, йод вступает в реакцию с вольфрамом, образуя летучее соединение - йодид вольфрама. Йодид вольфрама, попадая на накаленную спираль, разлагается на йод и вольфрам, а так как максимальная температура там, где нить накаливания тоньше всего, то в таком месте чаще происходит разложение йодида. Таким образом нить накаливания частично восстанавливается и срок службы лампы продляется. Впрочем использование йода имеет и свои недостатки: йод вступает в реакцию не только с вольфрамом, но и с другими металлами, которые могут содержаться в колбе. Заменять йод другими чистыми галогенами - хлором, бромом или фтором - нецелесообразно, так как эти галогены еще более химически активны. Сейчас в галогеновых лампах все чаще используется бромистый метилен или бромистый метил. Преимущества галогенных ламп накаливания: Высокая надежность - однажды мне пришлось менять галогеновые лампы, прослужившие более 10 лет при очень активном режиме использования. И менять их пришлось не потому, что лампы перегорели, а потому, что за эти годы выгорел отражатель, из-за чего полезная яркость ламп уменьшилась. Заявляемый производителями срок службы галогеновых ламп 5000-8000 часов. Компактность - стеклянные колбы галогенных ламп редко превышают объем 1-1.5 см3. Даже если галогенная лампа выполнена в виде обычной лампы накаливания (рис. 2с), то внутри большой колбы можно увидеть основную маленькую, очень похожую на консольную (рис. 2а), в которой и находится нить накаливания. Да и в галогенных лампах для врезных светильников (рис. 2b) большую часть лампы занимает рефлектор. Галогенные лампы на сегодняшний день представляют собой практически максимальное разнообразие. На рисунке 2 можно увидеть только некоторые из возможных видов галогенных ламп. Лампы, используемые во врезных (встроенных) светильниках (рис. 2а и 2b) вставляются в специальные патроны. Галогенные лампы, выполненные в классическом виде (рис. 2с), вкручиваются в патроны с резьбой Эдисона. Для прожекторных ламп (на рисунке не показаны) применяются свои патроны. Галогенные лампы, используемые в автомобилях здесь не рассматриваются. Недостатки: Искажение видимого спектра - в галогенных лампах происходит небольшое поглощение светового излучения в желто-зеленой части спектра. Из-за этого свет галогеновых ламп явно искусственный, впрочем дизайнерами такая особенность галогеновых ламп используется как достоинство. Низкая эффективность - как и в обычных лампах накаливания в галогенных лампах в световую энергию преобразуется незначительная часть электрической энергии, остальная электрическая энергия превращается в тепловую. Газоразрядные лампы. Главное преимущество всех газоразрядных ламп по сравнению с лампами накаливания в их высокой эффективности. В световую энергию преобразуется до 30-40% электрической энергии. В газоразрядных лампах электрический ток течет не через проводник, точнее не только через проводник, как в лампах накаливания, а через пары металла (ртути или натрия) или инертный газ (неон, аргон, криптон или ксенон). Само собой, при обычном напряжении, температуре и давлении электрический ток через пары металла или газ пройти не может, а происходит это только во время электрического разряда. Чтобы электрический разряд произошел (зажглась дуга), нужно увеличить разницу потенциалов или силу тока, или повысить температуру электродов или испарить металл или изменить давление внутри лампы или изменить расстояние между электродами или скомбинировать эти методы. Такая вариативность позволила создать множество видов газоразрядных ламп. Наиболее известными из них являются: Обычные люминисцентные лампы (ГРЛНД). Люминисцентные лампы называются так потому, что в них используется люминофор. Стеклянные трубки люминисцентных ламп заполняются инертным газом и небольшим количеством ртути. Таким образом люминисцентные лампы относятся к газоразрядным ртутным лампам низкого давления, отсюда и аббревиатура - ГРЛНД. Устроены обычные люминисцентные лампы низкого давления следующим образом: Рисунок 3. Устройство и подключение обычной люминисцентной лампы с электромагнитным балластом. 1 - Вольфрамовая нить (спираль) электрода. Назначение электродов испускать электроны при нагреве. Чтобы электронов было больше, вольфрамовая спираль обрабатывается карбонатами или пероксидами (перекисями) щелочноземельных металлов. 2 - Стеклянная колба. Наполняется инертным газом, как правило аргоном под давлением 100-400 Па (0.001-0.004 атмосферы) и небольшим количеством ртути. 3 - Слой порошкообразного люминофора, как правило галофосфата кальция, активированного магнием и сурьмой. Люминофор наносится на внутреннюю поверхность стеклянной трубки и преобразует ультрафиолетовый спектр электрического разряда в видимый спектр излучения. Изменяя пропорции активаторов, получают различные оттенки при свечении ламп. Таким образом делают лампы белого света (ЛБ), холодно-белого цвета (ЛХБ), еще называемые медицинскими, лампы дневного света (ЛДЦ). И это далеко еще не все возможные названия, маркировки и оттенки ламп. Больше подробностей можно узнать здесь. Для получения цветных люминисцентных ламп используются специальные люминофоры или стеклянная колба окрашивается в соответствующий цвет. 4 - Диэлектрический цоколь. 5 - Электрические контакты. На рисунке обозначены красным и синим цветом условно (для наглядности). Обычно эти цвета используются для обозначения типа проводов, синий - для нулевого провода, красный для фазного провода, однако при подключении проводов к патронам люминисцентной лампы, соблюдать показанную на рисунке полярность не нужно, тем более, что это не так-то просто сделать, учитывая симметрию лампы. А вот дроссель и стартер подключать нужно правильно, но в большинстве случаев внутренняя электроразводка осветительного прибора уже выполнена. Так что единственное, что требуется от пользователя - это аккуратно вставить лампу в патрон. 6 - Дроссель (электромагнитный балласт, пускорегулирующий автомат (ПРА), балластное сопротивление индуктивности). 7 - Стартер (автоматический пусковой выключатель) 8 - Комнатный выключатель. Принцип действия люминисцентной лампы с электромагнитным балластом следующий: 1. Разогрев лампы Когда мы включаем выключатель (8) электрическая цепь замыкается, ток проходит через дроссель, стартер и электроды. Стартер как правило представляет собой небольшую газоразрядную лампу и конденсатор (на рисунке 3 устройство стартера не показано). При замыкании электрической цепи выключателем ток между электродами лампы проходить не может из-за достаточно большого сопротивления газа, а вот между электродами стартера возникает тлеющий разряд, при этом электроды стартера (неоновой лампы) нагреваются. Один или оба электрода стартера изготавливаются из биметаллических пластин, меняющих свою форму при изменении температуры. При нагреве до определенной температуры электроды замыкаются и начинают остывать, так как ток уже течет через замкнутые электроды стартера. Все это время вольфрамовые нити (1) электродов люминисцентной лампы при прохождении электрического тока нагреваются и начинают испускать электроны. Инертный газ внутри стеклянной колбы также нагревается и ртуть, содержащаяся в лампе, испаряется. 2. Срабатывание стартера Когда биметаллическая пластина-электрод стартера остывает и возвращается в исходное положение, электрическая цепь между электродами стартера размыкается и тут включается дроссель. 3. Создание дуги Для создания электрической дуги обычного напряжения в 220 Вольт не достаточно. Чтобы дуга зажглась, необходимо создать разницу потенциалов в несколько тысяч вольт. Для этого используется дроссель (6) - проволочная катушка, намотанная на сердечник. При включении выключателя электрический ток проходит через дроссель, при этом вокруг дросселя генерируется магнитное поле. Когда стартер (7) размыкает цепь, в катушке наводится мгновенное высокое напряжение. При этом всплеске напряжения возникает электрическая дуга между электродами и лампа начинает светиться. Конденсатор, подключенный параллельно лампе стартера, продляет время всплеска, и предотвращает возникновение дуги между электродами стартера. После зажигания дуги сопротивление лампы быстро падает и соответственно сила тока, проходящего через лампу начинает быстро возрастать. Чтобы лампа не перегорела, опять же используется дроссель. Обладая определенным сопротивлением, дроссель регулирует силу тока, проходящего через лампу и в данном случае выступает в роли балласта. Если дуга не зажглась, а это может происходить по разным причинам, то между электродами стартера опять возникает тлеющий разряд и процесс включения повторяется. После того, как зажглась дуга, необходимости в подогреве электродов нет, они могут спокойно остывать. Пока цепь будет замкнутой посредством дуги, лампа будет работать. Таким образом стартер, размыкая электрическую цепь нагрева электродов, значительно увеличивает ресурс работы люминисцентных ламп. 4. Основной режим работы - свечение После возникновения дуги электрический ток течет уже между электродами и лампа начинает работать в основном режиме. Электроны, перелетая от одного электрода к другому на высокой скорости сталкиваются с атомами ртути и выбивают электроны этих атомов на более высокую орбиту (или следующую энергетическую ступень). Когда электроны атомов ртути возвращаются на прежнюю орбиту, выделяется энергия в виде ультрафиолетового излучения. Ультрафиолетовое излучение, проходя через люминофор, возбуждает свечение люминофора в видимом спектре. Преимущества электромагнитного балласта: Простота конструкции и как следствие Низкая стоимость и  Относительно высокая надежность. Чем реже лампа будет включаться-выключаться, тем дольше она прослужит, как ни странно это звучит. Люминисцентные лампы подключенные с использованием электромагнитного балласта могут гореть многие годы. Срок службы люминисцентных ламп с использованием электромагнитного балласта 6000-12000 часов. Недостатки: Долгое включение - 1-5 сек в зависимости от напряжения в сети, температуры окружающей среды и степени износа лампы. Низкочастотное гудение дросселя (около 100 Гц). Чем старее дроссель, тем гудение громче. Возможное мерцание лампы. Большие размеры и вес дросселя, что непосредственно влияет на размеры светильника Уменьшение яркости при снижении температуры окружающей среды из-за уменьшения давления газа в стеклянной колбе (актуально для наружных осветительных приборов). При отрицательной температуре люминисцентную лампу с электромагнитным балластом вообще не включишь. Частично устранить эти недостатки помогает электронный балласт (электронный пускорегулирующий аппарат (ЭПРА)). Электронный балласт заменяет не только дроссель, но и стартер. Моделей электронных балластов много, одни включают лампу с заметной временной задержкой, как при использовании электромагнитного балласта, другие позволяют плавно изменять яркость люминисцентной лампы, третьи делают это практически мгновенно, в этом случае электроды вообще не нагреваются и дуга зажигается между холодными электродами. Подробное рассмотрение моделей ЭПРА не является темой данной статьи. Люминисцентные лампы могут быть изготовлены в виде трубки (линейные лампы), в виде окружности, буквы W или U. Для подключения таких ламп используются специальные патроны. В последнее время все большее распространение получают компактные люминисцентные лампы с встроенным электронным пускорегулирующим аппаратом, больше известные как эконом-лампы или энергосберегающие лампы. Такие лампы вкручиваются в обычный резьбовой патрон и потому замена ламп накаливания на люминисцентные лампы идет ускоренными темпами. За работой "экономных" ламп я наблюдаю с середины 90-х годов и должен сказать, что в наших условиях такие лампы не всегда работают так долго, как заявляют производители. Если напряжение в сети часто колебается, то лампы приходится менять каждые полгода-год и это уже далеко не экономный режим. Общий недостаток всех люминисцентных ламп - это наличие в лампах паров ртути, поэтому утилизация люминисцентных ламп - очень важная задача. Выбрасывать люминисцентные лампы в обычный мусорник для бытовых отходов ни в коем случае нельзя. К сожалению это правило и раньше не сильно-то соблюдалось, а сейчас и подавно. Если Вы нечаянно разбили люминисцентную лампу, то сразу обязательно проветрите помещение - пусть пары ртути выйдут. И хотя содержание ртути в люминисцентной лампе в сотни раз меньше, чем в обычном градуснике, все равно рисковать не надо. Ртутные лампы высокого давления (РЛВД). Ртутные лампы высокого давления используются в основном для наружного освещения, по причинам, изложенным ниже. Вариантов ртутных ламп также не мало, раньше выпускались двухэлектродные лампы, затем четырехэлектродные, сейчас все больше трехэлектродные. Рассмотрим принцип действия ртутной лампы высокого давления на примере четырехэлектродной лампы: Рисунок 4. Устройство ртутной лампы высокого давления. 1 - Разрядная колба (горелка), наполненная инертным газом, как правило аргоном и небольшим количеством ртути. Давление газа может достигать 100 КПа (1 атмосфера). Горелки изготавливаются из кварца или керамики.  2 - Основной электрод (катод). 3 - Зажигающий электрод (анод). 4 - Сопротивление для ограничения силы тока, проходящего через лампу. 5 - Стеклянная колба. На поверхность колбы с внутренней стороны может наноситься люминофор. 6 - Цоколь с резьбой Эдисона. При включении лампы в электрическую сеть между основными и зажигающими электродами, расположенными на близком расстоянии возникает тлеющий разряд. При этом электроды нагреваются, ртуть начинает испаряться. Так как расстояние между основными электродами намного больше, то сразу зажигания дуги между основными электродами, расположенными в противоположных концах разрядной колбы, не происходит. При разогреве электродов количество излучаемых электронов и положительных ионов увеличивается до тех пор, пока не происходит пробой изоляции инертного газа. При этом возникает тлеющий разряд между основными электродами который очень быстро переходит в дуговой разряд. Для ограничения силы тока, проходящего через лампу используются сопротивления (4), в двухэлектродных лампах используется дополнительно электромагнитный балласт. Разогрев ртутных ламп происходит достаточно долго - в течение 10 — 15 минут после включения. И чем холоднее на улице, тем время включения будет дольше. Лучше всего ртутные лампы работают в горизонтальном положении. Дуга в разрядной колбе генерирует мощное ультрафиолетовое излучение, а также видимое излучение фиолетового или голубого цвета. Если на внутреннюю поверхность стеклянной колбы нанесен люминофор, то ультрафиолетовое излучение преобразуется в видимый спектр. Ртутные лампы без люминофора часто используются в лечебных целях, так как ультрафиолетовое излучение убивает микробов и часто их называют просто кварцевыми или ртутно-кварцевыми. Неоновые лампы. Неоновые лампы используются в основном для рекламы, иногда в качестве дополнительного освещения, поэтому сильно углубляться в устройство неоновых ламп не будем. Неоновые лампы наполняются неоном, откуда и получили свое название. Чистый неон светится оранжевым цветом, добавки к неону других газов позволяют получить зеленые, красные, синие и белые оттенки. В стеклянные трубки неоновых ламп вставляются электроды, чем больше длина неоновой лампы, тем большим будет напряжение, при котором между электродами возникнет разряд, поэтому для неоновых ламп часто требуются повышающие трансформаторы. Для изготовления неоновых ламп практически любой формы никакого особенно дорогостоящего оборудования не требуется, поэтому даже в относительно небольших городах есть фирмы, занимающиеся изготовлением неоновых ламп и, в частости неоновой рекламы, самостоятельно, поэтому говорить о сроке службы неоновых ламп не приходится, он может быть разный. Натриевые лампы. Натриевые лампы являются самыми эффективными источниками света. Если для так называемых экономных или энергосберегающих ламп световая отдача составляет 80-120 Люмен на Ватт потребленной электроэнергии, то для натриевых ламп этот показатель составляет 140-160 Лм/Вт. Натриевые лампы бывают низкого давления (НЛНД) и высокого давления (НЛВЛ). В натриевых лампах низкого давления электрический разряд происходит в парах натрия, в горелки ламп высокого давления добавляют ртуть и ксенон. Как и ртутные лампы высокого давления, натриевые лампы используются в основном для наружного освещения, и не только из-за длительности выхода на полную световую мощность (10-15 минут), а и из-за смещения цветового спектра в сторону желтого цвета. Срок службы натриевых ламп может достигать 25000 часов. Металлогалогенные лампы (МГЛ). Металлогалогенные лампы высокого давления отличаются от ртутных газоразрядных ламп тем, что в разрядную колбу помимо инертного газа и ртути добавляются галогениды некоторых металлов, что позволяет корректировать спектр излучения. Световая отдача достигает 140-150 Лм/Вт. Время выхода на полную световую мощность 3-10 минут в зависимости от мощности лампы. Все остальные отличия в маркировке. Возможность создания различных цветовых оттенков позволяет применять металлогалогенные лампы как для внутреннего освещения, так и для наружного. Начиная с 90 годов прошлого века большое распространение получили ртутно-ксеноновые лампы, больше известные автомобилистам как ксеноновые лампы. Тем не менее эти газоразрядные лампы скорее нужно отнести к металлогалогенным лампам, а не рассматривать их как отдельный вид. Ксеноновые лампы с короткой дугой используются в основном в разного рода проекторах. Светодиодные лампы. На сегодняшний день светодиодные лампы являются самыми перспективными в плане экономии электроэнергии из-за максимально высокого КПД. Световая отдача светодиодных ламп достигает 100-200 Лм/Вт, в зависимости от мощности светодиодов и работы по увеличению светоотдачи ведутся постоянно. Светодиоды являются одним из видов полупроводниковых диодов, работающих по принципу использования p-n перехода. Рисунок 5. Устройство светодиода лампового типа. 1 - Кристалл полупроводника, в котором осуществляется p-n переход. 2 - Пластмассовая колба, защищающая кристалл и одновременно служащая линзой. От формы линзы зависит угол рассеивания излучаемого света 3 - Соединительный провод. 4 - Встроенный отражатель (рефлектор). Лампы, в которых используются светодиоды, могут оборудоваться дополнительными отражателями 5 - Анод. 6 - Катод. При прохождении электрического тока через p-n переход выделяется энергия. Параметры p-n перехода подбираются так, чтобы максимизировать выделение энергии в виде фотонов видимого спектра и минимизировать выделение тепла. Подбор соответствующего материала p-n перехода позволяет широко варьировать возможную цветовую гамму. Светодиоды являются твердотельными, не требующими газовых или вакуумных колб, и потому малогабаритными источниками света, работающими при малых напряжениях, начиная от 1-2 Вольт. Мощность светодиодов может составлять от 0.1 до 100 Вт. Обычно в светодиодных лампах, заменяющих обычные лампы, используется несколько штук или несколько десятков светодиодов по той причине, что сверхмощные светодиоды, способные в одиночку заменить обычную лампу, стоят слишком дорого. На сегодняшний день в светодиодных лампах наиболее широко используются светодиоды мощностью 0.2-0.3 Вт лампового типа диаметром 3, 5 или 10 мм по внешнему виду действительно напоминающие маленькую лампочку (рис. 5), чип-диоды SMD (surface mounted devices) приблизительно такой же мощности размерами приблизительно 4х4х3 мм и мощные светодиоды SMD, дополнительно оборудованные линзами и радиаторами для охлаждения кристалла. Преимущества светодиодных ламп: Высокая эффективность. В светодиодных лампах в световую энергию преобразуется до 50-80% электрической энергии, поэтому свет от светодиодных ламп максимально холодный в прямом смысле этого слова. Большое разнообразие. Высокая надежность - заявляемый производителями срок службы светодиодных ламп 50000-100000 часов. Безопасность для здоровья - в спектре излучения светодиодных ламп нет инфракрасного и ультрафиолетового излучения. Кроме того в составе ламп нет потенциально опасных для здоровья материалов - никакой ртути, галогенов и др. На сегодняшний день светодиодные лампы выпускаются в виде отдельных светодиодов для самостоятельного подключения, в виде классических ламп под патроны с резьбой Эдисона, в виде линейных люминисцентных ламп, в виде галогенных ламп для врезных светильников и в виде разнообразнейших осветительных шнуров, т.е. во всех возможных видах. Недостатки: Высокая цена. Конечно же цены на светодиодные лампы зависят и от мощности и от производителя. Чтобы немного сориентироваться в цене, можно рассматривать следующий показатель - если мощность лампы умножить на 2 то это и будет приблизительная цена лампы в долларах. Например, лампа мощностью 1 Ватт будет стоить около 2$, лампа мощностью в 5 Ватт - около 10$, а лампа мощностью 50 Вт - около 100$. Однакопри этом нельзя забывать, что эффективность светодиодных ламп намного больше, чем обычных ламп накаливания. Потускнение. При перегреве полупроводникового кристала диод потускнеет намного раньше, чем предполагалось, поэтому качественное теплоотведение в светодиодных лампах, особенно большой мощности - очень важная задача. Примечание: За 5 лет, с тех пор как была написана эта статья, цены на светодиодные лампы значительно упали, вплоть до 0.2$ за Ватт и скорее всего это еще не предел. Сейчас они уверено вытесняют с рынка люминисцентные энергосберегающие лампы. Возможно, какие-то виды ламп я не упомянул, но на первый раз, думаю, хватит.

doctorlom.com

---

•
  Металлоискатель своими руками из телефона из радиоприемника
•
  Микроволновка самсунг ошибка 5е починить самим
•
  Монтаж электрошкафов
•
  Не греет утюг
•
  Не поступает вода в посудомоечную машину электролюкс
•
  Авр схема 10 кв
•
  Цоколь у лампы
•
  Калькулятор онлайн ватты в амперы
•
  Ампер и ватт разница
•
  Схема подключения терморегулятора теплый пол
•
  Однофазный механический счетчик электроэнергии
