Напряжение прикосновения. Напряжение шага. Прикосновения напряжения


Напряжение - прикосновение - Большая Энциклопедия Нефти и Газа, статья, страница 1

Напряжение - прикосновение

Cтраница 1

Напряжение прикосновения будет минимальным, когда человек стоит непосредственно на заземлителе ( х0), это безопасный случай - человек не подвергается воздействию напряжения, хотя и находится под потенциалом заземлителя.  [1]

Напряжения прикосновения к трубопроводу на заводской территории и за ее пределами не должны превышать допускаемых значений по DIN 57141 и VDE 0141 / 7.76 [7]: при длительном воздействии ( т.е. не менее 3 с) должно быть С / в 65 В, а при кратковременном воздействии в зависимости от времени отключения t оно может быть более высоким, например при t0 2 и / 0 1 с соответственно не более 370 и 740 В. Если эти значения выдержать не удается, необходимы дополнительные мероприятия, например ношение изолирующей обуви или пользование защитными изолирующими подкладками. Особенно опасны условия, когда имеется возможность одновременного прикосновения к трубопроводу и к какому-либо заземлителю или заземленной части установки. При расстояниях менее 2 м во время проведения работ на трубопроводе заземлитель или заземленная часть установки должны быть закрыты электрически изолирующими полотнищами или плитами.  [2]

Напряжение прикосновения увеличивается по мере удаления от за-землителя, и за пределами зоны растекания тока оно равно напряжению на корпусе оборудования.  [4]

Напряжение прикосновения определяется значением тока, прохо - дящего через заземлитель и сопротивлением растеканию заземления.  [5]

Напряжение прикосновения - напряжение между двумя точками цепи тока, которых одновременно касается человек. Напряжение шага в настоящее время не нормируется.  [6]

Напряжение прикосновения - напряжение между двумя точками цепи тока, которых одновременно касается человек.  [7]

Напряжение прикосновения измеряется в контрольных точках, в которых эти величины определены расчетом при проектировании.  [8]

Напряжения прикосновения выше 40 В при однофазном КЗ на корпус имеют в обследованных установках 23 7 % приемников электроэнергии в промышленности и 48 7 % в строительстве.  [9]

Напряжение прикосновения - часть напряжения, которая приходится на человека в цепи замыкания.  [10]

Напряжение прикосновения - напряжение между двумя точками цепи тока, которых одновременно касается человек.  [11]

Напряжение прикосновения определяется как падейие напряжения в сопротивлении тела человека.  [13]

Напряжение прикосновения определяется как падение напряжения в сопротивлении тела человека.  [15]

Страницы:      1    2    3    4    5

www.ngpedia.ru

Напряжение прикосновения. Напряжение шага. — КиберПедия



В. Прикосновение к заземленным нетоковедущим частям, оказавшимся под напряжением.

Указанные части электроустановок (корпуса, оболочки, кабеля) могут оказаться под напряжением лишь случайно в результате повреждения изоляции. При случайном касании этих частей человек будет находиться под воздействием напряжения прикосновения.

Напряжение прикосновения - это напряжение между двумя точками цепи тока, которых одновременно касается человек (ГОСТ 12.1.009-76). При прикосновении человека к заземленному корпусу, имеющему контакт с одной из фаз, часть тока замыкания на землю проходит через человека, а если корпус не заземлен, то через человека проходит весь ток замыкания на землю (однополюсное прикосновение).

Величина напряжения прикосновения для человека, стоящего на грунте и коснувшегося оказавшегося под напряжением заземленного корпуса может быть определена как разность потенциалов руки (корпуса) и ноги (грунта) с учетом коэффициентов:

a1 - учитывающего форму заземлителя и расстояния от него до точки, на которой стоит человек;

a2 - учитывающего дополнительное сопротивление цепи человека (одежда, обувь) Uпр = Uзa1a2,

а ток, проходящий через человека

Наиболее опасным для человека является прикосновение к корпусу, находящемуся под напряжением и расположенному вне поля растекания.

Г. Включение на напряжение шага.

Напряжением шага (шаговым напряжением) называется напряжение между двумя точками цепи тока, находящихся одна от другой на расстоянии шага, на которых одновременно стоит человек (ГОСТ 12.1.009-76).

где b1 - коэффициент, учитывающий форму заземлителя;

b2 - коэффициент, учитывающий дополнительное сопротивление в цепи человека (обувь, одежда).

Наибольшее напряжение шага будет вблизи заземлителя и особенно, когда человек одной ногой стоит над заземлителем, а другой - на расстоянии шага от него. Если человек находится вне поля растекания на одной эквипотенциальной линии, то напряжение шага равно нулю.

Необходимо иметь в виду, что максимальные значения a1 и a2 больше таковых соответственно b1 и b2, поэтому шаговое напряжение значительно меньше напряжения прикосновения. Кроме того, путь тока «нога-нога» менее опасен чем путь «рука-рука». Однако имеется много случаев поражения людей при воздействии шагового напряжения, что объясняется тем, что при воздействии шагового напряжения в ногах возникают судороги и человек падает. После падения человека цепь тока замыкается через другие участки тела, а также человек может замкнуть точки с большими потенциалами.

Пример.

По территории завода был проложен временный гибкий кабель. Кабель лежал на пути перемещения ручной тележки, поэтому в этом месте он был прикрыт железным листом, при перемещении груженой тележки кабель был поврежден и одна из его жил была в соприкосновении с листом. В результате вокруг листа возникло шаговое напряжение.

Двое рабочих, толкавших тележку, получили электрический удар, от которого один упал, а второй с криком отскочил от тележки. Оба отделались испугом. Третий рабочий, шедший рядом и не касавшийся тележки, получил удар от шагового напряжения. Вначале он стал медленно приседать и затем, скорчившись, упал и умер.



cyberpedia.su

НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ

Поиск Лекций

НАПРЯЖЕНИЯ ПРИКОСНОВЕНИЯ И ШАГА

ЦЕЛЬ РАБОТЫ

Познакомить студентов с причинами, вызывающими появление напряже­ния прикосновения и напряжения шага, а также с условиями, влияющими на величину этих напряжений.

НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ

Напряжение прикосновения - это напряжение между двумя точками цепи тока, которых одновременно касается человек. Одной из этих точек чаще все­го бывает корпус электроустановки, на который может произойти замыкание одного из фазных проводов сети. Второй - земля (токопроводящий пол), на которой стоит человек.

В случае, когда электроустановка питается от сети с глухозаземленной нейтралью, на корпусах зануленных электроустановок может появиться на­пряжение и при замыкании фазы на землю [1].

Величина напряжения прикосновения зависит:

• от наличия связи между корпусом и землей, например, через железобетонный фундамент или заземляющее устройство;

• от места расположения заземлителя относительно корпуса электроустановки;

• от режима нейтрали источника питания;

• от вида заземления.

Снизить величину напряжения прикосновения можно, заземлив корпус электроустановки.

Защитное заземление является основной защитной мерой в электроуста­новках напряжением до 1000 В с изолированной нейтралью и в электроуста­новках выше 1000 В с любым режимом нейтрали.

Если в трехфазной трехпроводной сети с изолированной нейтралью про­изошел пробой изоляции фазного провода на корпус заземленного электропо­требителя, то человек, стоящий на грунте и касающийся корпуса окажется под действием напряжения прикосновения, определяемого следующим образом:

UПР= ,

или

UПР= ,

где - потенциал заземлителя, определяющий потенциал корпуса элект­ропотребителя; - потенциал поверхности грунта в том месте, где стоит че­ловек; - коэффициент, называемый коэффициентом напряжения прикосно­вения, учитывающий форму потенциальной кривой:

.

На рис. 1 показаны три электропотребителя, корпуса которых подсоеди­нены к одиночному заземлителю RЗ.

Потенциалы на поверхности грунта при замыкании на корпус любого по­требителя распределяются по кривой 1. Так как корпуса электрически связаны между собой заземляющим проводом, то их потенциалы одинаковы и равны ф3.

Для человека, стоящего над заземлителем, напряжение прикосновения равно нулю. По мере удаления от заземлителя (точка X2) напряжение прикос­новения возрастает и в точке XЗ на удалении 20 м и более напряжение прикос­новения равно потенциалу заземлителя .

Следовательно, напряжение прикосновения зависит от закона изменения потенциала на поверхности грунта и расстояния между человеком и заземлителем. Общая закономерность следующая: чем дальше от заземлителя нахо­дится электропотребитель, тем больше UПР и наоборот (рис. 1).

Выражение для напряжения прикосновения справедливо лишь при усло­вии, что контакт человека с корпусом электроустановки и землей (полом) иде­альный, т.е. отсутствуют контактные сопротивления.



Рис. 1 . Напряжение прикосновения при одиночном заземлителе:

1 - распределение потенциалов на поверхности грунта;

2 - изменение напряжения прикосновения в зависимости от расстояния до заземлителя

Однако контактное сопротивление тела человека с землей (или сопротив­ление растеканию тока у основания ног Rос, как его часто называют) в ряде случаев имеет достаточно большое значение, и им, как правило, пренебрегать нельзя.

Следовательно, разность потенциалов равная оказывается приложенной не только к сопротивлению тела человека Rh, но и к последова­тельно соединенному с ним сопротивлению основания Rос, на котором стоит человек (рис. 2).

.

Так как Ih =UПР/ Rh, то подставив значение тока в вышеприведенное выра­жение получим

( UПР/ Rh)( ),

откуда определим напряжение прикосновения с учетом падения напряжения в сопротивлении растеканию основания.

Uпр=

или

Uпр=

где - коэффициент напряжения прикосновения, учитываю­щий падение напряжения на сопротивлении растеканию основания, на кото­ром стоит человек.

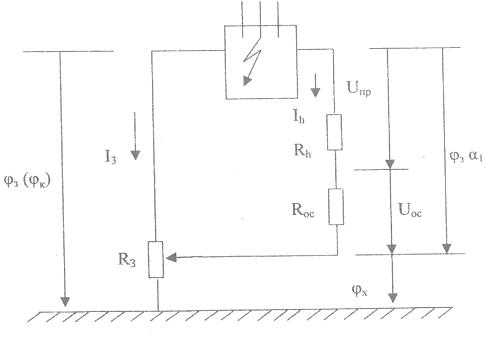

Рис. 2. Расчетная схема для определения напряжения прикосновения

Сопротивление растеканию основания, на котором стоит человек, можно определить следующим образом.

Если площадь подошвы одной ноги принять равной 0,0225 м2, то диаметр (d) эквивалентного ей диска будет равен 0,17м, а сопротивление растеканию тока составит ([3], табл. 3.1, п.9):

Сопротивление растеканию основания, т.е. сопротивление растеканию обоих ног человека, будет равно:

Подставив это значение в выражение для получим:

НАПРЯЖЕНИЕ ШАГА

Напряжением шага называется напряжение между двумя точками цепи тока, находящимися одна от другой на расстоянии шага, на которых одновре­менно стоит человек (рис. 3):

UШ= ,

где х, х + а - расстояние 1 и 2-й точек на поверхности земли, в которых нахо­дятся одновременно ноги человека, от заземлителя; а - длина шага, принимае­мая равной 0,8 м (предполагается, что человек движется по направлению к заземлителю или от него).

Поскольку и являются частями потенциала заземлителя , раз­ность их также есть часть этого потенциала. Поэтому

UШ=

где - коэффициент напряжения шага, учитывающий форму потенциальной кривой:

Рис. 3. Напряжение шага

Разность потенциалов между двумя точками, на которых стоит человек, т.е , делится между сопротивлением тела человека и последователь­но соединенным с ним сопротивлением растеканию основания Roc. (рис. 4). В данном случае сопротивление основания складывается из двух последова­тельно соединенных сопротивлений растеканию тока у ног человека: Roc=2RH=



Рис. 4. Расчетная схема для определения напряжения шага с учетом падения напряжения в сопротивлении основания, на котором стоит человек



Следовательно, как видно непосредственно из рис. 4,б, напряжение, при­ложенное к телу человека:

U`Ш= , , U`Ш=

где - коэффициент напряжения шага, учитывающий падения напряжения в сопротивлении растекания основания, на котором стоит человек:

poisk-ru.ru

напряжение прикосновения - это... Что такое напряжение прикосновения?

 напряжение прикосновения

Напряжение прикосновения

Напряжение, появляющееся на теле человека при прикосновении к двум точкам цепи тока, в том числе при повреждении изоляции между частями электроустановок, которых одновременно касается человек

Напряжение прикосновения

Напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека

41 Напряжение прикосновения

[195-05-11]

Напряжение между проводящими частями при одновременном прикосновении к ним человека или животного.

Примечание - На значение напряжения прикосновения может существенно влиять сопротивление тела человека или животного, находящегося в контакте с проводящими частями. Возможно при ненормальном режиме работы.

напряжение прикосновения: Напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного.

[1, пункт 1.7.24]

напряжение прикосновения

(conventional prospective touch voltage limit)

Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях.

3.11.36 напряжение прикосновения : Напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека.

3.11 напряжение прикосновения: Напряжение между двумя открытыми проводящими частями при одновременном прикосновении к ним человека или животного, а также напряжение между открытой проводящей частью, к которой прикасается человек или животное, и местом на поверхности локальной земли или проводящего пола, на котором стоит человек или животное.

20. Напряжение прикосновения

Напряжение между двумя точками цепи тока, которых одновременно касается человек

3.10 напряжение прикосновения: Напряжение (эффективное) между открытыми проводящими частями при одновременном прикосновении к ним животного, а также открытой проводящей частью, к которой прикасается животное, и землей или проводящим полом в месте, где находятся ноги животного.

Примечание - На значение напряжения прикосновения может влиять полное сопротивление тела животного, а также сопротивление растеканию тока с ног животного в землю (в электропроводящий пол).

3.29 напряжение прикосновения: Напряжение между двумя открытыми проводящими частями при одновременном прикосновении к ним человека или животного, а также напряжение между открытой проводящей частью, к которой прикасается человек или животное, и местом на поверхности локальной земли или проводящего пола, на котором стоит человек или животное.

3.1.5 напряжение прикосновения (touch voltage) Ut: Напряжение, появляющееся при повреждении изоляции, между одновременно доступными частями [МЭС 826-02-02].

3.27 Напряжение прикосновения - напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в том числе при повреждении изоляции.

Напряжение прикосновения

Напряжение между двумя точками цепи тока, которых одновременно касается человек

ГОСТ 12.1.009-76

3.27 Напряжение прикосновения - напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в т. ч. при повреждении изоляции.

3.1.46 напряжение прикосновения: Напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного

Словарь-справочник терминов нормативно-технической документации. academic.ru. 2015.

  • напряжение при растяжении
  • Напряжение пробоя ионного разрядника

Смотреть что такое "напряжение прикосновения" в других словарях:

  • напряжение прикосновения — Напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, входящих в электрическую цепь, в том числе при повреждении изоляции. [ГОСТ Р 50669 94] напряжение прикосновения Напряжение… …   Справочник технического переводчика

  • НАПРЯЖЕНИЕ ПРИКОСНОВЕНИЯ — напряжение, появляющееся в теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в т. ч. при повреждении изоляции …   Российская энциклопедия по охране труда

  • Напряжение прикосновения — 1.7.24. Напряжение прикосновения напряжение между двумя проводящими частями или между проводящей частью и землей при одновременном прикосновении к ним человека или животного... Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав …   Официальная терминология

  • Напряжение прикосновения — English: Touch voltage Напряжение между двумя точками цепи тока, которых одновременно касается человек (по ГОСТ 12.1.009 76) Напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей …   Строительный словарь

  • ожидаемое напряжение прикосновения — (prospective touch voltage): Напряжение между доступными одновременному прикосновению проводящими частями, когда человек или животное их не касаются. Источник: ГОСТ Р МЭК 60050 826 2009: Установки электрические. Термины и определения …   Словарь-справочник терминов нормативно-технической документации

  • допустимое напряжение прикосновения — Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. [ГОСТ Р МЭК 60050 195 2005] [ГОСТ Р МЭК 60050 826 2009] EN conventional touch voltage limit… …   Справочник технического переводчика

  • допустимое напряжение прикосновения — (conventional prospective touch voltage limit) Максимальное значение ожидаемого напряжения прикосновения, продолжительность воздействия которого не ограничивается при определенных внешних условиях. Источник: ГОСТ Р МЭК 60050 826 2009: Установки… …   Словарь-справочник терминов нормативно-технической документации

  • Ожидаемое напряжение прикосновения — напряжение между одновременно доступными прикосновению проводящими частями, когда человек или животное их не касается... Источник: Приказ Минэнерго РФ от 08.07.2002 N 204 Об утверждении глав Правил устройства электроустановок (вместе с Правилами… …   Официальная терминология

  • ожидаемое напряжение прикосновения — Напряжение между одновременно доступными проводящими частями, когда человек или животное их не касается. [ГОСТ Р МЭК 60050 195 2005] [ГОСТ Р МЭК 60050 826 2009] EN prospective touch voltage voltage between simultaneously accessible conductive… …   Справочник технического переводчика

  • (действующее) напряжение прикосновения — 3.5 (действующее) напряжение прикосновения [(effective) touch voltage]; Ut:Напряжение между проводящими частями при одновременном прикосновении к ним человека или животного. Источник …   Словарь-справочник терминов нормативно-технической документации
