Как правильно выполнить монтаж электропроводки своими руками. Правила монтажа электропроводки


Правила монтажа электропроводки своими руками

Правила монтажа электрической проводки

Как правильно сделать электрическую проводку? Такой вопрос часто возникает во время ремонта или строительства собственного жилья. И ответ на него не так уж прост, как кажется на первый взгляд.

Ведь правила монтажа зависят от типа поверхности по которой будет пролегать проводка, типа самой проводки и конечно ваших пожеланий. Поэтому дабы облегчить вам работу и обезопасить от ошибок давайте разберем этот вопрос более подробно.

Типы электропроводки

Прежде всего остановимся на возможных вариантах электропроводки. Их может быть два – открытый и скрытый способ. Каждый из этих вариантов будет удачным решением для разных поверхностей поэтому давайте разберем каждый из них отдельно.

Скрытая проводка

Начнем с наиболее распространенной в панельных домах (см. Расположение проводки в панельном доме) – скрытой проводки. Она монтируется под слоем штукатурки в специальных бороздах – штробах. Главным ее преимуществом является полная скрытость от глаз. Ну а главным недостатком сложность монтажа, ввиду необходимости приложения тех самых штробах, и низкая ремонтопригодность.



Скрытая проводка

Итак:

  • Обычно скрытую электропроводку монтируют в зданиях, выполненных из несгораемых материалов – кирпич, пеноблок, бетон и тому подобное. К скрытой относится проводка, выполненная под слоем штукатурки, в стяжке или под подвесными потолками.
  • Скрытую электропроводку запрещается прокладывать в вентиляционных шахтах или каналах, в температурных швах панельных домов, а также во влажных и особо влажных помещениях.
  • Скрытая проводка под подвесными потолками, согласно п.7.1.38 ПУЭ должна выполняться в стальных трубах или гофрах (см. Металлическая труба для электропроводки: где и как использовать). При этом должна быть обеспечена возможность ее полной замены как на видео.
  • Если же скрытая электропроводка применяется в домах, выполненных из сгораемых материалов, то здесь все немного сложнее. Ведь в этом случае для защиты от распространения пожара проводка должна быть заключена в стальную трубу или гофру по всей длине.

Открытая проводка

Правила прокладки электропроводки открытого типа немного жёстче. Ведь преимущественно применяют во влажных помещениях и зданиях, изготовленных из горючих материалов.

Главным ее преимуществом является высокая ремонтопригодность. А вот недостатком является испорченный внешний вид помещений, хотя при должном желании эту проблему можно завуалировать.

Открытая проводка в трубах

Итак:

  • Согласно п.2.1.4 ПУЭ открытая проводка может быть проложена непосредственно по стенам, потолкам и любым другим элементам строительных конструкций. При этом прокладка может осуществляться при помощи тросов, изоляторов, металлических или пластиковых рукавов, в плинтусах, в лотках или коробах и даже свободным подвешиванием.
  • Открытая проводка по сгораемым конструкциям должна выполняться в несгораемой оболочке (металлических трубах, коробах (см. Как собрать короб для проводов металлический) или гофре). По несгораемым поверхностям инструкция допускает прокладывать проводку вообще без защиты, либо в защите из пластика. Которая должна защищать только от механических повреждений.

Обратите внимание! Для промышленных предприятий защита открытой проводки на уровень до 1,5 метра от уровня пола или площадки является обязательной.

  • Открытая проводка должна иметь обязательную защиту при пересечении ее или прокладки рядом с трубопроводами. Так согласно п. 2.1.56 ПУЭ если расстояние между проводом и трубопроводом меньше чем 25 см, то провод должен иметь защиту от механических повреждений.
  • Провода не должны соприкасаться с трубопроводами. Наименьшее допустимое расстояние до трубопроводов составляет 5 см, а до труб, содержащих легковоспламеняющиеся газы или жидкости, не менее 10 см.

Открытая проводка в деревянном доме

  • При прокладке проводов в коробах нельзя забывать о возможном скоплении пыли. Поэтому для глухих коробов согласно п. 2.1.61 ПУЭ суммарное сечение проводов должно быть не более 35% от сечения короба в свету. Для коробов с крышками этот норматив составляет 40%. Из-за этого цена монтажа проводки в коробах сильно возрастает.

Монтаж электропроводки

Монтаж электропроводки может выполняться как внутри помещений, так и снаружи. Правила монтажа несколько отличаются поэтому давайте рассмотрим их отдельно.

Внутренняя электропроводка

Внутренней электропроводкой называется вся проводка, проложенная внутри зданий и сооружений. К ней относится в том числе проводка проложенная в подвалах и на чердаках.

  • Прежде всего следует знать, что согласно п.7.1.34 ПУЭ вся проводка внутри помещений должна быть медной. СНиП допускал применение алюминиевой проводки раньше, но с 2001 года стандарты изменились.
  • Вторым важным параметром является сечение проводки. Оно рассчитывается в зависимости от нагрузок, но табл.7.1.1 ПУЭ устанавливает и минимально допустимое сечение проводов (см. Выполняем расчет сечения провода по мощности). Так для групповых линий оно составляет 1,5 мм2, а для вводного кабеля от этажного щитка составляет 2,5 мм2.
  • Согласно п.7.1.36 ПУЭ вся проводка внутри помещений для однофазной сети должна быть трехпроводной. Из которых одна жила является фазной, вторая нулевой и третья защитной.

Обратите внимание! Для трехфазной сети нормой является пяти проводная сеть. Где три провода фазные, один нулевой и один защитный.

  • Кроме того, следует помнить, что не допускается объединение нулевого и защитного провода, а также крепление их одним креплением. Объединение этих проводов из разных групп так же не допускается.

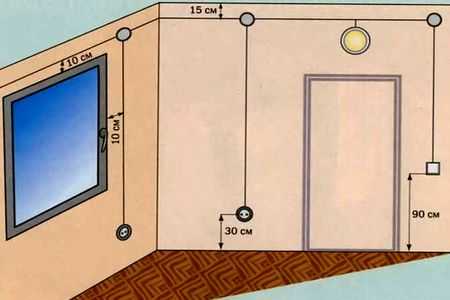

На фото представлены негласные нормы монтажа электропроводки

  • Перед тем как правильно сделать электропроводку на кухне вы должны правильно распределить нагрузки по группам. При этом тип электропроводки для кухни согласно п.7.1.39 ПУЭ должен быть таким же, как и в жилых комнатах.
  • В ваннах, санузлах и подобных помещениях электропроводку можно монтировать скрытым способом. При этом следует помнить, что применение стальных труб или гофр для защиты от механических повреждений в таких помещениях не допускается.
  • Что касается негласных правил, то для внутренней электропроводки они тоже существуют. Прежде всего это прокладка групповых линий. Обычно их монтируют на расстоянии 20 см от потолка. Это не касается групповых линий, проложенных в стяжке.
  • Ответвления к розеткам и выключателям не должны иметь углов отличных от 90⁰. В противном случае во время ремонта помещений легко повредить скрытую проводку.

Наружная электропроводка

Наружной электропроводкой называется вся проводка, проложенная вне помещений. Сюда относятся и электроприемники подключенные к групповым внутренним сетям.

Правила монтажа наружной проводки

Итак:

  • Если вы собрались монтировать наружную электропроводку своими руками, то прежде всего вы должны знать, что по крышам зданий электропроводку монтировать не допускается. Допускается делать ввод в здание через крышу и то через стальные трубы, которые обеспечивают высоту не менее 2,5 метров от крыши.
  • Строго нормируется и провес проводов над дорогами. Он должен быть в нижней точке не меньше 6,5 метров. Не над проезжей частью он должен быть не меньше 3,5 метров.
  • Что касается непосредственно монтажа, то запрещена прокладка провода в стальных трубах под землей. Если же стальные трубы или гофры применяются для монтажа по фасадам зданий, то должны быть приняты меры, препятствующие скоплении внутри влаги, в том числе и конденсата.
  • Что касается монтажа проводки по фасадам зданий, то здесь существует целый перечень ограничений. Все они сведены в п.2.1.75 ПУЭ в таблицу.
  • Из негласных правил монтажа наружной проводки можно отметить только стремление к минимизации контактных соединений вне помещений. При этом те контактные соединения, которые выполнены вне зданий, должны быть смонтированы в специальных коробах с защитой не менее IP А доступ к этим соединениям должен быть максимально облегчен.

Вывод

Как видите правила электропроводки в панельном доме или загородном домике не так уж сильно отличаются. Главное отличие — это тип используемой проводки. Поэтому еще на стадии проектирования важно правильно определиться с приоритетами и тогда монтаж не влетит вам в копеечку, а потраченные усилия обеспечат надежную и безаварийную работу вашей электрической сети.

elektrik-a.su

Требования к электропроводке в частном доме и квартире

Перед тем, как приступать к монтажу электропроводки своими руками, нужно изучить требования, предъявляемые к ней. На сегодняшний день в ГОСТ, ПУЭ и СНиП обговаривается множество моментов, связанных с электромонтажом в жилых и нежилых зданиях. Сейчас мы постараемся рассмотреть наиболее современные требования к электропроводке в частном доме и квартире. Сразу же хотелось бы отметить, что некоторые пункты отсутствуют в нормативных документах либо трактованы немного по-другому. В целях пожарной и электробезопасности и с учетом опыта мы внесли несколько собственных правил, которые рекомендуем учитывать.

Электромонтажные работы

Итак, на сегодняшний день предъявляются требования непосредственно к монтажу электропроводки, а также к выбору сечения кабеля, номиналов защитной автоматики и способа соединения проводов. Подробно рассмотрим, что об этом говорится в нормативных документах.

Начнем именно с требований, предъявляемых к монтажу электрики, т.к. на основании этих пунктов вы сможете определиться со способом прокладки кабеля и выбором необходимых для этого материалов.

  1. Электроснабжение жилого дома должно производиться от сети с напряжение 220 либо 380 Вольт. При этом система заземления должна быть TN-C-S.
  2. Монтаж открытой проводки допускается выполнять в специальных кабель-каналах, лотках или же электротехнических плинтусах. В сырых помещениях (к примеру, банях) и деревянных домах можно монтировать электропроводку на изоляторах.
  3. Прокладка скрытой электрики производиться в перекрытиях, пустотах строительных конструкций (в многоквартирных домах), а также непосредственно в стенах. Главное требование – при скрытом электромонтаже кабельная линия должна проходить по несгораемым конструкциям. Особенно это актуально при монтаже электропроводки в деревянном доме и бане.
  4. Для электромонтажа нужно использовать кабель с медными жилами. Алюминиевые провода допускаются для подключения электричества от столба к дому.
  5. Если кабель либо провод имеет защитную оболочку, его можно проводить через стены без применения трубок либо металлических втулок.
  6. Незащищенные изолированные провода (без дополнительной оболочки) допускается прокладывать через наружные стены в трубах из полимерных материалов. При этом в сухих помещениях на конец трубы нужно обязательно установить изолирующую втулку. В сырых помещениях для оконцевания нужно использовать специальную воронку (согласно СНиП 31-02).
  7. Согласно ПУЭ незащищенные изолированные провода запрещается проводить открыто по поверхности потолка и стен. Также согласно требованиям, данные проводники нельзя прокладывать в пустотах панелей квартир и скрытым способом под слоем штукатурки. Монтаж изолированной незащищенной электропроводки допускается производить на изоляторах, в пластиковых коробах, гофре, металлических трубах.
  8. Запрещается проводить фазный и нулевой провод в разных стальных трубах, если длительный ток нагрузки больше чем 25А.
  9. Прокладывать проводку нужно только строго вертикально и горизонтально. Монтаж электрики по самому кратчайшему пути не только нарушает общие требования электромонтажа, но и ставит вашу жизнь под угрозу (увеличивается шанс попасть в электропроводку при сверлении стен).
  10. Квартирный щиток, собственно как и сам счетчик электроэнергии, нужно устанавливать на высоте 80-170 см от пола, что предотвратит доступ детей к электрощитку, а также случайные механические повреждения. Об остальных требованиях к установке электросчетчика вы можете узнать в нашей соответствующей статье.
  11. Запрещается прокладывать электропроводку по нагреваемым поверхностях, в том числе вблизи каминов, дымоходов и печей. Особенно это требование актуально для бань и саун.
  12. Производить электромонтажные работы можно при температуре не ниже -15° С.
  13. Номинал розеток должен быть 16А и выше, при этом все розетки обязательно должны иметь заземление.
  14. Во влажных помещениях степень защиты розеток от влаги и пыли должна быть не ниже IP44. Это требование актуально для ванных комнат, бань, кухонь (если розетка установлена возле мойки) и даже чердачных помещений.
  15. Минимальная высота установки розеток от пола должна составлять 30 см.
  16. На каждую комнату должно приходиться не менее одной точки освещения. При этом требование к наружному освещению – хотя бы по одному светильнику должно приходиться на каждый выход из дома, гаража, остальных построек.
  17. На ванную комнату и санузел должна идти отдельная линия электропроводки от щитка, защищенная не только автоматическим выключателем, но и УЗО на 30 мА.
  18. Домашняя сеть должна состоять как минимум из трех групп: освещение, розетки и отдельная линия для подключения варочной поверхности и духового шкафа. Если предусмотрены еще мощные потребители электроэнергии (к примеру, электрический котел), для его питания также нужно предусмотреть отдельную линию.
  19. При монтаже электропроводки в полу нужно соблюдать важное требование – допускается не более двух поворотов кабеля под прямым углом. Особенно это актуально при прокладке электрики в стяжке.
  20. При креплении подрозетников в стене запрещается использовать монтажную пену (из соображений пожарной безопасности). Лучше использовать для установки подрозеткников алебастр.
  21. При подземной прокладке проводки не допускается вести электрическую линию под фундаментом.
  22. Нельзя штробить перекрытия, а также несущие стены, представленные панелями (имеют внутри пустоты).
  23. Над ванной запрещается производить установку светильников бра. Дело в том, что раскаленная лампа при контакте с водой может лопнуть.
  24. Согласно требованиям пожарной безопасности в деревянных домах нужно использовать негорючий кабель с низким выделением дыма, например, ВВГнг-LS.
  25. Категорически запрещается использовать провод ПУНП для монтажа электрической проводки. Чем опасен провод ПУНП, вы можете узнать в нашей статье.

Вот и все основные требования, предъявляемые непосредственно к электромонтажу в частном доме и квартире. Как вы видите, большая часть запретов распространяется на деревянные постройки. С кирпичными домами дела обстоят гораздо проще.

Соединение проводов и выбор их сечения

Также хотелось бы выделить несколько основных запретов, которые указаны в правилах ПУЭ относительно соединений электропроводки. Итак:

  1. Место ответвления провода (либо соединения) не должно подвергаться механическому воздействию. Изоляция в месте соединения/ответвления не должна уступать техническими характеристиками целой изоляции этих же проводников.
  2. Провода, которые буду прокладываться внутри стен, должны иметь запас для подключения электрических точек (светильников, розеток и т.д.), а также соединения между собой в распределительных коробках не менее 5 см.
  3. Производить коммутацию жил в трубах запрещено. Все соединения должны выполняться в негорючих распределительных коробках, доступ к которым должен быть свободен.
  4. Согласно ПУЭ использовать скрутки категорически запрещается. Пайку лучше обходить стороной. Из предпочтительных способов соединения жил рекомендуем останавливаться на таких, как быстрозажимные клеммы WAGO, колпачки СИЗ, сварка, опрессовка гильзами.
  5. Соединять алюминий с медью допускается только с помощью клеммных колодок.

Это мы предоставили основные требования к соединениям электропроводки в жилых и производственных помещениях. Рекомендуем ознакомиться с таблицей, в которой указаны минимальные сечения жил для электромонтажных работ (п. 2.1.14 ПУЭ):

Также нужно правильно выбрать сечение кабеля, ориентируясь на мощность электроприборов в доме либо квартире. Подробно про расчет сечения кабеля по мощности и току вы можете узнать в нашей соответствующей статье.

Напоследок советуем просмотреть полезное видео по теме:

Вот и все современные требования к электропроводке в частном доме и квартире. Как вы видите, существует достаточно много нюансов, которые нужно учитывать, чтобы все сделать правильно, а главное – безопасно. Напоследок рекомендуем ознакомиться с типичными ошибками при электромонтаже.
