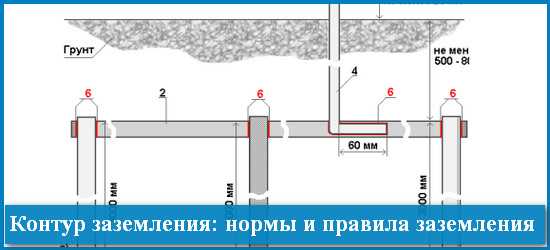

Контур заземления: нормы и правила заземления. Полоса заземления размеры по пуэ

Контур заземления | Заметки электрика

Здравствуйте, дорогие гости сайта «Заметки электрика».

Сегодня я расскажу Вам про контур заземления, для чего он необходим и как правильно выполнить его монтаж своими руками.

Покупая дачные участки для строительства домов и коттеджей, мы должны получить разрешение от энергоснабжающей организации на присоединение определенной мощности. И на данном этапе практически у всех возникает проблема с электромонтажом контура заземления, т.к. в технических условиях на электроснабжение дома он обязателен.

Также он необходим при реконструкции старой электропроводки. Более подробно об организации электропроводки в своем доме читайте в статье: электропроводка в деревянном доме.

Что такое контур заземления?

Для начала давайте разберемся, что такое заземление?

Заземление — это ЗУ (заземляющее устройство), предназначенное для электрического соединения с «землей» различных заземляемых частей электрооборудования.

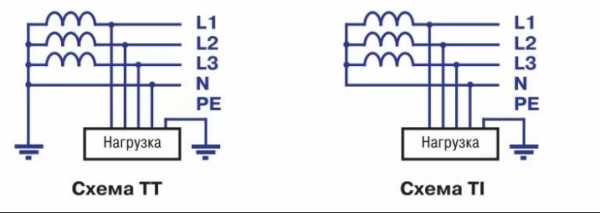

Для каждой системы заземления (TN-C, TN-C-S, TN-S, TT и IT) существуют свои требования к сопротивлению заземляющего устройства (переходите по ссылкам соответствующих систем заземления и знакомьтесь).

Сопротивление ЗУ очень сильно зависит от:

типа грунта
структуры грунта
состояния грунта
глубины залегания электродов
количества электродов
свойств электродов

Контур заземления — это и есть, соединенные между собой, горизонтальные и вертикальные электроды, которые заложены на определенной глубине в грунте Вашего участка.

Все вышеописанные свойства грунта определяются его сопротивлением растекания тока. И чем это сопротивление меньше, тем лучше для монтажа контура заземления.

Грунты, идеально подходящие для монтажа контура заземления:

торф
суглинок
глина с высокой влажностью

Грунты, подходящие для монтажа контура заземления

Грунты, не подходящие для монтажа контура заземления:

Грунты, не подходящие для монтажа контура заземления

В зависимости от условий окружающей среды, даже один и тот же тип грунта может иметь разные свойства.

Поэтому производить монтаж контура заземления необходимо осознанно, а выбор количества и длины заземляющих электродов рассматривать по конкретному случаю.

В данной статье я опишу Вам самый распространенный и простой способ монтажа контура заземления. Существуют и более современные способы, например, модульно-штырьевая система заземления. Но к ним мы вернемся в других моих статьях. Чтобы не пропустить новые выпуски статей, подпишитесь.

Подготовка

Выбираем место для установки и монтажа заземляющего устройства.

Рекомендую выбирать место для заземления вблизи вводного распределительного устройства (сборки) Вашего дома.

Согласно ПУЭ (п.1.7.111), искусственные вертикальные и горизонтальные заземлители (электроды) должны быть либо медными, либо из черной или оцинкованной стали. Также их поверхность не должна быть окрашена.

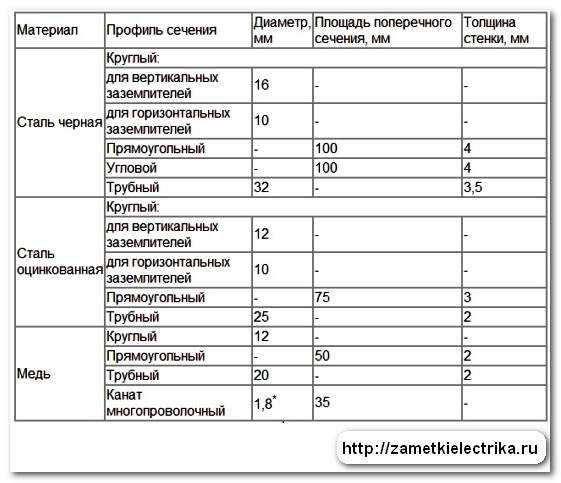

Вот таблица (ПУЭ, табл.1.7.4) рекомендуемых размеров вертикальных и горизонтальных заземлителей (электродов) и заземляющих проводников для прокладки в земле:

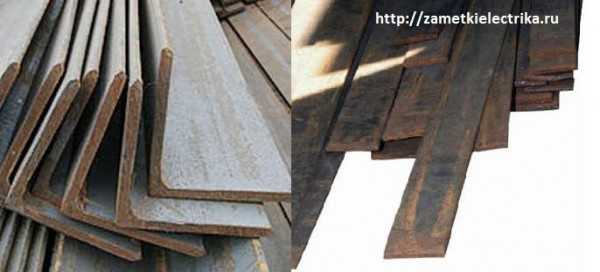

В качестве вертикальных и горизонтальных заземлителей (электродов) мы используем:

стальной уголок размером 50х50х5 (мм) с поперечным сечением 480 (кв.мм)
стальную полосу размером 40х4 (мм) с поперечным сечением 160 (кв.мм)

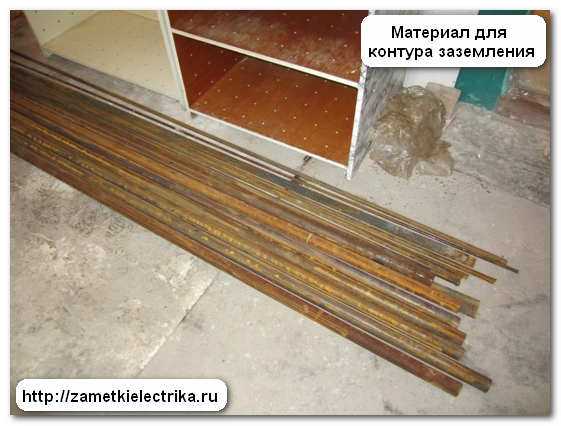

Материалы для контура заземления

Вот мои заготовки материала для монтажа контура заземления для повторного заземления PEN-проводника жилого многоквартирного дома и дальнейшего его разделения: на защитный проводник РЕ и нулевой рабочий проводник N.

Монтаж контура заземления

Теперь нам необходимо взять лопату и выкопать траншею в виде треугольника с размерами (3 х 3 х 3) метра. Можно выкопать траншею в виде прямой линии длиной порядка 4-5 метров. Последнее время мы именно так и делаем.

Ширина траншеи составляет 0,3-0,5 метра, а глубина 0,5-0,8 метра.

Траншея для контура заземления

В вершины данного треугольника забиваем кувалдой стальной уголок (вертикальные заземлители) длиной 2,5-3 метра. Вместо кувалды можно использовать специальные буры. Если траншея у Вас выкопана в виде прямой линии, то забиваем вертикальные электроды в количестве 4-5 штук через каждый метр.

Чтобы легче забивать стальные уголки в землю, заострите их концы болгаркой.

Забиваем стальные уголки (вертикальные электроды) не полностью, а оставляем около 20 (см). Затем с помощью сварочного аппарата привариваем к нашим стальным уголкам по периметру треугольника или прямой линии горизонтальную стальную полосу, идущую в силовой электрический щиток на шину РЕ (ГЗШ).

Проводник, который соединяет заземляющее устройство с заземляющей частью электроустановки (вводным распределительным устройством или сборкой), называется заземляющим.

В нашем примере в качестве заземляющего проводника применяется стальная полоса размерами 40 х 4 (мм), что удовлетворяет требованиям ПУЭ.

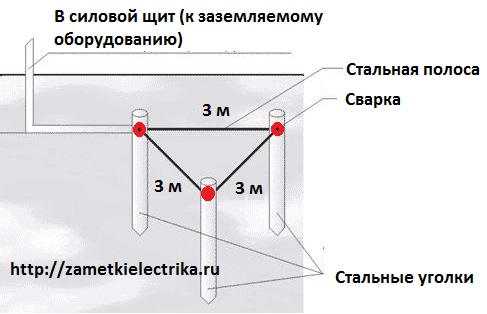

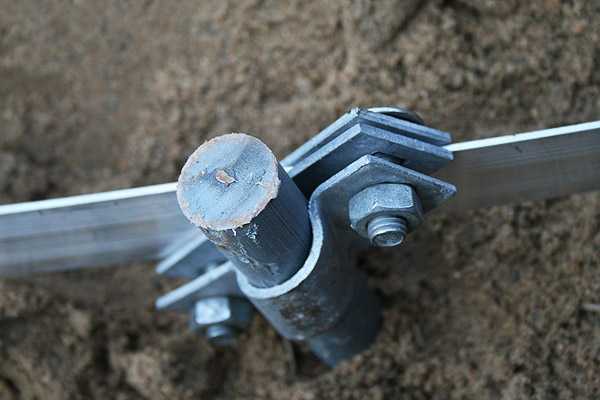

В итоге у нас получается вот такая конструкция (схема). Кстати забыл сказать, что места сварки нужно обработать антикоррозийным составом, например, битумом, а траншею закопать однородным грунтом.

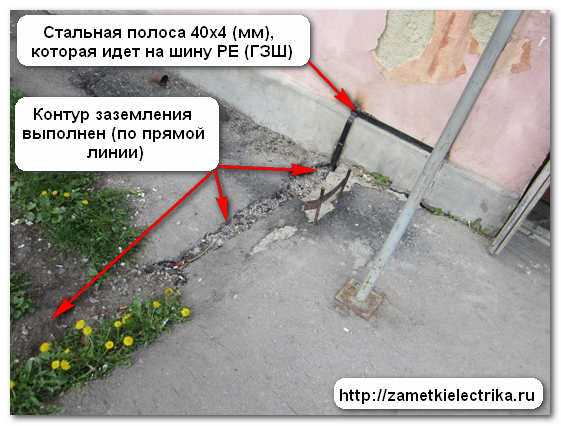

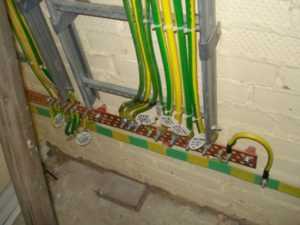

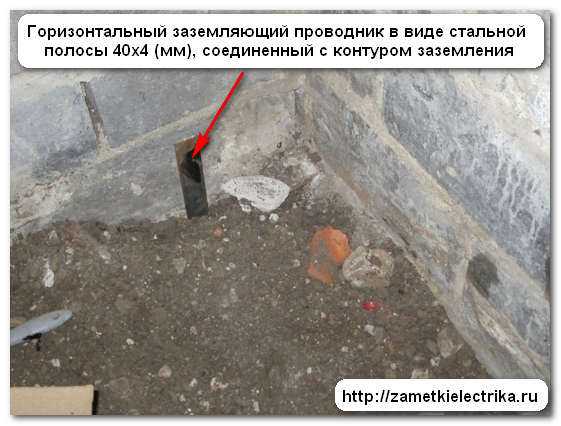

Далее стальную полосу прокладываем до шины РЕ (ГЗШ). Вот фотография для наглядности.

Можно сделать и по-другому, воспользовавшись ПУЭ, п.1.7.117. Выводим из земли горизонтальный заземляющий проводник в виде стальной полосы, а к нему с помощью болтового соединения подключаем проводник, который прокладываем до шины РЕ (ГЗШ):

медный сечением не менее 10 кв.мм
алюминиевый сечением не менее 16 кв.мм
стальной сечением не менее 75 кв.мм

Я использовал заземляющий проводник из медной шины.

Окончание работ

После монтажа необходимо произвести замер его сопротивления. Как сделать это самостоятельно — читайте в статье замер контура заземления (заземляющего устройства).

P.S. В завершении хотелось бы Вам напомнить, что правильное и качественное заземление является Вашей защитой от поражения электрическим током.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Контур заземления: нормы и правила заземления (ПУЭ) | ENARGYS.RU

В современном мире практически невозможно представить жизнь без техники, работающие с помощью электричества. Можно сказать, что она довольно прочно вошла в жизнь многих и без нее трудно представить «нормальную» жизнь. Но бывает такое что любимое и такое нужно оборудование может внезапно превратиться в источник опасности для жизни. Именно, чтобы избежать таких ситуаций и нужно использовать контур заземления.(рис.1)

Рис. 1. Пример устройства контур заземления

Почти все современные дома оснащены всевозможной электротехникой, которая является частью нашей повседневной жизни. Но в случае нарушения изоляции она может превратиться из незаменимого помощника в оборудование, представляющее реальную угрозу для жизни. Чтобы она не возникала, в домах устраивают контур заземления.

Для чего нужен контур заземления?

Заземление – это устройство специальной конструкции, которое будет соединяться с землей (грунтом). В таком случае в такое соединение включают электрические приборы, которые в нормальном своем состоянии не находятся под напряжением. А вот при нарушении условий эксплуатации или иных причин приведших к повреждению изоляции – оно может возникнуть. Поэтому так важно соблюдать нормы заземления контура заземления.

Все дело заключается в следующем – ток всегда стремиться туда, где находиться наименьшее сопротивление. Так при нарушении в оборудование происходит выход тока на корпус изделия. Техника начинает работать с перебоями и постепенно приходить в негодность. Но намного страшнее другое – при прикосновении к такой поверхности, человек получает такой разряд, что просто погибает.

Но при использовании – контура заземления будет происходить следующие. Напряжение будет распределяться между существующим контуром и человеком. Вот только контур заземления в данном случае будет обладать меньшим сопротивлением. И это значит, что человек хоть и почувствует неудобство, но все же весь основной ток уйдет через контур в грунт.

Важно! При устройстве контура заземления важным будет помнить, и соблюдать все необходимое для устройства его с минимальным сопротивлением.

Контур заземления – виды и его устройство

В основном для заземления используются металлические стрежни, которые играют роль электродов. Они соединяются между собой и углубляются на достаточное расстояние в землю. Такая конструкция соединяется с щитом, установленным в доме. Для этого используется полоса из металла нужной толщины. (рис.2)

Рис 2. Контур заземления

Само расстояние, на которое погружают электрод, напрямую зависит от высоты расположения грунтовых вод. Чем их залегание выше, тем и выше система заземления. Но при всем этом удаление ее от нужного объекта составляет от одного метра до десяти метров. Это расстояние является важным условием и должно строго соблюдаться.

Расположение электродов зачастую носить форму геометрической фигуры. Зачастую – это треугольник, линия или квадрат. На форму влияет площадь, которую следует обязательно обхватить и удобство монтажа.

Важно! Система заземления в обязательном порядке располагается ниже уровня промерзания грунта, которое существует в конкретном месте.

Основные типы контуров заземления

Так существуют два основных типа технологических решений. Это контуры заземления – глубинный и традиционный.

Так при традиционном способе расположение электродов следующие – одни располагается горизонтально, а остальные вертикально. Первым электродом является стальная полоса, а вторыми являются соответственно стрежни из металла. Все они должны иметь допустимые значения по своему размеру.

Необходимо учитывать, что место для устройства конура необходимо подбирать из того, что он должно быть мало людным. Наилучшим для этого будет подходить теневая сторона с постоянной влажностью почвы.

Но у данного контура заземления существуют и свои минусы:

довольно трудное и физически тяжелое его устройство;
металлические изделия, из которой состоит контур подвержено коррозии, что не только его разрушает, но им ожжет служить причиной ухудшения проводимости;
так как он расположен в верхней части земли, то очень сильно зависит от параметров окружающей среды, которые могут изменить его проводимые характеристики.

Глубинный способ намного эффективнее традиционного. Его изготавливают специализированные производства. И он обладает рядом достоинств:

соответствует всем установленным нормам;
срок службы значительно продолжительный;
не зависит от окружающей среды, благодаря глубине залегания;
монтаж довольно прост.

Необходимо учитывать, что после устройства любого из типов контура заземления, необходимо проверить его соответствие на все требования и надежность. Для этого необходимо пригласить специализированных экспертов. У них должна быть лицензия на проведения такой деятельности. После проверки выдается соответствующие заключение. На контур заземления необходимо завести паспорт к нему приложить протокол об проводимых испытаниях и разрешение на использование.(рис. 3)

Рис. 3. Проверка контура заземления

Важно! Нельзя экономить на материалах при устройстве контура заземления (рис. 4). Иначе его работа будет полностью сведена к нулю.

Рис. 4. Устройство контура заземления

Контур наружного заземления

Эта система служит для подстанции трансформатора и является замкнутой. Состоит из небольшого количества электродов. Они располагаются по вертикали. Заземлитель по горизонтали, он изготавливается, и полос стали 4*40 мм.

Контур заземления должен обладать сопротивление в 40 м, не как не больше, а земля максимально – 1000 м/м. В настоящее время согласно правилам можно увеличить значения, но не более чем в десять раз для грунта. Из этого можно сделать вывод, что для достижения значения в 40 м нужно произвести вертикальную установку восьми электродов по пять метровых. Они должны быть изготовлены из круга при его диаметре 16 мм. Или можно использовать десять трех метровых, при использовании уголка из стали 50*50 мм.

Наружный контур отводиться от края здания больше чем на метр. Элементы располагающиеся горизонтально закапываются в траншею на расстояние 700 мм от уровня поверхности почвы. Полоску располагают ребром.

Таким образом понятно, что следует четко руководствоваться существующими нормами. Так контур заземления ПУЭ отражен в главе 1.7. Н так же необходимо следить за всеми изменениями в требованиях, которые могут случаться довольно часто.

enargys.ru

Контур заземления в частном доме по нормам ПУЭ своими руками (нормы и замеры)

Чтобы контур заземления эффективно выполнял свои функции, необходимо использование норм, которые приведены в «Правилах устройства электроустановок». Они утверждены Министерством энергетики России, приказом от 08. 07. 2002 г. Сейчас действительной является седьмая редакция. Но перед реализацией конкретного проекта необходимо уточнить новейшие изменения. Так как далее в статье есть ссылки на этот документ, будут применяться следующие сокращения: «ПУЭ», или «Правила».

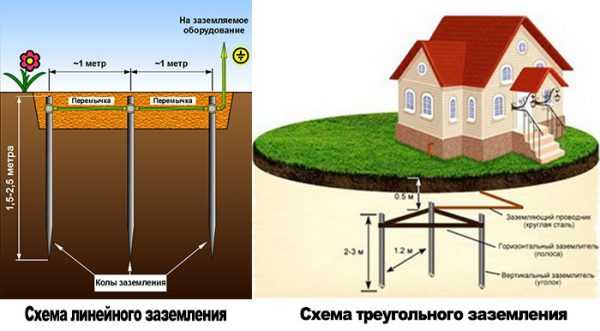

Типовые схемы контуров заземления дома

Для чего выполнять требования

Может показаться, что неукоснительное соблюдение Правил избыточно, необходимо только для прохождения официальных проверок, ввода в действие объекта недвижимости. Конечно, это не так.

Нормативы созданы на основе научных знаний и практического опыта. В ПУЭ есть следующие сведения:

Формулы для расчетов отдельных параметров защитной системы.
Таблицы с коэффициентами, которые помогают учесть электротехнические характеристики разных проводников.
Порядок проведения испытаний и проверок.
Специализированные организационные мероприятия.

Применение на практике этих нормативов позволит предотвратить поражение электрическим током людей и животных. Создание контура должно быть безупречным, в точном соответствии с Правилами. Это снизит вероятность возгораний при авариях, поможет исключить развитие негативных процессов, способных нанести ущерб имуществу.

В данной статье рассматриваются вопросы защиты частного дома. Таким образом, будут изучаться те разделы ПУЭ, которые относятся к работе с напряжением до 1 000 V.

Составные части системы

Ключевым параметром данной системы является сопротивление заземления. Сопротивление заземления должно быть настолько малым, чтобы именно по такому пути шел ток при возникновении аварийной ситуации. Это обеспечит защиту при случайном прикосновении человека к поверхности, на которую подано напряжение.

Специалисты рекомендуют подключать бытовую технику к системе заземления

Для получения необходимого результата шасси и корпуса бытовых устройств дома соединяют с главной шиной заземляющего устройства, создается внутренний контур. К нему же подключают металлические элементы конструкции здания, трубы водопровода. Подробно состав такой системы выравнивания потенциалов описан в ПУЭ (п.1.7.82). Снаружи строения устанавливается другая часть защиты, внешний контур. Его также подключают к главной шине. Для оснащения частного дома можно использовать разные схемы. Но проще всего заглубить в землю металлические стержни.

В следующем списке приведены отдельные компоненты системы и требования к ним:

Провода, которыми подсоединяются утюги, стиральные машины и другие конечные потребители. Они находятся внутри сетевого кабеля, поэтому необходимо только наличие соответствующей линии заземления, подключенной к розетке. В некоторых ситуациях, при установке варочных панелей, духовых шкафов, иного встроенного в мебель оборудования, требуется подсоединение корпусов отдельным проводом.
В качестве общей шины можно использовать не только специальный провод, но и «естественные» проводники такие, как металлические каркасы зданий. Исключения и точные правила будут рассмотрены ниже. Здесь же надо отметить, что этот участок прохождения тока надо создавать так, чтобы предотвратить механические повреждения в процессе эксплуатации.
Наружный контур частного дома создают из металлических элементов без изоляции. Это увеличивает вероятность разрушения процессом коррозии. Для снижения этого негативного воздействия используют цветные металлы. Места сварных соединений стальных деталей покрывают битумными смесями и другими составами аналогичного назначения.
Реальное сопротивление заземляющего устройства такого типа будет зависеть от характеристик грунта. Глина и сланцы хорошо удерживают влагу, а песок – плохо. В каменистых грунтах сопротивление слишком велико, поэтому понадобится искать другое место для установки, или погружать заземлитель еще глубже. В особо засушливые периоды, чтобы сохранить функциональность устройства рекомендуется регулярный полив почвы.

Почвы обладают разной проводимостью

Проводники системы заземления

Частью внутреннего контура являются изолированные провода. Их оболочки делают цветными (чередующиеся зеленые и желтые продольные полосы). Такое решение уменьшает ошибочные действия при выполнении монтажных операций. Подробно требования изложены в разделе «Защитные проводники» Правил, начиная с раздела 1.7.121.

В частности, там приведена методика простого расчета допустимой площади изолированного проводника в сечении (без поверхностного слоя). Если фазный провод меньше, или не превышает 16 мм2, то выбирают равные диаметры. При увеличении размеров применяют иные пропорции.

Для точных расчетов используется формула из пункта 1.7.126 ПУЭ:

/k , где:

S – сечение проводника заземления в мм2;
I – ток, проходящий по нему при коротком замыкании;
t – это время в секундах, за которое автомат разорвет цепь питания;
k – специальный комплексный коэффициент.

Величина тока должна быть достаточной для срабатывания автомата за время, не превышающее пяти секунд. Чтобы система была рассчитана с определенным запасом, выбирают ближайшее большее по типоразмеру изделие. Специальный коэффициент берут из таблиц 1.7.6., 1.7.7., 1.7.8. и 1.7.9. Правил.

Если планируется использовать многожильный алюминиевый кабель, в котором один из проводников – защитный, то применяют следующие коэффициенты с учетом разных изоляционных оболочек.

Таблица коэффициентов с учетом типа изоляционных оболочек

Темп. нач., °CТемп. кон., °CКомплексный коэффициент k

ПВХ	70	160	76
Резина (бутиловая)	85	220	89
Сшитый полиэтилен	90	250	94

В качестве следующих элементов внутреннего контура частного дома допустимо применение конструкционных деталей. Подойдет металлическая арматура, которая находится внутри железобетонных изделий.

При использовании такого варианта обеспечивается непрерывность цепи, предпринимаются дополнительные меры для защиты от механических воздействий. Учитываются особенности конкретного строения, структурные деформации, которые возникают в процессе усадки.

Не разрешается использовать:

Части трубопроводных систем газоснабжения, канализации, отопления, газоснабжения.
Трубы водоснабжения из металла, если они соединяются с применением прокладок, изготовленных из полимеров, иных диэлектрических материалов.
Стальные струны, использующиеся для крепления светильников, гофрированные оболочки, иные недостаточно прочные проводники, либо изделия, находящиеся под относительно большой для их параметров загрузкой.

Если используется отдельный медный проводник, не входящий в состав кабеля цепи питания, или он находится не в общей изоляционной, защитной оболочке с фазными проводами, допустимо следующее минимальное сечение в мм2:

при дополнительной защите от механических воздействий – 2,5;
в случае отсутствия таких предохранительных средств – 4.

Этот медный проводник не защищен от случайного механического повреждения

Алюминий менее прочен по сравнению с медью. Поэтому сечение проводника из такого металла (вариант – отдельная прокладка) должно быть равно, или более следующей нормы: 16 мм2.

Какое должно быть сечение проводников внешнего контура заземления дома можно посмотреть в таблице ниже.

Сечение проводников внешнего контура заземления

Материал проводникаПлощадь сечения в мм2

Медь	10
Алюминий	16
Сталь	75

Здесь приведены минимально допустимые нормы. Определенная величина проводника установлена с учетом большей устойчивости цветных металлов к процессам окисления, относительно небольшой механической прочности алюминия, других важных факторов.

При проходе через внешнюю толстую стену дома проще просверлить тонкое отверстие. Его изнутри можно укрепить трубкой подходящих размеров. Медный провод не сложно будет согнуть под углом для присоединения к стальной шине внешнего контура.

Допустимое сопротивление заземляющего устройства определено в п. 1.7.101 ПУЭ. Сводные нормы приведены в таблице ниже.

Нормы допустимого сопротивления заземляющего устройства

При подсоединении заземлителя к нейтрали генератора, или другого источника

Сопротивление заземляющего устройства, Ом	2	4	8
Напряжения (V) в сети однофазного тока	380	220	127
Напряжения (V) в сети трехфазного тока	660	380	220
На близком расстоянии от заземлителя до источника тока
Сопротивление заземляющего устройства, Ом	15	30	60
Напряжения (V) в сети однофазного тока	380	220	127
Напряжения (V) в сети трехфазного тока	660	380	220

Приведенные выше нормы справедливы для случаев, когда сопротивление грунта (удельное) не превышает порог R=100 Ом на метр. В противном случае допустимо увеличение сопротивления с умножением исходного значения на R*0,01. Итоговое сопротивление заземлителя не должно быть больше, чем в 10 раз исходного значения.

За городом для подключения дома часто используют воздушные линии электропередачи. Поэтому уместно упомянуть нормы ПУЭ, относящиеся к соответствующей ситуации. Если проводник одновременно выполняет функции защитного и нулевого (PEN-типа), то на концах таких линий, участках подключения потребителей устанавливают устройство повторного заземления. Как правило, такие действия обязана выполнить энергетическая компания, но хозяину дома следует сделать соответствующую проверку. В качестве заземлителя используют металлические части опор, заглубленные в грунт.

Заземление воздушной линии электропередачи

При выборе комплектующих элементов личного внешнего контура, который будет установлен в земле, используют следующие нормы ПУЭ.

Параметры комплектующих элементов внешнего контура заземления по нормам ПУЭ

Профиль изделия в сеченииКруглый (для вертикальных элементов системы заземления)Круглый (для горизонтальных элементов системы заземления)ПрямоугольныйУгловойКоль-цевой (труб-ный)

Сталь черная
Диаметр, мм	16	10			32
Площадь сечения в поперечнике, мм2			100	100
Толщина стенки, мм			4	4	3,5
Сталь оцинкованная
Диаметр, мм	12	10			25
Площадь сечения в поперечнике, мм2			75
Толщина стенки, мм			3		2
Медь
Диаметр, мм	12				20
Площадь сечения в поперечнике, мм2			50
Толщина стенки, мм			2		2

Если повышен риск повреждения горизонтальных участков окислительными процессами, применяют следующие решения:

Увеличивают площадь сечения проводников выше нормы, указанной в ПУЭ.
Применяют изделия с гальваническим поверхностным слоем, либо изготовленные из меди.

Траншеи с горизонтальными заземлителями засыпают грунтом с однородной структурой, без мусора. Повысить сопротивление способно чрезмерное осушение грунта, поэтому в летние периоды, когда долго нет дождей, специально поливают соответствующие участки.

При прокладке контура заземления избегают соседства с трубопроводами, повышающими искусственно температуру почвы.

Какое должно быть сопротивление

Прочность металлических проводников, их электрическое сопротивление определить несложно. Если должно быть определенное сопротивление по ПУЭ, то соблюдение правил не будет чрезмерно сложным. Так, например, для заземления опор воздушных линий установлен максимально допустимый норматив 10 Ом, если эквивалентное сопротивление грунта не превышает 100 Ом*м (Таблица 2.5.19.). Целостность сварных соединений обеспечивают дополнительной защитой антикоррозийным слоем. При риске разрыва в процессе сдвижек почвы, или деформации строения, соответствующий участок делают из гибкого кабеля.

Но гораздо больше проблем возникает с землей. В этой неоднородной среде, подверженной самым разным внешним воздействиям, одинаковая величина проводимости в течение длительного времени невозможна. Именно поэтому в ПУЭ отдельный раздел посвящен устройствам заземления, которые устанавливаются в почвах с большим удельным сопротивлением (нормы по пунктам 1.7.105. – 1.7.108.).

Ниже перечислены основные рекомендации для таких случаев:

Используются металлические элементы (заземлители вертикального типа) увеличенной длины. В частности, допустимо подсоединение к трубам, установленным в артезианские скважины.
Заземлители переносят на большое расстояние от дома (не более 2000 м), туда, где сопротивление почвы (Ом) меньше.
В скальных и других «сложных» породах прокладывают траншеи, в которые засыпают глину или другой подходящий грунт. Туда, в свою очередь, устанавливают элементы системы заземления горизонтального типа.

Горизонтальные заземлители в системе заземления

Если удельное сопротивление грунта превышает 500 Ом на м, а создание заземлителя сопряжено с чрезмерными затратами, разрешено превышение нормы заземляющих устройств не более чем в 10 раз. Используется следующая формула для вычисления. Точное значение должно быть: R * 0,002. Здесь величина R – это удельное эквивалентное сопротивление грунта, в Ом на м.

Внутренний и внешний контур

Как правило, главную шину внутри здания устанавливают внутри устройства ввода. Ее допустимо изготавливать только из стали или из меди. Применение алюминия в данном случае не разрешено. Предпринимают меры, предотвращающие свободный доступ к ней посторонних людей. Шина размещается в запирающемся шкафчике, или в отдельном помещении.

К ней подключают:

металлические элементы конструкции здания;
проводник внешнего контура заземления;
проводники РE и PEN типов;
металлические трубопроводы и проводящие части систем водоснабжения, кондиционирования и вентиляции.

Внешний контур дома создают, учитывая перечисленные выше нормы ПУЭ по отдельным частям системы. Это позволит получить необходимое минимальное сопротивление системы заземления (Ом), которое достаточно для надежной защиты. Для повторного заземления рекомендуется использовать заземлители естественного типа.

Сопротивление (Ом) повторного заземлителя не определено четко положениями ПУЭ.

Ниже приведены некоторые важные особенности стандартного заземлителя частного дома:

Основную часть, вертикальные элементы, устанавливают на небольшом удалении от дома, с учетом параметров грунтов.
К ним прокладывают траншею глубиной до 0,8 м и не менее 0,4 м шириной, в которой устанавливаются горизонтальные участки цепи. Точной нормы нет, но размеры траншеи должны быть достаточными для беспрепятственного монтажа элементов.

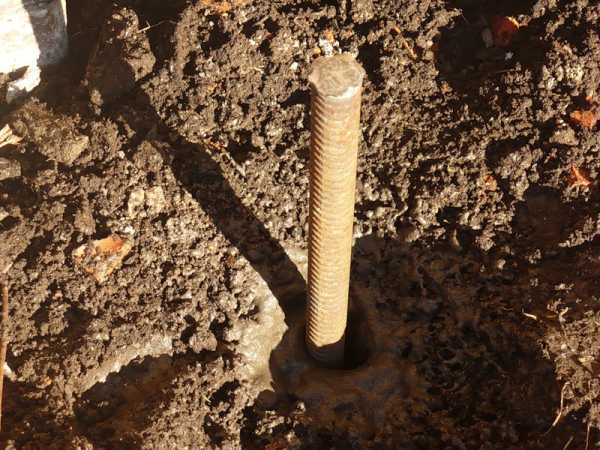

Вертикальные заземлители длиной до 3 м устанавливают в углах равностороннего (по 3 м) треугольника. Эти размеры приведены в качестве примера. Точных нормативов по длине нет. Есть нормы только по максимально допустимому сопротивлению защитной системы.
Чтобы проще было забивать их в грунт, концы заостряют.
К выступающим частям сварным соединением крепят полосы.
Траншеи засыпают равномерным по структуре грунтом, не содержащим щебня.

Монтаж внешнего контура заземления частного дома

Если в цепи заземления применяются болтовые соединения, предпринимают меры против их раскручивания. Как правило, соответствующие узлы приваривают.

Видео. Заземление своими руками

Нормы для испытательных процедур изложены в главе 1.8 ПУЭ, а также в «Правилах технической эксплуатации электроустановок потребителей» (ПТЭЭП, пр. 3.1), действующих с 1.07.2003 г. на основании решения Министерства энергетики России (приказ от 13. 01. 2003 г.). Выполняется визуальный контроль, проверяется целостность соединений. По специальной методике выясняется сопротивление контура системы заземления. Измеренное значение не должно быть выше нормы (Ом). Если такое условие не выполнено, используют заземлитель большей длины или иные технологии, приведенные в данной статье.

Оцените статью:

elquanta.ru

Главные документы с требованиями к заземлению

Организация защитного заземления на стороне потребителя относится к обязательным процедурам, регламентируемым действующими нормативными актами и государственными стандартами (ГОСТ). Основные документы, определяющие порядок производимых при этом работ и содержащие основные требования к заземлению – это Правила устройства электроустановок (ПУЭ) и ПТЭЭП. Соответствующими положениями этих правил также оговариваются условия организации и проведения ТО заземляющих систем (включая их электрические испытания).

Требования к заземляющим устройствам (ЗУ)

Согласно требованиям нормативов любые действующие электроустановки должны защищаться специальным заземляющим контуром (ЗК), в состав которого входит такая обязательная составляющая, как заземлитель. Последний представляет собой сборную конструкцию из металлических элементов, обеспечивающих надёжный контакт с землёй и способствующих растеканию тока в неё.

Это сооружение (часть заземления), как правило, изготавливается из отдельных токопроводящих элементов (металлических прутьев, трубных заготовок или стандартных профилей), погружаемых в грунт на определённую глубину. Правилами обустройства таких конструкций предполагается, что для их изготовления могут применяться только сталь или медь, но никак не алюминий или другие металлы.

Этими же правилами оговариваются и возможные варианты конструкций заземлителя, а также устанавливается соответствие их показателям, нормируемым по ПУЭ.

Сопротивление

Одним из основных показателей эффективности работы заземления является электрическое сопротивление всей системы в целом, которое согласно пункту 7.1.101 ПУЭ (издание седьмое от 2016 года) не должно превышать следующих значений:

для трансформаторных подстанций 6-35 киловольт и питающих генераторов – не более чем 4 Ома;
для жилых объектов с питающими напряжениями 220 или 380 Вольт – не более 30-ти Ом.

Сопротивление заземления может регулироваться специальными методами, предполагающими выполнение следующих операций:

увеличение эффективной площади соприкосновения металлоконструкции с почвой за счёт включения в её состав требуемого количества дополнительных элементов;
повышение удельной проводимости в зоне размещения контура заземления путём добавления в грунт растворённых в воде соляных составов;
сокращение длины участков трасс, по которым заземляющие проводники прокладываются от защищаемого оборудования и распределительного шкафа с ГЗШ в сторону ЗУ.

Помимо этого защитные свойства системы заземления зависят и от характеристик грунта в месте обустройства заземлителя.

Свойства грунта

Ещё одним показателем эффективности работы заземления является величина тока стекания в грунт, которая также закладывается в нормативные ограничения, оговариваемые соответствующими пунктами ПУЭ. Значения этого параметра определяются составом почвы в месте расположения заземлителя, а также зависят от её влажности и температуры.

Практически установлено, что оптимальные условия, обеспечивающие эффективное распределение токов стекания и позволяющие упростить размещаемую в земле конструкцию заземления, создаются в особых грунтах. Это почвы, содержащие глину, суглинок или торфяные составляющие. При наличии указанных компонентов и высокой влажности почвы условия для растекания тока в месте обустройства заземлителя считаются идеальными.

Заземляющие системы (ЗС)

Согласно основным положениям ПУЭ, заземление электроустановок и рабочего оборудования может быть организовано несколькими способами, зависящими от схемы включения нейтрали на трансформаторной подстанции. По этому признаку различают несколько видов систем заземления, обозначаемых в соответствии с общепринятыми правилами. В основу их классификации заложено сочетание латинских значков «T» и «N», что означает заземлённую на подстанции нейтраль трансформатора.

Добавляемые к этому обозначению буквы «S» и «C» являются сокращениями от английских слов «common» – общая прокладка и «select» – раздельная. Они указывают на способ организации заземляющего проводника на всём протяжении питающей линии от подстанции до потребителя (в первом случае – совмещённый PEN, а во втором – раздельные PE и N). Объединённое через дефис «C-S» означает, что на некоторой части трассы заземляющий проводник совмещён с рабочим «нулём», а на оставшемся её участке они прокладываются раздельно.

Для мобильного оборудования

Существуют и другие системы организации защитного заземления оборудования (TT и IT, например), использующие нейтральный проводник в качестве «нулевого» и предполагающие обустройство повторного ЗУ на стороне потребителя. В первом случае нейтраль на подстанции глухо заземлена, а во втором – вообще никуда не подсоединяется. Эти варианты включения нейтрали используются редко и лишь в тех случаях, когда требуется сделать повторное заземление мобильных электроустановок (при условии что на стороне генератора сделать это очень сложно).

Согласно ГОСТ 16556-81 для передвижного электрооборудования используется рассмотренная выше система IT, при реализации которой на стороне потребителя организуется повторное заземление. Этим стандартом оговариваются технические характеристики и параметры ЗУ, которое временно устраивается в зоне предстоящих работ.

Знаковая и цветовая маркировка элементов ЗС

В соответствии с требованиями ГОСТа Р 50462 проводники и шины электросетей с заземленной нейтралью должны обозначаться маркировкой «РЕ» с добавлением штриховой линии из перемежающихся жёлтых и зелёных полосок на концевых участках трассы. Одновременно с этим шины рабочего «нуля» обозначаются голубым цветом и маркируются как «N».

В тех схемах, где нулевые рабочие проводники используются в качестве элемента защитного заземления с подключением на заземляющее устройство, при их обозначении используется голубой цвет. Одновременно с этим им присваивается маркировка «PEN» и добавляются чередующиеся желтые и зеленые штрихи на конечных участках схемных обозначений.

Необходимо отметить, что строгое соблюдение всех положений и требований ГОСТа и ПУЭ позволит потребителю организовать безопасную эксплуатацию имеющегося в его распоряжении оборудования.

evosnab.ru

Нормы «Нормы устройства сетей заземления»

Р.Н. КАРЯКИН

доктор техн. наук, профессор

НОРМЫ УСТРОЙСТВА СЕТЕЙ ЗАЗЕМЛЕНИЯ

МОСКВА

Энергосервис

2002

Автор: доктор технических наук, профессор Карякин Рудольф Николаевич

Нормы относятся к заземляющим устройствам электроустановок напряжением до 1 кВ и выше. Настоящее 3-е издание Норм, являясь технологическим дополнением главы 1.7 «Заземление и защитные меры электробезопасности» Правил устройства электроустановок (ПУЭ), соответствует требованиям стандартов Международной Электротехнической Комиссии (МЭК): 60364-5-54-2001: Earthing arrangements protective conductors and equipotential bonding и 61024-1-2001: Protection of structures against fire, explosion and life hazards (Lightning Protection).

По сравнению с предыдущим 2-м изданием объем книги увеличен более чем вдвое за счет добавления новых нормативных материалов.

Книга адресована инженерам (электротехникам, электроэнергетикам, электромонтажникам, строителям), мастерам, бригадирам, техникам, рабочим-электромонтажникам, связанным с проектированием, монтажом, испытаниями, сертификацией, энергонадзором, ремонтом, реконструкцией и эксплуатацией электроустановок.

Настоящее 3-е издание Норм устройства сетей заземления задумано как технологическое продолжение главы 1.7 «Заземление и защитные меры электробезопасности» Правил устройства электроустановок (ПУЭ). Именно поэтому Нормы предполагают их практическое применение одновременно с ПУЭ в едином процессе создания электроустановок и молниезащиты зданий и сооружений: проектирование - заказ оборудования и материалов - монтаж - пуско-наладочные и приемочные испытания - сертификация.

По сравнению с предыдущим 2-ым изданием объем книги увеличен более чем вдвое за счет добавления дополнительных нормативных требований к сетям заземления и молниезащиты, учитывающих новые стандарты Международной Электротехнической Комиссии (МЭК):60364-5-54-2001: Earthing arrangements protective conductors and equipotential bonding и 61024-1-2001: Protection of structures against fire, explosion and life hazards (Lightning Protection).

Автор выражает благодарность инж. А.С. Ермоленко за большую помощь при подготовке 3-ей редакции рукописи к печати.

Автор

Москва

29 октября 2001 г.

В отличие от известных инструктивных материалов по устройству сетей заземления и молниезащите предлагаемые Нормы соответствуют Основному правилу устройства электроустановок (см. Главу 1, п. 1.1.) и комплексу стандартов ГОСТ Р 50571 (МЭК 364), согласно которому заземление или зануление открытых проводящих частей электроустановок следует выполнять:

1) при номинальном напряжении более 50 В переменного тока или более 120 В постоянного тока - во всех электроустановках;

2) при номинальных напряжениях выше 25 В переменного тока или выше 60 В постоянного тока - в помещениях с повышенной опасностью, особо опасных и в наружных электроустановках.

Для сравнения напомним, что согласно известным инструктивным материалам заземление или зануление электроустановок выполняют:

1) при напряжении 380 В и выше переменного тока и 440 В и выше постоянного тока - во всех электроустановках;

2) при номинальных напряжениях выше 42 В переменного тока и выше 110 В постоянного тока - только в помещениях с повышенной опасностью, особо опасных и в наружных остановках.

Норма дополнены стандартными методиками расчета заземляющих и защитных проводников и современной классификацией систем заземления электроустановок напряжением до 1 кВ. Используемая в книге терминология в области устройства заземляющих сетей уточнена и дополнена в соответствии с комплексом стандартов ГОСТ Р 50571 (МЭК 364).

Автор считает своим приятным долгом выразить благодарность своим коллегам канд. техн. наук В.И. Солнцеву и инж. Л.К. Коноваловой за помощь при подготовке ряда параграфов.

Автор благодарит инж. А.С. Ермоленко за помощь при подготовке рукописи к печати.

Автор

Москва

1 сентября 1999 г.

Действующие в 2001 году Правила устройства электроустановок (ПУЭ - 6 изд.) достаточно четко регламентируют требования к защитным мерам в зависимости от значений номинальных напряжений. Согласно ПУЭ требуется выполнять заземление или зануление электроустановок:

1) при напряжении 380 В и выше переменного тока и 440 В и выше постоянного тока - во всех электроустановках;

2) при номинальных напряжениях выше 42 В, но ниже 380 В переменного тока и выше 110 В, но ниже 440 В постоянного тока -только в помещениях с повышенной опасностью, особо опасных и в наружных установках.

Заземление или зануление электроустановок не требуется при номинальных напряжениях до 42 В переменного тока и до 110 В постоянного тока во всех случаях, кроме взрывоопасных зон и электросварочных установок.

Рекомендации ПУЭ - 6 изд. не обеспечивают электробезопасность как в помещениях, так и на территориях размещения наружных электроустановок.

Для обеспечения электробезопасности согласно стандарту МЭК 364-4-41-1992 требуется выполнять заземление или зануление электроустановок:

1) при номинальном напряжении более 50 В переменного тока (действующее значение) или более 120 В постоянного (выпрямленного) тока - во всех электроустановках;

2) при номинальных напряжениях выше 25 В переменного тока (действующее значение) или выше 60 В выпрямленного тока - только в помещениях с повышенной опасностью, особо опасных и в наружных электроустановках.

Заземление или зануление электроустановок не требуется при номинальных напряжениях до 25 В переменного тока или до 60 В выпрямленного тока во всех случаях, кроме взрывоопасных зон и электросварочных установок.

Таблица B.1

Нормативный документ	Требования	Помещения
		Без повышенной опасности	с повышенной опасностью	особо опасные
ПУЭ - 6 изд.	Требуется выполнять заземление или зануление	При номинальном напряжении 380 В и выше переменного или 440 В и выше постоянного тока	При номинальном напряжении выше 42 В переменного или выше 110 В постоянного тока
	Не требуется выполнять заземление или зануление	При номинальном напряжении ниже 380 В переменного или ниже 440 В постоянного тока	При номинальном напряжении до 42 В переменного или до 110 В постоянного тока во всех случаях, кроме взрывоопасных зон и электросварочных установок
Рекомендации МЭК 364-4-41 (1992)	Требуется выполнять заземление или зануление	При номинальном напряжении более 50 В переменного или более 120 В постоянного тока	При номинальном напряжении выше 25 В переменного или выше 60 В выпрямленного тока
	Не требуется выполнять заземление или зануление	При номинальном напряжении 50 В и ниже переменного или 120 В и ниже постоянного тока	При номинальном напряжении до 25 В переменного или до 60 В выпрямленного тока во всех случаях, кроме взрывоопасных зон и электросварочных установок
	Не требуется защита от прямого прикосновения с помощью ограждений или оболочек, или изоляции, если электрооборудование находится в зоне действия системы уравнивания потенциалов	При номинальном напряжении, не превышающем 25 В переменного или 60 В выпрямленного тока	При номинальном напряжении, не превышающем 6 В переменного или 15 В выпрямленного тока
	Не требуется защита от прямого прикосновения к сторонним проводящим частям, которые могут оказаться под напряжением	При напряжении, не превышающем 25 В переменного или 60 В выпрямленного тока	При напряжении, не превышающем 6 В переменного или 15 В выпрямленного тока

Защита от прямого прикосновения с помощью ограждений или оболочек, или изоляции не требуется, если электрооборудование находится в зоне действия системы уравнивания потенциалов и номинальное напряжение не превышает:

- 25 В переменного тока или 60 В выпрямленного тока при условии, что оборудование нормально эксплуатируется только в сухих помещениях и мала вероятность контакта человека с частями, могущими оказаться под напряжением;

- 6 В переменного тока или 15 В выпрямленного тока во всех остальных случаях.

Численные значения нормативов стандартов МЭК 364-4-41 (1992) и ПУЭ - 6 изд. даны в таблице.

Сравнение сопоставимых нормативов ПУЭ и стандартов МЭК позволяет сделать вывод о необходимости существенного ужесточения требований к защитным мерам. В частности, в помещениях без повышенной опасности согласно стандарту МЭК 364-4-41 -1992 требуется выполнять заземление или зануление при номинальном напряжении в 7,6 раз меньшем, чем установлено требованиями ПУЭ - 6 изд.

В разработанную и утвержденную в 2002 году новую редакцию главы 1.7. «Заземление и защитные меры электробезопасности» (ПУЭ - 7 изд.) внесены изменения, учитывающие рекомендации МЭК 364-4-41-1992.

Предлагаемые Нормы устройства сетей заземления удовлетворяют Основному правилу устройства электроустановок (см. Главу 1, п. 1.1) и потому соответствуют наиболее жестким требованиям ПУЭ [1], [2], ГОСТ 12.1.030 [4], ГОСТ 12.1.038 [5], комплекса стандартов ГОСТ Р 50571 (МЭК 364) [6]-[20] и новой редакции главы 1.7 ПУЭ - 7 изд.

Нормы распространяются на все вновь сооружаемые и реконструируемые электроустановки переменного и постоянного тока напряжением до 1 кВ и выше и содержат требования к их заземлению и защите людей от поражения электрическим током при прямом прикосновении к опасным токоведущим частям, а также при повреждении изоляции, в соответствии с ПУЭ [1], [2], комплексом стандартов ГОСТ Р 50571 [6 - 20] и другими нормативно-техническими документами [3 - 5], [21], [22 - 64].

В целях большей чёткости всё дальнейшее изложение построено на основе использования терминологии, принятой в ПУЭ [1], [2]. В необходимых случаях термины и их определения (табл. 1.1) уточнены и дополнены в соответствии с современными представлениями.

В основу классификации электроустановок по мерам электробезопасности положено номинальное напряжение электроустановки (до 1 кВ и выше 1 кВ) и режим её нейтрали (табл. 1.2).

В основу классификации помещений и территорий по опасности электропоражения положены условия, создающие повышенную опасность: сырость, токопроводящая пыль, химически активная среда, токопроводящие полы, высокая температура, возможность одновременного прикосновения человека к металлическим корпусам электрооборудования и к заземлённым частям (табл. 1.3).

Различают три вида электропроводок: открытая, скрытая и наружная электропроводки (табл. 1.5).

Таблица 1.1.

Термин	Определение
1. Электроустановка	Совокупность машин, аппаратов, линий, заземляющих и защитных устройств, а также вспомогательного оборудования (вместе с сооружениями и помещениями, в которых они установлены), предназначенных для безопасного производства, преобразования, трансформации, передачи, распределения электрической энергии и преобразования ее в другой вид энергии. Электроустановки по условиям электробезопасности разделяются на электроустановки до 1 кВ и электроустановки выше 1 кВ (по действующему значению напряжения)
2. Открытая или наружная электроустановка	Электроустановка, не защищенная зданием от атмосферных воздействий. Электроустановка, защищенная только навесами, сетчатыми ограждениями и т.п., рассматривается как наружная
3. Закрытая или внутренняя электроустановка	Электроустановка, размещенная внутри здания, защищающего ее от атмосферных воздействий
4. Электропомещение	Помещение или отгороженная, например сетками, часть помещения, которые доступны только для квалифицированного обслуживающего персонала и в которых расположены электроустановки
5. Сухое помещение	Помещение, в котором относительная влажность воздуха не превышает 60 %. При отсутствии в таком помещении условий, приведенных в пп. 6 - 11, оно называется нормальным
6. Влажное помещение	Помещение, в котором пары или конденсирующаяся влага выделяются лишь кратковременно в небольших количествах, а относительная влажность воздуха более 60 %, но не превышает 75 %
7. Сырое помещение	Помещение, в котором относительная влажность воздуха длительно превышает 75 %
8. Особо сырое помещение	Помещение, в котором относительная влажность воздуха близка к 100 % (потолок, стены, пол и предметы, находящиеся в помещении, покрыты влагой)
9. Жаркое помещение	Помещение, в котором под воздействием различных тепловых излучений температура превышает постоянно или периодически (более 1 сут.) +35° С (например, помещение с сушилками, сушильными и обжигательными печами, котельные и т.п.)
10. Пыльное помещение	Помещение, в котором по условиям производства выделяется технологическая пыль в таком количестве, что она может оседать на проводниках, проникать внутрь машин, аппаратов и т.п. Пыльные помещения разделяются на помещения с токопроводящей пылью и помещения с нетокопроводящей пылью
11. Помещение с химически активной или органической средой	Помещение, в котором постоянно или в течение длительного времени содержатся агрессивные пары, газы, жидкости, образуются отложения или плесень, разрушающие изоляцию, токоведущие части электрооборудования и заземляющие устройства электроустановок
12. Квалифицированный персонал	Специально подготовленные лица, прошедшие проверку знаний в объеме, обязательном для данной работы, и имеющие квалификационную группу по технике безопасности, предусмотренную Правилами техники безопасности при эксплуатации электроустановок
13. Распределительное устройство (РУ)	Электроустановка, служащая для приема и распределения электроэнергии и содержащая коммутационные аппараты, сборные и соединительные шины, заземляющие устройства, вспомогательные устройства (компрессорные, аккумуляторные и др.), а также устройства защиты, автоматики и измерительные приборы
14. Открытое распределительное устройстве (ОРУ)	Распределительное устройство, все или основное оборудование которого расположено на открытом воздухе
15. Закрытое распределительное устройстве (ЗРУ)	Распределительное устройство, оборудование которого расположено в здании
16. Комплектное распределительное устройстве	Распределительное устройство, состоящее из полностью или частично закрытых шкафов или блоков со встроенными в них аппаратами, устройствами защиты и автоматики и поставляемое в собранном или полностью подготовленном для сборки виде. Комплектное распределительное устройство, предназначенное для внутренней установки, обозначается КРУ, а для наружной установки - КРУН
17. Подстанция	Электроустановка, служащая для преобразования и распределения электроэнергии и состоящая из трансформаторов или других преобразователей энергии, распределительных устройств, заземляющих и защитных устройств, устройств управления и вспомогательных сооружений. В зависимости от преобладания той или иной функции подстанций они называются трансформаторными или преобразовательными
18. Заземляющее устройство	Совокупность заземлителя и заземляющих проводников
19. Заземлитель	Проводник (электрод) или совокупность электрически соединенных между собой проводников (электродов), находящихся в соприкосновении с землей или ее эквивалентом
20. Искусственный заземлитель	Заземлитель, специально выполняемый для целей заземления
21. Естественный заземлитель	Находящиеся в соприкосновении с землей или с ее эквивалентом электропроводящие части комму

files.stroyinf.ru

Кронштейн крепления полосы заземления, стальная, оцинкованная и медная полоса, ее установка, ГОСТ

Заземление предохраняет от ударов электрическим током, когда нетоковедущие части электроустановок оказываются под напряжением. Это может произойти в результате удара молнии или нарушения изоляции. В первую очередь при устройстве заземления используются естественные заземлители, например, трубы или арматура. Если же они отсутствуют либо не обеспечивают требуемое сопротивление растеканию, то возникает необходимость в искусственных заземлителях.

Расположение контура

Как правило, заземляющие проводники выполняются из металлической полосы или прута. Система включает в себя внешний и внутренний контуры. Вне здания производится крепление полосы заземления к электродам, заглубленным в грунт на расстоянии не менее 1 м от фундамента и образующим контур заземления. Чаще контур имеет треугольную форму, но возможна его прокладка в линию или вокруг периметра здания.

Глубина укладки определяется степенью промерзания грунта и составляет не менее 0,5-0,7 м. Меньшая глубина возможна на входе в здание, где вводы проводников обычно заключают в металлические трубы. Горизонтальные полосы заземления рекомендуется класть ребром на дно траншеи. Их длина определяется размером контура и расстоянием до здания.

Внешний контур подвергается атмосферной и подземной коррозии. Разрушение поверхности проводников и арматуры постепенно снижает эффективность защиты. Окрашивание подземных частей системы заземления не рекомендуется.

Для их изготовления используется нержавеющая сталь и защитные медные и цинковые покрытия. Внутри помещения металлическая полоса прокладывается открыто вдоль конструкций здания. При повышенной влажности используется кронштейн крепления полосы заземления.

Стальной прокат

Заземляющая шина должна обладать высокой электропроводностью, пластичностью и хорошей свариваемостью. В качестве плоского проводника в системах для заземления и выравнивая потенциалов используется преимущественно стальная полоса. Этот универсальный вид металлопроката имеет прямоугольное сечение без внутренних пустот и плоскую форму. Полоса изготавливается по ГОСТ 103-2006 «Прокат сортовой стальной горячекатаный полосовой» и обладает рядом ценных качеств:

небольшая стоимость;
долгий срок использования;
высокая прочность.

Данный стандарт определяет стальной прокат общего назначения толщиной от 4 до 80 мм и шириной от 10 до 200 мм. В зависимости от назначения изготавливают полосы мерной, кратной и немерной длины. Специфика прокатки сталей определяет требования, предъявляемые к длине проката. Полоса из обыкновенных сталей поставляется длиной до 12 м, из легированных – до 6 м. Регламентирована и минимальная длина, для всех видов она составляет 2 м. Рулонный прокат имеет то преимущество, что количество сварных соединений при его использовании в контуре сокращается.

Полоса может быть нормальной или повышенной точности проката. Но этот параметр, как и точность углов или серповидность, практически не влияет на качество заземления и не является значащим при выборе.

Оцинкованная

Для продления срока службы и защиты от воздействия окружающей среды на сталь наносится цинковое покрытие по ГОСТ 9.307-89 «Покрытия цинковые горячие». Стальную полосу предварительно обрабатывают и погружают в емкость с расплавом цинка. Толщина покрытия составляет 40-200 мкм. Чем толще слой, тем больше он способствует увеличению прочности изделия. Усиление покрытия осуществляется повторным погружением полосы в цинковый расплав.

Оцинковка является на данный момент наиболее эффективным и дешевым способом защиты. Нанесение покрытия увеличивает стоимость проката, но срок его службы при этом вырастает. Свойства цинка сохраняются и при небольших повреждениях поверхности. Оцинкованная полоса устойчива к коррозии, упруга, не трескается и имеет аккуратный внешний вид. Она производится из углеродистых и низколегированных марок стали методом продольной резки стального листа и поставляется в виде бухт весом 50-60 кг или хлыстов длиной 5-6 м.

Согласно ПУЭ минимальное сечение заземляющего проводника для установок с напряжением менее 1 кВ равняется 75 мм2. Полоса 4х20 мм является наиболее экономичным решением, которое удовлетворяет этим требованиям. Чаще для изготовления заземляющего контура используется оцинкованная полоса сечением 4х40 мм, 5х40 мм, 5х50 мм. Эти изделия обеспечивают выполнение норм и удобны для монтажа заземления. Один метр полосы 4х40 мм согласно стандарту весит около 1,3 кг. Масса погонного метра также регламентируется ГОСТ 103-2006 и применяется для расчета необходимого количества ленты.

Медная

Наряду с оцинкованными полосами широко применяются на практике полосы заземления с медным покрытием. Медь менее активна электрохимически, чем сталь и цинк. Поэтому она служит дольше и может применяться в более сложных условиях.

Омедненные заземлители обладают хорошей пластичностью. Они поставляются немерной длиной, что удобно для прокладки контуров заземления. Также медная полоса используется для внутреннего контура в качестве магистрального проводника, служащего для подключения к нему оборудования. Минусом полос заземления с медным покрытием является их высокая цена.

Прокладка внутреннего контура

Электрооборудование, которое подлежит заземлению, размещено по всей площади производственных помещений. К системе заземления оно подключается путем прокладки внутри здания магистральных шин. Установка заземляющих проводников делается открыто, к ним всегда должен быть свободный доступ для контроля и осмотра. Исключение составляют металлические трубы скрытой электропроводки и взрывоопасные установки, где проемы заделываются легко выбиваемыми негорючими материалами.

Полосы заземления внутреннего контура положено прокладывать горизонтально или вертикально. Только если здание включает наклонные конструкции, разрешено прокладывать проводники параллельно им. Внутренний контур заземления монтируется с использованием стен и потолков, при необходимости прокладки по полу полоса заземления укладывается в каналы. Проводники прямоугольного сечения монтируют широкой плоскостью к стене. Крепление полосы к кирпичным и бетонным поверхностям производится забиванием гвоздей с помощью строительно-монтажного пистолета. Для фиксации на деревянных стенах используются шурупы.

Заземляющие проводники соединяют между собой при помощи сварки. При сильном нагреве защитное цинковое покрытие испаряется, при этом снижается сопротивляемость стали внешним воздействиям. Поэтому точки соединения обрабатываются цинковым спреем или эмалью. В местах, где предусмотрено измерение сопротивления заземляющего устройства, проводник крепится болтами. Он должен иметь возможность отсоединения, но только с помощью инструмента. Точки крепления полос заземления должны находиться на расстоянии от 650 мм до 1000 мм друг от друга. Они расположены тем чаще, чем больше поперечное сечение полосы.

Конструкция здания может включать температурные швы, предохраняющие его от деформации Пересекающая такой шов полоса заземления должна иметь компенсирующий изгиб. Через стены и перекрытия полосу заземления свободно проводят через проемы или заключают в стальную трубу.

Крепление на кронштейнах

Крепление прямо на стены разрешено только в помещениях с сухой неагрессивной атмосферой. При наличии в воздухе большого количества влаги и едких паров заземляющие проводники полагается приваривать к опорам. Расстояние до стены должно составлять не менее 10 см. Держатели шин заземления изготовляются из стали, их крепят пистолетными дюбелями или приваривают к вмазанным в стену закладкам. На сложных поверхностях применяют дюбели с распорной гайкой или капроновые распорные дюбели. Расстояние между опорами должно составлять от 600 мм до 1000 мм по прямой, на углах 100 мм от точки поворота. Рекомендуемая высота, на которой должен быть размещен кронштейн, составляет от уровня пола 400-600 мм.

Проводники заземления окрашиваются по всей длине желтыми и зелеными прилегающими друг к другу полосами. Цветные полосы должны иметь одинаковую ширину, для шин она установлена в диапазоне 15-100 мм.

Заземление играет важную роль в защите людей и имущества от повреждений. Благодаря ему такие внезапные явления, как молния или короткое замыкание, не приведут к человеческим жертвам и порче материальных ценностей.

Использование стальной полосы в качестве заземляющего проводника хорошо показало себя на практике и признано эффективным и выгодным.

evosnab.ru

Правила заземления

ПРАВИЛА УСТРОЙСТВА ЭЛЕКТРОУСТАНОВОК (ПУЭ), 2002 год

Издание, переработанное и дополненное, с изменениямиМинистерство Энергетики РФ

Правила устройства электроустановок (ПУЭ) распространяются на вновь сооружаемые и реконструируемые электроустановки постоянного и переменного тока напряжением до 750 кВ...

Открыть документ: пункты с 1.7.1 по 1.7.79 (отдельная страница)

Открыть документ: пункты с 1.7.80 по 1.7.119 (отдельная страница)

Открыть документ: пункты с 1.7.120 по 1.7.177 (отдельная страница)

Скачать раздел 1.7 (pdf)

РУКОВОДСТВО ПО ПРОЕКТИРОВАНИЮ, СТРОИТЕЛЬСТВУ И ЭКСПЛУАТАЦИИ ЗАЗЕМЛЕНИЙ В УСТАНОВКАХ ПРОВОДНОЙ СВЯЗИ И РАДИОТРАНСЛЯЦИОННЫХ УЗЛОВ

(С изменениями при сканировании оригинала и обработке. Версия 1) Министерство Связи СССР, 1971

Скачать (pdf)

РД 153-39.2-080-01 Правила технической эксплуатации автозаправочных станций

Открыть документ

Скачать (pdf)

РД 34.21.121 Руководящие указания по расчету зон защиты стержневых и тросовых молниеотводов

Министерство энергетики и электрофикации СССР.

Открыть документ

РД 45.155-2000

ЗАЗЕМЛЕНИЕ И ВЫРАВНИВАНИЕ ПОТЕНЦИАЛОВ АППАРАТУРЫ ВОЛП НА ОБЪЕКТАХ ПРОВОДНОЙ СВЯЗИМинистерство Связи РФ

Открыть документ: главы с 1 по 11 (отдельная страница)

Открыть документ: главы с 12 по 15 (отдельная страница)

Скачать (pdf)

РД 153-34.0-20.525-00

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО КОНТРОЛЮ СОСТОЯНИЯ ЗАЗЕМЛЯЮЩИХ УСТРОЙСТВ ЭЛЕКТРОУСТАНОВОКРАО "ЕЭС России"

Открыть документ: главы с 1 по 3 (отдельная страница)

Открыть документ: главы с 3 по 6 (отдельная страница)

Скачать (pdf)

ПРАВИЛА ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ ЭЛЕКТРОУСТАНОВОК ПОТРЕБИТЕЛЕЙ (ПТЭЭП)

МИНИСТЕРСТВО ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Открыть документ (отдельная страница) (главы 2.7 и 2.8)

Скачать (pdf)

Что такое защитное заземление и как его устраивать

Библиотека электромонтера. Госэнергоиздат, 1959 г.(из коллекции г-на Преображенского А.Н.)

Открыть документ: главы с 1 по 6 (отдельная страница)

Открыть документ: главы с 7 по 10 (отдельная страница)

Открыть документ: главы с 11 по 14 (отдельная страница)

Скачать (pdf)

Методические указания по проектированию устройств автоматики, телемеханики и связи на железнодорожном транспорте (И-179-89)

Министерство путей сообщения СССР, ГПИИ "Гипротранссигналсвязь", 1989(из коллекции г-на Преображенского А.Н.)

Скачать (pdf)

Инструкция по защитному заземлению электромедицинской аппаратуры в учреждениях системы Министерства здравоохранения СССР (1973 г.)

Всесоюзный научно-исследовательский и испытательный институт медицинской техники (ВНИИИМТ)

Открыть документ (отдельная страница)

National Electrical Code (NEC) 2008 Edition (США)

Contents and Chapter 2.250 "Grounding and Bonding"National Fire Protection Association (NFPA)

Документ (PDF) доступен по запросу

ATT-TP-76416 (США)

Grounding and Bonding for Network FacilitiesAmerican Telephone and Telegraph (AT&T Inc.)

Скачать (pdf)

ATT-TP-76416-001, сопутствующий документ к ATT-TP-76416 (США)

Grounding and Bonding for Network Facilities – Design FundamentalsAmerican Telephone and Telegraph (AT&T Inc.)

Скачать (pdf)

ATT-TP-76403, сопутствующий документ к ATT-TP-76416 (США)

Grounding and Bonding Requirements for Internet Services FacilitiesAmerican Telephone and Telegraph (AT&T Inc.)

Скачать (pdf)

ARMY TM 5-852-5, AIR FORCE AFR 88-19, volume 5 (США)

TECHNICAL MANUAL. ARCTIC AND SUBARCTIC CONSTRUCTION UTILITIES….Departments of the army and the air force USA

Скачать (pdf)

MIL-HDBK-419A (США)

MILITARY HANDBOOK. GROUNDING, BONDING AND SHIELDING FOR ELECTRONIC EQUIPMENTS AND FACILITIESDepartment of defense USA

Скачать (pdf)

TM 5-690 (США)

TECHNICAL MANUAL. GROUNDING AND BONDING IN COMMAND, CONTROL, COMMUNICATIONS, COMPUTER, INTELLIGENCE, SURVEILLANCE AND RECONNAISSANCE (C4ISR) FACILITIES.Headquarters, Department of the army USA

Скачать (pdf)

NWSM 30-4115 (США)

Lightning Protection, Grounding, Bonding, Shielding and Surge Protection Requirements National Weather Service

Скачать (pdf)

CNS Manual Vol. V (Индия)

Communication, Navigation & Surveillance manual. Lightning & surge protection and earthing system of CNS InstallationsAirports Authority of India

Скачать (pdf)

Стандарты заземления

ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011

Электроустановки низковольтные. Часть 5-54. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов

Открыть документ: предисловие, содержание, пункты с 541 по 542.2.8

Открыть документ: пункты с 542.3 по 544.2.3

Открыть документ: приложения A, B, C, D, DA, библиография

ГОСТ Р 50571.5.54-2011

Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и проводники уравнивания потенциалов. Федеральное агентство по техническому регулированию и метрологии

Открыть документ (отдельная страница)

ГОСТ 12.1.030-81 с поправками от 2001 года

Электробезопасность. Защитное заземление. Зануление. Госстандарт России

Открыть документ (отдельная страница)

Скачать (pdf)

ГОСТ 12.1.038-82

Электробезопасность. Предельно допустимые значения напряжений прикосновения и токов.Государственный комитет СССР по стандартам

Открыть документ (отдельная страница)

Скачать (pdf)

ГОСТ Р 50571.10-96 (МЭК 364-5-54-80)

Заземляющие устройства и защитные проводники.Госстандарт России

Открыть документ (отдельная страница)

Скачать (pdf)

ГОСТ Р 50571.21-2000 (МЭК 60364-5-548-96)

Заземляющие устройства и системы уравнивания электрических потенциалов в электроустановках, содержащих оборудование обработки информацииГосстандарт России

Открыть документ (отдельная страница)

Скачать (pdf)

ГОСТ Р 50571.22-2000 (МЭК 60364-7-707-84)

Заземление оборудования обработки информации.Госстандарт России

Открыть документ (отдельная страница)

Скачать (pdf)

ГОСТ 464-79замена ГОСТ 464-68

Заземления для стационарных установок проводной связи, радиорелейных станций, радиотрансляционных узлов и антенн систем коллективного приема телевидения.Государственный комитет СССР по стандартам

Открыть документ (отдельная страница)

Скачать (pdf)

ГОСТ Р 50669-94

Электроснабжение и электробезопасность мобильных (инвентарных) зданий из металла или с металлическим каркасом для уличной торговли и бытового обслуживания населенияГосстандарт России

Открыть документ (отдельная страница)

Скачать (pdf)

ГОСТ Р 50462-2009

Базовые принципы и принципы безопасности для интерфейса "человек-машина", выполнение и идентификация. Идентификация проводников посредством цветов и буквенно-цифровых обозначений. Федеральное агенство по техническому регулированию и метрологии РФ

Открыть документ (отдельная страница)

Federal Standard No. S24.802 (США)

GENERAL REQUIREMENTS FOR GROUND ELECTRONIC EQUIPMENT

Скачать (pdf)

Federal Standard No. S24.809 (США)

GROUNDING STANDARD

Скачать (pdf)

IEEE Std 142-1991 (США)

Recommended Practice for Grounding of Industrial and Commercial Power SystemsInstitute of Electrical and Electronics Engineers (IEEE)

Документ (PDF) доступен по запросу

IEEE Std 142-2007 (США)замена Std 142-1991

Recommended Practice for Grounding of Industrial and Commercial Power SystemsInstitute of Electrical and Electronics Engineers (IEEE)

Документ (PDF) доступен по запросу

IEEE Std 602-1996 (США)

Recommended Practice for Electric Systems in Health Care FacilitiesInstitute of Electrical and Electronics Engineers (IEEE)

Документ (PDF) доступен по запросу

IEEE Std 1100-1999 (США)

Recommended Practice for Powering and Grounding Electronic EquipmentInstitute of Electrical and Electronics Engineers (IEEE)

Документ (PDF) доступен по запросу

MIL-STD-1542B (США)

MILITARY STANDARD. ELECTROMAGNETIC COMPATIBILITY AND GROUNDING REQUIREMENTS FOR SPACE SYSTEM FACILITIESDepartment of defense USA

Скачать (pdf)

FAA-STD-019e (США)

LIGHTNING AND SURGE PROTECTION GROUNDING BONDING AND SHIELDING REQUIREMENTS FOR FACILITIES AND ELECTRONIC EQUIPMENT Department of Transportation. Federal Aviation Administration (FAA)

Скачать (pdf)
