Как собрать электрощиток в частном доме. Подключение электрощитка на столбе


Как собрать электрощиток в частном доме

В статье «Замена электропроводки в старом доме» я рассказал о том, как полностью заменить электропроводку. Всю новую проводку мы сводили в одно место в коридоре. Там уже находился металлический встроенный электрощит со счётчиком и вводным автоматом. Ниже этого щита мы и разместили электрощит с автоматами.

Провода к щитку мы проложили в штробе сбоку от счётчика. Выдолбили место под щит на двенадцать модулей. Завели в корпус щитка кабеля и приморозили его алебастром. После застывания алебастра корпус электрощита заделали гипсовой штукатуркой.

Как подобрать электрощит

Сейчас мы рассмотрим несколько общих правил по выбору электрощита. Сразу оговорюсь – я не сторонник покупки электрощитов на рынках и магазинчиках типа «Всё для стройки». Я их покупаю либо в проверенных магазинах, либо через интернет у производителей.

  • Электрощит лучше покупать с небольшим запасом модулей. У Вас всегда должна быть возможность маневра в большую сторону. Мы, например, когда просчитывали замену проводки, планировали щит на восемь модулей. Установили на двенадцать. В процессе сборки щита пожалели, что не купили на шестнадцать модулей.
  • Старайтесь не экономить на щите. Дешёвый щит – дешёвая пластмасса. Со временем может пожелтеть и стать хрупкой. Также производителями дешёвых щитов не учитываются такие качества щита как: самозатухание и слабая дымность.
  • Щиты от именитых производителей уже заточены под грамотную, удобную и безопасную кабельную разводку внутри них. Недорогой щиток, купленный на рынке, наверняка придётся тюнинговать и доукомплектовывать.

Устройство электрощита

Изначально в нашем щитке планировалась установка одного УЗО и шести автоматов. И то, заказчик недоумевал, для чего на две комнаты и кухню шесть автоматов. Раньше всё работало от двух пробок.

Объясняю ему: раньше не было кондиционера, вместо старой газовой колонки был куплен бойлер, стиралка подключалась через удлинитель в комнате вместе с телевизором. Плюс, в ванной стоял новенький, ещё не подключенный душевой бокс с подсветками, радио и другими примочками. И куда то надо подключить пару десятков розеток и десяток лампочек.

В итоге решили так: три автомата отдаём на розетки и освещение, и четыре автомата на бойлер, душ, кондиционер и стиральную машину.

Над автоматами верховодит УЗО. Устройство Защитного Отключения или дифференциальное реле (дифреле). Отключает всё при малейшей попытке электрического тока уйти на сторону или на Ваши руки. Крайне необходимая штука в Вашем щитке.

Над всем этим стоит реле напряжения. Контролирует входящее напряжение. Подпрыгнула у Вас в сети напруга, допустим, до 260В. Клац! Реле выключило всю технику. Упало напряжение ниже 250В. Клац! Включило. Так же всё происходит и по нижнему пределу.

Очень нужный гаджет для Вашего дома. Примитивный, не очень точный, китайский. Но, зато в связке с контактором, практически не убиваемый.

Как подключить фазу в электрощитке

  1. Вход на реле напряжения фазы со счётчика.
  2. Выход фазы с реле напряжения на УЗО.
  3. Вход на УЗО фазы с реле напряжения.
  4. Выход фазы с УЗО на автоматы.
  5. Вход на автоматы фазы с УЗО.

Электрический ток со счётчика подаётся на реле напряжения. Если напряжение электротока соответствует заданным параметрам реле, ток подаётся на УЗО. С УЗО электрический ток подаётся на автоматы защиты.

Как подключить ноль в электрощитке

Щиток при покупке комплектовался одной нулевой шиной. Пришлось дополнительно купить пару нулевых шин в изоляции.

Одну из этих шин мы использовали для разводки ноля после УЗО. Вторую для заземления.

  1. Ноль со счётчика приходит на неизолированную нулевую шину из комплекта щитка.
  2. С этой же шины ноль уходит на УЗО.
  3. Вход ноля в УЗО.
  4. Выход ноля из УЗО.
  5. Подключение ноля с УЗО к нулевой шине для разводки потребителей.
  6. Подключение ноля для питания реле напряжения.

Ноль у нас разделён на две группы. Первая группа используется для подключения ввода, УЗО и реле напряжения. Вторая – для подключения нулевых проводников всех линий. Провода собраны по три штуки и опрессованы кабельными наконечниками. Как опрессовать провода показано ниже.

Внимание! Не прикладывайте большие усилия для затяжки винтов в шинах. В противном случае можно перерезать провода винтами.

Как подключить землю в электрощитке

Шину для подключения РЕ проводников мы разместили в правом, нижнем углу. Прямо к щитку саморезами прикручиваем нулевую шину.

Также, как и на ноле, опрессовываем по три провода в один наконечник и подключаем к шине.

Дополнительно хочу обратить Ваше внимание на землю. В моём случае изначально было правильное заземление. Если у Вас нет заземляющего контура или Вы в чём то не уверены, лучше перестраховаться и проконсультироваться со специалистами.

Внимание! Пренебрежительное отношение к заземлению и занулению является прямой угрозой жизни Вас и Ваших близких.

Как подключить автоматы в электрощитке

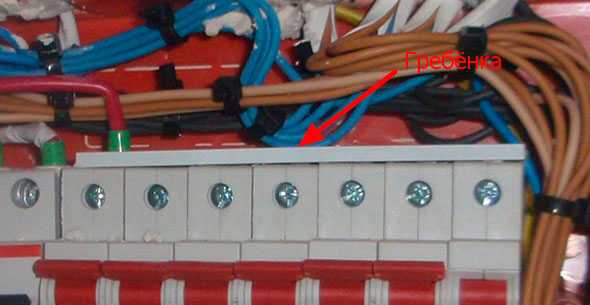

Сверху соединяем автоматы соединительной гребёнкой.

Многие предпочитают делать перемычки между автоматами из провода. Я считаю, что гребёнка надёжнее. Да и эстетика не на последнем месте.

При покупке гребёнки, отдельное внимание обратите на её вес и толщину. Многие производители поддерживают низкие цены на гребёнки за счёт снижения сечения. Сечение жилы в гребёнке должно быть не менее 10 мм/кв.

Снизу в автоматы заводим провода от потребителей. В некоторые автоматы заводим по два провода. Разрешается зажимать под один зажим до трёх проводов. Многожильные провода опрессовываем кабельными наконечниками.

Как подписать автоматы в электрощите

Следующий шаг не менее важен. Нужно подписать автоматы, какой, что отключает.

В комплекте с каждым щитком идёт самоклеющая табличка. На ней либо пустые ячейки, либо порядковые номера автоматов. Не очень удобные вещи. Очень мало места для нормального описания автомата. Проходит много лет и уже никто не вспомнит, что значит «роз.ком.2». Поэтому в данном случае, пришлось просто пронумеровать автоматы.

Затем, на листке бумаги составили детальное описание. Эту бумагу приклеили в щитке со счётчиком, с внутренней стороны дверцы.

Если конструкция щитка позволяет, можно описание приклеить прямо на щиток.

Делается это легко.

  1. Составляем таблицу. Я делаю в Ворде, сразу в нужном размере.
  2. Распечатываем её.
  3. С лицевой стороны ламинируем прозрачным скотчем.
  4. С обратной стороны приклеиваем двухсторонний скотч.
  5. Под линейку острым ножом или лезвием вырезаем таблицу.
  6. Отрываем защитную плёнку на двухстороннем скотче и приклеиваем таблицу на щит.

Как обслуживать электрощит

Электрический щит необходимо регулярно обслуживать. От этого зависит его работоспособность и безопасность Вашего жилья.

  • Через полгода после сборки и подключения щита необходимо провести контрольную протяжку контактов автоматов и шин.
  • В дальнейшем эту процедуру проводить ежегодно.
  • Внимание! Не прикладывайте слишком большие усилия для затяжки винтов в шинах

  • Каждые две недели необходимо производить тестирование УЗО. Для этого нужно нажать кнопку «ТЕСТ» на приборе. Тестирование лучше проводить утром, когда отключены большинство электроприборов.

P.S. Что делать, если Вам понадобится совет или консультация?

  1. Задайте вопрос на форуме Электро-Сантехника.
  2. Позвоните мне на мобильный телефон.
  3. Задайте свой вопрос в социальных сетях - ВКонтакте, Одноклассники, Facebook, Twitter, livejournal. Подписывайтесь на страницы Электро-Сантехника, там много другой интересной информации, не попавшей на сайт.

Всего Вам доброго! Удачи!Владимир.

santeh.ks.ua

Монтаж электрощитка 380 Вольт

Минимальная комплектация щита учета удовлетворяющая требованиям типовых ТУ

Пройден длинный путь согласования бумаг, получены заветные Технические Условия (ТУ) на подключение электрической мощности 15кВт. Дошло дело, наконец то, до реальных "не бумажных" работ. Надо выполнить требования ТУ, в том числе, и прежде всего, необходимо правильно расположить и установить щит учета верно собрать электрическую схему внутри щита, сделать правильную обвязку щита входящими и выходящими проводами.

Понятно, что для выполнения этой работы гарантированно и без проблем придется обратиться к тем самым местным электросетям, инспектор которых придет все эти работы проверять. Будет очень правильно, а в ряде случаев позволит избежать заметных избыточных затрат, если и сам владелец дома будет хорошо понимать какие именно работы и как ему должны будут сделать. Всё должно быть сделано так, чтобы все работало и инспектор, который приедет к вам для проверки реализации ТУ, не смог ни к чему придраться.

Выполнить техниеские условия можно по разному, можно накрутить в щитке множество дополнительных и далеко не дешевых устройств автоматики и защиты, а можно обойтись только самым необходимым минимумом. Ни в коем случае не оспаривая безусловной полезности дополнительных устройств защиты и автоматики, на этапе подключения вполне можно обойтись и самым минимумом.

Чем меньше устройств в щитке и проще его электрическая схема, тем меньше мест о которые может "споткнуться" проверяющий инспектор и тем проще получить электричество в дом.

Когда закончатся все проверки, когда вам всё что требуется, опломбируют, и вы станете полноправным потребителем 15кВт, вы спокойно и неспеша добавите в свой щит дополнительные УЗО (УЗО - устройство защитного отключения) и защиту от импульсных перенапряжений и тд и тп. На этапе подключения можно ограничиться именно тем минимумом, который требуется по ТУ.

Как и где установить щит учёта?

Для многих до сих пор непривычным остается требование установки щита со счетчиком (это и есть щит учета) с внешней стороны своего забора. Именно так, с внешней стороны, до забора вашего участка, на опоре требуется установить щит учета.Почему так? Очень просто, контролирующие службы должны в любой момент иметь полный и беспрепятственный доступ к этому щиту.

Как правило опора для электрощитка, это надежно вбитая в землю металлическая труба прямоугольного или круглого сечения. Иногда встречаются опоры, выполненные как железобетонный столбик, на котором закреплен отрезок металлической трубы (закреплен, например, на приваренных скобах-стяжках).

Щит учета на металлической опоре

Щит учета на железобетонном столбике-пасынке.

Что такое щит учета?

Щит учета - это специальный металлический шкаф внутри которого собрана электрическая схема и установлен прибор учета (электросчетчик). Учтите, если вы постоянно проживаете в своем доме, вам, как минимум, ежемесячно и зимой, и летом придется заглядывать в этот шкаф, хотя бы для того, чтобы снять показания счетчика.

Шкаф стоит на улице и в дождь и в снег и в жару и в холод . Условия, в которых шкаф вынужден сохранять "электрическое сердце " вашего дома, совсем не простые.Обязательно с большой ответственностью подойдите к выбору шкафа для своего щита учета. Выбирайте шкаф от известного производителя. Проверьте, что степень защиты не менее IP55. Советую покупать шкаф только с дополнительной внутренней дверью-перегородкой внутри.

При покупке проверьте:

  • наличие и качество всех замков шкафа

  • дополнительные комплекты ключей

  • качество покраски

  • наличие и качество резиновых уплотнителей на дверях

  • наличие аккуратных отверстий для ввода-вывода кабеля

  • наличие полного комплекта подходящих муфт

  • наличие надежно приваренного контакта заземления шкафа

  • наличие заводского заземления дверок

Шкаф должен иметь внутри металлическую арматуру для удобной установки электросчетчика, DIN рейки для автоматов, колодки для нуля и для защитного заземления.

Вот такой добротный и долговечный шкаф должен на долгие годы стать надежным "домом" для вашего электросчетчика, для автоматов защиты и контактов кабеля и провода.

Шкаф щита учёта.

Что в самом минимальном варианте должно быть установлено внутри 3-х фазного щита учета 15 кВт?

Первым делом устанавливаем электросчетчик на предусмотренное для него место (естественно, никаких пломб, которые будут видны на следующих фотографиях, пока еще у вашего щита учета нет).

Электросчетчик в шкафу учета.

Рядом, на DIN рейке, ставим трехфазный (строенный) вводной автомат 3 х 25А. Этот вводной автомат обязательно должен стоять в пластиковом боксе с возможностью опломбирования.

Вводной автомат в пластиковом боксе под опломбировку.

Под вводным автоматом удобно расположить второй, выходной автомат 3 х 25А, который будет включен в схему после счетчика. Рядом с автоматом можно расположить колодки для нулевого рабочего провода и для защитного заземления.

Выходной автомат щита учёта.

Вот и всё самое необходимое что должно быть внутри шкафа щита учета. На фотографии собранного щита есть один единственный автомат, который добавлен уже позднее. Через этот автомат подключен гараж, подключение гаража сделано после завершения всех официальных работ по ТУ. Этот автомат не нужен на этапе подключения.

Шкаф, с такой установленной начинкой, надо надежно, например на резьбовой шпильке через металлический уголок, закрепить на опоре.

Вариант укрепления шкафа на опоре.

Установить требуется так, чтобы от земли до нижних контактов счетчика было 1,7 метра. В шкаф должны будут войти провода вводного СИП кабеля (Самонесущий Изолированный Провод) с сечением токонесущих жил 16 кв мм и такого же типа СИП провода должны выйти (вариант с кабелем-воздушкой от щита учета к стене дома) из шкафа.

И входной, и выходной кабель заходит внутрь шкафа щита учета через его нижние отверстия. Провода кабеля СИП - 4 4х16 очень жесткие и толстые, работать с такими проводами достаточно трудно. Однако, несмотря на это, кабель должен быть проложен по опоре в защитной гофре или в специальном кабельном канале, а в местах прохода через отверстия шкафа должны использоваться соответствующие муфты.

Провода вводного кабеля должны присоединяться к верхним неподвижным контактам вводного автомата.

Провода вводного кабеля на клеммах вводного автомата.

С выхода контактов вводного автомата провода схемы щита учета должны быть заведены на вход счетчика, а провода с выхода счетчика - на верхние контакты второго (выходного) автомата.

Провода с выхода счетчика на вход выходного автомата.

На опоре обязательно должно быть выполнено защитное заземление.

Защитное заземление.

Контур защитного заземления щита учета должен быть подсоединен к контуру заземления опоры. Вот, собственно, и вся электрическая схема щита учета 15 кВт в самом минимальном варианте.

Щит учета в сборе. Минимальный вариант.

Конечно, о самостоятельных подсоединениях к проводам на столбе не может быть и речи. Подключения на столбе должен делать только специалист местных электросетей. Специалист электросетей поднимется на столб, от которого должно быть сделано подсоединение, укрепит на столбе, примерно на уровне проходящих проводов электрокабеля, специальную металлическую скобу с надежными приваренными к ней кольцевыми зацепами.

Скоба с кольцевыми зацепами на столбе.

Вводные провода будут натянуты между кольцевыми зацепами скобы на столбе и кольцевым зацепом на опоре щита при помощи специальной арматуры для натяжения и крепления СИП - зажимов клиновых анкерных.

Зажим клиновой анкерный для СИП.

Вводной и выходной кабель СИП. Крепление от столба к опоре.

Наверху, на столбе, специальными соединителями - зажимами прокалывающими ответвительными, провода вводного СИП кабеля будут присоединены к магистральным электрическим проводам( идущим между столбами).

Зажим прокалывающий ответвительный.

Подсоединение проводов вводного кабеля СИП к магистральным электрическим проводам.

Внизу, внутри шкафа щита учета, провода вводного СИП кабеля будут подсоединены к неподвижным контактам вводного автомата.

Как должен быть сделан СИП кабель от электрощитка к стене дома?

С выхода второго (выходного) автомата щита учета, провода выходного СИП кабеля (через отверстие внизу шкафа и в гофре), должны подняться по опоре до её кольцевого зацепа, откуда, при помощи комплекта анкерных клиновых зажимов, выходной СИП кабель будет натянут сначала между кольцевыми зацепами опоры и скобы наверху столба, а затем от скобы наверху столба до точки ввода в дом.

Выходной СИП кабель от столба до стены дома.

Анкерный клиновый зажим и выходной СИП кабель, крепление на стене дома.

Как вводной кабель, так и кабель от щита учета к дому, нигде не должен иметь каких-либо спаек, сросток, муфт или ответвлений.Каждый провод кабеля должен быть абсолютно цел и не должен быть нигде поврежден, нарощен, оголен или тп.

Монтаж электропринимающих устройств заявителя присоединения на 15 кВт, выполненный таким образом удовлетворяет требованиям типового ТУ на присоединение. Инспектор, приехавший для проверки, опечатает пластиковый бокс вводного автомата, опечатает счетчик внутри шкафа щита учета и всё.Поздравляем, 15 кВт "электрическое сердце" вашего дома включилось в работу.

domorost.ru

Как самому установить электрощиток на наружной опоре. Электрический щиток в квартире.

Завершающим этапом электромонтажных работ в доме является установка электрического щита. Большое значение при этом имеет правильный выбор места для его установки.

Электрический щит целесообразно устанавливать в середине помещения – в этом случае расход электрического кабеля значительно уменьшается.

Наиболее удобным в эксплуатации будет электрический щит, расположенный возле входа в помещение.

Чтобы не заморачиваться такими вопросами как собрать , можно приобрести электрощит уже полностью собранный, укомплектованный автоматическими выключателями и однофазным счетчиком. Хотя на мой взгляд более разумно и к тому же экономичнее собрать его самостоятельно по частям.

Из какого материала должен быть корпус электрощита?

Наиболее распространенными являются электрощиты, корпус которых выполнен из пластика или металла. Для изготовления пластмассовых щитов используется специальный термопластик, устойчивый к продолжительному воздействию на него высокой температуры.

Такие щиты обладают привлекательным внешним видом, поэтому легко вписываются в интерьер помещения. Электрощиты из металла выполняются обычно сварным способом. Благодаря большому выбору модификаций можно подобрать металлический электрощит с необходимой комплектацией.

Типы электрощитов

Существует два вида электрических щитков – накладные и встраиваемые. В домах, оборудованных скрытой электропроводкой , рекомендуется установка встроенного электрощита. Такие щиты обладают более привлекательным видом, при этом занимают намного меньше места.

Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее. Такая ниша обычно оборудуется с использованием алебастра или гипса.

Накладные электрощиты обычно устанавливаются в зданиях, где проведена наружная электропроводка . Крепление накладных щитов осуществляется с помощью саморезов или дюбель-гвоздей.

Из каких элементов состоит электрический щит?

  • 1). DIN-рейка является специальным устройством, на котором закрепляются автоматы защиты специальными защелками. DIN-рейка выполняется из металлической пластины, и крепится к корпусу электрощита с помощью специального крепления. В случае необходимости DIN-рейку можно резать с помощью обычной ножовки по металлу.
  • 2). Шина распределительная предназначена для соединения в распределительном электрощите всех рабочих нулевых проводов. Вторая распределительная шина в щите предназначена для соединения заземляющих проводов. Исполнение распределительных шин может быть открытым или закрытым. Распределительные шины закрытого исполнения защищены от прикосновений.
  • 3). Автоматы защиты (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых в сеть.
  • 4). Соединительные провода необходимого сечения.
  • 5). Электросчетчик – устанавливается при необходимости.

Как собрать электрический щиток?

В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.

После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.

Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.

Теперь необходимо подключить автоматы . Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.

Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.

Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.

В электрическом щите , кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.

Подключение приборов учета в электрощите - права!

Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.

Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбиров
