Дверной звонок своими руками: схема подключения 220в, как сделать и подключить, простая установка 220 вольт. Подключение дверного звонка 220в


Электрический звонок: схема, устройство и подключение

Использование электрического звонка позволяет решить ряд проблем, связанных с подачей звукового сигнала в помещение. Именно данный тип звонка отличается разнообразием мелодий и звуков, приятных для восприятия человеку. Об особенностях устройства и подключения электрических звонков рассмотрим далее.

Оглавление:

  1. Устройство электрического звонка и его назначение
  2. Работа электрического звонка и его виды
  3. Рекомендации по выбору электрического звонка
  4. Электрический звонок: схема и подключение проводного звонка
  5. Советы по подключению разного рода электрических звонков

Устройство электрического звонка и его назначение

Для того, чтобы понять устройство электрического звонка, следует прежде всего ознакомиться с основными его составляющими. Электрический звонок состоит из:

  • электрического магнита;
  • молоточка;
  • якоря;
  • непосредственного звонка или чашки;
  • контактов;
  • пружины;
  • кнопки;
  • батареи или элемента, отвечающего за подачу электричества.

Главным элементом, который входит в состав электрического звонка и осуществляет его работу, выступает электрический магнит. Именно благодаря ему осуществляется подача сигнала.

Принцип действия электрического звонка основывается на близ лежащем расположении электромагнита и якоря, в состав которого входит электрическая жесткая пластина и молоток. Около якоря располагается контакт, подвижного типа, выполненный из латуни. При отсутствии электричества на поверхности электрического магнита, контакт прижимается к винтовому участку, который соединяется с одной клеммой. Вторая же клемма соединена с поверхностью на катушке электрического магнита, а второй ее участок соединен с якорем.

Таким образом, при нажатии на кнопку, происходит замыкание цепи, в катушке устанавливается устройство якоря, и он притягивается к полюсу с помощью электрического магнита. Далее происходит процесс ударения молоточка о поверхность звоночной чашки, контакт подвижного типа, выполненный из латуни, размыкает цепь отходя от винтового участка. Подача тока через катушку электрического магнита прекращается, и электромагнит больше не способен притянуть якорь. Пружина помогает якорю сдвинуться от полюса электрического магнита, а контакт из латуни снова прижимается к поверхности винта, замыкая при этом цепь. Ток снова проходит через поверхность катушки, молоток подает сигнал и процедура снова повторяется до того момента, пока не перестанут нажимать на кнопку. Таким образом, в то время, когда кнопка, отвечающая за прерыватель тока является замкнутой, происходит постоянное колебание якоря и ударение молоточка по участку чашки, а соответственно воспроизведение сигнала.

Главной функцией электрического магнита выступает самовыключение устройства, именно благодаря его наличию происходит замыкание и размыкание электрической цепи.

Работа электрического звонка и его виды

Стандартный электрический звонок имеет вид кнопки, которая соединяет или размыкает зуммерную цепь. Для расположения наружного блока используют место около двери, а внутренний блок размещается в помещении. Провод помогает соединить эти две части в одну целостную конструкцию. Чтобы проложить коммуникации, требуется просверлить отверстие в стене. Этот процесс не отличается удобством.

Звонок электрический 220 требует наличия питания, то есть проведения шины, которая будет снабжать электричеством блок, расположенный внутри помещения. Данный вид электрического звонка отличается наличием простой схемы установки, состоящей из нажатия кнопки и мгновенной передачи сигнала. Кроме этого, он не нуждается в частом техническом обслуживании. Устанавливаемое оборудование отличается высоким сроком эксплуатации и способно работать на протяжении одного или двух десятилетий без замены деталей. Несмотря на большое количество преимуществ, звонки электрические проводные становятся менее популярными, так как на смену им пришли более усовершенствованные звонки электрические дверные беспроводного типа.

Огромным преимуществом данного типа звонков выступает отсутствие работ по осуществлению коммуникационной связи двух его частей. Монтажные работы не требуют никаких навыков, достаточно установить одну его часть в месте непосредственного прихода гостей, а другую - возле двери. Фиксация внешнего блока осуществляется с помощью двухстороннего самоклеящегося скотча. Установка внутреннего блока осуществляется в любом удобном месте квартиры или дома. Данный звонок способен работать в различных режимах, таких как:

  • беззвучный;
  • прерывистый;
  • продолжительный.

Звонок электрический с кнопкой позволяет выбирать самые разнообразные мелодии в виде звука колокола, пения птиц, сверчков, шума воды и т.д. Именно из-за этого, данные изделия пользуются большим спросом и высокой популярностью.

Возможно полное отключение зуммера, выбор нужного типа мелодии и питающих элементов. Современные беспроводные звонки работают как на пальчиковых, так и на мизинчиковых батарейках.

Еще более усовершенствованным типом электрического звонка является звонок с комбинацией видеоглазка. Его конструкция состоит из мощной камеры и жидкокристаллического экрана, подающего изображение отличного качества. Именно он позволяет рассмотреть человека пришедшего в гости. Кроме этого, данный прибор имеет дополнительные функции:

1. Большинство изделий обладает наличием индивидуального видеоглазка и беспроводного электрического звонка. Данная комбинация позволяет заменить приобретение двух приборов только одним. Передачу изображения с видеоглазка осуществляет золотистый шлейф, он достаточно короткий, поэтому эти два прибора должны находиться в максимальной близости друг с другом. Кроме того, существует возможность отключения зуммера, его программирования и выбора типа сигнала.

2. Некоторые модели оснащены видеоглазком, позволяющим проводить видеонаблюдение. Кроме этого, он регистрирует изображения и записывает видео. С помощью встроенных датчиков движения ведется запись.

3. Для подпитки видеоглазка используются его собственные источники в виде батарей, встроенных аккумуляторов, которые работают из-за подзарядки. Учтите, что в таком случае, потребуется наличие розетки, находящейся вблизи двери, так как зарядка производится непосредственно на месте, в котором установлен аппарат.

4. Для проведения монтажных работ потребуется наличие небольшого количества времени. Для этого снимается обычный дверной глазок, а на его место устанавливается индивидуальный. Видеокамерный шлейф протягивается через глазок и устанавливается возле двери. Быстрота выполнения данной операции является еще одним преимуществом данного рода устройств. Программы позволяют автоматически задавать время, в которое начнется регистрация.

Кроме этого, электрические звонки разделяют в соотношении с их мощностью, стандартные устройства способны работать от напряжения в 220 Вольт, некоторые модели имеют мощность от 4,5 до 60 В. Для их работоспособности потребуется покупка батарей или понижающих трансформаторов.

Рекомендации по выбору электрического звонка

Предлагаем ознакомиться с простыми советами, которые помогут подобрать правильный электрический звонок для вашего дома:

1. Чтобы электрический звонок купить, достаточно обратиться в специализированный магазин, где опытные консультанты предоставят расширенную информацию о любом, интересующем вас устройстве.

2. Первым делом, определите тип электрического звонка, который вам потребуется. Выбирать следует из проводных, беспроводных и видеокамерных. При процедуре выбора влияет на звонок электрический цена, внешний вид, тип подключения и сложность в проведении монтажных работ.

3. Определите мелодию звонка, она бывает классической - стандартной или в виде звонка-мелодии.

4. При установке звонка в большом доме, продумайте возможность покупки громкого устройства, чтобы его звук был слышен даже в самых отдаленных уголках дома.

5. Высокой популярностью отличается использование звонков-гонгов, издающих звуки с использованием трубы. Они отличаются превосходным дизайном и респектабельным внешним видом. Некоторые варианты данных звонков имеют даже встроенные часы.

6. Отличным решением для установки в загородном доме, на даче или в коттедже является приобретение беспроводных электрических звонков. Одну их часть прикрепляют на калитке, а вторую у входной двери или непосредственно в доме. Проводные звонки, в таком случае, неудобны в монтаже и дороги в прокладывании кабеля.

Электрический звонок: схема и подключение проводного звонка

Для самостоятельного осуществления монтажа проводного электрического звонка потребуется наличие:

  • электродрели или перфоратора;
  • индикаторной отвертки;
  • плоскогубцев;
  • отвертки с наличием тонкого жала;
  • кусачек.

Кроме этого необходимо иметь:

  • непосредственно дверной звонок;
  • кнопку для его включения;
  • два двухжильных кабеля.

Чтобы осуществить установку подготовьте кабель, состоящих из двух жил с сечением от 0,5 до 0,7 миллиметров квадратных. Так как звонок имеет незначительную мощность, использование более толстых кабелей является нецелесообразным.

Кроме этого учтите, что материал, из которого изготовлены жилы бывают алюминиевыми или медными. Выбирайте материал, который имеет такие же жилы, как и вся проводка дома.

Схема устройства электрического звонка состоит в замыкании контактов, которое происходит после нажатия кнопки. Для получения определенного сигнала, необходимо возникновение ноля и фазы разомкнутого типа. В схему электрического звонка входит также двухжильный кабель, состоящий из двух участков, прокладываемый от коробки распределителя к месту проведения монтажных работ.

Предлагаем ознакомиться с инструкцией по установке звонка с наличием низкого напряжения:

1. Прежде всего следует выключить питание электросети - это делается для безопасности того человека, который проводит монтажные работы.

2. От коробки распределителя проложите кабель до звонка и его кнопки. Для этого, в коробке распределительного типа, с использованием светового индикатора находят провода, осуществляющие подачу электричества, определяют провод фазный и нолевой.

2. Далее провода соединяются в соотношении с предыдущими показателями.

3. В дверном проеме или в стене, просверлите отверстие, помогающее вывести провод для подключения к кнопке.

4. С помощью клемм соедините провод и кнопку, и закрепите ее возле двери, на стене.

5. К второму концу провода подсоедините две клеммы, которые располагаются на поверхности батарей. При нахождении батареи непосредственно внутри корпуса, необходимо проложить кабель от коробки к кнопке и соединить их вместе. Далее разделите кабель на две жилы, и каждую из них подключите на определенную клемму.

6. При наличии в корпусе трансформатора понижающего напряжение, подключайте его к коробке-распределителю, и к клеммам, которые соответствуют определенному типу напряжения.

7. После выполнения всех вышеперечисленных пунктов, проверьте работоспособность всей системы.

Советы по подключению разного рода электрических звонков

Все электрические звонки имеют сетевой индикатор работы и отдельную кнопку их включения. Именно данные элементы и требуют подключения. Предлагаем рассмотреть варианты подключения разнообразных электрических звонков:

1. Подключение проводного звонка с кнопкой является самым простым и распространенным вариантом. От электросети происходит подключение нулевой фазы, непосредственно к звонку, а фаза - через работу кнопки воздействует на замыкание цепи и срабатывание сигнала. То есть, в коробку распределитель от электрической сети заводят кабель, который разделяют на две жилы, одна жила идет к кнопке, а вторая - к кабелю, идущему к звонку. Оставшийся кабель подключают к нулевому участку скрутки, находящемуся внутри коробки.

2. При возникновении необходимости в подключении двух или более кнопок звонка, достаточно провести параллельное их соединение, с помощью добавления скрутки для подключения.

3. Для монтажа беспроводных звонков с батарейками разберите его корпус или откройте крышку участка на котором находятся батарейки, установите его и проверьте на работоспособность. Зафиксируйте звонок в удобном для вас месте.

4. Для того, чтобы подключить беспроводной звонок, который работает от электричества, произведите прямое подключение не разрывая ноля и фазы. Некоторые модели звонков подразумевают их установку непосредственно в электрическую розетку.

5. Для того, чтобы подключить проводной звонок, имеющий четыре контакта, одну пару подключите к электросети, а вторую к кнопке. Данные типы звонков встречаются очень редко и отличаются неудобством использования и монтажа.

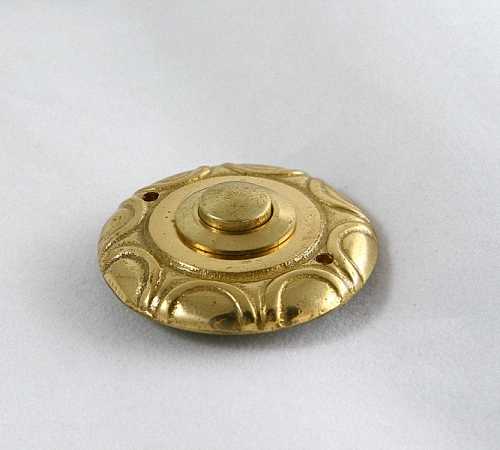

6. Чтобы осуществить непосредственное подключение кнопки, разберите ее и зафиксируйте на стене с помощью саморезов или дюбель-гвоздей. Далее произведите зачистку проводов и их подключение к двум контактам. Выбирайте произвольный порядок подсоединения.

7. Если кнопка беспроводная, то достаточно приобрести батарейки и установить их. Ее фиксация осуществляется с помощью двухстороннего скотча.



strport.ru

Как подключить электрический дверной звонок

Когда у людей возникает потребность в подключении электрического дверного звонка? В основном, когда устанавливают/меняют входные двери и перебивают провод звонка. А также при переезде в купленную квартиру.

Если провод перебит/порван и есть возможность его нарастить, наращиваем, предварительно отключив электричество. Если после сростки звонок заработал - порядок, если нет, то лучше от кнопки протянуть новый кусок кабеля к месту подключения звонка.

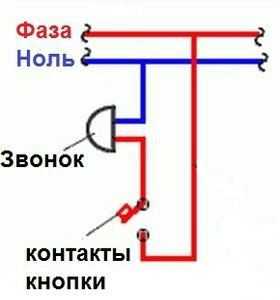

Чтобы легко подключить электрический дверной звонок, я нарисовал такую простенькую схемку.

Бывает сложно разобраться со схемой подключения, особенно если из стены торчат четыре одинаковых провода. Чтобы легко разобраться в схеме желательно вначале определить где фаза, а где ноль.

Для этого нужно взять двухполюсный индикатор и пощупать все концы проводов парами. Перед проверкой предварительно обесточиваем квартиру и снимаем с кончиков проводов изоляцию для сборки схемы. Затем ток подаем.

Понятное дело, если вы не электрик, то вам в доме без надобности двухполюсный индикатор. В этом случае можно сделать контрольную лампу из электрического патрона и куска кабеля.

Допустим у вас есть контрольная лампа и вы легко определили фазу и ноль. Тогда берем звонок и любой из его выводов (на рисунке 4) подключаем к нулевому проводу (на рисунке 6). Другой вывод звонка (3) подключаем к любому проводу(1) из оставшихся двух проводов идущих на кнопку звонка.

Оставшийся провод (2) соединяем с фазным проводом (5). Подаем питание и жмем кнопку. Должен зазвенеть звонок. :) Выключаем питание, изолируем скрутки. Пользуемся.

Если звонок не звенит, возможны варианты: проверить звонок, проверить кнопку. Можно параллельно звонку подключить контрольную лампу. Если при нажатии на кнопку звонка лампа загорается, а звонок молчит, меняем звонок. Иначе проверяем кнопку. Снимаем крышку. Индикатором проверяем есть ли фаза и т.д.

Если ничего не помогает или неохота возиться с подключением электрического дверного звонка, зовем электрика из ЖЭКа, платим деньги, а потом проверяем результат.

А можно сделать еще проще. Купить электромузыкальный дверной звонок на батарейках и без проводов. Налепить кнопку звонка перед дверью (обратная сторона кнопки на липкой основе).

Звонок установить в любом удобном месте в квартире: хоть в прихожей, хоть в кухне. Радиус действия беспроводного звонка в зависимости от модели до 100 метров. И время от времени менять батарейки. А провода замуровать в стену.

Кстати, я себе так и сделал. Заизолировал провода, углубил их в стенку и заштукатурил. А деревянную площадку, стоявшую в этом месте с момента постройки дома выкинул. И теперь у меня стеночка ровная, красивая, а звоночек мелодичный. :)

hydromet.com.ru

Установка и подключение дверного звонка: схема, варианты монтажа

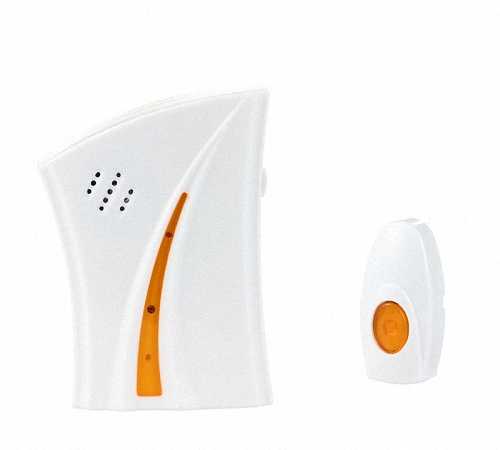

Существует два типа дверных звонков:

  • проводные;
  • беспроводные.

Первый вариант в установке наиболее прост, так как не подразумевает проведение электромонтажных работ. Чаще всего управляющая кнопка и основной блок питаются от батарей, поэтому весь процесс установки сводится к закреплению элементов звонка на соответствующих местах. У некоторых моделей основной блок подключается в розетку, что так же не добавляет сложностей к установке звонка.

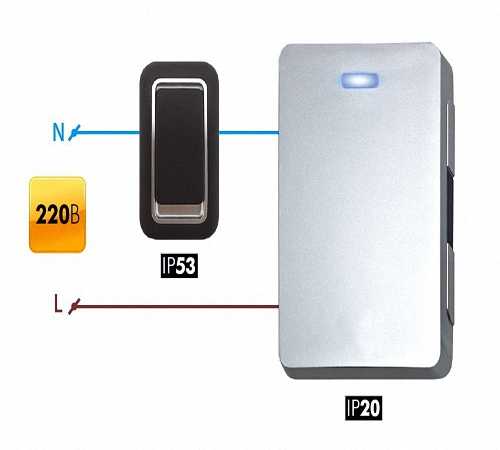

Подключение дверного звонка к сети 220 В

Наиболее распространенная схема подключения звонка к питающей сети представляет собой замкнутый контур, в котором последовательно подключены источник питания, кнопка и основной блок.

Порядок выполнения монтажных работ будет следующим:

  • изучить схему электропроводки помещения;
  • определить подходящее место для размещения кнопки и основного блока звонка;
  • на распределительном щите отключить ввод электричества в квартиру;
  • приступить к соединению проводов.

На этом этапе необходимо ввести жилы питающего провода в основной блок звонка и закрепить его на выбранном месте, далее нулевой рабочий проводник от главного автомата подсоединяется к основному блоку напрямую. Фазный провод кнопки звонка соединить с фазой основного блока, затем подключить ее к фазе от главного автомата в распределительной коробке. В основном блоке современных звонков соединение проводов чаще всего выполняется клеммами, также встречаются и зажимы с винтами.

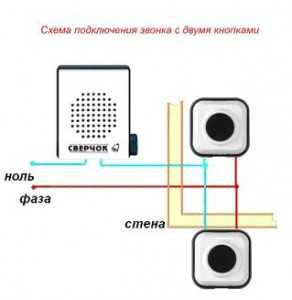

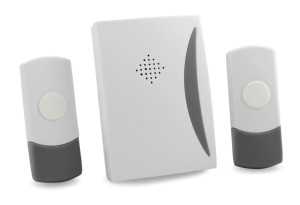

Установка двух кнопок на один дверной звонок

Такая необходимость может возникнуть в случае, если несколько квартир на этаже отделены общей дверью. Тогда одна кнопка будет расположена на лестничной клетке, а другая – перед входной дверью в нужную квартиру. Для этого может применяться следующая схема

В данном случае кнопки включаются в цепь параллельно, и звонок будет срабатывать при нажатии на любую из них.

Крепление дверного звонка. Большинство современных звонков крепятся к стене на дюбели и шурупы. Провода можно прокладывать как внутри стены, в заранее заготовленных штробах, так и в кабель-каналах при наружном исполнении проводки. Кнопку звонка можно так же закрепить на планке шурупами или приклеить к выбранному месту на двусторонний скотч.

Замена старого дверного звонка. При замене неисправного дверного звонка зачастую можно наблюдать, что из стены выходит четыре провода: В этом случае необходимо определить фазовый проводник сети при помощи индикаторной отвертки и подключить ее к звонку, а нулевой проводник сети соединить с проводом, идущим от кнопки. После окончания работ следует включить ввод электричества в квартиру и удостовериться в работоспособности схемы.

podvi.ru

Схема управления освещением – виды, назначение и способы реализации. Схема подключения звонка 220в через кнопку

Электрозвонки. Установка и подключение | Каталог самоделок

Существует огромное множество электрических звонков, на любой вкус : отечественных и импортных, питающихся от сети 220 В и автономных, проводных и беспроводных, просто звенящих или играющих мелодию ( да не одну!).

Проигнорируем беспроводные автономные (на батарейках) звонки, потому как там все предельно просто ( 2 модуля, один кнопочный, крепящийся снаружи, другой непосредственно издающий звук и крепящийся внутри помещения, «общаются» они друг с другом посредством радиоволн, т.е., ничего никуда подключать не нужно). Рассмотрим условия и порядок подключения проводного эл. звонка, питающегося от сети 220 В.

Перед началом работ обязательно выключите автомат распред. щитка (обесточить)

Условием работы проводного звонка является наличие соединительного провода между звонком и кнопкой. Звонок  обычно монтируется  поблизости от входной двери, рядом с распределительной коробкой ( электрощитком, автоматом). А вообще , в квартирах при разводке электропроводки монтеры умышленно выводят 2 провода на кнопку снаружи и 2 провода на звонок внутри квартиры. Эти провода уже подсоединены нужным образом к бытовой сети 220 В. Вам только остается купить звонок с кнопкой и подсоединить к ним имеющиеся провода.

Как видно из рисунка, звонок работает, как и любой бытовой электроприбор, при подаче на него «нуля» и «фазы». «Ноль» постоянно подключен, а вот «фаза» нет. В данной схеме кнопка есть ни что иное, как разрыв фазного провода. В момент нажатия на кнопку контакты внутри нее смыкаются и контур становится замкнутым.

После того, как все смонтировано и подключено, можно проверить работу звонка, нажав кнопку. Если звука нет, значит вы забыли включить автомат (пустить ток в квартиру). Если снова звука нет, то есть еще 2 причины – неисправность кнопки и звонка.  Но по идее в кнопке ломаться нечему, так что просто проверьте надежность фиксации проводов на ее клеммах. Для пущей верности отсоедините оба провода  и перемкните их между собой, имитируя нажатие кнопки – исправный звонок должен сработать. При отсутствии результата вспомните прописную истину: всегда проверяйте исправность товара при покупке. Другими словами, выкиньте звонок и купите новый.

Иногда возникает необходимость иметь 2 или 3 кнопки на звонок. Схема подключения не намного сложнее. Просто добавляете параллельно к первой кнопке вторую, создав аналогичный разрыв фазного провода.

Работоспособность проверяем как и в первом случае.

volt-index.ru

Подскажите как подключить к сети электрический звонок?

sych.v 07-12-2014 12:07

Собственно вот. Куда 220 подключить я понимаю (синие клемы) , а кнопку куда?)) Китай, схемы нет.

sergei_0987 07-12-2014 12:18

А некуда, насколько я схему разглядел. Подключите 220 к синим клеммам, если звонок начнет звонить, тогда кнопку подключите в разрыв одного провода 220 и еще раз проверьте.В этом случае вешать кнопку в сырое место не советую - будет бить током.

sych.v 07-12-2014 12:19

Ок, спасибо. Ща сделаю.) отпишусь.

Mastor 07-12-2014 12:19цитата:Собственно вот. Куда 220 подключить я понимаю (синие клемы) , а кнопку куда?)) Китай, схемы нет.

Нахрен там схема?Кнопка включается в разрыв питающей цепи, т.е. в разрыв одной жилы подходящей к синим клеммам.

Провод с вилкой там нахрен не нужен, в смысле вилки, все закидывается с развед коробки.

sych.v 07-12-2014 12:21

Спасибо.

ГеологКениг 07-12-2014 12:27

Всегда мучал этот вопрос, а выяснить - руки не доходили) Спасибо за информацию)))

Mastor 07-12-2014 12:29цитата:В этом случае вешать кнопку в сырое место не советую - будет бить током.

В этом случае, если это частный дом с выносом кнопки естественно на улицу, ставится либо нормальная влагозащищенная кнопка и нормальный козырек над ней, провод подводится снизу, или если сильно хочется быть уверенным что "е...ом не токнет" можно кинуть на кнопку 12В и включение звонка сделать через релюшку с 12-ти вольтовой катушкой.А ныне есть в продаже и беспроводные кнопки, т.е. вариантов масса.Вариант с релюшкой на мой взгляд предпочтительней...

ГеологКениг 07-12-2014 12:31

Беспроводной звонок - беспонтовый, я поставил, второй год плююсь, батареек хватает на звонке на 2-3 месяца, задолбался менять...

Mastor 07-12-2014 12:36цитата:Беспроводной звонок - беспонтовый, я поставил, второй год плююсь, батареек хватает на звонке на 2-3 месяца, задолбался менять...

Согласен, просто описал как существующий в прЫнципе вариант.

ferrero 07-12-2014 14:47цитата:Изначально написано sych.v:Собственно вот. Куда 220 подключить я понимаю (синие клемы) , а кнопку куда?)) Китай, схемы нет.

Нас такой фуйне, основам так сказать, в школе учили на уроках труда. Вот оно современное образование племени менагеров. Хорошо хоть не спрашивают какой рукой сраку вытирать. Это пока на уровне инстинктов.

szemp.ru

схема подключения 220в, как сделать и подключить, простая установка 220 вольт

Подключить дверной звонок можно самостоятельно, если грамотно ознакомиться со всеми нюансами этого процесса Моделей дверных звонков существует неимоверное количество, и каждый из них допустимо собрать самостоятельно. Установить и подключить готовый дверной звонок намного проще, чем сделать свой собственный, однако сейчас еще остались те умельцы, которые предпочитают сделать такое устройство самостоятельно. Чтобы определиться с тем, какую конструкцию выбрать, лучше всего обратить внимание на технические характеристики всех видов звонков.

Особенности устройства дверного звонка и схемы подключения 220В

Схема подключения дверного замка к 220В на самом деле очень проста, однако перед работой нужно отключить электричество, подготовить необходимый инструмент, надеть специальные резиновые перчатки.

Выбор конкретной модели зависит исключительно от личных предпочтений, а также от того, какие имеются в наличии детали, если речь идет о собственноручной сборке.

С тем, как устроено приспособление, ознакомлен каждый человек, однако, что находится под его корпусом? Снаружи квартиры ставится кнопка, посредством которой и осуществляется подача сигнала на динамик, установленный внутри помещения. Это самая простая модель, какую только можно найти в продаже.

Ознакомиться с особенностями дверного звонка можно в интернете

Есть и более современные модели, которые могут передавать с кнопки:

  • Сигнал;
  • Картинку;
  • Видео высокого разрешения.

Важно помнить о том, что работать с электричеством не безопасно, а потому нужно ознакомиться с техническими данными устройства, чтобы не столкнуться с коротким замыканием при подключении.

Как подключить дверной замок: виды устройств

Можно намного проще понять, какие могут потребоваться детали, и нужно ли подсоединить изделие к напряжению в 220 вольт. Проводной звонок – это простая конструкция, в которой соединение всех элементов, которых всего 2, осуществляется посредством провода.

Работает такое изделие долго, исправно и редко приносит проблемы, так как в нем попросту не чему ломаться.

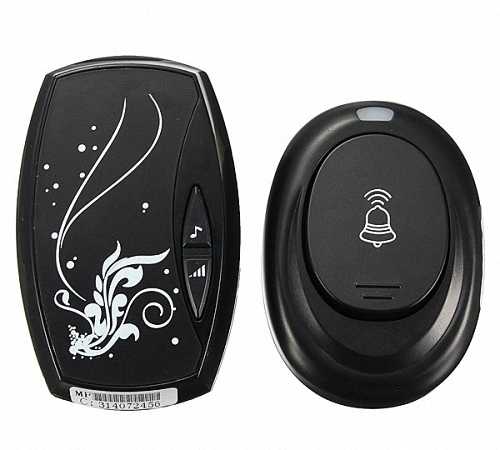

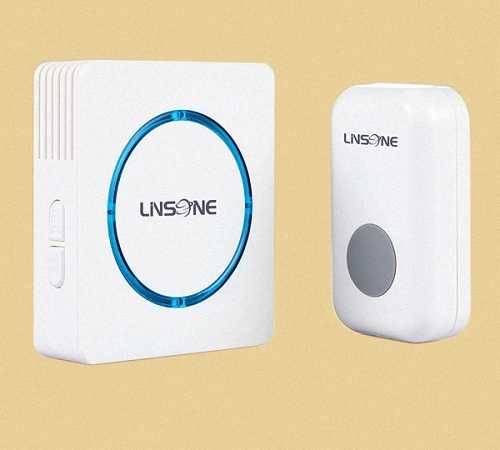

Установка беспроводного звонка немного сложнее, так как нужно учесть расстояние между кнопкой и динамиком, чтобы не потерялся сигнал радиопередачи, иначе изделие не будет выполнять свою поставленную задачу. Помимо кнопки вызова и динамика, требуется монтаж блока питания. Помимо этого, звонки делят еще на 3 дополнительные группы. В звуковом в качестве оповещения используется мелодия или голосовая запись.

Существуют различные виды дверного замка, подобрать которые можно в специализированных магазинах

Видеозвонок имеет:

  • Подключение кнопки;
  • Активацию динамика;
  • Миниатюрную камеру;
  • Антивандальное покрытие.

Домофоны позволяют не только подать оповещение в дом о приходе, но и пообщаться с оппонентом, а также открыть дверь с кнопки посредством специального механизма, который связывает замок и непосредственно панель, установленную в доме. Как правило, такие конструкции используют только профессионального изготовления, так как они должны быть надежными, максимально качественными и самое главное, исправно работающими.

Схема подключения дверного замка

В силу того что существуют различные виды звонков, то и подключение осуществляется совершенно различным способом. Первоначально, прежде чем начать строить дверной звонок, нужно определиться с определенными моментами.

Перед тем как подключить дверной замок, лучше сначала изучить схему его подключения

А именно:

  • Его вид;
  • Способ подключения;
  • Место расположения.

От этого зависит то, потребуется ли приобретение дополнительных кабелей, или же он будет на батарейках, что намного удобнее, и к тому же безопаснее, особенно для собственноручно сделанной конструкции. Также нужно заранее предугадать тот момент, когда потребуется починить устройство, чтобы не пришлось проводить серьезные работы по демонтажу, к примеру, если зашить энергоблок или часть проводов в стену. Если подключение проводится к электричеству, то доступ к изделию должен быть открытым.

У беспроводного замка схема подключения очень простая, и чаще всего выбирают именно такие конструкции. Сначала устанавливается кнопка вызова так, чтобы гостю было удобно до нее дотянуться, а далее определяется место расположения динамика, с учетом радиуса действия радиоволны.

Для монтажа элементов достаточно использовать болты или липкую ленту.

Для подключения проводного звонка, придется потрудиться чуть больше. Стоит учесть тот момент, что требуется протягивание провода для соединения 2 элементов, а потому нужно предварительно продумать путь размещения кабеля. Желательно проложить его сквозь стену, расположенную вокруг двери. Так не потребуется устанавливать кабель канал для маскировки или же вовсе прятать его под обои или натяжной потолок, если такой имеется. Что касается принципа подключения, то сначала нужно вывести 2 конца провода, другими словами, фазу и ноль. Провод питания заводится в корпус динамика и закрепляется на клеммах. Второй конец подключается к кнопке вызова, а далее к звонку монтируется электрический кабель. Перед тем как будет убран инструмент, нужно протестировать изделие, на отсутствие искр, исправность работы, чтобы исключить возгорание в отсутствия жителей дома. Видеозвонки требуют дополнительного подключения панели для обзора помещения вне квартиры и панели, на которую будет непосредственно выводиться картинка.

Инструкция: как сделать дверной звонок своими руками

Для чего нужен дверной звонок? Можно ли починить старый или проще собрать новый? Стоит заметить, что ремонт, дело интересное, но вот сбор звонка своими руками может доставить немало удовольствия. Стоит заметить, что ранее было модно для изготовления звонков на дверь использовать основу в виде старого телефона, который издает звук дин-дон.

Изготовить дверной звонок можно своими руками, главное — продумать его конструкцию и схему подключения

Советский аппарат – это прошлый век, теперь за основу стали брать самые обычные детские игрушки, так как есть возможность подобрать:

  • Мелодию;
  • Режим работы;
  • Громкость;
  • Регулятор для уменьшения или увеличения громкости;
  • Габариты изделия.

Чтобы сделать звонок своими руками максимально просто, нужно подготовить музыкальную игрушку или вовсе открытку, двужильный провод метровой длины, индикаторную отвертку, изоленту. При разборе игрушки, можно обнаружить маленькую плату, чип, место для установки батарейки и динамик. Если берется электрическая игрушка, работающая от надавливания, то в ней нет внешней кнопки, а плата и динамик расположены в специальной коробочке внутри изделия. Эта коробочка должна быть очень аккуратно снята и открыта и на плате можно увидеть ту самую заветную кнопочку, которая по виду напоминает резиновый наконечник, прикрепленный к контактам платы.

Ее нужно не только не потерять, но и запомнить место точного расположения.

Далее внимание стоит обратить на провод, идущий к динамику. Он заменяется на двужильный кабель. Концы кабеля зачищаются на каждой жиле. Провода, идущие к динамику, нужно аккуратно подрезать и также зачистить. Действия должны быть максимально аккуратными, чтобы не оторвать тонкие проводки от платы. Далее проводится соединение проводов динамика и кабеля, который другим концом подключается к проводам платы. Как только конструкция собрана, нужно установить на плату кнопку, и проверить работоспособность изделия. Для улучшения качества работы, нужно заизолировать концы при помощи изоленты. Особенность конструкции в ее полной безопасности, так как вероятность замыкания и возгорания равны 0.

Как подключить дверной звонок: 2 провода (видео)

Стоит заметить, что соорудить такое изделие несложно, однако нужно четко следовать инструкции, соблюдая технику безопасности и поэтапность работы. Таким образом, невозможно потерять ни нужные контакты, ни запутаться в месте, куда их закрепить. Звонок из игрушки – это просто, легко и самое главное дешево, а прослужит он очень долго.

www.mdou34.ru

Как подключить звонок?

Как подключить звонок?

Обычно звонок приобретается в зависимости от условий подключения в квартире, то есть под определенную схему. В настоящее время моделей звонков огромное количество: от электрических проводных до дистанционных беспроводных. В данной статье мы расскажем, как правильно подключить звонок.

Как подключить проводной (стационарный) звонок

Как мы уже сказали выше, подключение дверных звонков может быть беспроводным (в этом случае звонок питается от батареек или аккумуляторов) или стационарным (то есть звонок питается через сеть двести двадцать вольт).

Электрический дверной звонок - самый распространенный тип, который установлен практически в каждой квартире. Его предпочитают за доступность и стабильную работу.

Подготовительные работы

  1. Если ваша входная дверь не имеет место под установо

elhow.ru

Как подключить электрический звонок в квартире

Для оповещения жителей квартиры о приходе гостей был специально создан дверной звонок. Сегодня он представлен двумя видами: проводными и беспроводными устройствами. Чтобы с его помощью можно было получить звуковой сигнал, необходимо произвести подключение прибора. Как это сделать правильно?

Внимание! Все работы, кроме определения фазного и нулевого кабеля производятся при отключенном электропитании.

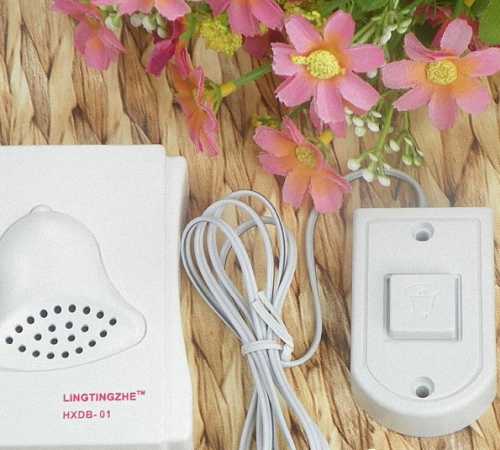

Проводные модели

Сначала о том, как подключить электрический звонок в квартире с проводами. Откройте коробку с устройством и осмотрите его. Сколько жил выходит? Теперь сравните их количество с тем, что выглядывает из стены в месте, где вы решили поставить звонковую коробку. Возможно несколько вариантов.

Стена – 2, звонковая коробка – 2

План работы заключается в поиске фазы и нуля. Для этого воспользуйтесь индикаторной отверткой. Прикоснитесь концом к обнаженному проводу. Если лампочка не загорается, это ноль. Его напрямую подключают к общему проводу в распределительной коробке. Желательно использовать клеммную колодку для соединения, а не скрутки.

Фаза при контакте с отверткой обнаружится индикаторной лампочкой. Жилу проводят через кнопку, играющую роль замыкающего электрическую цепь ключа. А после провод соединяют с фазой в распределительной коробке.

Стена – 3, коробка прибора – 3

Если из прибора и отверстия в стене выходит трехжильный кабель, то у вас предусмотрено заземление. Такое может быть только в новостройках, где проводка имеет стандартную окраску:

  • Заземляющий провод всегда желто-зеленый;
  • Нулевой – синий;
  • Фазный – белый, коричневый или черный.

По цвету без труда определите провода, но для лучшей безопасности все же убедитесь в правильности сооруженной проводки индикаторной отверткой. Как подключить дверной звонок 2 провода, вы уже знаете. С тремя проводами все так же, за исключением того, что дополнительно нужно объединить концы заземляющих проводов.

Стена – 3, коробка – 2, и наоборот

Если у стены и звонка разное количество проводов, тот, что является «лишним» — заземляющая жила. Она нужна только для повышения безопасности, а на работу устройства никак не влияет. Схема подключения дверного звонка 220В с двумя проводами вам известна. Останется только качественно изолировать кончик заземляющего кабеля.

Подключение с двумя кнопками

Вы решили подключить звонок для входной двери так, чтобы вам могли подать сигнал из двух разных мест? Тогда вам нужна вторая кнопка, но можно использовать три, четыре и даже больше. Главное, руководствоваться правилом: все они должны быть подключены параллельно.

Двухкнопочный дверной звонок, схема подключения которого приведена выше, удобен для использования в коттеджах с несколькими входами в дом.

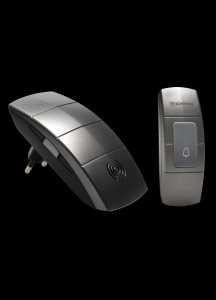

Беспроводные модели

Беспроводные аналоги могут питаться от розетки или от батареек. Первый неудобен тем, что не работает при отключенном электроснабжении, второй тем, что требует регулярной замены батареек. Их преимущество: они не требуют подключения.

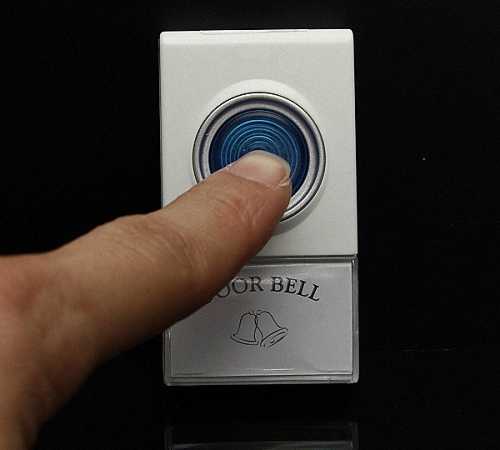

Подающее звуковой сигнал устройство остается внутри жилого помещения: в розетке или на стене или в любом другом месте при батареечном питании. Остается разместить кнопку, передающую радиосигнал. Ее выносят за пределы квартиры и устанавливают возле двери. Для этого понадобится дюбель или шуруп. Можно посадить кнопку на двусторонний скотч.

Для подключения выбирайте те же провода, что и для устройства системы освещения. Схема подключения звонка для двери проста до безобразия, и для этой работы не нужны специальные знания. А при покупке беспроводных устройств вы лишаетесь этих забот вовсе.

electricdoma.ru
