Как выбрать нож с пяткой для снятия изоляции. Нож с пяткой для снятия изоляции своими руками


От "А" до "Я". Как выбрать нож электрика (с пяткой). Самый подробный обзор.

 Всем привет. Меня зовут Анатолий, добропожаловать на мой блог. Я создатель канала на ютуб «Ящик с инструментом»  http://www.youtube.com/user/YarServisStroy  .  Сегодня мы с вами поговорим о ножах, но не о простых, а о «ножах электрика» или же с «с пяткой».  Когда-то я я тоже выбирал себе подобный нож и столкнулся с великим множеством моделей. Какие-то были разные, какие-то похожи и отличались только цветом. Читал кучу форумов, где в основном нахваливали Knipex, ну и конкурентом был либо китаец, либо КВТ… В общем я купил себе Knipex. Но сомнения одолевали меня, я всё думал, а может можно было взять дешевле???!!! И не переплачивать?..  Тогда я ещё только начинал снимать видеоролики, ну и решил, а почему быи не сравнить их. Так родился мой первый проект на канале под названием «Нож электрика (с пяткой)».

 Тогда планов было громадьё и мы решили купить все виды, которые только есть. Так на нашем канале оказались такие ножи, как Haupa, Sata, нож с Aliexpress, КВТ, Knipex, Jokari, NWS. А также чуть позже докупили TDM и новый КВТ и Шток.  Теперь по порядку.

 Его я купил первым, ещё задолго до проекта. Что о нём могу сказать? Понравился. Изначально мне казалось, что у него слабая заточка, так как многие говорили, что легко им резались. Пытался сравнить с обычным канцелярским ножом, но со временем понял, что это не правильно, так как толщина лезвия от книпекс в разы больше, чем у сегментного. Пятка небольшая, каплевидная. Имеет небольшой угол относительно рукоятки. Снимает изоляцию достаточно неплохо. Рез чистый.  Сразу хочется сказать, что данного рода ножи предназначены в основном для снятия изоляции с плоского кабеля. Но мы, как экспериментаторы, пытались снимать со всего. В общем, если брать «ТУ», то легко снимает изоляцию со всех плоских и круглых. Если «ГОСТ» то снимать изоляцию с плоского тяжело, на грани, приходится прикладывать достаточно большие усилия. Всё наглядно показано в видеороликах, ссылки на которые прикреплю вконце статьи. Ну и для тех, кто интересовался. Снимает изоляцию с UTP, NYM, ПВС, ШВВП и т.п. Трудно сказать, с чего он не снимает. Но повторюсь удобней снимать с того, для чего он предназначен, а это плоский.

  •  HAUPA, SHTOK, КВТ, Licota, Neo и т.п.

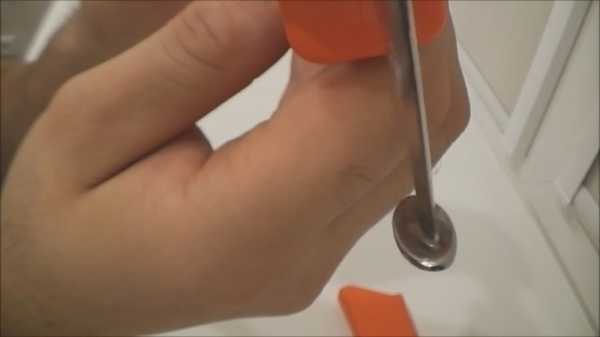

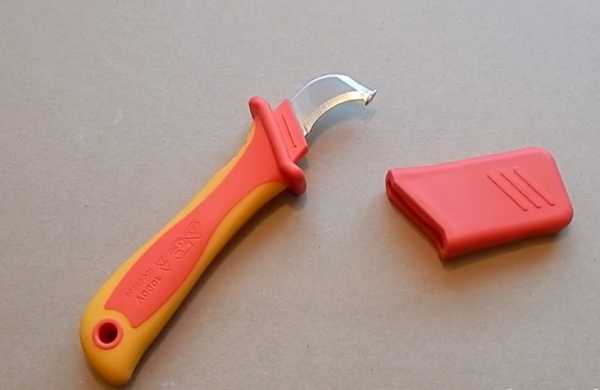

HAUPA 20 00 07. Это была первая и неудачная серия, так как нож  приехал с косой и похабно приваренной пяткой.

 Нож нам поменяли. Но качество осталось тем же. И честно, если бы не ютуб канал, то я наверное забрал бы деньги.   Первое, о чём хочется сказать, в данном форм факторе выпускается огромная куча ножей. В нашем проекте будут Haupa и КВТ. Но так же есть подобное от ШТОК (новую версию рассмотрим ниже), NEO, Licota и т.п. Выглядят они одинаково, разница зачастую в названиии и цвете.



 Теперь о ноже. Мне очень понравилась рукоятка. Удобная и хорошо лежит в руке. Она двух компанентная, красным паластик, черным или желтым обрезиненная часть. Лезвие в длинну около 5 см имеет серповидную форму, на конце металлический наболдажник (пятка). Что не понравилось. «пятка» очень большая и плоская, если сравнивать с Knipex. И нет угла, она приваренна параллельно ручке.  Заточка оказалась неплохой. Но выше озвученные недостатки по «пятке» сделали своё. Изоляцию удобно снимать только с кабеля «ТУ», где она представляет собой термоусадку, и соответственно есть возможность куда засунуть эту «пятку». В «ГОСТ» же изоляция плотная, и расстояния между жилами и внешней изоляцией практически нет, соответственно сунуть эту «пятку» вариантов меньше. Плюс толщина пятки пратически равна кабелю ВВГнг 2х1.5, снимать изоляцию с него очень трудно.   По поводу Haupa этот нож у нас так и не дожи до конца проекта. Вначале мы его меняли из-за кривой пятки. Потом ещё хлеще. В процессе снятия изоляции сломали пятку. И ладно бы один раз. Нам взамен сломанного прислали новый, но он тоже не выдержал тестов.  По поводу КВт. Он дошел до конца, но это совершенно не означает, что он лучше, чем хаупа. Тут, на мой взгляд, дело случая. Пятка могла отвалиться у всего, так как эти ножи делают на одном заводе.   Из плюсов. В одной из серий мы перетачили КВТ, сделали пятку намного меньше, под образец брали Knipex. Забегая вперед туже самую процедуру в дальнейшем сделал завод, но об этом чуть позже.

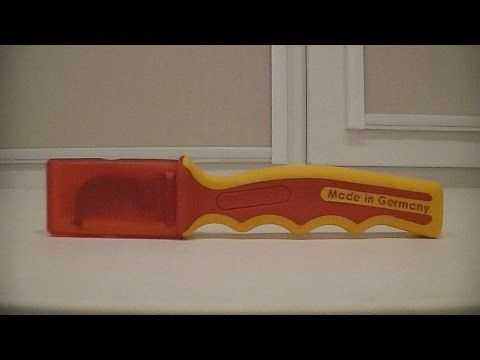

NWS VDE 2043K.  В чём его особенность? Во первых. Это не первая вариация данного ножа, если сейчас он желто-красный в сочетании пластика и резины, то раньше был просто пластиковым.

Сейчас в такой же вариации выпускается Weicon с другой рассцветкой, но всё тем же форм фактором. Ну и сами понимаете фирм, или точнее брендов, много, а нож один на всех.

 Теперь по подробнее. Данный нож тактильно понравился. Лежит в руке не плохо. Выемки под пальцы уместны. Но если сравнивать с вышеперечисленными образцами, то хват не так удобен. Так как тут срез рукоятки идет перпендикулярно лезвию. А на вышеперечисленных под углом. Пятка небольшая, имеет угол относительно рукоятки.   Минус только один. Подвела заточка. Очень тяжело начать рез. Что вперед, что назад. Послеэтого ножа я понял, что Knipex острый.   Из-за такой заточки снимать изоляцию неудобно.   Как практика показала, такое бывает. И это больше брак, чем закономерность. По-этому советую проверять нож при покупке, чтобы не попадать в такие ситуаии… И это касается любой марки.

Нож с AliExpress С ним мне тоже не повезло. Да, это был самый дешевый нож, который мы купили. По форме его скопировали с Knipex. До этого в таком же форм факторе его выпускал КВТ и ШТОК.

 Что хочется о нём сказать. Если удастся достать заточенный экземпляр, то не пожалеете, но если приедет такой же тупой, как у нас, то деньги на ветер.   По форме, из картинки видно. Передняя часть такая же, как на книпекс. Ручка другая. полностью пластиковая. Повторюсь, изначально его скопировали с Knipex.   Про данный нож мы сняли два выпуска. Ссылки на них будут внизу.

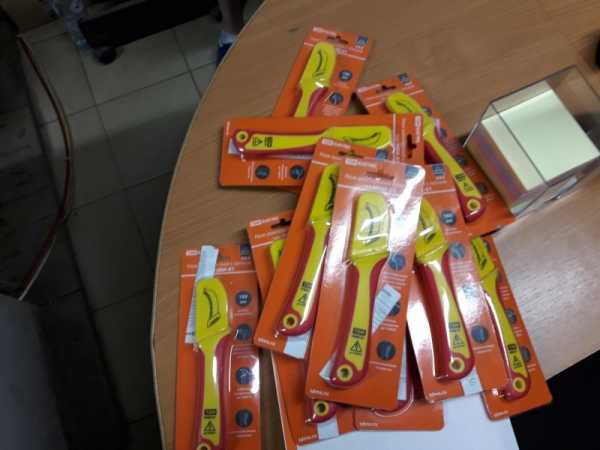

  • SATA. TDM Electric  ит.п.

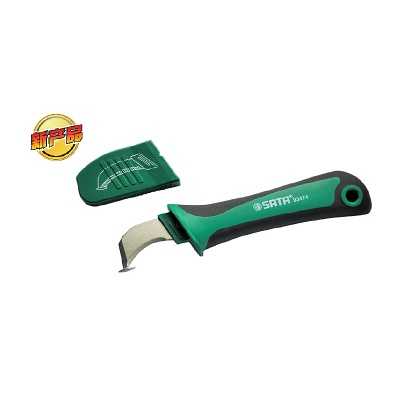

 Sata мы заказали с алиэкспресс. По началу казалось, что он похож на КВТ, хаупа и т.п., но на деле оказалось другое. Подобный нож в дальнейшем мы приобрели под брендом TDM.

 Самое интересное. Они оказались одинаковыми. Что один ни фига не работает, что другой.   Если с сатой выбора у нас не было. Потрогать его не могли. То вот с ТДМ дела обстаяли лучше. На картинке видно, мы выбирали из всего, что было в магазине, толку это обилие не дало. Что в Ктитае, что в магазине проблема была одна, расстояние между пяткой и лезвием. И причина одна, плохая и не качественная сварка. Нож не может резать ни вперед, ни назад. Да, идея хорошая. Он реально маленький и комактный, но исполнение подвело. Подвело настолько, что даже слов нет. Более подробно таже можете посмотреть в роликах.

  • Jokari, Cimco, NWS и т.п.

Jokari VDE Cable Stripper.

Это самый дорогой нож, который мы преобрели за проект.  Обошёлся он нам около 4 тыс., при цене книпекса 2.5… Полностью пластиковый, нет обрезиненных частей. Пятка напоминает вышеназванный NWS, такое ощущение, что верхний это усовершенствованная модель этого. Из приколов. Заказывал желтого цвета, но приехал красный. Надписей никаких нет.  По съему изоляции. Снимает неплохо, наравне с книпекс. Но вот цена не демократична.

  • Новинка от КВТ и ШТОК.

Эти ножи вышли недавно. По сути представляют новую версию предыдущих. Оставили всё самое лучшее, а это рука. И заменили плохое. А то лезвие. Сделали пятку меньше, придали ей угол относительно рукоятки. Сделали защиту на верхней части лезвия. Ну и уменьшили колпачёк.

В нашем обзоре мы сравнивали данный нож с книпекс. Сравнивали не только внешне, но и по резу кабеля. Писать тут можно много чего, но, на мой взгляд, лучше увидеть. Knipex или КВТ? Что лучше увидеть. Knipex или КВТ? Что лучше? Новинка. КВТ НМИ-01(А) и KNIPEX KN 9855. Нож электрика (с пяткой) #13.

На этом всё.  Теперь обещённые ссылки на проект «Нож электрика (с пяткой)» Для тех, кому не терпеится. Итоговый выпуск. Сравнение Knipex, Haupa, Jokari, NWS, КВТ, Sata и Шток. Итоговый тест. Нож электрика (с пяткой) #10.

itemprop="video" >

Ну и ссылка на плейлист, где вы сможете найти обзор на каждый нож в отдельности.https://www.youtube.com/playlist?list=PLd8AHVweS4s8WYuV3a1xRuZNpJt5UdJ_v

Приятного просмотра.

Если есть вопросы, с удовольствием отвечу на них в комментариях.

www.mastergrad.com

Нож с пяткой для снятия изоляции: обзор моделей

Профессиональная деятельность электрика зачастую связана с применением различных приспособлений. Для производства обыкновенных операций по удалению изоляционного слоя с проводов, необходимы специальные инструменты. Наиболее востребованными являются стрипперы и съемники.

Но если данный процесс имеет небольшие масштабы, то не стоит тратиться на дорогостоящие инструменты. В этом случае способен справиться даже кухонный нож. Однако применяя его для производства данного вида работ можно порезаться, испортить кабель, а также есть риск поражения электрическим током. Поэтому и было придумано более удобное приспособление – нож с пяткой для снятия изоляции.

Обзор популярных моделей

  1. LS-55 – китайского производства красного цвета. Цена данной модели небольшая. Ручка такого ножа изготовлена из пластика, но нет изолирующих вставок. Также она обладает маленьким размером. Это изделие лучше покупать у реального торговца и сразу же в магазине проверить его на деле. Недостатком является недостаточно заточенное лезвие. Тем не менее этот нож имеет большой спрос, так как цена небольшая и качество среднее. На случай если изделие поломается, выкинуть его будет не жалко.

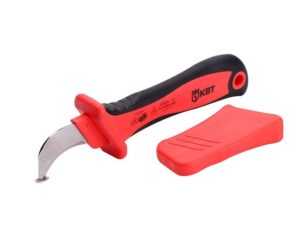

  2. КВТ НМИ-01. Рукоятки таких ножей похожи на другие фирменные модели, такие как Haupa, Neo, Шток. При этом они имеют одинаковые лезвие и пятку, поэтому лучше выбрать более дешевый вариант. Покупая такие ножи необходимо проверить сварочные швы, при разделке более крепкого провода пятка может оторваться. А приварить ее не так уж и легко. Иногда может встретиться дефект — асимметрия кончика лезвия, что сказывается на качестве проделанной работы.
  3. Knipex KN 9855 – дорогая модель ножа. При эксплуатации он почти ничем не отличается от других экземпляров, но визуально сразу можно понять, что это брендовый инструмент. Стилистика и оформление его очень отличается. Этот товар завоевал свою популярность благодаря отличному качеству. Главная деталь – пятка приварена ровно и надежно, поэтому использовать нож можно долгое время. В случае если все таки обнаружится брак, такой инструмент очень легко поменять, так как производители борются за качество. Со временем такой нож может затупиться – это является единственным минусом изделия.
  4. Sata – этот нож имеет небольшой размер. Иногда у этих изделий, возможно, встретить такие дефекты как: кривизна пятки, в сварных швах имеются зазоры, а также некачественная заточка. Поэтому ножи этого производителя нужно выбирать тщательно.
  5. NWS – нож от германского производителя. Основное отличие – оригинальная рукоятка, к которой нужно привыкнуть. В ней имеются углубления для пальцев. Ручка имеет длинную форму, с которой не очень удобно работать в ограниченном пространстве. Сама пятка обладает небольшим размером, также имеется наклон, что делает удобнее работу с проводами небольшого сечения. Недостатком является некачественная сталь, из которой сделано лезвие ножа. При использовании могут образоваться щербинки после попадания лезвия на жилу.
  6. Jokari имеет простой и бесхитростный механизм. Рукоятка изготовлена из однотипного сырья, без дополнительных изолирующих вставок. Модель имеет большой колпачок, который защищает наконечник. Пятка обладает средней величиной. Ее своеобразная конфигурация и наклон позволяют влезть в изоляционный слой в середину провода. Стоимость данной модели выше других экземпляров.

Как выбрать качественный нож

Для того чтобы выбрать правильный и удобный нож нужно чтобы инструмент отвечал ряду требованиям:

  • рукоятка приспособления должна быть изготовлена из диэлектрического материала высокой прочности;
  • лезвие инструмента должно производиться из стали, чтобы долгое время сохранялась заточка;
  • форма ручки должна предоставлять потребителю возможность распознать, не глядя, начало лезвия;
  • острая часть кромки должна быть прямой, чтобы обработать кабель с двойной изоляцией;
  • нож рекомендуется выбирать небольших размеров, при этом лезвие также должно быть не очень длинное.

Это дает возможность работать в ограниченных зонах, а также избежать случайного задевания соседних проводов.

Следует выбирать ножи не очень острые, чтобы наконечники их были не слишком заострены.

Также на рукоятке ножа должна стоять маркировка, обозначающая допустимое напряжение, при котором можно производить данные виды работ.

Необходимо обследовать сварные швы на качество. Самое лучшее решение принимается, когда прибор проверяется на деле. Для этого нужно взять с собой кусочек кабеля и при покупке проверить инструмент.

Материалы для самостоятельной сборки

Для производства ножа своими руками, необходимо обзавестись следующими принадлежностями:

  1. Алюминиевый профиль, для рукоятки. С этой целью можно также взять часть металлического основания антимоскитной сетки.
  2. Паяльный инструмент.
  3. Бормашина.
  4. Два полотна лезвий для канцелярского ножа.
  5. Деревянная рейка меньшего размера, чем алюминиевый профиль.
  6. Микродиск, сделанный из алмаза.

Технология изготовления своими руками

Электромонтажный нож имеет две основные части: диэлектрическая рукоятка с ограничителем; лезвие с пяткой, имеющей форму капли, на конце. Данная деталь наваривается к наконечнику ножа, это устройство не дает повредить токоведущую жилу. Вот такую конструкцию нужно создать самостоятельно.

На начальном этапе вырезается шип на лезвии, к нему будет приделываться пятка. Далее следует спилить оставшуюся заточку так, чтобы заточенным был один край. Так же отточить противолежащий край лезвия. Произвести из другого полотна пятку, соответствующую размеру прорезывающего полотна.

На следующей стадии посредством паяльного устройства присоединить на одном полотне созданную пятку. При этом нужно ее сделать овальной формы, дабы не испортить изоляционный слой жил и металлическое основание.

Затем нужно вмонтировать лезвие в алюминиевый профиль при этом воспользоваться деревянной рейкой с пропилом. Сделать отверстие в ручке с целью совмещения с уже существующим в лезвии. Воткнуть в отверстие болт и зафиксировать его гайкой.

Если нож произведен правильно, то он прослужит долгое время.

uzotoka.ru

Нож для снятия изоляции с пяткой

      Здравствуйте! Электрики и электромонтажники, по специфике своей работы, постоянно имеют дело с зачисткой проводов от изоляции. И если для зачистки электропроводящих жил практически у всех есть стрипперы, то с зачисткой внешней изоляции не все так радужно. Обычно для этих целей служат обычные ножи, или же особенно оригинальные монтажники тянут за внутренние жилы и просто разрывают изоляцию.

     Согласитесь, это весьма неудобно по ряду причин, разрезая ножом, всегда можно повредить внутреннюю изоляцию, тогда вся работа насмарку. Иногда нужно снять изоляцию со значительного куска провода, тогда работа совсем затягивается, особенно если приходится работать при плохом освещении, на высоте, в неустойчивом положении, или на морозе, когда изоляция становиться жесткой.

Нож с пяткой, прекрасный помощник

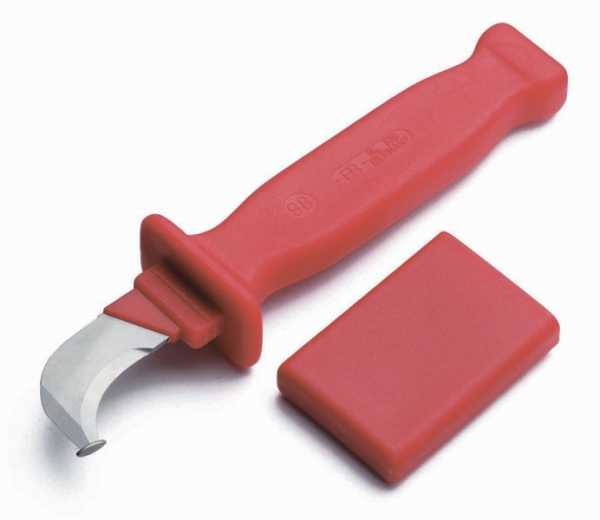

     Такой нож появился совсем недавно, далеко не все знают что он собой представляет, как им работать и насколько это удобно. Постараемся максимально рассмотреть его достоинства.

     Размеры у ножа с пяткой совсем небольшие, около 21 сантиметра с защитным колпачком, и примерно 19 без него. Вес примерно 115 грамм, совсем легкий! Большая его часть — удобная ручка, из качественного пластика, по заявлениям производителя, выдерживающая 1000 вольт. Она выполнена очень удачно, хорошо ложится в руку, есть удобный упор для пальца, отверстие для шнурка, на случай работ на высоте. Прорезиненные элементы не дают скользить ножу в руке.

     Теперь о главном, само лезвие короткое, около 4 сантиметров. Оно имеет форму изогнутого вниз клюва, с хорошей заточкой с двух сторон, на кончике клюва, перпендикулярно к самому лезвию, приварена каплевидная пяточка, в ней вся суть ножа, и чуть позже мы раскроем весь его потенциал.

     Вообще, сам нож оставляет о себе хорошее впечатление добротности и качества, хорошая сталь, качественная сварка, очень аккуратно зашлифованная, так что ничто не будет цепляться и съезжать.

     И последнее, защитный колпачок. Учитывая что в сумках или ящиках электриков полно всякой всячины, он весьма кстати, не повредится ни сам нож, ни другие вещи и инструменты контактирующие с ним. Закрывается он плотно, не соскочит ни в коем случае, даже в кармане во время работы.

Особенности работы ножом с пяткой

     Как говорилось, особенность этого ножа, в его пятке. Она небольшая, в пределах 5 миллиметров в ширину, и 10 миллиметров в длину, должна быть приваренной без перекосов и смещений. Практика показывает что чем изящней пятка, тем легче пользоваться инструментом, такая пятка будет хорошо проникать под изоляцию кабеля даже малого сечения. Так что при выборе ножа, в первую очередь обращаем внимание на это. Лучше немного переплатить, но пользоваться им с максимальным комфортом.

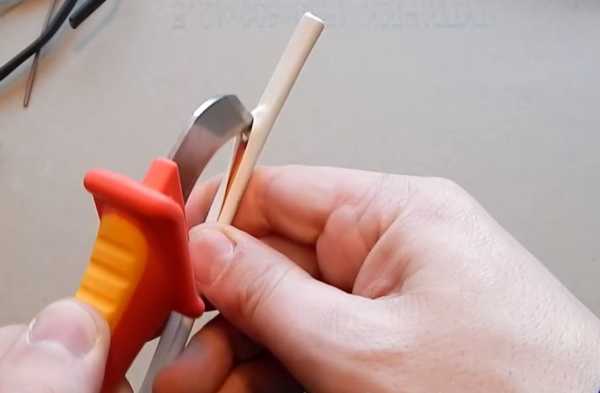

     Теперь непосредственно о самой работе: просовываем пятку под внешнюю изоляцию, и толкаем вперед, она должна скользить по внутренним жилам не повреждая их. Режущая поверхность легко разрезает изоляцию, усилия минимальны, не нужно быть всегда на стороже боясь порезать внутреннюю изоляцию, это практически не реально. Не обязательно толкать всегда вперед, нож заточен таким образом, что резать можно в обе стороны, причем тянуть назад удобно при малом сечении, или на морозе, когда изоляция дубеет и нужно прилагать несколько больше усилий.

     Если вначале трудно просовывать пятку в кабель, то можно при помощи пассатижей или узкогубцев немного сжать провод, при этом под изоляцией образуется щель, в которую можно с легкостью просунуть инструмент. Другой способ легкого начала — немного прорезать начало провода обычным ножом. Как удобней, решать каждому для себя, но удобство ножа с пяткой оценит как специалист со стажем, так и начинающий электрик.

Впечатления от практики

     Немаловажная особенность ножа с пяткой — его безопасность при работе. Это чувствуется как только начинаешь непосредственно разделывать первый провод, порезать пальцы или руку практически не реально. Осторожность все же нужна, но не настолько чтобы отвлекаться от работы.

     Среднестатистический электромонтер чаще всего сталкивается в работе с кабелями ВВГ, иногда ПВС, сечение таких проводов бывает от 1.5, до 6 мм2. Место работы варьируется от распределительного считка, до всевозможных розеток, ниш, лампочек, каскадов точечных светильников, иногда на открытой местности и на высоте.

     Нож в рабочем режиме зарекомендовал себя хорошо, несмотря, что работать приходилось иногда в тесном пространстве, не возникало затруднений. Ведь с новым инструментом не приходилось делать лишних движений, в начале резки даже не приходилось прибегать к помощи плоскогубцев, нож легко входил под изоляцию с помощью покачивающих движений.

     Работе поддавались как плоские, так и круглые кабели. Несколько труднее пошел провод ПВС 3×1.5 мм2, ширина пятки была впритык с сечением внешней оболочки, и на резку уходило немного больше времени. Приходилось прикладывать чуть больше усилий, но в целом результат стоит того, работа получается аккуратной, внутренняя изоляция не повреждается. Провода с жесткими жилами, традиционно удобней в работе, нежели с мягкими.

Испытывались кабели таких марок, и их модификаций:

• ПВС, ВВГ — 3×2.5

• ВВГ — 3×4

• ПВС, ВВГ — 2×1.5

• КВВГ — 4×2.5

• КВВГ — 4×1.5

     Есть замечание для любителей делать все одним инструментом — не снимайте ножом с пяткой внутреннюю изоляцию, непосредственно с металла, вы только испортите прекрасный инструмент, на лезвиях появятся заусеницы. А так, если использовать строго по назначению, он прослужит не один год.

Заключение

     Не жалко потраченных денег, работа выполняется более качественно, а если привыкнуть, то пожалуй и быстрее. Можно с уверенностью сказать что новый инструмент прошел испытания на славу, со всеми кабелями он справился. Под напряжением работать не приходилось, да и если честно, то вряд ли у кого нибудь возникнет ситуация когда это понадобиться.

     В конце, хочется кратко перечислить основные достоинства данного инструмента:

• Предназначен для разрезания внешней (поясной) изоляции.

• Не повреждает изоляцию на внутренних жилах.

• Удобен и безопасен, ручка выдерживает высокое напряжение.

• Режет в две стороны.

• Достаточно универсален, можно работать со многими марками кабеля, ограничение составляет только ширина пятки.

     Купить такой нож не сложно, подобные инструменты изготавливают несколько производителей, заказать можно через интернет.

     Так что можете тоже попробовать, думаю не разочаруетесь. А кто говорит, дескать справляется и простым ножиком, пусть подумает что прогресс не стоит на месте, раньше люди и без электричества обходились! Успехов в работе с новым инструментом!
