Где применяется катушка с проводом (индуктивность)? Назначение дросселя в электрических цепях


Назначение сетевых и моторных дросселей

В данной статье мы рассмотрим сетевые и моторные дроссели — фильтры низких частот, которые устанавливаются на входе и выходе частотных преобразователей. Простейшая схема подключения ПЧ выглядит следующим образом: три фазы на входе, три фазы на выходе, электродвигатель.

Однако здесь возникает одна проблема. Дело в том, что частотный преобразователь является генератором широкого спектра помех, которые могут оказывать значительное влияние на работу устройств, находящихся неподалеку или питающихся от одной сети. С другой стороны, ПЧ сам реагирует на помехи различного рода, поскольку в его состав входят слаботочные компоненты. Поэтому при применении преобразователя очень важным является вопрос электромагнитной совместимости.

Условно помехи можно разбить на два основных вида:

  1. помехи, передающиеся по электромагнитному полю
  2. помехи, передающиеся по питающим проводам

В первом случае наводки можно уменьшить, проведя качественное экранирование и заземление преобразователя частоты, его проводов и периферийных устройств. Высокочастотные помехи, распространяющиеся по проводам, значительно снижаются с помощью радиочастотных фильтров.

Назначение входного сетевого дросселя

Сетевой дроссель, который также называют входным реактором, подключается на входе питания частотного преобразователя (обычно это силовые клеммы R, S, T). Основными параметрами сетевого дросселя являются индуктивность и максимальный длительный ток. Индуктивность выбирается такой, чтобы при рабочей частоте и номинальном рабочем токе падение напряжения на дросселе составляло 3-5%. Рассчитать падение можно по формуле:

U=2πfLI, где f – рабочая частота (Гц), L – индуктивность дросселя (Гн), I – ток, А.

Рассмотрим основные плюсы применения сетевого дросселя.

1. Подавление высших гармоник, проникающих в питающую сеть от преобразователя частоты и обратно. Обычно в состав ПЧ входит радиочастотный фильтр, снижающий данные наводки. Подключение сетевого дросселя создает дополнительное подавление высокочастотных помех. В результате уровень высших гармоник питающего напряжения в значительной степени уменьшается, а действующее значение питающего тока стремится к величине тока основной гармоники (50 Гц).

2. В случае, когда источник питания расположен близко, и сопротивление питающей линии очень низкое, использование сетевого дросселя позволяет значительно уменьшить ток короткого замыкания и увеличить время его нарастания. Это позволяет защитить ПЧ при коротких замыканиях на выходе.

3. Если на одной шине питания расположены несколько мощных устройств, возможны ситуации, когда при их включении или выключении возникает скачок напряжения с большой скоростью нарастания. Сетевой дроссель значительно понижает этот эффект.

При выборе оборудования следует учитывать один нюанс. Чтобы избежать перегрева дросселя, его номинальный ток должен быть равен или больше максимального тока преобразователя.

Когда сетевой дроссель не нужен

Оснащение преобразователей частоты сетевыми дросселями лучше взять за правило. Многие компании увеличивают гарантию в 2 раза при покупке ПЧ в комплекте с дроселями. Однако в некоторых случаях данным оборудованием можно пренебречь:

  1. В питающей сети нет мощных электроприборов, имеющих большие пусковые токи.
  2. Питающая сеть имеет сравнительно высокое сопротивление (низкий ток короткого замыкания).
  3. Режим работы ПЧ исключает резкие изменения мощности, при которых скачкообразно растет потребляемый ток.
  4. В соответствии с рекомендациями производителя, для защиты ПЧ применяются полупроводниковые предохранители, либо защитные автоматы характеристики В.
  5. Имеется большой запас по мощности ПЧ по отношению к используемому двигателю.

Тем не менее, в целом использование сетевых дросселей значительно повышает срок службы и надежность работы частотных преобразователей.

Использование моторного дросселя

Моторный дроссель включается в цепи питания электродвигателя. Другие его названия – выходной реактор или синусоидальный фильтр.

Необходимость применения моторного дросселя обусловлена принципом работы ПЧ. На выходе преобразователя стоят силовые транзисторы, которые работают в ключевом режиме. При этом образуются прямоугольные импульсы, приближающие действующее напряжение по форме к синусоиде за счет изменения длительности. Моторный дроссель снижает высшие гармоники выходного напряжения ПЧ и делает ток питания двигателя практически синусоидальным, минимизируя высокочастотные токи. Это повышает коэффициент мощности и позволяет уменьшить потери в двигателе.

Кроме того, из-за высших гармоник на выходе ПЧ повышаются емкостные токи, которые могут привести к ощутимым потерям при длине кабеля более 20 м. Моторный дроссель существенно снижает этот эффект. Данные устройства также устанавливают там, где важно уменьшить помехи, создаваемые кабелем от ПЧ до электродвигателя.

Следует учитывать, что номинальный ток моторного дросселя должен быть больше максимального тока двигателя. Расчет падения напряжения на дросселе следует производить с учетом максимальной рабочей частоты двигателя, которая может достигать 400 Гц.

Другие полезные материалы:Как выбрать мотор-редукторВыбор частотного преобразователяЗачем нужен контактор байпаса в УППСхемы подключения устройства плавного пуска

tehprivod.ru

дроссель | Электрознайка. Домашний Электромастер.

Одним из самых распространенных элементов электрических схем является индуктивность. Это в общем случае катушка с проводом с вставленным в нее ферромагнитным сердечником или без него. Рассмотрим применения свойств катушки индуктивности в различных областях техники.

Индуктивность применяется в различных приборах в радиотехнике, электротехнике, технике связи, электронике, автоматике и многих других областях.

Это трансформаторы, различные электрические фильтры, электромагнитные реле, преобразователи электрической энергии и т.д.

Если конденсатор – это накопитель электрической энергии (заряда), то индуктивность – это накопитель электромагнитной энергии.

Самое простое применение катушки с проводом – это электромагнит.

При прохождении электрического тока по проводу, вокруг него образуется постоянное магнитное поле. Чем больше витков в катушке и чем больше электрический ток, проходящий через нее, тем больше магнитный поток пронизывающий витки катушки. Для увеличения силы притяжения электромагнита в катушку вводят ферромагнитный (стальной) сердечник. Свойство катушки с проводом образовывать магнитное поле, используется в мощных электромагнитах, во всевозможных электромеханических реле, электрических двигателях и генераторах и т.д.

Катушка индуктивности — фильтр

Катушка индуктивности имеет минимальное сопротивление для прохождения постоянного электрического тока, но для переменного тока имеет большое сопротивление.

Это свойство индуктивности используется для разделения цепей переменного и постоянного токов. В технике электросвязи и радиосвязи используется множество различных фильтров нижних и верхних частот, схем дистанционного питания и т.д.Катушка с ферромагнитным стальным сердечником используется в фильтрах блоков питания сетевых выпрямителей для сглаживания пульсаций переменного тока.



 Катушка с проводом источник Э.Д.С.

При воздействии на катушку переменного магнитного поля в ней образуется переменный электрический ток. Это свойство катушки индуктивности используется в электрических генераторах постоянного и переменного тока. В них идет преобразование механической энергии в электрическую энергию.

Дизель-генераторные электростанции используют энергию сгорания дизельного топлива; Тепловые электростанции – ТЭЦ используют энергию газа, угля, и др.; Гидроэлектростанции – ГЭС используют энергию падающей воды; Атомные электростанции — АЭС используют энергию деления атомного ядра. Во всех циклах преобразования энергии конечным элементом является электрический генератор одно или трех — фазного переменного тока.



Катушка индуктивности — трансформатор.

При протекании переменного тока через катушку вокруг нее образуется переменное магнитное поле, которое в свою очередь воздействует на соседнюю катушку (обмотку) и создает в ней переменный электрический ток. Трансформаторы тока – напряжения используются для преобразования переменного электрического напряжения и тока одной величины в напряжение и ток другой величины. Трансформаторы служат также для согласования сопротивления нагрузки с внутренним сопротивлением источника (генератора) электрической энергии. Трансформаторы используются во всех областях электротехники, радиотехники, электросвязи, автоматики и т.д.

 Катушка индуктивности — элемент колебательного контура.

Если объединить свойства конденсатора и индуктивности, то можно создать электромагнитный контур для получения синусоидальных колебаний переменного тока. В этом контуре заряд, накопленный в конденсаторе, передается в катушку и преобразуется в магнитное поле. Магнитное поле в свою очередь, наводит ЭДС самоиндукции в катушке, которая и заряжает конденсатор. Процесс этот повторяется многократно, постепенно затухая из-за потерь в контуре. Колебательные контуры бывают двух видов — параллельный и последовательный. Колебательные контуры используются для получения незатухающих колебаний синусоидальной формы низкой – НЧ, высокой ВЧ и сверхвысокой СВЧ частот. Электросвязь, радиотехника, автоматика, космическая связь – перечень применения колебательного контура в технике безграничен.

Вот далеко не полный перечень свойств катушки с проводом в различных устройствах и приборах.

domasniyelektromaster.ru

Принцип работы дросселя. Электрический дроссель. Принцип действия, назначение, применение

Лампы дневного света (ЛДС) - это первые экономичные приборы, которые появились после традиционных светильников с нитью накаливания. Они относятся к газоразрядным устройствам, где обязательно требуется элемент, ограничивающий мощность в электрической цепи.

Назначение дросселя

Дроссель для ламп дневного света управляет напряжением, подаваемым на электроды лампы. Кроме того, у него есть следующие назначения:

  • защита от скачков напряжения;
  • разогрев катодов;
  • создание высокого напряжения для запуска лампы;
  • ограничение силы электрического тока после пуска;
  • стабилизация процесса горения лампы.

Для экономии дроссель подключается на две лампы.

Принцип действия электромагнитного пускорегулирующего устройства (ЭмПРА)

Первая которая была создана и применяется до сих пор, включает элементы:

  • дроссель;
  • стартер;
  • два конденсатора.

Схема лампы дневного света с дросселем подключается в сеть на 220 В. Все детали, соединенные вместе, называются электромагнитным балластом.

При подаче питания замыкается цепь вольфрамовых спиралей лампы, и включается стартер в режиме тлеющего разряда. Через лампу ток пока не проходит. Нити постепенно разогреваются. Контакты стартера в исходном состоянии разомкнуты. Один из них выполнен биметаллическим. Он сгибается при нагревании от тлеющего разряда и замыкает цепь. При этом ток возрастает в 2-3 раза и катоды лампы разогреваются.

Как только замкнутся контакты стартера, разряд в нем прекращается и начинает остывать. В результате подвижный контакт размыкается и происходит самоиндукция дросселя в виде значительного импульса напряжения. Его достаточно, чтобы электроны пробили газовую среду между электродами и лампа зажглась. Через нее начинает проходить номинальный ток, который затем снижается в 2 раза по причине падения напряжения на дросселе. Стартер постоянно остается в выключенном состоянии (контакты разомкнуты), пока ЛДС горит.

Таким образом, балласт запускает лампу и в дальнейшем поддерживает ее в активном состоянии.

Достоинства и недостатки ЭмПРА

Электромагнитный дроссель для ламп дневного света отличается низкой ценой, простотой конструкции и высокой надежностью.

Кроме того, имеются недостатки:

  • пульсирующий свет, приводящий к усталости глаз;
  • до 15 % теряется электроэнергия;
  • шумы в момент запуска и при работе;
  • лампа плохо запускается при низкой температуре;
  • большие размеры и вес;
  • длительный запуск лампы.

Обычно гудение и мерцание лампы происходят при нестабильном питании. Балластники производят с разными уровнями шума. Чтобы его уменьшить, можно выбрать подходящую модель.

Лампы и дроссели подбираются равными друг другу по мощности, иначе срок службы светильника значительно сократится. Обычно их поставляют в комплекте, а замену балласта делают устройством с теми же параметрами.

В комплекте с ЭмПРА стоят недорого, и для них не нужна настро

tanders.ru

Ответы@Mail.Ru: Что такое дроссель?

Дроссель это трансформатор без вторичной обмотки. Дроссель электрический Дроссель — принадлежность многих электротехнических приборов и радиоустройств (выпрямителей, радиоприемников, радиопередатчиков) ; он служит для регулирования силы тока, для того чтобы разделять или ограничивать электрические сигналы различной частоты, устранять пульсации постоянного тока. Его название происходит от немецкого слова «дроссели»— «сокращать» . Дроссель — это та же катушка индуктивности, свойства которой зависят от того, какой частоты электрический ток нужно «сократить» , «задержать» — низкой или высокой. В электротехнике и радиотехнике используют переменные токи с частотой (т. е. количеством колебаний в секунду) от нескольких до сотен миллиардов герц (Гц) . Весь огромный диапазон переменных токов принято условно подразделять на несколько участков. Токи сравнительно небольших частот в пределах от 20 Гц до 20 кГц называют токами низкой, или з в у к о в о й, частот ы, так как они соответствуют частотам звуковых колебаний; переменные токи с частотой от 20 до 100 кГц — токами ультразвуковой частоты, а токи с частотой от 100 кГц и больше — токами высокой частоты. Дроссель низкой частоты похож на электрический трансформатор с одной обмоткой. Обмотка дросселя, содержащая много витков изолированного провода, располагается на собранном из стальных пластин сердечнике и имеет большую индуктивность. Такой дроссель оказывает сильное противодействие всяким изменениям тока, протекающего через обмотку: препятствует его нарастанию и, наоборот, поддерживает убывающий ток. Существуют и дроссели высокой частоты. Их применяют для работы в электрических цепях, где проходят токи высокой частоты. Высокочастотные дроссели делают в виде однослойных или многослойных катушек, часто без сердечника. Они обладают большим сопротивлением для токов высокой частоты и пропускают токи низкой частоты.

в широком смысле слова дроссель - это ограничитель, регулятор. в радиотехнике - катушка индуктивности, обладающая высоким сопротивлением переменному току и малым сопротивлением постоянному. Обычно включается в цепи питания усилительных устройств. Предназначен для защиты источников питания от попадания в них высокочастотных сигналов.

дроссель — катушка индуктивности, обладающая высоким сопротивлением переменному току и малым сопротивлением постоянному. Обычно включается в цепи питания усилительных устройств. Предназначен для защиты источников питания от попадания в них высокочастотных сигналов. На низких частотах используется в фильтрах цепей питания и обычно имеет металлический или ферритовый сердечник. ЗЫ: якорь входит в состав ротора, трансформатор в состав дросселя (катушка без вторичной обмотки) , потому и путаница в названиях

Трасформатор...

Трансформатор и дросель, две обсалютно разные вещи. Электрический трансформатор служит для повышения/понижения напряжения. Электрический дросель обычно используют впаре с газоразрядными лампами. В момент пуска газоразрядной лампы, ток стремится в бесконечность. Дросель как раз этот ток и ограничивает. В последнее время появилось много электронных регулятров для газоразрядных ламп. То что ты видел в магазине несколько названий, скорее всего неграмотность продовцов. Якорь и ротор это не совсем одно и тоже. Одно название применяют к машинам постоянного тока, другое к машинам переменного тока. Там существенные отличия.

Представьте себе длинную трубку для компактности намотанную в спираль, по ней течет вода. После заполнения, трубка начнет играть роль ограничителя напора и одновременно роль буфера, допустим если напор воды изменился - некоторое время после такого дросселя напор будет неизменным, а в случае переменного напряжения - если вы подадите воду с другой стороны, то будет противодействие до определенного момента. Для воды и тока даже характеристики будут аналогичными, самые важные: длина трубки (длина проводника), внутренний диаметр (поперечное сечение).

touch.otvet.mail.ru

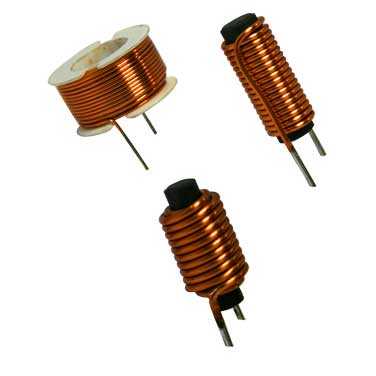

Катушка индуктивности, дроссель - электронный компонент. Предназначение, зачем нужен, где используется.

Катушка индуктивности (inductor. -eng)– устройство, основным компонентом которого является проводник скрученный в кольца или обвивающий сердечник. При прохождении тока, вокруг скрученного проводника (катушки), образуется магнитное поле (она может концентрировать переменное магнитное поле), что и используется в радио- и электро- технике.

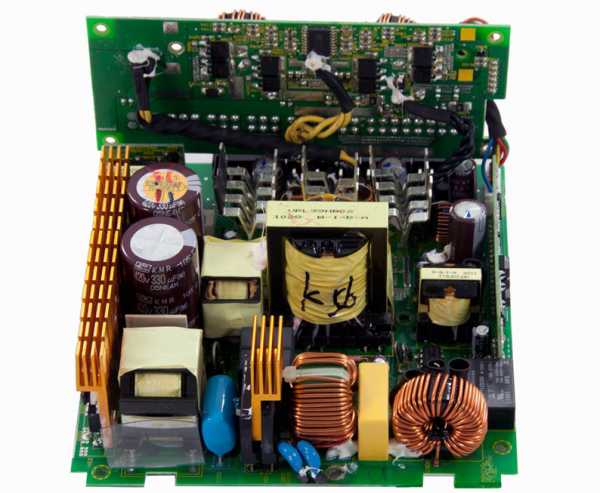

К точной и компьютерной технике технике больше близок дроссель (Drossel, регулятор, ограничитель), так как он чаще всего применяется в цепях питания процессоров, видеокарт, материнских плат, блоков питания & etc. В последнее время, применяются индукторы закрытые в корпуса из металлического сплава для уменьшения наводок, излучения, шумов и высокочастотного свиста при работе катушки.

Дроссель служит для уменьшения пульсаций напряжения, сглаживания или фильтрации частотной составляющей тока и устранения переменной составляющей тока. Сопротивление дросселя увеличивается с увеличением частоты, а для постоянного тока сопротивление очень мало. Характеристики дросселя получаются от толщины проводника, количества витков, сопротивления проводника, наличия или отсутствия сердечника и материала, из которого сердечник сделан. Особенно эффективными считаются дроссели с ферритовыми сердечниками (а также из альсифера, карбонильного железа, магнетита) с большой магнитной проницаемостью.

Используется в выпрямителях, сетевых фильтрах, радиотехнике, питающих фазах высокоточной аппаратуры и другой технике требующей стабильного и «правильного» питания. Многослойная катушка может выступать и в качестве простейшего конденсатора, так как имеет собственную ёмкость. Правда, от данного эффекта пытаются больше избавиться, чем его усиливать и он считается паразитным.

www.xtechx.ru

ДРОССЕЛЬ ЭЛЕКТРИЧЕСКИЙ - это... Что такое ДРОССЕЛЬ ЭЛЕКТРИЧЕСКИЙ?

 ДРОССЕЛЬ ЭЛЕКТРИЧЕСКИЙ

катушка индуктивности, к-рую включают в электрич. цепь последовательно с нагрузкой (см. рис.) для устранения (подавления) перем. составляющей тока в цепи, а также для разделения или ограничения сигналов разл. частоты. Реактивное электрич. сопротивление дросселя зависит от частоты перем. тока и при возможности пренебречь межвитковой ёмкостью составляет (в Ом): х = wL, где w=2ПИ*f (f - частота в Гц), L - индуктивность в Г. Низкочастотный Д. э. обычно имеет сердечник из электротехнич. стали или др. материалов с большой магнитной проницаемостью для увеличения индуктивности (см. также Электрический фильтр).

К ст. Дроссель электрический. Схема включения дросселя в электрическую цепь: D - дроссель; Ян - нагрузка; U - напряжение источника питания

Большой энциклопедический политехнический словарь. 2004.

  • ДРОССЕЛИРОВАНИЕ
  • ДРОССЕЛЬ-ЭФФЕКТ

Смотреть что такое "ДРОССЕЛЬ ЭЛЕКТРИЧЕСКИЙ" в других словарях:

  • ДРОССЕЛЬ ЭЛЕКТРИЧЕСКИЙ — катушка индуктивности, которую включают в электрическую цепь для устранения (подавления) переменной составляющей тока в цепи, разделения или ограничения электрических сигналов различной частоты. Применяется, напр., в выпрямителях тока …   Большой Энциклопедический словарь

  • дроссель электрический — катушка индуктивности, которую включают в электрическую цепь для устранения (подавления) переменной составляющей тока в цепи, разделения или ограничения электрических сигналов различной частоты. Применяется, например, в выпрямителях тока. * * *… …   Энциклопедический словарь

  • Дроссель электрический —         катушка индуктивности, которую включают в электрическую цепь для устранения (подавления) переменной составляющей тока в цепи, разделения или ограничения сигналов различной частоты. Д. э. включается в цепь последовательно с нагрузкой… …   Большая советская энциклопедия

  • дроссель электрический — катушка индуктивности, включаемая в электрическую цепь последовательно с нагрузкой для устранения (подавления) переменной составляющей тока в цепи, а также для разделения или ограничения сигналов различной частоты. Дроссель обычно выполняют с… …   Энциклопедия техники

  • ДРОССЕЛЬ ЭЛЕКТРИЧЕСКИЙ — катушка индуктивности, к рую включают в электрич. цепь для устранения (подавления) переменной составляющей тока в цепи, разделения или ограничения электрич. сигналов разл. частоты. Применяется, напр., в выпрямителях тока. Схема включения дросселя …   Естествознание. Энциклопедический словарь

  • электрический дроссель — дроссель Дроссель электрический, катушка индуктивности, которую включают в электрическую цепь для устранения (подавления) переменной составляющей тока в цепи, разделения или ограничения сигналов различной частоты. Дроссель электрический… …   Справочник технического переводчика

  • Дроссель — (нем. Drossel) ограничитель, регулятор. Дроссель электрический катушка индуктивности, обладающая высоким сопротивлением переменному току и малым сопротивлением постоянному. Обычно включается в электрическую цепь постоянного тока для… …   Википедия

  • Электрический аппарат —         электротехническое устройство, предназначенное для изменения, регулирования, измерения и контроля электрических и неэлектрических параметров различных устройств, машин, механизмов и т. п., а также для их защиты от перегрузок при… …   Большая советская энциклопедия

  • электрический реактор — Индуктивная катушка, предназначенная для использования ее в силовой электрической цепи Примечание. Силовая электрическая цепь по ГОСТ 18311 80 [ГОСТ 18624 73] Недопустимые, нерекомендуемые дроссель Тематики реактор электрический Классификация… …   Справочник технического переводчика

  • ДРОССЕЛЬ — (1) электрический ка тушка индуктивности, которую включают в электрическую цепь последовательно с нагрузкой RH для устранения (подавления) переменной составляющей тока в цепи, а также для разделения или ограничения сигналов различной частоты; (2) …   Большая политехническая энциклопедия
