Как правильно рассчитать нагрузку на кабель. Нагрузка на провод


Как правильно рассчитать нагрузку на кабель | Полезные статьи

Для того чтобы правильно проложить электропроводку, обеспечить бесперебойную работу всей электросистемы и исключить риск возникновения пожара, необходимо перед закупкой кабеля осуществить расчет нагрузок на кабель для определения необходимого сечения.

Существует несколько видов нагрузок, и для максимально качественного монтажа электросистемы необходимо производить расчет нагрузок на кабель по всем показателям. Сечение кабеля определяется по нагрузке, мощности, току и напряжению.



Расчет сечения по мощности

Для того чтобы произвести расчет сечения кабеля по мощности, необходимо сложить все показатели электрооборудования, работающего в квартире. Расчет электрических нагрузок на кабель осуществляется только после этой операции.

Расчет сечения кабеля по напряжению

Расчет электрических нагрузок на провод обязательно включает в себя расчет сечения кабеля по напряжению. Существует несколько видов электрической сети — однофазная на 220 вольт, а также трехфазная — на 380 вольт. В квартирах и жилых помещениях, как правило, используется однофазная сеть, поэтому в процессе расчета необходимо учитывать данный момент — в таблицах для расчета сечения обязательно указывается напряжение.

Расчет сечения кабеля по нагрузке

Таблица 1. Установленная мощность (кВт) для кабелей, прокладываемых открыто

Сечение жил, мм2 Кабели с медными жилами Кабели с алюминиевыми жилами 220 В 380 В 220 В 380 В
0,5 2,4
0,75 3,3
1 3,7 6,4
1,5 5 8,7
2 5,7 9,8 4,6 7,9
2,5 6,6 11 5,2 9,1
4 9 15 7 12
5 11 19 8,5 14
10 17 30 13 22
16 22 38 16 28
25 30 53 23 39
35 37 64 28 49



Таблица 2. Установленная мощность (кВт) для кабелей, прокладываемых в штробе или трубе



Сечение жил, мм2 Кабели с медными жилами Кабели с алюминиевыми жилами 220 В 380 В 220 В 380 В
0,5
0,75
1 3 5,3
1,5 3,3 5,7
2 4,1 7,2 3 5,3
2,5 4,6 7,9 3,5 6
4 5,9 10 4,6 7,9
5 7,4 12 5,7 9,8
10 11 19 8,3 14
16 17 30 12 20
25 22 38 14 24
35 29 51 16



Каждый электроприбор, установленный в доме, имеет определенную мощность — данный показатель указывается на шильдиках приборов или в техническом паспорте оборудования. Чтобы осуществить расчет нагрузок на провод, необходимо подсчитать общую мощность. Производя расчет сечения кабеля по нагрузке, необходимо переписать все электрооборудование, а также нужно продумать, какое оборудование может добавиться в будущем. Поскольку монтаж производится на долгий срок, необходимо позаботиться о данном вопросе, чтобы резкое увеличение нагрузки не привело к аварийной ситуации.



Например, у вас получилась сумма общего напряжения 15 000 Вт. Поскольку в подавляющем большинстве жилых помещений напряжение составляет 220 В, мы рассчитаем систему электроснабжения с учетом однофазной нагрузки.

Далее необходимо продумать, какое количество оборудования может работать одновременно. В итоге у вас получится значительная цифра: 15 000 (Вт) х 0,7 (коэффициент одновременности 70 %) = 10 500 Вт (или 10,5 кВт) — на эту нагрузку должен быть рассчитан кабель.

Также вам необходимо определить, из какого материала будут выполнены жилы кабеля, поскольку разные металлы имеют разные проводящие свойства. В жилых помещениях в основном используют медный кабель, поскольку его проводящие свойства намного превышают показатели алюминия.

Стоит учитывать, что кабель обязательно должен иметь три жилы, поскольку в помещениях для системы электроснабжения требуется заземление. Кроме того, необходимо определить, какой вид монтажа вы будете использовать — открытый или скрытый (под штукатуркой или в трубах), поскольку от этого также зависит расчет сечения кабеля. После того как вы определились с нагрузкой, материалом жилы и видом монтажа, вы можете посмотреть нужное сечение кабеля в таблице.

Расчет сечения кабеля по току

Сначала необходимо осуществить расчет электрических нагрузок на кабель и выяснить мощность. Допустим, что мощность получилась 4,75 кВт, мы решили использовать медный кабель (провод) и прокладывать его в кабель-канале. Расчет сечения кабеля по току производится по формуле I = W/U, где W — мощность, а U — напряжение, которое составляет 220 В. В соответствии с данной формулой, 4750/220 = 21,6 А. Далее смотрим по таблице 3, у нас получается 2,5 мм.



Таблица 3. Допустимые токовые нагрузки для кабеля с медными жилами прокладываемого скрыто

Сечение жил, мм Медные жилы, провода и кабели Напряжение 220 В Напряжение 380 В
1,5 19 16
2,5 27 25
4 38 30
6 46 40
10 70 50
16 85 75
25 115 90
35 135 115
50 175 145
70 215 180
95 260 220
120 300 260



cable.ru

Как правильно рассчитать нагрузку на кабель? Выбор материала кабеля и виды сечения.

Для чего необходимо проводить расчет нагрузки на кабель?

Один из основных параметров, определяющих стоимость кабеля – его сечение. Чем оно больше, тем выше его цена. Но если купить недорогой провод, сечение которого не соответствует нагрузкам в контуре, повышается плотность тока. Из-за этого увеличивается сопротивление и выделение тепловой энергии при прохождении электричества. Потери же электроэнергии возрастают, а эффективность системы снижается. На протяжении всего срока эксплуатации потребитель оплачивает значительные потери электроэнергии.

Но это не единственный минус установки кабеля с неправильно выбранным сечением. Из-за повышенного выделения тепла чрезмерно нагревается изоляция проводов – это сокращает срок использования проводов и нередко становится причиной короткого замыкания.

Расчет нагрузки на кабель позволяет:

  • Уменьшить счета за электроэнергию;
  • Увеличить срок службы проводки;
  • Снизить риск возникновения короткого замыкания.

Какие потери возникают при прохождении электрического тока?

При выполнении расчета нагрузки на кабель нужно учитывать:

1. Потери электрического тока при прохождении по проводам

Перемещение электричества от генератора тока к приемникам (бытовой технике, электрооборудованию, осветительным приборам) сопровождается высвобождением тепловой энергии. Этот физический процесс не приносит пользы. Выделяющееся тепло нагревает изоляционные оболочки, что приводит к сокращению срока их службы. Они становятся более хрупкими и быстро разрушаются. Нарушение целостности изоляции может стать причиной короткого замыкания при соприкосновении проводов друг с другом, а при контакте с человеком – опасной травмы.

Превращение электрической энергии в тепловую происходит из-за сопротивления, которое увеличивается по мере роста плотности проходящего тока. Эта величина рассчитывается по формуле:

Ј = I/S а/мм2

где

  • I – сила тока;
  • S – поперечное сечение провода.

При монтаже внутренней электропроводки плотность тока должна быть не выше 6 А/мм2. Для других работ расчет сечения кабеля по току производится на основании таблиц, содержащихся в Правилах устройства и технической эксплуатации электроустановок (ПУЭ и ПТЭЭП).

Если рассчитанное значение плотности больше рекомендованного необходимо купить кабель с большим сечением провода. Несмотря на увеличение стоимости проводки, такое решение оправдано с экономической точки зрения. Выбор кабеля для проводки с оптимальным размером сечения в несколько раз увеличит ее срок безопасной эксплуатации и сократит потери электричества при прохождении по проводам.

2. Потери, возникающие из-за электрического сопротивления материалов

Сопротивление материалов, возникающее в процессе передачи электрического тока, приводит не только к выделению тепловой энергии и нагреву проводов. Также происходят потеря напряжения, что негативно сказывается на работе электрооборудования, бытовой техники и осветительных приборов.

При монтаже электропроводки необходимо рассчитать и величину сопротивления линии (Rл). Она рассчитывается по формуле:

Rл = ρ(l/S)

где

  • ρ – удельное сопротивление материала, из которого изготовлен провод;
  • l – длина линии;
  • S – поперечное сечение провода.

Падение напряжения определяется как ΔUл = IRл, и его величина должна составлять не более 5% от исходного, а для осветительных нагрузок – не более 3%. Если же она больше, необходимо выбрать кабель с большим сечением или изготовленный из другого материала, с меньшим удельным сопротивлением. В большинстве случаев и с технической, и с экономической точки зрения целесообразно увеличить площадь сечения кабеля.

Выбор материала кабеля

Наш каталог кабельной продукции в Бресте включает большой выбор кабелей, изготовленных из различных материалов:

Медь имеет очень низкое удельное сопротивление (ниже только у золота), поэтому проводимость медных проводов значительно выше, чем у алюминиевых. Она не окисляется, что существенно увеличивает срок эффективной эксплуатации. Металл очень гибкий, кабель можно многократно складывать и сворачивать. Благодаря высокой пластичности возможно изготовление более тонких жил (изготавливаются медные жилы й от 0,3 мм2, минимальный размер алюминиевой жилы – 2,5 мм2).

Более низкое удельное сопротивление позволяет уменьшить выделение тепловой энергии при прохождении тока, поэтому при прокладке внутренней проводки в жилых помещениях разрешается использовать только медные провода.

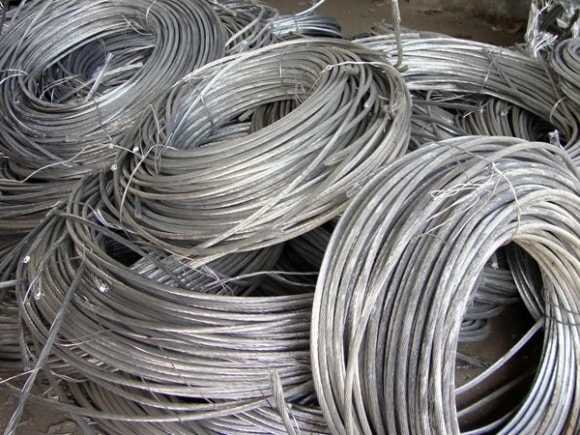

Удельное сопротивление алюминия выше, чем у золота, меди и серебра, но ниже, чем у других металлов и сплавов.

Главное преимущество алюминиевого кабеля перед медным – его цена в несколько раз ниже. Также он значительно легче, что облегчает монтаж электросетей. При монтаже электросетей большой протяженностью эти характеристики имеют решающее значение.

Алюминий не подвержен коррозии, но при контакте с воздухом на его поверхности образовывается пленка. Она защищает металл от воздействия атмосферной влаги, но практически не проводит ток. Эта особенность осложняет соединение кабелей.

Основные виды расчета сечения

Расчет нагрузок на провод должен быть выполнен по всем значимым характеристикам:

По мощности

Определяется суммарная мощность всех приборов, потребляющих электроэнергию в доме, квартире, в производственном цеху. Потребляемая мощность бытовой техники и электрооборудования указывается производителем.

Также необходимо учесть электроэнергию, потребляемую осветительными приборами. Все электроприборы в домашних условиях редко работают одновременно, но расчет сечения кабеля по мощности выполняется с запасом, что позволяет сделать электропроводку более надежной и безопасной. Для промышленных объектов выполняется более сложный расчет с использованием коэффициентов спроса и одновременности.

По напряжению

Расчет сечения кабеля по напряжению производится исходя из вида электрической сети. Она может быть однофазной (в квартирах многоэтажных домов и большинстве индивидуальных коттеджей) и трехфазной (на предприятиях). Напряжение в однофазной сети составляет 220 В, в трехфазной – 380 В.

Если суммарная мощность электроприборов в квартире равна 15 кВт, то для однофазной проводки этот показатель и будет равен 15кВт, а для трехфазной он будет в 3 раза меньше – 5 кВт. Но при монтаже трехфазной проводки используется кабель с меньшим сечением, но содержащий не 3, а 5 жил.

По нагрузке

Расчет сечения кабеля по нагрузке также требует подсчета суммарной мощности электрооборудования. Желательно увеличить эту величину на 20-30%. Проводка выполняется на длительный срок, а количество бытовой техники в квартире или оборудования в цеху может увеличиться.

Затем следует определить, какое оборудование может быть включено одновременно. Этот показатель может существенно отличаться в разных домах. У одних большое количество бытовой техники или электрооборудования, которым пользуются несколько раз в месяц или в год. У других в доме – только необходимые, но часто используемые электроприборы.

В зависимости от величины коэффициента одновременности мощность может как незначительно, так и в несколько раз отличаться от нагрузки.

Установленная мощность (кВт) для кабелей, прокладываемых открыто Сечение жил, мм2 Кабели с медными жилами Кабели с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В Напряжение 220 В Напряжение 380 В
0,5 2,4 - - -
0,75 3,3 - - -
1 3,7 6,4 - -
1,5 5 8,7 - -
2 5,7 9,8 4,6 7,9
2,5 6,6 11 5,2 9,1
4 9 15 7 12
5 11 19 8,5 14
10 17 30 13 22
16 22 38 16 28
25 30 53 23 39
35 37 64 28 49
Установленная мощность (кВт) для кабелей, прокладываемых в штробе или трубе Сечение жил, мм2 Кабели с медными жилами Кабели с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В Напряжение 220 В Напряжение 380 В
1 3 5,3 - -
1,5 3,3 5,7 - -
2 4,1 7,2 3 5,3
2,5 4,6 7,9 3,5 6
4 5,9 10 4,6 7,9
5 7,4 12 5,7 9,8
10 11 19 8,3 14
16 17 30 12 20
25 22 38 14 24
35 29 51 16 -

По току

Для расчета номинального тока используется величина суммарной мощности нагрузки. Зная ее, максимально разрешенную нагрузку по току рассчитывают по формуле:

I = P/U*cosφ

где

  • I – номинальн. ток;
  • P – суммарн. мощность;
  • U – напряжение;
  • cosφ – коэфф-т мощности.

На основании полученной величины находим оптимальный размер сечение кабеля в таблицах.

Допустимые токовые нагрузки для кабеля с медными жилами прокладываемого скрыто Сечение жил, мм Медные жилы, провода и кабели
Напряжение 220 В Напряжение 380 В
1,5 19 16
2,5 27 25
4 38 30
6 46 40
10 70 50
16 85 75
25 115 90
35 135 115
50 175 145
70 215 180
95 260 220
120 300 260

Важные нюансы для правильного расчета нагрузки на кабель

При работе с таблицей, следует обращать внимание, для какого вида электропроводки она составлена (однофазной или трехфазной), для открытой или скрытой проводки, для медного или алюминиевого кабеля.

При выборе и заказе провода важно различать такие характеристики как сечение и диаметр. Если диаметр провода 8 мм2, его сечение равно S = (π/4) х D² = 50 мм2.

Для расчета сечения многожильного провода, применяется формула:

S = N *(D²/1.27)

где

  • N – количество жил.

Чтобы заказать кабельную продукцию или задать вопросы относительно ее характеристик и особенностей выбора, звоните по телефонам: +375 (162) 44-66-60.

viva-el.by

Длительно допустимый ток кабеля: нагрузки, технология

Когда на кабельные линии подается напряжение, для них устанавливаются заданные нагрузки по току. Требование правил технической эксплуатации связано с нагревом изоляции при продолжительных нагрузках. Если длительно допустимый ток кабеля превышает предельное значение, произойдет его перегрев и разрушение изоляционного слоя с последующим повреждением. Поэтому нагрузки подбирают так, чтобы исключить опасность термического разрушения изолирующего слоя.

Причина нагрева кабеля

Количество выделяющегося при эксплуатации кабеля тепла находится по формуле:

- Q = I2Rn Вт/см, где I - нагрузочный ток, А; n - количество жил; R - сопротивление, Ом.

Из приведенного выражения следует, чем выше потребляемый ток на электроустановке, к которой подведен кабель, тем больше последний разогревается. Причем мощность, выделяемая в жилах в виде тепла, находится в квадратичной зависимости от нагрузки.

Рассеивание тепла от работающего кабеля

Разогрев кабеля не будет постоянно расти в связи с тем, что тепло должно куда-то уходить. Причем его количество зависит от разности между температурой кабеля и окружающей среды. В конце концов наступит равновесие, и температура проводников станет постоянной.

Как рассчитать допустимую силу тока по температуре нагрева жил

Когда тепловыделение от нагрузки становится равным количеству рассеиваемого кабелем тепла, режим работы становится стабильным:

- P = θ/∑S = (tж - tср)/(∑S), где θ - разница между температурой жилы и среды, 0С; tж - tср - температурный перепад, 0С; ∑S - термосопротивление кабеля.

Тепло будет уходить из кабеля тем больше, чем лучше проводимость среды. Длительно допустимый ток кабеля рассчитывается так: Iдоп = √((tдоп - tср)/( Rn∑S)), где tдоп является допустимой температурой нагрева жил (зависит от типа кабеля).

Условия теплоотдачи

Лучше всего теплоотдача происходит, когда кабель находится в воде. Если он проложен в грунте, отвод тепла зависит от состава последнего и содержания в нем влаги. В расчетах обычно принимают удельное сопротивление грунта r = 120 Ом∙град/Вт, что соответствует песчано-глинистой почве с влажностью 12-14 %. Для получения точных показаний важно знать состав почвы, поскольку сопротивление изменяется в широких пределах и находится по таблицам. Его можно уменьшить изменением состава засыпки траншеи с кабелем и путем тщательной трамбовки. Пористые песок и гравий имеют теплопроводность ниже, чем глины. Поэтому засыпку кабеля производят глиной или суглинком, не содержащими шлак, строительный мусор и камни.

Кабель, проведенный по воздуху, имеет плохую теплоотдачу. Еще хуже она становится при прокладке в кабель-каналах, где появляются дополнительные воздушные прослойки, взаимный подогрев рядом расположенных кабелей и сопротивление стенок. Для таких случаев выбирают нагрузки по току как можно меньше.

Для обеспечения благоприятных температурных условий работы кабельной линии следует найти допустимые нагрузки по току для двух режимов: аварийного и длительного. В характеристиках кабелей также приводится величина допустимой температуры при коротком замыкании, которая для бумажной изоляции составляет 2000 С, а для ПВХ - 1200 С.

Длительно допустимый ток кабеля находится в обратно пропорциональной зависимости от его температурного сопротивления и теплоемкости внешней среды.

Необходимо принимать во внимание, что с течением времени проводимость изоляции кабеля увеличивается по причине высыхания. Сопротивление грунта составляет 70 % от суммарной величины и является определяющей в расчетах суммарной нагрузки.

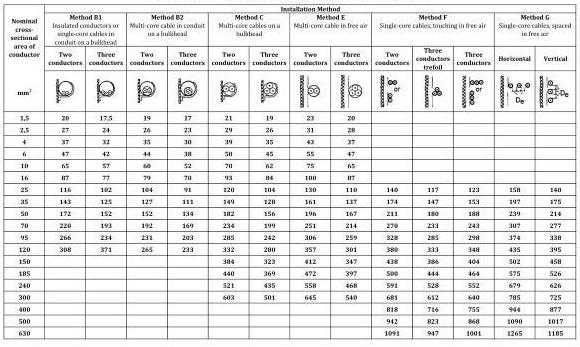

Таблицы для определения допустимого тока

Есл рассчитывать вручную, то довольно сложно определить длительно допустимый ток кабеля. ПУЭ содержат специальные таблицы, где приводятся его значения для разных условий эксплуатации. Ниже приведены расчетные данные предельно допускаемых нагрузок для разных сечений медного проводника при его температуре 900 С и окружающего воздуха 450 С.

С помощью кабелей, характеристики которых приведены в таблице, передают и распределяют электроэнергию в сетях постоянного и переменного напряжения и в стационарных установках. Они не выдерживают больших растягивающих усилий и прокладываются в грунте, на открытом воздухе, в кабель-каналах. Длительно допустимая температура жилы равна 700 С, а при коротком замыкании - не более 1600 С за 4 сек. В аварийном режиме допустимый нагрев жил не превышает 800 С.

Марка

Конструкция

ВВГ

Жилы - проводник из меди сечением до 50 мм2. Изоляция - ПВХ. Наружная оболочка - ПВХ.

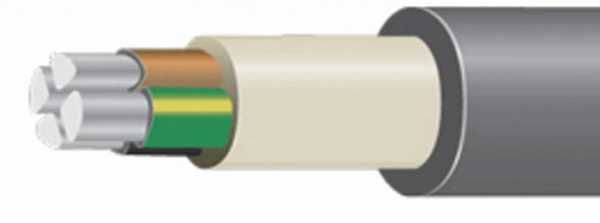

АВВГ

Жилы - проводник из алюминия сечением до 50 мм2. Изоляция - ПВХ. Наружная оболочка - ПВХ.

АВБбШв

Жилы - проводник из алюминия сечением до 120 мм2. Изоляция - ПВХ. Броня - стальные битумированные ленты.

Характеристики проводников варьируются в широких пределах, в зависимости от маркировки, количества жил и других параметров. Длительно допустимый ток кабеля ВВГ зависит от сечения, которое определяется количеством и типом жил. Например, максимальная площадь сечения одножильного кабеля составляет 240 мм2, а в пятижильном - 50 мм2.

Длительно допустимый ток кабеля АВВГ также определяется сечением, которое будет несколько больше, чем у провода ВВГ, поскольку он выполнен из алюминия. Допустимая температура эксплуатации и аварийного режима работы у обоих типов одинакова.

Кабель АВБбШв имеет особенность - он может применяться во взрывоопасных и пожапроопасных помещениях за счет наличия двойной брони из стальной ленты. Он широко распространен в строительстве. Длительно допустимый ток кабеля АВБбШв, так же, как у предыдущих изделий, зависит от температуры, которая не должна превышать 750 С, что несколько выше. Он определяется по таблицам и зависит от сечения жил и способа прокладки.

Заключение

Чтобы проводники припостоянной нагрузке не перегревались, необходимо подобрать длительно допустимый ток кабеля по таблицам и рассчитать отвод тепла в окружающую среду. Неправильный выбор кабеля приведет к его перегреву и разрушению изолирующего слоя, что повлечет за собой преждевременный выход изделия из строя.

fb.ru

Токовые нагрузки на кабели и провода | Полезные статьи

Токовые нагрузки, установленные в действующихнормативных документах по использованию кабелей и проводов вэлектрических сетях, указаны в таблицах 1 - 11. Указанные значениятоков приведены для температур окружающего воздуха +25°С и земли +15°С для усредненных условий прокладки. В случае необходимости выбораконкретной токовой нагрузки для конкретного типа кабеля или провода иконкретных условий прокладки, необходимо руководствоваться методиками,указанными в стандартах и правилах.

Таблица 1. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с медными жилами, А

Сечение токопроводящей жилы, мм2 Для проводов, проложенных открыто в одной трубе двух одножильных трех одножильных четырех одножильных одного двухжильного одного трехжильного
0,5 11 - - - - -
0,75 15 - - - - -
1 17 16 15 14 15 14
1,5 23 19 17 16 18 15
2,5 30 27 25 25 25 21
4 41 38 35 30 32 27
6 50 46 42 40 40 34
10 80 70 60 50 55 50
16 100 85 80 75 80 70
25 140 115 100 90 100 85
35 170 135 125 115 125 100
50 215 185 170 150 160 135
70 270 225 210 185 195 175
95 330 275 255 225 245 215
120 385 315 290 260 295 250

Таблица 2. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами, А

Сечение токопроводящей жилы, мм2 Для проводов, проложенных открыто в одной трубе двух одножильных трех одножильных четырех одножильных одного двухжильного одного трехжильного
2,5 24 20 19 19 19 16
4 32 28 28 23 25 21
10 60 50 47 39 42 38
16 75 60 60 55 60 55
25 105 85 80 70 75 65
35 130 100 95 85 95 75
50 165 140 130 120 125 105
70 210 175 165 140 150 135
95 255 215 200 175 190 165
120 295 245 220 200 230 190



Таблица 3. Длительно допустимый ток для гибких кабелей и проводов с резиновой изоляцией, А

Сечение токопроводящей жилы, мм2 Одножильные Двухжильные Трехжильные
0,5 - 12 -
0,75 - 16 14
1,0 - 18 16
1,5 - 23 20
2,5 40 33 28
4 50 43 36
6 65 55 45
10 90 75 60
16 120 95 80
25 160 125 105
35 190 150 130
50 235 185 160
70 290 235 200



Таблица 4. Допустимый длительный токдля проводов с медными жилами с резиновой изоляцией дляэлектрифицированного транспорта 1, 3 и 4 кВ, А

Сечение токопроводящей жилы, мм2 Ток Сечение токопроводящей жилы, мм2 Ток Сечение токопроводящей жилы, мм2 Ток
1 20 16 115 120 390
1,5 25 25 150 150 445
2,5 40 35 185 185 505
4 50 50 230 240 590
6 65 70 285 300 670
10 90 95 340 350 745



Таблица 5. Допустимый длительный токдля кабелей с медными жилами с бумажной пропитанной изоляцией на низкоенапряжение в свинцовой оболочке, прокладываемых в земле, А

Сечение токопроводящей жилы, мм2 Для кабелей одножильных до 1 кВ двухжильных до 1 кВ трехжильных напряжением, кВ четырехжильных до 1 кВ доЗ 6 10
6 - 80 70 - - -
10 140 105 95 80 - 85
16 175 140 120 105 95 115
25 235 185 160 135 120 150
35 285 225 190 160 150 175
50 360 270 235 200 180 215
70 440 325 285 245 215 265
95 520 380 340 295 265 310
120 595 435 390 340 310 350
150 675 500 435 390 355 395
185 755 - 490 440 400 450
240 880 - 570 510 460 -
300 1000 - - - - -
400 1220 - - - - -
500 1400 - - - - -
625 1520 - - - - -
800 1700 - - - - -



Таблица 6. Допустимый длительный токдля кабелей с медными жилами с бумажной пропитанной изоляцией на низкоенапряжение в свинцовой оболочке, прокладываемой в воздухе, А

Сечение токопроводящей жилы, мм2 Для кабелей одножильных до 1 кВ двухжильных до 1 кВ трехжильных напряжением, кВ четырехжильных до 1 кВ до 3 6 10
6 - 55 45 - - -
10 95 75 60 55 - 60
16 120 95 80 65 60 80
25 160 130 105 90 85 100
35 200 150 125 110 105 120
50 245 185 155 145 135 145
70 305 225 200 175 165 185
95 360 275 245 215 200 215
120 415 320 285 250 240 260
150 470 375 330 290 270 300
185 525 - 375 325 305 340
240 610 - 430 375 350 -
300 720 - - - - -
400 880 - - - - -
500 1020 - - - - -
625 1180 - - - - -
800 1400 - - - - -



Таблица 7. Допустимый длительный токдля кабелей с алюминиевыми жилами с бумажной пропитанной изоляцией нанизкое напряжение в свинцовой оболочке, прокладываемых в земле, А

Сечение токопроводящей жилы, мм2 Для кабелей одножильных до 1 кВ двухжильных до 1 кВ трехжильных напряжением, кВ четырехжильных до 1 кВ до 3 6 10
6 - 60 55 - - -
10 110 80 75 60 - 65
16 135 110 90 80 75 90
25 180 140 125 105 90 115
35 220 175 145 125 115 135
50 275 210 180 155 140 165
70 340 250 220 190 165 200
95 400 290 260 225 205 240
120 460 335 300 260 240 270
150 520 385 335 300 275 305
185 580 - 380 340 310 345
240 675 - 440 390 355 -
300 770 - - - - -
400 940 - - - - -
500 1080 - - - - -
625 1170 - - - - -
800 1310 - - - - -



Таблица 8. Допустимый длительный токдля кабелей с алюминиевыми жилами с бумажной пропитанной изоляцией нанизкое напряжение в свинцовой оболочке, прокладываемых в воздухе, А

Сечение токопроводящеи жилы, мм2 Для кабелей одножильных до 1 кВ двухжильных до 1 кВ трехжильных напряжением, кВ четырехжильных до 1 кВ до З 6 10
6 - 42 35 - - -
10 75 55 46 42 - 45
16 90 75 60 50 46 60
25 125 100 80 70 65 75
35 155 115 95 85 80 95
50 190 140 120 110 105 110
70 235 175 155 135 130 140
95 275 210 190 165 155 165
120 320 245 220 190 185 200
150 360 290 255 225 210 230
185 405 - 290 250 235 260
240 470 - 330 290 270 -
300 555 - - - - -
400 675 - - - - -
500 785 - - - - -
625 910 - - - - -
800 1080 - - - - -



Таблица 9. Допустимый длительный ток для кабелей с медными жилами с пластмассовой изоляцией на напряжение до 3 кВ, А

Номинальное сечение жилы, мм2 Одножильных Двухжильных Трехжильных на воздухе в земле на воздухе dв земле на воздухе в земле
1,5 29 32 24 33 21 28
2,5 40 42 33 44 28 37
4 53 54 44 56 37 48
6 67 67 56 71 49 58
10 91 89 75 94 66 77
16 121 116 101 123 87 100
25 160 148 134 157 115 130
35 197 178 166 190 141 158
50 247 217 208 230 177 192
70 318 265 - - 226 237
95 386 314 - - 274 280
120 450 358 - - 321 321
150 521 406 - - 370 363
185 594 455 - - 421 406
240 704 525 - - 499 468



Таблица 10. Допустимый длительный ток для кабелей с алюминиевыми жилами с пластмассовой изоляцией на напряжение до 3 кВ, А

Номинальное сечение жилы, мм2 Одножильных Двухжильных Трехжильных на воздухе в земле на воздухе в земле на воздухе в земле
2,5 30 32 25 33 21 28
4 40 41 34 43 29 37
6 51 52 43 54 37 44
10 69 68 58 72 50 59
16 93 83 77 94 67 77
25 122 113 103 120 88 100
35 151 136 127 145 109 121
50 189 166 159 176 136 147
70 233 200 - - 167 178
95 284 237 - - 204 212
120 330 269 - - 236 241
150 380 305 - - 273 274
185 436 343 - - 313 308
240 515 396 - - 369 355



Таблица 11. Допустимый длительный ток для кабелей с пластмассовой изоляцией на напряжение 6 кВ, А

Номинальное сечение жилы, мм2 С алюминиевой жилой С медной жилой на воздухе в земле на воздухе в земле
10 50 55 65 70
16 65 70 85 92
25 85 90 110 122
5 105 110 135 147
50 125 130 165 175
70 155 160 210 215
95 190 195 255 260
120 220 220 300 295
150 250 250 335 335
185 290 285 285 380
240 345 335 460 445

cable.ru
