Обозначения переменного и постоянного тока на тестере. Работа с мультиметром: от теории к практике. На мультиметре обозначение переменного тока


Как правильно пользоваться мультиметром: инструкция для чайников. На мультиметре обозначение переменного тока

Как пользоваться мультиметром, простая инструкция

Что такое мультиметр? Это прибор, с помощью которого можно без всякого труда определить величину напряжения и силу тока, сопротивление проводников, узнать параметры диодов и транзисторов, можно провести прозвонку проводов. То есть, аппарат на самом деле нужный даже в быту. Поэтому вопрос, как пользоваться мультиметром, звучит сегодня достаточно часто.

Классификация

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

  • Непросто разобраться в нескольких шкалах.
  • Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла».

Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам. Поэтому рассмотрен будет именно он. Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения. Но нужно заметить, что существует определенная пропорциональность, в которой соотношении цены и функциональности прибора прямая. То есть, чем дороже прибор, тем больше у него функций.

Производители предлагают дорогие модели, похожие на осциллографы. На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

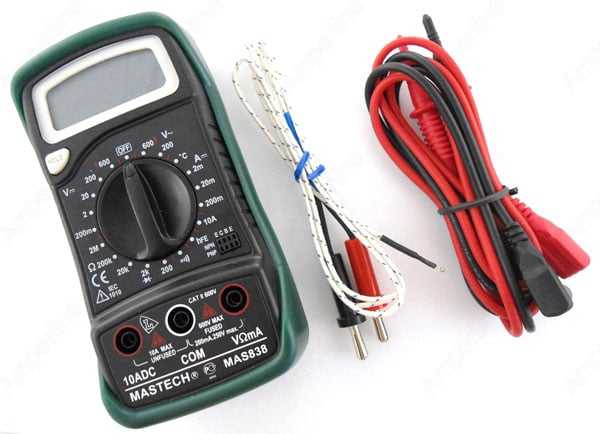

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:

  • напряжение: постоянное и переменное;
  • ток: постоянный и переменный;
  • сопротивление;
  • параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.

Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Замер постоянного напряжения

Измерение мультиметром постоянного напряжение требует установки красного щупа в гнездо V/Ω (он несет плюсовой потенциал), а черного в com (минусовой). Переключатель режимов устанавливается в позицию (V-). Лучше начинать измерение напряжения с максимального значения параметра.

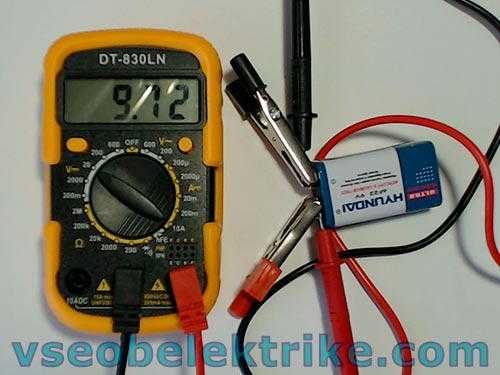

Таким способом можно померить напряжение в батарейке или аккумуляторе. Устанавливаете два щупа на клеммы батарейки, на экране высветятся цифры, обозначающие само напряжение. Если перед цифрами появился знак минуса, то просто была нарушена полярность подключения. Значит, надо поменять местами установку щупов на батарейке.

Если напряжение аккумулятора неизвестно, то, начиная с максимального значения установки переключателя, проверяем каждую позицию по отдельности. К примеру, на максимуме тестер показал 008. Эти два нуля перед цифрой говорят о том, что напряжение аккумулятора намного ниже, чем выставлено на мультиметре. Необходимо постепенно, снижая режим проверки, добиться того, чтобы на мониторе высветилось единичное значение. К примеру, 8,9. Оно говорит, что напряжение батарейки составляет 9 вольт.

Если на экране появилась единица, то выбранный уровень проверки ниже, чем номинальный. Значит, надо повысить уровень на одну позицию. Все просто, работать с тестером – одно удовольствие.

Замер переменного напряжения

Как измерить напряжение переменное? Щупы остаются в том же пол

les66.ru

Как пользоваться мультиметром: обозначения и измерения

Перед электриками, электронщиками и людьми, которые непрофессионально сталкиваются с необходимостью измерения при обслуживании или ремонте различных устройств, всегда стояла задача получить объективное представление об измеряемых величинах. Современные технологии привели на смену громоздким и тяжелым аппаратам легкое и компактное устройство. Как пользоваться мультиметром, самым популярным из инструментов в наборе для работы электрика.

Что это за прибор

Мультиметр — это универсальный измеритель, который заменяет несколько приспособлений объединенных в одном корпусе.

Устройство мультиметра позволяет даже новичку легко освоить кнопки управления и шнуры щупов для подключения к объекту проверки. Имеется переключатель режимов, одновременно изменяющий пределы параметров. В цифровых приборах результат выводится на многоразрядный индикатор. В аналоговом мультиметре результат отображается стрелочным прибором. Несмотря на свою малогабаритность аналоговые приборы, не пользуются большой популярностью из-за необходимости очень бережного к себе отношения в связи с использованием стрелочного индикатора, легко повреждающегося при падениях и ударах.

Функционал разных моделей отличается в очень широких пределах. Перед приобретением нужно ознакомиться с инструкцией по эксплуатации, чтобы иметь четкое представление о том, что можно измерить данной моделью, что такое мультиметр и как им пользоваться.

Как правильно использовать

Для новичков важно знать, как правильно пользоваться мультиметром. Правила предусматривают бережное отношение к нему. Очень часто прибор используется в полевых условиях, и хотя он достаточно надежен, не любит ударов и промоканий, как всякая электроника.

При работе с высокими напряжениями нужно помнить о требованиях безопасной работы с электрическим током.

Во всех моделях мультиметра используется автономное питание от батареи. Результат может сильно зависеть от разряда батареи, которую нужно заменять своевременно. Для экономии ресурса необходимо по окончании работы выключить питание. Если нет автоматического отключения, выключить прибор можно установив переключатель режима в положение «OFF»

Обозначения на мультиметре

Перед тем как начать пользоваться тестером нужно ознакомиться с расшифровкой символов заполнивших лицевую панель. Это поможет избежать выхода из строя полезного устройства в результате неправильного подключения, неверного выбора типа или предела.

Щуп, к которому подсоединен черный провод, вставляется в гнездо с надписью «com». Красный соединяется с гнездом для сопротивления, напряжения или тока и обозначенным «VΩmA». Причем через это гнездо замеряется ток величиной до 200 mA.  Для тока, значение которого не должно превышать 10 ампер, используется другое гнездо обозначенное как «10ADC». Также на панели обычно имеется многоштырьковое гнездо подключения выводов биполярного транзистора.

Цветными линиями разделены сектора типа измерения. Буквы «ACV» соответствуют напряжению переметного тока, «DCA» – постоянного напряжения. Измерение тока отмечено буквой «А». Измерение сопротивления обозначено греческой буквой «Ω».

Напротив каждого из возможных положений переключателя цифрами обозначены максимальные значения величин, измеряемых на этом пределе.

В некоторых моделях расширенные режимы измерений обозначаются соответствующей пиктограммой. Например, прозвонка обозначается символом диода, звуковой пробник обозначен символом зуммера, и т.д.

Как измерить силу тока мультиметром

Чтобы измерить силу тока нужно поставить мультиметр в амперметр. Подсоединение щупов зависит от ожидаемой величины тока. Для измерения токов более 200 mA предназначено отдельный разъем и режим тестирования.

Для чайников необходимо пояснить, что измеряется ТОК, протекающий ЧЕРЕЗ нагрузку, поэтому мультиметр включается в измеряемую цепь ПОСЛЕДОВАТЕЛЬНО. Провод или вывод детали отсоединяется от монтажа. Один щуп подключается к месту разрыва, второй – к отсоединенному проводу. Проверку нужно начинать на более высоком пределе. При необходимости его можно уменьшать. Нельзя подключать в режиме испытания тока ПАРАЛЛЕЛЬНО. Иначе через вход пройдет слишком большой ток и выведет его из строя.

Как измерить напряжение мультиметром

Предварительно важно представить себе разновидность тока и величину напряжения. В розетке, люстре, приборах питающихся от сети напряжение составляет 220 В переменного тока. В автомобиле сеть постоянного тока напряжением 12 В. Соответственно этому нужно выбирать предел измерений.

При работе с цепями высокого напряжения соблюдайте осторожность, чтобы не травмироваться.

Мерить напряжения мультиметром нужно при параллельном подключении.  Сначала используется большой предел. При необходимости получения более точных показаний индикатора прибор необходимо переключить на более низкий предел.

Измеряем сопротивление

Работа с мультиметром для измерения сопротивлений начинается с установки типа и предела. Щупы подключаются к контролируемому элементу.

Если нужно проверить, например, радиоэлемент в существующем монтаже, один из его выводов важно отсоединить от платы. Это исключит влияние на достоверность подключенных цепей.

При измерении очень малых значений нужно учитывать сопротивление проводов измерительных щупов мультиметра, которое определяется при соединении между собой щупов на самом малом пределе сопротивлений, запоминается и вычитается затем из результата.

Проверяем емкость и индуктивность

Проверить емкость и индуктивность можно аналогично сопротивлению или прозвонке.

Индуктивность представляет собой кусок провода смотанного в катушку на каркасе или без такового. Чтобы удостоверится в отсутствии обрыва катушки достаточно его прозвонить. Для получения параметров индуктивности нужно иметь специальный прибор.

Что бы проверить конденсатор на работоспособность щупы мультиметра подсоединяются к выводам и кратковременно соединяются между собой для разряда. Индикатор покажет меняющиеся в сторону увеличения значения. Скорость изменения цифр зависит от номинала конденсатора. Чем номинал ниже, тем быстрее он заряжается от мультиметра, и показания сменяются. После окончания процесса заряда мультиметр показывает обрыв. Поменяем местами красный и черный шнур. Происходит перезарядка, индикатор покажет череду увеличивающихся до индикации обрыва цифр. Это означает, что конденсатор не имеет внутренних обрывов и замыканий. Некоторые модели мультиметров способны мерить значение емкости конденсаторов. Обозначен режим как «Сх» и имеет несколько пределов измерений. Отдельно есть специальное гнездо для подключения выводов проверяемого конденсатора.

Электронщикам, имеющим потребность в точном измерении параметров индуктивности и емкости нужно приобретать дополнительно специальные приборы для таких работ.

Как прозванивать цепь мультиметром

Прозвонка заключается в проверке, без необходимости знать точное значение. В большинстве моделей мультиметров есть прозвонка. Она облегчает проверку провода или контактов, позволяя не смотреть на индикатор. Звуковой сигнал сообщит, что в цепи проходит ток, молчание зуммера соответствует обрыву.

Отсутствие подобного режима в мультиметре не делает прозвонку невозможной. Мультиметр переключается в измерение сопротивлений. Целостность или обрыв цепи придется определять по показаниям индикатора.

vseotoke.ru

Обозначения переменного и постоянного тока на тестере. Работа с мультиметром: от теории к практике

Тестер, или мультиметр – устройство для определения напряжения, силы тока, сопротивления и других показателей, необходимых при работе с электрическими сетями и приборами. В домашних условиях он позволяет определить, исправна ли розетка, не поврежден ли провод от компьютера и работает ли аккумулятор смартфона или другого гаджета. Для бытовых нужд подходит даже простой прибор с минимальным набором функций. Для точных измерений производители предлагают усовершенствованные модели.

Существует два вида приборов, измеряющих характеристики электрических сетей – аналоговые и цифровые.

Аналоговый тестер напряжения оборудован магнитной стрелкой и измерительными шкалами, рядом с которыми подписаны значения величин. Популярность прибора обусловлена невысокой ценой – его покупают, несмотря на недостатки:

  • необходимость перевода единиц в процессе замеров;
  • мелкие деления и подписи на шкалах;
  • неточные результаты из-за колебания стрелки.

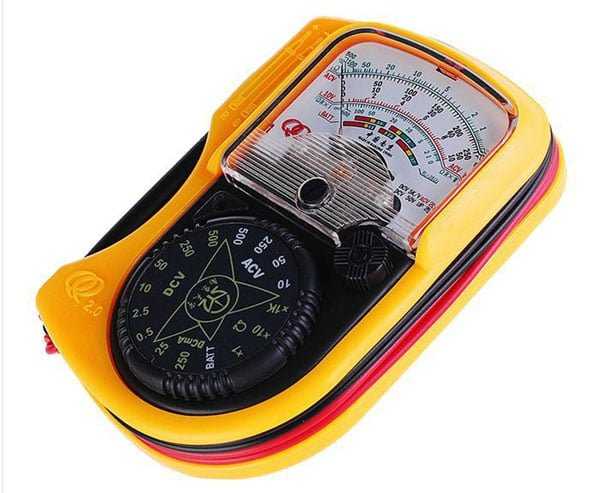

Мини-тестер для дома

Для точной настройки тестера предусмотрен подстроечный резистор, позволяющий выставить стрелку на ноль.

Цифровой прибор оборудован жидкокристаллическим дисплеем, на котором видны результаты измерений. В ранних моделях вместо дисплея результат показывали светодиоды. Преимущества, которыми обладает измеритель: тестер выдает результат с точностью до 4,5 разрядов, он прост в использовании и не требует знаний для перевода величин.

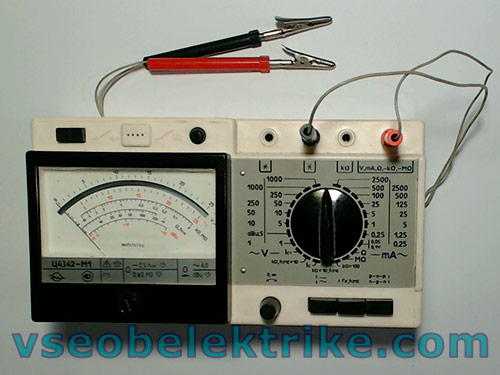

Аналоговый прибор

Другие положительные стороны:

  • дополнительные функции – температурный датчик, измеритель частоты;
  • анимированная шкала на дисплее, чтобы измерять колебания.

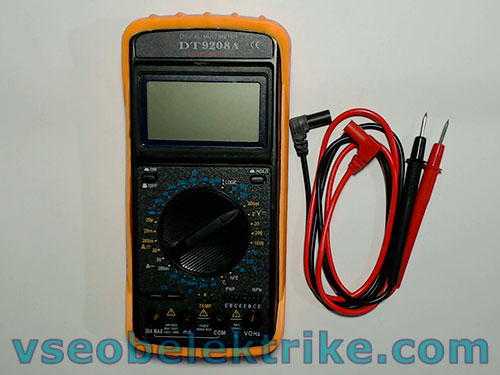

Цифровой тестер с дисплеем

Интерфейс и подключение проводов

Изучите интерфейс, чтобы не запутаться в том, как пользоваться тестером для измерения своими руками. На лицевой панели простейшего устройства есть три выхода (разъема) для подключения проводов и четыре области измерений.

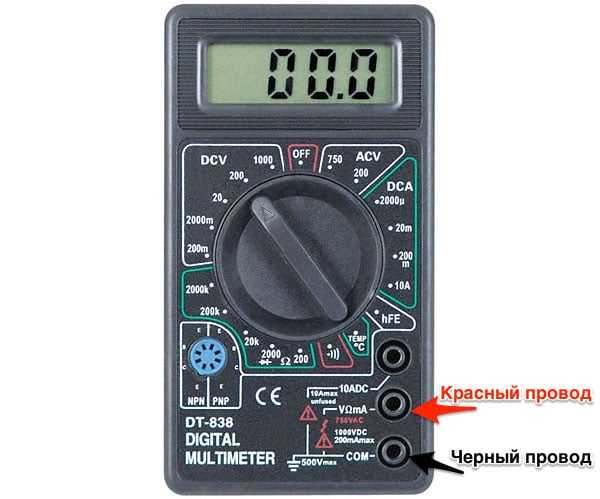

Обозначения разъемов тестера:

  • COM или «–» – общий, для подключения провода черного цвета;
  • 10А – для присоединения красного щупа при замерах тока до 10 ампер;
  • VRmA или «+» – для подключения красного провода при измерении остальных величин и любого тока, кроме 10А.

Выходы мультиметра

Разъемов может быть четыре – тогда они обычно градуируются следующим образом:

  • 10А либо 20А;
  • mA – для измерения тока в милиамперах;
  • COM – для подключения черного провода;
  • VΩHz – для прочих измерений.

У части моделей предусмотрен дополнительный выход для проверки транзисторов.

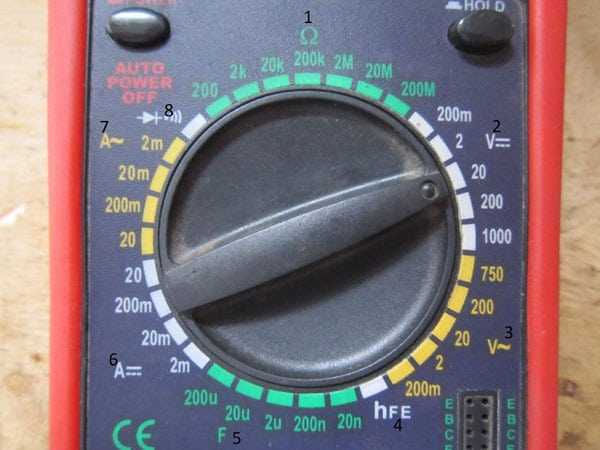

В центре тестера расположен круглый переключатель, предназначенный для установки пределов измерения минимум в четырех областях:

  • DCV (V=) – область постоянного напряжения, допустимые пределы измерений – 10, 20, 200, 1000 В
  • ACV (V~) – область переменного напряжения, пределы – 200 и 750 В
  • DCA (A=) – измерение силы постоянного тока в пределах от 0,5 мА до 500 мА;
  • Ω – сопротивление, пределы – 200 Ом — 2 МОм.

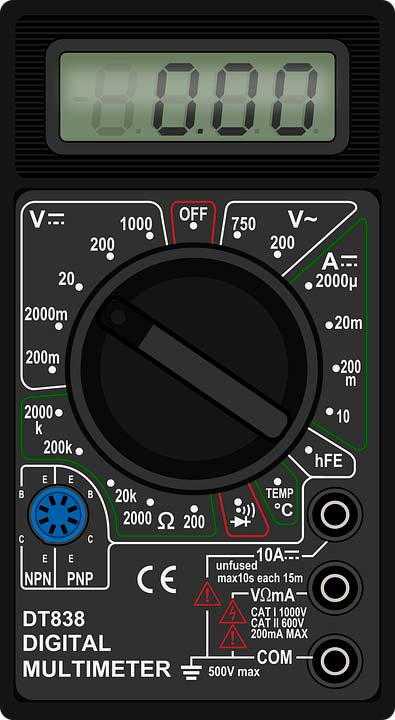

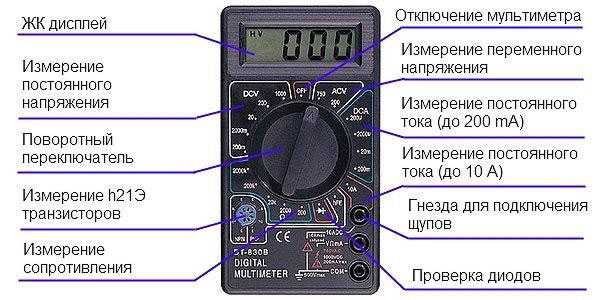

Лицевая панель и схема использования устройства

Дополнительно переключатель тестера можно перевести в позиции:

  • 10А – для измерения тока, величиной до 10А;
  • Temp – для определения температуры;
  • Hfe – для проверки транзисторов;
  • Прозвонка – чтобы определить разрыв электрической цепи.

При использовании тестера важно знать приблизительные пределы измерений. Если вы сомневаетесь, установите переключатель в положение с максимальным значением и сделайте первый замер – прибор покажет приблизительное значение. Если оно низкое, сдвиньте переключатель в положение с меньшим значением и повторите измерение – результат будет точнее.

Пример: чтобы измерить напряжение в электрической сети, выставьте переключатель на ACV 750В и подключите щупы к розетке. Увидев на дисплее значение 160В, переключите регулятор тестера в положение 200 В и повторите замер.

Как пользоваться мультиметром

Использование мультиметра включает три основных этапа: подсоединение проводов, установка регулятора в нужное положение и замер с корректировкой. Любая характеристика электросети измеряется по заданному принципу.

Тестер в работе

Как измерить постоянное напряжение

Постоянное напряжение создают аккумуляторы, блоки питания, гальваника. Они питают технику, и когда та выходит из строя, первое, что проверяет мастер – напряжение на контактах батареи.

Как правильно пользоваться тестером для самостоятельной проверки постоянного напряжения:

  1. Установите переключатель в область DCV на максимальное значение, обычно около 750 или 1000 В. На дисплее вы увидите предупреждение о чрезмерно высоком напряжении – будьте внимательны, если цифры будут слишком велики.
  2. Подсоедините провода – черный к выходу COM, а красный – к выходу VRmA.
  3. Сделайте замер. Увидев значение, меньшее, чем 1000 В (например, 12 В в автомобильной проводке), задайте меньший предел 20 В.
  4. Повторите замер – вы увидите уточненные цифры на дисплее.

Переключатель установлен в позицию V= для измерения постоянного напряжения

Обозначения пределов на тестере:

  • 200m – до 200 милливольт, то есть, 0,2 В;
  • 2000m – до 2 В, например, на гальваническом элементе;
  • 20 – до 20 В, в автомобильной проводке;
  • 200 – до 200 В;
  • 1000 – до 1000 В.

Как вычислить переменное напряжение

Переменное напряжение зачастую требуется измерить, чтобы определить исправность розетки или другого элемента электросети в квартире.

Как пользоваться электрическим тестером для измерения переменного напряжения:

  • Подключите к прибору два щупа – черный к разъему COM, красный к разъему VRmA.
  • Установите регулятор в позицию ACV.
  • Зная, что напряжение в стандартной розетке примерно 220 В, установите переключатель на большее значение – 750 В или 600 В. Не поворачивайте регулятор на цифру 200 – прибор «сгорит».
  • Щупы установите в отверстия розетки в любой последовательности. На дисплее тестера вы увидите результат замера в вольтах.

Проверка розетки амперметром

Как определить сопротивление проводника

Измерить сопротивление на резисторе вы можете, используя область Ω. Пределы значений велики – от 200 Ом до 2000 кОм (= 2 МОм).

Диапазон измерений:

  • 200 Ω;
  • 2000 Ω;
  • 20 k;
  • 200 k;
  • 2000 k – результат отображается в килоомах.

Как пользоваться тестером-мультиметром для определения сопротивления:

  1. Подключите щупы и выберите область Ω.
  2. Чтобы установить предел измерений, посмотрите на маркировку резистора. Например, элемент 1К5 нужно измерять в пределах 2000 Ом, а 560К – в границах 2000 кОм.
  3. Если значение сопротивления неизвестно, установите регулятор на меньший предел.
  4. При сопротивлении, большем, чем выбранный предел, вы увидите на дисплее цифру 1. Постепенно увеличивайте предел, пока вместо единицы не появится достоверное значение.

Схема подключения мультиметра для замера разных величин: силы тока, напряжения
