Розетки и выключатели: расстояние от пола. На каком расстоянии от пола делают розетки и выключатели


Высота установки выключателей и розеток

Со временем в нашей квартире появляются электрические приборы все большей и большей мощности. В связи, с чем возникает потребность в замене старой электрической проводки на новую, более мощную. При этом мало кто знает основные принципы установки электрического оборудования.

В данной статье мы рассмотрим вопрос правильного расположения электрических розеток.

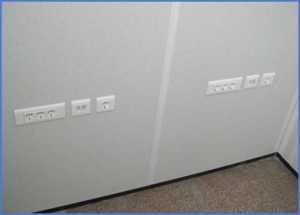

Высота монтажа розеток

Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола. А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:

  • в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
  • электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
  • если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
  • минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
  • в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
  • установка электророзеток в душевых кабинах запрещена;
  • минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.

Высота установки выключателей

Обычно выключатели, отвечающие за основное освещение, монтируют на высоте от 70 до 90 сантиметров. Для этого, конечно, в первую очередь нужно учесть рост человека, проживающего в доме. Оптимальным считается вариант, когда человек опускает руку, слегка отводит ее в сторону и достает до клавиши выключателя. Исходя из этого, его устанавливают на расстоянии 10 сантиметров от дверного проема и на высоте 80 сантиметров. Выключатель, как в прочем и электророзетка, не должен заслоняться открытой дверью и стоящей мебелью, поэтому его располагают со стороны дверной ручки.

Выключатели освещения в туалете, кладовой и ванной комнате устанавливаются преимущественно в коридоре. Выключатели дополнительных источников освещения ограничений по расположению не имеют, главное, чтобы они не выпадали из общего дизайна помещения.

Расположение розеток на кухне

В современных кухнях используется достаточно большое количество различных электрических потребителей:

  • морозильная камера;
  • электрическая плитка;
  • стиральная машина;
  • посудомоечная машина;
  • кухонная вытяжка;
  • блендер, миксер и т.д.

Для удобства использования приборов и чтобы не приходилось постоянно выпутываться из электрических проводов, розетки монтируются на определенном расстоянии:

  • электрическая плита – 30 сантиметров;
  • посудомоечная и стиральная машина – 20-30 сантиметров;
  • холодильник – 60-80 сантиметров;
  • кухонная вытяжка – 2 метра.

Розетки обычно прячутся за кухонную мебель. В местах, где предполагается монтаж миксера, электрического чайники и прочих приборов, устанавливается несколько электророзеток. Если в кухне будет телевизор на кронштейне, то электророзетку делают на высоте 2 метров.

Расположение розеток в детской комнате

Детская комната выполняет роль не только спальни, но и игровой комнаты, поэтому обычно в ней устанавливают 3 электророзетки:

  • одна для ночной лампы;
  • два для других электроприборов.

Для безопасности все розетки должны иметь защитные заглушки и шторки.

Расположение розеток в кабинете

Кабинет подразумевает использование компьютерной техники. Здесь только для одного компьютера и сопутствующего оборудования понадобиться около 5 розеток. Также нужно еще выходы для подключения торшера или настольной лампы.

Расположение розеток в спальной комнате

В спальне организовывается как минимум три электророзетки – две у кровати с разных сторон и одна возле туалетного столика. Никаких ограничений по количеству розеток в одной комнате нет. Нужно лишь посчитать количество электрических потребителей в доме и добавить к ним еще два дополнительных.

Лучше сделать больше электророзеток, чем использовать тройник и аналогичные устройства. Монтаж электророзеток можно выполнить как самостоятельно, так и с привлечением специалистов в этой области.

Видео о расположении розеток

electrikagid.ru

Розетки и выключатели: расстояние от пола

  • Стабилизаторы напряжения, щитки, автоматические выключатели, камеры КСО. Подробный каталог в Челябинске с техническими характеристиками.

  • Каталог электрооборудования: аккумуляторы, кабели, блоки питания, светильники, пульты управления, розетки, трансформаторы. Цены в Челябинске

  • Каталог электроинструмента в Челябинске: перфораторы, дрели, шуруповерты, бензопилы, лобзики. Цены и прайсы.

www.stroyka74.ru

На какой высоте и расстоянии устанавливать розетки и выключатели

Обычно требования распространяются на отдельные государственные учреждения, а прочие замечания носят характер рекомендаций. К примеру, выключатели обычно ставятся на высоте… 1 метр от пола. Уверены, у большинства читателей они стоят повыше. Для школьных и дошкольных учреждений прописано, на какой высоте и расстоянии устанавливать розетки и выключатели в обязательном порядке. Почитаем сегодня документы на указанную тему.

Розетка с заземлением

Где прочитать про установку розеток и выключателей

Предупреждаем, что высота установки розеток и выключателей не станет сегодня единовластной, довлеющей темой. Множество ошибок допускают частники и строители при прокладке линий, волей-неволей приходится обсуждать тему. Кажется, установка заземлённой розетки не содержит криминала, но отдельные устройства не принято заземлять, а в иных случаях нужно провести монтаж с оговорками. Одновременно правила установки выключателей не настолько многочисленны, чтобы им посвящать отдельный обзор. Допускается ставить розетки на откосы окон с выполнением соответствующих требований безопасности (наравне с санузлами).

Большинство практиков предпочитает изучать ПУЭ. Свод не носит форму закона, частично любим строителями и просто хорошими хозяевами. Настоятельно рекомендуем почитать в электронном виде посетителям сайта. Для упрощения поиска жмите Ctrl + F и забивайте в строку «выключател» и «розетк», без окончаний, чтобы найти максимальное количество вхождений слов в текст. Увидите, что стандарты установки розеток и выключателей не касаются высоты установки. Итак, приступим к просмотру ПУЭ (часть 7 преимущественно).

Защита от прямого прикосновения в цепях сверхнизких напряжений

Пункт 1.7.73 говорит про тип защиты. Объясняем. Подразумеваются источники напряжением не более 120 В для постоянного тока или 50 В переменного. Считается, что подобные системы совершенно безопасны, по указанной причине их разрешено применять в ванных комнатах на территории ближе 60 см к краю точки раздачи воды. В отношении сетей 220 В вольности не допускаются. Разрешается применение устройств сверхнизкого напряжения в зоне 0, если вольтаж не превышает 12 В.

Обратите внимание (прямо в ГОСТ 50571.11 не говорится), что полагается розетки подключать через индивидуальные разделительные трансформаторы. Устройства не повышают и не понижают напряжение для розеток, просто осуществляют гальваническую развязку. Смотрите по выбору розеток: предпочтительны без защитного контакта.

Возьмите в руку европейскую вилку от микроволновки либо крупного бытового прибора с заземлением (холодильник, стиральная машина). Обычно слегка в сторонке от штырей штекера присутствует металлическое отверстие. Это ниша под защитный контакт, торчащий из розетки. Этим обеспечивается надёжное заземление устройств. Вправду сказать, сложно найти в магазине розетки с защитным контактом. А вилки под указанные розетки встречаются повсеместно.

Несовместимость розеток

Вторым требованием для розеток под системы сверхнизкого напряжения считается их несовместимость с обычными, под 220 В. Выше приводили пример штекеров с нишей под защитный контакт на промышленное напряжение. В указанном случае попробуйте набрать «Вилка низковольтная У-87 РБ» в Яндексе, понимая, о чем идёт речь. Главное, чтобы форма штекера отличалась от типичной. В ванной комнате нужно соблюдать нехитрые требования: в ближних зонах изоляция приборов (включая розетки) выполняется усиленной, а защита корпуса — не ниже IP2X. Проводка должна выдерживать испытательное напряжение на пробой изоляции в объёме 500 В не менее 60 сек. Берём ГОСТ (к примеру, 7399) и обнаруживаем, что провода ШОГ испытываются напряжением 2500 В. Убеждаемся, что изоляция не включает металлические компоненты. В противном случае использовать на территории санузла провод нельзя.

Высота установки светильников

В ГОСТ 50571.11 говорится, что на территориях зон, начиная со второй и выше (по безопасности) допускается ставить светильники класс II (усиленная изоляция) на высоте не менее 2,25 метра от пола. Выключатели и розетки на 220 В не предусматриваются в наших тесных ванных комнатах вовсе. Минимальное расстояние от упомянутых устройств до края раковин, душевых — не менее 60 см.

Расстояние от воды до светильников

Масса внимания уделяется не высоте установки, а месту расположения, типу изоляции и вольтажу. Все перечисленное накладывает отпечаток на выбор покупок для ремонта. Что касается высот, фразы носят необязательный характер:

  1. К примеру, в разделе 6.6.30 ПУЭ 7 говорится, что в цехах розетки должны, как правило, стоять на высоте 0,8 — 1 метра. Допускается монтировать выше, до 1,5 метра, если питающее напряжение подаётся с потолка.
  2. Что касается прочих помещений, располагаются из соображений удобства, не выше метра от пола. Нижний лимит не ограничен, разрешается ставить розетки на специально приспособленный плинтус.
  3. В детсадах выключатели и розетки устанавливаются на высоте 180 см. Чтобы ребятня не достала.
  4. Выключатели разрешается ставить под потолком, если управляются они от шнура, в целом, рекомендуется монтировать в пределах 0,8 — 1,7 метра от пола.
  5. Обратите внимание, питание светильников вольтажом сверхнизкого напряжения допускается вести от розетки, хотя для прочих источников света, к примеру, бра используются только переключатели, установленные прямо на шнуре питания. Это видится пунктом из перечня решений для организации подсветки зеркал в ванной комнате. Лампы допустимо взять светодиодные на 12 В. Сообразно этому выбираются штырьковые патроны, чтобы не перепутать при замене. Редко, но встречается цоколь Е27 для напряжения 12 В.
  6. В заведениях общественного питания и торговых павильонах розетки ставят на высоте 1,3 метра от пола.
  7. В школах, на партах учеников (лаборатории, кабинеты физики и химии) ставят розетки одновременно с общим выключателем, расположенным на столе преподавателя. Питание подаётся через дифференциальный автомат защиты либо индивидуальный разделительный трансформатор.

Разделительный трансформатор

Автомат дифференциальной защиты для розеток

Пункт 1.7.151 говорит, что любые розетки, к которым планируется подключение электроприборов, находящихся на улице либо в зонах повышенной опасности поражения током, должны получать питание через автомат дифференциальной защиты с порогом срабатывания не выше 30 мА. Значит, что при пользовании стиральной машины, которая в нарушение правил стоит в ванной комнате, обычно используем розетку, находящуюся по традиции снаружи, под выключателями. Её и требуется подключать через дифференциальный автомат защиты. Если планируется вести работы под балконом, полагается в комнате сделать аналогичное.

Согласитесь, указанные правила выполняются редко. Скорее, наоборот – правила установки розеток нарушаются повсеместно, происходят несчастные случаи. Розетки наружной установки, разумеется, также подключаются через дифференциальный автомат защиты (порог срабатывания не более 30 мА).

Индивидуальный разделительный трансформатор

Если пол, потолок или стены сделаны из металла, требуется подавать питание через индивидуальный разделительный трансформатор. Обратите внимание на первый эпитет. Он означает, что нельзя от общего трансформатора питать, к примеру, как озвучено выше, санузел и розетку в комнате для работы под балконом. Встречаются модели с рядом вторичных обмоток. Стоят чуть дороже. Придётся в общем случае купить две штуки (либо единственный двойной) и поставить сообразно. АВВ продаёт разделительные трансформаторы, разрешённые монтировать стандартным образом в распредщиток на DIN рейку. Потребуется там оставить место под установку, и помните, что выходная обмотка ни в одной точке не заземлена. Это категорически запрещено, смысл установки индивидуального разделительного трансформатора пропадает. Следовательно, по определению, розетки, установленные на любой высоте, ставятся без лепестков заземления.

Внимательно в этом случае выполняйте требования по заземлению и защитному занулению устройств на территории санузла. Клемма розетки допускается к использованию, но жила от неё без электрического контакта с выходной обмоткой индивидуального разделительного трансформатора уходит на распредщит.

Расположение вилки

Наконец, совершенно гениальная фраза в п. 1.7.152, где говорится, что для переносного устройства вилка находится на стороне приёмника. Вдруг человек вздумает штекер электродрели заменить на розетку?

Устройство защитного отключения

Как правило, автоматы защиты размещаются в распределительном щитке, но допускается применять розетки со встроенным УЗО.

Специфика комнаты и особенности розеток

В помещениях для содержания животных розетки подключаются через дифференциальный автомат защиты. В детских нужно применять изделия со специальными защитными шторками, прикрывающими отверстия, ведущие внутрь, к токонесущим частям.

Групповые линии светильников

Обратите внимание, при обустройстве групповых линий светильников запрещается защитный и нулевой провод класть под единый зажим. Полагаем, это связано с простым фактом, что часть приборов способна находиться в помещениях с повышенной опасностью либо на улице, где требуется подключение через дифференциальный автомат защиты. В вышеприведённом случае объединения защитной и нулевой цепи нормальная работа прибора грубо нарушается.

Расположение розеток на стене

Розетки и выключатели не должны находиться по обе стороны стены на общей оси для разных квартир. Для жилой единицы подобные вольности допускаются. К примеру, часто от распределительного щитка питается розетка лишь по одну сторону стены, а вторая берет напряжение от первой. При этом существует не просто гнездо, а сквозная дыра в стене. См. фото.

Сквозная розетка

Где ставить розетки

Обычно хозяева не догадываются, что точки раздачи электричества подчиняются строгим правилам (СП 31-110):

  • На четыре метра периметра жилой комнаты ставится одна розетка. Если общая длина стен выходит, к примеру, 12,5 метра, монтируется четыре точки: одна на излишек. До 2006 года разрешалось ставить по розетке на каждые 6 квадратных метров периметра.
  • На кухне, безотносительно к периметру ставится минимум четыре розетки на всю площадь. Причём двойная считается сразу за две. Если планируется пользоваться электрической духовкой или варочной поверхностью, нужно обеспечить подвод питания прямо от распределительного щитка (без сдваивания розетки). Расстояние от прибора до розетки в этом случае не нормируется.
  • При розетке открытой установки проводку принято прокладывать снаружи, по стене. Это не догма, в отличие от большинства указаний здесь стандарт лишь дает рекомендации. Просто розетка скрытой установки смотрится неуместно, а монтаж трудоёмок.
  • В коридоре ставится по розетке на каждые 10 квадратных метров площади. Если суммарная 21, нужно три штуки: одна на излишек сверх целого.
  • Сдвоенная розетка в комнате считается за единую точку. На кухне предусматривается розетка на 16 А и оценивается, как две штуки. Над и под мойкой запрещается ставить розетки. Согласно ГОСТ 50571.11 выбирается расстояние не менее 60 см от края, но применяются специальные меры защиты, наподобие дифференциальных автоматов и индивидуальных разделительных трансформаторов.

В означенных случаях речь идёт про розетки на 10 или 16 А, если иное не оговорено отдельно.
