Основные неисправности концевика капота. Концевик что это


Виды, принцип действия и устройство концевых выключателей. Концевик что это

Концевой выключатель: принцип работы, устройство, назначение

Для контроля и ограничения движения различных механизмов используется концевой выключатель. Он должен обладать следующими характеристиками: надежность срабатывания, безопасность для людей и приборов, высокая наработка на отказ. Существует большое количество разновидностей этих выключателей: механические, магнитные, индуктивные. Каждая группа делится на подгруппы. Все зависит от того, где будет применяться тот или иной прибор.

ОГЛАВЛЕНИЕ

  • Механические
    • Модели с колесиком и кнопочные
    • Миниатюрные
  • Магнитные устройства
    • Герконовые
    • Индуктивные модели

Механические

Концевые выключатели такого типа широко распространены как на производстве, так и в домашнем использовании. Они могут быть рычажного типа, поплавкового, с кнопкой или роликом.

Один из примеров, где эти приборы используются – лифтовое хозяйство. Концевики там стоят практически везде: датчик максимальной и минимальной высоты движения лифта, сигнализация открытия дверей, обрыва каната и так далее. Некоторые умельцы ставят микровыключатели у себя дома, чтобы при открытии дверей включался свет в комнате.

Модели с колесиком и кнопочные

Состоит подобный выключатель из корпуса, в котором имеются электрические контакты (замыкающие или размыкающие). Снаружи ставится ролик либо кнопка, в зависимости от того, как он будет эксплуатироваться.

На корпусе, как правило, нарисована схема подключения с указанием номеров контактов.

На примере прибора с роликом рассмотрим принцип работы подробнее. Рабочий механизм «наезжает» на колесико, толкающее стержень вниз. В результате происходит размыкание контактов, которые обесточивают устройство, подключенное к ним. Таким образом, конечный выключатель ограничивает дальнейшее движение механизма, либо что-то включает (например, сигнализацию).

При установке нужно следить за точностью. Если концевик поставить далеко, тогда механизм может не достать до ролика, а если слишком близко – его попросту может раздавить.

Стоит отметить, что встречается одинарный концевой выключатель редко. Как правило, это всегда блок: в одном корпусе два или больше контактов. В описываемой модели можно заметить нормально открытый и закрытый – итого пара. Это намного удобнее. Во-первых, такое исполнение универсально: какой нужен контакт, к такому и подключайся. Нет необходимости искать подходящую конструкцию. Во-вторых, в некоторых ситуациях нужен именно переключатель: когда есть необходимость не просто остановить механизм, а сделать реверс.

Наши читатели рекомендуют! Для экономии на платежах за электроэнергию наши читатели советуют "Экономитель энергии Electricity Saving Box". Ежемесячные платежи станут на 30-50% меньше, чем были до использования экономителя. Он убирает реактивную составляющую из сети, в результате чего снижается нагрузка и, как следствие, ток потребления. Электроприборы потребляют меньше электроэнергии, снижаются затраты на ее оплату.

загрузка...

Миниатюрные

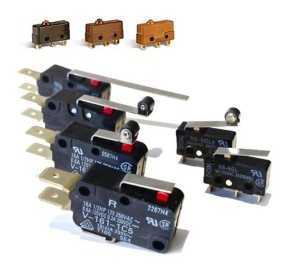

Один из подвидов концевиков – микровыключатели. Это модели, используемые в электронной технике, в домашних устройствах, не требующие крепкого корпуса и больших размеров.

Это тот же самый концевой выключатель, работающий по подобному принципу. Но есть и отличия. При таких размерах, ход рабочего элемента очень мал, что требует очень точной настройки при установке концевика. Если это невозможно сделать, тогда применяют модели с промежуточными звеньями: например, с роликом. Это позволяет увеличить рабочий ход стержня и настроить прибор по потребностям.

Магнитные устройства

Герконовые

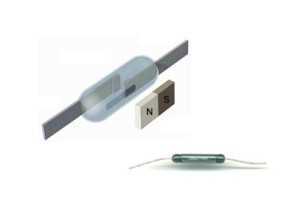

Концевые выключатели, реагирующие на магнитное поле, собраны на основе геркона. Геркон – это устройство, имеющее в себе пару, или больше, контактов из специального ферромагнитного сплава.

При поднесении магнита происходит их замыкание (или размыкание). Преимущество такой конструкции в отсутствии механического контакта, что значительно увеличивает срок службы такого концевика.

Для его монтажа важно не забыть про магнит, так как на обычное железо реакции не будет. Сфера применения такой модели очень широка. По сути, это микровыключатель, который можно незаметно поставить куда угодно. Например, его можно подключить к автосигнализации, чтобы отбить охоту у любителей сливать бензин.

Принцип работы прост. При закрытой дверце, магнитное поле воздействует на микровыключатель. Цепь замкнута, все нормально. При открывании крышки бензобака магнит отходит, контакт разрывается и включается сигнализация.

Индуктивные модели

Как правило, это тоже не отдельные устройства, а блоки: в одном корпусе может быть несколько пар контактов. Датчики имеют различные исполнения: крепление болтами, гайкой, при помощи клея. Размеры тоже самые разные: от больших, до микровыключателей. Такие концевики требуют подачи напряжения питан

les66.ru

Концевики и кнопки - 14 Февраля 2011

Основные проблемы возникающие с концевиками:

Первая - неправильная регулировка. В одном случае может быть поломка концевика при не оправданно высокой установке. В другом случае очень малый ход концевика. Крышка капота или багажника могут иметь естественные температурные деформации, что и может проявляться в ложных срабатываниях сигнализации. При малом ходе концевика возможно попадание влаги и грязи в зазор между контактами, что так же может вызвать ложные срабатывания сигнализации.

Вторая проблема - неправильно выбранное место установки концевиков. Иногда выбирают место где концевик легко сломать, рядом с штатным АКБ ( при неаккуратной замене АКБ). В водостоках или очень близких к ним местах. В местах, где недостаточный ход в нижней части концевика.

Третья проблема концевиков в быстром окислении и корродировании контактов. Как правило, на контакт концевика подается плюс через нить лампочки салона, другие электронные блоки или сигнализация имеет свойство подтягивать вход к плюсовому потенциалу для избегания ложных срабатываний. В этом случае попадании влаги (конденсата) на контакты происходит слабая утечка электрического тока. Этого не достаточно для зажигания лампы салона или срабатывания сигнализации, но достаточно для электрохимической реакции окисления-разложения металла. Через некоторое время такой концевик перестает срабатывать.

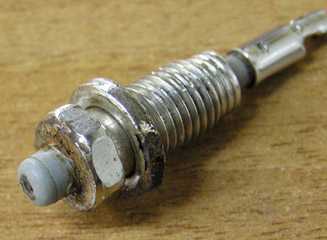

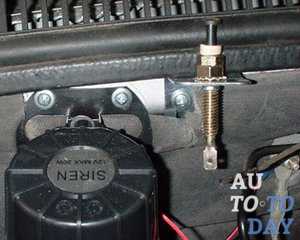

На рисунках и фотографиях изображены основные типы концевиков применяемых для автосигнализаций.

Несколько другая ситуация происходит если концевики непосредственно включают лампу салона. Небольшие искорки в момент замыкания концевика образуют нагар и по этой причине может не включаться лампа салона, а значит при открывании этой двери не сработает сигнализация.

Особенно этим страдает наш отечественный автопром, а конкретнее это дверные концевики автомобилей ВАЗ. Обычно их зачищают напильником или наждачкой, но этого хватает, как правило, на время не более месяца. Лучше эти концевики менять на новые.

Идеальным случаем было бы использование пары геркон-магнит. В этом случае замыкаемые контакты надежно заизолированы в стеклянной колбе геркона. К сожалению, основная масса герконов работает на размыкание при удалении магнита. Хотя можно найти и замыкающиеся герконы, необходимо чтобы они надежно работали на металлических поверхностях кузова, поскольку для металлических поверхностей существуют специальные пары геркон-магнит.

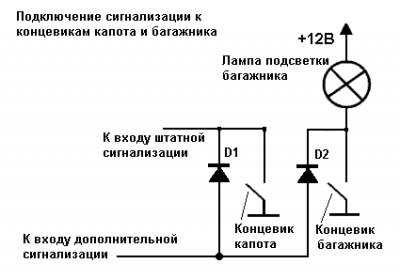

Две схемы подключения автосигнализации к концевикам дверей и капота-багажника.

Это общая схема подключения сигнализации к автомобилям ВАЗ десятого, одиннадцатого и двенадцатого семейства. Она учитывает наличие вежливой подсветки салона автомобиля, которой управляет штатный иммобилайзер. Можно подключать сигнализацию непосредственно к лампе плафона, в этом случае сигнализация должна иметь задержку постановки на охрану на время горения плафона. Недостаток в том, что можно не заметить и оставить открытую дверь, а ещё хуже, если ее в этот период успеют незаметно вскрыть, что очень реально. Ниже примеры диодов для развязки, в данном случае это могут быть диоды 1N4001-1N4007, они выдерживают ток до 1А. Для слаботочных цепей этого вполне достаточно. Для других цепей лучше использовать более мощные по току диоды.Диоды D1, D3, D4, D5 позволяет сигналам от концевиков проходить на сигнализацию при этом концевики не влияют друг на друга, что важно для автомобилей с штатной диагностикой открытых дверей. Диод D2 не пропускает на вход сигнализации низкий уровень от иммобилайзера, при этом остается вежливая подсветка. В иномарках бывает отделена только водительская дверь от общей цепи, тогда достаточно будет двух диодов (например D1 и D3) . Тремя диодами (D1, D2,D3) можно обойтись подключая концевики на ВАЗ 2114 и 2115.

Если автомобиль оборудован штатными концевиками капота и багажника, а также лампой подсветки багажника, то можно использовать выше приведенную схему. Диод D1 исключает влияние концевика капота на лампу багажника, а диод D2 влияние концевика багажника на вход штатного концевика капота. Если концевиков изначально не было, то и диоды развязки не нужны. Если концевик в багажнике есть, то достаточно установить диод D1.

Часто на ВАЗ 08,09, 13,14 и 15 подключают штатный концевик капота подключив диод по следующей схеме:Назначение диода, исключить влияние массы через нити лампы на вход сигнализации. Причем часто используют диод 1N400..., со временем этот диод выходит из строя и при постановки на охрану данная зона исключается из периметра. Так же этот концевик достаточно быстро начинает окисляться и не срабатывает при открывании. В багажнике концевики более устойчивы к внешним воздействиям. Но так же данного диода не достаточно для развязки силовой цепи. Более правильно использовать 1N5400 - 1N5408 (1N5820 - 1N5822). Для надежности и облегчения теплового режима лучше использовать по два диода в параллель.

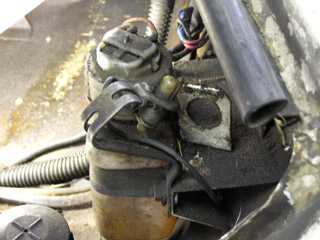

А это уже результат неправильной установки концевиков.

                                            предыдущая            главная             следующая

dlszp.ucoz.ru

Почему не работает концевик капота?

Угон машины – это одно из самых страшных и неприятных происшествий, которые могут произойти с владельцем автомобиля. В базовую комплектацию автомобиля практически всегда входит сигнализация, однако она все равно не может обеспечить полную защиту автомобиля от угона. Одной из важных и эффективных составляющих противоугонной системы является блокиратор или, как его еще называют, концевик капота. В случае угона машины это устройство играет важную роль в обеспечении недосягаемости двигательного отсека.

Какую роль играет концевик капота в автомобиле?

Сегодня существует множество устройств, целью которых является защита автомобиля от угонщиков: это системы блокировки коробки передач, педалей, рулевого вала и т.д. Обратите внимание на то, что управлять ими можно только из салона машины, хотя располагаются они под капотом. Находятся там и устройства звуковой сигнализации.

Следовательно, чтобы отключить защитные механизмы, нужно открыть капот. Штатный замок капота открыть еще проще, чем дверные замки. Помимо этого, злоумышленники, открыв капот, получают доступ к двигательному отсеку, и если у них имеются нужные инструменты, то смогут запустить мотор, не касаясь системы зажигания.

Кроме того, в целях у них может быть не только угон машины – некоторые охотятся за дорогостоящими запчастями, находящимися под капотом, которые без особого труда можно снять. Дабы предотвратить такие неприятности, и нужен концевик капота.

Классификация защитных устройств и принцип их работы

Блокираторы замка капота, которые защищают двигательный отсек от злоумышленников, были придуманы давно, и на сегодняшний день существует достаточно много их разновидностей. По принципу работы все механизмы подразделяют на:

• Механические блокираторы

• Электромеханические блокираторы

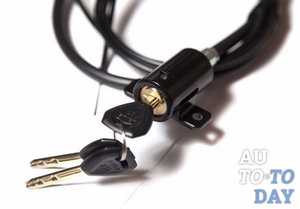

Механическим блокиратором называют устройство, которое не использует систему электропривода для запирания и отпирания капота.

Принцип работы таких устройств весьма прост. По особой траектории в двигательном отсеке нужно закрепить металлорукав, одна сторона которого будет располагаться в салоне машины, а вторая под капотом. Через этот металлорукав проходит трос, с помощью которого происходит воздействие на систему.

Чтобы заблокировать двигательный отсек, хватит лишь одного нажатия на цилиндр личинки замка, который располагается в известном только владельцу автомобиля месте. Во время нажатия трос смещается и блокирует капот.

Разблокировать капот можно следующим образом: при помощи ключа поворачиваем замочную скважину цилиндра замка, расположенного в салоне машины. Тогда произойдет смещение троса, и капот разблокируется.

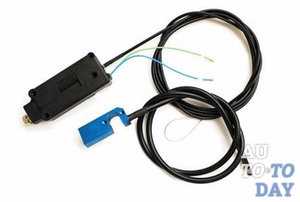

Управление системой блокирования капота электромеханическими блокираторами происходит при помощи электропривода. Такие устройства приводятся в действие нажатием кнопки, расположенной в салоне машины. Еще одним способом управления электромеханическим блокиратором выступает дистанционное управление.

Конечно, существуют отличия в технических характеристиках блокираторов разных производителей, однако принцип действия у них аналогичный.

Плюсы и минусы блокираторов

В чем состоят преимущества механического блокиратора капота:

1. Залогом надежности блокиратора является простота конструкции;

2. Хорошим качеством механического концевика капота является его энергетическая независимость, так как работа аккумулятора и состояние проводки не оказывает влияния на защитные способности системы блокирования капота.

3. Уникальная система, собранная на основе механических блокираторов капота вместе с системой блокировки запуска мотора, является практически самой надежной из всех существующих защит от угона.

Недостатки механических блокираторов:

1. Этой системой неудобно пользоваться. При каждой новой поездке водителю нужно снимать блокировку капота. Делать это необходимо для соблюдения техники безопасности, потому что в случае возгорания нужно, чтобы капот не был заблокирован.

2. Минусом данной системы является необходимость крепления цилиндра блокиратора. С одной стороны, замок необходимо хорошо спрятать, а с другой, водителю хочется иметь к нему быстрый доступ. Помимо этого, как только злоумышленник заметит замок, он сразу же определит тип блокировки капота на машине. И в этом случае, при наличии необходимых инструментов, снять блокировку будет несложно.

3. Вызывает трудности при установке. При установке блокиратора необходимо иметь в виду, что под капотом имеются движущиеся объекты, задев которые, можно их повредить, поэтому установка блокиратора является весьма хлопотным делом, из-за этого очень важно его правильно и безопасно установить. Некоторые детали нагреваются, что может пагубно сказаться на тросе, за определенное время эксплуатации трос может немного удлиниться либо деформироваться. Учитывая все вышеперечисленное, установку блокиратора стоит доверить специалистам.

Преимущества электромеханического блокиратора капота:

1. Таким блокиратором удобно пользоваться. Для того чтобы включить и отключить блокиратор, достаточно будет нажать на кнопку.

2. Сохранение секретности. Расположение управляющей кнопки может быть разное, она может находиться как в кармане автовладельца, так и в салоне машины, спрятать ее намного проще. И поэтому определить систему блокирования капота весьма сложно.

3. Простая установка электромеханического блокиратора. Установить электропривод и подключить к нему провода питания и, если нужно, контакты срабатывания кнопки, намного проще, чем установить механический блокиратор.

У электромеханического блокиратора тоже имеется недостаток и он весьма весомый – это его энергозависимость. Если произойдет разрядка аккумулятора либо будут какие-либо неисправности с электропроводкой машины, блокиратор теряет свою работоспособность.

Что именно происходит с механизмом, неизвестно, все зависит от модели установленного блокиратора. Некоторые из них отключают блокировку капота, а некоторые остаются в рабочем положении. Есть несколько вариантов решения проблемы, к примеру, еще один страховочный трос, протянутый в салон, либо наличие другого источника питания. Но все это усложняет конструкцию блокиратора.

Если вы желаете хорошо защитить свою машину от злоумышленников, то установка запирающего устройства является неотъемлемым мероприятием. Но перед установкой стоит изучить виды устройств, их достоинства и недостатки, а также особенности эксплуатации, и только после этого останавливаться на определенной модели.
