Что такое клеммы для соединения проводов и как они используются. Клеммы зажимные для проводов

Самозажимные клеммники: как пользоваться, описание

От качества работы по прокладке электропроводки в жилом доме зависит безопасность всех его обитателей. Соединение электропроводов с помощью скрутки уже давно забытое прошлое. На сегодняшний день для этого все чаще используются самозажимные клеммники. Что это и как работает, вы сможете узнать в нашем кратком обзоре.

Описание

Клемма – специальное устройство, которое обеспечивает надежное соединение электропроводов. Способ соединения двух концов провода с помощью клеммы регламентируется правилами устройства электроустановок и является самым надежным и безопасным. Соединительные устройства, в том числе и самозажимные клеммники, используются для соединения двух концов электропровода в монтажных узлах электрических сетей, а также в распределительных коробках. Они различаются между собой конструкцией, производителем, механизмом соединения.

Виды клеммников

Сегодня на рынке имеется два вида электрических клемм: винтовые и самозажимные клеммники. Германия является лидирующей страной по их производству. Они предотвращают нагревание места соединения двух проводов и, как следствие, выход из строя изоляции и короткое замыкание электропроводки.

Винтовые клеммники – это устройство с пластиковой оболочкой, внутри которой расположена металлическая капсула с двумя отверстиями. В эти отверстия вставляются концы провода без изоляции. Соединение осуществляется при помощи винта, который зажимается простой отверткой. Винтовые клеммники можно использовать, как в слаботочных цепях, так и в силовых.

Самозажимные клеммники – это приспособление для соединения двух концов электропровода, обладающее специальным механизмом, который состоит из корпуса, силовых элементов и рычага управления. Соединение и разъединение провода осуществляется с помощью специального рычага, который можно устанавливать в два положения. Самозажимные клеммники для электропроводки могут быть одноразового и многоразового использования. Соединители такого типа являются наиболее простыми в использовании, так как для соединения двух концов электропровода нет необходимости применять дополнительные инструменты.

Преимущества самозажимного клеммника

Самозажимные клеммники хоть и являются самым простым способом соединить концы электропровода, но тем не менее они имеют свои достоинства и недостатки. К их преимуществам относятся:

простота и скорость монтажа;
многократность использования, даже одноразовые клеммы можно использовать повторно;
возможность соединения медных и алюминиевых проводников.

Что же касается одноразовой клеммы, единственное ее отличие от устройства многоразового использования – отсутствие рычага. В таком случае, разъединить концы провода, которые скрепляет клеммник электрический самозажимной конструкции, можно с помощью обычной тоненькой плоской отвертки.

Недостатки

В каждой бочке меда имеется своя ложка дегтя, и этот случай не исключение. Помимо всех видимых достоинств такой соединитель имеет свои недостатки:

не рекомендуется использовать самозажимные клеммники для соединения проводов большого диаметра и высокого напряжения из-за их низкой нажимной способности.
одноразовые соединители не приспособлены для крепления гибких проводов.
при высоких колебаниях температуры существует вероятность ослабевания пружины, что может привести к разъединению проводников.

Однако последний пункт – это всего лишь предположение. В ходе испытаний данное утверждение не подтвердилось.

Область применения

Данные устройства применяют во всех схемах электропроводки с максимальным уровнем напряжения до 1000 В. Они одинаково надежно проявляют себя как в бытовых условиях, так и в промышленных. Но наибольшей популярностью они пользуются при монтаже электрической проводки в быту из-за достаточно высокой стоимости по сравнению с другими способами соединения.

Выбор соединителя осуществляется в зависимости от мощности электроцепи. На корпусе каждого самозажимного клеммника указан максимальный уровень его пропускной способности. Как правило, такие клеммы устанавливают в распределительных коробках или щитках на DIN рейке.

Выбор клеммника

Учитывая, что самозажимный клеммник является частью электропроводки, к его выбору нужно отнестись с максимальной ответственностью. Условия, которые необходимо учитывать при покупке соединителя:

Максимально возможная мощность проводника. Ее можно узнать из паспорта электрического кабеля или руководствуясь диаметром его сечения.
Место крепления соединителя. Если пространство для монтажа соединительной клеммы ограничено, то необходимо выбирать более миниатюрные модели самозажимного соединителя или вовсе остановиться на винтовом клеммнике.
Производитель. При выборе клеммы не стоит экономить и приобретать дешевые аналоги сомнительного качества, т. к. они могут не справиться с мощность электрической цепи, что повлечет за собой перегрев проводника и, как следствие, короткое замыкание.

Производители электрических соединителей

На сегодняшний день производством электрических соединителей занимается достаточно много крупных и узнаваемых компаний. С наиболее популярными брендами можно ознакомиться по данным таблицы.

Тип клеммы	Бренд	Страна производства
Самозажимные	Wago	Германия
Самозажимные	Spelsberg	Германия
Самозажимные	DKC	Италия
Винтовые/Самозажимные	Hager	Германия
Самозажимные	ContaClip	Германия
Винтовые/Самозажимные	E-NEXT	Китай
Винтовые/Самозажимные	IEK	Китай
Винтовые/Самозажимные	ABB	Германия

На отечественном рынке наибольшим спросом пользуются самозажимные клеммники фирмы Wago и ABB.

Продукция немецкой фирмы Wago отличается особой степенью надежности и безопасности. Данная компания представляет широкий ассортимент электрооборудования и дополнительных аксессуаров по доступным ценам. Самозажимные клеммники Wago имеют три вида зажимов: полупружинный, зажимы CAGE CLAMP и зажимы FIT CLAMP. Каждый из них имеет особую маркировку на корпусе соединителя, где указывается номер серии, к которой он относится. При выборе соединителя нужно обязательно учитывать все характеристики устройства.

Компания ABB – один из мировых лидеров по производству клеммных соединителей. Одним из ее крупнейших клиентов является компания «Газпром», что, несомненно, говорит о высоком качестве и надежности выпускаемой продукции. Клеммник самозажимной ABB обладает высокой силой встроенных в него пружин, устойчивостью к высоким температурам, а также легкостью и простотой монтажа.

Монтаж соединительной клеммы

При самостоятельном монтаже самозажимной электрической клеммы нужно строго выполнять все рекомендации. Пошаговое руководство применения соединителя включает в себя следующие этапы:

Снять напряжение с электроцепи и убедиться, что оно отсутствует.
Определить необходимую пару проводников. Обратите внимание, что зажимов в клемме должно быть не меньше, чем соединяемых линий. Категорически запрещено присоединять сразу несколько питающихся кабелей к одному зажиму.

Если концы провода до момента монтажа были скручены, то необходимо обрезать их поврежденные части при помощи кусачек.
Зачистить концы электрокабеля от нагара и изоляции так, чтобы они свободно помещались в отверстия клеммника.
Поместить концы проводника в самозажимный клеммник и соединить.
Убедиться, что соединение выполнено надежно и выдерживает механические нагрузки.

fb.ru

Клеммы для соединения проводов: виды и использование

Среди современного оборудования при монтаже электрической сети в жилых и промышленных зданиях встречаются специальные устройства для соединения контактов проводки. Клеммники для соединения проводов постепенно приобрели популярность. Если вы решили их использовать в домашней проводке, тогда нужно знать, как ими пользоваться, какие существуют разновидности и преимущества перед другими методами соединений.

Что такое

В первую очередь нужно дать определение такому устройству. Клеммником называют специальное электротехническое приспособление, которое выглядит как колодка или винтовой зажим. Его используют для плотного соединения контактов жил различного назначения. Данный метод считается достаточно безопасным и эффективным для подведения алюминиевых и медных жил. Такой крепеж обычно используется для того, чтобы не подвергать лишним механическим воздействиям сам кабель.

Разновидности

Существует множество разновидностей клеммников. Винтовой клеммник. Использование винтового крепежа на сегодняшний день самая популярная конструкция. Она одновременно и простая, и надежная. Использование винтовых клеммников часто применяется для разведения электрической проводки, для розеток и различных подключений. Работают по принципу зажима.

Такой тип может служить зажимом для минусовых и плюсовых клемм аккумулятора (и в аккумуляторах автомобилей), для соединения группы осветительных элементов и других устройств. Клеммы в автомобильных аккумуляторах могут быть сделаны из свинца. Это связано с тем, что в аккумуляторе содержится кислота для электролиза. Зачастую винтовые клеммники изготавливаются из поликарбоната и устойчивого полипропилена. Но также их могут делать из полиамида или прессованного полиэтилена. Материал может зависеть от типа клеммника и его производителя.

Винтовое приспособление не подходит для соединения алюминиевых контактов, так как они слишком хрупкие, и во время закрепления контактов их можно повредить. Они предназначены для работы с медными жилами. Не редко такой клеммник может быть сделан с учетом необходимости подключить к нему заземляющие провода. Для этого на нем можно найти винтик зеленого цвета. В эту точку нужно подводить заземление. Также у него есть маленькие зубцы, которые улучшают сцепление.

Обжимной клеммник. Такой вид конструкции применяются для соединения силовых кабелей, сечение которых не превышают 2,5 мм, а сила тока 24 ампера. Обжимной клеммник способен выдержать нагрузку до 5000 вольт. Если работает более мощное оборудование, то для соединений потребуется другой способ. Обжимная конструкция позволяет одновременно подключать до 8 жил. Для каждой их них есть отдельное гнездо. Это позволяет увеличить скорость монтажа электрической проводки. Зажимы могут быть автоматическими, которые сразу зажимают введенный в гнездо контакт, и механическими, что нужно делать самостоятельно. Если не превышать допустимую нагрузку на клеммник, то он имеет хороший уровень надежности.

Изолирующий (СИЗ). Данный тип соединительных элементов может иметь вид обычного пластмассового колпачка. Производится из термостойкого материала – полимер, который не подвержен воспламенению. Считается, что он служит для защиты проводки от возгорания, однако СИЗ способен обеспечить хороший и надежный механический контакт жил. На специальную скрутку накручивают контакты проводов. При этом их зажимает пружина, которая улучшает соединение. Если саму скрутку обработать особой пастой, то можно избежать окисления металла. При помощи такой конструкции можно легко соединить не только провода с однородным сечением, но и медный с алюминиевым контактом.

Отдельно нужно отметить группу силовых клеммников. Они имеют более громоздкую и сложную конструкцию. Это обусловлено тем, что к ним можно подвести силовые кабеля с разной толщиной сечения, разной мощностью, а также соединить медные жилы с алюминиевыми. Они используются, когда речь идет не о тонких проводах, а кабелях, сечение которых может достигать 300 мм2. Крепятся к монтажной плате или DIN-рейке. Контактирующая пластинка изготовляется из меди и покрывается оловянным сплавом. При помощи шайб конической формы соединение не ослабляется.

Универсальные и барьерные клеммники. Отличаются от остальных тем, что в их конструкции есть небольшие металлические полосы. Они разделены слоем изоляции. С его помощью можно полностью исключить соприкосновение соседних проводов. Изготавливаются с высоким качеством, имеют дополнительные винты для более надежного крепления. Можно заводить алюминиевые жилы. Алюминиевые контакты в таких клеммах окисляются гораздо хуже.

Карболитовые клеммники могут работать также с двумя видами сечения. Они выполнены из специфического сплава именно для этих целей. Незаменимым материалом является керамика, из которой может быть сделана соединительная конструкция, в том числе и колодка.

Видео “Типы клемм для соединения проводов”

Как пользоваться

При помощи клеммников для соединения силовых проводов важно знать, как их подключать к нему. Очень часто применяется крепление под головкой закрученного винта. Через пластинки протягивается зачищенный контакт шнура, а затем завинчивается само крепление. Повредить элемент можно при постоянно прокручивании винта, но само соединение будет весьма надежным.

В проходных гребенках или колодках есть специальные металлические наконечники, куда заводится шнур. Затем другой конец подсоединяют к электрическому шкафу или другому оборудованию. В колодках также есть винтовые зажимы. Колодки достаточно дешевое соединение и доступно в любом специализированном магазине. При применении клеммников Wago достаточно оттянуть зажимной рычажок, чтобы завести или вытащить кабель. Такая методика подключения подходит для фиксации Wago только, если он многоразовый.При использовании одноразового устройства Wago, крепление должно проходить за один раз, так как обратно изъять провод не получится. Для этого его придется отрезать при помощи кусачек или острого ножа.

Чтобы осуществить качественное соединение клеммнике Wago необходимо зачистить провод от внешней изоляции приблизительно на 1 сантиметр. Затем нужно поднять рычажок и завести его внутри, а потом опустить зажим. Пружинный механизм позволит плотно зафиксировать проводник с сечением до 4 мм2.

В чем преимущества

Очень часто в электромонтажных работах частного жилого дома или в квартире хозяева используют соединение проводов методом обычной скруткой, и крайне редко применяют пайке для крепления. Такой метод соединения постепенно начинают вытеснять специальные конструкции – колодки и клеммники. Они не дорогие в производстве и доступные. Их надежность значительно превышает самодельное крепление, а также с помощью них можно легко и быстро сделать отключение от конструкции, произведя замену шнура. С использованием колодки или соединителя Wago такую работу способен сделать даже новичок. При помощи удобной и понятной конструкции это не составит труда и не займет много времени.

Производитель Wago сделал крепеж на таких деталях еще более простым – зажимной рычажок, которые обеспечивает надежный присоединение алюминиевых и медных кабелей.Применение клеммников Wago позволит сделать присоединение аккуратным, без торчащих контактов, и сэкономить место в распределительном щитке. Wago соединение достаточно маленькое, чтобы эффективно подключить как одножильный, так и многожильный кабель.

Видео “Клеммы компании WAGA”

Что это такое и как используется, узнаете из видео-ролика, который мы для вас подготовили.

otoke.ru

Самозажимные клеммники: виды и применение

Содержание:

Общие сведения
Преимущества
Клеммные соединители: серия 733
Серия 222
Другие модели и серии

Провода и кабели могут соединяться между собой различными способами, каждый из которых имеет свои плюсы и минусы. Самозажимные клеммники Wago, обеспечивающие простое, надежное и быстрое подключение. Использование этих устройств не требует специального инструмента. Данные клеммы выпускаются несколькими сериями, отличающимися своими конструктивными особенностями и способами зажима. Многочисленные положительные отзывы и результаты эксплуатации свидетельствуют о соответствии продукции заявленным параметрам и техническим характеристикам, в первую очередь – номинальному току нагрузки.

Тем не менее, довольно часто происходит выход из строя электропроводки, смонтированной с помощью таких клеммников. Основной причиной являются различные подделки не выдерживающие нагрузок. Поэтому любой электрик должен хорошо представлять себе, как отличить оригинал от подделки и не ошибиться при выборе клемм.

Общие сведения о клеммниках

Конструктивно такие элементы являются зажимами, основной деталью которых служит плоская пружина. Вся ее площадь равномерно давит на поверхность провода, не нарушая его целостность. Зажимное усилие концентрируется в одном месте, обеспечивая качественный и надежный контакт. В местах соприкосновения зажима и провода наблюдается очень низкое значение переходного сопротивления.

Токопроводящая рейка изготавливается из пружинно-твердой электролитной меди, имеющей мягкую луженую поверхность. Для покрытия используется сплав олова (60%) и свинца (40%), создающий защиту от коррозии в течение длительного времени. Основная деталь – зажимная пружина производится из высококачественной аустенитной хромоникелевой стали, обладающей высокой устойчивостью к растяжению.

Изоляция клеммников изготавливается на основе полиамида, полностью нейтрального к процессам коррозии. Этот материал очень плохо воспламеняется и препятствует возгоранию за счет функции самогашения.

Самозажимные клеммы Wago могут эксплуатироваться в широком температурном диапазоне. Нижний предел составляет -350С, а верхний – 170-2000С, в зависимости от типа того или иного устройства. Данные разъемы используются не только в домашних сетях, но и в промышленности. В связи с этим, параметры клеммников представлены в очень широком диапазоне. К ним могут подключаться провода с сечением жил от 0,08 до 95 мм2, они выдерживают напряжение от 100 до 1000 вольт, а пропускной номинальный ток составляет от 6 до 323 А.

Преимущества самозажимных клеммников

Соединительные элементы данного типа существенно превосходят все остальные известные виды соединений.

Среди несомненных плюсов необходимо отметить следующие положительные качества:

Каждый соединяемый провод обеспечен отдельным зажимом.
В процессе эксплуатации не требуется какое-либо техническое обслуживание, не нужна и дополнительная изоляция.
После зажима создается герметичное соединение, полностью исключающее окисление соединенных жил. Клеммы абсолютно безопасны во время работы, поскольку их токоведущие части недоступны для прикосновения.
Простой монтаж выполняется с помощью обычной отвертки. Это существенно облегчает работу при монтаже больших объемов электропроводки, прокладке ее в труднодоступных местах и в условиях плохого освещения.
Пружины обеспечивают надлежащую ударопрочность и высокую устойчивость к вибрации. Сам зажим имеет компактные размеры, при необходимости легко проводится повторный монтаж.
Самозажимные клеммники фирмы Wago устойчивы к повышенной влажности, высоким температурам и агрессивному воздействию окружающей среды.
Установленные в распределительную коробку, такие клеммы делают соединения проводов красивыми и упорядоченными.

Практически все клеммы пружинного типа настраиваются на конкретное сечение жилы. Поэтому усилие, прилагаемое зажимом при подключении, считается наиболее оптимальным. За счет этого полностью исключается температурная деформация и возможность повреждения проводов. С помощью самозажимных клеммников могут соединяться медные и алюминиевые провода, поскольку обычные способы для этого не подходят.

Единственным условием, которое нельзя назвать минусом, является доступность клеммных соединителей для проведения плановых осмотров и ремонтных электромонтажных работ. Данное условие относится не только к клеммам, но и к другим видам разъемных соединений.

Клеммные соединители: серия 733

Производитель клеммников Wago произвел разделение изделий по определенным сериям, в соответствии с типами проводов, для которых они предназначены.

Наиболее дешевой моделью считается соединитель Wago 733, с помощью которого выполняется одноразовая коммутация проводов. У них нет традиционного рычажка, а фиксация производится замком, расположенным внутри устройства. Закусывая жилу, он не позволяет ей выдвинуться в обратную сторону.

Данные клеммники могут работать при напряжении до 400 вольт и номинальном токе до 20 ампер. Как правило, они используются для соединения одножильных проводов. Внутри некоторых моделей помещается специальная паста, предотвращающая окисление и позволяющая работать с алюминиевыми проводами. Их корпус окрашен в серый цвет.

Клеммники без пасты помещаются в прозрачный корпус с цветными вставками. Эти устройства относятся к более совершенным, поскольку дают возможность контролировать не только подключение жилы, но и качество ее фиксации.

Сама коммутация очень простая. Жила очищается от изоляции на 1-1,2 см, а затем вставляется до упора в клемму. При необходимости провод можно вытащить обратно. Для этого его нужно прокрутить с большим усилием и потянуть на себя. При этом происходит деформация внутреннего фиксатора и клемма оказывается непригодна для дальнейшего использования. Модификации этих зажимов позволяют коммутировать от 2 до 8 проводов.

Соединительные клеммы: серия 222

Соединители Wago 222 применяются для коммутации многожильных проводов. Их конструкция предполагает многократное использование, а детали рычажкового механизма обеспечивают надежную фиксацию провода внутри зажима.

Особенности устройства клеммников серии 222 дают возможность быстро обнаружить неисправность в электрической сети. Провод вынимается из зажима, прозванивается, а затем вставляется на свое место и фиксируется. При обычной скрутке такая операция занимает гораздо больше времени.

Соединитель Wago 222 оборудован специальным пазом прямоугольной формы, через который подключается щуп измерительного прибора. Это позволяет определить работоспособность контакта, установить положение фазы и нуля. Рычажки клеммников окрашены в оранжевый цвет. Чтобы выполнить коммутацию, нужно поднять рычажок, после чего пружинный зажим будет отжат. Зачищенный конец провода или кабеля вставляется в отверстие, после чего опущенный рычажок зафиксирует жилу. Такая операция считается несложной даже для начинающего электрика.

Данная модель дает возможность соединять между собой одножильные и многожильные провода. В серии 222 отсутствует паста, она работает при напряжении 380 В и номинальном токе до 32 А.

Другие модели и серии

Кроме первых двух, существуют и другие модели со своими специфическими особенностями. Например с помощью клеммника серии 273 (рис.1) может соединяться три провода сечением 1,5-4 мм2. Внутри устройства имеется паста, благодаря которой могут быть подключены алюминиевые провода. Близкая к ним серия 274 используется с осветительными приборами, соединяя провода сечением 0,5-2,5 мм2. Выпускается с пастой и без пасты.

Серия 243 (рис.2) рассчитана на слабые токи. Величина рабочего тока этих клеммников составляет всего 6 А.

Клеммники серии 862 (рис.3) применяются для соединения исключительно медных жил. К устройству можно подключить 2-5 проводов, сечение которых составляет 0,5-2,5 мм2. Корпус закрепляется саморезами на любой основе.

Следует учитывать некоторые особенности применения соединителей Wago. При использовании этих устройств в освещении и других местах, где ток ограничен до 10 А, никаких особых требований к ним не предъявляется. Однако, если нагрузка в сети возрастает до значения 10-20 А, то поверхность провода обязательно должна быть чистой при включении в клеммник. В цепь для защиты устанавливается автоматический выключатель на 10, 13, 16 или 20 А. В тех случаях, когда нагрузка превышает 25 А, рекомендуется не применять клеммные соединители, а использовать сварку, пайку или опрессовку проводов.

electric-220.ru

Медные и алюминиевые. Видео пособие. Подробная инструкция в фотографиях.

Проблема соединения проводов хотя бы раз в жизни возникала у каждого человека. При этом данная продукция представлена в достаточно широком ассортименте: алюминиевые и медные, одножильные и многожильные, компьютерные и телефонные, силовые и нагревательные. Они рассчитаны на разную нагрузку и требуют особых подходов при работе. Возникает вопрос: как правильно соединять провода?

Главное требование, чтобы была обеспечена надежная изоляция и длительный срок службы.

Традиционные скрутки далеко не всегда способны обеспечить нужный результат. Особенно в случае соединения медного и алюминиевого провода.

Перед тем как соединить провода, следует познать то, что алюминий со временем окисляется. В результате поверхностный слой имеет большее сопротивление и начинает греться. Температурный коэффициент расширения у алюминия выше, чем у меди. При одной и той же температуре нагрева ему требуется больше места.

В результате через некоторое количество циклов нагревания и охлаждения контакт ослабнет настолько, что может произойти перегрев и обрыв соединения. Такая ситуация недопустима с точки зрения безопасности.

Насчитывается несколько основных разновидностей приспособлений для соединения проводов:

Соединительные изолирующие зажимы;
Винтовые клеммники и распределительные коробки или колодки;
Самозажимные клеммники и разветвители;
Зажимные разветвители;
Электрические соединители с врезным контактом;
Соединительные гильзы и наконечники.

Их практическое применение требует разных подходов и инструмента.

Соединительные изолирующие зажимы

Соединительно изолирующие зажимы для соединения проводов — Фото

Соединительные изолирующие зажимы или попросту колпачки СИЗ обеспечивают одновременную изоляцию и фиксацию контакта. Применяется исключительно для одножильных проводов.

Перед тем как соединить провода, их концы скручиваются по часовой стрелке. Внутри колпачка имеется винтовая пружина, сжимающая провода по мере надевания. Зажим накручивается на место контакта также по часовой стрелке.

Соединение проводов с помощью СИЗ — Фото

Винтовые клеммники и распределительные коробки

Как правильно соединить провода через клеммник — Фото

Винтовые клеммники используются для соединения медных проводов. Алюминий достаточно мягкий и пластичный материал. При постоянном давлении он деформируется. В результате со временем контакт ослабнет и начнет греться.

Кроме того, винтовые клеммники не применяются для многожильных проводов. Тонкие жилы рвутся от неравномерной нагрузки и трения. Это необходимо знать, чтобы понимать, как правильно соединять провода.

На практике провод вставляется в латунную гильзу клеммника и зажимается винтом. Для качественного соединения под каждое сечение провода необходимо подбирать размер отверстий приспособления.

Следует учитывать, что при слишком большом усилии латунная гильза может лопнуть.

Винтовые зажимные коробки для соединения многожильных проводов — Фото

В винтовой распределительной коробке место контакта также зажимается при помощи винтов. Она подходит для соединения алюминиевых и многожильных проводов. Это возможно благодаря некоторым конструктивным отличиям колодок от клеммников. Конец провода зажимается между двумя пластинами. При этом верхняя имеет поверхность, позволяющую увеличить поверхность контакта.

Как соединить провода — Видео

Самозажимные клеммники и разветвители

Самозажимные клемники wago для соединения проводов — Фото

Самозажимные клеммники и разветвители предназначены для соединения только одножильных проводов из меди или алюминия. Ими можно надежно соединять два этих материала между собой. Это одноразовые изделия. В их конструкции предусмотрена прижимная пластина, которая обеспечивает плотный контакт конца провода с шиной из луженой меди и не дает соединению ослабнуть со временем.

Клемники wago для соединения алюминиевых проводов — Фото

Возникает вопрос: как соединить алюминиевые провода с помощью этого приспособления? На поверхность прижимной пластины нанесена смесь кварцевого песка с техническим вазелином.

Первый служит абразивом для удаления оксидной пленки с алюминиевого провода, а второй – для предотвращения ее повторного образования. Для надежной и длительной службы изделий необходимо соблюдать требование по максимальному расчетному значению силы тока, пропускаемого через него.

Зажимные разветвители для правильного соединения проводов

Многоразовый зажим для проводов с рычажком — Фото

Зажимные разветвители подходят для любого вида проводов в произвольной комбинации. В конструкции изделия предусмотрена пластина, которая прижимает конец провода к шине из луженой меди.

В отличие от самозажимных клеммников данное соединение многоразовое. Надежный контакт обеспечивается с помощью специального подвижного рычажка. Он позволяет менять провода и их комбинации неограниченное количество раз. Изделие рассчитано на максимальную силу тока 35А.

Электрические соединители с врезным контактом

Электрические соединители с врезным контактом для соединения проводов — Фото

Электрические соединители с врезным контактом или скотч-локи можно использовать только в сетях со слабой нагрузкой. Например, для телефонов или светодиодных светильников. Это одноразовое изделие.

В конструкции предусмотрена одна или две пластины, одна из поверхностей которых является режуще-зажимной. Внутреннее пространство соединителя заполнено гидрофобным гелем. Его назначение – защитить место контакта от окисления, влаги и коррозии.

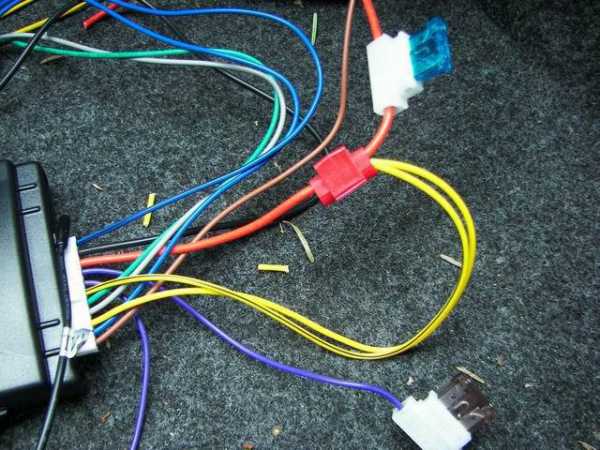

Соединение тонких проводов специальным зажимом — Фото

При использовании провода вставляются в отверстия и скотч-лок защелкивается сжимающим усилием. Пластина прорезает изоляцию провода и обеспечивает плотное соединение.

Соединительные гильзы для проводов большого тока

Соединительные гильзы для проводов высокого тока — Фото

Соединительные гильзы используются для больших токов. Подходят для алюминиевых и медных проводов или их комбинации. Использование достаточно простое.

Обжатые провода высокого тока — Фото

Один или несколько проводов помещаются внутрь гильзы и она зажимается специальными клещами. Применение инструмента обеспечивает качественное соединение, которое не нуждается в дополнительном обслуживании. Существует несколько разновидностей изделия:

Для соединения провода с корпусом при выполнении заземления используют гильзы с плоским концом и отверстием в нем;
Для одножильных проводов применяют гильзы с винтовым зажимом;
Для любых комбинаций проводов используют универсальные гильзы из луженой меди.

Наконечник для опрессовки многожильных проводов — Фото

Наконечник предназначен для безопасного соединения многожильных медных проводов. С одной стороны он имеет расширение. Перед тем как соединить медные провода, их концы надо скрутить и вставить в расширение. Затем наконечник опрессовывается зажимными клещами. В дальнейшем таким образом обработанный конец провода можно использовать в любом типе соединения.

Основная цель, преследуемая при использовании различных средств для соединения проводов – обеспечение их надежного и длительного контакта. Знания о назначении и особенностях конструкции изделий поможет максимально эффективно использовать их на практике.

Горячие темы. Советуем почитать!

postroiv.ru

Клеммы для соединения проводов: критерии выбора, производители

Ремонт дело хлопотное – это вам скажет каждый домашний мастер. Сложность заключается в замене старой электропроводки. Качество монтажа и соединений — залог комфорта и безопасности жилища. Если выполнить соединения в распределительных коробках неплотными, то периодическое выбивание вводного автомата обеспечено. В худшем случае автоматика не сработает и электропроводка воспламенится. Решением этой проблемы станут клеммы для соединения проводов, помогающие легко, а главное качественно, выполнить разводку в квартире или частном доме. Сегодня поговорим о правилах выполнения соединений, видах клеммников и способах применения подобных элементов.

Контакты в распределительной коробке должны быть выполнены надежно

Читайте в статье:

Варианты монтажа соединений: каким лучше воспользоваться

Различают 5 вариантов, как соединить провода между собой:

Скрутка. Соединение выполняется при помощи плоскогубцев и является наиболее простым и уязвимым для окисления.
Пайка. Та же скрутка закрепляется при помощи олова.
Сварка. Вариант, редко используемый домашними мастерами. Требуется дополнительное оборудование.
Опрессовка. Не самый удобный способ.
Соединение посредством клеммников. Популярный, надежный способ, не требующий затрат времени.

Каждый из перечисленных способов имеет право на существование, а значит стоит рассмотреть их детально.

Не стоит оставлять столь короткие концы при монтаже – соединять будет сложно

Соединение жил кабелей посредством скрутки

Простой способ соединения. Раньше считалось, что такой вариант экономит время , но с появлением клеммников нового поколения это утверждение стало неверным. Заключается метод в следующем. Две предварительно зачищенные жилы проводника, скручиваются между собой при помощи плоскогубцев как можно плотнее, а само соединение изолируется.

Недостаток метода в том, что если скрутка выполнена слабо, она окислится и нагреется, что приведет к возгоранию. А если слишком перетянуть (относится к алюминию), появляется опасность обрыва жилы. Неудобство составляет и то, что медь с алюминием таким образом соединять нельзя. Опытные электромонтеры знают, как правильно соединить провода между собой, если они сделаны из различных металлов, чтобы скрутка была работоспособной, но это крайняя мера в безвыходной ситуации. Переделать соединение нужно как можно скорее.

Правильная выполненная скрутка неплохо себя зарекомендовала

Коммутация посредством пропаивания скрученных жил

Паяные соединения считаются очень надежными. Они не подвержены окислению и нагреву. Однако если монтировать посредством этого метода, то за день получится развести 4÷5 распределительных коробок. Для ремонта, в 4-х комнатной квартире понадобится 4÷5 дней только на разводку. Это неприемлемо, ведь в это время в ремонтируемом помещении электричества не будет, а значит, и другие работы выполнить не удастся.

Если же есть свободное время и требуется разводка одной-двух коробок, то способ неплох. Но не стоит забывать, что такие соединения получаются неразборными. Получается, что при переделке жилы кабеля укоротятся ровно на спайку.

Но спайка, все же, дает более плотный контакт

Сварка жил с применением графитовых электродов

Для работы требуется специальный сварочный аппарат и графитовые электроды. Соединения получаются качественными, но возникает вопрос, какой смысл приобретать аппарат, учится с ним работать, ради одной замены электропроводки. Ведь если монтаж выполнен как положено, то ближайшие 30÷50 лет менять кабели не будет необходимости. А соединения можно выполнить и другими не столь затратными способами.

Сварка при помощи графитовых электродов – процесс довольно сложный

Опрессовка: плюсы и минусы метода

Этот способ реализуется следующим образом. На скрутку одевается гильза из того же металла, из которого изготовлены жилы кабеля, после чего специальными клещами гильза обжимается в нескольких местах. Этим достигается плотность соединения, что предотвращает его нагрев. Метод распространенный, но особой популярностью не пользующийся. Причина тому то, что использование обжимных клемм для проводов занимает много времени.

Для опрессовки не обязательно покупать специальные клещи. Подойдут простые плоскогубцы

Клеммы для соединения проводов: удачное решение для разводки жил

Разводка кабелей в распределительной коробке при помощи клеммников (соединителей для электрических проводов) является наиболее удачным решением. Современные клеммы уже не похожи на винтовые, использовавшиеся еще 10 лет назад. Сейчас монтаж и разводка занимает минимум времени, а самозажимные клеммники помогают выполнить плотное и качественное соединение. А значит перед тем, как соединить провода в распределительной коробке, стоит подумать о способе монтажа.

Мнение эксперта

Игорь Мармазов

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО "АСП Северо-Запад"

Спросить у специалиста

«При скрутке, пайке или сварке жил кабелей требуется изолирование соединения, что занимает дополнительное время. Используя клеммы об этом можно не думать – такие соединения не нуждаются в изоляции.»

Такие клеммники не требуют дополнительной изоляции

Основная часть таких приспособлений требует зачистки изоляции на 0,8÷1 см, но существуют и такие, которым не нужно даже этого. О положительных и отрицательных качествах таких клеммников мы поговорим немного позднее.

Требования, предъявляемые к клеммникам для соединения жил кабелей

Требований к клеммам немного: плотное соединение и защита оголенных частей жилы от прикосновения. То же предъявляется любому виду соединения.

Если говорить о винтовых соединителях, то через полгода-год эксплуатации нужно его протянуть. В этом случае контакт ослабевает по причине обгорания оксидной пленки. Несмотря на то, что толщина ее ничтожна, для соединения этого вполне достаточно, чтобы начать греться.

Клеммная колодка может быть вмонтирована в распределительную коробку

Преимущества и недостатки соединения жил кабелей клеммами

Преимуществ соединения проводов в распределительной коробке достаточно. Основными можно назвать быстрый монтаж, возможность повторного использования и то, что такие соединители позволяют коммутацию жил, изготовленных из различных материалов. Но если есть достоинства, должны быть и недостатки. Среди них отметим следующее:

Самозажимные соединители рассчитаны на определенную нагрузку и сечение, превышать которые нельзя;
Одноразовые клеммники не предназначены для соединения гибких жил кабелей;
Они боятся высоких температур. В случае нагрева пружина может ослабнуть, что уменьшит контактное давление и, как следствие, плотность соединения.

Варианты клеммников, присутствующие на прилавках магазинов электротехники

Критерии выбора клеммников для соединения проводов

Выполняя самостоятельно монтаж электропроводки в частном доме или квартире, лучше отдать предпочтение самозажимным, чем винтовым клеммам. Для правильного их выбора стоит заранее просчитать количество проводов в каждом соединении, диаметр жил. Имеет значение и жесткость провода. Для гибких кабелей выбираем многоразовые клеммники, в которых зажим производится вручную специальной лапкой. Стоимость их выше. Для одножильных подойдут одноразовые соединители, но тут играет роль материал изготовления кабеля.

Важно знать! Одноразовые клеммы для алюминиевых жил имеют серый или черный цвет, а внутри находится графитовая смазка. Для меди выпускаются соединители из прозрачного пластика без наполнения. Если планируется совмещение меди и алюминия, используют многоразовые изделия.

Для проводов с большим сечением используют такие клеммники, называемые среди электромонтеров «орехами»

Виды соединителей, представленные на рынке электротехники

Клеммники для соединения кабелей могут быть нескольких видов. Выбирать следует те, которые будут удобнее в монтаже в той или иной ситуации. Плотность соединений будет на должном уровне, независимо от того, какой из видов выбран. Рассмотрим вкратце общую информацию.

Винтовые соединители и их особенности

Наиболее дешевые клеммы, представляющие собой латунные трубки в пластиковой оболочке с парой винтов. Позволяют соединение медных с алюминиевыми жилами, но не очень удобны, когда требуется коммутация нескольких проводов.

Винтовые соединительные шины тоже можно считать клеммниками

Зажимы для проводов или пружинные клеммы

В зависимости от количества гнезд зажимы для проводов позволяют соединить от двух до восьми жил. Но для промышленных соединений производятся клеммники и на 16 жил. Могут быть одноразовыми или многоразовыми. Но одноразовые – только название, повторное использование возможно. Сложность возникает только в извлечении из клеммы жилы кабеля. Совет «подсунуть тонкую отвертку и отжать лапку, абсурден. Сделать это нереально. Проще поступить следующим образом. Удерживая соединитель одной рукой, второй тянем провод на себя, прокручивая вправо-влево. После двух-трех «подкруток» жила выходит из гнезда и клеммник снова готов к применению.

Пружинные самозажимные клеммники наиболее удобны для монтажа электропроводки

Особенности соединителей с предохранителями

Такие клеммы монтируются на DIN-рейку. В них предусмотрены специальные пазы, куда устанавливается предохранитель. Это дает дополнительную защиту при перегрузках или коротком замыкании.

Особенности использования клеммных колодок

Эти соединители популярны при монтаже освещения. Корпус выдерживает температуру до 105°С, а пружины с медными пластинами плотно поджимают жилы кабеля. Возможно добавление графитовой пасты для устранения возможности окисления.

Клеммники для ленивых: ножевые соединители

Особенность ножевых клеммников в отсутствии необходимости очищать изоляцию перед соединением. Особая конструкция сама прорезает ее в нужном месте, обеспечивая плотный контакт.

Для таких клемм предварительное снятие изоляции не требуется

Какие клеммы лучше использовать для соединения

Для монтажа электропроводки в квартирах и частных домах лучше использовать самозажимные клеммники. Они сократят время работ, обеспечат плотный контакт жил, а так же избавят от необходимости периодических ревизий соединений. Стоимость их немного выше, чем винтовых, но такие клеммы себя оправдывают.

Краткий обзор производителей клеммников для жил кабелей

Производителей клеммников, представленных на российских рынках не так уж и много. Если говорить о сегменте самозажимных изделий для распределительных коробок, то здесь главный представитель – фирма «Wago». Основным поставщиком винтовых клемм является «Legrand», а наборные самозажимные изделия для электрощитов представляет «HAGER». Именно об их продукции сейчас и поговорим.

Винтовые клеммы «Legrand»

Материалом изготовления изделий этого бренда служит латунь, покрытая никелем. Это помогает обеспечить плотный контакт соединяемых жил. Изоляция из полипропилена выдерживает нагрев до 100°С. Диапазон зажимаемых сечений – до 25 мм². Изделия этого бренда рассчитаны на напряжение до 380 В и токовую нагрузку до 101 А.

Ассортимент винтовых клеммников «Легранд» — другие фирма не производит

Самозажимные клеммы «Wago»

Соединение проводов с помощью зажимов «Wago» на сегодняшний день является самым популярным. Это неудивительно, принимая во внимание плотность и простоту соединений. Ваги для соединения проводов могут быть двух видов – одноразовые (серия 773), либо многоразовыми (серия 222). Максимальная токовая нагрузка для Wago773 составляет 25 А, а вот для 222 серии уже 32 А. Это следует учитывать при планировании электрической схемы квартиры или частного дома.

Интересна и серия Wago224. Это одножильные клеммники, которыми удобно соединять одножильный провод с многожильным, как часто бывает. Удобны при монтаже освещения или подсветки, производимой под потолком в труднодоступных местах.

«Wago» пользуются популярностью у домашних мастеров

«HAGER»: самозажимные клеммы для установки на DIN-рейку

Фирма «HAGER» представляет безвинтовые наборные клеммы, фиксирующие одно- и многожильные кабели. Они устанавливаются на DIN-рейку. Клеммы модели «KYA» наполовину открыты, серии «KYB» — полностью закрыты с обеих сторон.

Как соединить алюминиевый и медный провод: некоторые секреты

Соединение жил, изготовленных из различных материалов, проблематично. Если смонтирована скрутка меди с алюминием, она быстро окисляется, контакт ухудшается, и электропровод начинает греться. Как соединить алюминиевый провод с медным, если нет возможности применения клеммников? Оговоримся, что при монтаже электропроводки в квартире или частном доме такого случиться не может. Сечение жил позволяет использование клеммников или обжимов.

С такой ситуацией могут столкнуться электромонтеры, когда от частного дома идет медный кабель, а воздушная линия из алюминия. Кто-то может сказать, что возможно намотать медь поверх алюминия на максимально возможную длину для улучшения контакта. Возможно, это бы помогло, если бы не один нюанс. При больших нагрузках медный кабель отрежет нулевую жилу алюминиевой трассы, оставив идущие следом дома без электричества. В этом случае медь наматывается растянутой (не плотной) спиралью для уменьшения вихревых токов. Поверх медной жилы наматывается алюминиевая, уже полотно, исключая просветы. Медной жилы видно быть не должно. Только в этом случае можно надеяться на штатное функционирование. Но, вернемся к квартире.

Сгоревшая скрутка меди с алюминием. Так делать нельзя

Лучше всего для соединения между собой медных и алюминиевых проводов использовать самозажимные клеммы «Wago» 222 серии. Но и тут без нюансов не обходится. В гнездо, куда будет помещен алюминиевый провод, нужно вкачать немного графитовой смазки. Она исключит процессы окисления. Гнездо, где будет медь смазывать не нужно.

Алгоритм действий, выполняемых при коммутации жил самозажимными клеммами «Wago»: пошаговая инструкция

Рассмотрим, как пользоваться клеммниками «Wago» различных серий:

Где приобрести самозажимные клеммники для расключения в квартире

Приобрести подобный товар можно в обычном магазине электротехники или у онлайн-продавцов, цены у которых будут немного ниже. Попробуем разобраться, какова стоимость самозажимных клемм.

С клеммами все выглядело бы намного эстетичнее

Подводя итог

При монтаже электропроводки в квартире или частном доме можно воспользоваться любыми клеммниками. В любом случае это будет быстрее, а в надежности они не уступают пайке или сварке соединений. Дополнительная экономия времени – на изолировании контакта. Но все же самым быстрым и качественным соединением станет монтаж при помощи самозажимных клеммников. Но не стоит забывать о токовой нагрузке, ограничение по которой есть у любого элемента электрической схемы.

Надеемся, что изложенная сегодня информация будет полезна нашему читателю. Если возникли вопросы в процессе прочтения статьи, наша команда будет рада на них ответить. Задавайте их в обсуждении ниже, делитесь своим опытом – ведь он может кому-то помочь.

Напоследок предлагаем посмотреть полезный видеоролик по теме нашего сегодняшнего разговора:

Видео: как соединить провода с помощью клеммников и зажимов

seti.guru

Клеммы для проводов

Виды клемм

Клеммы на провода являются неотъемлемой частью любой электросети. Ведь именно плохой контакт является основной причиной поломок и неправильной работы любых электрических устройств.

А некоторые электрики даже шутят, что электротехника — это наука о контактах. Поэтому качественному соединению проводов и кабелей все следует уделять самое пристальное внимание.

Типы клеммников

На данный момент клеммники можно весьма условно разделить на несколько основных видов. Прежде всего это специальные наконечники на провода, которые обеспечивают последующую возможность коммутации. Кроме того, есть клеммы сами по себе обеспечивающие контакт нескольких проводников.

Наконечники на провода

Прежде всего давайте рассмотрим разнообразные наконечники на провода. Обычно они имеют обжимной тип крепления, но есть модели, снабженные винтовыми зажимами. Спектр их применения поистине огромен. Они применяются как в слаботочных сетях, так и для коммутации силовых кабелей, для которых они являются обязательными.

Ножевые клеммы

Итак:

Прежде всего давайте рассмотрим клеммы на провод ножевые. Они нашли широкое применение в автомобильной промышленности и вообще в низковольтных сетях. Конструкция данных клемм предполагает наличие двух видов крепления – папа и мама. Одни наконечники имеют вид ножа, откуда и пошло название, а вторые клеммы конструкцию обеспечивающую надежное крепление этого «ножа».
Ножевые клеммы могут изготавливаться прямыми и поворотными, что значительно расширяет их сферу применения и упрощает монтаж. Для изоляции соединений применяются специальные изолирующие чехлы. Если в изоляции непосредственно контактного соединения нет смысла, то возможно применение клемм с изоляцией места опрессовки.
Обычно такие клеммы выпускаются с возможностью опрессовки провода до 2,5 мм2. Хотя можно встретить модели с возможностью использования провода сечением до 6 мм2.

Клеммы вилочного типа

Клеммы вилочного типа предназначены для коммутации силовых и вторичных цепей. Такие наконечники предназначены для последующего крепления при помощи винтов непосредственно к оборудованию или к шинам. Инструкция советует применять их в качестве временного или требующего частого переподключения контакта.
Конструкция вилочных наконечников представляет собой двузубчатую вилку, откуда и пошло название. Такая конструкция позволяет достаточно просто производить переключения без полного откручивания винтового зажима. При этом в подключенном состоянии она обеспечивает достаточно плотный контакт.
Вилочные наконечники выпускаются под провода сечением до 6 мм2. Провода на клеммы крепятся методом опрессовки. Это место в различных вариациях может иметь или не иметь изоляционного покрытия.

Кольцевые клеммы

Более надежный контакт обеспечивают так называемые кольцевые клеммы. Как и их вилочные собратья они предназначены для последующего крепления винтовым зажимом. Но благодаря круглой форме контактной части обеспечивают большую площадь контакта и снижают риски «выскакивания» наконечников.
Клеммы кольцевые на провода являются настолько удачным решением, что применяются не только в слаботочных сетях, но и являются обязательным атрибутом силовых кабелей любого сечения. При этом способ крепления провода или кабеля к наконечникам такого типа может варьировать от сварки и пайки, до опрессовки.
Кольцевые клеммы выпускаются из меди, алюминия, латуни и меде-алюминия. Их сечение может очень сильно варьировать, начиная от небольших клемм под винт троечка и заканчивая болтами на 27 и больше. При этом клеммы для слаботочных сетей могут поставляться с изоляцией обжимной части.

Обратите внимание! Кроме представленных выше существуют и другие типы клемм. Так вы можете встретить клеммы для акустических проводов, разнообразные игольчатые, штекерные и соединительные клеммы. Встречаются они не часто и в большинстве своем используют обжимной тип крепления к проводу.

Зажимные клеммы

Для соединения силовых электросетей с номинальным током до 25А иногда до 50А используют винтовые и зажимные клеммы. Такой вид соединения не требует дополнительных наконечников на провода и позволяет достаточно просто смонтировать качественное соединение.

На фото показан правильный монтаж провода винтовыми клеммами

Итак:

Прежде всего рассмотрим клеммы зажимные для проводов винтового типа. Обычно они изготавливаются из диэлектрика (пластик, карболит и т.п.) внутри которого расположены латуневые клеммы с винтовыми зажимами.
К достоинствам таких клемм относят качественный контакт, простоту монтажа и широкий спектр сечений провода, с которыми возможно применение таких клеммников.
К недостаткам относят плохое сочетание с алюминиевыми проводами и многожильными медными проводами. Дело в том, что при зажатии винт может либо полностью передавить мягкий алюминиевый провод, либо значительно снизить его сечение. То же самое происходит и с многожильным медным проводом.
Частичным выходом из этой ситуации может быть дополнительное применение игольчатых наконечников либо латуневых трубок из-за чего цена такого монтажа несколько возрастает, как и его время. В такие трубки сначала вставляется провод, а уже затем зажимается винтом. Благодаря этому вращательное движение винта не наносит проводнику существенных повреждений.

Быстрозажимные клеммы

Так называемые быстрозажимные клеммы имеют еще более простой монтаж. Корпус такого клеммника изготовлен из диэлектрика, внутри которого расположена пружина. При установке провода в клеммник эта пружина обеспечивает должное надавливание на провод и надежный контакт.
К достоинствам таких клемм относят простоту монтажа и надежность зажима алюминиевых и медных проводов. Возможность использовать игольчатых наконечников для монтажа многожильных проводов.
Но и недостатков у таких клемм немало. Прежде всего это невозможность применения многожильных проводов, кроме того под влиянием температурных перепадов надежность зажима резко снижается в следствии ослабевания пружины.

Обратите внимание! Если клемма для проводов должна обжимать именно многожильный кабель, то применяются специальные пружинные клеммы. Они имеют специальный замок, который обеспечивает проводу возможность попасть в место крепления. После установки провода замок закрывается, и пружина зажимает провод. Такие клеммники являются практически идеальным решением для многожильных проводов.

Быстрозажимные клеммы для многожильного провода

Отдельной темой для обсуждения могут стать соединительные клеммы. Преимущественно они имеют обжимные виды соединения, но возможно соединение и методом пайки. Такие клеммы применяются преимущественно в тех случаях, когда нет запаса провода для соединения обычными клеммами.
Такие клеммы часто еще называют соединительными втулками. Обычно они изготовлены из латунной трубки. Иногда она имеет дополнительно изоляционное покрытия.
Благодаря такой конструкции вы можете вставить провод с обоих концов втулки и методом обжима соединить его своими руками. При этом будет обеспечен должный уровень контакта, а вам не придётся прибегать к допаиванию провода.

Вывод

В наш краткий обзор попали далеко не все виды клемм, представленных сейчас на рынке. Ведь сейчас их представлено огромное множество для самых различных соединений.

Многие из них имеют назначение только для определенных видов соединений или провода, поэтому описать их все просто невозможно. Для облегчения же вопроса выбора клемм конкретно под ваши задачи вы можете просмотреть видео на страницах нашего сайта.

elektrik-a.su

Клеммники для соединения проводов: винтовой, распределительный, силовой

От того, насколько будет прочным и надежным электрическое соединение, зависит его безопасность и долговечность. Хороший контакт между проводами дает стабильное и ровное напряжение без замыканий и скачков. Но если иногда и можно обойтись обычным скручиванием, то в большинстве случаев такой подход недопустим, и необходимо использовать клеммники для соединения проводов. "Почему?" - спросите вы. Давайте разберемся.

Чем клеммник лучше скрутки?

Многие электрики, среди которых есть весьма квалифицированные и опытные специалисты, говорят о том, что лучше всякой гребенки – обычная скрутка. Это утверждение верно, но лишь отчасти. Дело в том, что многое зависит от того, с каким оборудованием мы имеем дело, из какого материала изготовлены соединяемые провода, да и от других факторов. Это на первый взгляд может показаться мелочью, но на самом деле все несколько иначе.

Упомянем один интересный факт. Правила проведения электромонтажных работ гласят о том, что скрутка в любых соединениях запрещена. По этой простой причине любая трагедия, которая произойдет из-за того, что вы использовали запрещенное соединение, случится по вашей вине. Кроме того, правила устройства электроустановок (ПУЭ) разрешают всего 4 вида соединений, о некоторых из них мы поговорим в данной статье.

Что такое клеммник?

Клеммник – это специальное приспособление, которое представляет собой винтовой зажим или колодку. Он используется для безопасного соединения проводов. Существует огромное количество типоразмеров современных гребенок. Но стоит отметить, что клеммники для соединения проводов используются для удобного закрепления кабеля без нанесения ему повреждений.

Существует несколько методов фиксирования провода, самый популярный – крепление под головкой винта. Также используется принудительное протягивание через пластины винтового соединения. В результате можно получить весьма надежный контакт и при этом не нанести механических повреждений проводу.

В некоторых случаях клеммники для соединения проводов имеют специальные наконечники. В них вставляется кабель, который потом присоединяется к электрическому шкафу или любому другому оборудованию. Такие гребенки называются проходными.

Клеммник винтовой и его описание

Об области применения винтовых гребенок можно говорить бесконечно долго. По сути, это наиболее популярные клеммники, конструкция которых является надежной и одновременно простой. Данного рода приспособления используются не только для разведения электропроводки, но и в розетках. Также они применяются в качестве зажима клемм аккумулятора, соединения групп светильников и многого другого.

Что же касается материала изготовления, то клеммники винтовые для соединения проводов чаще всего делают из полипропилена и поликарбоната, но иногда их производят из полиамида и полиэтилена. Вы должны понимать, что такого рода устройство не подходит для работы с алюминиевыми проводами. Это обусловлено исключительной хрупкостью последних, поэтому при закреплении вы можете их повредить. А вот для медных и других проводов это как раз то, что нужно. Нередко винтовой клеммник изготавливается заземляющим. В этом случае в качестве обозначения он имеет зеленый винт, а также специальные зубцы для эффективного захвата провода.

Соединение зажимами

Винтовые клеммники, которые мы рассмотрели, являются одним из трех видов соединительных приборов для проводов. Согласно ПУЭ, целесообразно использовать еще и самозажимные клеммники. Их применяют для фиксирования и соединения проводов сечением не более 2,5 мм при токе в 24 А. Такая гребенка выдержит нагрузку порядка 5 кВт. Если оборудование более энергоемкое и мощное, то потребуется использование другого метода.

Интересно то, что возможно соединение клеммниками такого типа до 8 проводов, для чего имеется соответствующее количество гнезд. Такое решение способствовало тому, что получилось значительно ускорить электромонтаж проводки.

У вышеописанного метода имеется один недостаток. Он касается занимаемого места в распределительной коробке (и то только по сравнению со скручиванием). Уровень безопасности и надежности контакта в данном случае куда выше, если не превышать допустимую нагрузку. В противном случае соединение клеммниками такого типа может оказаться неэффективным и даже опасным.

Изолирующие клеммники для электропроводки

Соединительные изолирующие зажимы (СИЗ) по внешнему виду похожи на пластмассовый колпачок. Они изготавливаются из негорючего полимера, что исключает самопроизвольное возгорание в результате повышения температуры. Можно говорить о том, что их основное назначение – это защита от возгорания. Тем не менее СИЗ оказывают положительное влияние на качество соединения путем обеспечения надежного механического контакта. Для этого их необходимо накручивать на скрутку в направлении скручивания проводов в кабеле. В результате пружина, находящаяся внутри корпуса, сжимает жилы провода, тем самым улучшая контакт. Обработка скрутки специальной пастой позволит избежать окисления.

Если используются клеммники для электропроводки такого типа, то появляется возможность надежного соединения проводов различного диаметра. Также можно создать контакт между медным и алюминиевым проводом. Кроме того, пружина оказывает постоянное воздействие на закрепленные провода, поэтому нет необходимости в периодическом осмотре, как в случае с винтовыми соединениями.

Нельзя не отметить несколько существенных преимуществ СИЗ, заключающихся в получении быстрого и надежного соединения, которое может быть сделано даже новичком.

Вкратце о силовых клеммах

Можно говорить о том, что силовой клеммник имеет более сложную и громоздкую конструкцию, нежели вышеописанные варианты. Это обусловлено тем, что такое устройство позволяет соединять провода большого сечения и мощности (обычно речь идет о проводе от 35 до 300 мм квадратных). Устанавливаются они на специальную монтажную плату или din-рейку, поэтому нередко продаются сразу в нескольких исполнениях. Контактная пластина медная, покрыта оловянным сплавом. Зажим имеет конические шайбы, что полностью предотвращает ослабление контакта. Иногда силовой клеммник позволяет устанавливать пару дополнительных перемычек на соседние клеммы, что бывает очень удобно.

Барьерные и универсальные клеммники

Отличительная черта барьерных клемм состоит в том, что они имеют в своей конструкции небольшие металлические полосы. Последние разделяются изоляционным слоем. Это будет хороший клеммник распределительный, так как в нем полностью исключено контактирование соседних проводов. Высокое качество обуславливает еще и то, что каждая стенка имеет пару винтов. Они нужны для надежного крепления контактов.

В распределительных коробках устанавливаются именно барьерные клеммники, так как они являются очень удобными и надежными. Универсальные гребенки представляют собой распределительный блок с металлической трубкой, каждая из которых оснащается парой винтов для крепления проводов. Это очень удобно тогда, когда необходимо произвести разветвление проводки.

Заключение

Теперь вы знаете, что такое клеммники для соединения проводов и каких видов они бывают. Стоит понимать, что такого рода устройства позволяют сделать соединение не только долговечным, но и, что важнее, надежным. В настоящее время в продаже имеется огромное количество клеммников. Одни подходят для проводов малого сечения, другие – для большого. Есть клеммник винтовой, безвинтовой или болтовой. У всех свои сильные и слабые стороны. По этой простой причине выбор должен быть обоснованным, только тогда можно надеяться на положительный результат.

fb.ru
