2.2.2. Реле Общие сведения и классификация реле. Классификация реле


6. Классификация реле.

Основным элементом всякой схемы релейной защиты является реле. Под термином реле принято понимать автоматически действующий аппарат, предназначенный производить скачкообразное изменение состояния управляемой цепи при заданных значениях величины, характеризующей определенное отклонение режима контролируемого объекта.

В устройствах РЗ применяются реле электрические, механические и тепловые.

Электрические реле реагируют на электрические величины – ток, напряжение, мощность, частоту, сопротивление, угол между током и напряжением или двумя токами, или двумя напряжениями.

Механическое реле реагируют на неэлектрические величины – давление, скорость истечения жидкости или газа, скорость вращения и т.д.

Тепловые реле реагируют на количество выделенного тепла или изменение температуры.

Наибольшее распространение в релейной защите и автоматике получили электрические реле.

Классификация электрических реле

Все реле по назначению условно можно разделить на три группы.

  1. Основные реле, непосредственно реагирующие на изменение контролируемых величин, например, напряжения, мощности, частоты, сопротивления и т.д. (реле тока, напряжения, мощности, частоты, сопротивления).

  2. Вспомогательные реле (реле времени, промежуточные реле).

  3. Сигнальные (указательные) реле.

По характеру изменения воздействующей величины делятся на реле максимальные и реле минимальные. По способу включения воспринимающего органа различаются реле первичные, у которых воспринимающий орган включается непосредственно в цепь защищаемого элемента, и реле вторичные, у которых воспринимающий орган включается через измерительные трансформаторы тока и напряжения. На рисунке 1-7 изображены способы включения реле.

По способу воздействия исполнительного органа различаются реле прямого действия, у которых исполнительный орган отключает выключатель путём прямого механического воздействия, и реле косвенного действия, исполнительный орган которых воздействует на привод выключателя с помощью оперативного тока.

Практическое применение получили следующие три группы реле:

Рис. 1-7.а) первичных; б)вторичных.

Первичные реле прямого действия: (РТmax, PHmin, ЭТР) встраиваются непосредственно в выключатели, автоматы и магнитные пускатели.

    1. Вторичные реле прямого действия. Реле выполняются на электромагнитном принципе и встраиваются в приводы выключателей.

    2. Вторичные реле косвенного действия: (РТ, РН, РМ, РВ и т.д.)

По принципу действия электрические реле разделяются на следующие группы:

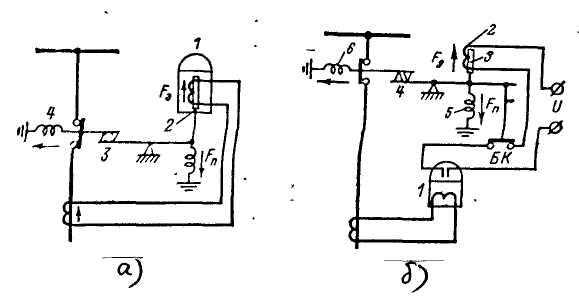

Рис.1-8. Вторичные реле: а) прямого; б) косвенного действия.

    • электромагнитные реле,

    • поляризованные реле

    • магнитоэлектрические реле,

    • индукционные реле,

    • полупроводниковые реле,

    7. Классификация защит

    По способам обеспечения селективности все защиты можно разделить на две группы:

    Защиты с относительной селективностью могут работать как при коротких замыканиях на защищаемом объекте, так и при повреждениях на смежных присоединениях в режиме резервирования. К таким защитам относятся токовые защиты, защиты напряжения, дистанционные защиты. Для иллюстрации принципов работы защит этого типа рассмотрим в качестве защищаемого объекта линию с односторонним питанием.

    studfiles.net

    2.2.2. Реле Общие сведения и классификация реле

    Реле – это устройство, в котором при плавном изменении входной величины, выходная величина изменяется скачкообразно.

    Статическая характеристика реле – это зависимость выходной величины Y от входной X (см. рис. 2.7).

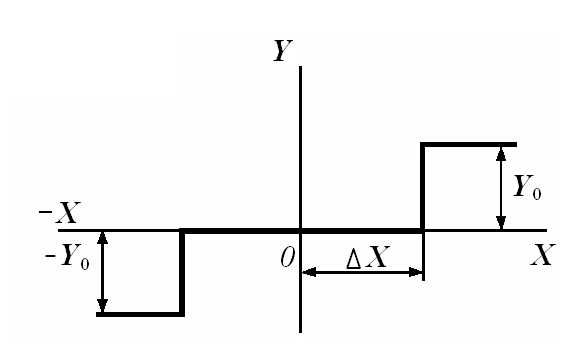

    Рис 2.7. Статическая характеристика реле

    Если X < ΔX, то Y = 0; если X > ΔX, то Y = |Y0| и при дальнейшем возрастании X, Y не увеличивается. Такая статическая характеристика называется релейной.

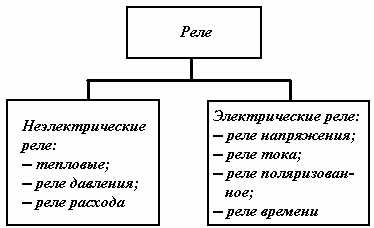

    Классификация реле

    Неэлектрическое реле

    В неэлектрическом реле входная величина неэлектрического характера: температура, давление, расход, уровень, скорость и т.д.

    Тепловое реле (рис. 2.8) предназначено для защиты электродвигателя от перегрузки при работе его в длительном режиме, т.е. при длительной работе с нагрузкой на 20 % и выше номинальной электропривод должен быть отключен.

    Принцип работы теплового реле будет следующим. При токе выше номинального на 20 % и более, нагреватель 1 отдает больше тепла. Под действием этого тепла биметаллическая пластина 2 изгибается, и освобождается поворотный рычаг 3, который под действием пружины 4 поворачивается, и контакты 5 размыкаются. Вследствие этого напряжение с катушки контактора снимается, и электродвигатель отключается от сети. Чтобы привести все в исходное положение нужно нажать кнопку возврата 6.

    Промышленностью выпускаются следующие типы тепловых реле: ТРН -10А, ТРН -10, ТРН -25, ТРН-40 – двухполюсные тепловые реле; ТРП-60, ТРП-150, ТРТП-110, ТРТП-120, ТРТП-130, ТРТП-140, ТРТП-150 – однополюсные тепловые реле.

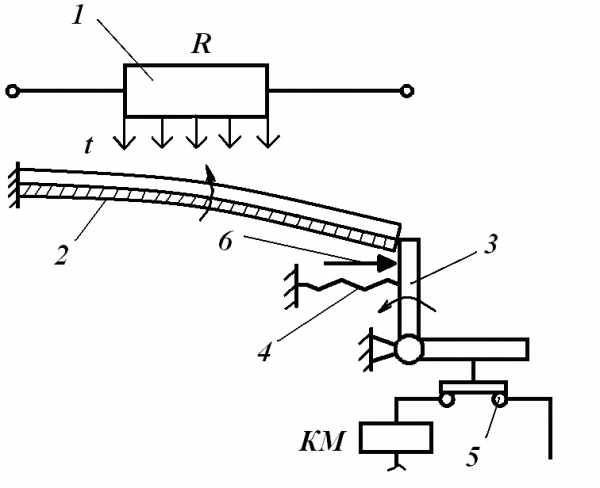

    Рис. 2.8. Тепловое реле: 1– нагревательный элемент;2 – биметаллическая пластина;3– поворотный рычаг;4– пружина;5– контакты;6– возврат

    Электрические реле

    К электрическим реле относят электромагнитные реле, у которых входная величина носит электрический характер (рис. 2.9).

    Воспринимающим элементом реле является катушка 1, промежуточным элементом ― пружина 7, исполнительным элементом ― контакты 5 и 6.

    Принцип работы электромагнитного реле: при подаче напряжения на катушку неподвижный магнитопровод намагничивается и якорь 3 притягивается, при этом контакты 5 размыкаются, а контакты 6 замыкаются.

    При снятии напряжения с катушки под действием пружины 7 якорь и контакты возвращаются в исходное состояние.

    Воспринимающим элементом реле является катушка 1, промежуточным элементом ― пружина 7, исполнительным элементом ― контакты 5 и 6.

    Основными параметрами электромагнитного реле являются:

    напряжение и ток срабатывания; напряжение и ток отпускания.

    В зависимости от времени срабатывания электромагнитные реле разделяются на:

    – быстродействующие: время срабатывания меньше 0,05 с; – нормальные: время срабатывания от 0,05 до 0,15 с;

    – замедленные: время срабатывания от 0,15 до 1,0 с;

    – реле времени: время срабатывания больше 1 с.

    Рис. 2.9. Принципиальная схема электромагнитного реле:

    1 – катушка; 2 – магнитопровод; 3 – якорь; 4 – контактный мостик;

    5 – размыкающие контакты; 6 – замыкающие контакты; 7 – возврат- ная пружина; 8 – немагнитная прокладка

    Рассмотренное реле (рис. 2.9) является нейтральным, т.к. его работа не зависит от направления тока, проходящего по катушке.

    Некоторые типы нейтрального реле: РПУ-1; РПУ-2; ПЭ-11; МКУ-48; РЭВ-820, РЭВ-821, РЭВ-825, РЭВ-822, РЭВ-826, РЭВ-828.

    Реле, чувствительные к направлению тока, проходящего через катушку, называются поляризованными.

    Поляризованные реле относятся к реле постоянного тока и бывают двух и трехпозиционные. Такие реле широко применяются в качестве чувствительных элементов в регуляторах.

    Реле времени

    Реле времени предназначены для получения необходимого интервала времени от момента подачи импульса на катушку до момента срабатывания контактов, расположенных в управляющей цепи схемы. Упрощенная классификация реле времени приведена на рис. 2.10.

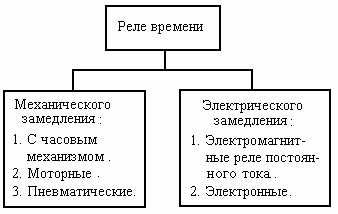

    Рис. 2.10. Упрощенная классификация реле времени

    Реле времени типа ЭВ-238 с часовым механизмом обеспечивают задержки времени при срабатывании реле: время задержки (выдержки) от 0 до 20 с.

    Моторные реле времени типа ВС-10 также обеспечивают задержку времени при срабатывании реле.

    Пневматические реле времени типа РВП-1м и РВП-72 обеспечивают задержку времени как при срабатывании, так и при отпускании реле.

    Электромагнитные реле постоянного тока обеспечивают задержки времени при отпускании реле. К ним относят следующие типы реле: РЭ-500, РЭ-511, РЭ-512, РЭ-513, РЭ-514, РЭ-515, которые обеспечивают задержку времени до 5 с.

    Принцип работы реле времени электромагнитного замедления: чтобы обеспечить задержку времени при отпускании реле с помощью контактов других реле снимают напряжение с катушки, но якорь реле отпадает ни сразу, т.к. у реле имеется демпфер (латунная или алюминиевая гильза, которая устанавливается на сердечник магнитной системы).

    Вмомент отключения магнитный поток катушки является переменным, и пересекая демпфер, он индуктирует в нем переменное ЭДС. Через демпфер проходит ток, который возбуждает магнитный поток, способствующий замедлению исчезновения главного магнитного потока (см. рис. 2.11).

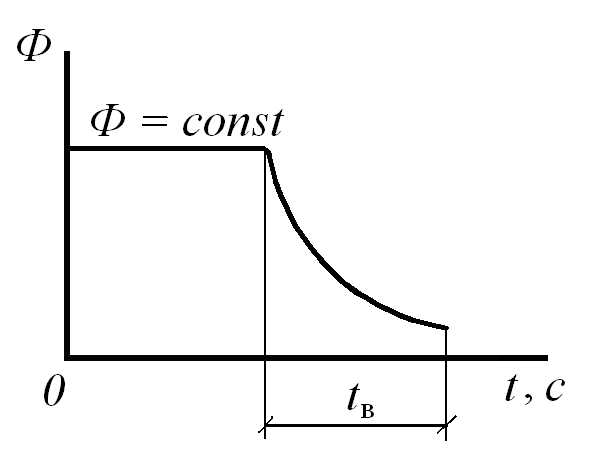

    Рис. 2.11. График изменения магнитного потока от времени: tв– время задержки реле

    Условные обозначения катушек и контактов реле времени

    а б в

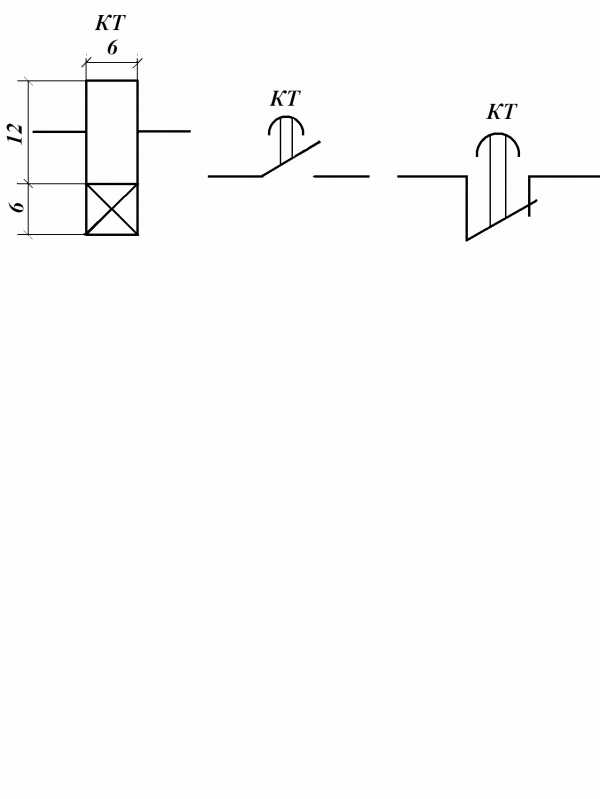

    Рис. 2.12. Катушка (а), замыкающий (б) и размыкающий (в) контакты реле времени с задержкой при срабатывании реле

    :

    а б в

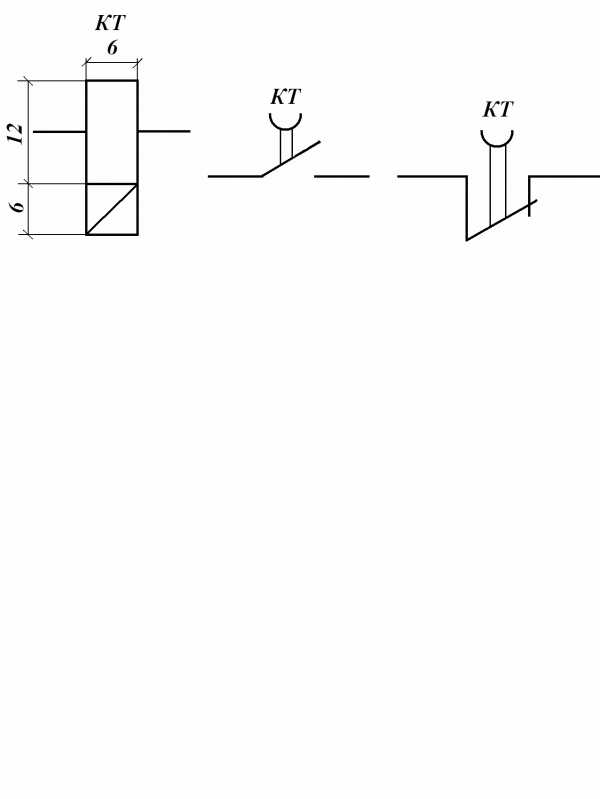

    Рис. 2.13. Катушка (а), замыкающий (б) и размыкающий (в) контакты реле времени с задержкой при отпускании реле

    Электронные реле обеспечивают задержку времени от нескольких долей секунд до двух секунд (полупроводниковые реле).

    studfiles.net

    классификация реле | electric-zone.ru

    Реле — это электромагнитные, электромеханические или электронные устройства, которые предназначены для коммутации цепей в схемах автоматизированного управления и защиты технологическими установками, электрическими сетями и системами.

    Классификация реле.

    Реле классифицируются в зависимости от их функцио­нального назначения и устройства.

    По функциональным признакам различают: реле времени, тока, напряжения, мощности, промежуточные, сигнальные и др.

    По признаку устройства реле делят на реле электро­магнитные, электромеханические, магнитоуправляемые (гермети­зированные магнитоуправляемые контакты или герконы), элект­ронные, элетронно-электромагнитные или комбинированные.

    По признаку рода тока различают реле переменного и постоянного токов.

    Электромагнитные реле состоят из магнитной системы с катушкой, расположенной на ее неподвижной части, якоря, механически связанного с замыкающими или размыкающими контактами. При включении катушки на напряжение якорь притягивается и воздействует на контакты, заставляя их замы­каться или размыкаться.

    В электромеханических реле источником движения является небольшой исполнительный двигатель, связанный че­рез редуктор с группами контактов. При включении двигателя редуктор приводит во вращение барабан с расположенными на них подвижными контактами, которые и обеспечивают по определенной программе замыкание или размыкание со­ответствующих контактов.

    Герконы (герметизированные магнитоуправляемые кон­такты) представляют собой, как правило, запаянные в герме­тизированный баллон контакты, которые могут замыкаться или размыкаться под воздействием внешнего магнитного поля.

    Электронные реле являются бесконтактными устрой­ствами и представляют собой электронные схемы, в которых роль контактов выполняют полупроводниковые приборы: ра­ботающие в ключевом режиме транзисторы, тиристоры и др.

    Комбинированные реле — это совокупность электрон­ной схемы управления и электромагнитного или электромеха­нического реле в качестве исполнительного элемента.

    Свяжитесь со мной:

    Related posts:

    1. Классификация электрических аппаратов.

    на Ваш сайт.

    electric-zone.ru

    5.1 Классификация реле

    По надежности действия реле подразделяются на реле I и II классов надежности и реле облегченного типа.

    В реле I класса надежности после выключения тока в обмотках с максимальной гарантией якорь реле отпадает под действием собственного веса. Фронтовые контакты таких реле изготовляют из несвариваемых материалов (уголь). Нажатие на фронтовые контакты должно быть не менее 30 г, на тыловые – 15 г; воздушный зазор между контактами при крайних положениях якоря не менее 1,3 мм. Схемный контроль отпадания якоря, как правило, не предусматривается.

    В реле II класса надежности возврат якоря может обеспечиваться под действием собственного веса и реакцией контактных пружин. В ответственных схемах предусматривается схемный контроль отпадания якоря.

    В реле облегченного типа якорь имеет малый вес и отпадает под действием сил упругости контактных пружин. Реле, как правило, используются в цепях, не связанных непосредственно с обеспечением безопасности движения поездов (схемы наборной группы МРЦ, кодовая аппаратура ДЦ и другое). В таких реле, устанавливаемых в дешифраторных ячейках кодовой автоблокировки, локомотивных устройствах АЛСН и других, обязательно контролируется притяжение и отпадание якоря. Если же эти реле работают в ответственных цепях с непрерывным питанием, то применяется дублирование реле (параллельное или последовательное включение), контакты которых в схемах включаются всегда последовательно.

    По принципу действия реле подразделяют на следующие типы:

    электромагнитные, в основу действия которых положено свойство электромагнита притягивать якорь и замыкать связанные с ним контакты при протекании по его обмотке тока;

    индукционные (двухэлементные), работающие от взаимодействия переменного магнитного поля одного элемента и токов, индуктируемых в легком подвижном секторе переменным магнитным потоком другого элемента;

    термические, в основу действия которых положено свойство биметаллической пластины изгибаться при нагревании ее электрическим током;

    бесконтактные, принцип действия которых основан на изменении электрического или магнитного состояния схемы.

    По роду питающего тока различают реле постоянного, переменного и постоянно-переменного тока. Реле постоянного тока разделяют на нейтральные, поляризованные и комбинированные.

    В зависимости от времени срабатывания реле делят на: быстродействующие с временем срабатывания на притяжение и отпускание якоря до 0,03 секунды; нормальнодействующие с временем срабатывания до 0,2 секунды; медленнодействующие с временем срабатывания до 1,5 секунды; временные с временем срабатывания свыше 1,5 секунды.

    Всякое реле имеет два состояния: рабочее (возбужденное) и нерабочее (обесточенное). В рабочем состоянии реле якорь притянут, верхние, нормально разомкнутые (фронтовые) контакты замкнуты. В нерабочем положении через обмотку реле ток не протекает, якорь находится в отпавшем положении, замыкаются нижние нормально замкнутые (тыловые) контакты.

    Напряжение и ток, при которых происходит притяжение якоря и замыкание фронтовых контактов, называются напряжением и током полного подъема (срабатывания) якоря, а напряжение (ток), при котором происходит отпадание якоря, называется напряжением (током) отпадания якоря. Номинальное рабочее напряжение всегда несколько выше напряжения срабатывания (обычно в 1,5 раза).

    Отношение напряжения (тока) отпадания к напряжению (току) срабатыванияхарактеризует коэффициент возврата реле

    , или .

    Для большинства реле, используемых в устройствах автоматики и телемеханики, коэффициент возврата 0,25 – 0,5.

    В устройствах автоблокировки реле, кроме специальных типов, рассчитаны на номинальное рабочее напряжение 12В, а в станционных устройствах на 24В.

    Для электропитания устройств железнодорожной автоматики и телемеханики применяют специальные трансформаторы, выпрямители, аккумуляторы и преобразователи.

    studfiles.net

    2.2.2. Реле Общие сведения и классификация реле

    Реле – это устройство, в котором при плавном изменении входной величины, выходная величина изменяется скачкообразно.

    Статическая характеристика реле – это зависимость выходной величины Y от входной X (см. рис. 2.7).

    Рис 2.7. Статическая характеристика реле

    Если X < ΔX, то Y = 0; если X > ΔX, то Y = |Y0| и при дальнейшем возрастании X, Y не увеличивается. Такая статическая характеристика называется релейной.

    Классификация реле

    Неэлектрическое реле

    В неэлектрическом реле входная величина неэлектрического характера: температура, давление, расход, уровень, скорость и т.д.

    Тепловое реле (рис. 2.8) предназначено для защиты электродвигателя от перегрузки при работе его в длительном режиме, т.е. при длительной работе с нагрузкой на 20 % и выше номинальной электропривод должен быть отключен.

    Принцип работы теплового реле будет следующим. При токе выше номинального на 20 % и более, нагреватель 1 отдает больше тепла. Под действием этого тепла биметаллическая пластина 2 изгибается, и освобождается поворотный рычаг 3, который под действием пружины 4 поворачивается, и контакты 5 размыкаются. Вследствие этого напряжение с катушки контактора снимается, и электродвигатель отключается от сети. Чтобы привести все в исходное положение нужно нажать кнопку возврата 6.

    Промышленностью выпускаются следующие типы тепловых реле: ТРН -10А, ТРН -10, ТРН -25, ТРН-40 – двухполюсные тепловые реле; ТРП-60, ТРП-150, ТРТП-110, ТРТП-120, ТРТП-130, ТРТП-140, ТРТП-150 – однополюсные тепловые реле.

    Рис. 2.8. Тепловое реле: 1– нагревательный элемент;2 – биметаллическая пластина;3– поворотный рычаг;4– пружина;5– контакты;6– возврат

    Электрические реле

    К электрическим реле относят электромагнитные реле, у которых выходная величина носит электрический характер (рис. 2.9).

    Воспринимающим элементом реле является катушка 1, промежуточным элементом ― пружина 7, исполнительным элементом ― контакты 5 и 6.

    Принцип работы электромагнитного реле: при подачие напряжения на катушку неподвижный магнитопровод намагничивается и якорь 3 притягивается, при этом контакты 5 размыкаются, а контакты 6 замыкаются.

    При снятии напряжения с катушки под действием пружины 7 якорь и контакты возвращаются в исходное состояние.

    Воспринимающим элементом реле является катушка 1, промежуточным элементом ― пружина 7, исполнительным элементом ― контакты 5 и 6.

    Основными параметрами электромагнитного реле являются:

    напряжение и ток срабатывания; напряжение и ток отпускания.

    В зависимости от времени срабатывания электромагнитные реле разделяются на:

    – быстродействующие: время срабатывания меньше 0,05 с; – нормальные: время срабатывания от 0,05 до 0,15 с;

    – замедленные: время срабатывания от 0,15 до 1,0 с;

    – реле времени: время срабатывания больше 1 с.

    Рис. 2.9. Принципиальная схема электромагнитного реле:

    1 – катушка; 2 – магнитопровод; 3 – якорь; 4 – контактный мостик;

    5 – размыкающие контакты; 6 – замыкающие контакты; 7 – возврат- ная пружина; 8 – немагнитная прокладка

    Рассмотренное реле (рис. 2.9) является нейтральным, т.к. его работа не зависит от направления тока, проходящего по катушке.

    Некоторые типы нейтрального реле: РПУ-1; РПУ-2; ПЭ-11; МКУ-48; РЭВ-820, РЭВ-821, РЭВ-825, РЭВ-822, РЭВ-826, РЭВ-828.

    Реле, чувствительные к направлению тока, проходящего через катушку, называются поляризованными.

    Поляризованные реле относятся к реле постоянного тока и бывают двух и трехпозиционные. Такие реле широко применяются в качестве чувствительных элементов в регуляторах.

    Реле времени

    Реле времени предназначены для получения необходимого интервала времени от момента подачи импульса на катушку до момента срабатывания контактов, расположенных в управляющей цепи схемы. Упрощенная классификация реле времени приведена на рис. 2.10.

    Рис. 2.10. Упрощенная классификация реле времени

    Реле времени типа ЭВ-238 с часовым механизмом обеспечивают задержки времени при срабатывании реле: время задержки (выдержки) от 0 до 20 с.

    Моторные реле времени типа ВС-10 также обеспечивают задержку времени при срабатывании реле.

    Пневматические реле времени типа РВП-1м и РВП-72 обеспечивают задержку времени как при срабатывании, так и при отпускании реле.

    Электромагнитные реле постоянного тока обеспечивают задержки времени при отпускании реле. К ним относят следующие типы реле: РЭ-500, РЭ-511, РЭ-512, РЭ-513, РЭ-514, РЭ-515, которые обеспечивают задержку времени до 5 с.

    Принцип работы реле времени электромагнитного замедления: чтобы обеспечить задержку времени при отпускании реле с помощью контактов других реле снимают напряжение с катушки, но якорь реле отпадает ни сразу, т.к. у реле имеется демпфер (латунная или алюминиевая гильза, которая устанавливается на сердечник магнитной системы).

    Вмомент отключения магнитный поток катушки является переменным, и пересекая демпфер, он индуктирует в нем переменное ЭДС. Через демпфер проходит ток, который возбуждает магнитный поток, способствующий замедлению исчезновения главного магнитного потока (см. рис. 2.11).

    Рис. 2.11. График изменения магнитного потока от времени: tв– время задержки реле

    Условные обозначения катушек и контактов реле времени

    а б в

    Рис. 2.12. Катушка (а) задерживающие срабатывание, замыкающий (б) и размыкающий (в) контакты реле времени с задержкой при срабатывании реле

    :

    а б в

    Рис. 2.13. Катушка (а) задержка при отпускании реле, замыкающий (б) и размыкающий (в) контакты реле времени с задержкой при отпускании реле

    Электронные реле обеспечивают задержку времени от нескольких долей секунд до двух секунд (полупроводниковые реле).

    studfiles.net

    Виды реле и их назначение

    Содержание:
    1. Принцип работы и назначение реле
    2. Общее устройство реле
    3. Классификация и виды реле

    Электрика давно и прочно вошла во все сферы жизни и деятельности людей. Широкое распространение получили многочисленные приборы, в том числе и предназначенные для управления питанием. Это разнообразные виды реле, представляющие собой электрические выключатели, осуществляющие соединение или разъединение цепи при заранее заданных условиях. Все подобные устройства различаются особенностями конструкции и типами поступающих сигналов. Без них невозможна работа современного промышленного оборудования и многой другой электронной техники.

    Принцип работы и назначение

    Все реле относятся к электромагнитным переключающим устройствам, с помощью которых выполняется необходимая регулировка управляемого объекта. Срабатывание устройства происходит после поступления к нему определенного сигнала. Электрические цепи, регулируемые с использованием реле, относятся к категории управляемых. Цепь подачи сигнала от реле к устройству получила название управляющей.

    Все реле относятся к устройствам, усиливающим сигнал. То есть, подача даже небольшого количества электричества к оборудованию, вызывает замыкание более мощной цепи. Реле могут работать от переменного или постоянного тока. В первом случае срабатывание происходит, когда входной сигнал имеет определенную частоту. При постоянном токе рабочее состояние реле появляется, когда движение тока становится односторонним, или же электричество движется в двух направлениях.

    Таким образом, реле принимает непосредственное участие в замыкании и размыкании цепи. С помощью этих устройств осуществляется контроль над подачей напряжения к приборам и оборудованию, потребляющим электроэнергию.

    В настоящее время производятся в основном электронные реле, под управлением надежных микропроцессоров. Аналоговое управление реле включает в свой состав целый комплекс, куда входят транзисторы, резисторы и другие составляющие микросхем. Применение реле полностью автоматизирует рабочие процессы, поскольку задается установленный интервал времени, через который включается и выключается оборудование.

    Общее устройство реле

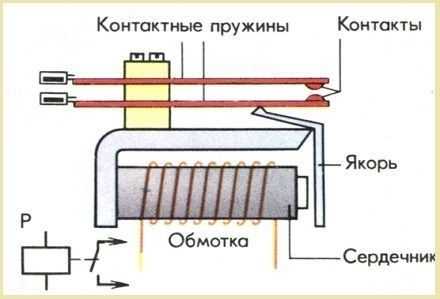

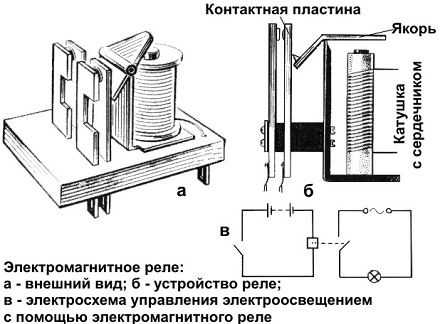

    Простейшая схема реле включает в свой состав якорь, магниты и соединяющие элементы. Когда на электромагнит подается ток, происходит замыкание якоря с контактом и дальнейшее замыкание всей цепи.

    При уменьшении тока до определенной величины, давящая сила пружины возвращает якорь в исходное положение, в результате, наступает размыкание цепи. Более точная работа устройства обеспечивается использованием резисторов. Для защиты от искрения и перепадов напряжения применяются конденсаторы.

    В большинстве электромагнитных реле устанавливается не одна пара контактов, а несколько. Это дает возможность управления сразу многими электрическими цепями.

    Классификация и виды реле

    Все реле классифицируются по различным признакам:

    • По области применения они разделяются на реле управления, защиты и автоматизации электрических систем.
    • По принципу работы они могут быть электромагнитными, магнитоэлектрическими, индукционными, полупроводниковыми и тепловыми.
    • В зависимости от поступающего параметра устройства разделяются на реле тока, мощности, частоты и напряжения.
    • По своему воздействию на управляющую часть они могут быть контактными и бесконтактными.

    В зависимости от контролируемых величин, конструкции реле разделяются на несколько основных видов:

    • Электрические. С их помощью выполняется включение и выключение электрических цепей. Они незаменимы при работе c большими силовыми нагрузками.
    • Герконовые. В этих устройствах используется катушка с герконом, представляющим собой баллон с вакуумом. Иногда он наполняется определенным видом газа. Геркон размещается внутри электромагнита.
    • Электротепловые. В работе этих устройств используется принцип линейного расширения металлов.

    Существуют и другие виды реле, например, реле времени, работающее по особым схемам с использованием специальных реактивных компонентов.

    electric-220.ru

    Электрические реле времени, классификация и условные графические обозначения

    ОглавлениеВведениеРаздел 1. Классификация реле времениРаздел 2. Условно-графическое обозначение реле времени и их контактов на схемах Список используемой литературы

    Введение

    Сегодня одним из наиболее распространенных элементов схем защиты, автоматики и телеуправления является реле. Среди всех типов электрических реле можно выделить большую группу. Это реле времени – устройство, предназначенное для получения заданной выдержки времени при передаче воздействия от одной цепи к другой. При осуществлении автоматизации производственных процессов постоянно приходится сталкиваться с необходимостью точного выдерживания времени различных операций или своевременного включения и выключения нужных агрегатов. При этом точная и надежная работа приборов выдержки времени очень часто является решающим фактором для получения продукции высокого качества. Примеры этого можно найти во всех областях техники. Например, в релейной защите реле времени играет важную роль, в ряде случаев при помощи реле времени осуществляется селективность срабатывания защиты. Статья не претендует на полноту изложения поднятой темы, цель статьи – познакомить читателя с основными типами реле времени, которые можно встретить в природе, их классификацией и условным обозначением на схемах, в очень краткой форме изложен принцип действия представленных типов реле. Более подробную информацию можно почерпнуть из книг указанных в списке используемой литературы.

    Раздел 1. Классификация реле времени

    Реле времени, как и любые другие реле, можно классифицировать по ряду признаков, например: Классификация по числу выходных цепей с независимыми уставками выдержки времени: - одноцепные; - двухцепные; - трехцепные и т.д. Классификация по числу команд, поступающих в одну выходную цепь на одну управляющую команду: - однокомандные с выдержкой на включение или отключение; - программные - с предусмотренной программой выдержек времени; - циклические - с повторяющейся программой выдержек времени. Классификация по наличию регулировки выдержки времени и шкалы: - с нерегулируемыми (фиксированными) выдержками времени; - с плавной или ступенчатой регулировкой и шкалой; - с плавной регулировкой, без шкалы. Классификация по месту расположения регулятора выдержек времени: - с регулятором выдержек времени внутри оболочки; - с регулятором выдержек времени на наружной поверхности оболочки; - с выносным регулятором выдержек времени. Классификация по способу монтажа на панели и способу присоединения внешних проводов: - для выступающего монтажа с передним присоединением проводов; - для выступающего монтажа с задним присоединением проводов; - для установки на платы печатного монтажа; - для установки на других приборах (реле, контакторы и т.п.). Классификация по виду входной воздействующей величины (команды): - управляемые подачей или снятием напряжения (тока) питания; - управляемые замыканием или размыканием входной цепи при предварительно поданном напряжении (тока) питания; - управляемые импульсом при предварительно поданном напряжении (токе) питания. Классификация по виду исполнительной части: - с контактным выходом; - с бесконтактным выходом. Классификация по устройству вы ходной цепи: - с замыкающими (з), размыкающими (р), переключающими (п), перемыкающими и неперемыкающими, проскальзывающими контактами; - с сочетанием замыкающих, размыкающих и переключающих контактов. Классификация по конструктивному исполнению: - герметичные; - негерметичные. Классификация по роду питающего тока: - постоянного тока; - переменного тока; - постоянного и переменного тока. Классификация по принципу действия: - электромагнитные; - электротермические; - индуктивные; - ионные; - электронные; - механические.

    Мы не будем останавливаться на разных классификациях реле времени, так как наиболее распространенная классификация реле времени – это классификация по методу получения замедления, эту классификацию и рассмотрим подробней. Можно выделить четыре основных группы методов замедления: - электрическое замедление; - механическое замедление; - электротермическое замедление; - химическое и электрохимическое замедление.

    Страница 1 из 912345›»

    museumrza.ru
