Как проложить кабель под землей – практические советы. Как проложить кабель под землей на даче. Какой провод проложить в земле на даче


Кабель под землей: особенности и инструкция

Многие люди задаются вопросом: как проложить кабель под землей? Иногда нужно провести свет к бане или другим постройкам, натягивать его по воздуху не совсем хорошее решение. Опустить под землю – это лучший вариант. Если соблюдать все правила у вас получится это сделать без проблем, а как провести кабель под землей мы вам расскажем в данной статье.

Кабель под землей: подготовительный этап

Изначально хотелось бы рассказать вам все основные особенности, к которым вы должны быть готовы. Без этого нельзя гарантировать никакой результат совсем. Мы собрали всю информацию с ПУЭ и ГОСТ, чтобы донести ее до вас. К таким советам стоит прислушаться, ведь писали их настоящие профессионалы, они точно знают, как правильно проложить кабель в земле. Полезно будет узнать: как спрятать провода в квартире.

  1. Провод необходимо закапывать вглубь на 70 сантиметров, если он упакован в трубу, можно выбирать глубину и 50 см.
  2. Ни в коем случае нельзя проводить кабель под землей на расстоянии 60 сантиметров от построек, под фундаменты прокладывать его нельзя соответственно.
  3. Если в траншее два кабеля, расстояние между ними минимум 10 сантиметров.
  4. Отступ от деревьев нужно брать в два метра.
  5. Кабель должен предназначаться для такой укладки.
  6. Не должна получиться змейка.
  7. Можно усилить тоннель с помощью кирпичей, пример на фото.
  8. Когда установили кабель, необходимо поставить сигнальную ленту, где будет указанно, что именно здесь лежит кабель.

Это далеко не все требования, которые указанны в правилах. Однако проложить электрокабель под землей на даче таким способом можно спокойно. Мы подбирали такие правила только с учетом домашних условий. Для предприятий существуют серьезные ограничения в этом плане.

Прокладка кабеля в земле на даче своими руками

Вот мы и подошли к основному процессу прокладки кабеля под землей. Специально для этого мы составили инструкцию, она поможет вам сделать все правильно.

  1. Изначально всю схему нужно нарисовать на листе. Обращаем внимание, перед этим весь участок нужно измерить.
  2. Вставляем колышки по схеме. Между ними лучше намотать проволоку, так будет удобней копать траншею. Когда все будет вырыто, просмотрите, чтобы не было лишних материалов.
  3. На дне делаем насыпь из пуска, достаточно 5-10 сантиметров.

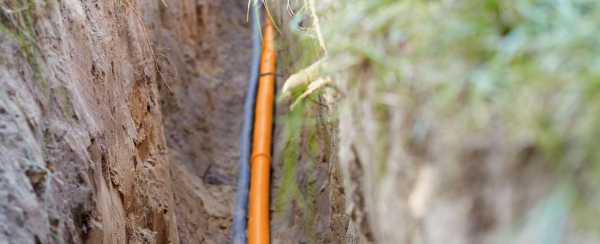

  4. Провод прокладываем, как показано на фото.
  5. При надобности установите защиту, гофра для кабеля в землю подойдет для таких целей.
  6. Засыпаем все песком, оставляем 15 сантиметров до верха, остальной участок покрываем землей.
  7. Между песком и землей кладем ленту, которая означает, что здесь есть кабель.
  8. Сделайте фото или сохраните схему, чтобы не было проблем при других монтажных работах.
  9. Кабель проверить нужно до того момента, как он будет засыпан.

Шаги простые, сложностей нет. Посмотрите видео, так вы сможете понять больше особенностей.

Как проложить провод в земле: дополнительные советы

  1. Используйте только бронированный проводник. К примеру: КГ, ААБл, ПУНП. Помните, что скручивать провода нельзя при такой укладке.
  2. Если у вас промерзает земля больше чем на 70 сантиметров зимой, нужно закрепить кабель трубой, так его не порвет.
  3. Не делайте траншею недалеко от детских площадок, и других мест, где находится много людей.
  4. Лучше использовать следующие сечения: для меди – 12 мм, для алюминия 16. Перед этим обязательно произведите полный расчет по мощности.

Частный дом или дача кабель под землей видео

Проложить кабель под землей зимой

Конечно, лучше этого не делать, теплое время года – это оптимальное время. Но, если вас заставили обстоятельства, смотрите следующие советы по этому поводу.

  1. Перед укладкой необходимо прогреть кабель или провод. Достаточно его держать несколько часов в помещении.
  2. Когда кабель нагрелся, уложить и закопать его нужно очень быстро. Если температура -10 – один час, – 20 – полчаса. Температура ниже – ни в коем случае не производите монтаж.
  3. Без прогрева можно устанавливать кабель, если температура воздуха не меньше -5.

Вот такие советы получились в результате. Применяйте их, тогда у вас все точно получится.

Также читайте: классификация проводов и кабелей.

vse-elektrichestvo.ru

Как проложить кабель под землей – практические советы. Как проложить кабель под землей на даче

Прокладка кабеля в земле: технология, видео, требования

Чаще всего необходимость проложить электрический кабель в траншее на дачном участке возникает, если нужно сделать уличное освещение на столбах либо провести электропроводку в баню. В этом случае очень важно соблюдать нормативы (в частности СНиП и ПУЭ), а также учитывать технику безопасности при электромонтажных работах. Далее мы предоставим к Вашему вниманию технологию прокладки кабеля в земле своими руками.

Требования к электромонтажным работам

Первым делом нужно рассказать Вам о том, какие нормативные документы могут повлиять на то, как Вы будете выполнять монтаж электропроводки в земляной траншее. Итак, рекомендуем учитывать следующие ограничения согласно правилам ПУЭ, СНиП и ГОСТ при электромонтажных работах:

  • Глубина заложения кабеля в земле должна быть не менее 70 см. Если длина подземной линии будет менее 5 метров и при этом электропроводка будет дополнительной защищена трубой, допускается прокладывать проводник на глубине 50 см, как показано на картинке.
  • Под фундаментом дома проводить линию запрещается. Минимальное расстояние от фундамента должно быть 60 см. Если нужно проложить кабель от дома к бане (либо другой постройке) через фундамент, обязательно защитите транзитную силовую линию стальной трубой.
  • Расстояние между двумя кабелями в одной траншее должно быть не меньше, чем 10 см, на основании чего и выбирается ширина технологической канавы.
  • От деревьев нужно отступать не менее 2 метров для прокладки электропроводки в траншее, а от кустарников – не менее 75 см. Если Вы дополнительно организуете защиту кабельной линии трубой, этим правилом можно пренебречь.
  • Расстояние от водопровода и канализации должно быть свыше 1 метра, а от газовой трубы – не менее 2 метров.
  • Если не обойтись без пересечения кабельных линий в траншее, отделяющий слой земли должен быть от полуметра.
  • Сам проводник должен быть бронированным, специально предназначенным для прокладки под землей. Бронирующий слой необходим для защиты электропроводки от грызунов и механических повреждений.
  • Если Вы решили проложить кабель с помощью специальной лебедки, которая раскручивает барабан, механизм нужно дополнительно оснастить ограничителем (СНиП п.3.58). Ограничивающее устройство позволяет выполнить прокладку проводника с запасом (змейкой), чтобы не было натяжки линии.
  • Если нужно самостоятельно выполнить соединение электрического кабеля под землей, используйте специальные муфты, как показано на фото.
  • Для дополнительной защиты силовой линии под землей (к примеру, при сильных просадках грунта) можно использовать асбоцементную трубу либо специальное кабельное сооружение из кирпича (укладывается поперек траншеи, как на фото ниже). Использовать пустотелый кирпич категорически запрещается.
  • Обязательно поверх уложенного в земле проводника нужно самому проложить сигнальную ленту с надписью: «Осторожно, кабель!».

Учитывая данные требования и правила, Вы можете быть уверенным, что прокладка кабеля в траншее не подвергнет угрозе Вас и линию домашней электропроводки! Это конечно же не все ограничения, которые существуют в правилах ПУЭ и СНиП, но для домашних условий предоставленных требований будет достаточно даже при подключении участка от столба к дому.

Технология укладки своими руками

Вот мы и подошли к основному вопросу статьи, в котором рассмотрим, как правильно проложить электрический кабель в земле своими силами. Чтобы инструкция была удобной и понятной, предоставим ее поэтапно.

  1. Начертите схему прокладки проводки в траншее, на которой отметьте точное расстояние от дома, садовых построек и насаждений, согласно нормативным документам. Если подземный электромонтаж будет использоваться для подключения уличного освещения на даче, обязательно укажите места установки фонарей.
  2. Разметьте территорию дачного участка колышками и веревкой, после чего раскопайте траншею согласно разметке. После земляных работ уберите из подготовленной траншеи камни, возможные осколки стекла либо куски металла, которые могут в дальнейшем стать причиной повреждения электропроводки под землей. Сразу же установите опоры освещения, если это требуется.
  3. На утрамбованном дне сделайте равномерную подушку из песка, толщиной около 5-10 см.
  4. Проложите проводник в земле, как показано на фото. Для прокладки электропроводки в траншее рекомендуется использовать кабель АВБбШв с алюминиевыми жилами либо более дорогой вариант – ВБбШв, с медными жилами.
  5. Проверьте готовую силовую линию с помощью мегомметра, который определит короткое замыкание, если оно есть.
  6. Снимите заряд с кабеля, для чего соедините жилы с броней и замкните все на землю. Действовать нужно осторожно, при этом защитив себя резиновыми сапогами и перчатками. Желательно пригласить напарника на всякий случай.
  7. Защитите проводку (если в этом есть необходимость) с помощью асбоцементной либо пластиковой трубы (к примеру, ПНД). Если Вы выбрали для защиты асбоцементную трубу, разрежьте ее вдоль, уложите внутрь проводник и соедините материал скотчем. Такая технология позволит быстро освободить электропроводку при ее ремонте.
  8. Сфотографируйте сеть из траншей, чтобы знать, где точно проходит кабель в земле на садовом участке. Кстати, чертеж лучше тоже сохранить, т.к. на нем есть обозначения всех ра

szemp.ru

Какой провод проложить под землей. Электрический кабель для прокладки в земле на даче › › › Электрический кабель для прокладки в земле на даче. Составляем план расположения кабеля

Прокладка кабеля в земле необходима для передачи электроэнергии от источников электрического тока до конечного потребителя. Независимо от назначения прокладываемого кабеля в земле, вы должны выполнять прокладку и монтаж кабеля строго в соответствии с ПТЭЭП и ПУЭ.Для прокладки кабеля в землю рекомендуется использовать бронированный кабель марок ВБШВ при одиночной прокладке и ВБШВнг(А) при групповой прокладке, так как данный кабель надежно защищен стальной лентой от случайных механических повреждений и грызунов. Бронированный силовой кабель прокладывать в трубе не обязательно.Советы и рекомендации по прокладке бронированного кабеля или ВБШВнг(А) на вашем дачном участке подземным способом (кабель в земле).

Как сделать проводку: материалы и инструменты

То, что многие посетители Японии замечают, - это обилие воздушных линий электропередач. Независимо от того, находитесь ли вы в пригородах, центре города или даже в сельских общинах, редко можно смотреть в небо или на горизонт, не видя, что его пересекают толстые черные кабели.

Окончательно засыпаем траншею

Так почему же в Японии так много наземных энергетических сетей, когда многие другие страны стали подземными? Легкий ответ - это стоимость, но есть и некоторые предполагаемые преимущества для натягивания кабелей на полюсах, и страна не совсем достигла консенсуса по тому, что является лучшим вариантом.

1. Вам необходимо выбрать и разметить трассу для прокладки кабеля.

Рекомендации: кабельная трасса не должна проходить рядом с корнями больших деревьев (не ближе 1 м), а также в местах с повышенной нагрузкой на грунт (стоянки для автомобиля и т.д) Если вы собираетесь прокладывать несколько кабельных линий, или уже есть подземная функционирующая кабельная линия, постарайтесь сделать разметку так, чтобы трассы не пересекались, а также обязательно проверьте не ли пересечений будущей кабельной трассы с другими инженерными сетями. Если трасса будет расположена параллельно фундаменту дома, то минимальное расстояние между трассой и фундаментом - 60 см. Прокладывать кабель под фундаментом нельзя.

2. После разметки трассы необходимо выкопать траншею.

Рекомендации: Глубина кабельной траншеи должна быть не менее 80-90см (если вы все же решили провести кабель под стоянкой вашего автомобиля или через дорогу, то траншею необходимо делать глубиной не менее 1,25 м.)

3. Выкопанная траншея обязательно должна быть очищена от посторонних предметов.

Рекомендации: Из траншеи нужно убрать все крупные и мелкие предметы естественного и искуственного происхождения (камни, ветки, мусор и т.д)

4. Делаем подушку.

Рекомендации: подушка - это слой песка в траншее глубиной 10-12 см. Песок для подушки используется любой, следите за тем чтобы слой песка закрыл все дно траншеи на рекомендуемую глубину.

5. Подбираем и подготавливаем кабель.

Рекомендации: Кабель необходимо выбирать в зависимости от потребляемой мощности потребителей электроэнергии на вашем объекте или участке. Например если суммарная потребляемая мощность Ваших потребителей равна 5 -10 кВт используйте для прокладки кабель ВБШВ 4х6, если 12-18 кВт тогда ВБШВ 4х10.Кабель выбрали, теперь делаем подготовку. Если на протяжении Вашей кабельной трассы имеются места с повышенной нагрузкой на грунт (дорожки, места пересечения с въездами машин на ваш объект, с дренажными трубами, канавами). то необходимо изготовить дополнительные защитные футляры из ПНД-трубы и заранее одеть их на кабель.

6. Укладываем кабель в траншею.

Рекомендации: Категорически не рекомендуется прокладывать кабель с натяжкой, старайтесь укладывать волнистой линией с выдерживанием слабины. Если у вас подготовлены дополнительные защитные футляры из пнд-трубы, заранее расположите их на местах. Рекомендуется прокладывать кабель только целыми длинами (кусками). Если вы укладываете в одну траншею несколько кабелей, то расстояние между ними должно быть не менее 10 см.

7. Составляем план расположения кабеля.

Рекомендации: На плане необходимо указать расстояния до выхода трассы из зданий, повороты трассы от неподвижных предметов и объектов (это могут быть углы дома, столбы и т.д) , не забудьте отметить места выхода кабеля на грунт.

8. Засыпаем кабель подушкой из песка.

Рекомендации: Толщина подушки не менее 10см, обязательно проверьте, чтобы слой песка полностью засыпал кабель.

9 .Засыпаем подушку грунтом толщиной 15-17 см и утрамбовываем.

Рекомендации: Проверьте чтобы в грунте не было посторонних предметов, для утрамбовки достаточно пройти несколько раз по грунту.

10. Кладем поверх утрамбованного грунта сигнальную ленту.

Рекомендации: Сигнальная лента предупреждает о расположении в траншее кабеля, поэтому середина сигнальной ленты должна находиться строго над кабелем, а предупреждающая надпись на ленте должна быть сверху на всем протяжении кабельной трассы.

11. Окончательно засыпаем траншею.

Рекомендации: Траншею нужно засыпать с запасом, так ка через некоторое время грунт просядет.

12. Повторно меряем сопротивление кабеля в земле.

Рекомендации: Обязательно необходимо проверить кабель на отсутствие коротких замыканий токопроводящих жил между собой и броней кабеля, отсутствие замыканий на землю. Заземлите кабельную броню!

Каждого, кому когда - либо приходило в голову облагородить свой загородный участок, волновал насущный вопрос: как сделать проводку в саду, чтоб она вела к разнообразным розеткам и лампочкам в беседках, к фонарям освещения? Мне также довелось заниматься этим непростым делом.

Начиная с бюджетной стороны, подземные системы намного дороже. С дополнительными расходами на рытье канав и правильной установкой линий и трубопроводов стоимость может надуть в десять раз больше, чем у с

master-electrician.ru

❶ Как проложить кабель в земле 🚩 прокладка кабеля в земле на даче 🚩 Ремонт дачи

Инструкция

Прежде всего, следует наметить трассу для прокладки кабеля. Она не должна располагаться вблизи деревьев. Крайне нежелательно допускать пересечения кабеля с другими подземными электрическими сетями. Избегайте также пересечения площадок, где обычно повышена нагрузка на грунт.

Приступайте к копке траншеи. Глубина ее не должна быть менее 70 см. Выкопанную траншею очистите от предметов, которые могут повредить оболочку кабеля. Уберите камни, стекла, металлические предметы.

Подготовьте песчаную подушку. Подойдет самый простой карьерный песок. Песок должен заполнить дно траншеи на высоту не менее 10 см.

Подготовьте кабель. Тщательно проверьте целостность его внешней оболочки. Обнаруженные повреждения устраните на месте или замените кабель. Проверка изоляции осуществляется обычным тестером с омметром. Убедитесь в отсутствии замыкания жил кабеля между собой.

Перед укладкой наденьте на кабель трубы (футляры), которые станут защитой от возможных повреждений. Это требуется обычно в местах пересечения с дорожками, при въезде машин и т.п.

Приступайте к укладке кабеля в траншею. При укладке обязательно предусмотрите слабину, кабель не должен быть натянут. Будет лучше, если кабель будет уложен с извивами, волнообразно.

Составьте план прохождения ваших подземных коммуникаций, привязав расстояния до кабеля от неподвижных предметов, элементов конструкции зданий и хозяйственных построек.

Теперь кабель следует засыпать песком (слоем около 10 см), затем добавить слой грунта толщиной 15 см. Утрамбуйте грунт ногами. Затем проложите сигнальную ленту, она должна находиться над кабелем на всем протяжении трассы. Засыпьте траншею полностью, сделав небольшой холм на случай проседания грунта.

Напоследок проверьте сопротивление изоляции проложенного кабеля. Если выявлены замыкания, всю работу придется переделывать заново. Если тестер показывает, что все в порядке, можете приступать к монтажу электрической схемы.

www.kakprosto.ru

Какой кабель проложить в земле. Электрический кабель для прокладки в земле на даче › › › Электрический кабель для прокладки в земле на даче

Какой кабель проложить в земле. Электрический кабель для прокладки в земле на даче › › › Электрический кабель для прокладки в земле на даче

Не пугайте народ. Проложить проводку ума много не надо, но нужно МНОГО здоровья или средства механизации. Берете кабель ВБ6Шв нужного сечения (обычно больше 16-ти квадратов не тянут, это около 20 кВт нагрузки), продается он в кабельных барабанах по 50 м или больше. Копаете траншею в метр глубиной (лучше конечно делать это грунторезом (трактор с барой)), кладете на дно геотекстиль (что-бы подсыпка из песка не уходила в землю) и заворачиваете его еще на 20 см вверх по краям траншеи. Насыпаете 10 см слой песка и на него пробрасываете кабель, сверху еще сантиметров 10 и засыпаете землей, отсеивая крупные камни, обломки кирпича, бетона и т.п. На нужных вам расстояниях можете разместить в земле коммутационные влагонепроницаемые колодцы (кабель зашел на колодку и пошел от колодки дальше, а к колодке можно подключать дополнительное оборудование. Есть коммутационные коробки уличного исполнения (если так удобнее) и их можно прямо на ввинченную сваю повесить. Электрик вам понадобится на стадии коммутации, выбора и монтажа устройств защиты и т.п. У меня по такой схеме сотни метров кабеля лежат на участке 40 соток. От распределительных электрических колодцев запитаны несколько насосов (скважинный, автополив, дренажный (септика и водоприемного колодца), наружное освещение и т.д. и т.п. Фактически в радиусе 5-10 метров я всегда могу найти точку подключения электрооборудования и эти несколько метров прокопать лопатой на глубину в пару штыков. Кабель не водопровод, он зимой не замерзнет, самое опасное для него морозные силы пучения, но его не надо в траншее натягивать, а песчаная подсыпка эти силы немного компенсирует. У меня по пучинистым грунтам уже больше 10 лет такой кабель работает, проблем на трассах не было никаких, пару раз из-за забитой ливневки заливало все-таки электрораспределительные колодцы (просто вырубило автомат). Теперь во всех дождеприемниках у меня стоят съемные корзинки с ячейками около 8 мм, прошелся вокруг дома и вдоль дорожек, вытряс корзинки в пакет из пакета в компостную кучу. Часть трасс проложена вместе с водопроводом и канализацией в одной траншее (просто кабель лежит выше водопровода на несколько десятков сантиметров. По хорошему можно в траншеи кинуть специальные защитно-сигнальные ленты (они очень крепкие и служат вечно, стоят дешево, делают в Белоруссии), тогда есть шанс, что залетный экскаваторщик не перерубит кабели ковшом, ну или тщательно прорисуйте трассы на участке с точной привязкой к забору, дому, крупным деревьям, строениям. Укладывать кабель ВБ6Шв в канализационные трубы имеет смысл только если Вы планируете наращивать в дальнейшем мощности или тянуть независимые ветки (например от другой фазы или от генератора), тогда с помощью кондуктора и силиконовой смазки кабель довольно легко протягивать через эти трубы в дополнение к имеющемуся, но лучше постараться не усложнять схему (второй кабель в той-же кабельной трассе "для подстраховки" вам точно не поможет, ибо если по какой-то механической или геологический причине оборвет один кабель, то их оборвет все). Не закапывайте кабель глубже разумного, где его не сможет достать плуг, штык лопаты или еще какое-нибудь механическое воздействие, не усложняйте себе жизнь и здоровье. P.S. под подъездными дорогами, площадками для парковки и т.п. кабель необходимо таки затянуть в участок канализационной трубы класса SN4 (в основном они и продаются в магазинах) или SN8 если у вас на кабельной трассе стоянка для груженных фур организована.

Если вы до сих пор не определились, какой из способов прокладки кабеля в земле выбрать, рекомендуем последовать нашим простым советам. Существует больное множество способов осуществления этой задачи. Профессионалы до сих пор не могут определиться, какой способ лучше – земной или воздушный .

Мы предлагаем вам отдать предпочтение, все таки земному способу. Это легко объяснить. Обычно расстояние от столба до дома большое и скорее всего вы захотите установить освещение наружного типа. В данных случаях земной способ прокладки кабеля подойдет идеально.

Чтобы проложить электрический кабель под землей выполните простую инструкцию действий. Прежде всего, электрический кабель для прокладки в земле на даче нужно приобрести.

После этого вы можете начать выбирать наиболее подходящий путь прокладки кабеля. В данном случае следует учитывать определенные особенности. Кабель в обязательном порядке нужно располагать в 1 м. от массивных деревьев. Учтите этот нюанс.

Прокладка кабеля – это не такой простой процесс, как кажется на первый взгляд. Нужно следить, чтобы провода не спутывались, и не стоит располагать его в местах с повышенной нагрузкой.

Начать стоит с создания простой разметки, а затем перейти к раскопкам. Траншея, где будет находиться кабель должна быть не уже 70 см.

Что касается глубины , то кабельные линии до 20 кВ должны быть заложены на глубину 0,7 м, до 35 кВ - 1 м, при с улицами и площадями - 1м вне зависимости от напряжения, кабельные линии с маслонаполнением должны быть заложены на глубину 1,5м.

После того, как вы создадите необходимую траншею, вы можете приступить к ее фильтрации. Иными словами устраните все камни и другие предметы. Следующим этапом будет создание подушки. Ее лучше делать из такого материала как песок.

Глубина подушки должна быть примерно 10 см. Мы рекомендуем вам отдать предпочтение кабелю АВВг. Это универсальный вариант. Чтобы обеспечить защиту кабеля, рекомендуем вам использовать асбоцементные трубы. Укладка кабеля должна быть свободной, чтобы на него не оказывалось лишнее давление. Мы советуем вам создать отдельный план расположения кабеля.

После всех подготовительных этапов, вы можете приступить к засыпанию кабеля. Это следует сделать песком. Его слой должен быть не менее 10см. Завершающим этапом станет прокладка сигнальной ленты. Финальной стадией станет засыпание траншеи землей.

Прокладка электрического кабеля под землей

Прокладка электрического кабеля под землей должна осуществляться с соблюдением всех технических норм. Вы должны знать, что лучше запланировать трассу изначально, ее радиус должен иметь четко определенные размеры, которые не должны превышать допустимую норму для каждого отдельного кабеля.

Вы должны учесть наличие распределительных муфт. Кабель необходимо доставить на кабельных барабанах, которые в свою очередь доставляются на специальных автомобилях.

Вы должны учесть, что барабаны следует выгружать очень аккуратно. Мы рекомендуем вам обратиться к специалисту, если вы сомневаетесь в своих возможностях. Прокладка кабеля под землей требует ответственной подготовки и необходимых знаний.

Прокладка электрического кабеля в земле

Уделите внимание выбору кабеля. Успешная прокладка электрического кабеля в земле зависит в первую очередь от его качества. Мы рекомендуем вам отдать предпочтение медным кабелям.

Они должны быть бронированными. Кабель, который вы должны приобрести должен в обязательном порядке иметь техническую документацию, в которой и будет указывать, для чего именно он предназначается.

В нашем случае – это прокладка в земле . Укладывать кабель стоит только со специального барабана. Вы должны это учесть.

Сам кабель должен также иметь определенную защиту. Пусть это будет стальная оплетка. Такой кабель будет стоить дороже, но вы не усомнитесь в его качестве не на минуту.

Учтите все приведенные рекомендации, и вы успешно произведете прокладку электрического кабеля в земле. Отдельное внимание стоит также уделить технике безопасности. Используйте специальную одежду и точно проводите необходимые расчеты. Кабель должен ложиться с определенным запасом.

Это очень важно. Не допускайте натяжение кабеля. Запас должен составлять примерно 2 %. Чтобы правильно осуществить соединение кабельных муфт используйте муфты. Четко определите расстояние между муфтой и кабелем. Оно должно составлять примерно 250 мм.

А также вы можете посмотреть видео прокладка силового кабеля

Прокладка кабеля в земле необходима для передачи электроэнергии от источников

qptyt.ru

О том, как сделать проводку на участке.

Каждого, кому когда — либо приходило в голову облагородить свой загородный участок, волновал насущный вопрос: как сделать проводку в саду, чтоб она вела к разнообразным розеткам и лампочкам в беседках, к фонарям освещения? Мне также довелось заниматься этим непростым делом.

Сразу предупреждаю, что я по профессии электрик, поэтому все делал сам, если у кого-то нет специальных знаний — нельзя начинать что-то «мудрить» с проводкой и электричеством самостоятельно. В лучшем случае может ничего просто не сработает, в среднем — переломается вся подключенная техника, а в крайнем — можно навредить себе или кому-то из безумцев, согласившихся иметь дело с «самопальной» электрификацией сада. Электрификация участка должна выполняться только специалистом, какой бы простой она ни казалась. Но хоть в общих чертах знать, как сделать проводку, никому не помешает, хотя бы для того, чтобы проконтролировать качество работы того же электрика — они-то тоже разные бывают. Итак, тема этой статьи — как проложить проводку в саду.

Как сделать проводку: материалы и инструменты

Для монтажа садовой электропроводки нужен стандартный набор инструмента:

  • дрель с набором сверл
  • набор отверток
  • хорошие кусачки
  • пассатижи
  • острый нож
  • молоток
  • индикатор напряжения
  • защитные перчатки

Это минимально необходимый перечень, без которого работу можно и не начинать. Если проводка будет подземной (об этом — ниже), то не обойтись еще без хорошей лопаты.

Выбор типа проводки и способы монтажа

Садовая проводка может быть наружной и скрытой. Первая еще бывает временной и стационарной, вторая чаще всего закапывается в землю. Здесь выбор зависит от возможностей и потребностей. Временная проводка годится тем, кому электричество в саду требуется крайне редко — это дешевле всего, но и наименее красиво и безопасно. Такая система просто разматывается от дома и сматывается при необходимости — никаких заморочек. Стационарная внешняя проводка монтируется для постоянного использования и ведется к местам электрификации по столбикам, деревьям и наружным стенам строений, растягивается на тросах.

Она обойдется несколько дороже (нужен лучший провод), но ее не всегда получается выполнить эстетично — здесь все зависит от планировки сада, количества точек подключения и всего подобного.

Я расскажу, как проложить проводку под землёй. Такая электрификация участка намного эффективнее и безопаснее остальных, но вам понадобится специальный дорогой кабель с усиленной изоляцией. При соединении кусков кабеля между собой изолента уже не годится — нужны специальные герметичные муфты.

Как проложить проводку: очередность работ

Всю выполненную работу можно разделить на несколько этапов по последовательности.

1. Разработка проекта, в котором четко указаны все светильники, выключатели, розетки и прочее. Это наиболее важный этап, от правильности выполнения которого зависит успех всего мероприятия.

Даже если вы хотите сделать все работы сами, проект должен разработать или хотя бы одобрить хороший специалист. Например, можно заказать детальный проект электрификации сада с точными спецификациями и подробными указаниями и работать по нему, как по добротной инструкции.

2. Далее копаются траншеи, в которые согласно разработанному ранее проекту будет заложен кабель. Укладка проста, но трудоемка: кабель укладывается в траншею глубиной не менее шестидесяти сантиметров на десятисантиметровую подушку из песка.

Провода концами выводятся из-под земли к местам монтажа оборудования и подключения к основной электросети.

3. Теперь можно монтировать все светильники, розетки и прочее. Вся коммутационная арматура должна размещаться в местах, абсолютно недоступных для атмосферных осадков, даже если продавец божился, что она во влагозащитном исполнении — все равно когда-то протечет и замкнет. Знаем, проходили.

4. И только после этого нужно устанавливать защитную автоматику и подключаться к постоянной электросети. Траншеи же можно закапывать уже твердо удостоверившись в том, что все работает. Кабель засыпается песком и закрывается кирпичами, черепицей и прочими материалами, предохраняющими от механических повреждений.

Работа сделана.

Выбор и размещение розеток, светильников

В зависимости от типа проводки, светильники для подсветки участка могут быть подвесными и наземными, могут давать рассеянный и направленный свет, который будет освещать небольшую зону или все строение.

Для освещения садовых дорожек чаще всего применяются наземные светильники с мягкими, рассеивающими плафонами, именно так все сделано у меня.

С выбором светильников, розеток и выключателей проблем не возникнет — есть куча видов, главное — безопасно разместить.

Безопасность проводки

Два главных критерия безопасной проводки в саду — это хороший кабель и квалифицированный специалист, работающий с ним.

Многие надеются, что в случае сбоя цепи их защитит центральный автомат, обычно располагаемый возле счетчика. Я у себя поставил дополнительный АПП (автоматический прерыватель питания), работающий только на садовую сеть. Зачем рисковать всей техникой в доме?

Для того чтобы временно провести электричество к определенным садовым объектам, разумно будет воспользоваться готовым комплектом, который просто надо включить в электросеть. Такие комплекты также оснащаются блоком АПП, а все распределительные коробки и переключатели в них делаются водонепроницаемыми.

Вот и все. Наука нехитрая, но требующая точности исполнения и бдительности в работе, ведь обузданное электричество — благо, но когда оно «срывается с поводка», то практически всегда это плохо заканчивается.

www.diy.ru

Как проложить кабель в земле в фото

Как проложить кабель в земле в фотографиях.

Провести кабель по участку можно под землей. Это более трудозатратный процесс, но более надежный в плане сохранности — меньше шансов, что его кто-то позаимствует. Особенно актуален данный момент на дачных и садовых участках. Но прокладка кабеля в земле производится согласно определенных правил, прописанных в ПУЭ. Эти нормы и пояснения к ним и изложены дальше.

Какие кабели использовать

Если говорить о ГОСТе, то в нем сказано, что в землю необходимо укладывать бронированные кабели, покрытые сверху гидроизоляционным слоем. То есть, подземный ввод в дом от столба, при достаточно большой выделенной мощности желательно делать бронированным кабелем. Это АВБбШв (бронированный с алюминиевыми жилами и броней из двух стальных оцинкованных полос, поверх покрытых защитным слоем) или  ВБбШв (тот же, но с медными жилами), ПвБШв — тоже бронированный, но с изоляцией из сшитого полиэтилена и теми же стальными лентами в качестве брони. Подойдут ААШп, ААШв, ААБ2л, ААП2лШв, АСШл и проч. Эти виды кабельной продукции используются на землях с нормальной кислотностью.

Не предназначенные для подземной укладки кабели лучше не использовать

Прокладка кабеля в земле с повышенной химической активностью — солончаки, болота, большое количество строительного мусора, шлака — требует наличия свинцовой брони или алюминиевой оболочки. В этом случае можно использовать ААБл, ААШв, ААБ2л, АСБ, ААПл, АСПл, ААП2л, ААШп, АВБбШв, АВБбШп, АПвБбШв и другие.

Если же подключить надо небольшую дачу, в которой электроприборов всего ничего, баню, сарай или другие хозпостройки (свинарник, курятник и т.п.), использовать можно обычный кабель в ПВХ оболочке, так как он достаточно прочный и точно герметичный. Для разводки освещения на участке часто используют NYM, СИП, на несколько лет хватает ВВГ. Но эта продукция не предназначена для укладки под землей и они быстро выходят из строя.

Более серьезные кабели стоят, конечно, дороже, но служат они намного дольше. Если принять во внимание трудоемкость работ по их укладке, целесообразнее использовать специальные кабели, а это ААШв, ААШп, ААП2л, АВВГ,  ААБл, АПсВГ, АСБ,  ААПл, АПвВГ, АПВГ, АСПл и т.д.

Бронированный кабель имеет три оболочки, обычный — одну

В регионах Крайнего Севера для подземной прокладки используют специальную продукцию с повышенной стойкостью к морозам —  ПвКШп.

Основные правила и технология

Сначала необходимо разработать трассу прокладки кабеля. Понятное дело, что при прокладке по прямой его потребуется меньшее количество. Но, к сожалению, это далеко не всегда возможно. При прокладке трассы желательно избегать:

Если не удалось избежать всех сложных мест — нестрашно. В этих зонах можно уложить кабель не в землю, а в гофротрубу, трубу ПНД или в металлическую. Их и называют футлярами. При использовании нескольких кусков металлических труб подряд, их необходимо сваривать. Это делают, чтобы в местах соединения они не повредили оболочку.

Порядок и технология укладки кабеля в землю

По намеченной трассе копают траншею. Глубина ее — 70-80 см, ширина при прокладке одного кабеля — 20-30 см, при укладке двух и более, расстояние между нитками, уложенными на дне траншеи, должно быть не менее 10 см. Вот по этим критериям и определяйтесь. После того как траншея выкопана необходимо:

И последний этап — проверка электрических параметров перед подключением к нагрузке. На этом прокладка кабеля в земле завершена. Еще раз весь порядок работ можно посмотреть в видео.

Нюансы и особенности

Прокладка кабеля в земле — трудозатратный процесс. Чего только стоит выкопать траншею, да и потом таскать кабель тоже нелегко. Закапывать немного легче, но тоже не самое приятное занятие. Если через пару лет изоляция прохудится, придется все повторять снова, что мало кого обрадует. Понятное дело — лучше сделать все один раз и более надежно. Дело в том, что укладывать кабель в траншею можно без защитной оболочки. Это не будет противоречить нормативу. И если вы уложите бронированный качественный кабель, служить он будет долго.

Для большей надежности желательно кабель уложить в двустенную специальную гофру или асбоцементные трубы

Но если вы кладете обычный ВВГ или NYM, для большей надежности, лучше укладывать его в двустенном гофрошланге ДКС на всем протяжении. В нужных местах дополнительно надеваете футляры из более жестких труб или тот же ДКС но большего диаметра. Часто также используют асбоцементные или пластиковые толстостенные трубы. При такой прокладке кабеля в земле риск его преждевременного выхода из строя намного ниже — большая часть нагрузок приходится на трубы, а не на защитную оболочку и токопроводящие жилы.

У прокладки кабеля в земле в пластиковых или асбоцементных трубах, гофрошланге есть еще один плюс: велика вероятность того, что при необходимости, его заменить можно просто затянув его на место старого. Новый привязывают к старому, старый вытягивают, на его место «заползает» новый. Но это возможно далеко не всегда: со временем и труба и гофрошланг могут разрушится  — воздействие льда, нагрузок от грунта способствуют разрушению защитных оболочек.

Так может выглядеть кабель, не предназначенный для укладки в землю, через несколько лет

Из всего этого следует, что хоть нормативам не противоречит укладка кабелей в бумажной изоляции, лучше использовать изоляцию пластиковую — ПВХ или сшитый полиэтилен. Бумага, пусть и со специальными пропитками, разрушается намного быстрее полимеров, что приближает срок замены. Прокладка кабеля в земле все-таки требует значительных усилий и трудозатрат, так что лучше укладывать более долговечные материалы.

Как соединять два куска

Более надежна прокладка кабеля в земле целыми кусками — без соединений. Если один кусок нужной длины найти не удалось, для соединения выводите обе части на поверхность, поставьте герметичную монтажную коробку и в ней соединяйте проводники. Делать муфты без опыта и спецоборудования, закапывать их под землю не стоит — они быстро выйдут из строя,придется раскапывать, переделывать. А обслуживаемое соединение всегда удобно — можно если надо перезаделать контакты.

Так выглядит нормально сделанная муфта

Как ввести в дом

При вводе в дом, баню, хозпостройку, прохождение кабеля под фундаментом недопустимо. Даже если это мелкозаглубленный ленточный фундамент. Вообще, при заливкеленты, для ввода кабеля в дом, в нее замуровывают закладные. Это отрезок трубы, который на несколько сантиметров выступает за фундамент. В него просовывается кабель.

Сечение этой закладной должно быть больше в 4 раза сечения кабеля. А чтобы в оставшийся зазор не лезла живность, после укладки закладную герметизируют. Для герметизации можно воспользоваться старым дедовским методом — ветошью, намоченной в цементном молочке, или залить все монтажной пеной.

Ввод подземного силового кабеля через фундамент

Если при строительстве закладную не сделали, придется в фундаменте сверлить отверстие, вставлять и заделывать трубу. Далее вся технология такая же.

Если не предусмотрели закладную в стене или фундаменте, сверлят отверстие

В сделанное отверстие вставляют трубу, ее запенивают, в нее продевают кабель

Еще один вариант: в металлической трубе поднять кабель на некоторую высоту вдоль стены дома. Подымают обычно до той отметки, где висит вводный шкаф. На этой высоте установить закладную в стене (та же металлическая труба с теми же параметрами и правилами) и через нее завести кабель в дом. Этот способ подходит, если фундамент у вас — монолитная плита или просто не хочется нарушать монолитность ленты.

Как вводить подземный кабель в дом через стену

При использовании бронированного кабеля его броню надо заземлить. Для этого к броне приваривают/припаивать провод в оболочке, его заводят на «ноль» в щитке. Если этого не сделать, при пробое фазы, она, скорее, всего, окажется на броне. Если к броне кто-то прикоснется, в лучшем случае получит электротравму, в худшем возможен летальный исход. Если же защитная металлическая оболочка заземлена (вернее, занулена), пробой вызовет срабатывание автомата, который отключит электропитание до выявления и устранения причин.

Если кабелей несколько

Если укладывается под землю одновременно несколько кабелей, расстояние между ними должно быть не менее 10 см. Если укладывать решили в трубах иди гофрошланге, для каждого — отдельный.

Если кабелей несколько, их укладывают каждый в свою оболочку или располагают просто параллельно на расстоянии 10-15 см один от другого

Как затянуть в гофру или трубу

Есть два типа гофры для подземной укладки кабеля — с зондом и без. Проще брать с зондом. Это тонкая проволока, к которой привязывают проводку чтобы затянуть внутрь. Проволоку вытягивают, на ее место затягивается кабель. Все просто.

Прокладка кабеля в земле: гофрированная ПНД труба с зондом для более легкой протяжки

Если труба или гофра без зонда, могут возникнуть проблемы. Если кабель достаточно жесткий, его вполне можно просто заправить внутрь. Обычно это несложно, но занять может достаточно много времени.

С мягким проводником такой фокус не пройдет — он будет скручиваться и цепляться за стенки. Но и в этом случае тоже есть выход. Сначала в трубу заправляют бечевку или тонкую веревку. К ней привязывают кабель и затягивают его внутрь.

Как заправить бечевку? При помощи пылесоса. Один край бечевки хорошо фиксируете, остальное в развернутом виде, но без комков и петель укладываете в трубу. С другой стороны подключаете пылесос, закрываете второе входное отверстие. За счет создания разреженной атмосферы бечевка вылетает с другой стороны.

Прокладка кабеля под дорогой

Если трасса расположена так, что проводить ее надо под дорогой, придется брать разрешение в организации, на чьем балансе находится эта дорога. Этот пункт обязателен в населенных пунктах, так как под дорогой могут находится другие коммуникации и самовольными работами их можно повредить. Если же речь идет о даче и дачном поселке, то согласовывать надо с администрацией поселка.

Прокол под дорогой делают при помощи специального оборудования

Правила прокладки кабеля под дорогой не меняются — глубина траншеи 70-80 см, песчаная подушка и засыпка, желательна прокладка в асбоцементной трубе или двустенной гофре ДКС. В общем, отличий нет, все нормы и правила такие же.

Сложности могут возникнуть при необходимости прокладки кабеля под асфальтом. Если это солидная трасса, разрушать покрытие вам вряд ли позволят, а если позволят, то восстановление асфальта — дорогое удовольствие. В этом случае тоже есть выход — есть специальное оборудование при помощи которого делают прокол под дорогой. Услуга тоже недешевая, но стоит намного меньше затрат на восстановление асфальта.

Вам также может понравиться
Обзор Как проложить кабель в земле .

stroitelstvo21.ru
