Подключение электрический плиты к сети. Какой автомат поставить на электрическую плиту


Установка и подключение электрической плиты. Какой автомат поставить на электрическую плиту

Советы по подключению электроплиты: подключение поэтапно

Содержание:
  1. Этапы подключения электроплиты
  2. Проверка подключения
  3. Видео

Установку и подключение электроплит необходимо производить в соответствии с Правилами Устройства Электроустановок, норм технической эксплуатации жилфонда а также межотраслевых правил охраны труда при эксплуатации электроустановок, и естественно в полном соответствии с прилагаемой к электроплите заводом производителем инструкции.

При несоблюдении этих требований, любой производитель электроплиты может законно лишить Вас гарантии. Кроме того ошибки, допущенные при подключении, могут привести к пожару в следствии возгорания нагретой электропроводки.

Теперь отбросим страшные мысли о непонятных документах и детально разберёмся, как же всё-таки правильно подключить электроплиту.

Этапы подключения электроплиты

В первую очередь, прочтите инструкцию. Это необходимо для того, чтобы Вы могли точно определиться с местом и способом установки Вашей новой плиты. После извлечения плиты из упаковки её нужно внимательно осмотреть для обнаружения видимых повреждений, и проверки полноты комплектности электроплиты.

Теперь Вы должны проверить электрический щиток Вашей квартиры. Для того чтоб подключить электрическую плиту вводной кабель в Вашу квартиру должен быть медным с сечением 6 мм2 (не меньше), а вводной автомат должен быть силой 40 - 50 А, не помешала бы установка защитного устройства, рассчитанного на ток 40-50 А (ток утечки 30 mA).

К электрической плите должен проводиться отдельный провод, к нему категорически нельзя подключать какие-либо другие устройства. Данный провод  должен быть не менее 4 мм2 в сечении. Кабель должен быть трёхжильный, по одной жиле на ноль, землю и фазу. Землю и Ноль на щитке подключаете на разные колодочки - ноль на шинку, изолированную от корпуса, соединённую с нулевым выходом УЗО (защитного устройства) проводом, а земля к корпусу. Фазу необходимо подключить на автомат (номинал автомата 32 - 40 А).



Если номинал Вашего вводного автомата 40А, то автомат на плиту нужен не более 32, а если 50 ампер, то тогда можно поставить и 40 амперный. Но автомат должен быть отдельным, как и провод, и от него должна питаться только электроплита.

На другом конце провода в стенке у Вас должна стоять трех-штыревая розетка, рассчитанная на 25 - 32 А. При покупке розетки не стоит обращать внимание на большие производственные или советские чёрные розетки. В наше время во всех нормальных магазинах есть маленькие внутренние розетки. Потом собираете вилку. Для подводки от розетки к плите берете кабель 3х4 ПВС, для лучшего обеспечения обслуживания плиты лучше подключить около 2х метров кабеля.

Теперь можете соединить плиту с кабелем и включить вилку в розетку. Следует обратить внимание на цвет проводов, фаза (L) это черный или коричневый провода, ноль (N) - синий, а земля - это желто-зеленый. "Земля" должна быть подсоединена к корпусу щита, а дальше после розетки (главное не перепутать штыри) подсоединяется к корпусу электроплиты. При всех этих проверках автомат должен быть выключен!!!

Проверка подключения

Если всё готово, то можно попробовать проверить плиту с помощью тестера. В первую очередь нужно убедиться между землей и фазой отсутствует контакт, для этого выбираем на тестере режим 2 Мом. Ваш тест удался, если он показывает "бесконечность". Потом ставите тестер на 100 Ом и проверяете на КЗ между нулём и фазой, делаем это на всех режимах работы электроплиты. Показатели могут быть в рамках от 4 до 10 Ом. Возможно и больше, но не меньше.

Если у Вас правильно получился тест, то надеваете средства электрозащиты, специальные перчатки, застилаете коврик и включаете автомат (средства защиты это необходимые меры безопасности). Если вы всё подключили правильно, всё работает и нигде не дымит, то Вас можно поздравить с успешным проведением главного первого этапа.

Теперь Вы опять отключаете автомат, средства защиты можно снять, но коврик убирать пока не нужно - Вам еще раз нужно будет производить включение.

И вот наименее опасный, но не менее важный момент. Окончательно определяемся с местом установки плиты. Если она стоит именно там, где нужно, то можете считать, что установка завершена, можете идти включать автомат.

les66.ru

Можно ли от одного кабеля под электроплиту подключить две розетки, под варочную панель и духовой шкаф?

Должно выдержать.

проверить на всякий случай, если сечение провода позволяет, то можно

в принципе можно, но не желательно, т. к. варочная панель имеет мощную розетку на 32А, а вот духовой шкаф использует обычную розетку 16А. (месяц назад тянул новую проводку именно для панели - впрочем если у Вас она не 80т. р стоит, то решать Вам, или переживать, либо спать спокойно )

У меня панель Electrolux и духовка Bosch два года так работают, а до этого как ни странно тоже плита Hanza стояла, хотя это не имеет значения.

Нет, так не делают. Варочная панель вообще на отдельном автомате должна быть, и на отдельной розетке, естессно, а духовку, можно и с чемнить ещё на автомат посадить. Не слушайте тех, кто говорит обратное, т к это ваша безопасность. У вас ведь и заземления в доме нет..

Вот здесь очень подробно и граматно описано как это нужно делать. <a rel="nofollow" href="http://cs-cs.net/podklyuchenie-varochnoj-i-duxovki" target="_blank">http://cs-cs.net/podklyuchenie-varochnoj-i-duxovki</a> <img src="//otvet.imgsmail.ru/download/u_d0b411f70cb08bdb41ff2cccbfe5f914_800.jpg" alt="" data-lsrc="//otvet.imgsmail.ru/download/u_d0b411f70cb08bdb41ff2cccbfe5f914_120x120.jpg" data-big="1">

варочная панель - 7,5кВт.. духовка в среднем 2,5кВт.. Итого - 10кВт и ток - 45А в максимуме, при всех включенных нагревателях.. У вас однофазная сеть.. Если дом старый и проводка не переделывалась, то там может быть алюминий... Для такого тока алюминиевый провод должен быть сечением 10 квадратов.. для меди - 6 квадратов... Если какой-то из вышеописанных параметров у вас меньше, то эксплуатация будет происходить на ваш страх и риск и не будет безопасной..

Если проводка не менее 6 кв медь то можно а так могут возникнуть проблемы

только что делал тоже самое. была одна розетка. сечение 6мм. автомат на нее отдельный 32А. либо через клеммник кинуть 6мм и на шкаф и на панель без доп автоматов. либо через доп. автомат на 16А 2,5мм на шкаф и 6мм без доп. автомата на панель. НО. у шкафа уже был провод с вилкой, сечение меньше. Никаких пломб не было - снял заднюю крышку шкафа, открутил провод с вилкой на клеммнике шкафа и подключил на эти клеммы свой кабель 6мм. Все работает, ничего не ломается, не греется, автомат не выбивает. Надо только понимать, что не стоит включать на полную мощность и шкаф и панель одновременно - сработает автомат на 32А.

touch.otvet.mail.ru

Подключение электроплиты к однофазной и 3 фазной сети

Решение о приобретении электроплиты должно быть взвешенным и всесторонне обдуманным, так как данный электроприбор не входит в группу бытовой техники, которую можно включать в любую розетку.

Прежде всего, нужно чётко знать технические условия домашней электросети: номинальный ток вводного защитного автомата и электросчётчика.

Если окажется, что автомат на вводе не рассчитан на ток питания электроплиты, то такая покупка не будет иметь смысла – защита отключит напряжение прежде, чем плита успеет разогреться.

Перед походом в магазин необходимо узнать номинал вводного автомата, и согласно данному значению выбирать по номинальному току питания электроплиту, учитывая также энергопотребление других электроприборов в квартире.

Также следует провести мониторинг напряжения питания – если оно сильно занижено, то плита не будет разогреваться на полную силу, отчего процесс приготовление пищи будет очень затягиваться.

Расчет параметров сети

Допустим, подразумевается квартира, где сеть однофазная. Перед покупкой электроплиты необходимо будет рассчитать, какой может быть её мощность (потребляемый ток), относительно вводного автомата и остальной бытовой техники.

Поскольку значения входного номинального тока указывается не на всех электроприборах, то придётся суммировать их мощность. Начинать нужно с тех, которые вероятнее всего будут работать одновременно с электроплитой: холодильник, кондиционер, освещение.

Можно ввести правило не затевать уборку, стирку, глажку и ванные процедуры во время готовки – пылесос, стиральная машина, утюг и бойлер потребляют много электроэнергии. Суммарный потребляемый ток, потребляемый имеющейся бытовой техникой, вычисляют по формуле:

Iб.т= Pб.т/ U (А),

где Pб.т – суммарная мощность бытовых электроприборов.

Зная номинальный ток In вводного защитного автомата, нужно вычислить максимально допустимое номинальное значение тока будущей электроплиты: Iэп= In- Iб.т. Иными словами, если на вводе стоит автомат 16 А, то максимально возможная мощность плиты 3,5кВт, при условии полного отключения всех остальных электроприборов.

Если оказалось, что электроплиту подарили, не вникая в подробности энергообеспечения, то нужно будет обращаться в соответствующие инстанции для увеличения номинала вводного автомата.

Выделенная линия для электроплиты

В случае, если вводный автомат позволяет подключить приглянувшуюся в каталоге электроплиту, не стоит спешить её заказывать. Для начала, нужно решить, стоит ли покупка того, чтобы прокладывать дополнительный кабель в квартире вместе с сопутствующим электромонтажу мелким ремонтом.

Подключение электроплиты через розетку неразрывным проводом

Дело в том, что согласно требований ПУЭ и дополнительных нормативов, подключение домашних электроплит должно осуществляться отдельным, неразрывно идущим от вводного щитка кабелем, с медными жилами, у которых поперечное сечение не меньше 4-6мм².

Игнорирование данного правила может иметь печальные последствия, из-за возгорания домашней электропроводки, не выдержавшей нагрузки.

Также данная выделенная линия должна быть защищена автоматом соответственно нагрузке. Если в квартире, или частном доме имеется промежуточный щиток, то подвести питание можно к нему, при условии, что входящий в щиток кабель рассчитан на суммарные нагрузки. Выбирают сечение кабеля по мощности, или по току, исходя из таблицы:

Таблица выбора сечения провода

Судя по значениям видно, что для электроплит мощностью, ниже 7,7кВт подходит меньшее от указанного в ПУЭ значение сечения кабеля (4мм²). Но данные нормативы разрабатывались исходя из повышенных требований электробезопасности по отношению к подобным электронагревательным приборам, поэтому не стоит их игнорировать.

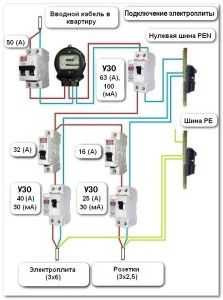

Примерная схема домашней однофазной сети должна выглядеть так:

Выбор кабеля

Очень часто можно наблюдать такую ситуацию: кабель в магазине имеет одну цену, а где-то за углом, с таким же характеристиками провода стоят вдвое дешевле.

Такая разница в цене обуславливается не особенностью менеджмента, а тем, что не сертифицированный кабель имеет отклонения по сечению токопроводящих жил, качеству металла и толщине изоляции.

Поэтому, выбирая кабель, следует проверять его сертификат качества, а имея штангенциркуль или микрометр, следует прихватить его с собой, чтобы проверить соответствие действительных диаметров жил к указанным в каталоге значениям сечения.

сертификат качества кабеля должен быть в каждом магазине

Для стационарной прокладки принимают проводку первого и второго класса, но если требуется повышенная гибкость, то класс увеличивают. Данный нюанс будет иметь значение, если электроплита будет подключаться напрямую, без розетки, и иногда плиту придётся отодвигать для генеральной уборки, ремонта стен или самого нагревательного прибора.

Для однофазной сети потребуется кабель с темя жилами, а для трехфазной с пятью, марка ВВГ или ППВ.

Кабель ВВГ 3х4

Выбор защитных устройств

Защитный автомат выбирается исходя из мощности электроплиты (подключение остальных электроприборов на данную линию крайне нежелательно). Существуют таблицы, облегчающие данный выбор:

Время-токовая характеристика автомата: B или C. Также следует применить отдельное защитное устройство (УЗО) с током утечки не больше 30 мА, и номинальным током на одну ступень выше, чем у защитного автомата.

Данная предосторожность защитит от поражения электричеством в случае поломки электроплиты и пробоя изоляции. Ради экономии места в щитке возможно применение дифавтомата, совмещающего УЗО и защитный автомат.

Способ подключения

После соблюдения вышеприведённых условий, можно решать вопрос, как подключить электроплиту. Для этой цели существует два способа – подключение через розетку, или напрямую к электропроводке.

У каждого варианта есть свои достоинства и недостатки. Прямое подключение исключает тепловыделение на контактах розетки, что повышает противопожарную безопасность, но в случае перепланировки кухни, длины (обычно 1-2м) выступающего из стены провода (укладывается в гофру) может не хватить для передислокации электроплиты.

Применение розетки улучшает мобильность и упрощает демонтаж, но потребует дополнительных затрат на покупку соединительного гибкого многожильного кабеля, наконечников для него, специфической силовой розетки и штепсельной вилки высокой надёжности.

Подключения проводов

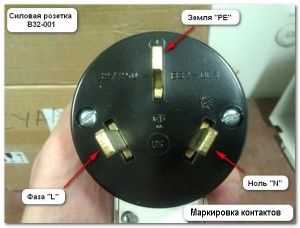

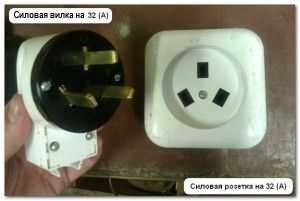

Допустим, выбран вариант с подключением через силовую розетку, способную выдержать большие нагрузки – применение обычных розеток не допускается. Штепсельное соединение (вилка и розетка) должно соответствовать расчётному току, иначе контакты будут нагреваться и подгорать.

Подключают провода к данной розетке и вилке следующим образом:

Подключение кабеля электрической плиты к однофазной сети (в черно-белом варианте)

Подключение плиты к однофазной сети в цветном варианте

Штепсельное соединение может быть другого типа, главное чтобы соответствовали контакты на розетке и вилке.

Типы штепсельных вилок

Для трехфазного подключения:

Электрическая плита, как правило, трехфазная, для её подключения в однофазную сеть входы L1, L2, L3 соединяют перемычками.

Перемычка должна идти в комплектации электроплиты, или может быть изготовлена самостоятельно из обрезка подключаемого провода. Подключение электроплиты и вилки к многожильному проводу следует делать при помощи наконечников:

При подключении напрямую к одножильному проводу наконечники не требуются. Внешний вид клемм может быть другим, но принцип сохраняется: фазный провод к перемычкам между фазами, нулевой провод N к нулевой клемме (установленную нулевую перемычку трогать нельзя), проводник PE к соответствующему контакту.

Для подключения к трехфазной сети перемычки между фазами нужно убрать и подключить каждый фазный провод к соответствующей клемме.

Очень редко бывает, что в дом заходят только две фазы. В этом случае перемычку ставят между двумя входными фазными клеммами электроплиты.

Зажимать винтовые клеммы нужно максимально надёжно, в случае плохого контакта провода будут обугливаться.

Соблюдение всех вышеприведённых рекомендаций позволит самостоятельно рассчитать параметры кабеля и защиты, сделать подключение электроплиты своими руками, а также совершить её выбор, соответственно существующим условиям сети.

Похожие статьи

infoelectrik.ru

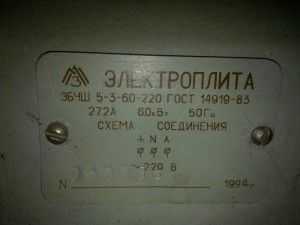

Выдержит ли проводка новую плиту

Такого стандарта нет, есть 6мм2.Длительно допуст. ток-32А. Если на вводе автомат на 32А, то можете смело пользоваться. Если превысите мощность, то защита сработает, а так одна только плита на полную мощность берет около 30А.

___Замена газовой плиты на электрическую - это сама по себе хреновая идея по множеству причин, не только по финансовым. Люди рады бы газовыми пользоваться, но в новостройках сейчас газ почти не встретить. . .Какова причина замены плиты? ___Если у вас там 6 квадратов кабель, то до него поставлен автомат 32А или меньше, смотря сколько мощности было выделено на квартиру. Поэтому в Вашей квартире автомат должен быть 25А, что автоматически исключает установку такой плиты. ___Поскольку кабель и автомат поставлены в соответствии с выбранной мощностью, то можно сказать, что она была меньше 6-ти кВт. Если даже автоматы позволят подключить плиту, то кабель будет работать на пределе, да и автомат тоже, что грозит перегревом кабеля и/или периодическими отключениями автомата. Последнее ещё более вероятно по причине, что всегда кто-то забудет, что нельзя одновременно с плитой пользоваться другими приборами. ___Медный кабель от щитка в квартире до плиты должен быть как минимум 4 квадратов, а лучше 6.

5 квадратов не бывает идет 4 а за ними 6 Основной кабель (фаза в щитке) не может быть 6 квадратов,минимум 25. Общий ввод в квартиру в хрущевке обычно 4 квдрата (20 А), бывает 2.5 (14 А) в 9-и этажных 4 или 6 (30 А) **значения токов для долговременного режима алюминиевого провода** ***в коротковременном режиме можно увеличивать нагрузку в 1.28 раз*** ****для медных проводов того-же сечения допускается нагрузка больше в 1.4 раза**** Ищите и меряйте точнее В вашем случае максимальный ток плиты 30.5 А Ввод 6 квадратов этот ток выдержит, но больше ничего не должно быть включено Мощная у вас однако печка, моя Лысьва только 5.5 кВт

Если решили ставить электро плиту, вызывай электрика желательно со своего района, который обслуживает вас, на месте все это решите, иначе все замкнет, сгорит, оставите весь дом без электричества, и влетит вам все это в копеечку.

Лучше не рискуйте выгорит подъездный щит- соседи вас съедят..

У меня с СССР к эл. плите 4мм люмишка подведена уже 30 лет . Всё сомневался, хотел поменять, но с новья в проводке все контакты перебрал и на плиту автомат заменил на 32А (а то сдуховкой комфорки не тянули) . За то у других, без профилактики, перегретые у плохо затянутых розеток провода дымятся от утюгов и тефалей . Так что если проводка была в долгой, необслуживаемой работе -- лучше медь от щитка к плите подвести из расчета на 1КВт идёт 5А .
