Как разобрать поплавковый выключатель на дренажном насосе? - Умные вопросы. Как разобрать поплавок дренажного насоса


Поплавки для насосов — устройство, виды, монтаж и изготовление

Поплавок для насоса – это важный элемент агрегата для перекачки воды. Он призван регулировать уровень жидкости в емкости и защищать насос от сухого хода. Поплавковые выключатели помогают снизить количество мусора, который попадает в систему и, тем самым, увеличить срок эксплуатации насосного оборудования.

Поплавок в устройстве насоса – описание элемента

Как дренажный, так и погружной насос поплавковый работает в условиях, при которых в жидкость может попасть мусор или она может закончиться. В первом случае фракции твердых отходов могут сильно повредить систему. С целью избежать этого, насосы оборудуются поплавками выключения, которые срабатывают при отсутствии воды или при наличии в ней большого количества мусора.

Насосы могут помещаться и работать в различных емкостях, колодцах или скважинах. В зависимости от места использования агрегата, функции поплавка могут отличаться. Тем не менее, во всех случаях к задачам поплавков относиться:

  • Регулировка работы главной помпы;
  • Регулировка работы вспомогательной помпы и повышение ее эффективности;
  • Сигнализатор уровня воды;
  • Сигнализатор перелива.

Сигнализатор уровня жидкости требуется для того, чтобы исключить использование насоса на сухом ходу. Сигнализатор перелива необходим для исключения возможности переполнения резервуара, в котором находится насос. Зачастую это приводит к короткому замыканию устройства.

Виды поплавков и их назначение

Все поплавки, которые используются в устройстве насосов, делятся на два типа:

  • Легкие – применяются в условиях работы с чистой водой для питья или бытовых нужд;
  • Тяжелые – используются в устройствах больших фекальных и дренажных насосов.

Такую классификацию поплавков следует учитывать при выборе насоса. Легкие элементы не смогут справиться с сильно загрязненной водой, а покупать агрегаты с тяжелыми поплавками для перекачки чистой воды нецелесообразно из-за их не малой стоимости.

Как подключить поплавковый выключатель к насосу?

Установка поплавка может выполняться разными способами. Перед монтажом следует убедиться, что ток, который потребляет насос, меньше максимально допустимого тока, указанного в руководстве по эксплуатации системы.

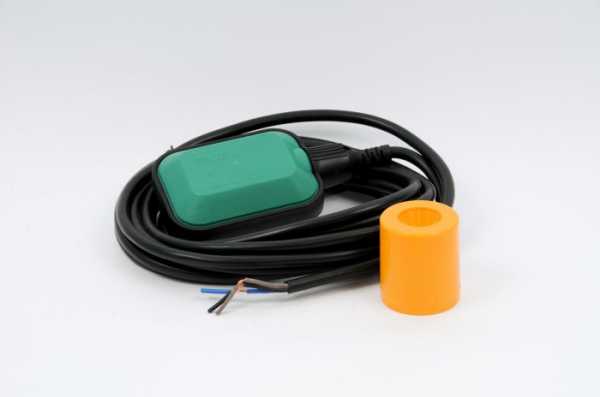

Самым простым способом установить поплавок считается метод монтажа в емкости с применением кабеля и специального грузила, которое находится в комплекте с агрегатом. Монтаж поплавка выполняется по такому алгоритму:

  1. Сначала грузило необходимо надеть на кабель и определить свободный ход поплавка;
  2. После этого грузило нужно зафиксировать на кабеле при помощи защелки;
  3. Далее потребуется зафиксировать кабель на наружной стороне емкости.

Установив элемент, следует выполнить подключение поплавкового выключателя к насосу. Перед тем, как настроить поплавок, нужно внимательно изучить схемы, идущие в комплекте с устройством.

Выполнив подключение, потребуется проверить, работает ли система. Для этого запустите насос и подождите пару часов. Если устройство стабильно выкачивает воду, значит, установка и подключение были выполнены правильно.

Обслуживание и ремонт поплавка

При условии соблюдения правил эксплуатации, поплавок для включения насоса будет работать долго и исправно. Если элемент применяется в условиях работы с чистой водой, то специального обслуживания он не требует. Если же поплавок используется при работе с грязной водой и большим количеством твердых фракций, то его, как и всю систему, необходимо промывать под струей чистой воды. Делать это необходимо не реже 1 раза в месяц. Таким образом, вы защитите деталь от прилипания к напорной трубе или к насосу.

В случае попадания воды внутрь поплавка, подгорания его контактов или нарушения целостности изоляции кабеля, все неисправные элементы нужно заменить, так как ремонту они не поддаются. Если из строя полностью вышел сам электронный поплавок, то менять его необходимо в специальных сервисных центрах.

Изготовление поплавкового выключателя своими руками

Чтобы самостоятельно сделать деталь, потребуется подготовить:

  • Шарик из металла;
  • 2 корпуса;
  • 2 небольших магнита;
  • Контактные пластины.

Пластины можно сделать из латуни или меди. Они должны находиться в разных сторонах корпуса так, чтобы шарик между ними мог замыкать контакт. Чтобы металлические полоски были более пружинистыми, их можно положить на напильник и отбить молотком.

Магниты должны поднимать шарик и держать его под углом в 65 градусов. Сам корпус можно сделать из любого материала, который не проводит электричество. Дальнейшие работы выглядят следующим образом:

  1. Сначала провода с сечением не более 2 мм припаиваются к контактам;
  2. Далее провода нужно заизолировать и поместить в корпус;
  3. Также необходимо тщательно заизолировать внутреннюю часть корпуса;
  4. В полость поплавка потребуется залить монтажную пену и заизолировать внешнюю сторону корпуса;
  5. После этого в торцах корпуса нужно установить петли и подключить шнур.

Изготовленный поплавок прослужит достаточно долго, и вы сэкономите немалые деньги на покупке оборудования.

Похожие записи

comments powered by HyperComments

sadovij-pomoshnik.ru

гудит, не качает, не включается

Содержание

Хороший хозяйственник дачного участка или владелец частного дома хотя бы один сталкивался с проблемой откачивания воды. Такая неприятность могла произойти в следствии затопления подвальных помещений после обильных дождей или таяния снега, необходимости откачки воды из бассейна на даче или частного дома, колодца или канализационного отстойника.

Для этих целей понадобится дренажный насос. Ответственные владельцы такого оборудования стараются следить за техническим состоянием и вовремя проводить ремонт дренажного насоса, чтобы избежать поломок насосного агрегата в неподходящий момент и чтобы он смог включаться как надо.

Дренажный насос: предназначение

Под дренажным подразумевается насос, который предназначается для откачивания (дренажа) какой-либо жидкости или обеспечения работы канализации в нормальном режиме. Часто путают дренажный насос с фекальным. Это происходит по незнанию. Ведь при одинаковом принципе работы и назначению они похожи, но жидкости, которые они перекачивают разные.

Дренажный насос Гардена классик

Применение фекального насоса возможно для откачивания жидкости с примесями диаметром до 8 мм. Для предотвращения попадания во внутрь рабочей камеры лишних примесей устанавливают измельчитель. Возможность измельчения и удаления 98% мусора позволяет проводить крайне редко ремонт агрегата.

Дренажный насос не имеет измельчителя в своей компоновке. В защитных целях его оборудуют сетчатым фильтром, который собирает более крупные частицы примесей размером до 10 мм. Работа дренажного насоса осуществляется подачей жидкости при помощи крыльчатки, а так же других элементов системы. После этого жидкость, которая была нагнетенная насосом из емкости или источника воды, попадает в шланг. Освобожденное место внутри корпуса занимает новая жидкость, которая поступает из отверстия входа.к меню ↑

Основные поломки и неисправности дренажных насосов

Рассмотрим основные проблемы, с которыми связан ремонт дренажного насоса и которые встречаются чаще всего:

  • происходит гудение насоса, но при этом он не качает воду;
  • при включении агрегата выбивает автоматический выключатель сети или вылетают пробки;
  • сильная вибрация или перегрев;
  • слабое давление жидкости на выходе;
  • поломка реле давления или гидравлического аккумулятора;
  • размораживание агрегата.

к меню ↑

Гудит насос без создания давления жидкости

Часто встречается проблема, когда не качает дренажный насос, но при этом продолжает гудеть. В таком случае может создаваться слабое давление жидкости или вовсе отсутствовать.

Устройство дренажного насоса

Наиболее часто встречаемыми причинами почему насос гудит, но не качает воду являются:

  • малый уровень перекачиваемой жидкости;
  • межвитковое замыкание электродвигателя;
  • поломка по механической части;
  • проблемы, возникшие с воздушным клапаном.

Расположение дренажного насоса в водной среде обязательно, так как они считаются погружным насосным оборудованием. Для предотвращения использования дренажного агрегата без жидкости (в сухую), на него устанавливают дополнительную защиту в виде поплавкового выключателя. Поплавковый выключатель способен автоматически отключить агрегат если появился недостаточные уровень перекачиваемой жидкости.

Такое отключение возможно благодаря шарику, который расположен внутри поплавка. При смене уровня воды он меняет местоположение в поплавке и замыкает или размыкает контакты в электрической цепи. Иногда случается так, что двигатель гудит или работает, но при этом не выполняется перекачка жидкости. Такое связано с режимом кавитации. Кавитация возникает если у оборудования чрезмерная мощность, в связи с чем вода не всегда успевает просачиваться через лопасти крыльчатки. Для решения такой ситуации насос следует опустить поглубже.

Отсутствие движения у электродвигателя может быть связано с межвитковым замыканием. Эту электрическую поломку можно выявить если выполнить включение двигателя и он начнет гудеть, а при этом будет греться кабель питания. Межвитковое замыкание, в основном, происходит в связи с работой оборудования в сухой среде. Ведь охлаждение двигателя выполняется перекачиваемой водой. Без воды двигатель работает на холостом ходу и перегревается, чем вызывает нарушение изоляции его обмотки.

Сгоревшая обмотка насоса

Механическая неисправность проявляется при работе двигателя. Если он включается, но не крутится и гудит. Такое может случится при поломке лопастей рабочего колеса. Отломанные его части могут заклинить вращающийся вал. Или же при заклинивании вала может нарушиться работоспособность системы подшипников.

Все это при такой долговременной работе еще приведет к межвитковому замыканию и тогда придется выполнять ремонт дренажного насоса. Для того, чтобы убедиться в данной поломке, потребуется отключить питание и достать оборудование из водной среды. После этого необходимо прокрутить крыльчатку на валу. Если прокрутить крыльчатку не удается, то придется разбирать аппарат.

На некоторые насосы для дренажа устанавливают специальные клапана, которые спускают воздух. Расположенный в клапане шарик часто залипает. Это происходит при работе аппарата в сложной среде и попадании воды с примесями во внутрь агрегата. Залипание шарика нарушает постоянный отвод накапливающегося воздуха и двигатель начинает работать на холостом ходу. Для восстановления работоспособности иногда достаточно дать насосу поработать в чистой воде. Отверстие клапана немного очищается от налипшей грязи и налета.

При включении электродвигателя может выключаться автоматический выключатель или перегорают предохранители на пробках и плавиться кабель, питающий насос. Это происходит при заклинивании вала в подшипниках или при сгорании электродвигателя. Если сгорел электродвигатель, будет слышен характерный горелый запах.

Ремонт поплавкового выключателя

Произойти такое могло, когда было сделано неправильное подключение аппарата, выбрана не та сеть питания — 380 В вместо 220 В. Самому лучше не разбирать насос в этом случае, так как его все-равно придется относить дренажный насос в ремонт в сервисную мастерскую для дальнейшей перемотки обмоток якоря. Для убеждения в неисправности обмоток можно замерить их сопротивление изоляции.

Минимальное сопротивление изоляции для включения в работу агрегата должно составлять 0,2 МОм.

Как уже говорилось выше некоторые модели дренажников оснащаются термореле, которые отключают аппарат при перегреве. При его отсутствии приходится внимательно следить, что бы насос не находился длительное время вне перекачиваемой жидкости в рабочем состоянии. При длительной работе в сухую корпус аппарата будет перегреваться, что повлечет за собой смещение, закрепленного с помощью эпоксидного клея, магнита, который, в свою очередь, может заклинить перекачивающий поршень.

После отслоения магнита может начаться внутренняя вибрация и пойдет цепная реакция о насосу, что в итоге выводит из строя всю механику и электронику. В следствии этого весь аппарат становится грудой металлолома. Специалисты считают, что в большинстве случаев после таких поломок ремонт для дренажного насоса будет экономически не выгодным.

При своевременном обнаружении данного дефекта следует обратиться в сервисный центр. Там проведут соответствующие диагностики оборудования, заменят нарушенные детали и установят на место сам магнит. Самостоятельный ремонт может повлечь за собой череду неправильных действий, что скажется на работоспособности.

Ремонт насоса Джилекс

Сначала разбирается аппарат полностью и достается аккуратно магнит. После этого нанесите на корпус и магнит продольные насечки для лучшего сцепления. После чего наносится стекольный герметик или новый эпоксидный клей, замена поизносившихся деталей и сборка насоса в обратном порядке.

Дренажники, как поверхностные так и погружные, обладают поломкой в виде слабого давления на выходе. Существует несколько причин такой поломки:

Наиболее часто засоряется фильтр. Давление перекачиваемой жидкости через рукав (шланг) может резко упасть или прекратиться совсем. Основными симптомами этого являются перегрев мотора или перегруженная работа устройства и сильный его шум.У поверхностных станции при изнашивании повреждается рукав или ослабляется хомут, который затягивает крепление на рукав.

Это способствует подсасыванию ненужного воздуха в насосную систему и теряется способность поднимать воду с источника. Решение у этой проблемы простое — потребуется осмотреть все соединения на трубах и стяжных хомутах.

Бывает, что все вроде в порядке. В этом случае может быть малый ход у вибратора. Для устранения этой неисправности разбирается устройство и подлаживается дополнительная шайба вибрационный шток. Подкладка одной шайбы не всегда помогает. Может потребоваться еще несколько таких же, что определяется методом подбора. Уплотнители и мембраны должны обязательно находится в целостности и без повреждений.к меню ↑

Ремонт дренажного насоса (видео)

к меню ↑

Ремонт дренажных насосов

Перечисленные выше неисправности для дренажного насоса не всегда можно устранить самостоятельно. Самостоятельно можно закрепить ослабший амортизатор, освободить или заменить поплавок, устранить механические повреждения, который повлекли за собой заклинивание крыльчатки, выполнить замену питающего кабеля.

Самое простое из всего этого будет закрепление амортизатора. Для этого потребуется разобрать корпус устройства и затянуть разболтавшиеся гайки на крепежных болтах. Обязательно необходимо законтрить верхнюю гайку, чтобы не было дальнейшего разболчивания. Для замены кабеля питания потребуется некоторое время. Замена конденсатора возможна в некоторых моделях дренажников.

Остальные неисправности практически не возможно устранить без привлечения сервисных мастерских. Например, при оборванном штоке проще и порой дешевле приобрести новое оборудование, чем выполнить разборку и попытаться ремонтировать. Замена клапана — сложная и нерентабельная затея для самостоятельного решения проблемы. Замена сгоревшей обмотки должна выполняться в специализированных мастерских.

Разборка дренажного насоса Беламос DWP CS

к меню ↑

Наиболее частые причины поломок

При возникновении необходимости ремонта насосного оборудования необходимо выяснить вероятную причину его поломки, которыми часто являются:

  1. Несоблюдения сроков периодического осмотра и ремонта оборудования.
  2. Эксплуатация оборудования выполнялась неправильно. При эксплуатации устройства превышались его рабочие параметры.
  3. Перекачиваемая жидкость содержит твердые примеси больших размеров нежели требуется.
  4. Длительное использование насоса в сухом режиме.
  5. Монтаж оборудования был выполнен неправильно или не качественно.
  6. Выведен со строя гидроаккумулятор, реле, отсутствует фильтр.

При появлении первых намеков на поломку следует немедленно проверить следующие узлы устройства:Идеальное расстояние между электромагнитными катушками и поршнем нужно выставить от 0,4 до 0,5 см. При несоблюдении этих расстояний будет происходить биение катушек при слишком большом промежутке и перегреваться мотор при малом.

Осушение водоема дренажным насосом

Поршень не должен иметь механических повреждений и дефектов, его состояние должно быть эластичное. Закрывающий входные отверстия клапан должен иметь зазор между корпусом от 0,7 до 0,8 мм. Воздух должен проходить свободно при вдувании на стороне забора. Часто случается, что плохая работа насоса не связана с его поломкой. Могут быть перепады электроэнергии в сети.

Поэтому, перед тем, как начинается разборка устройства убедитесь в соответствие сетевого напряжения, которое должно составлять 220-240 В. Следует отметить, что для долговременной и надежной работы насосного оборудования необходимо своевременно проводить технический осмотр и обслуживание устройства и следовать правилам технической эксплуатации.

 Главная страница » Насосы

byreniepro.ru

Как разобрать поплавковый выключатель на дренажном насосе?

Каждую весну, когда подымается уровень грунтовых вод, я включают насос для откачки воды из колодца, примерно на месяц! В прошлом году отключил насос как обычно в конце мая. Несколько дней назад решил запустить насос, подключил питание, молчит, вытащил его из колодца, начал смотреть в чём дело и обнаружил одну странность, насос работает, всё дело в поплавка, он стал работать наоборот, в верхнем положении когда он всплывает, он должен включать насос а он теперь его выключает, а в нижнем когда надо отключать, он включает! Вобщем мозги у него перевернулась! Может кто подскажет как разобрать поплавок, что бы не изувечить его? 1 год назад от Kroppik

1 ответ

1. Я на работе распилил его (не помню, кажется ножовкой по металлу) , внутри стальной шар. 2. Продаётся этот выключатель с проводом. 3. Непроверенная идея-примотать изолентой провод к выключателю, чтобы он другой стороной всплывал, если он чётко работает наоборот. 1 год назад от Пёяный

Связанные вопросы

1 ответ

1 год назад от Алина Макарова

1 ответ

4 годов назад от Evgeniya

2 ответов

2 годов назад от ....

engangs.ru

поплавок для дренажного насоса, дренажный насос со встроенным поплавком, принцип работы на фото и видео

Содержание:

1. Назначение дренажных насосов 2. Принцип работы дренажных насосов 3. Дренажные насосы со встроенным поплавком 4. Как выполняется монтаж поплавка 5. Принцип работы поплавкового выключателя 6. Обслуживание и ремонт поплавковых выключателей

Применяют дренажный насос с встроенным поплавком для монтажа в колодцах, баках, накопительных конструкциях, резервуарах и прочих местах, где собираются жидкости и стоки. В одной емкости можно установить несколько поплавков, если каждый из них предназначается для выполнения разных функций. Это может быть устройство управления насосом, датчик уровня или перелива жидкости. Их использование позволяет защитить насосное оборудование, когда оно входит в режим «сухого хода», а также предохранит от перелива в случае наполнения емкости.

Назначение дренажных насосов

Дренажные насосы беспоплавковые являются необходимым агрегатом для использования на приусадебных участках и дачах – они избавляют их владельцев от многих проблем, связанных с излишками стоков и грунтовых вод. Устройства применяют для отвода атмосферных осадков, выкачки талой воды из погребов, колодцев, подвалов, канав и рвов. Читайте также: "Дренажный насос для колодца: как выбрать".

Также безпоплавковый насос задействуют для откачивания воды из бассейнов, искусственных водоемов, котлованов. Существуют модели, конструкционное решение которых позволяет выкачивать грязную воду (подробнее: "Дренажный насос для грязной воды - какой лучше, поверхностный или погружной"). Средний по мощности дренажный насос способен за минуту откачать около 180 литров воды. Производительность агрегата снижается в процессе погружения и удаления его расположения от места выкачки. К сожалению, большинство моделей дренажных насосов не предназначается для работы с горячей водой.

Принцип работы дренажных насосов

Конструкция дренажного агрегата предусматривает наличие двух труб:
  • входной – через нее происходит засасывание жидкости из заполненной емкости;
  • выходной – посредством ее вода отводится за пределы земельного участка. Нельзя, чтобы жидкость попала в двигатель, поскольку по этой причине прибор может поломаться. Насос должен перекачивать стоки быстрее, чем их уровень в котловане поднимается.

К системе канализации дренажные насосы подсоединяют с помощью патрубков. По этой причине при монтаже агрегата необходимо знать точные (до миллиметра) параметры канализационной трубы. Основное преимущество, которым обладают безпоплавковые дренажные агрегаты, это мобильность – оборудование перемещают в любое место, где его требуется использовать.

Дренажные насосы со встроенным поплавком

Чтобы защитить насосный аппарат используют поплавковые устройства, стоимость которых вполне оправдана с учетом тех преимуществ, которые они предоставляют.

Поплавок для дренажного насоса с выключателем бывает двух видов:

  • легким – он предназначается в системах водоснабжения и водоотведения;
  • тяжелым – такие устройства используют для перекачки дождевых осадков, канализационных и дренажных стоков (прочитайте также: "Система сбора дождевой воды - варианты устройства"). Поплавковый выключатель (см. фото) представляет собой плавающее устройство, находящееся в пластиковой коробке, внутри ее находятся следующие элементы:
  • электрический переключатель – от него отходит кабель с тремя разноцветными проводками, один из которых общий провод и два от нормально открытого и закрытого контактов переключателя;
  • стальной шарик – осуществляет в цепи замыкание или размыкание контактов в случае изменения положения поплавка.
  Принцип работы дренажного насоса с поплавком заключается в следующем. Если поплавок имеет нижнее положение, замыкается цепь с проводком общим и нормально открытым. Когда поплавок находится вверху, замыкаются контакты общего и нормально закрытого проводков. Не используемый в данный момент провод, согласно схеме, нужно заизолировать.  Приобретая дренажный насос с поплавковым выключателем, прежде всего, обращают внимание на то, чтобы пластиковая коробочка была герметично закрытой, а кабель – влагостойким.  При изготовлении устройства кабельный вывод герметизируют специальным уплотнением. Когда нужно снять механические напряжения в кабеле, пользуются особым приспособлением, которое входит в комплект поставки поплавкового выключателя.

Полость для вхождения кабеля изолируют и наполняют полимерной смолой, исключающей попадание влаги внутрь. Материал, используемый в изготовлении корпуса, отличается хорошей термостойкостью. Оболочку кабеля изготавливают из термопластичной резины, и это делает поплавковый выключатель стойким к воздействию спиртов, бензина, мочевой кислоты, жидких масел и прочих вредных веществ. На поверхности корпуса из пластика нет пор, и поэтому к нему не прилипают загрязнения.

Как выполняется монтаж поплавка

Когда устанавливается дренажный насос с поплавковым выключателем, порядок монтажа устройства начинают с того, что проверяют величину тока, потребляемую агрегатом. Она должна быть меньше максимально допустимой, которую указывают в инструкции по эксплуатации поплавка.

Проще и быстрее всего будет выполнить монтаж непосредственно в емкости.

Для этого используют поплавок с кабелем и грузик, идущий в комплекте:

  • последнее изделие надевают на кабель и опытным методом определяют параметры свободного хода поплавка;
  • грузик фиксируют на кабеле при помощи защелки;
  • кабель надежно крепят снаружи емкости;
  • к насосу подключают поплавковый выключатель.
Монтаж поплавка на подводящем кабеле разрешается выполнять только тогда, когда отсутствует опасность, что он может зависнуть или зацепиться внутри емкости.

В том случае, если в одном резервуаре размещены несколько поплавков, их помещают на специальную штангу, в качестве которой используют кусок пластиковой трубы и только потом прикрепляют.

Для этого необходимо данные устройства:

  • выставить;
  • отрегулировать;
  • разместить по всей штанге так, чтобы они не мешали один другому и правильно выполняли свои функции;
  • идущие от поплавковых выключателей кабели крепят с помощью хомутов к штанге. Как это выглядит видно на фото.
Когда задействуют дренажный насос с поплавком, количество этих устройств зависит от типа, к которому они относятся и используемых пультов управления. Также число поплавковых выключателей выбирают, исходя из того, сколько решено установить дренажных аппаратов и защитных элементов. Бывают случаи, когда для качественной работы поплавков потребуется использовать несколько штанг.   Количество поплавковых выключателей и место их монтажа определяют на основании проектного решения или непосредственно в процессе выполнения монтажа.

Принцип работы поплавкового выключателя

  Как же работает поплавковый выключатель при наполнении и опорожнении емкости?

Осуществляется такой процесс следующим образом:

  • дренажный насос со встроенным поплавком при наполнении резервуара отключает выключатель при всплытии, когда заполняемая емкость станет полной. При опускании на дно устройство включится при пустом баке;
  • автоматическая станция водоснабжения будет включена, когда поплавковый выключатель окажется на поверхности, а резервуар станет заполненным. Станцию устройство отключит, когда поплавок опустится на дно, а емкость станет пустой;
  • выключатель подаст команду на закрытие клапана или задвижки с сервоприводом в случае поднятия на поверхность. В этом случае резервуар наполнится. При опускании на дно откроется клапан или щеколда, и емкость станет пустой.
При использовании в канализационной системе поплавок включит фекальный дренажный насос, если всплывет на поверхность, поскольку колодец заполнен и выключит агрегат, опустившись на дно, так как резервуар опустеет (прочитайте также: "Дренажно-фекальный насос - виды и отличия").

Допускается подключение двух насосов на один поплавок. В результате один агрегат станет наполнять емкость, если он находится в нижнем положении (при этом другой прибор не работает). В верхнем положении поплавка функционирует второй насос, выкачивающий жидкость, а оборудование, наполняющее резервуар, в этом случае выключено. Правда, следует отметить, что подобная технология использования поплавкового выключателя является малоэффективной.

Обслуживание и ремонт поплавковых выключателей

В скором времени ремонт поплавка дренажного насоса не потребуется, если выполняются правила его эксплуатации. Когда поплавковый выключатель задействуют в канализационных ямах, его нужно не реже раза в месяц промывать от загрязнений при помощи струи под давлением. Если подгорели контакты, внутрь поплавка попала вода или повреждена изоляция устройство не подлежит ремонту. Читайте также: "Ремонт дренажного насоса своими руками - советы и способы".

kanalizaciyadoma.com

схема, фото, видео пошаговая инструкция

Быстро решать вопросы, связанные с избытком или недостатком воды в частном доме или на даче помогает дренажный насос. Доступная цена делает его востребованным в различных ситуациях, от затопления подвала весенними паводками до необходимости орошения приусадебного участка. Со всеми этими задачами аппарат справляется в полной мере, поэтому его поломка способна негативно отразиться на определенных сторонах жизнедеятельности.

Повреждение дренажного насоса

Выйти из строя может оборудование, бесперебойно проработавшее много лет и купленное относительно недавно. Стоит учесть, что в большинстве случаев события, которые повлекли потерю работоспособности, связаны с неправильной эксплуатацией или безграмотным монтажом агрегата в систему водоснабжения.

Устройство прибора

Часто встречаются такие события:

  • дренажник опускается на недостаточную глубину для эффективного водозабора;
  • в рабочую полость попало большое количество воздуха;
  • заглубление заборной зоны насоса осуществлено не в полной мере.

Провести визуальный контроль этих недочетов можно даже при беглом визуальном контроле, поэтому пренебрегать данным фактором нельзя.

Перед тем, как разобрать водяной насос, стоит предварительно в обязательном порядке отключать аппаратуру от электросети.

Нередкими являются случаи, когда при использовании оборудования происходит несоблюдение рекомендаций производителя. Важные эксплуатационные характеристики указаны в паспорте к гидравлическому прибору. Превышение нагрузок неминуемо в скором времени выведет насос из строя.

К таким базовым параметрам, приводящим к поломкам, относятся следующие значения:

  • работа в электросетях с нестабильными значениями напряжения или силы тока;
  • перекачка дренажным насосом чрезвычайно загрязненной жидкости, твердые частицы в которой превышают допустимые габариты паспортного значения;
  • эксплуатация на глубинах, превышающих максимально допустимые параметры;
  • превышение допустимого непрерывного периода работы.

Упредить подобные проблемы можно с помощью установки надежного стабилизатора, монтажа фильтров от загрязнения, а также соблюдения норм, указанных в сопроводительной инструкции.

Нельзя допускать работу дренажника вхолостую. Это приведет к перегреву аппарата и полному выходу из строя.

С этой статьей читают: Типичные поломки дренажных насосов – не запускается электродвигатель, не качает воду и другие

Восстановление поплавковых элементов

Выходом из ситуации является применение дренажного насоса с поплавковым выключателем. Подобная автоматика должна вовремя отключать электричество, не допуская «сухого» хода.

Все дренажные насосы оборудованы поплавковой системой

Если оборудование не подвергается регулярному визуальному контролю, профилактическому обслуживанию в виде очистки, а также эксплуатируется в неприспособленной для его работы агрессивной среде, то это быстро приведет к снижению эффективности, уменьшению КПД аппарата, а в итоге к выходу из строя.

Встроенный выключатель поплавковый для насоса в агрегатах, которые эксплуатируются для водоснабжения очень редко выходит из строя. Из-за чистоты жидкости его корпус не нуждается в профилактике. Если же дренажник с поплавком работает в условиях канализации, то проводится регулярная чистка поплавкового выключателя не реже 1 раза в 3-4 недели. Достаточно опустить его герметичный корпус под струю с высоким давлением.

При сгорании контактов во время разгерметизации устройства или проблем с кабелем, необходимо провести полную замену поплавкового выключателя для насоса.

Исправление неполадок

Определенные поломки насосов удастся исправить собственными руками. В большинстве случаев такой ремонт сводится к чистке какого-то узла, замене легко демонтируемого элемента или проведению несложных восстановительных операций. Перед тем, как разбирать насос водяной, стоит провести визуальную диагностику.

Наиболее популярными работами, которые проводят с дренажными насосами различных модификаций, являются следующие действия:

  • восстановление электрокабеля;
  • замена пускового конденсатора;
  • демонтаж выработанной крыльчатки и монтаж новой;
  • установка нового поплавочного выключателя;
  • подстройка амортизатора;
  • удаление скопившейся грязи из проходных каналов.

С поврежденным металлическим или пластиковым корпусом, поломанным клапаном либо перегоревшей обмоткой необходимо обратиться в специализированный сервисный центр. В некоторых случаях наиболее целесообразным вариантом будет покупка нового насоса.

Проблемный кабель

Электрическим элементом системы, который находится в зоне риска в связи с интенсивной эксплуатацией, является электрокабель. Расположенные медные провода под надежной изоляцией при частых перегибах разрываются, при этом электропитание не поступает на двигатель насоса.

Чаще всего разрыв происходит около вилки включения, а также при «входе» шнура в корпус аппарата. В ревом случае можно обрезать проблемное место с вилкой, а на конце повесить новую, надежно затянув крепежные болтики.

При обрыве кабеля около корпуса, понадобится больше терпения и времени для восстановления. Насос должен быть сухим и чистым при проведении ремонтных работ с ним. Заранее стоит побеспокоиться о наличии фигурных отверток, в трехлепестковой форма или прочих конфигурациях.

Раскрутив крепеж, медленными движениями раскачиваем крышку, чтобы вынимать ее из технологических пазов. Освободив доступ для демонтажа кабеля, проводим его замену на работоспособный кабель и собираем конструкцию.

Вода перестала подаваться

Бывают ситуации, когда насос работает таким образом, что жидкость подается небольшими порциями либо полностью не идет. Вероятнее всего произошли следующие негативные события:

  • произошел засор магистральной трубы, который можно решить обыкновенной чисткой проходного отверстия;
  • рабочее колесо повреждено механическим способом (поломаны лопасти или деформирована основа) либо произошел износ наружных его поверхностей;
  • у воды повысилась вязкость за счет чрезмерного количества засорения и наличия твердых частиц в объеме;
  • при снижении мощности могут появиться характерные звуки, которые появились вследствие поломки подшипникового механизма.

Сразу разбирать насос не стоит, первыми действиями должна стать очистка корпуса и зоны фильтра от возможного засорения.

С этой статьей читают: Почему насос работает, но не качает воду

Профилактика и обслуживание

Причин выхода из строя оборудования, по сути, всего две – нарушение правил эксплуатации и естественный износ. И для того, чтобы продлить срок службы прибора, необходимо. В первую очередь, следовать рекомендациям производителя. Одной из основных является расположение прибора таким образом, чтобы всасывающий элемент не прилегал вплотную к основанию накопителя и не цеплял частицы фракций.

Ежегодно следует проверять целостность кабеля и внутренних элементов, по возможности разбирая корпус насоса до основания.

Не менее 4-5 раз в год следует чистить агрегат в целях профилактики засорения.

Не используйте дренажный насос в качестве фекального, у них различный функционал и устройство. но самое главное в дренажном отсутствует измельчитель, который дробит крупные фракции и не позволяет прибору выйти из строя преждевременно.

ВИДЕО: Ремонт дренажного насоса

www.portaltepla.ru

Устройство поплавка дренажного насоса - блог компании Сантехника-онлайн

Устройство поплавка дренажного насоса

Нет сухому ходу!

Поплавковый выключатель или, проще говоря, поплавок выполняет контролирующую функцию – при определенном уровне воды он включает или выключает насос. Фактически, поплавок – это защита от «сухого хода». Используется этот элемент для того, чтобы автоматизировать работу электрических насосов как в системах водоснабжения, так и канализации. Устройство поплавка дренажного насоса напрямую связано с замыканием электрической цепи. Поплавковый выключатель, как правило, имеет три провода. Один провод является общим, а два других настроены на реакцию при разных состояниях, к примеру, при опустошении резервуара замыкает электрическую цепь один провод, при переполнении – другой.

Если рассматривать устройство поплавка дренажного насоса максимально избегая детализации, то стоит описать его работу следующим образом. Сам поплавок изготовлен из легкого материала – пластика, чтобы устройство могло перемещаться в соответствии с уровнем воды. Внутри поплавка находится воздух, а сам он герметичен и, естественно, водонепроницаем. Поплавки могут быть разборными и неразборными. В любом случае необходимо следить за разгерметизацией – если это произойдет, поплавок больше не сможет выполнять свои функции, что может спровоцировать поломку насоса. Вдоль электрического кабеля выключателя перемещается груз, который задает начальную точку движения поплавка. Форма корпуса поплавка может быть практически любой – и прямоугольной, и овальной, и треугольной. Внутри корпуса есть металлический шарик, который при перемещении замыкает контакт (здесь стоит вспомнить о проводах), также внутри установлены магниты, которые притягивают шарик, чтобы не возникало микродвижений, которые могут спровоцировать размыкание контакта.

Устройство поплавка дренажного насоса практически любой модели (с автоматическим управлением, имеется в виду) очень похоже, так как там используются одинаковые элементы, без которых функционирование устройства невозможно.

Материал подготовлен компанией "Сантехника Онлайн"

29.05.2015

Возврат к списку

(Голосов: 1, Рейтинг: 3.3)

media.santehnika-online.ru

Выполняем ремонт своими руками дренажного насоса

Ремонт своими руками дренажного насоса: как сделать правильно

Устройство дренажного насоса

Ремонт дренажных насосов — это очень важное решение проблемы для длительной эксплуатации устройств в исправном состоянии. Не секрет, что этот агрегат не заменим для своих участков в период таяния снега или ливневых дождей, когда избыток воды способен немало вреда нанести постройкам, затапливая подвалы или подмывая фундамент дома.

С помощью дренажного насоса можно откачать воду из бассейна или котлована, или из любого резервуара. Как выполнить ремонт дренажного насоса своими руками предлагает познакомиться эта статья.

Какие существуют виды дренажных насосов

По своему назначению такие насосы для откачивания грязной жидкости подразделяются на:

  • Поверхностные насосы. Такого типа устройства применяются для перекачки жидкости из резервуаров небольших размеров.

Агрегат устанавливается на землю, у кромки сливной ямы. Для откачивания отходов на дно емкости опускается шланг.

При работе насоса в автоматическом режиме необходимо подвести к рычагу включения поплавковый механизм, он будет следить, какой уровнем воды в резервуаре или котловане. При подъеме стоков выше определенной отметки, поплавок вместе с ними поднимается и включает оборудование.

Такое устройство должно иметь две трубы:

  1. входную, для засасывания воды из сточной ямы;
  2. выходную, через которую жидкость выводится за ее пределы.

При работе необходимо следить, чтобы в двигатель не попала вода, что может привести к поломке аппарата. Поэтому перекачка стоков должна выполняться быстрее, чем может подниматься их уровень в котловане.

Совет: К канализационной системе насосы подводятся через патрубки. В этом случае при монтаже агрегата необходимо, чтобы диаметр канализационной трубы был известен достаточно точно, вплоть до миллиметра.

Основное преимущество поверхностных дренажных устройств – их мобильность. Устройство легко можно перенести в любое место, а пи необходимости ремонта его можно выполнить легко и быстро.

  • Погружные насосы. Такие модели чаще всего используются для очищения глубоких емкостей и при масштабных затоплениях, для устранения лишней воды. В этом случае агрегаты опускаются в емкость или котлован, откуда нужно выкачать жидкость, и засасывание воды идет через отверстия, расположенные в их днище, а не через входные шланги для дренажных насосов.

Сетчатые фильтры аппаратов защищают его от попадания в импеллер насоса камней и остальных крупных частиц.

Применение поплавка или пластикового пузыря позволяет, при определенном объеме стоков, автоматически включать погружной насос. Для предупреждения возможного замыкания, при погружении устройства в жидкость, изготовители предусмотрели качественную электроизоляцию.

Неоспоримыми преимуществами дренажного насосного оборудования для жидкости являются:

  • Универсальность.
  • Длительный срок эксплуатации.
  • Нет необходимости обязательного регулярного прохождения технического обслуживания.

При необходимости откачать или перекачать сильно загрязненную жидкость, лучше предпочитать канализационные или фекальные насосы. Они имеют специальный режущий или рубящий инструмент и могут перекачивать и перерабатывать жидкость, в которой имеются крупные бытовые отходы.

Совет: В этом случае лучше воспользоваться автоматической канализационной станцией, позволяющей ввести в эксплуатацию санузлы, у которых нет подключения к канализационным стокам общего пользования.

Устройство и принцип работы дренажных насосов

Принцип перемещения жидкости внутри агрегата

Основными элементами дренажного насоса являются:

  • Двигатель. Если цена насоса небольшая двигатель расположен во внутреннем корпусе, изготовленном из пластика.
  • Конденсаторный двигатель, имеющий термозащитный выключатель, который предотвращает перегрузку, имеют более дорогие модернизированные агрегаты. Здесь:
  1. корпуса выполнены из высокопрочного полипропилена, с армированием стекловолокном; возможно изготовление корпуса насоса из нержавеющей стали или пластика, а для корпуса двигателя и вала берется нержавейка;
  2. рабочий вал изготовлен из нержавеющей стали.
  • Корпус внутренний.
  • Корпус наружный.
  • Вал.
  • Рабочее колесо или крыльчатка, находятся на валу в наружном корпусе насоса. От конфигурации колеса зависит, какой величины частицы грязи могут пропустить насосы.

При работе насоса, водой заполняется пространство между корпусами, образуя «рубашку» охлаждения, что защищает агрегат от перегрева.

  • Для автоматического отключения и включения в работу, насосы оснащаются поплавковыми выключателями, которые контролируют уровень воды в резервуаре, обеспечивают защиту устройства от «сухого хода» и от затопления, следят за своевременным включением насоса.

Качественную, и с длительным сроком службы насоса, работу можно получить, если содержание волокнистых включений будет минимальным, а размер твердых частиц не превышает 5 мм. Чем меньше глубины монтажа, тем лучше.

Совет: Работа дренажных насосов с повышенной температурой сточных вод, ограничена определенным временем, которое указывает инструкция по эксплуатации. Это связано с тем, что охлаждение двигателя происходит при отдаче тепла в жидкость, которая перекачивается.

По каким критериям выбираются дренажные насосы

  • Учитывать тип перекачиваемой жидкости. Определить какой величины частицы он сможет без проблем перекачать.
  • Изучить основные параметры дренажного насоса, что поможет подобрать наиболее подходящую модель. К таким величинам относятся:
  1. напор. Эта величина для изделия средней производительности примерно составляет примерно от 7 до 10 метров. У высоконапорных моделях можно добиться напора более 30 метров. Показатели напора устройства будут зависеть от расстояния на которое будет подаваться жидкость;
  2. производительность. Например, для резервуара объемом 40 м3, достаточно устройства с производительностью до 10 м3/час. Для использования агрегатов в промышленных целях, потребуются модели, производительность которых 100 м3/час и даже больше;
  3. глубина погружения насоса. Максимальная его величина может варьировать от 5 до 15 метров, а минимальная составляет лишь от 0,3 до 0,9 метров.

Совет: Обязательно при работе агрегата, насосная его часть должна располагаться под водой.

Общий вид дренажного насоса показан на фото.

Дренажный насос

На продолжительность срока службы устройства оказывает непосредственное воздействие:

  • Качество применяемого материала для изготовления элементов устройства.
  • Температура перекачиваемой жидкости. Она не должна превышать +50°С.
  • Диаметр условного прохода. Этот показатель влияет на величину взвесей и твердых частиц в жидкости.
  • Наличие защиты от перегрева. Чаще всего в моделях встроены сразу два устройства:
  1. поплавковый выключатель, нужен для предотвращения перегрева двигателя;
  2. термореле, отключает питание, когда уровень воды достиг критической отметки.

Ремонт погружных насосов

Иногда возникает ситуация когда нужен ремонт насосов дренажных. В этом случае первоначально необходимо выяснить причину поломки.

Наиболее часто это могут быть:

  • Неправильная эксплуатация оборудования – превышение рабочих параметров устройства.
  • Длительный период между техническим обслуживанием.
  • Работа агрегата в «сухую». При длительном использовании его в таком режиме насос может выйти со строя.
  • Слишком больших размеров твердые включения в жидкости для откачки.
  • Не качественно произведен монтаж оборудования.

Осушение водоема дренажным насосом

  • Неисправны: реле, гидроаккумулятор, отсутствует фильтр, имеются другие производственные дефекты.

Все эти причины могут привести к быстрому износу и поломке устройства.

Если стоимость агрегата на слишком большая то можно отремонтировать дренажный насос своими руками, но только тем, кто имеет навыки обращения с подобными агрегатами.

При появлении первых признаков неправильной работы погружного насоса требуется проверить состояние и работоспособность таких элементов:

  • Поршень должен иметь эластичность, на его форме не должно быть никаких деформаций или любых механических повреждений.
  • При вдувании воздуха на стороне забора жидкости, он должен проходить свободно по обеим сторонам.
  • Между поршнем и катушками электромагнита оптимальное расстояние должно быть от 0,4 до 0,5 см. при большем промежутки катушки будут биться, при меньшем – перегреется мотор.
  • Между клапаном, который закрывает входные отверстия, и корпусом, зазор должен быть от 0,7 до 0,8 мм.

Совет: Очень часто плохая работа техники вызвана невыходом из строя каких-либо элементов, а перепадом напряжения в электросети. Поэтому перед началом разборки и началом самостоятельного ремонта погружных насосов, необходимо первоначально проверить напряжение в сети, оно должно быть 200-240В. Если здесь все нормально, можно начинать разборку, сделав предварительно на стыкуемых участках устройства специальные засечки.

Как самостоятельно выполнить ремонт дренажного насоса подробно показывает видео в этой статье. Только своевременное устранение неполадок в работе агрегата позволит эксплуатировать его долгое время без особых проблем.

По материалам сайта: http://moikolodets.ru

fix-builder.ru
