Как замерить сопротивление мультиметром – основные правила и порядок действий. Как проверить омы мультиметром


Как измерить сопротивление мультиметром – что надо знать

Есть немало ситуаций, когда будет полезно знать, как измерить сопротивление мультиметром и есть ли разница, каким устройством это лучше делать. Даже если человек не является заядлым радиолюбителем, то при домашних работах с электрикой часто возникает необходимость как минимум «прозвонить» провода – по сути, убедиться, что сопротивление провода находится в пределах допустимого.

Как мультиметр измеряет сопротивление

Принцип измерения сопротивления основан на законе Ома, который в упрощенном варианте гласит, что сопротивление проводника равно отношению напряжения на этом проводе к силе тока, которая по нему протекает. Формула выглядит как R (сопротивление) = U (напряжение) / I (сила тока). То есть, 1 Ом сопротивления говорит о том, что по проводу протекает ток номиналом в 1 Ампер и напряжением 1 Вольт.

Соответственно, при пропускании заранее измеренного тока с известным напряжением через проводник, можно вычислить его сопротивление. По сути, омметр (прибор, которым измеряют сопротивление) представляет собой источник тока и амперметр, шкала которого проградуирована в Омах.

Какой мультиметр использовать

Измерительные приборы делятся на универсальные (мультиметры) и специализированные, которые предназначены для выполнения одной операции, но проводят ее максимально быстро и точно. В мультиметре омметр является только составляющей частью прибора и его еще надо включить в соответствующий режим. Специализированные устройства, в свою очередь, также требуют некоторых навыков использования – надо знать, как их правильно подключить и интерпретировать полученные данные.

Как пользоваться аналоговым и цифровым мультиметрами – на следующем видео:

Специализированные измерительные приборы

Из закона Ома понятно, что стандартным мультиметром не получится замерить большие сопротивления, так как в качестве источника питания там используются стандартные пальчиковые, либо батарейка типа «Крона» – прибору попросту не хватит мощности.

Если часто возникает необходимость выполнить замер большого сопротивления, к примеру, изоляции, то надо приобретать мегаомметр.

В качестве источника тока он использует динамомашину или мощную батарею с повышающим трансформатором – в зависимости от класса устройства он может генерировать напряжение от 300 до 3000 Вольт.

Отсюда следует вывод, что у задачи, к примеру, как измерить мультиметром сопротивление заземления, не может быть однозначного ответа – в этом случае надо воспользоваться специализированным прибором, предназначенным именно для этой цели. Измерение проводятся по определенным правилам и применение таких устройств это удел специалистов – без профильных знаний получить правильный результат достаточно проблематично. Теоретически можно проверить у заземления сопротивление тестером, но это потребует сборки дополнительной электроцепи, для которой потребуется как минимум мощный трансформатор, наподобие такого, что используется на сварочных аппаратах.

Цифровой и аналоговый мультиметры

Внешне эти устройства легко отличить друг от друга – у цифрового данные выводятся на дисплей цифрами, а у аналогового циферблат проградуирован и на нужное значение указывает стрелка. Соответственно, цифровое устройство проще в использовании, так как сразу показывает готовое значение, а при работе с аналоговым придется еще дополнительно интерпретировать выдаваемые данные.

Дополнительно, при работе с такими устройствами, надо учитывать, что у цифрового мультиметра есть датчик разрядки источника питания – если силы тока батареи недостаточно, то он просто откажется работать.

Аналоговый же в такой ситуации ничего не скажет, а будет просто выдавать неправильные результаты.

В остальном, для бытовых целей подойдет любой мультиметр, на шкале которого указан достаточный предел измерения сопротивления.

Включение мультиметра в режим омметра и выбор пределов измерений

Управление мультиметром производится с помощью круглой поворотной ручки, вокруг которой расчерчена шкала, поделенная на секторы. Друг от друга они отделены линиями или просто надписи на них отличаются цветом. Чтобы включить мультиметр в режим омметра надо повернуть ручку в зону сектора, обозначенного значком «Ω» (омега). Цифры, которыми будет обозначаться режимы работы могут быть подписаны тремя способами:

  • Ω, kΩ – x1, x10, x100, MΩ. Обычно такие обозначения используются на аналоговых устройствах, у которых то, что показывает стрелка еще надо переводить в привычные значения. Если шкала проградуирована, к примеру, от 1 до 10, то при включении каждого из режимов отображаемый результат надо домножать на указанный коэффициент.

  • 200, 2000, 20k, 200k, 2000k. Такая запись применяется на электронных мультиметрах и показывает в каком диапазоне можно измерять сопротивление при установке переключателя в определенную позицию. Приставка «k» обозначает префикс «кило», что в единой системе измерений соответствует цифре 1000. Если выставить мультиметр на 200k и он покажет цифру 186 – это значит, что сопротивление равно 186000 Ом.
  • Ω – Если на корпусе омметра есть только такой значок, значит мультиметр способен автоматически определять диапазон. Циферблат такого устройства обычно может отображать не только цифры, но и буквы, к примеру, 15 kОм или 2 MОм.

У первых двух способов подписи шкалы есть прямая зависимость точности отображения результатов и их погрешности. Если сразу включить максимальный диапазон, то сопротивление порядка 100-200 Ом скорее всего будет показано неправильно.

Щупы прибора надо воткнуть в соответствующие гнезда – черный в «COM», а красный в то, возле которого среди других обозначений есть значок «Ω».

Прозвонка проводов – проверка целостности участка электрической цепи

Прозванивать провода мультиметром можно двумя способами, использование которых зависит от наличия в приборе звукового сигнала. Эта функция, если она есть, на разных приборах может включаться разными положениями переключателя – поэтому надо обращать внимание на значки, что нарисованы на корпусе прибора.

Зуммер показан как точка, справа от которой нарисованы три полукруга, каждый из последующих больший предыдущего. Искать такой значок надо либо отдельно, либо над самой маленькой цифрой из сопротивлений, либо возле значка диода, который отображается как стрелка на линии, острым концом упирающаяся в еще одну, перпендикулярную первой, линию.

Если включить тестер в режим прозвонки, то он будет подавать звуковой сигнал, если сопротивление измеряемого проводника будет меньше 50 Ом. В некоторых приборах это может быть 100 Ом, поэтому если нужна точность, то надо свериться с паспортом устройства.

Наглядно про прозвонку проводов на видео:

Порядок прозвонки прост и интуитивно понятен – установить переключатель напротив значка зуммера и щупами коснуться концов проводника, который надо «прозвонить»:

  • Если провод целый, то мультиметр издаст звуковой сигнал.
  • Если провод целый, но из-за его длины сопротивление больше чем то, при котором срабатывает зуммер, то на дисплее отобразится цифра, показывающая его значение.
  • Если сопротивление значительно больше чем диапазон, на который рассчитан этот режим работы, то на дисплее отобразится единица – значит надо переставить переключатель на другой режим и повторить измерение.
  • Если целостность провода нарушена, то никакой индикации не произойдет.

Если для «прозвонки» проводников используется аналоговый мультиметр без звукового сигнала, то он выставляется на минимальный диапазон измерений – если при прикосновении щупов к проводу стрелка показывает значение стремящееся к нолю, значит провод целый. То же самое касается цифровых приборов без зуммера.

Перед тем, как проверить сопротивление проводников, сначала всегда надо выполнить тест самого устройства – прикоснуться щупами друг к другу. Также надо проверить как прибор реагирует на человеческое тело – у некоторых людей достаточно низкое сопротивление и если прижимать концы провода к щупам руками, то прибор может показать что проводник целый, даже если это не так.

Проведение измерений сопротивления и какие могут возникнуть нюансы

Щупы мультиметра подключаются в те же гнезда и в целом, измерение сопротивления выполняется практически так же, как и прозвонка проводов, но так как проверить при этом надо не просто целостность проводника, то у этого процесса есть некоторые особенности.

  • Выбор границ измерений. Когда измеряемое сопротивление хотя бы примерно известно, то регулятором выставляется ближайшее большее значение (если мультиметр не определяет его автоматически). Если сопротивление точно неизвестно, то стоит начать измерения с самого большого значения, постепенно переключая мультиметр на меньшее.

  • Когда нужна точность, то обязательно надо учитывать погрешности. К примеру, если есть на резисторе указано сопротивлением 1 кОм (1000 Ом), то во-первых надо учитывать допуски для его изготовления, которые составляют 10%. Как итог – реальные цифры могут быть в диапазоне от 900 до 1100 Ом. Во-вторых – если взять тот же резистор и выставить мультиметр на максимальное значение, к примеру 2000 kОм, то прибор может показать единицу, т.е. 1000 Ом. Если после этого перевести переключатель в положение 2 kОм, то вероятнее всего прибор покажет другую – более точную цифру, к примеру, 0,97 или 1,04.
  • Если надо проверить сопротивление детали, которая впаяна в плату, то как минимум один из ее выводов надо выпаивать. В противном случае прибор покажет неправильный результат, так как с высокой долей вероятности параллельно проверяемой детали на схеме есть другие проводники.

Если проверяется элемент с несколькими выводами, то эту деталь надо полностью выпаивать из схемы.

  • Человеческое тело проводит ток и обладает определенным электрическим сопротивлением. Поэтому, как и в случае с впаянными в плату деталями, надо исключить возможность их контакта с посторонними предметами – в данном случае это руки замеряющего. В крайнем случае можно прижимать пальцами одной руки контакт к щупу, но прикасаться другой рукой ко второму категорически недопустимо – результат измерений в таком случае будет заведомо неверным.

  • В ряде случаев надо учитывать переходное сопротивление контактов – даже чистый припой или ножки неиспользованных радиодеталей со временем может покрываться оксидной пленкой, поэтому место контакта желательно хотя бы минимально зачистить или процарапать концом щупа.

Как проверить сопротивление провода наглядно показано на видео:

Как измерять сопротивление мультиметром – итоги

Управление современных цифровых мультиметров, да и большинство аналоговых, сделано максимально удобным для оператора и не требует глубоких познаний. Оно интуитивно понятно даже непрофессионалу без профильного образования – зачастую для освоения и правильного использования прибора достаточно вспомнить школьные уроки физики по построению и проверке электроцепей. Желательно при проведении измерений помнить про перечисленные выше нюансы, ведь они в любом случае «вылезут» в процессе использования мультиметра.

yaelectrik.ru

Фотомануал как измеряется сопротивление мультиметром

Одной из основных функций мультиметра является проверка сопротивления. Эта задача может появиться при ремонте автомобиля или бытовой электронике. Зная номинальные показатели резистора, лампы накаливания или иного проводника можно установить его исправность и пригодность для дальнейшей эксплуатации.

Пошаговое руководство

На всех мультиметрах имеется обязательное гнездо СОМ - в него необходимо вставить штеккер с черным щупом. На рисунках показано, где располагается это гнездо в популярных моделях:

После этого нужно найти гнездо для измерения сопротивления. обозначается оно символом VΩmA или совпадать с гнездом для измерения частоты, тогда оно обозначается VΩHz и воткнуть в него красный щуп. Для примера несколько мультиметров с разными обозначениями:



 С помощью поворотной ручки перевести мультиметр в режим измерения сопротивления. Он обозначен Ω (омега) и проверить работу прибора. Для этого нужно замкнуть щупы. Сопротивление должно составить 0,3 - 0,8 Ом. Если показывает бо́льшую цифру - значит провода или щупы пришли в негодность и их нужно заменить.

Щупами или "крокодильчиками" касаемся измеряемого элемента и смотрим на экран:

На экране отображается сопротивление замкнутой цепи

Важно знать. Если при измерении сопротивления мультиметр показывает единицу в крайнем левом положении - значит цепь разомкнута. Такое же сопротивление должны показывать "пустые" щупы.

Разомкнутая цепь - единица в левом положении

Большинство мультиметров с функцией измерения сопротивления имеют несколько диапазонов чувствительности. Если вы не знаете номинального сопротивления измеряемой цепи - чувствительность можно подобрать вращением рукоятки на передней панели:

Рукояткой выставляем необходимую чувствительность

Как видно на примере выше (мультиметр DT9202A) , чувствительность можно установить в нескольких диапазонах от 200 Ом до 2 мегаОм. Просто вращайте рубильник вправо до тех пор, пока показания на табло не станут изменяться - это и будет правильно выбранный диапазон.

Важно знать. При выставлении высокой чувствительности щупы могут реагировать на прикосновение к ним пальцев. Поэтому не касайтесь металлических контактов, иначе мультиметр будет измерять сопротивление вашего тела, а не цепи.

Загрузка...

Facebook

Вконтакте

Одноклассники

Google+

Какую сумку для электроинструмента выбрать? Bosh, Matrix или Stanley? Зачем электромонтажники используют пояс для инструментов. Как подобрать детектор скрытой проводки - советы профессионалов. Подсчитываем реальную стоимость набора для электрика НЭУ-М.

electricadom.com

Как измерить сопротивление мультиметром > Практическая электроника

Как измерить сопротивление мультиметром? Да проще простого!

Про сопротивление вы уже слыхали в статье сопротивление. Про мультиметр в статье мультиметр.  Про обозначения мультиметра мы с вами разговаривали еще в статье как измерить ток и напряжение мультиметром?. Давайте научимся нехитрому ремеслу — измерять сопротивление с помощью цифрового мультика. Аналоговые мультиметры (на фото ниже), мне не очень нравятся, так как приходиться считать деления и умножать на коэффициент. Как видите на фото, для того, чтобы измерить сопротивление, нужно поставить крутилку на зеленые значки, и умножать на значение, на которое мы поставили крутилку. Согласитесь, не очень то и удобно.

Все, наверное, видели мой мультик



Как вы знаете, сопротивлением обладают все вещества на Земле, будь это медный провод или даже воздух. А вот для того, чтобы его измерить, мы воспользуемся нашим приборчиком. Из статьи как измерить ток и напряжение мультиметром? мы с вами знаем, для того, чтобы замерять сопротивление, нам нужно повернуть крутилку на «измерение сопротивления». Это весь наш верхний ряд зеленого цвета. Буковка «К» означает, что мы собираемся мерять Килоомы, а буковка «М» означает, что мы собираемся мерять Мегаомы. До буковки показан предел измерения. Если у нас горит единичка на дисплее мультика, значит переключаем крутилку на более больший предел.

               Берем  вот такой постоянный резистор

Это один из распространненых видов постоянных резисторов. 82R означает, что его сопротивление должно быть 82 Ома. Проверяем, так ли это? Для этого  прикладываем один щуп к одному концу, другой — к другому концу.

Не соврал! 0,1 Ом не в счет 🙂 Если отклонение от записи на резисторе отличается от измерения его номинала более чем на 10%, то лучше его не использовать.

Давайте замеряем переменный резистор. У переменного резистора мы можем менять сопротивление вручную. То же самое касается и подстроечных резисторов — это одна из разновидностей переменных резисторов.

Внизу мы видим надпись 47 КМ. Значит его сопротивление должно быть 47 КилоОм между двумя крайними контактами.

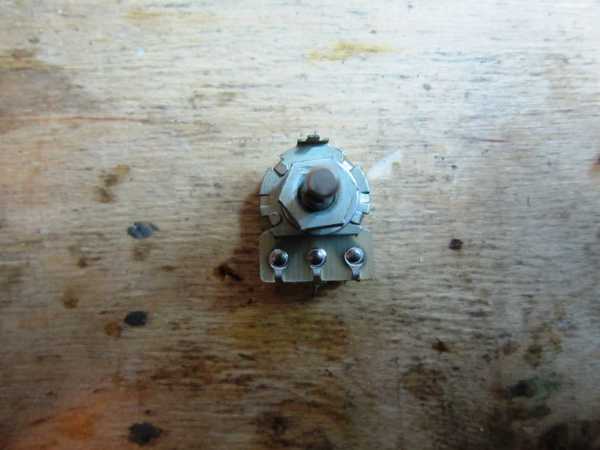

Это его вид снизу. С помощью палочки мы можем крутить его по или против часовой стрелки, тем самым меняя сопротивление между средним контактом и крайними.

А вот и его схемотехническое обозначение:

Замеряем полное сопротивление переменника. Ставим щупы по крайним контактам.

Мда… Чуточку другое сопротивление. Наш переменный резистор слишком уже староват, поэтому сопротивление уже поуменьшилось. Можно его смело выбрасывать. Но это не значит, что он нерабочий.  Для того, чтобы проверить рабочий ли он, крутим ручку переменника до упора против часовой стрелки и замеряем сопротивление между левым и серединным контактом. Должно получиться близко к нулю.

Крутим ручку по часовой стрелке, но не до конца. Замеряем снова сопротивление между серединым и  левым контактом.

Замеряем сопротивление между серединым и правым контактом.

В сумме должен получиться результат как по крайним контактам. 12,2+27,6=39,8  Почти все правильно, значит переменник у нас исправен. Некоторые переменники имеют диапазон  не от нуля, а от какого  то другого значения, например от 10 до 100 КОм и тд. Будьте бдительны, проверяя такие переменники.

Для того, чтобы  не было погрешностей, как у меня, вы должны хорошо прижимать щупы к измеряемым сопротивлениям. Лучше всего использовать щупы крокодилы.  При измерении не  беритесь за  контакты сопротивления и оголенную часть щупов  руками, так как будет очень приличная погрешность. Ваше тело  тоже обладает сопротивлением и поэтому мультик замеряет ваше сопротивление тела и резистора, что приведет к неправильному результату.

www.ruselectronic.com

Как замерить сопротивление мультиметром

Измерительный инструмент

Мультиметр – это незаменимый помощник в деятельности любого электрика. Возможности его чуть не безграничны. Помимо всего прочего, данный прибор умеет измерять сопротивление. Удивляться этому факту не стоит, поскольку инструмент оборудован встроенным омметром, при помощи которого и происходит измерение сопротивления. Так что при желании мульметр позволит измерить сопротивление таких элементов, как конденсаторы, плавкие предохранители, катушки индуктивности, трансформаторы, различные радиодетали, кабельные линии и многое другое.

1

Мультиметр – как измеряется сопротивление

Ничего сложного в том, как замерить сопротивление мультиметром, нет. В первую очередь необходимо найти раздел на самом приборе, который отвечает непосредственно за измерение сопротивления. Так как мультиметр является многофункциональным прибором, то различных панелей здесь достаточно много. На нужной нам панели имеется буква латинского алфавита "омега", которая обозначается таким значком - "Ω". Данный символ как раз обозначает сопротивление в физике.

На сегодняшний день количество мультиметров просто зашкаливает. Существуют и аналоговые модели, и цифровые, которые пришли на смену первым. В связи с разнообразием модификаций прибора, расположение панели, отвечающей за сопротивление, может отличаться. Найти ее не составит труда по значку, описанному выше. Там же обычно располагается ручной переключатель, а также шкала с указанием пределов измеряемых параметров. В зависимости от модели, может быть до 7 границ проведения замеров. Все обозначения указаны цифрами и буквами.

Мультиметры оснащаются встроенным  омметром для измерения сопротивления

Например, вы выбрали предел в 200 Ом, то на мультиметре данное значение будет отражено как число "200". Если был выбран больший предел, к примеру, 2000 Ом, то обозначение может быть как с использованием цифр, так и букв – "2000" либо "2к", что имеет одно и тоже значение. Значения, превышающие несколько миллионов, чаще всего сопровождаются буквой М, обозначающая "миллион". То есть лимит в 20 М, выбранный на панели мультиметра, говорит нам о том, что измерения будут проводиться в пределах до 20 миллионов Ом.

Чтобы лучше разобраться с тем, как проверить сопротивление при помощи мультиметра, можно привести пример. Предположим, необходимо узнать сопротивление какой-либо детали или обычной катушки. Предположительно данный параметр составляет около 1000 Ом или 1кОм. В таком случае на приборе необходимо выставить предел, превышающий ориентировочный. Поэтому требуется переключатель перевести в положение, например, "2000". Если такого нет, выбираете следующее по величине. Лишь после этого можно приступать непосредственно к измерениям.

Сами же замеры проводятся специальными щупами. Необходимо правильно вставить их в соответствующие гнезда – черный в гнездо с подписью "com", красный щуп в отверстие "V/Ω". Убедиться в том, что все подключено верно, достаточно просто. Следует всего лишь соединить щупы друг с другом и проверить экран на мультиметре. Правильно подключенные щупы покажут нулевое сопротивление.

2

Измеряемые показатели – важные особенности тестера

При измерении сопротивления важно правильно читать полученные данные. Так, если результат на табло показывает значение, которое было выставлено в качестве ограничительного предела, то возможны два варианта развития событий. Либо прибор вышел из строя, что случается очень и очень редко. Либо предел указан неправильно, и, соответственно, требуется выставить следующее по величине ограничение. Поэтому переключатель переводится на одну позицию вверх. После чего можно еще раз выполнить измерения.

Чтобы результат был максимально точен, следует быть аккуратным и осторожным при работе с тестером. Особое внимание следует уделять оголенным участкам щупов. Не следует прикасаться к ним и измеряемым механизмам одновременно. В теле человека также имеется сопротивление, поэтому прибор покажет суммарный показатель – сопротивление человека и детали. Если этого не заметить, то неправильные расчет сопротивления могут привести к очень плачевным результатам в дальнейшем.

Измеряя сопротивление тестером, необходимо принимать во внимание следующие важные особенности работы с прибором:

  • Определение сопротивления запчасти, которая впаяна в какую-либо плату, - это процесс достаточно сложный, новичкам может быть даже не под силу. Проблема заключается в том, что мультиметр будет показывать общий показатель всей платы, поскольку проверяемая деталь напрямую связана с другими элементами сети. Чтобы выполнить измерения правильно, следует отсоединить один элемент с электрической платы, то есть отпаять его.
  • Тестирование многовыводных элементов сопровождается их обязательным предварительным  демонтажом. Лишь после этого можно начинать замерять сопротивление при помощи встроенного омметра. В противном случае результат будет зафиксирован неверный.
  • Огромное значение имеют щупы, а также их целостность и исправность. Несколько абзацев выше мы рассказывали, как проверяется работоспособность прибора в целом. Соединив щупы, мы не только узнаем, работает ли тестер, но и целостность самих щупов. Так, необходимо водить одним щупом по другому, не разъединяя их. Гарантией правильных и точных измерений будет неизменный ноль на дисплее. Если же во время подобных манипуляций значение постоянно изменяется и прыгает, то со щупами имеются определенные проблемы.
  • Аккумулятор также очень важен для выполнения точных измерений. Необходимо постоянно контролировать, чтобы встроенная батарея была заряжена, причем желательно до максимума. Как показывает практика, разряженный аккумулятор приводи к тому, что измерения получаются не совсем точными. Причем погрешность увеличивается по мере уменьшения заряда в батарее.

Если вы уже знаете, как измерить сопротивление при помощи мультиметра, то должны знать об одной интересной особенности. Тестер способен измерять напряжение, силу и тока и многие другие параметры. При этом измерения начинаются с высоких показателей ограничивающего предела.

Измеряя сопротивление, важно правильно читать полученный результат

Однако в случае с сопротивлением дело обстоит совсем наоборот, поскольку мы выставляем сначала низкий предел, постепенно перемещаясь к более высоким, если табло показывает в качестве результата единицу. Причина заключается в том, что такой метод замеров позволяет постепенно продвигаться вверх по шкале лимитов, дойдя наконец до нужного ограничителя, который и выдаст нам правильный и достоверный результат.

3

Сопротивление изоляции – как измерить показатель тестером

Померить сопротивление в обычных деталях достаточно просто, если придерживаться советов и рекомендаций, приведенных выше. Отдельного упоминания заслуживает лишь изоляция кабелей. Здесь ситуация обстоит несколько иным образом, поскольку неправильные действия могут привести к трагическим последствиям. В первую очередь необходимо предупредить начинающих электриков, что проведение подобных замеров должно выполняться исключительно в теплых и обогреваемых помещениях.

Если делать это на улице в холодное время года, то велик риск появления крошечных льдинок внутри кабельной оплетки. Вода является диэлетриком, то есть ее проводимость минимальна. По этой причине измерители сопротивления не смогут определить это водяные вкрапления. К тому же после помещения кабеля с холодной улицы в теплой комнате может появиться влажность внутри проводки.

Непосредственно измерение сопротивление изоляции кабелей выполняется следующим образом. Один щуп устанавливается на конце нулевого провода, который находится в распределительном щитке. Второй же щуп накладывается на конец фазного кабеля, находящегося в том же щитке. Концы при выполнении замеров рекомендуется отсоединить от клемм. Теперь остается только найти правильный предел и узнать значение сопротивления.

Полученное значение необходимо сравнить с эталонными параметрами, приведенными в Правилах устройства электроустановок. В таблицах, приведенных в ПЭУ, указаны данные в зависимости от различных факторов, включая сечение кабеля, его марку и многое другое. Если полученное значение изоляции находится в диапазонах, предусмотренных таблицами ПЭУ, значит, целостность проводки не нарушена, соответственно, никаких проблем выявлено не было.

obustroen.ru

Как пользоваться мультиметром | Заметки электрика

Уважаемые читатели, приветствую Вас на страницах сайта http://zametkielectrika.ru.

Сегодня я написал вторую часть статьи, где мы продолжим знакомиться с тем, как пользоваться мультиметром, тестером или цешкой. Вообщем, кому как нравится.

С первой частью статьи Вы можете ознакомиться вот здесь: «Как пользоваться мультиметром (часть 1)»

Итак, поехали.



Как пользоваться мультиметром при измерении сопротивления

Внимание!!! При проверке сопротивления в цепи необходимо убедиться в отсутствии в ней напряжения.

При измерении мультиметром величины сопротивления красный измерительный щуп вставляем в гнездо «V/Ω», а черный щуп - в гнездо «com».

Переключатель мультиметра ставим в диапазон (Ω). Он специально выделен красным цветом.

Далее нужно убедиться, что прибор (мультиметр) исправен. Для этого соединяем красный и черный щупы между собой. Мультиметр покажет следующее:

Мультиметр («тестер») исправен, а значит можно проводить дальнейшие электрические измерения.

В диапазоне (Ω) существует 7 пределов измерения: 200  (Ом), 2 (кОм), 20 (кОм), 200 (кОм), 2 (МОм), 20 (МОм) и 200 (МОм). Каждое значение — это и есть максимальное значение на определенном пределе измерения. Также в этом секторе имеется функция «прозвонки» цепей и проверки диодов, но об этом чуть позже.

Чаще всего мне приходиться пользоваться мультиметром именно при измерении сопротивления цепи электропроводки или обмоток (катушек) реле.

А сейчас проведем наглядные измерения сопротивления. В качестве примера возьмем катушку от реле с неизвестным нам номиналом.

Здесь я хочу сообщить Вам о небольшой тонкости, в отличии от измерения напряжения. Дело в том, что при измерении неизвестной величины сопротивления переключатель мультиметра можно устанавливать на любой предел. Мультиметр таким образом мы не повредим.

Ставим переключатель в положение «2М», что будет соответствовать пределу измерения мультиметра от о до 2 (МОм) и подсоединяем измерительные щупы к выводам катушки.

На дисплее мультиметра мы видим вместо показаний — одни нули. Это значит, что катушка обладает некоторым сопротивлением, но мы выбрали не правильный предел измерения.

Затем устанавливаем переключатель в положение «200К», что будет соответствовать пределу измерения мультиметра от о до 200 (кОм) и подсоединяем измерительные щупы к выводам катушки.

Измеренную величину сопротивления катушки смотрим на дисплее мультиметра («тестера»). Сопротивление катушки составляет 00,4 (кОм). Перед значением стоит один нолик, поэтому можно уменьшить предел еще на одну ступень.

Переключатель мультиметра устанавливаем на предел «20К», что будет соответствовать пределу измерения мультиметра от о до 20 (кОм), и снова проводим измерение. Сейчас на экране мультиметра мы видим величину сопротивления нашей катушки, которое составляет 0,63 (кОм). Это уже больше похоже на правду.

Если есть желание, то можно попробовать снизить предел измерений до «2К», что будет соответствовать пределу измерения мультиметра от о до 2 (кОм) и снова провести измерение сопротивления катушки.

На экране мультиметра мы видим еще более точное значение сопротивления катушки, которое составляет 0,649 (кОм).

На этом останавливаться не будем и попробуем снизить предел до «200», что будет соответствовать пределу измерения мультиметра от о до 200 (Ом). В этом случае мы увидим на экране цифру «1». Это значит, что сопротивление катушки больше, чем установленный предел, либо в проводе катушке обрыв.

Еще несколько слов хотел упомянуть про режим «прозвонки». В этом режиме  при сопротивлении в цепи менее 70 (Ом) слышен звуковой сигнал. Очень удобная функция.

P.S. На этом вторую часть статьи о том, как пользоваться мультиметром я завершаю. Продолжение читайте в 3 части. Подписывайтесь на новые статьи и не пропускайте новые выпуски. Если материал этой статьи был Вам полезен и интересен, то поделитесь им с друзьями. Спасибо.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

zametkielectrika.ru

Сопротивление электрическое – как измерять омметром, мультиметром или тестером

Омметр – это измерительный прибор, служащий для определения величины сопротивления в электрических цепях. Сопротивление измеряется в Омах и обозначается латинской буквой R. О том, что такое Ом в популярной форме изложено в статье сайта «Закон силы тока».

Структурная схема и обозначение на схемах Омметра

Измерительный прибор Омметр структурно представляет собой стрелочный или цифровой индикатор с последовательно включенной батарейкой или источником питания, как показано на фотографии.

Функцию измерения сопротивления имеют все комбинированные приборы – стрелочные тестеры и цифровые мультиметры.

На практике, прибор, который измеряет только сопротивление, используется для особых случаев, например, для измерения сопротивления изоляции при повышенном напряжении, сопротивления заземляющего контура или как образцовый, служащий для поверки других омметров боше низкой точности.

На электрических измерительных схемах омметр обозначается греческой буквой омега заключенной в окружность, как показано на фотографии.

Подготовка Омметра для измерений

Ремонт электропроводки, электротехнических и радиотехнических изделий заключается в проверке целостности проводов и в поиске нарушения контакта в их соединениях.

В одних случаях сопротивление должно быть равно бесконечности, например сопротивление изоляции. А в других – равно нулю, например сопротивление проводов и их соединений. А в некоторых случаях равно определенной величине, например сопротивление нити накала лампочки или нагревательного элемента.

Внимание! Измерять сопротивление цепей, во избежание выхода из строя Омметра, допускается выполнять только при полном их обесточивании. Необходимо вынуть вилку из розетки или вынуть батарейки из отсека. Если в схеме есть электролитические конденсаторы большей емкости, то их необходимо разрядить, закоротив выводы конденсатора через сопротивление номиналом около 100 кОм на несколько секунд.

Как и при измерениях напряжения, перед измерением сопротивления, необходимо подготовить прибор. Для этого нужно установить переключатель прибора в положение, соответствующее минимальному измерению величины сопротивления.

Перед измерениями следует проверить работоспособность прибора, так как могут быть плохими элементы питания и Омметр может не работать. Для этого нужно соединить между собой концы щупов.

У тестера стрелка при этом должна установиться точно на нулевую отметку, если не установилась, то можно покрутить ручку «Уст. 0». Если не получится, надо заменить батарейки.

Для прозвонки электрических цепей, например, при проверке электрической лампочки накаливания, можно пользоваться прибором, у которого сели батарейки и стрелка не устанавливается на 0, но хоть немного реагирует при соединении щупов. Судить о целостности цепи будет возможно по факту отклонения стрелки. Цифровые приборы должны тоже показывать нулевые показания, возможно отклонение в десятых долях омов, за счет сопротивления щупов и переходного сопротивления в контактах подключения их к клеммам прибора.

При разомкнутых концах щупов, стрелка тестера должна установиться в точку, обозначенную на шкале ∞, а в цифровых приборах, мигать перегрузка или высвечиваться цифра 1 на индикаторе с левой стороны.

Омметр готов к работе. Если прикоснуться концами щупов к проводнику, то в случае его целостности, прибор покажет нулевое сопротивление, в противном случае, показания не изменятся.

В дорогих моделях мультиметров есть функция прозвонки цепей со звуковой индикацией, обозначенная в секторе измерения сопротивлений символом диода. Она очень удобна при прозвонке низкоомных цепей, например проводов кабеля витых пар для Интернета или бытовой электропроводки. Если провод цел, то прозвонка сопровождается звуковым сигналом, что освобождает от необходимости считывать показания с индикатора мультиметра.

Примеры из практики измерения сопротивления изделий

Теоретически обычно все понятно, однако на практике часто возникают вопросы, на которые лучше всего помогут ответить примеры проверки омметром наиболее часто встречающихся изделий.

Проверка ламп накаливания

Перестала светить лампочка накаливания в светильнике или в автомобильных бортовых приборах, как узнать причину? Неисправен может быть выключатель, электрический патрон или электропроводка. С помощью тестера легко проверяется любая лампа накаливания из домашнего светильника или фары автомобиля, нити накала ламп дневного света и энергосберегающих ламп. Для проверки достаточно установить переключатель прибора в положение измерения минимального сопротивления и прикоснуться концами щупов к выводам цоколя лампочки.

Сопротивление нити накала лампочки составило 51 Ом, что свидетельствует о ее исправности. Если бы нить была в обрыве, то прибор показал бы бесконечное сопротивление. Сопротивление галогенной лампочки на 220 В мощностью 50 ватт при свечении составляет около 968 Ом, автомобильной лампочки на 12 вольт мощностью 100 ватт, около 1,44 Ом.

Стоит заметить, что сопротивление нити лампы накаливания в холодном состоянии (когда лампочке не горит) в несколько раз меньше, чем в разогретом. Это связано с физическим свойством вольфрама. Его сопротивление с разогревом нелинейно возрастает. Поэтому лампы накаливания, как правило, перегорают в момент включения.

К сожалению светодиодные и энергосберегающие лампы без разборки мультиметром не проверить, так как питающее напряжение с выводов цоколя подается на диодный мост драйвера.

С помощью онлайн калькулятора вы можете самостоятельно рассчитать сопротивление любой лампочки накаливания или нагревательного элемента, например, ТЭНа, электрического паяльника.

Проверка звуковоспроизводящих наушников

Бывает у наушников в одном из излучателей, или в обоих сразу, звук искажаться, периодически исчезает или отсутствует. Тут возможны два варианта, либо неисправны наушники, или устройство, с которого поступает сигнал. С помощью омметра легко проверить, в чем причина и локализовать место неисправности.

Для проверки наушников нужно подсоединить концы щупов к их разъему. Обычно наушники подключаются к аппаратуре с помощью разъема типа Джек 3,5 мм, показанному на фотографии.

Одним концом щупа прикасаются к общему выводу, а вторым по очереди к выводам правого и левого каналов. Сопротивление должно быть одинаковым и составлять около 40 Ом. Обычно в паспорте на наушники сопротивление указывается.

Если сопротивление каналов сильно отличается, то возможно в проводах имеется короткое замыкание или обрыв провода. Убедиться в этом легко, достаточно концы щупов подсоединить к выводам правого и левого каналов. Сопротивление должно быть в два раза больше, чем одного наушника, то есть уже 80 Ом. Практически измеряется суммарное сопротивление последовательно включенных излучателей.

Если сопротивление при шевелении проводников во время измерений изменяется, значит, провод в каком-то месте перетертый. Обычно провода перетираются в местах выхода из Джека или излучателей.

Для локализации места обрыва провода нужно во время измерений, изгибать провод локально, зафиксировав остальную его часть. По нестабильности показаний омметра вы определите место дефекта. Если у Джека, то нужно приобрести разборный разъем, откусить старый с участком плохого провода и распаять провод на контакты нового Джека.

Если обрыв находится у входа в наушники, то нужно их разобрать, удалить дефектную часть провода, зачистить концы и припаять, к тем же контактам, к которым провода были припаяны раньше. В статье сайта «Как паять паяльником» Вы можете ознакомиться об искусстве пайки.

Измерение номинала резистора (сопротивления)

Резисторы (сопротивления) широко применяются в электрических схемах. Поэтому при ремонте электронных устройств возникает необходимость проверки исправности резистора или определения его величины.

На электрических схемах резистор обозначается в виде прямоугольника, внутри которого иногда пишут римскими цифрами его мощность. I – один ватт, II – два ватта, IV – четыре ватта, V – пять ватт.

Проверить резистор (сопротивление) и определить его номинал можно с помощью мультиметра, включенного в режим измерения сопротивления. В секторе режима измерения сопротивления, предусмотрено несколько положений переключателя. Это сделано для того, чтобы повысить точность результатов измерений.

Например, положение 200 позволить измерять сопротивления величиной до 200 Ом. 2k – до 2000 Ом (до 2 кОм). 2M – до 2000000 Ом. (до 2 МОм). Буква k после цифр обозначает приставку кило – необходимость умножения числа на 1000, M обозначает Мега, и число нужно умножить на 1 000 000.

Если переключатель установить в положение 2k, то при измерении резистора номиналом 300 кОм прибор покажет перегрузку. Необходимо переключить его в положение 2М. В отличие, от измерения напряжения, в каком положении находится переключатель, не имеет значения, всегда м

ydoma.info

Как проверить мультиметром сопротивление — инструкция по проведению замеров

Для измерения резистивных (активных, омических) сопротивлений существует прибор — омметр. Принцип его работы строится на измерении силы тока в сопротивлениях, включенных последовательно, или измерении падения напряжения на резисторе.

Аналоговые приборы

Шкала аналогового прибора

Приборы со шкалой называются аналоговыми. Значение измеряемой величины в них показывает стрелочка, двигающаяся под действием магнитно-динамического механизма, на вход которого подается напряжение, преобразованное из исходного «измерительного» напряжения аналоговыми электронными схемами. Это напряжение, пропорциональное измеряемому сопротивлению, схемы логарифмизируют и масштабируют под шкалу и заданный диапазон значений.

Диапазоны переключаются обычно с помощью кругового переключателя, в котором представлены все режимы работы прибора и все диапазоны измеряемых величин. Первоначально в омметрах диапазоны задавались кнопочным переключателем или просто набором гнезд, в одно из которых и следовало вставить измерительный провод.

Аналоговый прибор Еще один аналоговый прибор

Переключение диапазонов состоит в том, что значение показания получается в результате умножения значения, на которое указывает стрелка, на масштабный коэффициент, заданный переключателем. На фото, как видим, это коэффициенты 1 (х1), на 10 (х10), 100 (х100) и так далее.

В приборах с логарифмической шкалой, когда область значений охватывает всю числовую ось — от 0 до ∞, «неправильные» значения могут быть только в случае обратной полярности — тогда стрелка попытается показать что-то за пределами шкалы левее 0. А положительные значения все должны уместиться в диапазон от 0 до ∞. Равномерная шкала же боится перегрузок. Когда она имеет значения только в интервале от 0 до какого-то Значмакс , то выход за пределы интервала может быть для прибора небезопасным. Это касается измерения токов, напряжений. Если, например, выставлен диапазон напряжений 500 вольт, а снимается напряжение с провода, где 1000 вольт, то прибор сгорит, и это в лучшем случае.

Измерение сопротивления — это фактически измерение тока или напряжения от внутреннего источника (батареи на 9 вольт), в этом случае, конечно, ничего страшного не произойдет, если будет допущена ошибка в выборе диапазона. Однако для некоторых диапазонов предусмотрено подключение внешнего источника питания, и тогда измерение должно быть проведено аккуратно с соблюдением всех требований. Логарифмическая шкала в этом случае не спасает, потому что внутренние схемы, на которые поступает измеряемая величина тока или напряжения, обладают своим диапазоном, превышение которого грозит их порчей.

Цифровой прибор отличается от аналогового тем, что показание в нем кодируется и выдается в виде дискретных цифр, как мы это записываем ручкой на бумаге: R = 530,34 Ом. Для отображения вместо шкалы в этом случае применяется цифровое табло на жидких кристаллах.

Цифровой мультиметр

Обычно такие омметры содержат в себе более «умные» программируемые схемы и могут диапазон измерений задавать себе сами, проанализировав показания измерительного датчика.

Новая модель мультиметра

Прибор, показанный на картинке, и есть такой продвинутый девайс. На нем и написано: digital multimeter, то есть цифровой мультиметр. Переключателем можно выбрать только вид измерений: микроамперы (то есть очень чувствительный амперметр), миллиамперы, вольты, омы и прозвонку диодов. Обо всем остальном прибор «догадывается» сам: по току — переменный или постоянный и по диапазонам величин. Внизу видим ограничения по току и напряжению — 600 В и 200 мА. О том, что это прибор с программным управлением, свидетельствует кнопка FUNC, нажатием которой выбирается программа обработки. Иногда встречается надпись Auto Ranging, то есть автоматический выбор диапазона.

Как измерить сопротивление мультиметром?

Когда мы что-то меряем, то обычно знаем что, чем как. Чтобы измерить сопротивление резистора мультиметром, нужно сначала подготовить резистор и прибор. А также провести настройку мультиметра.

Подготовка к измерению

Резистор должен быть выпаян из схемы — это самый лучший вариант.

Для выпаивания элемента из схемы нужно сначала обесточить ее полностью, вынуть все питающие элементы, выключить все возможные выключатели. Разрядить все конденсаторы. А потом уж выпаять и проверить сопротивление мультиметром.

Если выпаять трудно (мелкий SMD резистор, или жалко старенькую плату, радиодетали, которым не желательны излишние эксцессы и перепайки), то можно выпаять хотя бы один конец проверяемого элемента, перед тем как замерить сопротивление.

Если и это совсем не удается, тогда нужно изучить схему и разомкнуть что-то в ней так, чтобы резистор с окружающими его элементами не представляли собой каких-то параллельных участков. Таких, что если подать измерительное напряжение на резистор, то ток потечет не только через него, но и через все эти параллельные участки, портя прибору всю картину. И не только прибору — самой схеме такие «измерительные» токи, забредающие не туда, куда нужно, могут быть совсем ни к чему.

Размыкать можно микропереключатели, перемычки, микроразъемы. Можно переменный резистор, расположенный недалеко по цепи, перевести в состояние высокого сопротивления, которое по параметрам схемы и в сравнении с предполагаемым номиналом измеряемого резистора можно считать «разрывом». В крайнем случае, изучив схему, можно распаять какой-то контакт в другом, менее опасном для схемы месте, так, чтобы получился разрыв в параллельных резистору цепях. Конденсаторы все при этом считаем разрывами по постоянному току.

Такие действия следует проводить аккуратно, помечая, запоминая или записывая все внесенные вынужденно схематические изменения, которые нужно потом тщательно «отыграть» и вернуть схему к первозданному — до измерения — виду. Особенно это касается настроечных резисторов, которые пришлось «загрубить» перед тем, как проверить сопротивление. А лучше переменный резистор не трогать вообще.

Получается, это целая наука — как проверить резистор мультиметром, не выпаивая его.

Настройка прибора

Прежде всего, необходимо найти нужный сектор (Ω) и нужный диапазон на переключателе диапазонов. Диапазоны показаны отметками 200, 2к, 20к, 200к, 2М, 20М, 200М. Это показано максимальное значение сопротивления, которое можно измерить в данном диапазоне. Значки диода и звукового сигнала отмечают положение, в котором делается проверка сопротивления диода, кабеля, которое используется для прозвонки проводников и других элементов. Номинал резистора должен быть ниже указанного в отметке выбранного диапазона, но выше значения для следующего диапазона, обозначенного следующей отметкой. Например, если номинал резистора измеряется десятками мегомов, больше 20 мОм, то и нужно брать диапазон до 200 мОм, то есть повернуть дисковый переключатель до обозначения 200М. Если больше 2 мОм, но меньше 20, то выбрать диапазон, который обозначается значком 20М.

Если номинал резистора определить невозможно — старая или неизвестная система обозначений — и по схемам узнать это примерно никак нельзя, то следует померить несколько раз в диапазонах, начиная с самого грубого, 200М, и постепенно при замерах добиваться нужной точности.

Цифровой мультиметр Цифровой мультиметр

Проверка радиодеталей проводится с помощью тестера щупами, вставляемыми в отведенные для них гнезда. Имеются два провода — черный и красный. Обычно черный вставляется в гнездо COM, красный — в гнездо, где нарисовано, что мы меряем — Ω (сопротивление). Собственно говоря, полярность проводников нам безразлична. Она проявляется только когда проверяется работа диодов. При одном подключении проводников к концам диода прибор покажет разрыв, при другом — реальное сопротивление PN — перехода в прямом включении.

Перед тем как прозвонить сопротивление тестером, проверяйте его работу. Разрыв он не показывает никак, а замкнутые друг на друга щупы дают почти ноль, замыкание. Последует звуковой сигнал, и прибор покажет определенное сопротивление провода щупов — маленькое,  порядка нескольких ом.

Измерение сопротивлений

Ну вот, теперь мы готовы измерять и «прозваниваться». Осталось прикоснуться щупами к двум концам подготовленного к измерению резистора, и на табло прибора прочитываем измеренное сопротивление.

Суть показаний Прозвонка детали

Появление цифры 1 в левой стороне табло означает неверно выбранный диапазон. Прозвонка кабеля или кабельных соединений сопровождается в случае наличия соединения звуком. Что позволяет использовать мультиметр в этом случае даже не глядя на экран, вслепую.

Похожие статьи:

domelectrik.ru
