Технология монтажа поверхностного насоса: подключение к водопроводу и системам полива. Как правильно подключить насос к скважине

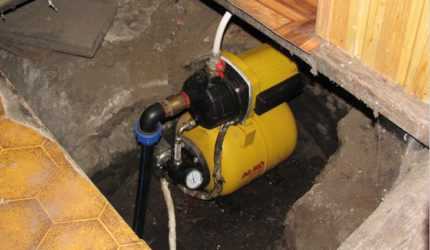

Подключение поверхностного насоса к скважине

Во время монтажа оборудования для скважин часто применяются погружные конструкции. Но нередко используютсяи поверхностные агрегаты. Описываемые конструкции не опускаются в воду, поэтому их корпус не подвергается негативному воздействию среды. Поверхностные устройства разделяются на вихревые и центробежные. Первый тип устройств используется для подъема воды с повышением давления, а вторые предназначены для подъема жидкости из неглубоких скважин. Стоит помнить, что если на участке создается артезианская скважина, стоит приобретать более дорогое и  мощное оборудование, так как поднимать воду с глубины более 20 метров способны лишь мощные агрегаты.

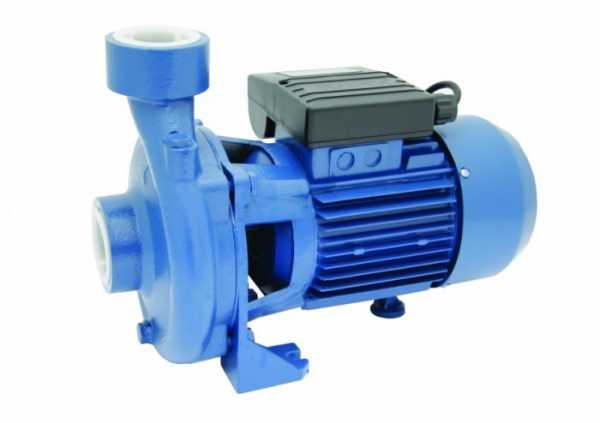

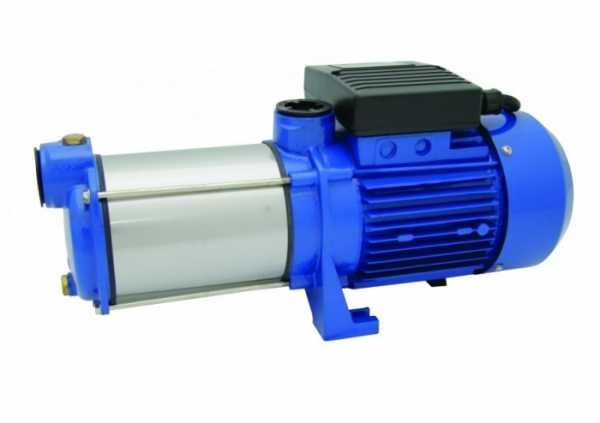

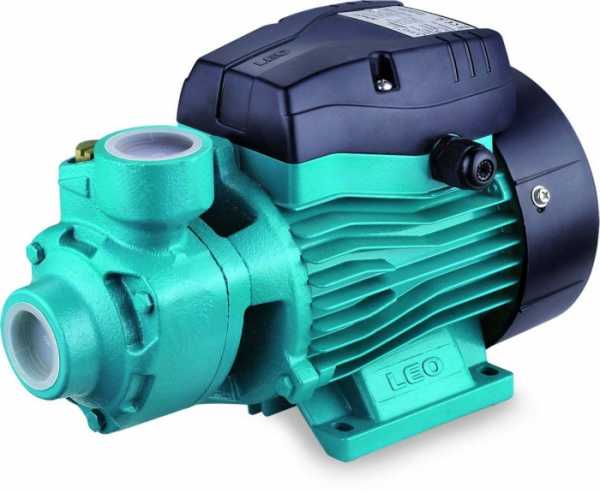

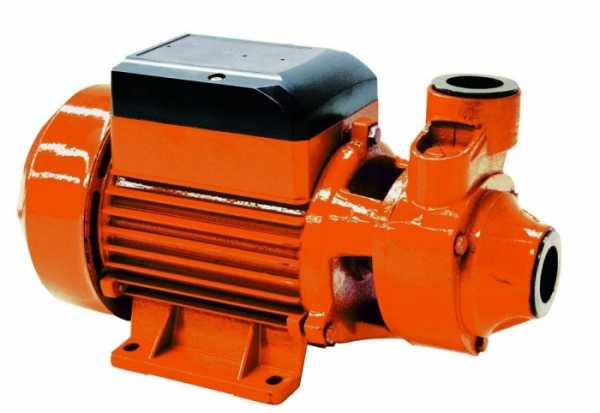

Преимущества и недостатки поверхностных механизмов

В случае, когда на участке производилось бурение неглубокой скважины, используются именно поверхностные устройства. Такие механизмы отличаются множеством преимуществ, если сравнивать их с глубинными электронасосами:

  1. Небольшой размер. Поверхностные устройства не занимают много места, поэтому для них не нудно сооружать большой и массивный фундамент.
  2. Невысокая стоимость. Стоит отметить, что для установки описываемых электронасосов используется более дешевое оборудование. Автоматические блоки управления приобретаются в готовом виде, поэтому их стоимость также является невысокой.
  3. Срок эксплуатации, равный 5 годам. Стоит отметить, что окупаются поверхностные насосы уже за 2 года использования. При соблюдении правил эксплуатации такие конструкции могут работать в течение более продолжительного промежутка времени.
  4. Установка поверхностных электронасосов происходит достаточно просто, так как для монтажа необходимо присоединить к таким устройствам трубы и кабели. С поверхностными механизмами используется аккумуляторный бак, который содержит запас воды.
  5. Описываемые устройства обеспечивают бесперебойную подачу воды при наличии на участке неглубокой скважины.
  6. Экономичность. Описываемые насосы потребляют небольшое количество электроэнергии.
  7. Возможность использовать для неглубокой скважины или колодца. Именно поэтому такие механизмы и приобретаются владельцами загородных участков. Водяной столб, поднимаемый описываемыми устройствами, может иметь высоту около 80 см. Другие типы устройств не приспособлены для работы с такими малыми объемами.
  8. Отсутствие контакта питающего кабеля с водой. Благодаря тому, что кабель не находится рядом с водой, устройство является безопасным.
  9. Автоматическое выключение. Если устройство начинает качать воздух, происходит его остановка. При этом оборудованию не наносится ущерб.
  10. Простота ремонта. Если электронасос вышел из строя, его не нужно доставать из воды, что упрощает процесс замены деталей.

К недостаткам описываемых электронасосов можно отнести возможность работы только на небольшой глубине. Также недостаток заключается в том, что для нормальной работы устройства необходимо установить специальное фильтрующее оборудование. Если этого не сделать, механизм может выйти из строя.

Перед включением поверхностного насоса стоит убедиться в том, что во время работы он не начнет перекачивать воздух. Также к недостаткам можно отнести высокий уровень шума во время работы насоса. Стоит помнить, что устанавливать поверхностные самовсасывающие насосы можно только в утепленных сооружениях.

Как выбрать

Перед выбором электронасоса для скважины на участке необходимо узнать о критериях, на основе которых стоит приобретать такие изделия. Прежде всего необходимо знать, сколько воды будет перекачиваться ежедневно. Для снабжения водой загородного дома потребуется более мощный насос, чем конструкция для водоснабжения теплицы.

Во время выбора необходимо учитывать следующие данные:

  1. Если в доме, для которого приобретается механизм, проживает 4 человека, стоит выбрать устройство, которое обеспечивает перекачивание 3 кубов воды в час. Такого объема хватает для всей семьи. Если же необходимо перекачивать воду еще и для снабжения водой теплицы и огорода, расход увеличивается вдвое.
  2. При установке поверхностного механизма для обеспечения водой таун-хауса нужно приобретать устройства, производительность которых составляет более 5 кубов.

Скважина под поверхностный насос, которая создается на участке, должна иметь глубину менее 20 метров. Если глубина больше, необходимо присмотреться к более мощным типам устройств. Обычно для скважин глубже 25 метров приобретаются центробежные насосы.

Как происходит установка

Осуществляется монтаж электронасоса достаточно просто. Для того, чтобы начать использовать устройство, необходимо только выбрать место для установки, а затем подключить трубы. Для выполнения таких работ не обязательно нанимать специалистов, но для установки насоса необходимо иметь минимальный опыт работы с сантехническим оборудованием.

Монтаж насоса происходит следующим образом:

  1. На первом этапе происходит выбор места для устанавливаемого оборудования. Лучше всего подготовить для монтажа отдельное сооружение. Расположить его стоит около колодца. Стоит помнить, что необходимо утеплить созданную конструкцию.
  2. После этого происходит создание бетонного фундамента для механизма. В основание устанавливаются металлические крепежные элементы для описываемого оборудования. Шпильки из металла позволяют нейтрализовать нагрузку, которая постоянно воздействует на конструкцию во время работы. Если не защитить оборудование, из-за вибрации оно может придти в  негодность за короткий срок. На этом же этапе и происходит установка поверхностного электронасоса.
  3. Затем происходит установка оборудования, при помощи которого осуществляется контроль над агрегатом. Многие автоматические системы являются уже настроенными и готовыми к установке. При наличии знаний можно собрать блок управления насосом по частям. Если вы не знакомы с устройством таких механизмов, собирать их самостоятельно не стоит. В состав такого блока входят датчики, а также реле управления, которые контролируют уровень воды и другие параметры. При прекращении подачи воды реле способствуют остановке насоса.
  4. На следующем этапе происходит подключение патрубка насоса к водопроводной системе. Во время подключения необходимо установить на трубопровод обратный клапан. Это устройство предотвращает переливание воды и ее слив после выключения насоса.
  5. Затем происходит установка расширительного бака. Перед началом подключения стоит проверить давление в камере. Этот показатель должен соответствовать заявленному производителем. Если же давление не совпадает, его необходимо сначала отрегулировать.
  6. На последнем этапе происходит соединение кабелей для установленного поверхностного электронасоса. При этом важно сделать выделенную линию для подачи электроэнергии.

Произведя подключение поверхностного насоса к скважине необходимо проверить его работоспособность перед тем, как включать для постоянного перекачивания воды.

Как функционируют насосы

Перед использованием насоса в расширительный бак заливается вода. Только после этого включается устройство. После того, как вода в баке будет израсходована, автоматический блок управления включит насос. После того, как вода наполнит бак до определенного уровня, произойдет автоматическое выключение.

Если на участке имеется колодец или неглубокая скважина стоит приобретать именно поверхностный насос, так как такие устройства позволяют перекачивать достаточный объем воды и при этом имеют невысокую стоимость.

bouw.ru

эл схема, фото, видео инструкция

Важным этапом в обустройстве частного дома является обеспечение постройки водопроводом. В этом процессе могут быть задействованы схемы с участием насосов различных типов. Одним из популярных вариантов разводки является применение для подачи воды поверхностного насоса для скважины.

С подачей жидкости с небольшой глубины он справляется максимально эффективно. Этому способствует достаточное количество положительных характеристик аппарата. Подключение такого насоса к скважине часто занимает меньше времени, чем работа с погружными моделями.

Применение в бытовых условиях

Тип поверхностных насосов для скважины относится к сравнительно недорогим, но при этом достаточно надежным устройствам для обеспечения водой дачного домика. Использовать данные агрегаты с глубоким забором воды не удастся в силу конструкционных особенностей, однако, поверхностные насосы для воды при вытяжке с горизонтов 7-10 метров эксплуатируются с высоким КПД.

Повысить продуктивность у поверхностных насосов удастся с помощью дополнительного узла – эжектора, встроенного в аппарат.

Поверхностные насосы для скважины на воду являются актуальными для тех домохозяйств, у которых близко расположены такие типы водоемов:

  • скважина первого водоносного горизонта;
  • бытовой колодец;
  • искусственный водоем;
  • естественный водоем.

Модели с небольшой производительностью эксплуатируются в основном в качестве оросительной техники. Чтобы запитать дом частным водопроводом, используют более мощные аппараты.

Плюсы эксплуатации

Преимущества монтажа насосов поверхностных самовсасывающих для скважины заключаются в таких качествах:

  • обеспечивается свободный доступ для настроек;
  • при необходимости легко проводить ремонт, не затрачивая усилия на демонтаж;
  • работа аппарата находится под визуальным контролем;
  • в случае замены насоса на аналог нет нужды в перестройке всей схемы водопровода.

Кроме этого, конструкция аппарата в большинстве случаев позволяет многие работы по ремонту и обслуживанию проводить самостоятельно.

ВИДЕО: Правильное обустройство водонапорной системы

Монтаж насосной станции

Эффективное автономное водоснабжение удастся получить при установке дополнительных элементов. С помощью них и насоса получится сформировать полноценный рабочий модуль – насосную станцию.

Принцип работы станции по водоснабжению дома из скважины

В обязательном порядке в схеме применяется гидравлический бак и реле давления. Электрореле в автоматическом режиме запускает и останавливает насос в следующих ситуациях:

  • уровень воды в баке опустился ниже установленной отметки;
  • емкость в достаточной степени наполнена водой.

Подобная схема подключения насосной станции к скважине позволяет исключить холостую работу гидравлического аппарата. Данное решение значительно продлевает ресурс эксплуатации поверхностного насоса.

Включение в схему гидравлического бака минимизирует влияние гидроударов, возникающих при старте прокачки, что позитивно влияет на магистральные узлы водопровода и систему в целом.

Контролировать давление в трубопроводе помогает вмонтированный в магистраль манометр. При подключении готовой насосной станции к водопроводу данный измерительный прибор практически всегда идет в комплекте с ней. Самостоятельная сборка поверхностного насоса и отдельных элементов в насосную станцию приводит в большинстве случаев к такому же результату, как и монтаж готовой станции в разработанную схему, но обходится немного дешевле.

В специализированных гидравлических аккумуляторах вмонтирована резиновая мембрана. Она поддерживает давление в системе во время закачки. При заполненной емкости резина натягивается, а во время опустошения натяг спадает.

С этой статьей читают: Насосная станция или погружной насос

Куда ставится насос

Поверхностный прибор

Нельзя пренебрегать таким важным аспектом, как выбор места для насоса. Во время данного процесса понадобится воспользоваться следующими критериями выбора:

  • максимальное сближение заборного аппарата с водой позволит обеспечить стабильность процесса подачи жидкости в систему;
  • необходимо обязательно провести укрытие насосной станции, расположив ее в отведенном помещении или бункере;
  • укрытие оснащается качественной вентиляцией, такой подход снижает риски возникновения коррозионных очагов на металлических поверхностях;
  • в бункере либо помещении формируется достаточное пространство для проведения ремонтных, наладочных или других типов работ с насосным оборудованием;
  • локализованная зона для насоса оснащается шумоизоляцией, чтобы обеспечить комфортное совмещение с жилой зоной.

Уберечь аппаратуру от негативных внешних факторов удастся при помощи установки насосной станции в таких условиях:

  • подготовленный короб из деревянных щитов;
  • выкопанная яма, обустроенная изнутри кирпичной кладкой;
  • полость с бетонными трубами;
  • строение или комната, выделенная под котельную, расположенные невдалеке от источника воды.

Необходимо обеспечить надежную защиту от перемерзания техники. Если не предполагается эксплуатировать аппаратуру в зимний период, то рекомендуется отключить насос от системы и переложить его на хранение в сухое теплое помещение.

С этой статьей читают: Установка глубинного насоса в скважину – что надо знать

Алгоритм проведения работ

Правильное подключение аппаратуры зависит от того, какая используется схема подключения насоса для скважины. В большинстве случаев используется следующая пошаговая инструкция:

  • Перед тем, как подключить насосную станцию к скважине и водопроводу, ее необходимо надежно зафиксировать крепежными шпильками или монтажными болтами. Это минимизирует влияние вибрационного эффекта.

  • На входной патрубок монтируется шланг для дренажного насоса 32 мм диаметром, имеющий с обратной стороны вмонтированный фильтр грубой очистки и обратный клапан.
  • Подающий патрубок монтируется с магистральными трубами, направленными к домостроению.
  • Гидравлическую часть с обратным клапаном заглубляют в жидкость под небольшим углом.

Подключение станции на примере насоса «Джилекс»

  • В систему заливают воду, используя для этой процедуры установленное производителями технологическое отверстие. Нельзя допускать попадания воздуха внутрь, а оставшийся воздух выдавливается объемом воды.
  • Проводится подключение напорной части, с применением разводки по домостроению. Заливную пробку завинчивают и корректируют уровень давления в гидроаккамуляторе, докачав/стравив воздух в определенной полости.
  • Если все этапы проведены правильно, то систему подключают к электричеству. Насос докачает жидкость в гидроаккумулятор и полости системы. При достижении давления в магистралях значения в 1,5-3,0 атм. происходит автоматическое выключение насоса.
  • Осуществляется контроль с помощью открытия крана в доме.

При использовании оборудования зимой его необходимо качественно утеплить

Когда давление в кране не ответствует заявленному в паспорте насосной станции или расчетному значению при самостоятельном монтаже, то потребуется провести корректировочные работы с реле.

Проверка работы системы

Перед тем, как запустить в работу только что подключенный насос, его необходимо проверить, для чего в заливное отверстие наливают воду до упора. Вода должна полностью закрыть сам насос и все магистрали. Сразу же фиксируется давление в системе и заодно гидроаккумуляторе.

Категорически запрещено запускать в работу погружной насос без воды.

Если давление ниже заявленной производителем нормы, необходимо его подкачать, после чего включить прибор в сеть. Фиксируйте показатели давления и смотрите на наличие течи. В идеале прибор должен быть сухим. Если есть протечки или неисправен сам прибор, его нужно вернуть, так как самостоятельный ремонт в период действия гарантийного срока это причина отказать в возврате товара, даже если это был заводской брак.

Если оборудование исправно, работает четко, нет протечек, можно перейти к настройке автоматики, для чего в емкость наливаете воду и наблюдаете, как насос ее откачивает и как отключается после того, как емкость опустошена. Снова набираете, после чего насос должен включиться в работу автоматически.

ВИДЕО: Установка глубинного насоса в скважину самостоятельно. Что для этого необходимо

www.portaltepla.ru

пошаговый монтаж, как опустить и установить насос

Комфортное проживание в частном доме зависит от множества факторов, и не последнюю роль здесь играет его водоснабжение. Если на участке уже есть скважина, то вопрос наполовину решен. Но для обеспечения полноценного водоснабжения потребуется подобрать подходящий насос, иначе получить воду из глубокого и узкого отверстия будет, мягко говоря, затруднительно, согласны?

На первый взгляд установка насоса в скважину кажется довольно сложной задачей. Здесь, как и в любом деле, есть ряд важных нюансов. Поэтому, прежде чем приступать к ее решению, стоит основательно подойти и изучению данного вопроса. Мы поможем вам разобраться в тонкостях монтажа насосного оборудования.

Полезные советы по монтажу поверхностных и погружных насосов изложены в данном материале. Также здесь приведены фото и видеоматериалы с советами экспертов, которые помогут лучше постичь тонкости монтажа.

Содержание статьи:

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вибрационные насосы вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Погружной центробежный насос — оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска — уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент — диаметр насоса. Он должен соответствовать размерам обсадной трубы. Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства.

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Подробнее про выбор насоса читайте в статье Как выбрать насос для скважины: рекомендации по выбору насосного оборудования.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить погружной насос в скважину, рекомендуется запастись следующими материалами:

  • хомутами для закрепления электрического кабеля на трубе;
  • обратным клапаном;
  • манометром;
  • запорным краном для водопроводной трубы;
  • стальным узлом крепления;
  • кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

Монтируют устройство следующим образом:

  1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
  2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
  3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
  4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
  5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме обратного клапана и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Монтаж погружного насоса

Погружные насосы устанавливают прямо в скважине. Для них, в отличие от поверхностных моделей, не нужно оборудовать кессон или отдельное помещение.

Сначала насос собирают и выполняют его, т.е. присоединяют к нему водоподающую трубу, электрокабель, шнур или трос и т.п. После этого насос опускают в скважину.

Шаг #1. Подготовка к монтажу оборудования

На патрубке насоса закрепляют обратный клапан, чтобы при его выключении вода оставалась в устройстве. Затем устанавливают специальный чашеобразный фильтр, предназначенный для фильтрации небольших частичек ила. За обратным клапаном устанавливают трубу или нагнетательный шланг.

На этом рисунке наглядно представлен монтаж погружного насоса в скважину, а также общая схема водоснабжения частного дома из скважины

Обратный клапан необходим, чтобы вода оставалась в водопроводной системе и после отключения насоса. Такая ситуация может привести к полной поломке оборудования. Чашеобразный фильтр защищает рабочую камеру насоса от заиливания.

Иногда обратный клапан уже предусмотрен производителем и является частью конструкции. В этом случае дополнительный клапан не понадобится.

Галерея изображений

Фото из

Подготовка насоса к установке в скважину

Узел соединения насоса с трубой

Соединения в пределах узла

Соединение узла подключения с насосом

Подсоединение узла к насосу

Крепление троса для удержания насоса

Дублирование соединений троса

Защита зажимов на тросах

В некоторых моделях для подачи воды рекомендуется использовать не пластиковые трубы, а специальный резиновый шланг. В любом случае, перед началом работ следует внимательно изучить технический паспорт изделия, а также инструкцию по его установке, приложенную производителем.

При монтаже водоподающей трубы важно проследить, чтобы она была по возможности очень ровной. Чем меньше препятствий для погружения конструкции в узкую обсадную трубу, тем лучше. Затем трубу присоединяют к соответствующему патрубку насоса.

Еще один важный момент — гидроизоляция всех соединений. В местах соединения электрокабеля помимо термоусадочных трубок дополнительно используют специальные муфты. Силовой кабель также нужно аккуратно расправить, выровнять и уложить вдоль водопроводной трубы.

После того, как водоподающая труба и кабель подключены, приступают к монтажу троса (шнура, каната), который будет удерживать устройство на нужной глубине. Трос из нержавейки продевают в предназначенные для этого проушины и закрепляют с помощью специального устройства. Затем трос так же выкладывают ровно рядом с кабелем и трубой.

Общая схема установки погружного насоса и подключения всех необходимых элементов к домовому водопроводу поможет лучше понять порядок выполнения монтажных работ

Теперь следует взять фиксирующие хомуты или специальные клипсы, и аккуратно соединить ими трос, электрический кабель и трубу. Соединение должно быть достаточно плотным, но не чрезмерно жестким. Если хомут пережмет эти конструкции слишком сильно, он может их повредить.

Шаг #2. Погружение насоса в скважину

Когда все конструкции соединены, подготовку можно считать законченной. Можно начинать установку насоса в скважину.

Сначала на обсадную трубу надевают специальную резиновую прокладку и устанавливают оголовок. Затем насос аккуратно пропускают в отверстие оголовка и начинают плавно опускать вниз.

Перед тем, как опустить погружной насос в скважину, на его корпус можно надеть специальное защитное кольцо, чтобы не повредить стены обсадной трубы. Без этой меры можно и обойтись, но действовать придется крайне осторожно и аккуратно. Движение конструкции должно быть очень плавным, хотя ее вес не так уж мал.

Между стенками обсадной трубы и насосом остается очень маленькое пространство. Поэтому опускать погружной насос в скважину следует очень осторожно

Обычно этим занимаются как минимум три человека. Двое удерживают насос на весу, а третий постепенно отпускает трос.

Насос опускают очень медленно. Ни в коем случае не следует дергать устройство за трубу или силовой кабель. Если в процессе опускания конструкция встречает препятствия, следует действовать очень осторожно.

Нужно приостановить погружение насоса и сделать несколько аккуратных вращений в обе стороны. Обычно это помогает миновать сложный участок. В крайнем случае, если это не помогло, придется вынимать насос и проверять состояние обсадной трубы.

Такую проверку лучше всего выполнить еще до начала монтажа насоса. А в процессе работ нужно внимательно следить, чтобы в скважину случайно не попали посторонние предметы, которые могут помешать свободному продвижению агрегата. Просвет между стенами трубы и насосом настолько мал, что даже обычная гайка может создать массу проблем.

Насос нужно закрепить на правильной высоте, ниже динамического уровня, чтобы устройство всегда полностью находилось в воде. Но насос не должен быть расположен слишком близко ко дну скважины. Это может привести к засасыванию насоса в ил или песок при заиливании или запесочивании скважины.

Нужно учесть и глубину, на которую рассчитана работа конкретной модели насоса. Обычные насосы, как правило, опускают на глубину -10 метров, эжекторные — на 15-20 метров, специальное оборудование рассчитано на 25-40 метров.

Обычно правильная глубина погружения насоса составляет примерно один-два метра от дна скважины, в зависимости от ее характеристик. Затем трос закрепляют на предназначенном для этого кронштейне. Обычно он расположен на внешней стороне скважинного оголовка.

Галерея изображений

Фото из

Установка погружного вибрационного насоса

Крепление электрокабеля к шлангу

Отметка на водоподающем шланге

Резиновые кольца на вибрационнике

Водоподающую трубу присоединяют к водопроводной системе дома, например, к накопительному баку или к специальному адаптеру. Выполняют подключение электропитания и проверяют работу системы. В ходе установки защитного устройства следует правильно выбрать значение тока.

Если этот момент будет упущен, прибор может перегреться. В результате нередко происходит замыкание обмотки статора. Иногда наблюдаются скачки напряжения, подаваемого на двигатель, или оно постоянно остается слишком низким. Все эти ситуации чреваты скорой поломкой прибора, в ряде случаев насос придется просто полностью заменить.

Шаг #3. Определение точки работы насоса

Во время монтажа насоса необходимо выполнить еще один важный шаг — определить характеристики работы насоса при реальной нагрузке. Сведения, указанные в паспорте устройства, на деле могут оказаться очень далекими от ожидаемых. Необходимо измерить скорость заполнения конкретного объема, т.е. рассчитать расход воды за единицу времени.

Кроме того, следует с помощью манометра определить давление, которое создается в водопроводе при работе насоса. Понадобится измерить также потребление тока во время работы прибора. Для этого к нему присоединяют специальные токопроводящие щипцы.

Перед началом монтажа следует подробно изучить инструкцию и паспорт насоса, а по его окончании — установить точку работы устройства в реальных условиях

После того, как необходимые измерения выполнены, их следует сравнить с данными изготовителя, указанными в технической документации изделия. Если окажется, что реальные показатели превышают рекомендованные производителем, следует немного прикрыть задвижку насоса.

В результате будет создано дополнительное сопротивление, которое приведет параметры устройства в норму. Таким образом выверяют и устанавливают точку работы прибора при разных режимах его работы.

Несколько полезных и важных советов

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы. Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой.

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса оголовок может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Выводы и полезное видео по теме

Практичные советы по выбору и монтажу погружного насоса содержатся в следующем видеоматериале:

А в этом видеофайле наглядно представлен еще один опыт по установке насоса:

Очень важно выполнить все операции по монтажу насосного оборудования в скважине правильно, поскольку любая небрежность может обернуться поломкой или его обрывом троса.

Бывают ситуации, когда поврежденный насос невозможно достать из выработки. Это приводит к полной потере сооружения и вызывает необходимость начинать бурение сначала. Внимание и аккуратность помогут установить насос наилучшим образом.

sovet-ingenera.com

Как выполняется подключение к скважине насоса

Организация полива поверхностным насосом

Поинтересуйтесь мнением любого человека, особенно живущего за городом, о первоочередной проблеме, которая была решена сразу. Свет, вода, отопление вот те три составляющих, возможно выполненных своими руками, чтобы радоваться прекрасным видом из окна и свежим воздухом загородного ландшафта.Привыкшие к комфорту горожане, не будут ходить с ведрами на коромысле или без него к колодцу, как деревенские жители, а будут искать решение проблемы. Подключение к скважине насоса на базе колодца или скважины является решением проблемы водоснабжения.При наличии колодца на участке оптимальным вариантом служит поверхностный насос, простой в подключении и обслуживании, цена которого может устроить многих потребителей. Насосная станция поможет обеспечить кухню, баню, огород водой из скважины.

Разделение насосов по видам и характеристикам

Насос подбирается после завершения буровых работ и получения паспорта на скважину, чтобы выбранный вид насоса соответствовал параметрам скважины. Все водяные насосы подразделяются на 2 группы, и из названия становится ясно какой, где находится.Поверхностные на поверхности, или сверху, глубинные (погружные) в глубине:

  • Поверхностные насосы на фото забирают жидкость всасыванием, и это ограничивает широту их использования в скважинах.
  • Глубина подъема воды не превышает 9 метров и должен соблюдаться плюсовой температурный режим. Воду с больших глубин эти модели не приспособлены доставить наверх.
  • Другой принцип лежит в основе погружных насосов для скважин. Они опускаются метра на 2 ниже уровня воды для выталкивания её на поверхность системой.Глубина залегания воды в скважине совершенно не имеет значения. Модели рассчитываются по высоте поднятия водяного потока. Для примера можно взять самую простую систему, которая справляется с высотой поднятия воды на 40 метров.Любой частный дом может быть полностью обеспечен такой системой, а ведь есть насосы, справляющиеся и с 80 м. высоты.

Внимание: Минусом глубинной системы является только сложность её обслуживания.

  • Тип электродвигателя и мощность модели определяет производительность системы.
  • Комплект глубинной системы должен содержать автоматику для защиты от перегрева либо сухого хода.
  • Погружные насосы подразделяются на 3 типа. Вибрационные насосы на строительном рынке представлены в достаточном количестве и с разными названиями, но предпочтение надо отдавать таким, которые имеют термовыключатель, а забор воды выполняется нижней частью.Вибрация работающего механизма провоцирует постепенное разрушение скважины. Ил может попасть в насос, важно поднять его при работающем двигателе. Минусом данных конструкций является много проблем в процессе эксплуатации.
  • Универсальной системой, как показывает видео в этой статье, признан центробежный насос для скважин. Работа основывается на движении колес и лопастей.Пространство заполняется жидкостью между лопастями, она, в свою очередь, подается наверх центробежной силой. Качество со стоимостью находятся в согласии, поэтому они востребованы потребителями.
  • Прилагаемая инструкция к модели насоса, поможет подобрать нужный тип по функциональности и остальным параметрам.
  • Владельцы дачных домиков без наличия электросетей по близости, могут приобрести систему с ручным приводом, как в народе говорят, просто поставить качок. Они бывают поршневыми и штанговыми, отличаются простотой эксплуатации, дешевой стоимостью, но для поднятия воды надо приложить физическое усилие, что относится к минусу данной системы.

Пять советов подключения насоса к скважине

Насос установлен и подключен

Для того, чтобы правильно подключить поверхностный насос к скважине, важно знать несколько нюансов и тогда насос в полной мере будет выполнять предназначенные функции.Итак:

  • Как подключить насос агидель к скважине, чтобы надолго забыть о проблемах с водоснабжением? Насос устанавливается на расстоянии максимально приближенном к скважине.Выбранное место должно быть хорошо вентилируемое и с плюсовой температурой. Насос жестко закрепляется на ровной поверхности, чтобы исключить его передвижение во время вибрации, возникающей при работе.Лучшим вариантом размещения насоса служит кессон(см.Кессон для скважины пластиковый – назначение и характеристики), специальное углубление, накрываемое крышкой, да ещё закрываемое на замок от любопытных и везде сующихся детей. Отходящие от насоса трубы к точкам разбора, закапываются в землю ниже точки промерзания, тогда зима не страшна владельцам и они не зависят от проблем центрального водопровода.Насос «Агидель М» относится к летнему варианту моделей, используется для полива газонов, грядок и водоснабжения бани. Для его установки достаточно хорошо утрамбованной, плоской и ровной площадки.
  • Заниматься подключением электрооборудования должны специалисты, но если принято решение выполнить работы самостоятельно, то ещё раз надо проверить и убедиться соответствию технических характеристик насоса и питающей сети. Запастись предохранительными автоматами, установить их, позаботиться о заземлении
  • Запуск насоса производится после заполнения корпуса водой, через отверстие вверху. Насос не запускается всухую, для продления срока эксплуатации насоса лучше не пожалеть денег и поставить специальный прибор от сухого хода.
  • К насосу подсоединяются металлопластиковые трубы с внутренним диаметром не меньшим, чем размер диаметра у патрубка насоса.

Внимание: Не используйте гибкие резиновые шланги в качестве трубопроводов, разряжение может спровоцировать их сжатие.

  • Подключение скважинного насоса выполняется после заполнения водой, обеспечения электричеством и установления трубопровода, потом производится регулировка давления в соответствии с нормативными показателями, установленными производителями и насос готов к эксплуатации.

Подключение насосов к скважине

Садоводам нужен насос с мощностью в несколько раз больше, чем 60 л/мин

Если для семьи из 4 человек хватает насоса с производительностью 60 л/мин., то садоводы-огородники должны подбирать более мощные конструкции. Правильная работа системы зависит от знаний, как надо сделать работу и, чем заняться до начала работ.Итак:

  • Решая, как подключить насос к скважине следует определиться и подобрать нужную модель для своего участка. Рынок представлен прекрасными моделями китайского производства, но не кустарного, а именно промышленного, поэтому он взят для примера.Диаметр стандартной конструкции составляет 75 мм и для вывода предусмотрена дюймовая внутренняя резьба.
  • Кроме самого насоса необходимы ещё комплектующие изделия. Насос будет находиться в подвешенном состоянии на глубине, поэтому необходима страховка.Самая надежная страховка осуществляется тросом в 3 мм, такой толщины будет достаточно.
  • Делается петля на двух зажимах. Почему именно на двух есть своя причина. Через петлю пропускается трос, который тоже зажимается.От вибрации, у одного зажима петли может открутиться гайка и петля просто развалится, тогда насос остается вообще без страховки. Страховка всегда позволит вытащить насос наружу.
  • С насосом в комплекте идет электрический кабель. Его длина вполне достаточная, чтобы соединение поднять над водой, эта программа минимум, и вывести за пределы скважины, как максимум.
  • Комплект содержит герметизирующее соединение кабеля. Оно состоит из пары рулонов изолирующей ленты, герметика и приспособления, которое профессиональные электрики называют гермоводом.Набор комплектующих изделий на этом заканчивается, далее интерес представляет труба.
  • Труба для насоса подбирается из полиэтиленов низкого давления (ПНД) и она признана идеальным изделием для данных насосов.
  • Соединение трубы с насосом производится с помощью фитинга. Муфта имеет дюймовый размер снаружи на 32, или 32 на дюйм наружная.Так как размеры соизмеримы, то выполняется накручивание муфты на насос, а дальше нет проблем для вставки трубы.
  • Как подключить поверхностный насос к скважине, здесь схема действия предельно проста и завязана с установкой обратного клапана. В насосах имеется обратный клапан, его задачей служит удержание воды на определенном уровне в момент отключения насоса и он встроен в конструкцию.Можно отметить, что насос находится в состоянии покоя больше времени, чем работающий. Включается он для подкачки воды и нагнетания в систему давления.Если попробовать сдвинуть обратный клапан с места пальцем, то можно заметить, что это пластмассовая штука болтается внутри и зарекомендовала себя, как ненадежный элемент в эксплуатации. Поэтому он всегда дублируется отдельным изделием из латуни.Итальянские производители освоили производство обратных клапанов из латуни, имеющий латунную перегородку и резиновый уплотнитель. На нем обозначено направление стрелкой.
  • Соединение двух изделий с внутренней резьбой требует ещё одного соединительного элемента с наружной резьбой – ниппель.
  • Он вкручивается в насос, на него накручивается обратный клапан, а дальше располагается фитинг для подсоединения трубы.
  • Можно констатировать, что крепление насоса произведено, труба воткнута, кабель выведен на поверхность и эти три составляющих элемента торчат из скважины.

Внимание: Для придания цивильного вида конструкции используется оголовок скважины, который при близком рассмотрении содержит все элементы для маскировки и крепления троса, кабеля, имеет отверстие с уплотнительной гайкой для трубы, что не позволяет попадать в скважину ни воде, ни воздуху.

  • Собранная конструкция опускается в скважину и на данном этапе можно проверить работу насоса. Включается и идет процесс ожидания появления воды. Вода не идет.
  • Специалисты, занимающиеся проблемой насосов, с точностью на 99,0% дают гарантию, что если бы не установили дополнительный обратный клапан, то вода пошла бы сразу, а здесь получился эффект «перевернутого стакана». Поэтому надо взять трубу и втянуть воздух из неё, чтобы крыльчатки заполнились водой и вытеснили остатки воздуха.Некоторые советуют отводить обратный клапан на высоту одного метра от насоса, но есть ли в этом смысл решать владельцам.
  • Подключение поверхностного насоса к скважине с автоматической работой обеспечивается установкой в накопительном баке датчиков минимального и максимального уровня.
  • Чаще всего приобретаются изделия поплавкового типа, позволяющие разместить их контакты в катушке пускателя.

Каждый человек желает иметь надежное оборудование в работе и долгие годы не заниматься проблемами ремонта и реконструкции. Насосные станции заслуживают такого внимания.

moikolodets.ru

Установка и подключение насосной станции к колодцу или скважине своими руками: схемы монтажа

Может ли быть собрана и установлена насосная станция своими руками, без привлечения сторонних специалистов? Таким вопросом задаются многие собственники дач и загородных домов, желающие обеспечить себя требуемым количеством воды как для бытовых нужд, так и для полива растений на приусадебном участке. Еще большую актуальность вопрос по установке насосной станции, собрать которую своими руками вполне реально, приобретает в тех случаях, когда дача или загородный дом расположены в районах без централизованного водоснабжения.

Насосная станция – это компактное и одновременно функциональное оборудование, обеспечивающее стабильное водоснабжение частного дома

Для чего в автономной системе водоснабжения нужна насосная станция

Решив установить на скважину, уже имеющуюся на приусадебном участке, насосную станцию, следует сначала разобраться в том, для чего нужна такая установка. Если говорить о тех задачах, которые позволяют эффективно решать насосные станции для скважин и колодцев, то сюда следует отнести:

  • подъем воды из скважины или колодца и ее бесперебойная подача ко всем точкам автономной системы водоснабжения;
  • обеспечение стабильного давления потока жидкой среды, транспортируемой по трубопроводной системе, а также отсутствия в элементах такой системы воздушных пробок;
  • обеспечение подачи воды в трубопроводную систему в течение некоторого периода даже в тех случаях, когда электронасос не работает, что может произойти из-за его поломки или при сбоях в сети электроснабжения.

Летняя насосная станция обеспечит подачу воды для полива и хозяйственных нужд в теплое время года

В отличие от отдельно взятых насосов, также используемых для откачивания воды из скважины или колодца, насосные установки обеспечивают более щадящий режим работы оборудования, поскольку электронасос, входящий в состав таких станций, включается не при каждом открытии кранов в точках водоразбора, а только в те моменты, когда уровень жидкой среды в гидроаккумуляторе снижается до критической отметки.

Конструктивные особенности насосной установки

Насосная установка (станция) – это целый комплекс технических устройств, каждое из которых играет свою роль в вопросе обеспечения эффективной работы всей системы в целом. Типовая конструктивная схема насосной установки включает в себя целый ряд элементов.

Основные части насосной станции

Насос

В этом качестве, как правило, используются поверхностные устройства самовсасывающего или центробежного типа. Устанавливаются они вместе с комплектом остального оборудования, входящего в состав станции, на поверхности земли, а в скважину или колодец опускается заборный шланг, по которому и осуществляется откачивание жидкой среды из подземного источника.

Фильтр механической очистки

Фильтр устанавливается на конец шланга, опускаемый в перекачиваемую жидкую среду. Задача такого устройства заключается в том, чтобы не допустить попадания во внутреннюю часть насоса твердых включений, содержащихся в составе откачиваемой из подземного источника воды.

Сетчатые фильтры для скважин

Обратный клапан

Этот элемент не дает откачиваемой из скважины или колодца воде двигаться в обратном направлении.

Гидроаккумулятор (гидробак)

Гидробак представляет собой металлическую емкость, внутренняя часть которой разделена упругой перегородкой из резины – мембраной. В одной части такого бака содержится воздушная среда, а в другую закачивается вода, поднимаемая насосом из подземного источника. Поступающая в гидроаккумулятор вода натягивает мембрану, а при отключении насоса начинает сжиматься, воздействуя на жидкость в другой половине бака и выталкивая ее через напорный патрубок в трубопровод под определенным давлением.

Устройство гидроаккумулятора насосной станции

Работая по вышеописанному принципу, гидроаккумулятор насосной станции обеспечивает постоянное давление потока жидкости в трубопроводе. Кроме того, насосная станция, установка которой не отнимает много сил и средств, исключает появление опасных для системы водоснабжения гидравлических ударов.

Блок автоматики

Он управляет работой насосной установки. Основным элементом блока насосной автоматики является реле, реагирующее на уровень давления воды, которой наполняют бак гидроаккумулятора. В том случае, когда давление воды в гидроаккумуляторе падает до критической отметки, с помощью реле автоматически включается электронасос, и в емкость гидробака начинает поступать вода, натягивая мембрану. Когда же давление жидкой среды поднимается до требуемого уровня, насос выключается.

Блоки автоматики позволяют автоматизировать работу электронасоса

Насосные установки также оснащаются манометрами для измерения давления и трубами, при помощи которых осуществляются обвязка и соединение с основным контуром системы водоснабжения.

Следует иметь в виду, что типовая насосная установка, которая изготовлена на базе поверхностного насоса, может использоваться для откачивания воды из скважин и колодцев, глубина которых не превышает 10 метров. Для того чтобы поднимать воду из более глубоких подземных источников, можно дополнительно оснастить насосную установку эжектором либо собрать насосную станцию с погружным насосом, но такая конструктивная схема используется достаточно редко.

Схема монтажа насоса с выносным эжектором

На современном рынке предлагается множество насосных станций различных моделей и торговых марок, цены на которые довольно сильно разнятся. Между тем можно сэкономить на приобретении серийного оборудования, если купить необходимые комплектующие и собрать насосную станцию своими руками.

С чего начать

Прежде чем задумываться о том, как собрать насосную станцию для частного дома или для дачи, надо рассчитать параметры системы водоснабжения, которую такое оборудование будет обслуживать. Ниже перечислены основные характеристики системы водоснабжения, которыми определяются технические параметры насосного оборудования, а также схема подключения насосной станции.

Дебет скважины

От этого параметра будет напрямую зависеть, какое количество воды насосная установка сможет откачать из подземного источника за единицу времени.

Формула расчета дебита скважины

Объем водопотребления

При расчете учитывают количество людей, которые будут постоянно проживать в доме, обслуживаемом водопроводной системой, а также количество и тип бытовой техники, для работы которой необходима вода. Естественно, объем водопотребления не может превышать дебет скважины, так как в таком случае подземный источник просто не сможет обеспечить подачу того количества воды, которое необходимо для обслуживания автономной водопроводной системы. При расчете объема водопотребления следует учитывать и тот факт, что в летний период насосные установки используются не только для бытовых нужд, но и при поливе зеленых насаждений.

Характеристики скважины

Здесь речь идет о глубине источника. Важны также архитектурные особенности строения, которое будет обслуживаться водопроводной системой. Учитывать данные параметры необходимо для того, чтобы подобрать насосное оборудование, которое будет в состоянии откачать воду из самой нижней точки источника и поднять ее по трубопроводной системе до самой верхней точки водоразбора в доме.

После определения всех вышеперечисленных параметров можно подобрать и приобрести все необходимые комплектующие и приступить к монтажу насосной станции.

Выбираем место для установки

Изготовить насосную установку для частного дома или дачи своими руками несложно. Однако при этом надо решить вопрос о том, как и где правильно установить насосную станцию. Место для установки насосной станции, от правильного выбора и обустройства которого будет зависеть эффективность работы оборудования, должно соответствовать определенным требованиям.

  • Если бурение скважины или обустройство колодца на приусадебном участке уже выполнено, то насосная станция монтируется как можно ближе к источнику водоснабжения.
  • В целях защиты насосного оборудования от замерзания воды в холодное время года место установки должно отличаться комфортными температурными условиями.
  • Поскольку насосные установки нуждаются в регулярном техническом обслуживании, то к месту их установки должен быть обеспечен свободный доступ.

Исходя из вышеперечисленных требований, в качестве места для установки насосной станции на даче или в частном доме используют кессон или отдельное и специально оборудованное помещение.

В идеале место для насосной станции следует предусмотреть на стадии строительства дома, выделив для этого отдельное помещение

Иногда монтируют насосные установки в постройках, которые уже есть на территории приусадебного участка. У каждого из перечисленных вариантов есть свои плюсы и минусы, на которых следует остановиться подробнее.

Размещение насосной станции в отдельном помещении в здании с пробуренной под домом скважиной

Схема установки насосной станции в подвальном помещении дома является практически идеальным вариантом для расположения такого оборудования. При данной схеме установки обеспечивается легкий доступ к оборудованию, а также легко решается вопрос по снижению уровня шума, создаваемого при работе станции. Наиболее удачным такой вариант станет в том случае, если помещение для насоса будет отапливаемым.

Размещение насосной станции в теплом обустроенном подвале

Если насосная установка располагается в надворном строении, несколько затрудняется быстрый доступ к ней. Зато при такой схеме подключения насосной станции кардинально решается проблема с шумом от работы оборудования.

Станцию можно установить на кронштейне в достаточно широком и глубоком колодце

Следует уделить особое внимание вопросу прокладки трубопроводной системы. Трубы, по которым вода будет транспортироваться от насосной станции до жилого строения, размещают в грунте ниже уровня его промерзания либо, если их монтируют на поверхности земли, хорошо утепляют. Такой подход к монтажу трубопровода защитит воду от замерзания в зимний период.

Установка станции в кессоне обеспечит защиту от промерзания и полную шумоизоляцию

Достаточно часто насосные станции монтируют в кессоне – специальном резервуаре, который устанавливают над оголовком скважины, непосредственно в приямок. В качестве кессона может выступать как пластиковая или металлическая емкость, заглубленная в грунт ниже уровня его промерзания, так и капитальное подземное сооружение, стенки и основание которого выполнены из бетона либо отделаны кирпичной кладкой. Следует иметь в виду, что при установке насосной станции в кессоне доступ к оборудованию достаточно ограничен. Кроме того, если используется для насосной станции схема подключения данного типа, то отрезок трубопровода между насосным оборудованием и обслуживаемым им строением необходимо тщательно утеплять или располагать в грунте на глубине, находящейся ниже уровня промерзания.

Как осуществляется процесс сборки

Лучше всего, если сборка насосной станции и ее подключение осуществляются в сухую и теплую погоду. Это позволит без спешки, правильно и аккуратно выполнить все процедуры, проводимые на открытом воздухе. Придерживаться такой рекомендации следует и потому, что на сборку, подключение и регулировку насосной станции может потребоваться значительное количество времени.

Схема подключения насосной станции

Схема, по которой осуществляются сборка и подключение насосной станции с накопительным баком-гидроаккумулятором, выглядит следующим образом.

  1. Сначала на заборный шланг устанавливаются обратный клапан и фильтр грубой очистки, который защитит насос от попадания в его внутреннюю камеру твердых включений, содержащихся в составе перекачиваемой воды.
  2. Затем осуществляется подсоединение верхнего конца заборного шланга к входному патрубку насоса.
  3. После соединения заборного шланга и помпы собираем всю конструкцию насосной станции. Для этого, используя шланг, напорный патрубок насоса соединяем с входным патрубком гидроаккумулятора.
  4. Для обеспечения автоматического включения и выключения насоса на гидроаккумулятор монтируют реле, которое устанавливает соответствующие параметры давления воды в гидробаке.
  5. После выполнения всех вышеописанных процедур осуществляется подключение собранной и установленной насосной станции к системе водоснабжения, для чего может быть использован шланг (или жесткая труба).
  6. После соединения всех элементов системы насосная станция подключается к сети электроснабжения. Осуществляется тестовый запуск оборудования.

Подключение реле давления насосной станции

На входную и напорную магистрали насосной станции обязательно устанавливаются шаровые краны, которые необходимы для того, чтобы изолировать оборудование от обслуживаемой им системы в тех случаях, когда требуется выполнить его демонтаж для техобслуживания и ремонта.

Автоматика для насосной станции, которая обеспечивает более эффективную работу оборудования и его защиту от нештатных ситуаций, кроме реле давления, может дополнительно включать в себя и ряд других технических элементов. К таким элементам, в частности, относятся датчик наличия воды в системе и датчик, контролирующий степень нагрева корпуса электронасоса.

При запуске насосной станции и ее дальнейшей эксплуатации важно также знать, как отрегулировать реле давление на требуемые параметры срабатывания. Настроить такое реле на верхнее и нижнее значения давления, при которых оно будет автоматически отключать и включать насос, можно при помощи двух пружин. Степень их сжатия регулируется посредством специальных винтов. Правильно отрегулированный датчик давления запускает и отключает насос станции именно в те моменты, когда это необходимо, а также обеспечивает подачу воды в гидроаккумулятор равномерным потоком и без перебоев.

Рекомендации по установке

Перед тем как осуществлять подключение насосной станции к сети электропитания и опускать в шахту скважины или колодца заборный шланг, важно правильно установить такое оборудование. Чтобы получить более полное представление о процессе монтажа насосной станции, можно не только изучить теоретическую информацию на данную тему, но и просмотреть соответствующее видео.

В качестве опорной площадки, на которую устанавливается насосная станция, может быть использовано предварительно залитое бетонное основание, а также обычная бетонная плита или деревянный щит. Главное, что следует контролировать при выполнении установки насосной станции, – это чтобы оборудование располагалось на опорной площадке абсолютно ровно, без перекосов.

Какие элементы насосной станции можно изготовить самостоятельно

На стоимости самодельной насосной станции можно неплохо сэкономить, если изготовить для нее гидроаккумулятор своими руками. Самодельный гидроаккумулятор изготавливают многие домашние мастера.

Самодельный гидробак

Как сделать самостоятельно такое устройство? Чтобы сделать гидроаккумулятор своими руками, потребуются следующие комплектующие:

  • емкость объемом не менее 30 л;
  • резиновая мембрана соответствующего диаметра;
  • реле давления;
  • манометр;
  • набор фитингов;
  • запорный кран.

В качестве основного элемента – бачка – можно использовать пластиковую, алюминиевую или стальную емкость, внутренние стенки которой должны быть ровными и гладкими, чтобы не повредить мембрану. После подготовки всех комплектующих для самодельного гидроаккумулятора их соединяют в одну конструкцию.

Как бюджетно сделать гидроаккумулятор без мембраны? Подробный ответ в небольшом видеоролике ниже.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

правила подключения к водопроводу и системе полива

Поверхностные насосы отличаются небольшими размерами, простотой обслуживания, сравнительно невысокой стоимостью и экономичным потреблением электроэнергии. Выполнить монтаж поверхностного насоса своими силами намного проще, чем установить глубинный. Однако успех гарантирован только в случае четкого соблюдения инструкции производителя и рекомендаций специалистов.

В продаже встречаются два типа поверхностных электронасосов: вихревые и центробежные.

  • Вихревые обеспечивают бесперебойную подачу воды с повышением давления, их используют для полива огородов и быстрой откачки содержимого колодцев и бочек. Приборы вихревого типа чувствительны к мусору – их нельзя использовать в загрязненных водоемах.
  • Центробежные насосы отличаются высоким КПД и подходят для организации водопровода на постоянной основе. Самовсасывающим моделям нестрашны воздушные пробки и образование в системе воздушных пузырьков.

Электроприборы для откачки воды также можно разделить на стационарные и переносные. Стационарные модели устанавливают в системах водоснабжения, а мобильные используют для полива и осушения затопленных погребов и подвалов.

Мобильный электронасос для полива

Важно! Установка поверхностного насоса возможна только в колодцах и скважинах глубиной не более 8-9 метров. Для работы с более глубокими шахтами требуется погружной прибор.

Проще всего подключить мобильное оборудование к дачной скважине, которая используется исключительно для полива. Сложнее подключить стационарную насосную станцию к системе автономного водоснабжения. Об этом речь пойдет дальше.

Что нужно для подключения насоса к водопроводу ↑

Помимо электронасоса, для его подключения к водопроводной системе дома необходимо иметь:

  • подводящие и выводящие трубы или жесткие шланги с сечением 32 или 25 мм, длину трубы рассчитывают так, чтобы нижний конец был погружен в воду не менее чем на 30 см, при этом общая длина не должна превышать размер, указанный в паспорте к устройству;
  • соединительные штуцеры;
  • накопительный бак объемом 30-60 литров;
  • гибкие шланги для подключения бака к насосу;
  • пятивыводной адаптер для второго выхода;
  • реле давления;
  • манометр.

С целью снижения количества пусков самовсасывающий поверхностный насос рекомендуется подключать к накопительному баку и системе автоматического управления включением. Накопительный бак также выполняет функции гидроаккумулятора, регулирующего давление в напорной системе и защищающего ее от гидроударов.

Насосная станция

Многие производители выпускают готовые насосные станции, в комплект которых входит все необходимое оборудование. Если был приобретен отдельный прибор, недостающие комплектующие придется покупать дополнительно.

Выбор места для монтажа ↑

Поверхностные насосы всегда монтируют на суше – в корпус прибора ни в коем случае не должна попадать вода. В идеале электронасос следует монтировать как можно ближе к скважине или колодцу. Помещение должно быть сухим, относительно теплым (с положительной температурой) и хорошо вентилируемым. Возможна установка насосной станции в подвале, но в этом случае придется смириться с постоянным шумом.

Для размещения устройства рядом со скважиной сооружают небольшие постройки или помещают оборудование в подземные кессоны – бетонные, пластиковые или металлические утепленные сооружения с вентиляцией, оборудованные вокруг обсадной трубы скважины. Кессоны строят ниже уровня промерзания грунта. Водопроводные трубы к дому в этом случае прокладывают в траншее, также вырытой в непромерзающих слоях почвы.

Схема установки и подключения насосного оборудования

Инструкция по подключению к автономному водоснабжению ↑

Эта пошаговое описание того, как правильно установить поверхностный насос в систему автономного водоснабжения, актуально для всех типов насосного оборудования. Его несоблюдение может привести к поломке и аварийным ситуациям.

Крепление насоса

  1. Перед тем как подключить поверхностный насос к системе водоснабжения, его закрепляют на неподвижном основании при помощи болтов. Чтобы нейтрализовать вибрации, рекомендуется использовать в качестве прокладки резиновый коврик или специальные насадки на ножки.
  2. К выходу подключают шланг, к другой стороне которого присоединяют обратный клапан и фильтр грубой очистки, уплотняя соединения специальной лентой или льном.
  3. Ко второму выходу, расположенному в верхней части корпуса, подсоединяют выходящие трубы, ведущие к водопроводу.
  4. Обратный клапан погружают в воду, обеспечивая небольшой уклон линии трубы или шланга, идущей от клапана к насосу.
  5. На следующем этапе систему наполняют водой через выходные отверстия или заливную пробку. Важно выпустить из системы весь воздух!
  6. Далее подключают напорную часть с разводкой по дому. На этом этапе закрывают заливное отверстие и проверяют давление в гидроаккумуляторе (баке). Если давление не соответствует указанному в инструкции, его следует повысить (докачать насосом) или понизить (спустить).
  7. Четко выполнив все этапы, электрооборудование включают в розетку и запускают. Включенный насос должен заработать и заполнить водой систему и гидроаккумулятор.
  8. Отключение двигателя свидетельствует о том, что давление в системе достигло максимума (от 1,5 до 3 атмосфер).
  9. Теперь можно открыть кран и убедиться в работоспособности установки.
  10. Если при открытом вентиле давление не соответствует параметрам, прописанным в инструкции, необходимо отрегулировать работу реле.

Подсоединение к трубе обратного клапана и фильтра

Подключение водопроводных труб

Даже после ознакомления с рекомендациями о том, как правильно установить поверхностный самовсасывающий насос в скважину или колодец, могут возникнуть сложности при подключении оборудования к другим источникам. Эти советы пригодятся тем, кто собирается автоматизировать подачу воды из колонки или накопительной бочки.

Подключение электронасоса к колонке ↑

Задумываться о том, как подключить поверхностный насос к колонке, не поздно даже после установки ручного насоса. Рекомендуется не демонтировать ручное управление, а дополнить его автоматикой.

Чтобы оба устройства работали, нужно врезаться под обратным клапаном колонки, установить тройник с обратным клапаном и подсоединить электронасос через жесткую трубу. Обратный клапан на колонке лучше заменить или установить еще один на тройнике, чтобы предупредить подсасывание воздуха со стороны колонки. Между ручным насосом и патрубком врезают шаровой вентиль.

Схема подключения двух насосов

Принцип работы комбинированной колонки прост: сначала ручным насосом поднимают столб выше шарового вентиля, затем его перекрывают и запускают электронасос. Важно, чтобы в «стакане» колонки всегда была вода, при необходимости ее нужно обязательно подливать.

Установка прибора в бочке ↑

Бочки для полива выручают на дачах и загородных участках, а использование насоса существенно упрощает нелегкую работу огородника. Электронасос не только автоматически подает воду, но и создает необходимый напор. В продаже несложно найти недорогое упрощенное оборудование для бочек и усовершенствованные автоматические садовые модели, работающие с системами микрокапельного орошения.

Перед тем как подключить поверхностный насос к бочке, необходимо присоединить к прибору шланги для забора воды и полива. Резиновые шланги для этой цели не подойдут – они просто сожмутся от давления воды и не смогут выполнять свою задачу. Прибор устанавливают на грунте, как можно ближе к емкости. В воду опускают только шланги – корпус устройства должен оставаться вне досягаемости брызг. После завершения насос убирают на хранение в сухое место.

Компактная модель для бочки

Специально для дачников придумали компактные бочковые модели – их устанавливают на край емкости с водой. Эти удобные приборы снабжены фильтрами и регуляторами давления. В комплекте почти всегда есть шланги.

Разобраться с работой приспособлений для полива несложно, но к самостоятельному монтажу поверхностного насоса для водоснабжения дома можно приступать только после внимательного изучения инструкции производителя. Если в ней много непонятной информации, не стоит рисковать, лучше доверить этот сложный процесс профессионалам.

aqua-guru.ru

Схема подключения насоса для скважины погружного типа, насосной станции

Загородная жизнь создает массу проблем, с которыми постоянно приходится сталкиваться человеку, поселившемуся за пределами мегаполиса. Большая часть из них связана с отсутствием комфортных условий для нормальной жизни. Дачникам приходится по несколько лет тратить на то, чтобы обустроить собственный дом.

Насос обеспечивает бесперебойную работу скважины

Немало времени уходит на проведение системы водоснабжения. Для этой цели хозяева делают колодец или занимаются бурением на нужной глубине, тем самым создавая скважину. Дополнительно им приходится устанавливать оборудование, которое обеспечивает бесперебойную подачу воды к дому. Чтобы система работала слаженно, дачник должен знать, как подключить насос к скважине.

Схема подключения насоса к скважине в загородном доме

Провести насосное подключение скважины не так сложно. С этой задачей способен справиться любой человек. Для работы ему потребуется лишь базовое знание о том, как устроен насос, а также специальная схема его подсоединения к скважине на даче.

Перед началом монтажа следует тщательно изучить всю документацию, которая прилагается к рабочему оборудованию. Среди нее должна находиться схема подключения насоса для скважины. А также ее можно найти в специальной литературе или в интернете.

Схема подключения насосной станции к скажине

Если хозяин дома сомневается в собственных возможностях, ему стоит пригласить на свой участок мастеров. Они смогут быстро и успешно выполнить проект по присоединению насоса к скважине.

Особенности подключения к скважине насосной станции

Нередко дачники отдают предпочтение насосным станциям. Специалисты настоятельно советуют устанавливать такое устройство в отдельном помещении. Все потому, что работающий двигатель, за счет которого функционирует вся станция, издает массу шума. Лишние звуки могут сильно мешать домочадцам. Поэтому стоит заранее позаботиться об их и своем комфорте.

Выбранное помещение должно быть дополнительно утеплено, ведь низкая температура воздуха и повышенный уровень влажности могут стать причиной быстрой поломки оборудования для обеспечения хорошей подачи воды.

Подсоединение насосной станции к скважине проходит в несколько несложных этапов:

  1. Для начала рекомендуется на пол поставить постамент, оснащенный подложкой из резины. Вместо него разрешается устанавливать раму с несколькими крепежными деталями. Данные приспособления помогут надежно зафиксировать станцию. Благодаря им та не сможет съезжать с места из-за сильной вибрации, которая появляется при работе оборудования.
  2. Патрубок из пластика низкого давления, а сокращенно ПНД, скрепляют с муфтой, которая выполняет соединительную функцию. К этой детали пристраивают обратный клапан и ниппель. Многие пропускают этот этап, так как находят указанный первым элемент в насосной станции. Однако дополнительная деталь никогда лишней не будет. В чрезвычайной ситуации дублер клапана сумеет задержать поток жидкости, который попытается вытечь обратно в скважину.
  3. К оборудованию прикрепляют конец трубы. На этом же этапе устанавливают фильтр, проводящий очистку грубого типа. Приспособление будет задерживать взвеси, тем самым оберегая насос от загрязнения.
  4. По завершении работы трубу опускают внутрь скважины.
  5. Теперь нужно обработать второй конец трубы. На него тоже надевают муфту, предназначенную для соединения со станцией.
  6. Приступают к монтажу труб, по которым будет течь вода. Они должны идти от выходного отверстия насосной станции. В качестве узлов можно использовать тройники, краны и колена. Их количество определяется индивидуально. Данный показатель зависит от того, сколько проводок в системе будет установлено.
  7. Далее следует провести силовой кабель. В кессон рекомендуется заранее вывести розетку. Как правильно провести данную работу, подскажет электрическая схема подключения насоса к агрегату. Очень важно выбрать шнур подходящей длины. Не стоит выбирать самый длинный кабель. Ведь он будет постоянно мешаться под ногами.
  8. Теперь приступают к работе с помпой. В нее необходимо залить воду. Количество жидкости можно узнать во время изучения сборочной инструкции, в которую включена электросхема и другие не менее важные документы.
  9. Далее, проводят проверки того, насколько правильные условия были созданы для работы автоматики. Для этого нужно включить агрегат и дождаться полного отключения насоса. Это должно произойти, когда будет достигнут нужный уровень давления. Монтаж автоматики является законченным, если число, указанное в паспортных данных системы, совпадает с показателем давления. Если были замечены различия, то дачнику придется настраивать электронасос ручным способом. Данная работа проводится путем воздействия на специальные винты, которые отвечают за нижний и верхний параметр давления.

Схема подключения насосной станции

Работа, связанная с монтажом насосной станции, практически окончена. Остается лишь проверить оборудование на наличие протечек, а также протестировать циркуляцию и напор воды в разводке, которая идет к дому.

Особенности подключения насоса погружного типа

Присоединить погружной насос тоже очень просто. Его монтаж практически не имеет существенных различий с проведением работ, связанных с подключением целой станции. Главная разница заключается лишь в габаритах рабочего оборудования.

Чтобы подключить скважину к насосу, необязательно устанавливать кессон. Однако оголовок скважины придется дополнительно оборудовать. На эту часть принято крепить надежный трос, который в будущем позволит извлечь агрегат, чтобы провести его осмотр и ремонт.

Схема водоснабжения частного дома

Подключают погружной насос следующим образом:
  1. Следует обрезать трубу ПНД. Чтобы вычислить ее размер, нужно лишь знать глубину скважины. Оборудование рекомендуется устанавливать примерно на полтора метра выше уровня дна. Один конец трубы нужно скрепить с муфтой. Сюда же присоединяют обратный клапан. Данная конструкция будет скреплена с насосом двойным ниппелем, у которого имеется внешняя резьба.
  2. К трубе по всей длине прикрепляют силовой кабель. Два элемента соединяют хомутами. Вместо них разрешается использовать обычную изоленту. Но она не способна выдерживать слишком большие нагрузки, так что все-таки стоит работать с крепежами из металла.
  3. Теперь можно укрепить трос. Для этих работ на насосе есть небольшие проушины. При помощи петли соединяют отдельные участки троса и скрепляют их парочкой зажимов. Конструкция готова. Ее можно опустить внутрь скважины. В этот момент важно не делать резких движений, так как из-за них трос легко повредится.
  4. В области оголовка скважины находятся специальные отверстия. В них вставляют трубы для проведения воды. В этом же месте делают закрепление страховочного троса.
  5. Последний этап — подключение агрегата к электрической сети. А также нужно сразу проверить силу напора. Если все в порядке, то можно приступать к монтажу водопроводной разводки к месту, где располагается выходная труба.

При монтаже отдельного насоса или станции дачнику придется работать со слесарным инструментом. Если он не владеет таким навыком, то заниматься подключением оборудования к скважине ему не стоит. Чтобы избежать проблем в работе, стоит заранее приобрести все необходимые материалы и комплектующие, чтобы те всегда были под рукой.

vodospec.ru
