Как сделать проводку в доме правильно. Как правильно делать проводку в доме


Как правильно делать проводку в частном доме

В данной статье рассмотрим вопрос, как правильно сделать электропроводку в частном доме, какие существуют требования, есть ли ограничения, а так же последовательность действий.

Прежде всего, необходимо определить величину максимальной суммарной мощности в кВт одновременно потребляемой в частном доме. И именно от мощности и будем подбирать сечение проводов и номиналы электрооборудования, а также тип ввода 220 В или 380 В. Далее обращаемся в сетевую организацию с заявлением на подключение частного дома. К заявлению прилагаем копию паспорта, копию свидетельства о регистрации права собственности на участок, копию актов местной администрации, которые дают право на строительство и подвод всех коммуникаций.

Этапы проведения электричества

Все работы можно разбить на три этапа:

  1. подвод электроэнергии к дому;
  2. установка распределительного щита;
  3. схема и монтаж внутренних сетей.

На первом этапе лучше всего заказать проект электроснабжения частного дома. Это поможет избежать ряда проблем с подключением частного дома к питающим сетям и даст точную картину, что и как делать в здании,как правильно провести электропроводку в частном доме. Для составления проекта лучше всего нанять специалистов организации имеющую лицензию. Проект не является обязательным требованием, но поможет избежать излишних проблем с сетевой организацией.

Подвод электроэнергии к частному дому выполняют двумя способами: под землёй или по воздуху. Чаще всего подвод осуществляется воздушной линией, её легче контролировать и обслуживать. Для воздушной линии применяют кабель СИП, при однофазном вводе, достаточно кабельной жилы сечением 16 мм. Расстояние от точки подключения до частного дома не должно превышать двадцать пять метров, высота ввода два метра семьдесят пять сантиметров.

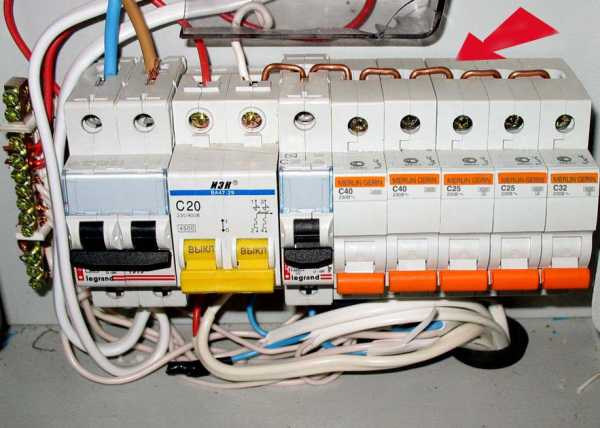

После ввода питающего кабеля в дом необходимо установить распределительный щит. Именно распределительный щит будет служить защитой внутренней проводки от коротких замыканий и перепадов напряжений в подводящих линиях.

В зависимости от размера частного дома, а также наличия дополнительных хозяйственных построек распределительных щитов может быть несколько, например, в гараже, мастерской, хозблоке, системе уличного освещения. В распределительном щите устанавливается прибор учёта электроэнергии, вводные автоматы, групповые автоматы, средства защиты, автоматы УЗО, приборы контроля качества электроэнергии и прочее оборудование. По своей сути распределительный щит является сердцем электрической системы частного дома.

Распределительный щит устанавливаем в месте удобном для обслуживания, расстояние от различных трубопроводов не менее 1 метра, на высоте 80-170 см. от пола. Запрещено устанавливать распределительный щит под мойками, санузлами, душевыми и ваннами. Перед тем, как сделать электропроводку в частном доме, следует правильно установить распределительный щит. Для этих целей лучше всего использовать навесной или встроенный электрощит, щит выбирается в зависимости от способа прокладки проводов в самом доме и материала стен дома.

Два основных этапа выполнены, теперь подошла очередь самой ответственной работы, как сделать электропроводку в частном доме. Имея на руках проект подключения частного дома, всю внутреннюю прокладку проводов можно выполнить самому (если есть необходимые знания и вы окончили, например, курсы рабочих специальностей https://tech-school.ru/working-specialty или у вас «золотые руки»), нанять частного электромонтёра или заключить договор со специализированной фирмой. Здесь всё зависит от бюджета.

Как правило, сетевая организация принимает только узел учёта электроэнергии, а как произведён монтаж внутренней проводки, они не смотрят. Выбираем способ прокладки внутренних проводов, СНИП предусматривает два способа открытый и внутренний, (зависит от материала стен частного дома).

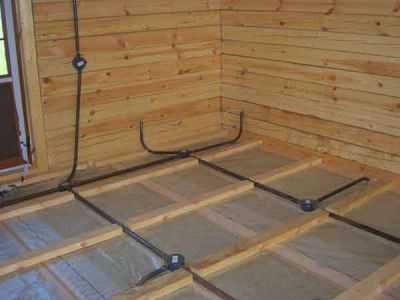

Открытую прокладку внутренних проводов применяют в домах, построенных из горючих материалов, закрытую соответственно в домах, построенных из негорючих материалов. Важно помнить, что закрытую прокладку проводов необходимо выполнить на стадии предшествующей внутренней отдели дома, и толщина отделочных материалов наложенных поверх проводов, должна быть более 1 см. Скрытая прокладка проводов является более надежной и долговечной, а так же не портит дизайн комнат.

Основные требования к прокладке внутренних проводов следующие:

  • Внутренние провода прокладываются медными трёх жильными проводами, использовать алюминиевые провода запрещено.
  • Система заземления должна быть TN-C-S.
  • Все провода прокладываются строго вертикально и горизонтально. Монтаж по кратчайшим расстояниям запрещён.
  • Все работы производить при температуре не ниже минус 16 градусов.
  • Использовать розетки с минимальным номиналом 16 А, все розетки должны быть заземлены.
  • Минимальная высота установки розеток от пола 30 см.
  • В каждой комнате должен быть хотя бы один источник освещения.
  • В местах разделения проводов устанавливать развод коробки.
  • Сеть должна быть разделена на 3 группы: освещение, розетки, силовые электрические машины (чайник, микроволновка, электро водонагреватель, стиральная машинка, электроплита и т.д.).
  • Запрещено нарушать целостность несущих стен и перекрытий.
  • В ванной запрещена установка открытых светильников.
  • Запрещено использовать провод ПУНП для внутренней проводки.

Применяя все перечисленные правила, можно легко справиться с прокладкой электрической проводки в частном доме. Надеюсь, данная статья ответила на основной вопрос, как провести проводку в частный дом.

ahbanya.ru

КАК ПРАВИЛЬНО СДЕЛАТЬ ЭЛЕКТРО ПРОВОДКУ В ДОМЕ СВОИМИ РУКАМИ | Своими руками

Реклама

Трудно даже  представить себе обычную домашнюю жизнь без электричества.Путь от внешней сети до бытового прибора предполагает создание ответвления, заземление, прокладку кабеля, установку розеток, выключателей и светильников.

О монтаже и прокладке электропроводки и будет эта запись.

Выключатели

Корпус выключателя делают из пластмассы или керамики (реже — из металла). По типу монтажа системы бывают для открытой и скрытой проводки — накладные и встроенные.Для автоматического включения и выключения электроэнергии прибор оборудуют таймером. Плавно регулировать интенсивность освещения помогают диммеры. многофункциональный выключатель позволяет одновременно зажигать свет в одной комнате и гасить его в другой. От обычного такой механизм отличает разветвленная схема подключения.Выключатели с подсветкой оборудуют индикаторной лампочкой. Контрольный выключатель с помощью специальной лампочки сигнализирует о том, что определенное оборудование запущено в работу и успешно функционирует.Влаго- и химостойкие устройства предназначены для ванных, саун и наружного применения. Антивандальные выключатели сложно повредить, поэтому их устанавливают, как правило, снаружи жилого или складского помещения. Корпус такого устройства обычно сделан из металла или ударопрочной пластмассы.

Какие электрические розетки выбирать

По назначению и способу установки розетки делят на две группы: стационарные и переносные. Кроме того, розетки различают по области применения и функциональным особенностям. Самая простая — обычная розетка без заземления. Устройства с заземлением предназначены для подачи электроэнергии к приборам от трехпроводной электросети с дополнительным заземляющим контактом.Бывают розетки с винтовым и клавишным зажимами. По мнению специалистов, первый надежнее и обеспечивает лучший контакт.Розетки с защитными шторками устанавливают в детских комнатах, чтобы исключить доступ ребенка к электросети, розетка с таймером позволяет задавать время включения и выключения подсоединенного к ней электроприбора, розетка с «катапультой» обеспечивает легкое отключение электроприбора от сети — достаточно нажать на кнопку специального выталкивающего устройства, Розетка с указателем рабочего состояния оснащена специальным индикатором, который сигнализирует о наличии или отсутствии напряжения в сети.Существуют также розетки с набором насадок, которые позволяют подключать к сети электроприборы с вилками любой конфигурации.

Выбор лампочек

К преимуществам ламп накаливания можно отнести легкость в обращении, дешевизну, отсутствие потребности в стабилизаторах, мягкий свет и универсальность. К недостаткам — слабую светоотдачу (7— 20 лм/Вт), превращение 95% потребляемой энергии в тепло, искажение цветов предметов и небольшой срок службы. Для центрального освещения такие лампы не лучший вариант, но для периферии и малых помещений они вполне годятся.галогенные лампы более прогрессивны и в 2—5 раз долговечнее ламп накаливания. Их световой поток на 60—70 % больше, что позволяет экономить. Такие лампы бывают высоковольтные (рассчитанные на 220 В) и низковольтные (на 12, 24 и 36 В). Последние как нельзя больше подходят для комнат с повышенной влажностью, но нуждаются в комплектации понижающим трансформатором и защите. Недостатки «галогенок» — требовательность к питанию и обращению.люминесцентные лампы малогабаритны (их диаметр не превышает 9 мм), зажигаются без мигания, не шумят и не «моргают», ведь частота их зажигания увеличена в 400 раз. Кроме того, они предполагают большой выбор оттенков света. Основной недостаток — невозможность работы при низкой температуре. Преимущества — энергосбережение и продолжительность работы.

Ввод кабеля в здание

Чтобы подвести кабель к дому, в его фундаменте пробивают отверстие, в которое замуровывают отрезок асбестоцементной, пластмассовой или металлической трубы. Ее диаметр должен быть равен 1,5—2,5 диаметра кабеля. Трубу укладывают с небольшим уклоном наружу, в траншею. Это делают для того, чтобы вода не скапливалась в трубе и не попадала в здание. Проложив кабель, трубу герметизируют смесью гипса с перлитом, смолой или компаундом на каучуковой основе. В одну трубу определяют только один кабель. Кабель, который прокладывают вдоль здания, должен размещаться в траншее не ближе чем в 0,6 м от фундамента.

Электрический шкаф и счетчик

Силовой ввод ведет в электрический шкаф, где находится пакетный выключатель. С его помощью отключают шит. Мощность «пакетника» определяют исходя из суммарной мощности бытовых потребителей, прибавляя к ней 20— 30%. Это устройство можно выключать вручную, а если возникают проблемы — автоматически. В результате электроэнергия перестает поступать в дом.

Расстояние от силового ввода до шкафа стараются сделать минимальным.

Последний обычно размещают в подвале или подсобных помещениях.Как правило, в качестве внутренних щитов используют металлические или пластмассовые навесные шкафы с IP от 20.Их размеры зависят от количества размещаемых в них элементов. Для наружной установки подойдут шкафы с IP от 44.Счетчики устанавливают за пакетным выключателем. Они могут быть как индукционно-механические, так и электронные. Большинство моделей последнего типа допускают многотарифный учет электроэнергии, экономя средства, а также позволяют контролировать некоторые параметры напряжения в сети.

Разводка проводов

Для дома площадью 150 м2 может понадобиться 200— 400 м провода. Чтобы определить сколько именно, нужно отметить на горизонтальном плане расположение розеток и выключателей. Согласно СНиП на каждые 6 м2 должна приходиться минимум одна розетка, а на кухне необходимо не менее трех розеток. Розетки объединяют в группы, подключенные к автоматическому выключателю на распределительном щите, из расчета максимальной мощности бытовой розетки 16 А- Соответственно, сечение провода должно быть 2,5 мм2, а максимальная мощность электроприборов, подключаемых к одной группе розеток, составляет 4 кВт.

Воздушное и кабельное ответвление

Чтобы уменьшить провисание проводов, необходимо установить дополнительную подставную опору между силовым вводом в здание и столбом воздушной линии. В качестве подставной можно использовать обычную опору из железобетона или дерева.

Воздушное ответвление выполняют, используя изолированные провода или кабель, проложенные на металлическом тросе. При этом сечение медных проводов должно быть не менее 6 мм2 (при длине до 10 м — не менее 4 мм2), а алюминиевых — не менее 16 мм2. Сечение жил кабеля составляет не менее 4 мм2 для алюминия и 2,5 мм2 для меди. Определяя сечение, исходят из того, что нагрузка величиной 1 кВт требует 1,57 мм2 сечения жилы. Зная мощность потребителей электроэнергии в частном доме, рассчитывают сечение жил.

Кабельное ответвление от воздушной линии можно провести к дому и под землей, с помощью кабеля. Преимущество этого решения в том, что провода не портят внешний вид участка. Кабель прокладывают по опоре, защищая от возможных надземных повреждений металлической трубой. От опоры до стены здания кабель ведут по траншее. При этом его можно поместить в трубу из ПВХ, чтобы защитить от повреждений. Засыпая траншею землей, над кабелем укладывают сигнальную ленту.

Какие провода выбрать для электропроводки

Чтобы определить необходимое сечение проводника, пользуются таблицей. Проводники могут быть одно- и многопроволочные. Для стационарной проводки предпочтительнее первые, поскольку их легче присоединить к клеммам, да и стоят они меньше. Медные провода дороже, но надежнее алюминиевых.Для розеток, бойлеров и ванн с гидромассажем необходим трехпроводной кабель (с заземлением), а для освещения можно использовать двухпроводной кабель или систему из двух проводов.

Заземление

Однофазный ввод при воздушном ответвлении заземляют. Для повторного заземления нулевого провода на вводе используют металлические обсадные трубы скважины или водопроводные трубы. К трубе приваривают полосу из стали, к ней присоединяют нулевой провод. Заземляют и стальными стержнями диаметром от 12 мм или стальными уголками толщиной от 4 мм и длиной от 2 м. К ним приваривают уголок из полосовой стали, а к нему винтами крепят медный проводник с сечением от 2,5 мм2. Конструкцию закапывают как минимум на глубину промерзания. Сопротивление заземления не должно превышать 4 Ом.

  • Для работы с высоким напряжением необходим соответствующий допуск.
  • Проектируя заземление, нужно позаботиться и о системе молниезащиты – приемнике и кабеле, передающем разряд на заземление.
  • Разводка проводов должна осуществляться в соответствии с гостами. План разводки нужно сопоставить с планируемым размещением техники.
  • При наличии необходимых навыков фурнитуру можно установить и самому.

Реклама

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"

  • Средиземноморское патио в саду своими руками – фото и мастер-класс КАК СДЕЛАТЬ СРЕДИЗЕМНОМОРСКОЕ ПАТИО СВОИМИ...
  • Ночник из светодиодов своими руками Как сделать ночной светильник своими...
  • Замена элементов питания в шуруповерте на новые своими руками (+ схема) ШУРУПОВЕРТ ЕЩЕ ПОСЛУЖИТ - РЕМОНТ...
  • Сверлильный станок своими руками (+фото) Как сделать сверлильный станок своими...
  • Фумигатор от аккумулятора своими руками – схема Модернизация антикомариного фумигатора – делаем...
  • Люстра из бутылок своими руками Как сделать люстру из бутылок...
  • Кафельный столик своими руками – декор Декор старого столикаУ многих где-нибудь...

    Подпишитесь на обновления в наших группах.

    Будем друзьями!

  • kak-svoimi-rukami.com

    Как сделать проводку в доме правильно

    Без электричества современную жизнь сложно себе представить. Масса бытовых приборов помогает нам скрасить досуг, рационально вести хозяйство, просто общаться с другими людьми. Каждая розетка и выключатель в доме подсоединены к общей сети посредством сети кабелей. Поскольку электричество - штука тонкая, мало кто задумывался о том, как сделать проводку в доме, что называется "от и до". Максимум, на который может замахнуться домашний специалист, это замена розеток или выключателей, подключение потолочных светильников. Но в жизни случается всякое, а для мастера с руками, растущими из положенного места, нет ничего невозможного. Основное при проведении электромонтажных работ, это соблюдение техники безопасности.

    Прокладка кабеля

    Подсоединить здание к общему силовому кабелю вполне можно самостоятельно, достаточно провести ответвление от сети. Проложить его можно как по воздуху, так и под землей. Чтобы воздушная проводка не провисала со временем, ее крепят на дополнительной опоре из дерева или железобетона. Подземный кабель прокладывается на расстоянии не менее 1,5 метров по периметру дома.

    Для того чтобы подвести кабель в здание, в его фундамент замуровывается отрезок трубы из металла или пластика. Диаметр трубы принимается в 2-3 раза больше, нежели сечение кабеля, укладку проводят с уклоном, так чтобы вода не попадала в подвал дома. По окончании прокладки труба герметизируется смолой, смесью перлита и гипса или же компаундом на основе каучука.

    Силовой кабель подводят к пакетному выключателю, расположенному в электрическом шкафу. Для правильного монтажа проводки понадобится предварительный расчет мощности пакетного выключателя, которая принимается равной сумме мощностей всех потребителей электроэнергии плюс 20-30% дополнительно. Электрический шкаф располагают как можно ближе к точке входа кабеля.

    Выбирая электрический шкаф, обратите внимание, что размеры его зависят от того, сколько элементов в нем будет размещено. Металлический или пластиковый корпус - разница не большая, что выбрать - дело личного вкуса. Рядом с пакетным выключателем располагается так же электрический счетчик.

    Электрические счетчики в настоящее время выпускают двух видов: электронные и индукционно-механические. Первые предпочтительнее уже потому, что дают возможность производить расчеты по нескольким тарифным планам одновременно, что позволяет значительно экономить на платежах по ЖКХ.

    Разводка проводов в доме

    Прежде чем приступать к обустройству разводки проводов, необходимо рассчитать, сколько метров потребуется на всю проводку в доме. Для этого на плане здания размечают местоположение розеток и выключателей. Согласно нормам строительства, количество розеток должно быть по одной на каждые 6 метров площади. Розетки и выключатели объединяют в группы, которые подключаются к "автомату" на электрическом щите. Максимальная мощность привычной нам бытовой розетки равна 16А, соответственно сумма мощности приборов, подключенных к группе розеток не должна быть более 4 кВт. Сечения провода при данной мощности достаточно в 2,5 мм2. Медный провод хотя и несколько дороже, но значительно надежнее, нежели алюминиевые. Примите это во внимание при выборе подходящего материала для электромонтажных работ.

    Заземление проводки

    Любой прибор, работающий от электросети, таит в себе немалую опасность для человека, поскольку результатом повреждения изоляции или неправильной эксплуатации может стать удар током. Чтобы этого не произошло в цепи электропитания предусмотрено аварийное отключение. Но для того чтобы оно сработало вовремя, необходимо заземление проводки. Для того кто интересуется тем, как правильно сделать электропроводку на даче или в загородном доме, сведения о том как это осуществить, будут интересны.

    Простейшая схема заземления выглядит следующим образом:Три  отрезка стальной трубы (со стенками 3,5 мм толщиной) заглубляются вертикально в грунт на глубину минимум 0,6 метров от верхнего края. Конструкция представляет собой треугольник со сторонами около 1,2 м, в котором электроды соединяются между собой стальными уголками. Электрический проводник соединяется с элементом заземления сварным швом или резьбовым соединением, после чего подводится к распределительному щиту. Провод заземления отсюда подводится непосредственно к каждой розетке в доме.

    Чаще всего для того чтобы сделать заземление используют уже существующие объекты: асбоцементные трубы артезианской скважины, водопроводные стальные трубы, железобетонные плиты фундамента. При их наличии на участке никакие дополнительные искусственные конструкции не нужны.

    Уловки для маскировки

    Проводка, проложенная в помещении на виду выглядит некрасиво. Поэтому прокладывая всевозможные провода мастер всегда старается сделать их как можно незаметнее. Наиболее распространенный способ - спрятать проводку в стене. Для этого в ней дрелью пробивают небольшие бороздки в которые укладываются провода. С учетом того, что штробить несущие стены не рекомендуется, часто проводку прячут за плинтусом пола. Сейчас в продаже имеются плинтусы со специальными желобками для прокладки кабеля. Замаскировать коммуникации можно и при помощи всевозможных гипсокартонных конструкций. Если подобное по каким либо соображениям невозможно, используются готовые декоративные короба, которые так же выглядят достаточно привлекательно, замечательно скрывая все лишнее.

    Приступая к самостоятельной прокладке проводки в доме или ее ремонту, необходимо помнить, что электрический ток может быть опасен для жизни. Так же учтите и то, что оборудование дополнительных розеток приравнивается к работам по перепланировке, соответственно на это требуется разрешение. В противном случае в ходе эксплуатации жилья могут возникнуть непредвиденные проблемы. Если вы не слишком хорошо разбираетесь в электротехнике, лучшим выбором будет - не экономить на профессиональной помощи. Ликвидация последствий пожара обойдется намного дороже чем приглашение электрика.
