Как подключить двойной выключатель? Схема подключения двойного выключателя. Как подключить двухфазный выключатель


Подключение двухфазного выключателя. Как установить двойной выключатель своими руками

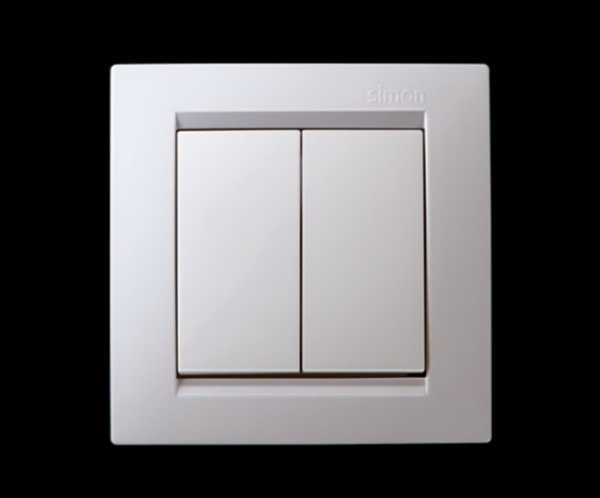

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя , где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстр

topelectrician.ru

Как подключить двойной выключатель? Схема подключения двойного выключателя :: SYL.ru

Двойные (иначе – двухклавишные) выключатели весьма востребованы в насыщенных электробытовыми приборами квартирах, поскольку с их помощью можно включать и выключать из одного определённого места одновременно два потребителя электроэнергии. Также они пригодятся и в том случае, когда требуется управлять отдельными секциями одного и того же прибора. Например, такой выключатель применяется для управления работой многосветильниковой люстры, когда можно включить либо одну из ламп (или групп), либо все одновременно. При этом количество осветительных ламп в каждой из таких групп ничем не ограничивается. Вопрос о том, как подключить двойной выключатель, и будет рассмотрен в данной статье.

Большой зал с многорожковой люстрой – не единственное место практического использования двухклавишного выключателя. Он может быть применён также во входных коридорах индивидуальных домов: тогда с помощью одной клавиши можно осветить внешний подход к крыльцу дома (внешним светильником), а с помощью второй – включить свет в самом коридоре. Удобно пользоваться двойным выключателем также и для управления освещением служебных помещений квартиры – например, санузлом и ванной. В квартирах двухклавишные выключатели часто устанавливаются также для включения света в ванной и туалете.

Подключение двойного выключателя, хотя и несложно в принципе, но требует некоторой подготовки.

Схема и принцип действия двойного выключателя

Перед началом работ требуется приобрести двойной проходной выключатель в соответствии со стилем и общим цветовым решением помещения, где он будет устанавливаться. Поскольку белый цвет (а также близкие к нему, например, сливочный, слоновой кости и т.д.) идеально подходят к любому интерьеру, то выключатель в таком корпусе будет наиболее универсальным. Также стоит продумать его габаритные размеры и размеры клавиш. Например, если в квартире живут дети-школьники, то удобство нажатия клавиш следует соотнести с их ростом.

Схема подключения двойного выключателя должна прилагаться к изделию. Из неё следует, что практически он представляет собой два простых выключателя, выполненных в общем корпусе. Нажимая одну из клавиш, мы разрываем электрическую цепь фазного провода, который идёт к определённой группе потребителей. Соответственно, ноль подводится к источнику непосредственно, а фаза – через выключатель.

Схема подключения двойного выключателя

Часто на задней панели выключателя размещают схему расположения его рабочих контактов (обычно она изображается при разомкнутых контактах) и общий их вывод. Мы видим три контакта, выходящие из схемы двойного выключателя – общий идёт на фазу, а два правых – на управляющие выходы. При монтаже и последующей эксплуатации такого выключателя будет удобно, если общий контакт расположить внизу. Обычно изготовителем вместе с изделием поставляется и схема двойного выключателя.

Бывает, что описанная электросхема на задней панели отсутствует. Тогда следует запомнить, что выходные контакты всегда располагаются с одной стороны, а входной контакт – с противоположной.

Готовим монтажные инструменты

Минимально необходимый набор включает в себя отвёртку («под крест», поскольку сейчас редко можно встретить электротехнический крепёж «под шлиц»), пассатижи, индикатор напряжения, портативный фонарик, электромонтажный нож. Возможно, пригодится 1…1,5 м электромонтажного провода той же марки, которая применена для внутренней разводки электричества.

Подключение двойного выключателя желательно производить до каких-либо отделочных работ в помещении, иначе можно повредить обои. В принципе, любые ремонтные работы в помещении начинаются с проверки электропроводки и замены её элементов при необходимости.

Как подключить: разбираемся с принципом действия

Приобретённый двухклавишный выключатель будет относиться к одной из двух групп – либо с винтовыми зажимами проводов, либо выключатель, снабжённый самозажимными клеммами. В первом случае провода, присоединяемые к выключателю, размещаются в специальной колодке и поджимаются сверху винтами с П-образными шайбами. Такое соединение имеет недостаток: при частом использовании может происходить самоотвинчивание винтов. Это сопровождается нестабильностью срабатывания выключателя. Приходится обесточивать квартиру, вскрывать корпус прибора и подтягивать винты. Выключатели с самозажимными клеммами лишены подобного недостатка.

Итак, разобрав корпус, вы обнаружили элементы крепления, провода и клавиши. Это и есть те самые клавиши, которыми в дальнейшем вам придётся манипулировать. На рисунке представлен корпус двухклавишного выключателя, который предстоит установить в стене.

Отключаем электричество

Работы стоит начинать утром или в светлое время дня: неизвестно, насколько они затянутся, а в сумерках работать всегда труднее. Вначале необходимо отключить электричество: на своём домашнем щитке выкрутить/отключить предохранители. Если у вас общий распределительный щит, установленный в подъезде, то необходимо отключить клавишу пускового автомата (стоит запомнить, что положение «отключено» всегда соответствует НИЖНЕМУ положению клавиши). Впрочем, у нас есть индикатор напряжения, и с его помощью можно всегда проверить, отключено ли напряжение на квартиру. Можно определять фазный и нулевой провода по их цвету: в соответствии с нормами электробезопасности, фазный провод всегда должен быть красного цвета, а нулевой – синего. Таким образом выключатель должен находиться в разрыве фазного провода.

Предварительные работы по подготовке проводки

Как подключить двойной выключатель правильно и без нарушений целостности электроцепи? Рассмотрим этот вопрос. Если провода, размещённые в установочной коробке, еще ни разу не использовались, то следует подготовить их к подключению. Удобно работать с выходящими концами проводов не короче 100 мм. Если их длина больше, необходимо укоротить концы при помощи пассатижей. Наращивание слишком коротких концов следует выполнять весьма аккуратно, поскольку при плохом контакте провода разогреваются и при большой суммарной мощности подключенных и одновременно работающих потребителей может произойти короткое замыкание. Поэтому место соединения тщательно опрессовывают пассатижами, а затем ещё и изолируют изолентой или электромонтажным скотчем.

Далее необходимо снять с выходящих концов проводов часть изоляции – примерно 15 мм, после чего разместить провода в соответствующих гнёздах клемм. Стоит запомнить (или записать) цвет проводов – фазу (провод, который всегда находится под напряжением) размещают слева, остальные два провода – в гнёздах с противоположной стороны.

Сборка схемы

Рассмотрим указанную последовательность применительно к подключению многорожковой люстры. Провода от нуля с распределительного электрощита контактной группы №1 и от контактной группы №2 необходимо соединить между собой. Ко второму проводу – фазному, также от распределительного щита присоединяется провод, идущий дальше на общий контакт выключателя.

Внимательно относимся к цвету проводов: фазным проводом для контактной группы №1 будет провод одного цвета, а фазным для контактной группы №2 – другого. Соответственно, первый провод должен быть подключён к фазному проводу одной группы светильников люстры, а второй – к другой группе светильников.

Теперь следует заняться присоединением провода, идущего на общий контакт – его цвет не должен совпадать с цветом фазных проводов. В распределительной коробке фазные провода должны быть присоединены к своим группам потребителей.

Далее присоединяем нулевой провод. К этому проводу, идущему с распределительного щитка, в коробке присоединяется нулевой провод от светильников люстры. Следовательно, двухклавишный выключатель будет соединять только фазы обеих групп потребителей.

Поскольку в распределительной коробке получается достаточно большое количество соединений, которые располагаются близко друг к другу, следует продумать безопасность их взаимного нахождения. Это можно выполнить двумя путями: либо тщательно скрутить, а потом ещё и опрессовать участки соединений проводов, либо хорошенько пропаять их. Важно отметить, что при обычной влажности в комнате в 60…70% паяные соединения со временем окисляются и их электропроводность снижается. Поэтому скрутка, хоть и неказистее на вид, но надёжнее (тем более, что находится в коробке и её не видно). Теперь вы знаете, как подключить двойной выключатель в соответствии с составленной схемой электроцепи.

Устанавливаем подключенный узел в корпус

Двойной проходной выключатель размещается в установочной коробке. Делать это необходимо аккуратно, поскольку основные монтажные провода, как правило, являются достаточно жёсткими. Их следует немного подогнуть к основанию устанавливаемого выключателя, а затем закрепить его на стене комнаты. Далее необходимо наложить на корпус декоративную рамку (если она есть), вставить в пазы на корпусе блок с клавишами и убедиться, что он надёжно соединён с корпусом выключателя. Проверить подключение двойных проходных выключателей можно при помощи индикатора напряжения. Это недорогой инструмент, который без труда можно приобрести в любом хозяйственном магазине, он всегда пригодится в хозяйстве.

Подключение двойного выключателя с розеткой

В некоторых случаях требуется установка панели, которая включает в себя не только выключатель, но и розетку. Выключатель двойной с розеткой несложно найти на прилавках наших магазинов. При подключении необходимо проложить дополнительный участок провода от выключателя до розетки. Его прикрепление выполняется точно так же, как и крепление проводов в распределительной коробке. Особенно следует проверить качество зажима, поскольку на розетке мощность потребителей может быть существенно выше.

После завершения работ можно надеть декоративную крышку и проверить работоспособность соединения в целом.

Помним о технике безопасности

В потребительских электросетях переменного тока электробезопасности следует уделять повышенное внимание. Особенно это касается помещений с повышенной влажностью (в частности: крыльца – для индивидуального дома, ванной и подвала – для многоквартирного здания). При необходимости замены перегоревшей лампочки недостаточно просто щелкнуть выключателем. Если лампочка висит достаточно высоко, и надо воспользоваться стремянкой (например, алюминиевой лестницей), ни в коем случае не нужно устанавливать её на влажный пол. Между стойками стремянки и поверхностью пола необходимо уложить резиновый коврик и лишь после этого прикасаться к патрону светильника.

Теперь вы знаете, как подключить двойной выключатель.

www.syl.ru

Как подключить двухклавишный выключатель правильно?

Электричество уже давно стало нашим постоянным спутником и верным помощником. Сложно даже представить, как наши недавние предки могли обходиться без этого полезнейшего изобретения человечества.

Но чтобы управлять ним, необходимы определенные знания. Особенно это касается монтажа проводки и розеток. Но вопрос о том, как подключить двухклавишный выключатель правильно, способен поставить в тупик даже сравнительно опытного домашнего мастера. Попробуем подробнее расписать вам этот процесс.

Некоторые советы

К механизму электропровода подключаются двумя способами: зажимами и самозатягивающимися клеммами. Винтовой зажим известен каждому, кто имел дело с советской и дешевой китайской «электрикой»: оголенные концы проводов вставляются в специальный разъем, после чего их зажимают винтами.

Перед тем как подключить двухклавишный выключатель (точнее, перед его покупкой), обязательно убедитесь в том, что в нем провода крепятся не так!

Дело в том, что со временем винтовые соединения разбалтываются, так что время от времени их обязательно нужно проверять. В устройстве с клеммами таких проблем попросту нет.

Особенности продукции

В последнее время у производителей все чаще встречаются модульные конструкции. Так как подключить двухклавишный выключатель обычной модификации несколько проще, мы рассмотрим принцип установки именно модульного типа.

Перед началом работы

Вы обязательно должны ознакомиться со схемой подключения. Как правило, современные производители прилагают ее к устройствам, но мы обрисуем принцип ее работы для наглядности.

В общем и целом, под одной крышкой скрывается пара обыкновенных одинарных выключателей, принцип работы которых известен каждому еще со школы. Ноль и землю нужно напрямую подводить к светильникам, в то время как фаза обязательно должна проходить через сам выключатель.

Что нужно для установки

Определив, как подключить двухклавишный выключатель, убедитесь в наличии необходимого минимума инструментов, без которых работать будет крайне непросто. Впрочем, там и нужно всего-то ничего: обыкновенная крестовая отвертка, плоская отвертка с индикатором фазы, нож и пассатижи. Эстетам может понадобиться уровень.

Приступаем к работе

Конечно, мы будем говорить самые банальные вещи в мире, но еще раз проверьте, а выключили ли вы электричество! Даже после этого обязательно проверьте отсутствие тока на месте. Делать это нужно, не только хорошо изучив, как правильно подключить двухклавишный выключатель, но и при любых электротехнических работах.

Как обычно, готовим провода в распределительной коробке, при необходимости их укорачивая и зачищая от слоя изоляции. Если вы помните, то подобные выключатели используют систему сразу из трех проводов.

С их концов нужно снять изоляцию (примерно на сантиметр), после чего засунуть их в клеммы. Фазу нужно поместить в гнездо “L”, а два других (как правило, синего и желтого цвета) в два других отверстия, ориентируясь по стрелкам на внутренних частях устройства, указывающих в сторону нужных вам светильников.

Учитывая, что модули – два обычных выключателя, их соединяют, проводя перемычку из небольшого кусочка провода.

Перед тем как подключить двухклавишный выключатель «Legrand» (или произведенный в другой иностранной компании), внимательно изучите схему!

fb.ru

Как подключить двухклавишный выключатель света. Видео

Материалы и инструменты

  1. Отвертка (крестовая и плоская)

  2. Бокорез

  3. Монтажный нож

  4. Пассатижи

  5. Уровень

  6. Клеммники

  7. Электропровода

  8. Монтажная коробка

  9. Двойной выключатель

  10. Изолента

Схема подключения двойного выключателя

Заземляющий и нулевой провод напрямую проходят через распределительную коробку. В ней их концы разделяют на две части каждый, которые подключают к двум светильникам.

К двойному выключателю через распределительную коробку проходит только фазный провод. От выключателя к лампам будут идти два отдельных провода.

Установка электропроводов

Монтаж электропроводов при подключении двухлавишного віключателя света происходит по вышеуказанной схеме.

Сложность может быть только в одном. Если в комнате уже сделан ремонт провода нужно устанавливать в специальных гофротрубах или кабель-каналах. Но, когда здание только строится или делается ремонт, провода устанавливаются под штукатуркой.

При подключении проводов к сети обязательно нужно выключить электричество на щитке.

Как подключить двухлавишный выключатель

  1. Снимем изоляцию на концах проводов на отрезке 10 см.

  2. На двойном выключателе ищем клеммы или зажимы для фазного и выходного проводов. Зажим L предназначен для фазного провода, на противоположной стороне другой зажим или клемма — для выходного провода.

  3. Провода присоединяются к клеммам или зажимам.

  4. Устанавливаем устройство выключателя в монтажную коробку.

  5. Если выключатель имеют рамку и клавиши, которые снимаются, их нужно снять.

  6. Устанавливаем основу двухлавишного выключателя.

  7. Прикрепляем рамку и клавиши выключателя.

На этом подсоединение двойного выключателя окончено.

Как подключить двойной выключатель: видео

Более подробно процесс, как подсоединить двойной выключатель к проводу, показан в видео:

Больше информации

Задать вопрос

samoremont.com

Как самому подключить двойной выключатель: видео инструкция и фото.

Строение, преимущества и недостатки двойного выключателя

Двухклавишный выключатель предназначен для контроля двух разных осветительных приборов с одного места или двух частей одного большого прибора. Это очень удобно для включения света в раздельной ванной комнате и туалете. Часто их устанавливают в коридорах у входной двери, чтобы с легкостью можно было включить свет и на улице, и в самом коридоре.

Для того чтобы иметь представление о том, как устроен и как выглядит двойной электровыключатель, рассмотрим его строение.

Он состоит из:

  • корпуса;
  • двух клавиш;
  • входных и выходных фаз.

К такому выключателю одновременно подключаются три провода: один заходит, два выходит для подключения осветительных приборов.

Точно так же выглядит и одноклавишная модель. По сути, двойной выключатель состоит из двух одинарных. В состав некоторых таких видов может входить подсветка, что значительно облегчит поиск выключателя ночью.

Теперь рассмотрим все преимущества такого вида выключателей.

  • Главный плюс состоит в том, что один выключатель контролирует работу сразу нескольких лампочек, именно поэтому он настолько популярен.
  • Также он может без особого труда отрегулировать яркость освещения в комнате за счет его способности выключать и включать только часть лампочек, чего не может делать одноклавишный выключатель.
  • Установив такой вид выключателей можно значительно сэкономить на электроэнергии и на проводке, так как к нему понадобится протянуть всего один провод.
  • Двойной выключатель также является очень выгодным, так как если он размещен на улице, сделать защиту от влаги дешевле и легче на одном, нежели на нескольких разбросанных в разных местах.

Ну а к единственному недостатку можно отнести то, что если двухклавишный электровыключатель подсоединить к двум разным люстрам, которые находятся в разных комнатах, их первое время можно путать, и с непривычки включать освещение не в той комнате, которая нужна.

Как самостоятельно подключить двойной выключатель

Выполнение работы по подключению подобного выключателя практически ничем не отличается от подключения обычного. Если хорошо разобраться, то, в общем-то, это и есть два самых обычных выключателя.

Для подключения потребуется:

  • плоская отвертка;
  • крестовая отвертка;
  • канцелярский нож;
  • бокорезы;
  • уровень.

Чтобы подключить такой вид выключателя необходимо выполнить ряд шагов.

Шаг 1. Отключаем электричество в квартире. В распределительном щите все рычаги или пробки нужно повернуть в неактивное положение. Это понадобится для обеспечения безопасной работы.

Шаг 2. Теперь следует подготовить проводки и изучить особенности их расположения. Как правило, двухклавишное устройство имеет три проводка.

Шаг 3. Проводки нужно укоротить до длины около 10 сантиметров.

Шаг 4. Подготавливаем небольшое углубление в стене с помощью зубила для дальнейшего размещения там проводки под электровыключатель.

Шаг 5. После этого следует подключить провода. Нужно их сначала зачистить, а потом скрутить вместе и для надежности сжать плоскогубцами, тщательно заизолировать.

Шаг 6. Подключаем два провода на осветительные приборы и сразу же проводим от распределительного щитка ноль к каждой фазе.

Обратите внимание! Следует учесть, что при подключении проводов друг к другу соединять нужно только выполненные из одного материала, например алюминиевый к алюминиевому.

Шаг 7. В завершении работы по подключению необходимо надеть коробку и подать напряжение для проверки исправности электровыключателей. Она устанавливается так, чтобы общий контакт находился внизу.

Чтобы иметь полное представление о подобной работе, предлагаем посмотреть специальный видеоурок, который поможет разобраться со всеми нюансами подключения.

Как подключить люстру к двойному выключателю

Перед выполнением любой работы с освещением следует обезопасить себя, отключив напряжение. Чтобы убедиться в отсутствии напряжения можно воспользоваться тестером.

Если люстра имеет пять и больше лампочек, то без двухклавишного выключателя никак не обойтись, так как он имеет трехпроводную систему и позволит регулировать освещение, включив только лишь часть лампочек, а не все вместе.

При подключении люстры следует обратить внимание на маркировку, которая нанесена на клеммнике, обычная фаза подписана буквой L, а нулевая буквой N. Люстра с несколькими лампочками имеет несколько таких проводков, подобно промаркированных.

Из потолка, где прикреплена люстра, должно быть видно три кабеля, один нулевой и два фазных. Следует учесть, что через выключатель нужно пропускать именно фазный провод. Это делается, чтобы в ходе ремонтных работ не выключать электрический щит, а можно было только щелкнуть кнопкой выключателя - это достаточно удобно.

Теперь, когда с проводами все понятно, приступим непосредственно к подключению люстры к электровыключателю. Для этого необходимо найти фазный провод. Сделать это можно следующим образом: поочередно включать каждую клавишу и в это же время к проводу прикасаться отверткой-индикатором. Если индикатор светится, значит, нужный кабель найден.

Лишь после того, как все нужные провода найдены, их можно подключить. Нужно повесить люстру на полок и все провода соединить согласно маркировки на них, то есть нулевой кабель к нулевому и так далее.

Все провода после соединения друг с другом следует обмотать изолентой. Это нужно для надежности и безопасности скрепления.

ogodom.ru

монтаж с пошаговой инструкцией процесса

Выключатель двухклавишный мало чем отличается от своего одноклавишного «брата», он имеет практически такое же строение. Помимо корпуса, в нем находятся входные/выходные клеммники или винтовые зажимы. Единственное отличие – в количестве клавиш.

На входной клеммник поступает ток, затем к нему подсоединяются провода с контактами, связывающимися с каждой клавишей отдельно. Контакты соединяются с выходными зажимами/клеммами, к которым потребуется подсоединить кабель. Его функция – соединять светильник и выключатель.

Главная особенность двухклавишного выключателя – в том, что он может управлять парным количеством ламп: 2, 4, 10 и даже больше, но не 3 или 5.

Монтаж двухклавишного выключателя целесообразен в таких случаях:

  • при подключении люстры с несколькими группами лам;
  • когда требуется установить светильник в помещении, близком к улице: одна лампа будет зажигать свет в коридоре, а другая – снаружи;
  • при подключении раздельного санузла: одна лампа будет освещать ванну, другая – туалет.

Монтаж

Установка двухклавишного выключателя происходит следующим образом:

1. Первым делом монтируются элементы, имеющие название предустановочные: распределительная коробка, в которой будут подсоединяться провода, вместилище для выключателя (электрики именуют его подрозетником) и защитное устройство. Суть последнего проста – уберечь систему от короткого замыкания и прочего.

Не забудьте перед работами обесточить квартиру!





2. Прокладка необходимых проводов, без присутствия которых у нас ничего не получится. В список must-have входят:

  • питающий провод, который проталкивается до распределительной коробки от устройства защиты, а затем направляется к подрозетнику;
  • провода от нашей люстры или других источников света.

3. Монтаж защищающего приспособления. Мы использовали двухполюсный выключатель, выбор которого зависит напрямую от мощности лампочки. Теперь необходимо снять слой изоляции.

4. Монтаж выключателя. Опять же у проводов отмеряем нужный размер, все лишнее безжалостно убираем. Подключаем провода в клеммы. Учитываем, что в синий цвет у нас окрашен ноль, а желтым цветом обозначено заземление. Оставшаяся жила (светлая) послужит нам для передачи фазы.

Следите, чтобы на входе и выходе фазы совпадали. Если вверху синий провод располагается справа, внизу он должен находиться там же.

5. Установка выключателя. На очереди у нас подрозетник, который мы успешно монтируем. Не забудьте зачистить провода! Следующий шаг – соединение двухклавишного выключателя с этими проводами. На его обратной стороне обычно можно увидеть схему. Так что следуем конкретным условным обозначением. В нашем случае латинская Л обозначает подходящую фазу, для остальных жил имеются специальные контакты. Таким образом, выключатель подключен.

6. Далее занимаемся монтажом осветительных приборов. Теперь вам известно, как правильно соединить двухклавишный выключатель.

Рассматриваем схему подключения выключателя

А у нас все готово для финального этапа. На фото схемы подключения двухклавишного выключателя видно, что у нас должно получиться на данном этапе:

  • распределительная коробка, в которой мы поместили провода;
  • собственно выключатель;
  • источники электричества;
  • провод для запитки.

Напоминаем, что выключатель в двухклавишной вариации имеет на один контакт для подключения больше. К входу подсоединяется фаза от распределительной коробки; выходы же отвечают за работу лампочек. Контактов три и зажимов ровно столько же.

Перед тем как подключить двухклавишный выключатель света по схеме, удалите изоляцию. В питающем кабеле провод, который имеет коричневый окрас, – фаза, синим цветом традиционно обозначается нуль. Напоминаем, что никакие другие варианты кроме тех, когда выключатель разрывает фазу, не подходят! Так решили для вашей же безопасности и удобства, чтобы лампочку можно было без вреда для здоровья поменять, отключив свет.

В противном случае существует риск получить заряд тока.

В случае выключателя с двумя клавишами для фазного провода предназначается общий контакт. Соединяем фазу питательного кабеля с общим контактом. Затем соединяем нули кабелей для питания и приборов освещения. Другими словами: мы должны соединить провода голубого (синего) цвета от питающего кабеля с соответствующим проводом, ведущим к источникам света. Красный провод предназначается для того, чтобы фаза уходила к выключателю.

Если вы хотите разнообразить вашу квартиру интересными решениями, можете посмотреть какие еще бывают выключатели в этой статье. Довольно интересным и современным решением станет установка именно дистанционного выключателя. Подробнее об этом вы можете узнать здесь.

По сути, мы подключили наш двухклавишный выключатель на две лампы. Нам осталось проверить корректность работы осветительных приборов, после чего соединением в коробке подтягиваем, пропаиваем, хорошенько заизолируем. Работа готова!

Из всего сказанного выше видно, что правильно подсоединить двухклавишный выключатель не составит труда. С этим может справиться человек, не специализирующийся особо на электрике.



Прочтите также: - Кабель каналы для прокладки открытой электропроводки - Электросчетчик Меркурий 201 - Передать показания счетчика за электроэнергию: все способы - Подключение проходного выключателя: инструкция и схема - Как правильно подключить выключатель света. Пособие знатока - Особенности электрической проводки в зданиях из бруса
