Как обнаружить место короткого замыкания в электропроводке. Как найти кз


Как найти источник короткого замыкания в скрытой проводке?

Одной из частых причин, из-за которых возникают неполадки с электрическими приборами, является повреждение кабеля на определенном участке проводки. Хорошо, когда место разрыва кабеля известно и оно доступно для быстрого ремонта. Но что делать, если разрыв или короткое замыкание произошло на закрытом участке цепи, где-нибудь в штробах? В таком случае необходимо или звать профессионального электрика для устранения неполадок, или самостоятельно искать место разрыва. И если вы решили ознакомиться с этой статьей, то вы наверняка выбрали второй вариант действий.

Короткое замыкание в скрытой проводке

Как найти короткое замыкание в скрытой проводке?

Ищем участки замыкания

Прежде чем осуществлять поиск обрыва скрытой проводки, стоит удостоверится в том, что имеется напряжение на входе, а автоматы исправны. Если при осмотре автоматов определилось, что пробки находятся во взведенном состоянии, то ЧП произошло в самом доме, если же автомат находится в выключенном положении, то это свидетельствует о произошедшем коротком замыкании. Далее можно приступать к непосредственному поиску участка, на котором произошел сбой.

Как правило, разводка в доме устанавливается по лучевому принципу. Другими словами, от дозовой коробки расходятся лучи (проводка) к розеткам, а на каждый выключатель подводится отдельный кабель. Мы рекомендуем ознакомиться со схемой проводки, которая установлена у вас дома — это значительно упростит поиск места разрыва или замыкания на цепи.

Найдите дозовую коробку и вскройте её — внутри находится несколько скруток. На каждой линии рекомендуется измерить сопротивление и напряжение. Если показатели везде положительные, необходимо искать причину в другой дозовой коробке. Как только вы найдете скрутку, на которой нет напряжения и сопротивления — это означает, что на данной линии произошел обрыв, который необходимо устранить.

Ищем участки замыкания в скрытой проводке

Итак, мы определили общий участок, на котором произошел разрыв. Теперь же необходимо узнать, в каком конкретном месте произошел разрыв, а затем устранить его. Рассмотрим, как найти обрыв в скрытой проводке.

Находим место обрыва

Первый, и наиболее простой метод дальнейших действий — это вскрытие штукатурки и обнаружение провода, на котором нет напряжения. Вскрытие производится с распределительной коробки и далее к месту повреждения. Большой вскрытый участок штробы на стене, пыль и шум — все это для того, чтобы найти и устранить участок величиной в несколько сантиметров.

Отметим, что в некоторых случаях сложность представляет даже определения трассы кабеля, который проходит в стене. Хорошо, если электрики при укладке кабеля пользовались ГОСТами и правилами монтажа проводки, но часты случаи, когда кабели прокладываются самым кратким путем для сокращения расходов. В таком случае может понадобиться снять всю штукатурку со стены для того, чтобы определить трассу и устранить дефект. Для того, чтобы избежать столь разрушительного ремонта, электрики используют специальный прибор для обнаружений обрыва скрытой проводки.

Профессионалы чаще всего используют прибор MS-58M — специальный бесконтактный пробник для определения напряжения на трассе сквозь различные материалы, в т.ч. бетон, кирпич, дерево и т.д.

Прибор MS-58M

Для повседневных целей используются и простые вариации комбинированного типа наподобие MS-48NS. С помощью данного прибора можно определить напряжение на определенном участке проводника, прозвонить провод, а также определить участок трассы, на котором пропадает напряжение.

Прибор MS-48NS

Как правило, такие приборы точно определяют место обрыва — до 8-12 см. Таким образом существенно сокращаются объемы работ и отремонтировать кабель можно без существенных разрушений.

После определения места разрыва, необходимо вскрыть штукатурку, достать кабель и починить его с помощью минимального набора инструментов (пассатижей, ножа, изоленты), после чего — поместить кабель обратно в трассу и привести место в начальный вид.

Посмотрите видео об использовании детектора для нахождения источника короткого замыкания в скрытой проводке:

Вас могут заинтересовать:

prokommunikacii.ru

Как найти замыкание в проводке?

Короткое замыкание явление довольно неприятное и опасное, так как можно не только остаться без электроэнергии, но и без жилья, если автоматика не сработала и в результате нагрева произошло воспламенение изоляции.

Согласно определению – короткое замыкание, это когда положительный подающий и обратный провода замкнуты через очень малое сопротивление, то есть, накоротко.

При КЗ ток стремится к бесконечности, а напряжение падает к нулю, однако настоящую трудность представляет не столько процесс устранения, сколько поиска места пробоя.

Как найти КЗ в проводке

Для того чтобы поиск КЗ прошел как можно быстрее и принес результаты, поможет следующее:

  • · наличие действительной схемы прокладки линий;
  • · использование специального инструмента;
  • · знание схемы в натуре и наличие соответствующего опыта.

В большинстве случаев замыкание происходит в местах коммуникации, то есть, в распределительных коробках и щитках, розетках, выключателях или на участках, где проводка открыта и подвержена воздействию солнечных лучей, повышенной влажности или механическим нагрузкам.

Участки проложенные в каналах и внутри стен служат десятилетиями и могут выйти из строя только во время аварийной ситуации.

Если визуально не получается определить место, где закоротило, как правило, если это освещение, то перегоревшая лампа и обгоревшие подводящие провода, в розетке просто почернение с обугливанием проводов, то действуют методом исключения.

Идеальный вариант, когда блок комнат или линии разделены по группам, каждая со своим автоматом, или просто выводами на электрощит.

Постепенно отключая каждую из групп, обнаруживают место поломки и приступают к его ремонту, если же проводка не менялась и используется старая схема с одним автоматом на вводе и распределительными коробками со скрутками, тогда придется вскрывать каждую из них, опять же определять место поломки методом исключения.

Как найти ноль в проводке

Когда случается авария и перестает работать электрическая проводка, остается только одно – вскрывать распределительную коробку и тут ожидает легкий шок, от количества находящихся здесь проводов, при том что схема квартирной проводки, как правило отсутствует.

Естественно, перед тем, как начать ремонтировать следует определить, какой именно провод фазный, а какой нулевой, чтобы знать не только откуда приходит ток, но и где именно следует проявлять осторожность в работе.

Если на руках имеется схема, то первое, что следует сделать, это определить нахождение нейтрали по ней, уже потом с помощью тестера, убедиться в этом окончательно.

Согласно ПУЭ нулевой провод должен иметь изоляционную оболочку коричневого цвета, и если проводка выполнялась согласно нормативным требованиям поиски закончатся очень быстро.

К сожалению, это можно отнести к промышленным электроустановкам или современным бытовым электросетям, чего не скажешь о проводке советского стандарта, где зачастую, в быту использовались провода только с белым цветом изоляции.

Если отсутствует цветовая маркировка и какие-либо схематические обозначения, остается использовать аппаратные методы и работать при включенном напряжении.

С помощью отвертки-индикатора сперва определяют фазный провод, затем поочередно делают замер вольтметром между ним и остальными проводами, где индикатор не показал наличие потенциала, при этом, следует отключить все приборы из розеток, а выключатели освещения перевести в разомкнутое состояние.

Как найти обрыв в проводке

Когда проводка скрытая, то это и хорошо и плохо одновременно, поскольку с одной стороны не видно никаких проводов, эстетично и уютно, однако в случае поломки или обрыва, приходится проделать массу работы, чтобы устранить ее.

Обрывы почти не случаются в тех местах проводки, которые всегда закрыты толстым слоем штукатурки, за исключением тех случаев, когда это вызвано внешним вмешательством, например сверлением стены, с последующим попаданием сверла в кабель.

Аварию всегда следует искать в местах коммуникации – распределительных коробках, щитах и коммуникационной аппаратуре, либо возле них.

Наиболее распространенный случай, это когда происходит обгорание провода, вследствие перегрузки, и это может быть, как нейтраль, так и фаза, характерные признаки того, что обрыв произошел в нулевом проводе — в розетках и выключателях на всех полюсах индикатор показывает положительный потенциал.

Место обрыва следует искать до той коробки, после которой идентифицируется нормальный режим работы, если же это явление наблюдается везде, то проблема непосредственно на главном вводе.

Смотрите также:

Как проверить проводку? http://euroelectrica.ru/kak-proverit-provodku/.

Интересное по теме: Как развести проводку?

Советы в статье "Как штробить стены под проводку." здесь.

При обрыве фазы, наоборот, в проводах и коммутационной аппаратуре ни на одном из полюсов не будет фиксироваться положительный заряд, однако это же может свидетельствовать и обрыв сразу двух линий.

Для более точной идентификации, линии проверяют тестером на «прозвон», определяя таким образом конкретный провод.

euroelectrica.ru

Как Найти Короткое Замыкание (КЗ) В Электропроводке Квартиры Или Дома?

Короткое замыкание – это одна из самых неприятных и опасных неисправностей бытовой электрической сети. Такая неисправность обычно возникает неожиданно и может привести к очень неприятным последствиям – возгоранию и пожару.

Каждый владелец квартиры или частного дома должен знать и четко понимать, что такое КЗ (короткое замыкание), основные причины возникновения и методы поиска и устранения этой неисправности домашней электросети. В этой статье будут рассмотрено, как найти короткое замыкание в электропроводке дома или квартиры и способы устранения его своими руками.

Содержание статьи

Что такое КЗ и причины его возникновения

КЗ (короткое замыкание) – это контакт между проводами с разными потенциалами. В домашней проводке чаще всего возникает КЗ между фазным и нулевым проводом, а при трехфазной проводке возможно замыкание между фазами, а также между одной из фаз и нулевым проводником.

Поскольку сопротивление проводов электропроводки незначительное, то при КЗ резко увеличивается величина тока, вызывающая резкий нагрев проводников. Если не сработает автомат защиты, то нагрев может достичь критических величин и вызвать возгорание изоляции и легко воспламеняющихся материалов.

Основные причины возникновения КЗ в бытовой электропроводке:

  • старение изоляции приводит к ее разрушению, особенно в местах пересечений и перегибов. На состояние изоляции оказывает разрушающее воздействие высокая влажность;
  • механическое повреждение изоляции между проводами. Очень часто подобное повреждение возникает из-за вбивания обычного гвоздя прямо в скрытую в стене проводку. При проведении различных строительных работ рекомендуется определиться с расположением проводки в стене;
  • проводка не рассчитана на реальную потребляемую мощность, поэтому в процессе эксплуатации проводка нагревается, а изоляционный слой плавится;
  • в любом электрическом приборе может возникнуть неисправность, которая приведет к КЗ в сети;
  • известны случаи возникновения короткого замыкания из-за крыс, перегрызающих кабель.

Как Найти Короткое Замыкание В Проводке?

Определить место возникновения КЗ практически невозможно заранее, но после срабатывания автоматического выключателя нужно переходить к поиску и локализации места его появления.

Действовать нужно последовательно, по определенному алгоритму:

  1. Тщательный визуальный осмотр. Если удалось обнаружить повреждение изоляции и оголенные жилы, которые соприкасаются, то вероятно причина находится здесь. Обычно повреждения появляются в местах соединения и перекрещивания проводов, в розетках, в распределительных коробках. Подгорелая изоляция оболочки проводов – это сигнал о возможном месте неисправности;
  2. Отключаются все электрические приборы и лампы, затем мегаомметром измеряется сопротивление между фазой и нулем, а также между фазой и заземлением. В случае КЗ прибор покажет очень небольшую величину сопротивления.
  3. Иногда КЗ возникает в подключенных электрических приборах. В таком случае его можно вычислить методом исключения. Отключаются все приборы, и включается автоматический выключатель. Затем по очереди подключаются приборы. Пока не сработает автомат.
  4. Известны и народные методы определения КЗ по звуку, издаваемому в месте возникшего короткого замыкания. Другой способ – определение проблемной зоны по запаху плавящейся или горелой пластмассы. Конечно, специалисты не рекомендуют использовать дедовские способы, ведь сейчас существуют приборы, которые точно определяют место неисправности электросети.

Последствия замыкания электропроводки

При соприкосновении оголенных проводов с разными потенциалами возникает КЗ, ток резко увеличивается, возрастает температура и плавится изоляция, а иногда даже возникает электрическая дуга.

Последствия короткого замыкания в домашней электрической сети могут быть чрезвычайно неприятными:

  • температура в месте КЗ, особенно при возникновении электрической дуги, может достичь точки плавления жил проводки, а сам процесс приобретет взрывообразный характер;
  • в результате перегрева проводов и воспламенения изоляции может возникнуть пожар;
  • возможен выход из строя некоторых электроприборов.

Меры по предотвращению КЗ в домашней электросети

Чтобы уменьшить вероятность возникновения короткого замыкания владелец жилья должен периодически производить осмотр своей сети освещения. Конечно, осмотр не даст 100% гарантии, но поможет устранить неисправности, приводящие к появлению КЗ в сети.

В процессе осмотра нужно производить следующие действия:

  • если розетка начала греться, искрить, появился запах пластика, то ее следует заменить новой, или отремонтировать;
  • ревизия всей сети освещения и силовой группы проводов проводится раз в полгода. Нужно обращать внимание на цвет изоляции. Возможные места опасного нагрева определяются по цвету изоляции проводов;
  • установка автоматического выключателя с УЗО. Автоматический выключатель отключит сеть в случае КЗ, а УЗО (устройство защитного отключения) реагирует на прикосновение человека к оголенным проводам. Применение этого устройства может спасти жизнь;
  • сечение проводов электропроводки рассчитывается исходя из суммарной мощности всех электрических приборов;
  • при монтаже не следует слишком плотно укладывать кабели проводки;
  • если нужно произвести какие-либо работы, например, просверлить стену, то следует убедиться в отсутствии электропроводки под штукатуркой в этом месте.

Как устранить возникшее замыкание?

Найти место возникновения КЗ это только половина дела, ведь его нужно устранить. Для этого, как и при поиске места замыкания, также нужно действовать последовательно в определенном порядке:

  • обнаруженный поврежденный участок следует удалить, установить новые провода и тщательно заизолировать соединения;
  • выключатели или розетки, которые оплавились или подгорели, рекомендуется заменить новыми;
  • старую электропроводку следует заменить полностью, т.к. у нее уже начался процесс разрушения изоляции и КЗ возникнет неизбежно, но в другом месте;
  • КЗ в бытовой технике устраняется ее ремонтом или заменой.

Выполняя эти простые рекомендации можно самостоятельно найти и устранить повреждение электрической сети в своем доме или квартире и обойтись без вызова электрика.

Понравилась статья? Поделиться с друзьями:

elektro-enot.ru

Как найти короткое замыкание в проводке квартиры

Возможные причины короткого замыкания

Прежде всего, отметим негативное воздействие тока короткого замыкания на электропроводку. Даже новая проводка, не защищенная автоматом, под воздействием к.з. теряется сопротивление изоляции, перегретые провода становятся ломкими, снижается проводимость за счёт появление окиси.

Определение короткого замыкания

В зависимости от продолжительности и величины тока к.з. электропроводка может прийти в полную негодность. Замена всей электропроводки в квартире может обойтись хозяину недешево. Поэтому монтажу электропроводки нужно уделять особое внимание. Причин короткого замыкания в проводах квартиры может быть несколько.

Старение электропроводки является основной причиной возникновения короткого замыкания. Со временем изоляция электропроводки разрушается, теряется сопротивление изоляции, особенно в местах, где периодически появляется сырость. При сырых стенах и нарушении изоляции проводов ощущается легкое пощипывание или удар током во время касания стен руками. От сырости провода нарушенной изоляцией начинают искрить, появляется нагар, который хорошо проводит ток. Как результат в сырой стене происходит короткое замыкание. Этот вид к.з. в стене самый трудоемкий в поиске его места нахождения.

Механическое нарушение электропроводки при ремонтных работах или иных действий хозяина. Такое замыкание электропроводки наиболее легкое в плане обнаружении места нахождения. Зная место поврежденных проводов нетрудно вскрыть стену и отремонтировать провода перемычкой с надежным соединением.

Если повреждена проводка грызунами под полом, то и в этом случае можно определить место нарушения изоляции проводов, хотя для этого нужно вскрывать пол. Когда у вас есть только единственный вариант монтажа проводки под полом, то и здесь нужно соблюдать правила монтажа электропроводки под полом и использовать бронированный кабель.

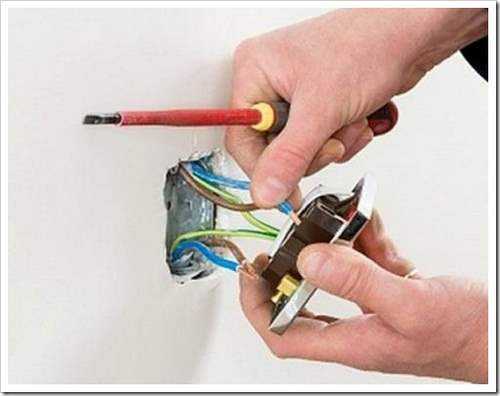

Короткое замыкание в розетке

Неверный выбор автоматического выключателя по номинальному току для данного сечения проводов. Подобная причина возникновения к.з. возможна при длительном перегреве электропроводки и постепенному ухудшению изоляции кабелей.

Короткое замыкание в проводке квартиры может возникнуть в плохом контакте розетки, вилки, распределительной коробке, электрощитке, освещении. В любом случае необходимо вызвать электрика или найти и устранить короткое замыкание в проводке квартиры своими руками.

Как найти место короткого замыкания в проводке квартиры

Самое трудное — это найти место короткого замыкания в проводке квартиры, если скрытый монтаж кабеля проводился в штробах. Для определения места к.з. электрики пользуются мегаомметром. У вас, вряд ли имеется такой прибор, поэтому для нахождения исправности в домашней сети используют такие приборы как мультиметр, стрелочный тестер, или лампочку с батарейкой.

Для таких целей мультиметр использовать не рекомендуется, так как режим измерения сопротивления проводится при малом токе (микроамперы), которого не хватает для пробоя нагара в месте замыкания. Лучше взять стрелочный тестер или лампочку с батарейкой. Поиск места неисправности нужно начинать с отключения вводного автомата. Все работы с электропроводкой проводятся только в отсутствие сетевого напряжения.

Прозвонка из батарейки и лампочки

Разберем случай, когда вы не знаете, где произошло короткое замыкание, то есть вы не обнаружили запаха горелой изоляции, не слышали искрения в проводах. Перед поиском неисправности необходимо отключить все выключатели освещения во всех комнатах, вынуть вилки из розеток всех потребителей электроэнергии.

Если вводной автомат находится в подъездном электрощите, открутите фазный провод с нижней клеммы автомата и проверьте на к.з. тестером в режиме самого низкого предела сопротивлений. Стрелка прибора не упала на ноль или близко к нему (нет замыкания), тогда по очереди подключаете освещение во всех комнатах, а затем включайте все бытовые приборы также по очереди.

Стрелочный тестер для прозвонки проводов

Если обнаружили источник замыканий, не включайте его пока не отремонтируйте. А если неисправность не обнаружена и тестер показывает ”0” при всех отключенных потребителях электроэнергии, переходим к следующему шагу. В случае, когда вводной автомат находится в подъездном щитке, прозванивают провода от вводного автомата до первой разветвительной коробки в квартире.

Перед этим отсоединяют концы проводов, идущие от вводного автомата, в коробке. Если замыкание не обнаружено, подсоединяют тестер к проводам в коробке, но уже из квартиры и прозванивают с этой коробки всю оставшуюся проводку. Короткое замыкание есть. Тогда отсоединяют провода от распределительной коробки последней комнаты.

Если к.з. еще обнаруживается тестером, по очереди отключают провода, идущие в распределительные коробки других комнат, до тех пор, пока не будет обнаружена комната с неисправностью. В этой комнате сначала проверяют все розетки. Неисправную розетку заменяют на новую.

Если замыкание опять не нашли, откручивают по очереди все провода от розеток, освещения в разветкоробке. Допустим, нашли неисправность в проводах, ведущих к розетке. При скрытой электропроводке нужно выдернуть кабель из штробы, зачистить её и уложить новый отрезок кабеля.

Кабель нужно менять, т. к. его изоляция уже нарушена высокой температурой тока короткого замыкания. Если портить стену не желаете, тогда можно провести кабель от соседней розетки (если нагрузка неисправной розетки небольшая) по кабельному каналу вниз к плинтусу и поднять его до розетки. Когда неисправна сама розетка, ее нужно заменить.

Чистить розетку не желательно, т. к. нагар проникает глубоко в пластик, что может вызвать повторное замыкание. В проводке новых квартир укладывается кабель с жилой защитного заземления (цвет желто – зеленый). Его также прозванивают относительно фазы и нуля.

Тоже интересные статьи

electricavdome.ru

Как найти место короткого замыкания в проводке

Электричество, как и другие блага цивилизации, доступно сегодня каждому человеку. Мы уже не можем представить себе жизнь без освещения, телевидения, компьютеров и холодильников.

Но с этим явлением следует обращаться аккуратно, поскольку иногда нас ожидают неприятные сюрпризы. Одним из таких является замыкание между проводами электропроводки. Результатом в лучшем случае является срабатывание автоматов защиты и отсутствие сети 220 В в одном из жилых помещений. Как найти короткое замыкание в проводке квартиры (КЗ)? Это по силам каждому образованному человеку.

Разновидности коротких замыканий, их проявления

Электрические сети, распределённые проводкой по стенам дома, бывают однофазными и трёхфазными. Трёхфазные тоже имеют разновидности – четырёхпроводные с нейтральным проводом или трёхпроводные без него. Если нагрузка во всех фазах симметрична, можно использовать только 3 фазных провода. Если же нет – обязательно наличие нейтрального провода.

По последним стандартам, ввод осуществляется по пяти проводникам – к 4 вышеупомянутым добавляется ещё провод заземления. Таким образом, в однофазной сети КЗ в скрытой проводке бывает только одно – между фазой и нулевым проводником. Для 3-фазных сетей бывают разные виды коротких замыканий:

  • между двумя фазными проводниками;
  • между одной из фаз и нулевой жилой;
  • между фазой и заземлением;
  • между нулевым и заземляющим проводниками.

Теперь можно дать определение короткому замыканию. Это – кратковременный или продолжительный контакт двух токопроводящих проводников, имеющих разные потенциалы. При этом сила тока между замкнутыми жилами возрастает многократно.

Если защитный автомат на электрощите вовремя не сработал – начинается перегрев проводников, приводящий к расплавлению изоляции с её последующим возгоранием. Как следствие – возникновение пожара. Кроме того, могут пострадать подключенные приборы и даже люди, если начнут тушить пожар водой, не отключив электричество.

Причины возникновения КЗ

Причины возникновения таких аварийных ситуаций бывают самыми разнообразными.

  • Повреждение изоляционного слоя – наиболее распространённое явление во время ремонта или перепланировки. Например, попавший в изоляцию гвоздь, который вбили в стену.
  • Нарушение изоляции при попадании воды – например, от соседей. Более всего страдают соединения проводников, защищённые изоляционной лентой, при монтаже.
  • Старение кабелей, особенно в старых постройках. В то время провода не имели столь качественной изоляции, как сейчас. Со временем она начинает разрушаться, что приводит к КЗ.
  • Воздействие грызунов, которые любят пробовать электропроводку на вкус, рискуя своей жизнью. Такие явления имеют место в частных домах, подвалы которых облюбовывают мыши и крысы.
  • Слишком большая сетевая нагрузка для проводки, на которую токоведущие жилы не рассчитаны. Как следствие – перегрев и разрушение изоляции.
  • Вышедший из строя электроприбор, который при подключении к электросети создаёт короткое замыкание.

Методы локализации замыкания проводов

Как самостоятельно найти короткое замыкание в проводке квартиры? Для этого существуют несколько способов. Кроме современных приборов придётся подключить свои органы восприятия – зрение и обоняние.

Визуальный осмотр

Это – первое, что необходимо сделать. Довольно часто такой метод позволяет сразу обнаружить КЗ. С большой вероятностью вы найдете коротыш в наиболее уязвимых местах. Таких, как:

  • электрощитки;
  • распределительные коробки;
  • розетки, выключатели освещения;
  • места открытого расположения электропроводки;
  • приборы освещения;
  • сетевые удлинители;
  • штепсельные вилки и сетевые провода приборов.

Как правило, короткое замыкание сопровождается потрескиванием, световыми и дымовыми эффектами, которые оставляют следы на розетках, выключателях и стенах. Такие явления сопровождаются появлением дыма, запах которого также поможет сориентироваться.

Мультиметр

Довольно часто обнаруживают поражённый участок сети с помощью этого прибора. Как найти замыкание при помощи мультиметра? Для этого тестер переключается в режим измерения сопротивления, выбирается диапазон, который способен измерять мегаомы. Если сеть однофазная, измеряется сопротивление между двумя проводниками – фазой и нулём. Если же трёхфазная, придётся замерять сопротивление между фазами, каждой фазой и нулём, фазами и землёй.

Поиск лучше всего производить в распределительных коробках. От них провода, как правило, расходятся в виде лучей. Поэтому придётся последовательно прозвонить все кабельные прокладки. Ускорить обнаружение можно по записям электриков на электрической схеме проводки для вашей квартиры. Такая информация может быть полезной, потому что реальная разводка часто не совпадает с той, что нарисована на чертеже.

Если участок сети не подвержен КЗ, сопротивления между проводниками не будет. В противном случае мультиметр покажет какое-то конкретное значение или 0, причём оно может периодически меняться.

К сожалению, при такой проверке на проводники подаётся небольшая разность потенциалов, около 9 Вольт. Пробитая изоляция вполне может выдержать такое напряжение. Но при 220 Вольт она уже не может изолировать жилы, они закорочены. Поэтому не всегда можно доверять показаниям тестера.

Определение неисправного прибора

Если при нескольких включенных в сеть приборах выбивает защитный автомат, причина может быть не в электропроводке, а в одном из приборов. Обнаружить его достаточно просто. Для этого отключаются от сети все приборы в квартире. Затем включается автомат. Если его не выбивает, находим неисправный прибор, последовательно подключая электрооборудование. Как только неисправный подключится, автомат тут же сработает.

Методы устранения КЗ

После того как обнаружена неисправная розетка, выключатель или участок электропроводки, можно приступать к восстановлению рабочего состояния сети. С розетками, выключателями всё просто – потребуется установка новых устройств, благо они продаются в широком ассортименте. Не стоит пытаться их ремонтировать – новые стоят совсем недорого.

С ликвидацией найденных участков проводки с коротким замыканием немного сложнее. Потребуется найти места расположения штробов, в которых скрыта проводка. Следует помнить, что кабели прокладывают строго в горизонтальном и вертикальном направлениях, это облегчит обнаружение. Иногда штробы обнаруживаются визуально – особенно во время ремонта, если сорвать со стен обои.

Для определения расположения проводки можно воспользоваться подручными средствами или приборами, специально созданными для этой цели. Затем провода освобождаются от штукатурки, алебастра и удаляются. После этого прокладывается новый кабель. Места соединения нужно выполнить скруткой, тщательно их заизолировав.

Несколько полезных советов

  • Если ваша постройка имеет солидный возраст, старую электропроводку лучше всего поменять полностью. Короткое замыкание может произойти в любом другом месте, поскольку изоляция проводников уже потеряла нужные свойства.
  • Если обнаружите, что какой-то из выключателей или розетка начинают искрить – лучше сразу же заменить их. Именно в таких местах возникают очаги повышенной вероятности замыкания.
  • Если по каким-то причинам защитные автоматы и УЗО (устройство защитного отключения) не установлены – необходимо эту недоработку устранить, иначе последствия могут быть плачевными. Такое упущение наблюдается в старых зданиях.
  • Если устанавливается новая электропроводка, сечение кабеля обязательно должно быть с запасом, чтобы не перегреть жилы во время больших нагрузок. Для этого вы должны чётко представлять себе, какие электроприборы будут подключаться и где.

Чётко выполняя все вышеуказанные рекомендации, можно устранить короткое замыкание проводов собственными силами, не имея для этого специального образования и навыков.

stroitelstvogroup.ru

Как найти короткое замыкание в проводке квартиры

Электричество, как и другие блага цивилизации, доступно сегодня каждому человеку. Мы уже не можем представить себе жизнь без освещения, телевидения, компьютеров и холодильников. Но с этим явлением следует обращаться аккуратно, поскольку иногда нас ожидают неприятные сюрпризы. Одним из таких является замыкание между проводами электропроводки. Результатом в лучшем случае является срабатывание автоматов защиты и отсутствие сети 220 В в одном из жилых помещений. Как найти короткое замыкание в проводке квартиры (КЗ)? Это по силам каждому образованному человеку.

Разновидности коротких замыканий, их проявления

Электрические сети, распределённые проводкой по стенам дома, бывают однофазными и трёхфазными. Трёхфазные тоже имеют разновидности – четырёхпроводные с нейтральным проводом или трёхпроводные без него. Если нагрузка во всех фазах симметрична, можно использовать только 3 фазных провода. Если же нет – обязательно наличие нейтрального провода.

По последним стандартам, ввод осуществляется по пяти проводникам – к 4 вышеупомянутым добавляется ещё провод заземления. Таким образом, в однофазной сети КЗ в скрытой проводке бывает только одно – между фазой и нулевым проводником. Для 3-фазных сетей бывают разные виды коротких замыканий:

  • между двумя фазными проводниками;
  • между одной из фаз и нулевой жилой;
  • между фазой и заземлением;
  • между нулевым и заземляющим проводниками.

Теперь можно дать определение короткому замыканию. Это – кратковременный или продолжительный контакт двух токопроводящих проводников, имеющих разные потенциалы. При этом сила тока между замкнутыми жилами возрастает многократно.

Если защитный автомат на электрощите вовремя не сработал – начинается перегрев проводников, приводящий к расплавлению изоляции с её последующим возгоранием. Как следствие – возникновение пожара. Кроме того, могут пострадать подключенные приборы и даже люди, если начнут тушить пожар водой, не отключив электричество.

Причины возникновения КЗ

Причины возникновения таких аварийных ситуаций бывают самыми разнообразными.

  • Повреждение изоляционного слоя – наиболее распространённое явление во время ремонта или перепланировки. Например, попавший в изоляцию гвоздь, который вбили в стену.
  • Нарушение изоляции при попадании воды – например, от соседей. Более всего страдают соединения проводников, защищённые изоляционной лентой, при монтаже.
  • Старение кабелей, особенно в старых постройках. В то время провода не имели столь качественной изоляции, как сейчас. Со временем она начинает разрушаться, что приводит к КЗ.
  • Воздействие грызунов, которые любят пробовать электропроводку на вкус, рискуя своей жизнью. Такие явления имеют место в частных домах, подвалы которых облюбовывают мыши и крысы.
  • Слишком большая сетевая нагрузка для проводки, на которую токоведущие жилы не рассчитаны. Как следствие – перегрев и разрушение изоляции.
  • Вышедший из строя электроприбор, который при подключении к электросети создаёт короткое замыкание.

Методы локализации замыкания проводов

Как самостоятельно найти короткое замыкание в проводке квартиры? Для этого существуют несколько способов. Кроме современных приборов придётся подключить свои органы восприятия – зрение и обоняние.

Визуальный осмотр

Это – первое, что необходимо сделать. Довольно часто такой метод позволяет сразу обнаружить КЗ. С большой вероятностью вы найдете коротыш в наиболее уязвимых местах. Таких, как:

  • электрощитки;
  • распределительные коробки;
  • розетки, выключатели освещения;
  • места открытого расположения электропроводки;
  • приборы освещения;
  • сетевые удлинители;
  • штепсельные вилки и сетевые провода приборов.

Как правило, короткое замыкание сопровождается потрескиванием, световыми и дымовыми эффектами, которые оставляют следы на розетках, выключателях и стенах. Такие явления сопровождаются появлением дыма, запах которого также поможет сориентироваться.

Мультиметр

Довольно часто обнаруживают поражённый участок сети с помощью этого прибора. Как найти замыкание при помощи мультиметра? Для этого тестер переключается в режим измерения сопротивления, выбирается диапазон, который способен измерять мегаомы. Если сеть однофазная, замеряется сопротивление между двумя проводниками – фазой и нулём. Если же трёхфазная, придётся замерять сопротивление между фазами, каждой фазой и нулём, фазами и землёй.

Поиск лучше всего производить в распределительных коробках. От них провода, как правило, расходятся в виде лучей. Поэтому придётся последовательно прозвонить все кабельные прокладки. Ускорить обнаружение можно по записям электриков на электрической схеме проводки для вашей квартиры. Такая информация может быть полезной, потому что реальная разводка часто не совпадает с той, что нарисована на чертеже.

Если участок сети не подвержен КЗ, сопротивления между проводниками не будет. В противном случае мультиметр покажет какое-то конкретное значение или 0, причём оно может периодически меняться.

К сожалению, при такой проверке на проводники подаётся небольшая разность потенциалов, около 9 Вольт. Пробитая изоляция вполне может выдержать такое напряжение. Но при 220 Вольт она уже не может изолировать жилы, они закорочены. Поэтому не всегда можно доверять показаниям тестера.

Определение неисправного прибора

Если при нескольких включенных в сеть приборах выбивает защитный автомат, причина может быть не в электропроводке, а в одном из приборов. Обнаружить его достаточно просто. Для этого отключаются от сети все приборы в квартире. Затем включается автомат. Если его не выбивает, находим неисправный прибор, последовательно подключая электрооборудование. Как только неисправный подключится, автомат тут же сработает.

Методы устранения КЗ

После того как обнаружена неисправная розетка, выключатель или участок электропроводки, можно приступать к восстановлению рабочего состояния сети. С розетками, выключателями всё просто – потребуется установка новых устройств, благо они продаются в широком ассортименте. Не стоит пытаться их ремонтировать – новые стоят совсем недорого.

С ликвидацией найденных участков проводки с коротким замыканием немного сложнее. Потребуется найти места расположения штробов, в которых скрыта проводка. Следует помнить, что кабели прокладывают строго в горизонтальном и вертикальном направлениях, это облегчит обнаружение. Иногда штробы обнаруживаются визуально – особенно во время ремонта, если сорвать со стен обои.

Для определения расположения проводки можно воспользоваться подручными средствами или приборами, специально созданными для этой цели. Затем провода освобождаются от штукатурки, алебастра и удаляются. После этого прокладывается новый кабель. Места соединения нужно выполнить скруткой, тщательно их заизолировав.

Несколько полезных советов

  1. Если ваша постройка имеет солидный возраст, старую электропроводку лучше всего поменять полностью. Короткое замыкание может произойти в любом другом месте, поскольку изоляция проводников уже потеряла нужные свойства.
  2. Если обнаружите, что какой-то из выключателей или розетка начинают искрить – лучше сразу же заменить их. Именно в таких местах возникают очаги повышенной вероятности замыкания.
  3. Если по каким-то причинам защитные автоматы и УЗО (устройство защитного отключения) не установлены – необходимо эту недоработку устранить, иначе последствия могут быть плачевными. Такое упущение наблюдается в старых зданиях.
  4. Если устанавливается новая электропроводка, сечение кабеля обязательно должно быть с запасом, чтобы не перегреть жилы во время больших нагрузок. Для этого вы должны чётко представлять себе, какие электроприборы будут подключаться и где.

Чётко выполняя все вышеуказанные рекомендации, можно устранить короткое замыкание проводов собственными силами, не имея для этого специального образования и навыков.

normdom.ru

Как найти короткое замыкание в электропроводке самостоятельно.

Короткое замыкание в электропроводке возникает при снижении внешнего сопротивления цепи до пренебрежимо малой величины. Чтобы его измерить, найдите электродвижущую силу источника тока и его внутреннее сопротивление, после чего произведите расчет тока короткого замыкания. Возьмите источник тока и измерьте его электродвижущую силу (ЭДС).

Короткое замыкание в электропроводке возникает при снижении внешнего сопротивления цепи до пренебрежимо малой величины. Чтобы его измерить, найдите электродвижущую силу источника тока и его внутреннее сопротивление, после чего произведите расчет тока короткого замыкания. Возьмите источник тока и измерьте его электродвижущую силу (ЭДС). Для этого тестер, настроенный для измерения напряжения, присоедините к клеммам источника, соблюдая осторожность. На экране тестера появится значение ЭДС источника, измеренная в вольтах. Иногда ЭДС источника тока известна заранее, например, если таковым является двенадцативольтовый аккумулятор, это и есть его ЭДС, а вот внутреннее сопротивление источника тока чаще всего неизвестно. Рассчитайте внутреннее сопротивление источника тока. Для этого, присоедините к нему потребитель, предварительно узнав его сопротивление. Используйте резистор, с известной величиной сопротивления, которая определяется по соответствующему коду, или измерьте его с помощью тестера, перенастроив его для измерения сопротивления. Подключите его к источнику тока, и измерьте на нем напряжение с помощью тестера, присоединив его к резистору параллельно. Напряжение на резисторе должно быть меньше ЭДС источника. Рассчитайте внутреннее сопротивление источника тока. Для этого от ЭДС отнимите напряжение на резисторе, и поделите разность на значение того же напряжения на резисторе. Результат умножьте на сопротивление резистора .r=(ЭДС-U)•R/U. Результат получите в Омах. Рассчитайте ток короткого замыкания. Для этого значение ЭДС источника тока поделите на его внутреннее сопротивление Iкз=ЭДС/r. Результат получите в амперах. С помощью этого значения можно проверять короткое замыкание для данного конкретного источника тока. Если к нему присоединена любая цепь, то при достижении значения тока в ней рассчитанной величины произойдет короткое замыкание и источник тока или элемент цепи выйдет из строя (перегорит). Чтобы этого не произошло, установите в цепи предохранитель, который прерывает ее при достижении значения силы тока, равного току короткого замыкания. Это могут быть плавкие или тепловые предохранители.

 Найти короткое замыкание

Жизнь современного человека невозможно представить без искусственного освещения, отопления, телефонной связи и телевидения. Все эти и многие другие блага подарило нам электричество, о котором мы, порой, забываем. Мы считаем, что оно есть и будет всегда.

А если вдруг в доме погас свет, нам кажется, что жизнь остановилась и лишила нас крайне необходимых условий существования. На Руси есть такая пословица: «Имея – не ценишь, а, потеряв – плачешь». На мой взгляд – это именно про электричество.

Электричество проходит длинный путь от электростанции до нашего дома, где последним звеном в этой цепочке является электрооборудование помещения. Очень часто причиной «пропажи электричества» становится короткое замыкание электропроводки или бытовых приборов. В народе эту неисправность называют «коза». Короткое замыкание происходит из-за нарушения изоляции токопроводящих частей оборудования или электропроводки в результате механического повреждения или воздействия влаги.

Я работаю мастером – электриком более 4-х лет и с коротким замыканием сталкиваюсь очень часто. Самой главной причиной короткого замыкания электропроводки можно назвать естественное старение изоляции проводов. У меня есть необходимый опыт и инструмент, чтобы быстро найти короткое замыкание в Вашей квартире.

Короткое замыкание представляет собой конкретную опасность для человека потому, что оно очень часто является причиной возгораний. Поэтому найти замыкание необходимо очень быстро. Но без специалиста это сделать очень сложно. Если Вас постигло такое несчастье – обратитесь ко мне по электронной почте или телефону. Я не оставлю Вас один на один с бедой. Я обязательно помогу, потому что устранить короткое замыкание для меня – не сложная работа. Если в результате короткого замыкания электропроводка пострадала, я сделаю ремонт электропроводки квартиры.

Я приеду в удобное для Вас время. Работаю собственным инструментом. Аккуратность и качество работ гарантирую. На весь комплекс электромонтажных работ, выполненных из моих материалов, я предоставляю гарантию, и буду отвечать за Вас и Вашу безопасность. С этого дня – я Ваш семейный частный мастер – электрик. Для Вас я доступен всегда!

Диагностика замыкания в электропроводке

Вы приобрели квартиру, дом или просто задумываетесь о ремонте? В любом случае начните с того, что проведите скрупулезную диагностику работы электропроводки. В противном случае, Вы рискуете тем, что дорогостоящая отделка квартиры обернется пустыми затратами и несбывшимися желаниями. Бессмысленной тратой финансов и времени.

Несвоевременная диагностика электропроводки чревата существенными дополнительными затратами за допущенную халатность и надежду на пресловутое «авось обойдется».

Диагностика замыкания в электропроводке, на сегодняшний день, часто востребованная услуга. Причем в ней возникает необходимость не только в преддверии ремонта.

Нередко диагностика электропроводки производится, чтобы убедиться в исправности состояния электросети, при необходимости - ликвидации обрыва электроцепи и своевременного устранения предпосылок короткого замыкания.

Как и кем проводятся работы по выявлению замыканий и текущего состояния изоляционных материалов провода? Не секрет что разрушается именно изоляция, а не сам провод.

Профессиональная диагностика проводится путем прозванивания электрокабеля от одной точки до следующей точки цепи. Диагностику электрической проводки мало кто проводит самостоятельно. Такая процедура требует определенных знаний и опыта. Кроме того, для диагностики применяется специальное оборудование. Кроме всего проверка состояния электросети довольно опасна, как в прочем и все электромонтажные работы. Поэтому для ее проведения необходимо иметь соответствующий допуск.Компания «Агат» гарантирует диагностику электропроводки на высшем уровне.

Мы выполняем электромонтажные работы любой сложности. Диагностика замыкания в электропроводке также входит в перечень наших услуг - прозвон кабеля, поиск обрыва проводов, устранение короткого замыкания. Квалифицированные мастера компании быстро помогут обнаружить и устранить аварийные ситуации электросети.

Мы предлагаем следующие виды работ по профилактики электрических сетей:

    поиск проводов в стене и скрытой проводки;    поиск короткого замыкания;    поиск обрыва проводов;    поиск причины срабатывания автоматов и УЗО;    поиск утечки электрического тока;    устранение найденных неисправностей.

После работы специалистов компании Вы можете быть уверены, что электропроводка в Вашей квартире на долгие годы будет пребывать в идеальном состоянии. Смело подключайте необходимые бытовые приборы или с полной уверенностью начинайте долгожданный ремонт.

На все виды диагностических работ мы даем гарантию. С предварительными расценками на проведение диагностических работ Вы можете ознакомиться на сайте компании.

После диагностики могут потребоваться дополнительные работы, такие как:

    прокладка электропроводки;    установка выключателей;    установка розеток;    прочие виды электромонтажных работ.

Поэтому точную стоимость Вам скажет мастер, определив объем работ на месте. От Вас достаточно только телефонного звонока менеджеру компании - вызвать электрика на дом. Все остальные проблемы решают специалисты компании. Мелочей не бывает! Вам остается спокойствие и уверенность. Нередко мы наблюдаем, что вдруг на обоях появилась непонятная буро-желтая полоса над кабелем. Или обуглившаяся насадка розетки, или выключателя. Мелочи, отмахнетесь Вы. И напрасно, поскольку в работе электропроводки мелочей не бывает.

Такие визуальные неполадки прямо кричат о том, что происходит перегрев электропроводки и вскоре последует обрыв отрезка сети, со всеми вытекающими последствиями.

Если Вы обратили внимание на подобные факты - немедленно воспользуйтесь услугой «электрик на дом, срочно!». Вашей электросети требуется «скорая помощь»:незамедлительная диагностика замыкания в электропроводке и ремонт.

Любое, даже незначительное на первый взгляд, механическое повреждение, также чревато коротким замыканием и возникновением пожароопасной ситуации в квартире.

Для устранения неполадки мастеру придется провести ряд электромонтажных работ: диагностику электросети, выявление и ликвидацию поврежденного элемента. Далее потребуется установка нового оснащения, тестирование работы сети и сдача ее в эксплуатацию.

По типу прокладки проводка делится на три вида - открытую электропроводку, закрытую и комбинированную, поэтому провести грамотно предстоящие работы сможет только лишь профессиональный электрик.

Не надейтесь на свои силы и не пытайтесь устранить возникшие проблемы самостоятельно или вместе с соседом. Если только кто-либо из Вас - не компетентный электрик со стажем, то чуда не будет. Только опыт, знания и компетентность сотрудников компании «Агат» - Ваши верные союзники.

ЗВОНИТЕ! Ремонт в Вашем доме электропроводки будет выполнен аккуратно, профессионально и не займет много времени.

Даже если Вы уверены, что электросеть находится в полном порядке, никогда не будет лишним провести профилактическую диагностику.

Процедура эта не дорогая, однако, очень важная для Вашей безопасности.

Как самому найти неисправность в домашней проводке

Неисправность электропроводки могут быть разные, но можно их разбить по группам и к каждой группе применять похожие методы отыскания и исправления неисправности.

Какие бывают параметры неисправностей:1ое- нет фазы,2ое- нет нуля, 3тье-нет ни фазы ни нуля, 4ое-искрение, 5ое- короткое замыкание

Электропроводка рассчитана на долгий срок службы и, поэтому, даже если она не из медного провода а из алюминиевого, практически никогда сама по себе не выходит из строя. В 50 % случаев все неисправности происходят в местах соединения электропроводов между собой, таких как:коробки, розетки, выключатели, электрощитки, светильники и т.д. все поломки связанные с неисправностями такого типа, отнесем к первому классу.

Ко второму классу неисправности, электрики в квартире, относится неисправности, связанные с механическим воздействием на электропровод в местах сверления, долбления стен, установки плинтусов, навески картин, люстр и т.д.

Третий класс неисправности электрики – самый редкий, происходящий в 20 % случаев. Неисправность происходит из-за обрыва или замыкания электропровода в стене. Это может быть связано с большой электро-нагрузкой. Или это связано с рассыпающимися, старыми, алюминиевыми проводами. Но, как правило, данный вид неисправности — некачественный электромонтаж. Это самый опасный вид неисправности. Ее труднее всего обнаружить (только специальными приборами) и труднее исправить. Исправление всегда связано с долблением стен, потолков и т.д.

Первоначально, когда вы не знаете, где находится неисправность в электропроводке, предполагаем первую и вторую группу неисправности, так как они чаще происходят.Осматриваем все визуально, нет ли затемнений в розетках, выключателях, люстрах. Знающий мастер электрик всегда спросит, какие строительные работы производились в период неисправности (навеска картин, люстр, бра, сверление стен, установка плинтуса…и т.д.). Возможно, неисправность связана с этими действиями. Затем электрик заглянет в электрощит, убедимся, что включены все автоматические выключатели, ведущие в квартиру. Если ничего не обнаружено, предполагаем неисправность первой группы.

Для того чтобы найти неисправность первой группы, надо знать и представлять, как осуществляется электромонтаж в квартире, откуда и куда должны идти те или иные электропровода. Какие действия оказывали электромонтажные работы на ваши стены, пол и потолок.Как правило, неисправности происходят, обычно со старой электропроводкой. Рассмотрим, как идут электрические провода в старых домах. По этой схеме, осуществляется электрика квартир, в старых домах и в новых муниципальных домах, где прокладка кабеля уже сделана.В старых домах, на лестничной клетке в электрощите, стоят два автоматических выключателя (если есть электроплита, тогда три). Один автоматический выключатель стоит на световую группу (на все лампочки) другой на розеточную группу (на все розетки).Прокладка кабеля, на световая группу, осуществляется по полу верхнего этажа, в стяжки. (цементно-песочный раствор на полу). Другими словами, этот провод при строительстве прокладывали от электрощита в верхнюю квартиру, там по полу его прокладывали до того места где стоит внизу ближайший выключатель, пробивалось отверстие, спускался питающий провод, до первой распаянной коробки. (она располагается в коридоре при входе в квартиру) Далее от этой коробки электропроводка идет, также по полу верхнего этажа, до люстры, и до следующей распаянной коробки. Далее электропровод укладывают по комнатам таким же способом. В местах расположения распаянных коробок и люстр также пробивается отверстия, и электропровод спускается вниз. Из распаянной коробки провод спускается до выключателя. Распаянная коробка находится 10-15 см, от потолка, на стене. Как правило, она расположена, над выключателем.

Если на верхнем этаже идет ремонт, и рабочие снимают стяжку, они могут повредить ваш провод, который лежит у них на полу. Это тоже стоит учитывать. Необходимо предупредить рабочих, чтобы они не задели ваши провода.

Розеточная группа идет по полу вашей квартиры под стяжкой (от одной розетки до другой). Первая розетка, к которой приходит электропроводка, от щита находится в ближайшем к этому щиту помещении. От этой розетки, монтаж кабеля, осуществляется до другой ближайшей розетки, по полу, в стяжке. Обычно она располагается на противоположной стене, и провод прокладывается по кратчайшему расстоянию между ними. Затем, от этой розетки просверлено отверстие в стене, и провод попадает в другое помещение, где стоит следующая розетка и т.д. Конечно, электрика квартир и домов, осуществляется одинаково, за исключением “хитрых” мастеров электриков, осуществлявших электромонтаж.К конечной розетке провод подходит только один. В этой розетке, как правило, меньше всего неисправности.

Представляя, как идёт, электропроводка в квартире и, видя последствия неисправности, можно приступать к поиску самой неисправности.

Например, неисправность в световой группе. При включенном автомате не горит весь свет в квартире. Значит, неисправность либо в электрощите, либо в первой распаянной коробке.Открываем электрощит и смотрим, поступает ли на эту группу, где находится неисправность, напряжение. Проверяем тестером, или контрольной лампочкой. Лучше лампочкой, она или горит, или не горит. Проверять надо провода, уходящие в квартиру, то есть, после автоматического выключателя. Приложить контрольную лампочку, одним контактом, к нижней части автомата, относящимся к неисправной группе, и на нулевую шину. Надо обязательно прикасаться к оголенным концам провода. Так как неисправность может быть как во включенном автоматическом выключателе, так и на нулевой шине. Если там неисправности нет, то идем к первой световой распайке и проверяем там. Почти всегда неисправность находится. Если напряжение не поступает на нее, значит, по дороге произошел обрыв, что очень редко.

Если не горит часть освещения, например, не включается люстра в комнате, то со щита поступает напряжение, на первую распаянную коробку поступает и на вторую поступает, значит, неисправность может быть, как в люстре, так и в выключателе, в распаянной коробке над выключателем, или в предыдущей распаянной коробке, откуда поступает питающий провод. При этой неисправности, следует сначала ,при включенном выключателе, проверить контакт приходящего на люстру провода с самой люстрой. Проверить можно контрольной лампочкой или тестером. Неисправность с большой вероятностью обнаруживается. Если напряжение не поступает, снимаем выключатель и смотрим, есть ли в нем неисправность. Неисправность с большой вероятностью обнаруживается в этих соединениях. Если там все нормально, придется посмотреть в распаянной коробке над выключателем. Если и туда не поступает напряжение, то придется искать предыдущую распаянную коробку, может неисправность в ней. Таким образом, электропроводка, в световой группе, раскрывает нам свои неисправности.

Если неисправность в розеточной группе (не работают все розетки), также как и в световой, неисправность может быть как в щите, так и в первой питающей розетке. В электрощите проверяем также как и в предыдущем случае. Затем идем к предполагаемой питающей розетки и проверяем наличие напряжение там. На эту розетку самая большая нагрузка и большинство неисправности приходится на нее.Если у вас не работает часть розеток, например, на кухне работают, а в комнате за стеной нет, значит, напряжение на розеточную группу подается и неисправность может быть как в неработающих розетках, так и в работающей розетке за стеной на кухне, потому что питание приходит от неё. Поиск неисправности лучше начать с нее. Проверяем напряжение на ней так, чтобы сначала касаться двух приходящих проводов, а потом двух жил (нуля и фазы) уходящего провода. Контакт между проводами может быть окислен и электроток через этот контакт может не течь. Если один из медных проводов покрылся зеленью, значит, он окислился. Необходимо зачистить провода и заново подтянуть контакты в розетке. Если напряжение уходит в комнату, то идем в нее, разбираем розетки в комнате и ищем неисправность там. Неисправность скорей всего находится.

Если напряжение где-то есть, а туда, куда нужно не приходит, то относим эту неисправность к третьей группе. Надо либо искать обрыв провода специальным прибором, потом раздалбливать это место и соединять повреждённые провода, либо прокладывать новый провод между работающей и не работающей розетками, распаянными коробками, электрощитом.

Второй вид неисправности, если его не обнаружили визуально, тоже придётся искать прибором. Исправление её также требует раздолбить зону повреждения провода, так чтобы можно её исправить, затем восстановить всё как было. Либо можно провести новый провод вместо повреждённого провода. Наибольше встречающиеся повреждения провода происходят при просверливании стены, для крепления плинтуса.

Короткое замыкание в электропроводке, при котором выключается автоматический выключатель, чаще всего, происходит при повреждении провода. Также оно происходит в соединениях: в розетках, в люстрах, в распаянных коробках. Реже короткое замыкание происходит в стене. Короткое замыкание возможно при заливании вашей квартиры водой, в этом случае нужно выключить электроэнергию ( выключить автоматические выключатели) и дождаться пока вода высохнет потом можно её включить.

Вот и все основные неисправности, если у вас есть желание и много свободного времени, то можете исправить их сами. В противном случае работу лучше доверить профессионалам.

замыкание в электропроводке Как найти короткое замыкание в электропроводке самостоятельно.

goodlinez.ru
