Декодер цветовой маркировки резисторов. Цветная маркировка импортных резисторов


Маркировка резисторов по цвету

В электро- и радиотехнике существует огромное количество различных деталей, используемых в различных приборах и оборудовании. Для того, чтобы различать их между собой, существуют разные способы маркировки. Одним из наиболее характерных примеров является маркировка резисторов по цвету, наносимая на корпус специальными цветными кольцами. Каждый цвет соответствует конкретному цифровому коду, отражающему все основные характеристики детали.

Как маркируются резисторы

Цветная маркировка была введена для того, чтобы облегчить определение номинала в том или ином резисторе, независимо от его расположения в различных схемах. При нанесении происходит сдвиг цветной маркировки в сторону одного из выводов. Чтение и расшифровка кода производится слева направо. Ближе всех к выводу резистора расположена самая первая полоска.

В случае небольшого размера детали, маркировка не может быть сдвинута к какому-либо выводу. В связи с этим, ширина первого знака примерно в два раза превышает размеры остальных полос.

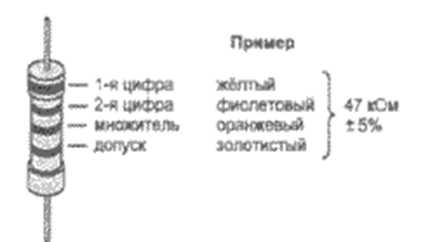

Зарубежные производители маркируют свои изделия четырьмя цветными кольцами. Три первых кольца позволяют определить сопротивление резистора. Первое и второе кольцо обозначает цифру, а цвет третьего кольца обозначает количество нулей или множитель. Цвет четвертого кольца является допустимым отклонением от номинального сопротивления каждого вида резисторов. Единицей измерения сопротивления служит Ом. Поскольку это совсем небольшая величина, характеристики резисторов для удобства указываются в килоомах (КОм).

Расшифровка маркировки по цвету

Расшифровка маркировки резисторов, как уже было сказано, производится слева направо. Сами цвета расшифровываются с помощью таблицы, приведенной выше. На данном конкретном примере первый цвет красный соответствует цифре 2, фиолетовый – цифре 7, желтый – означает 4 нуля. После расшифровки номинальное сопротивление резистора будет составлять 2+7+0000, то есть 270000 Ом или 270 КОм.

Если сопротивление резистора составляет ниже 10 Ом, для его маркировки применяются дополнительные цвета, заменяющие обычную третью полосу с нулями. В данном случае, это золотой цвет, означающий х 0,1 и серебряный цвет, означающий х 0,01. Фактически, они служат понижающими коэффициентами. Первые две полоски остаются прежними. Поэтому маркировка резисторов по цвету менее 10 Ом будет выглядеть следующим образом: Красный + фиолетовый + золотой показывают 27 х 0,1 = 2,7 Ом. Зеленый + голубой + серебряный показывают 56 х 0,01 = 0,56 Ом.

Данная маркировка позволяет заранее подобрать нужные резисторы со всеми необходимыми параметрами.

Цветовая маркировка резисторов - калькулятор онлайн

electric-220.ru

Цветовая маркировка фирмы "PHILIPS"

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения

   Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).

Таблица 1

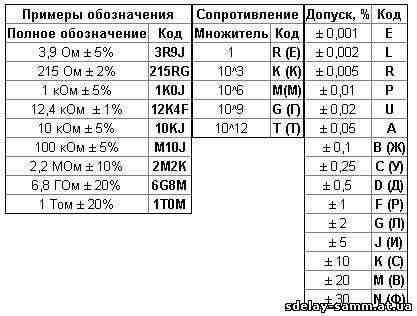

Сопротивление Допуск Примеры обозначения Множитель Код Допуск,% Код Полноеобозначение Код
1 K(E) ±0,1 В(Ж) 3,9 Ом±5% 3R9J
±0,25 С(У) 215 Ом±2% 215RG
103 К(К) ±0,5 D(Д) 1 кОм±5% 1KOJ
±1 F(P) 12,4 кОМ±1% 12К4F
106 М(М) ±2 G(Л) 10 кОм±5% 10KJ
±5 J(И) 100 кОм±5 М10J
109 G(Г) ±10 К(С) 2,2 МОм±10% 2М2К
±20 М(В) 6,8 ГОм±20% 6G8M
1012 T(T) ±30 N(Ф) 1 ТОм±20% 1ТОМ

   Примечание: В скобках указано старое обозначение.

   Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо - множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.

Рис. 1Маркировка отечественных резисторов.

Таблица 2

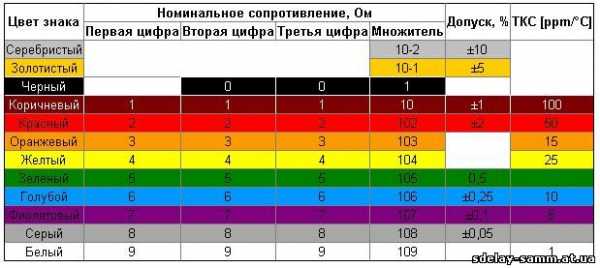

Цвет знака Номинальное сопротивление,Ом Допуск,% ТКС[ppm/°C] Первая цифра Вторая цифра Третья цифра Множитель
Серебристый 10-2 ±10
Золотистый 10-1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 102 ±2 50
Оранжевый 3 3 3 103 15
Желтый 4 4 4 104 25
Зеленый 5 5 5 105 0,5
Голубой 6 6 6 106 ±0,25 10
Фиолетовый 7 7 7 107 ±0,1 5
Серый 8 8 8 108 ±0,05
Белый 9 9 9 109 1

   Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Рис. 2Цветовая маркировка фирмы "PHILIPS"

Таблица 3

Цвет знака Номинальное сопротивление,Ом Допуск,% ТКС[ppm/°C] Первая цифра Вторая цифра Третья цифра Множитель
Серебристый 10-2 ±10
Золотистый 10-1 ±5
Черный 0 0 1
Коричневый 1 1 1 10 ±1 100
Красный 2 2 2 102 ±2 50
Оранжевый 3 3 3 103 15
Желтый 4 4 4 104 25
Зеленый 5 5 5 105 0,5
Голубой 6 6 6 106 ±0,25
Фиолетовый 7 7 7 107 ±0,1
Серый 8 8 8 108
Белый 9 9 9

Нестандартная цветовая маркировка

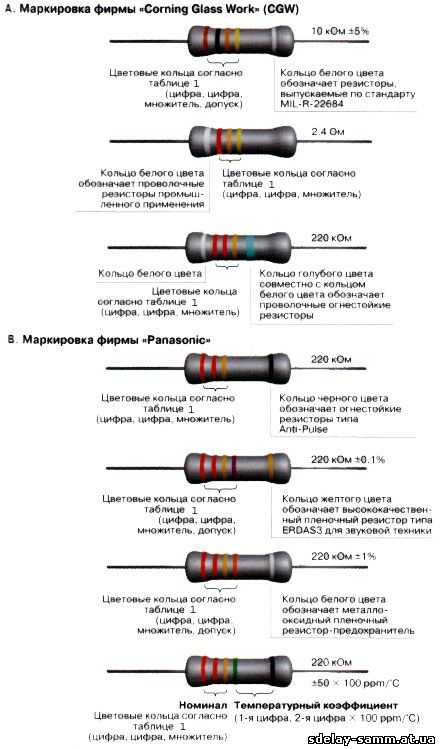

   Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов,изготовленных по стандартам MIL,от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Рис. 4Нестандартная цветовая маркировка.

Кодовая маркировка отечественных резисторов

   В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ...Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Рис. 5Кодовая маркировка.

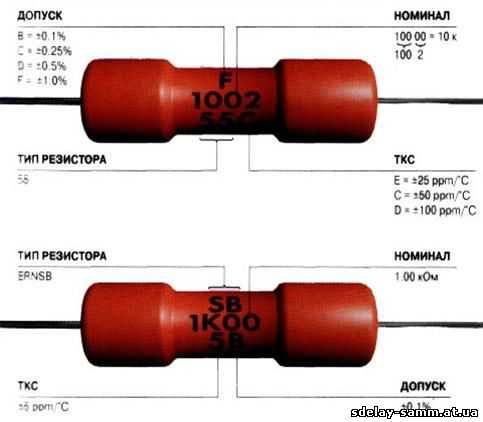

   Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.

Например:

Рис. 6Дополнительная информация о типе резистора.

Перемычки и резисторы с "нулевым" сопротивлением

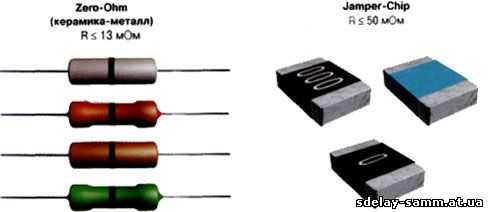

   Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с "нулевым" сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005...0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206...) маркировка обычно отсутствует либо наносится код "000" (возможно "0").

Рис. 7Перемычки и резисторы с нулевым сопротивлением.

Кодовая маркировка прецинзионных высокостабильных резисторов фирмы "PANASONIC"

Рис. 8Кодовая маркировка фирмы "PANASONIC"

Кодовая маркировка фирмы "PHILIPS"

   Фирма "PHILIPS"кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е первые две или три цифры указывают номиналв Ом, а последняя - количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.

   Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ "0" указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Таблица 4

Последний символ Номинал резистора
1 100...976 Ом
2 1...9,76 кОм
3 10...97,6 кОм
4 100...976 кОм
5 1...9,76 МОм
6 10...68 МОм
7 0,1...0,976 Ом
8 1...9,76 Ом
9 10...97,6 Ом
0 0 Ом
R 1...91 Ом

Рис. 9Кодовая маркировка фирмы "PHILIPS"

   Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.

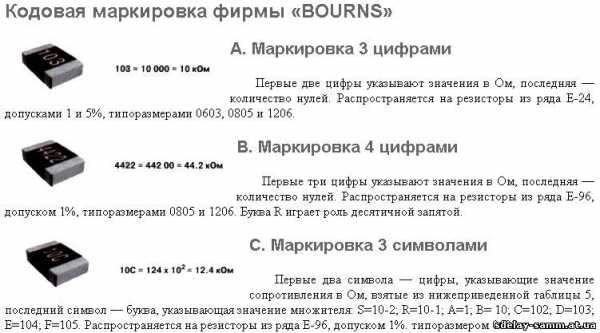

Кодовая маркировка фирмы «BOURNS»

Рис. 10А.Маркировка 3 цифрами

   Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Рис. 11В.Маркировка 4 цифрами

   Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

Рис. 12С.Маркировка 3 символами

   Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105. Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Таблица 5

Код Значение Код Значение Код Значение Код Значение
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

   Примечание: Маркировки А и В - стандартные, маркировка С - внутрифирменная.

www.radiomaster.net

Декодер цветовой маркировки резисторов

Общие положения

В соответствии с ГОСТ 28883-90 и международным стандартом, сопротивление резисторов маркируется в виде цветных колец. Каждому цветному кольцу соответствует определенный цифровой код. Маркировка с тремя полосками используется для резисторов с точностью 20%, с четырьмя полосками – с точностью 5% и 10%, с пятью – с точностью до 0.005%. Шестая полоска на резистора показывает температурный коэффициент сопротивления (ТКС). Цветная маркировка на резисторах сдвинута к одному из выводов и читается слева направо. Первая полоса при этом - ближайшая к выводу резистора. Если из-за малого размера резистора цветную маркировку нельзя сдвинуть к одному из выводов, то первый знак делается полосой с шириной приблизительно вдвое большей, чем остальные. Цветовая маркировка резисторов зарубежных производителей, которые имеют наибольшее распространение в нашей стране, состоит чаще всего из четырех цветовых колец. Сопротивление резистора определяют по первым трем кольцам. Первые два кольца - это цифры, а третье кольцо - множитель. Четвертое кольцо представляет допустимое отклонение сопротивления резистора от его номинального значения.

Цветовая маркировка резисторов с 3 полосами.

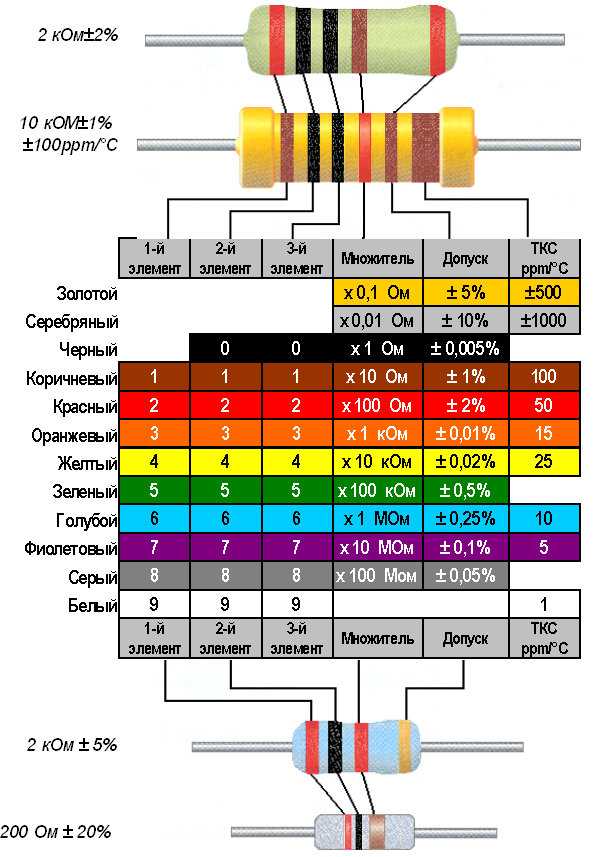

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Точность резисторов с 3-мя полосами - 20%.

Сопротивление резистора с тремя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 4 полосами.

Цвет первых двух полос означает первые цифры сопротивления. Третья полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых двух цифр. Четвертая полоса означает точность резистора в процентах. Она может быть серебристого или золотистого цвета, что значит допуск в 10% или 5% соответственно.

Сопротивление резистора с четырьмя полосами можно найти по формуле:

R=(10A+B)10C,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы.

Цветовая маркировка резисторов с 5 полосами.

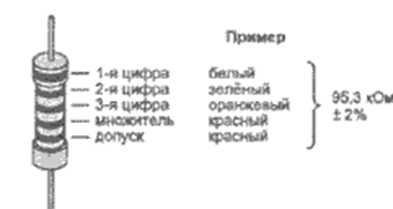

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах.

Сопротивление резистора с пятью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Цветовая маркировка резисторов с 6 полосами.

Цвет первых трех полос означает цифры сопротивления. Четвертая полоса означает множитель в виде степени десяти, на который надо умножить число, состоящее из первых трех цифр. Пятая полоса означает точность резистора в процентах. Шестая полоса означает температурный коэффициент сопротивления.

Сопротивление резистора с шестью полосами можно найти по формуле:

R=(100A+10B+C)10D,

где R – сопротивление резистора, Ом; A – номер цвета первой полосы; B – номер цвета второй полосы; C – номер цвета третьей полосы; D – номер цвета четвертой полосы.

Цветовая маркировка резисторов — онлайн калькулятор

www.msvmaster.lv

Маркировка резисторов

Кодовая и цветовая маркировка резисторов

Кодированное обозначение номинальных сопротивлений резисторов состоит из трех или четырех знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в Омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (см. таблицы).

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения.

Примеры обозначения

Примечание. В скобках указано старое обозначение.Цветовая маркировка наносится в виде четырех или пяти цветных колец. Каждому цвету соответствует определенное цифровое значение.У резисторов с четырьмя цветными кольцами первое и второе кольца обозначают величину сопротивления в Омах, третье кольцо - множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Примечание. Ppm – parts per million – миллионная доля, количество частей в миллионе, 1/106Резисторы с малой величиной допуска (0,1%...2%) маркируются пятью цветовыми кольцами. Первые три - численная величина сопротивления, четвертое - множитель, пятое - допуск. В маркировке резисторов, принятой на фирме "PHILIPS", (см. ниже) последним кольцом может быть и ТКС.Маркировочные знаки на резисторах сдвинуты к одному из выводов и располагаются слева направо. Если размеры резистора не позволяют разместить маркировку ближе к одному из выводов, ширина полосы первого знака делается примерно в два раза больше других. Впрочем, и это требование не всегда соблюдается, в таком случае пытаемся определить номинал, значение которого попадает в стандартный ряд:Номинальное сопротивление резисторов выбирается из шести стандартных рядов (Е3, Е6, Е12, Е24, Е48, Е96 и Е192) в соответствии с ГОСТ2825-67. Каждый ряд соответствует определённому допуску в номиналах деталей. Так, детали из ряда E6 имеют допустимое отклонение от номинала ±20 %, из ряда E12 — ±10 %, из ряда E24 — ±5 %. Собственно, ряды устроены таким образом, что следующее значение отличается от предыдущего чуть меньше, чем на двойной допуск.

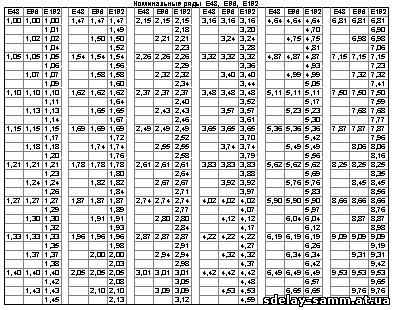

Ряд E48 соответствует относительной точности ±2 %, E96 — ±1 %, E192 — ±0,5 %. Элементы рядов образуют строгую геометрическую прогрессию со знаменателями 101/48 ≈ 1,04914, 101/96 ≈ 1,024275, 101/192 ≈ 1,01206483 и легко могут быть вычислены на калькуляторе.

Сопротивление резистора получают умножением числа из стандартного ряда на 10^n, где n - целое положительное или отрицательное число.

Цветовая маркировка фирмы "PHILIPS"Маркировка осуществляется 4, 5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно (см. таблицу выше). Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Кодовая маркировка фирмы "PHILIPS"Фирма "PHILIPS" кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е. первые две или три цифры указывают номинал в Ом, а последняя - количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8 и 9 в последнем символе.Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ "0" указывает на резистор с нулевым сопротивлением (Zero-Ohm).Кодовая маркировка фирмы "PHILIPS"

Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм), а всего лишь 0,1 Ом.

Перемычки и резисторы с "нулевым" сопротивлениемМногие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с "нулевым" сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005...0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206...) маркировка обычно отсутствует либо наносится код "000" (возможно "0").

Перемычки и резисторы с нулевым сопротивлением.Нестандартная цветовая маркировкаПомимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов, изготовленных по стандартам MIL, от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Нестандартная цветовая маркировка.Кодовая маркировка прецизионных высокостабильных резисторов фирмы "PANASONIC"

Примечание. Маркировки А и В - стандартные, маркировка С - внутрифирменная.

Снятие пластика в салоне Ланос - Сенс                         Замена антенны ланос - сенс



sdelay-samm.at.ua

Маркировка резисторов – три основных способа

Каждый, кто занимался ремонтом электронной техники, знает, что порой бывает необходимо определить по внешнему виду резистора его номинал. Проще всего замерить сопротивление с помощью омметра, но вот беда, не всегда есть возможность выпаять его, не повредив монтажную плату, особенно многослойную, а бывает, что возникают сомнения в целостности внутренних контактов. Если есть схема, все просто – можно глянуть в нее и увидеть, что R18 это, к примеру, 47 Ом. А если ее нет, а нужно разобраться, и схему рисовать придется самому?

К счастью, производители электронных компонентов договорились между собой, и существует стандартная маркировка резисторов. Правда, и она претерпела изменения в течение последних десятилетий.

Самой распространенной в наше время является цветная маркировка резисторов. Она очень проста, и прочитать номинал, держа в руках простой картонный декодер, дело секундное. Это устройство широкодоступно, есть в любом радиомагазине и стоит очень дешево, поэтому запоминать значения цветов не стоит. Маркировка резисторов состоит в том, что на сопротивление нанесены краской кольца разных цветов, каждое из которых означает цифру, множитель или степень точности.

Полосок имеется от трех до пяти. Читать их следует от первой, расположенной ближе к одному из выводов. К примеру, полос четыре. Первая – коричневая, вторая – черная, третья – красная, четвертая – серая. Следует набрать на декодере эти цвета, пропустив третий (там следует выбрать позицию «нет»). Готово, это 1 кОм с погрешностью 0, 05%. Если полос три, точность составляет 20%.

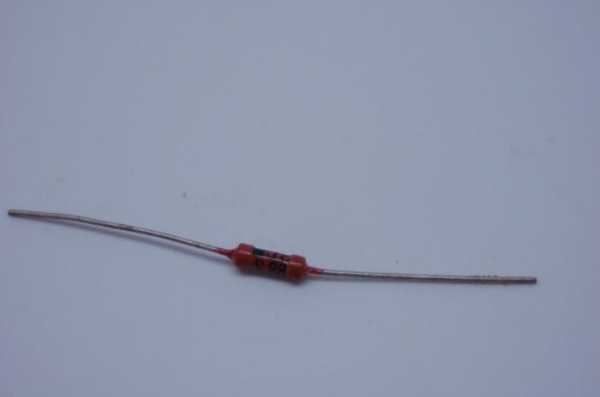

Порой возникает необходимость разобраться со старой советской техникой, все еще находящейся в пользовании. Когда-то ее ругали, она казалась топорной и некрасивой, но время показало удивительную жизнестойкость некоторых образцов этой аппаратуры, и ее теперь даже порой называют «винтажной». Маркировка резисторов советского производства еще проще цветной, на них просто пишется номинал, например, 4К7 означает 4 700 Ом. И все. Просто и наглядно. Один недостаток – эта надпись может оказаться снизу, советские радиозаводы очень редко применяли «стоячий» монтаж сопротивлений, это любили японцы, чтобы сэкономить место на плате.

Миниатюризация электронной техники поставила ее производителей перед необходимостью изобретать новые способы монтажа. Классическая пайка резисторов через отверстия на плате в «стоячем» или «лежачем» положении занимает слишком много места, и вот появился новый способ сборки микроплат – smd. В этой английской аббревиатуре – зашифрованы три слова: «surface» – поверхность, «mount» – монтаж, и «technology» – это ясно, что означает. Маленькие детали припаиваются непосредственно к дорожке на поверхности, без отверстий и ножек. Потребовалась новая маркировка резисторов, да и других компонентов, таких, как диоды и конденсаторы тоже.

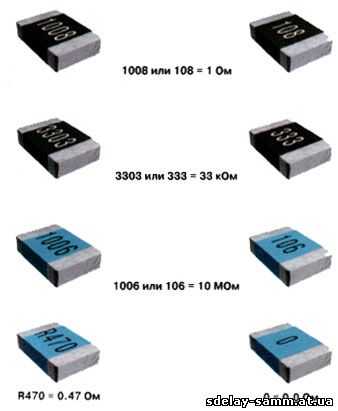

Маркировка smd резисторов чем-то напоминает старый добрый советский способ. На них тоже напечатаны цифры и буквы. Разница все же есть. Буква есть не всегда, в случае необходимости «R» применяется в качестве разделительной запятой.
