Выбор автоматического выключателя: назначение, виды, установка. Что такое выключатель автоматический


Что такое выключатели автоматические автоматы. Автоматический выключатель это

Автоматический выключатель

Автоматические выключатели советского производства в этажном щите многоквартирного дома

Автоматический выключатель (механический) (МЭС 441-14-20), «автомат» - это механический коммутационный аппарат , способный включать, проводить и отключать токи при нормальном состоянии цепи , а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания .

Для сравнения, включенная энергия соответствует одновременному отключению примерно 000 фены. Для отключения такого большого количества энергии требуются, соответственно, более крупные переключатели. В экспонированном экспорте ток отключается в специальной коммутационной камере, в которой два движущихся контакта расположены в вакууме, то есть в «ничего». Вакуумная технология обеспечивает компактную конструкцию автоматического выключателя. Кроме того, вакуумные выключатели имеют очень длительный срок службы.

Выключатель отключает контакты в случае необходимости или неисправности. Ведущий в отрасли низковольтный автоматический выключатель со встроенным измерением до класса точности 1, экономя время и энергию. Особенно высокая польза для пользователя с точки зрения безопасности, надежности, эффективности, устойчивости и защищенных сетей. Он сочетает в себе проверенную производительность и надежность с новыми цифровыми функциями.

Происхождение

Автомат защиты линии был изобретён американским учёным в 1836 году. Первую конструкцию автоматического выключателя описал Эдисон в 1879 году, в то время как его коммерческая система электроснабжения использовала плавкие предохранители . Конструкция современных автоматических выключателей была запатентована швейцарской компанией Brown, Boveri & Cie в 1924 году.

Ведущие в отрасли, с интегрированными измерениями в соответствии с классом точности 1 и связанной с этим минимизацией усилий в планировании и проектировании проекта, а также экономии энергии. Оптимизированные механические и электрические характеристики даже в суровых условиях окружающей среды. Безопасный мониторинг и управление выключателем со смартфоном в качестве основного интерфейса между человеком и машиной, даже в случае сбоя питания. Уведомление о событиях и предотвращение перегрузки посредством удаленного мониторинга в режиме реального времени. Адаптация автоматического выключателя с цифровыми модулями, что обеспечивает особенно высокую гибкость и эффективность работы без простоя. Модернизация и закупка запасных частей благодаря таким же размерам проще, без повторной сертификации. Он достигает своей особой энергоэффективности, точно анализируя потребление энергии, а также оптимизируя, распределяя затраты и оценивая тенденции потребления энергии.

Роль в электрической цепи

Отличие рубильника от автомата

Автоматические выключатели предназначены для многоразовой защиты электрических установок от перегрузок и коротких замыканий , то есть управляться токами короткого замыкания и перегрузки. Некоторые модели обеспечивают защиту от других аномальных состояний, например, от недопустимого снижения напряжения .

Он обеспечивает отличную доступность энергии, как того требуют электрические распределительные сети, даже в особо суровых условиях окружающей среды. Он превосходит стандарты. Он сохраняет сильные колебания напряжения, электромагнитные помехи, вибрации, вибрации, коррозионную и химическую среду, а также экстремальные температуры.

Доступны различные функции расширения для защиты, измерения, диагностики и обслуживания. Безопасному и эффективному управлению объектами способствует создание сетей со смартфонами, а также программное обеспечение для работы и анализа. Быстрое отображение, самодиагностика настроек защиты и их изменений, потребление энергии, качество напряжения, равномерность фаз и состояние системы можно получить в режиме реального времени. В случае сбоя питания клиенты могут минимизировать время простоя и быстро и надежно восстанавливать питание через свой смартфон.

Нередко можно встретить ошибочное использование автомата защиты линии в качестве вводного выключателя нагрузки. Для того, чтобы исключить ошибочное включение при наличии аварии в цепи, автомат имеет механическую защиту (смотри иллюстрацию), разрывающую связь между ручным приводом и контактами (чаще всего роль такой защиты выполняет отсутствие жёсткой фиксации между ручным приводом и контактами) - из-за наличия этой защиты контакты могут не разомкнуться при переводе ручного привода в положение "выключено" и на обслуживаемом участке остаться опасное напряжение. Так же защита от аварий должна осуществляться на протяжении всей линии, а не в конце - по этой причине автомат защиты устанавливается в начале линии, где он будет защищать всю линию целиком по своему прямому назначению.

Самые важные данные сохраняются перед запуском. Пользователь получает высокую степень гибкости и экономит время и затраты при конвертации, поскольку не требуется заменять полный коммутатор. Концепция также позволяет оптимизировать складские операции. Это приводит к экономически эффективному коммуникационному решению для мониторинга выключателя и потребителей, подлежащих защите при распределении электроэнергии.

В отличие от защиты двигателя блоки отключения защиты системы позволяют пользователю настраивать порог срабатывания электронных коротких замыканий на разные длины кабелей и поперечные сечения. В то же время мы идем в мир соответствующих моделей с этим основным выключателем. Проблемы, которые должны были быть решены здесь, должны были быть решены и с другими моделями. Самая большая проблема заключалась в высоком напряжении и возникающих токах.

Главным отличием от плавкого предохранителя является возможность многократного использования.

Устройство

Внутреннее устройство OptiDin ВМ63

Автоматический выключатель конструктивно выполнен в диэлектрическом корпусе. Автоматический выключатель, рассчитанный на небольшие токи, часто имеет крепление для монтажа на DIN-рейку . Включение-отключение производится рычажком (1 на рисунке), провода подсоединяются к винтовым клеммам (2). Защелка (9) фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный (3) и неподвижный (4) контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепл

instrumennts.ru

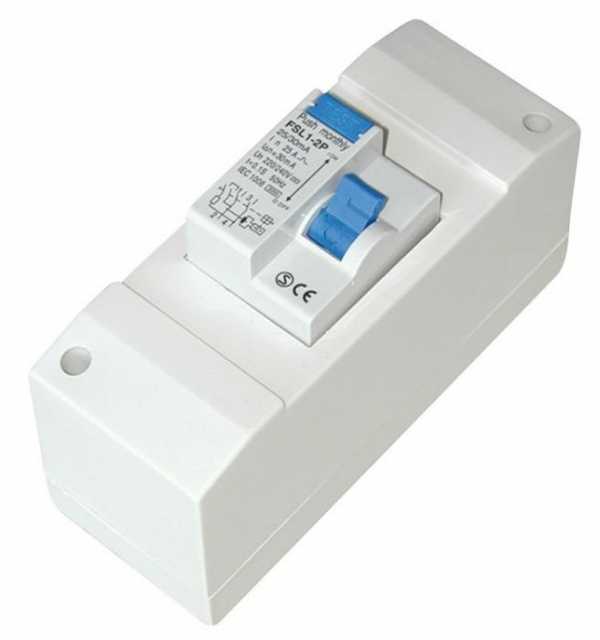

Дифференциальный автоматический выключатель что это такое

Что такое дифавтомат? Назначение, устройство, характеристики, отличие от УЗО

В этой статье мы подробно разберем:

  • Что такое дифавтомат?
  • Его назначение, применение и характеристики.
  • Узнаем, чем отличается УЗО от дифавтомата?
  • Поговорим о существующий стандартах и типах АВДТ

Что такое дифавтомат?

Дифференциальные автоматы (их так же называют дифавтоматами или АВДТ) в технической литературе определяются, как автоматические выключатели, срабатывающие при появлении в сети дифференциальных токов. Кроме этого, в дифференциальном автомате обязательно имеется защита от сверхтоков в виде теплового и электромагнитного расцепителя. При этом дифференциальный модуль должен одновременно выполнять три функции: обнаруживать дифференциальный ток, сравнивать его со значением уставки, и отключать защищаемую сеть, если дифф. ток превысил ее значение.

Такое определение создает условия для некоторой путаницы в названиях и не дает ответа на вопрос – чем дифференциальный автомат отличается от УЗО со встроенной защитой от сверхтоков? Т.е. привычный критерий – компоновка явно недостаточен, поскольку УЗО со встроенной защитой имеет в своем составе и автоматический выключатель, обеспечивающий защиту от сверхтоков. Так в чем же отличие дифавтомата от УЗО?

Для того чтобы получить все ответы достаточно обратиться к официальным документам по техническому регулированию и внимательно прочитать несколько страниц из стандартов ГОСТ Р 51326.1-99, ГОСТ Р 51327.1-99 и ГОСТ Р 50807-95 (2001). В них содержится исчерпывающая информация, исключающая разногласия. Основываясь на этих данных можно ответить на еще один очень известный вопрос обывателей, узо или дифавтомат, что выбрать?

Для более быстрого изучения и понимания информации она систематизирована и сведена в таблицу представленную ниже. Обратите внимание на графу «назначение».

Таблица 1. Отличия УЗО, дифференциальных автоматов и выключателей дифференциального тока

УЗО или дифавтомат, что выбрать? – ответ на этот вопрос будет завесить от поставленной перед устройством задачей. Давайте разъясним.

Из данных, представленных выше, следует, что главное отличие дифавтомата от УЗО будет не столько компоновка, сколько возможности и назначение. Дифференциальный модуль АВДТ предназначен для защиты людей при КОСВЕННЫХ касаниях, а УЗО – при КОСВЕННЫХ и НЕПОСРЕДСТВЕННЫХ** касаниях. Иными словами дифференциальный автомат не рассчитан на спасение человека, коснувшегося оголенного провода под напряжением, в то время как УЗО может справиться с такой задачей.

В остальном – защите от сверхтоков и последствий появления токов утечки возможности АВДТ и УЗО со встроенной защитой от сверхтоков идентичны. Соответственно ознакомиться с принципом работы АВДТ можно на страницах, описывающих работу дифференциального модуля (принцип работы УЗО ) и автоматического выключателя .

Общие требования, основные характеристики и методики проверки бытовых и аналогичных АВДТ изложены в ГОСТ Р 51327.1-99, дополнения в ГОСТ Р 51327.2-99. Оба стандарта являются аналогами соответствующих нормативов МЭК. Их действие охватывает АВДТ на напряжение не более 440 В переменного тока с частотой 50 или 60 Гц, зависимые и независимые от напряжения сети, с номинальными токами, не превышающими 125 А и с наибольшими коммутационными способностями, не превышающими 25000 А по номиналу.

Различные типы АВДТ

В ГОСТ Р 51327.1-99 принята классификация дифференциальных автоматов по ключевым показателям. Для более удобного применения все типы сведены в таблицу 2.

Таблица 2. Классификация дифференциальных автоматов

Конструкция дифференциальных автоматов (диф автоматов)

В начале этой страницы уже приводилась информация о компоновке дифференциальных автоматов (АВДТ), из которой очевидно, что их конструкция не содержит каких-то особых элементов. Здесь в едином корпусе собраны: механический узел коммутации со свободным расцеплением, электромагнитный и тепловой расцепители, плюс – дифференциальный модуль. Срабатывание любого из них приводит к отключению автомата. По отдельности эти узлы рассматривались в разделах посвященных автоматическим выключателям и УЗО. Зачастую производители используют унифицированные корпуса и основные узлы с небольшими вариациями.

Характеристики дифференциальных автоматов (дифавтоматов) бытового применения

В предыдущем списке описана классификация дифференциальных автоматов по их важнейшим конструкционным признакам и техническим показателям. Практически все из них входят также и в число важнейших характеристик, сообщаемых заводами изготовителями, а стандартом ГОСТ Р 51327.1-99 даются их предпочтительные значения. Они показаны в следующей таблице.

Таблица 3. Характеристики дифференциальных автоматов бытового применения

Применение дифференциальных автоматов (диф автоматов) ГОСТ Р 51327.1–99

Российские и зарубежные АВДТ (дифавтоматы) бытового и аналогичного назначения используются главным образом в жилом секторе. Также они находят применение в электроснабжении небольших производственных и коммерческих объектов с напряжением до 400 В. Они позволяют защитить электрооборудование от сверхтоков, снизить риск возникновения пожаров за счет отключения при утечках. Также дифференциальные автоматы обеспечивают защиту персонала от поражения током при прикосновении к корпусам и частям электроустановок при выходе из строя изоляции.

Что такое дифференциальный автомат

Дифференциальный автоматический выключатель представляет собой уникальное устройство, в котором одновременно сочетаются функции автоматического выключателя и защитные свойства УЗО.

Дифференциальный автомат предназначен для защиты человека от поражений электрическим током при его соприкосновении с токоведущими частями электрооборудования либо при утечке электрического тока. В этом случае дифференциальный автомат выполняет функции устройства защитного отключения.

Также устройство осуществляет защиту электрической сети от коротких замыканий и перегрузок, выполняя функции автоматического выключателя.

Конструкция устройства

Конструктивно диф автоматы из состоят рабочей и защитной части.

Рабочая часть представляет собой автоматический выключатель, в котором имеется специальный механизм независимого расцепления и рейка сброса с помощью внешнего механического воздействия. В различных типах диф автоматов устанавливаются четырехполюсные или двухполюсные автоматические выключатели.

Дифференциальный автомат, как и обычный автоматический выключатель, оборудован двумя расцепителями:

  • — электромагнитный расцепитель отключает линию электропитания в случае короткого замыкания;
  • — тепловой расцепитель срабатывает в случае возникновения перегрузки защищаемой группы.

Защитной частью устройства является модуль дифференциальной защиты. Он обнаруживает дифференциальный электрический ток на землю (ток утечки). Кроме этого, модуль преобразовывает электрический ток в механическое воздействие, с помощью которого через специальную рейку осуществляется сброс выключателя.

Для обеспечения питания модуля защиты от электрического тока он включается последовательно с автоматическим выключателем.

В модуле защиты от электрического тока имеются некоторые дополнительные устройства, среди которых дифференциальный трансформатор, обнаруживающий остаточный электрический ток, а также электронный усилитель с катушкой электромагнитного сброса.

Для проверки исправности модуля дифференциальной защиты на корпусе устройства расположена специальная кнопка «Тест». При нажатии на эту кнопку создается искусственный ток утечки и автомат (если он исправен) должен отключиться.

Как работает диф автомат

В диф автомате, как и в устройстве защитного отключения, в качестве датчика утечки тока применяется специальный трансформатор. Работа этого трансформатора основана на изменении дифференциального тока в проводниках, подающих электрическую энергию на электроустановку, на которой обеспечивается защита.

Ток утечки отсутствует, если нет повреждений изоляции электропроводки или к токоведущим частям установки никто не прикасается. В этом случае в нулевом и фазном проводе нагрузки будут протекать равные токи.

Этими токами в магнитном сердечнике трансформатора тока наводятся встречно направленные равные магнитные потоки. В результате этого ток вторичной обмотки равен нулю и чувствительный элемент – магнитоэлектрическая защелка не срабатывает.

В случае возникновения утечки, к примеру, если человек случайно прикоснется к фазному проводнику или при нарушении изоляционных свойств диэлектрика, происходит нарушение баланса тока и магнитных потоков.

Во вторичной обмотке возникает электрический ток, который приводит в действие магнитоэлектрическую защелку. Сработавшая защелка воздействует на механизм, расцепляющий автомат и контактную систему.

Где применяются диф автоматы

Дифференциальный автомат может с успехом применяться в однофазных и трехфазных сетях переменного тока. Эти устройства способствуют значительному повышению уровня безопасности в процессе постоянной эксплуатации различных электроприборов.

Кроме этого, дифференциальные автоматические выключатели способствуют предотвращению пожаров, вызванных возгоранием изоляции токоведущих частей некоторых электрических приборов.

Похожие материалы на сайте:

Что такое дифавтомат?

Подробности Опубликовано: 06 Ноябрь 2014 Просмотров: 34359

Дифференциальный автоматический выключатель представляет собой устройство, которое объединило в себе функции УЗО и обычных автоматических выключателей. По своим обязанностям оно может заменить эти два устройства. Этим многие электрики и пользуются, таким образом, экономя место в щитке и уменьшая бюджет ремонта. Хотя среди профессионалов идут споры, что лучше установить (УЗО + автомат или дифавтомат) в той или иной ситуации. Об этом мы поговорим позже, а сейчас узнаем что такое дифавтомат или автоматический выключатель дифференциального тока.

Что такое дифавтомат?

Автоматический выключатель дифференциального тока (он же АВДТ) является модульным устройством и монтируется на DIN-рейку. По внешнему виду дифавтомат похож на УЗО. Также имеется два полюса (или четыре у 3-х фазных), есть рычаг перевода в рабочее положение, присутствует кнопка «Тест», нарисована непонятная электросхема и т.д. но все же есть различия, поэтому будьте внимательнее. Внутри корпуса АВДТ имеются элементы автоматического выключателя (рабочая часть) и УЗО (защитная часть).

Для чего нужен дифавтомат?

Напомню, что автоматический выключатель предназначен только для защиты электропроводки от короткого замыкания и перегрузки, а УЗО предназначено только для защиты людей при случайном попадании под напряжение или при утечке тока на корпус электроприборов. А вот дифференциальный автоматический выключатель сработает и при коротком замыкании, и при перегрузке линии, и при утечке тока.

Какие бывают дифавтоматы?

Дифавтоматы свободно могут применяться как в однофазных сетях, так и в трехфазных. Для однофазной сети используются 2-хполюсные, а для трехфазной сети применяются 4-хполюсные устройства.

Что написано на корпусе дифавтомата?

Каждый АВДТ имеет маркировку, по которой можно очень много о нем узнать и сделать вывод подходит оно нам или нет.

  • «АВДТ» — означает, что это автоматический выключатель дифференциального тока или, как в народе говорят, дифавтомат.
  • С25 – это номинал рабочей части (функция автоматического выключателя). С – это время-токовая характеристика. 25 – это максимальный ток, на который рассчитан данный дифавтомат.
  • In 30mA – ток утечки, при котором сработает защитная часть устройства (функция УЗО).
  • 230В – напряжение (сеть), в которой необходимо применять дифавтомат.
  • — этот знак обозначает тип АВДТ (функция УЗО). Оно означает, что устройство среагирует на утечки переменного или постоянного пульсирующего тока.
  • Также на АВДТ изображена его принципиальная схема. Если в ней вы ничего не поняли, то значит она вам и не нужна. Главное суметь правильно подобрать устройство и разобраться со схемой подключения дифавтомата .

На корпусе АВДТ еще имеется кнопка «Тест». Она предназначена для периодической проверки работы дифавтомата (защитной части УЗО). При нажатии на нее (в рабочем состоянии АВДТ), искусственно создается утечка тока, на которую должен отреагировать дифавтомат. Если он не отключился, то означает, что он неисправен и подлежит замене.

Занятия по технике безопасности:— Основное правило техники безопасности — ПАЛЬЦЫ В РОЗЕТКУ НЕ СОВАТЬ, понятно?— Так они туда и не влазят.— А ты гвоздики возьми.

Добавить комментарий

Вот здесь нужно быть очень внимательным. Неправильный выбор автоматического выключателя по номиналу может привести к возгоранию проводки или автомат будет срабатывать на отключение по пять раз.

У вас дома в квартирном щитке сработал автоматический выключатель. В итоге какая-то часть квартиры обесточилась. В такой ситуации оказывался практически каждый. Какие ваши дальнейшие действия.

Лампочки перегорали, перегорают и будут перегорать иначе не выгодно их производить. Сами подумайте завод изготовил одну лампочку, человек ее купил, вкрутил у себя дома и она работает положенны.

Кабели и провода играют одну из самых важных ролей в электропитании вашего дома. Не правильный выбор сечения может привести к перегреву изоляции, ее пробою, короткому замыканию и к серьезным п.

Друзья, уважайте чужой труд и при копировании материалов, пожалуйста, ставьте открытую ссылку на источник sam-sebe-electric.ru, а то свет отключу. |

Источники: http://elektrika-svoimi-rykami.com/vse-ob-ustrojstvah-zashhity/chto-takoe-difavtomat-naznachenie-ustroystvo-harakteristiki-otlichie-ot-uzo, http://electricvdome.ru/avtomaticheskie-vikluchateli/differencialnij-avtomat.html, http://sam-sebe-electric.ru/uzo-i-dif-avtomaty/35-chto-takoe-difavtomat

electricremont.ru

Выбор автоматического выключателя: применение и критерии выбора

Читайте в этой статье:Выбор автоматического выключателя: область примененияТипы автоматических выключателей: как выбрать

История автоматического выключателя совсем короткая, и появились они в нашей жизни не очень давно. Еще лет пятьдесят назад о существовании такого элемента электропроводки, как автоматический выключатель, практически никто не знал – максимум, что было доступно нашему народу, это автоматическая пробка, которая стала предшественником нынешнего автоматического выключателя. Зато теперь представить электропроводку дома или квартиры без этого элемента защиты практически невозможно, и выбор автоматического выключателя стал крайне актуальным вопросом, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы изучим это устройство – ознакомимся с разновидностями и определимся с критериями выбора.

Выбор автоматического выключателя фото

Выбор автоматического выключателя: область применения

Практически во всех случаях область применения автоматического выключателя сводится к защите электрической проводки и, как результат, квартиры, дома и самого человека от возможных последствий коротких замыканий в цепи. При малейшем подозрении на него автомат срабатывает и просто обесточивает проводку до момента, когда неисправность будет устранена. Включается это устройство вручную, дабы избежать рецидивов.

Автоматический выключатель настолько хорошо показал себя в работе, что на его основе современные электрики создают полномасштабную схему защиты, предполагающую использование в доме или квартире не одного или двух, как это было раньше с пробками, а нескольких автоматов защиты. Их количество может исчисляться десятками, и зависит оно от насыщенности жилища человека электрическим оборудованием.

В зависимости от области применения, условно все установленные в домашнем щитке автоматы можно разделить на три группы.

  1. Центральный автомат (в народе называют рубильник). Как правило, в распределительном щитке он находится в единственном экземпляре, но в силу некоторых обстоятельств их может быть и больше. Его назначение сводится к обесточиванию всей электрической цепи в случае большого короткого замыкания – он срабатывает только в том случае, когда отказали все стоящие за ним менее мощные выключатели. Можете считать его наличие перестраховкой, но на самом деле он оберегает такой ценный прибор, как электрический счетчик. В большинстве случаев это спаренный автоматический выключатель, который одним движением отсоединяет и ноль, и фазу проводки.

    Какой выбрать автоматический выключатель фото

  2. Автоматы, отвечающие за освещение и бытовые розетки. Токовые характеристики этих автоматических включателей на несколько порядков меньше – если центральный рубильник должен выдерживать нагрузку от всех потребителей, то эти автоматические выключатели рассчитаны на несколько лампочек и один или два одновременно включенных в розетки потребителя. В большинстве случаев их устанавливают на ветвь подачи электрического тока к определенной комнате – также может просматриваться парное подключение таких устройств. В таком случае один автомат ответственен исключительно за освещение, а второй за розетки. Эта схема привлекательна тем, что при выходе из строя одной цепи комнаты, вторая остается работоспособной.
  3. Автоматы для особо мощных потребителей. Если потребляемая мощность бытового прибора или техники превышает полтора-два киловатта и отличается длительностью работы, то для их защиты используется персональный автоматический выключатель. Такие приборы, как водонагревательные баки, стиральные и посудомоечные машины, электрокотлы и электрические конвекторы отопления, нужно оборудовать отдельным защитным автоматом.

В общем, защищается все и вся, и делается это с одной лишь целью – уберечь жилье человека от всевозможных неприятностей, связанных с использованием такого энергоресурса, как электричество. Брезговать автоматическим выключателем нагрузки, по меньшей мере, неправильно.

Типы автоматических выключателей: как выбрать

Разновидностей автоматических выключателей не слишком много, и классифицировать их можно всего по трем признакам: количеству полюсов, используемых в работе устройства, напряжению, на которое рассчитана его работа, а также максимальной нагрузке на автомат. Разберемся с этими моментами более подробно.

  1. Количество полюсов. Здесь все достаточно просто – автоматические выключатели могут быть однополюсными и многополюсными. Однополюсный способен отключать либо ноль проводки, либо ее фазу (в большинстве случаев его устанавливают на фазу). Многополюсные предназначены для обесточивания нескольких жил одновременно. Для обычной бытовой проводки применяется двойной автомат, который отсоединяет одновременно ноль и фазу. В тех домах, где используется напряжение 380V, устанавливают трехполюсные автоматы. Имеются автоматические выключатели и с большим количеством полюсов, но они в основном применяются на производствах.

    Типы автоматических выключателей фото

  2. Номинальное напряжение. Ни для кого не секрет, что напряжение в сети может быть разным – имеются сети с напряжением в 12, 24, 220 или 380V. Как результат, автоматы также могут быть рассчитаны на то или иное напряжение. Если говорить о решении вопроса, как выбрать автоматический выключатель по этим параметрам, то здесь все достаточно просто – всего-навсего следует знать, о какой сети электропитания идет речь. В быту чаще всего используется напряжение 220V, реже 380V и 12V. Что касается 24V, то такое напряжение применяется очень и очень редко. Если честно, то и 12V встретишь не часто – в основном это ванные комнаты или другие помещения с повышенной влажностью, в которых низкое напряжение призвано стать гарантом безопасности человека.

    Автоматические выключатели: технические характеристики фото

  3. По силе тока или воспринимаемой автоматом нагрузке (мощность автоматического выключателя) – измеряется этот показатель в Амперах и отвечает он за мощность потребителей, подключаемых к той или иной цепи. Скажем так, если сила тока превысит номинал автомата, то он сработает и отключит электропитание – именно это и происходит в моменты короткого замыкания. Сила тока поднимается до неимоверных высот, в результате чего автомат срабатывает. Если перечислять разновидности этого устройства по силе тока, то они могут быть рассчитаны на 4, 6, 10, 16, 25, 32, 40, 63, 100 и 160 А. Чтобы проще было понять, какой из них выбрать, расскажу о следующей закономерности – как правило, электроприбор мощностью 1кВт в сети 220V соответствует силе потребляемого тока 5А. Теперь считайте сами, какой выбрать автоматический выключатель – если та же стиральная машина потребляет 2кВт, то для ее защиты понадобится автомат минимум на 10А. В большинстве случаев используют устройство с более высокими показателями (16А).

    Токовые характеристики автоматических выключателей фото

С разновидностями вроде бы разобрались – остается добавить не так уж и много. При выборе этого устройства нужно обратить особое внимание на такие технические характеристики, как сила потребляемого тока. В идеале номинал автомата должен быть несколько больше, чем реальное потребление электроприборами – как в случае с приведенным выше примером. Делается это для того, чтобы устройство не срабатывало попусту в моменты скачков напряжения или кратковременного повышения силы потребляемого тока. Например, холодильник или любой электродвигатель при запуске потребляет энергии в несколько раз больше, чем в процессе обычной работы. Здесь, как говорится, палка о двух концах – установка автоматического выключателя с заведомо сильно завышенными характеристиками приведет к их несрабатыванию даже во время короткого замыкания. От такого автомата толку нет никакого.

Подключение автоматического выключателя фото

И напоследок скажу несколько слов о подключении автоматического выключателя. Как правило, он предназначен для монтажа в электрический щиток и устанавливается туда очень просто – для подобных устройств любой распределительный ящик оборудуется специальной рейкой, на которую автомат просто защелкивается. Если вы внимательно рассмотрите выключатель, то с одной из его сторон, у самого основания, найдете небольшой рычаг, который взводится с помощью отвертки (он просто отодвигается или оттягивается, кому как удобно) и после установки на рейку он попросту защелкивает автомат на ней. Что же касается подсоединения к автомату проводов, то и здесь все не намного сложнее – с его лицевой стороны имеется пара отверстий, внутри которых находятся винты. Они выкручиваются и тем самым разделяют обжимную колодку (доступ к которой имеется сверху и снизу автомата) на две части, предоставляя возможность продеть между ними провод. Вставляем его туда и туго затягиваем винт, тем самым зажимая провод в колодке автомата – ключевое слово здесь «туго». Следует понимать, что плохой и нестабильный контакт приводит к нагреву провода – как результат, на нем начинает оплавляться изоляция, что чревато не только коротким замыканием, но и выходом из строя самого автоматического выключателя. Он, как и изоляция, плавится, контакты подгорают, и устройство становится неработоспособным.

Автор статьи Александр Куликов

stroisovety.org

Что такое автоматический выключатель?

В современном мире нас окружает такое огромное количество различных технических устройств, что часть из них мы просто не замечаем. Данное утверждение может показаться невероятным, но в этом каждый может убедиться в любой момент. Достаточно, например, попробовать вспомнить, какие деревья растут вокруг высотного дома. Или точно сказать, сколько ступенек на лестничном пролете. У большинства ничего не получится. А, ведь, с этими вещами мы сталкиваемся тысячи раз. Это объясняется очень просто: разум разгружает себя, взаимодействуя с некоторыми вещами без акцентирования внимания. Стоит ли говорить, что автоматический выключатель – этот необходимый элемент почти всех электрических цепей, оказывается «темной лошадкой».

Незаметный помощник

Однажды мне довелось быть свидетелем удивительной ситуации: человек с высшим образованием, у которого стаж работы с электроустановками исчислялся годами, приобрел современную стиральную машинку и, решив сделать работу с ней более удобной, не мудрствуя лукаво, подключил к сети через выключатель. Идея, действительно, хороша. Вот только цепь разрывал не автоматический выключатель, а тумблер на цепочке, подобный тем, что устанавливают в настенных светильниках – бра. Неудивительно, что через небольшой промежуток времени все в этом выключателе выгорело. Итак, сегодня мы поговорим о том, как выбрать автоматический выключатель, какие они бывают и для чего нужны. Ведь, если человек, специальность которого – электротехника, до такого додумался, то чего можно ожидать от остальных?

Незаменимый автоматический выключатель

Давайте разберемся, почему он именно так называется. Слово «выключатель» известно каждому – это устройство, обеспечивающее возможность коммутации электрической цепи. Щелчок тумблером – и свет в комнате загорается, повторный щелчок – и все гаснет. Когда свет горит, выключатель пропускает через себя ток. Отчасти его можно сравнить с шаровым краном в системе водоснабжения.

А вот слово «автоматический» говорит о том, что устройство в некоторых случаях может само включаться или выключаться. Обычно цепь размыкается. Внутри корпуса находятся два механизма, которые постоянно контролируют величину тока и при его чрезмерном увеличении отключают автоматический выключатель. Первый – тепловой расцепитель. Представлен биметаллической пластинкой, которая при нагреве выгибается и сбрасывает возвратный механизм с фиксатора. Второй – магнитный. Выполнен в виде катушки индуктивности, которая своим магнитным полем (если ток слишком высок) разрывает цепь в устройстве.

Виды «автоматов»

В зависимости от количества коммутируемых линий, различают одно- и многополюсные устройства. То есть, движением одного тумблера-язычка можно задействовать сразу несколько цепей. Например, двухполюсный автоматический выключатель, установленный в квартирном электрощите, защищает подключенные ветки от перегрузки и нагрева (тепловой расцепитель), а также от короткого замыкания (магнитная уставка).

Выбор

Таким образом, подбор «автомата» выполняется по номинальному току. Это значение всегда указано на корпусе. Оно не должно быть меньше, чем в линии, которую будет коммутировать и защищать данное устройство. Кстати, именно поэтому нельзя устанавливать простые тумблеры на мощное оборудование, так как величина протекающего тока слишком высока.

Количество полюсов подбирается индивидуально. Здесь нужно брать столько, сколько необходимо. Некоторые модели позволяют объединять корпуса в единый блок, увеличивая число коммутируемых линий.

Тип (B, C, D) указывает на коэффициент отключения тока короткого замыкания. «B» разорвет цепь при росте тока всего в 3-5 раз, а вот популярный класс «C» сработает уже при десятикратном превышении номинала.

загрузка...

worldfb.ru

Что такое автоматический выключатель?

В современном мире нас окружает такое огромное количество различных технических устройств, что часть из них мы просто не замечаем. Данное утверждение может показаться невероятным, но в этом каждый может убедиться в любой момент. Достаточно, например, попробовать вспомнить, какие деревья растут вокруг высотного дома. Или точно сказать, сколько ступенек на лестничном пролете. У большинства ничего не получится. А, ведь, с этими вещами мы сталкиваемся тысячи раз. Это объясняется очень просто: разум разгружает себя, взаимодействуя с некоторыми вещами без акцентирования внимания. Стоит ли говорить, что автоматический выключатель – этот необходимый элемент почти всех электрических цепей, оказывается «темной лошадкой».

Незаметный помощник

Однажды мне довелось быть свидетелем удивительной ситуации: человек с высшим образованием, у которого стаж работы с электроустановками исчислялся годами, приобрел современную стиральную машинку и, решив сделать работу с ней более удобной, не мудрствуя лукаво, подключил к сети через выключатель. Идея, действительно, хороша. Вот только цепь разрывал не автоматический выключатель, а тумблер на цепочке, подобный тем, что устанавливают в настенных светильниках – бра. Неудивительно, что через небольшой промежуток времени все в этом выключателе выгорело. Итак, сегодня мы поговорим о том, как выбрать автоматический выключатель, какие они бывают и для чего нужны. Ведь, если человек, специальность которого – электротехника, до такого додумался, то чего можно ожидать от остальных?

Незаменимый автоматический выключатель

Давайте разберемся, почему он именно так называется. Слово «выключатель» известно каждому – это устройство, обеспечивающее возможность коммутации электрической цепи. Щелчок тумблером – и свет в комнате загорается, повторный щелчок – и все гаснет. Когда свет горит, выключатель пропускает через себя ток. Отчасти его можно сравнить с шаровым краном в системе водоснабжения.

А вот слово «автоматический» говорит о том, что устройство в некоторых случаях может само включаться или выключаться. Обычно цепь размыкается. Внутри корпуса находятся два механизма, которые постоянно контролируют величину тока и при его чрезмерном увеличении отключают автоматический выключатель. Первый – тепловой расцепитель. Представлен биметаллической пластинкой, которая при нагреве выгибается и сбрасывает возвратный механизм с фиксатора. Второй – магнитный. Выполнен в виде катушки индуктивности, которая своим магнитным полем (если ток слишком высок) разрывает цепь в устройстве.

Виды «автоматов»

В зависимости от количества коммутируемых линий, различают одно- и многополюсные устройства. То есть, движением одного тумблера-язычка можно задействовать сразу несколько цепей. Например, двухполюсный автоматический выключатель, установленный в квартирном электрощите, защищает подключенные ветки от перегрузки и нагрева (тепловой расцепитель), а также от короткого замыкания (магнитная уставка).

Выбор

Таким образом, подбор «автомата» выполняется по номинальному току. Это значение всегда указано на корпусе. Оно не должно быть меньше, чем в линии, которую будет коммутировать и защищать данное устройство. Кстати, именно поэтому нельзя устанавливать простые тумблеры на мощное оборудование, так как величина протекающего тока слишком высока.

Количество полюсов подбирается индивидуально. Здесь нужно брать столько, сколько необходимо. Некоторые модели позволяют объединять корпуса в единый блок, увеличивая число коммутируемых линий.

Тип (B, C, D) указывает на коэффициент отключения тока короткого замыкания. «B» разорвет цепь при росте тока всего в 3-5 раз, а вот популярный класс «C» сработает уже при десятикратном превышении номинала.

загрузка...

4responsible.ru

Что такое дифференциальный автоматический выключатель?

Благодаря активному развитию новых технологий появился особый вид коммутаторов – дифференциальный автоматический выключатель. Этот атрибут лучше защищает от поражения электрическим током. При появлении короткого межфазного замыкания или замыкания на землю автомат срабатывает практически моментально, поэтому часто используется в больницах для питания высокочувствительных аппаратов.

Конструктивно прибор выполнен из двух узлов: модуля дифференциальной защиты, выполненного на электронной базе, и самого выключателя.

Сегодня довольно популярны автоматические выключатели АВВ. Качество их производства позволяет быть уверенным в безотказности и надёжности устройства.

Электронный модуль автомата включает в себя трансформатор тока, с помощью которого и высчитывается дифференциал изменения величины. Трансформатор работает совместно с усилителем, служащим для точного определения скачка.Установка выключателя производится на специальную DIN-рейку с помощью пластиковой защёлки. Таким образом, автомат легко обслуживать и очень просто заменить.

ABB – автоматические выключатели нового поколения, их работа основана на сравнении токов входящих с токами выходящими. Когда автомат включен, электронный модуль оказывается под питанием, при этом подключенная нагрузка создаёт рабочий ток. С помощью трансформатора определяется направление токов и их величина. В нормальном режиме векторы направлены встречно, а их алгебраическая сумма равна нулю.

Если дифференциальный автоматический выключатель замыкает на землю, то наравне с током нагрузки в цепи возникает ток утечки - это разность входящей и выходящей величин. Как только ток утечки превысит порог уставки, вторичная обмотка трансформатора тока подаёт сигнал на катушку отключения автомата.

С помощью кнопки «Возврат» можно сквитировать дифференциальный автоматический выключатель и попытаться включить повторно. Для того чтобы производить контроль за работоспособностью автомата, в нём реализована электронная схема тестирования устройства. На передней панели имеется кнопка «Тест». С её помощью можно искусственно создать отключающий ток утечки. Если автомат отработал быстро и без заеданий, значит он в норме и готов к дальнейшей эксплуатации.

Основные преимущества, которыми обладает дифференциальный автоматический выключатель – это, конечно же, скорость срабатывания. Кроме того, такие автоматы позволяют защитить цепи тремя видами:

  • защита от перегрузки цепей тока;
  • защита от межфазного короткого замыкания;
  • защита от замыкания на землю.

Производители предлагают различные виды дифференциальных автоматов. Общее количество типов и моделей превышает 40 единиц, при этом каждое срабатывание сопровождается особой индикацией, извещающей об аварии.

Минимальный срок службы таких выключателей от 15 лет и выше. К другим достоинствам устройства следует отнести усовершенствованную конструкцию модуля контроля, довольно широкий диапазон температур, при которых автомат может безотказно работать: от -25°C до +40°C. Таким образом, дифавтоматы – прекрасные устройства для комбинированной защиты оборудования, однако не рекомендуются к применению в быту, так как они довольно чувствительны: могут возникнуть проблемы с частыми отключениями. Дифференциальным автоматам достаточно даже малой утечки при подогреве электрочайника, что бывает довольно часто.

fb.ru

Что такое время-токовые характеристики автоматических выключателей

Что такое время-токовые характеристики автоматических выключателей



При нормальной работе электросети и всех приборов через автоматический выключатель (далее по тексту - автомат) протекает допустимый электрический ток. Однако, если сила тока по каким-либо причинам превысила номинальные значения, происходит размыкание цепи из-за срабатывания расцепителей автоматического выключателя.

Характеристика срабатывания автоматического выключателя является очень важной характеристикой, которая описывает то, насколько время срабатывания автоматического выключателя зависит от отношения силы тока, протекающего через автомат, к номинальному току автомата.Данная характеристика сложна тем, что для ее выражения необходимо использование графиков. Автоматы с одним и тем же номиналом будут при разных превышениях тока по-разному отключаться в зависимости от типа кривой токовой характеристики автомата, благодаря чему имеется возможность применять автоматы с разной характеристикой для разных типов нагрузки.Тем самым, с одной стороны, осуществляется защитная токовая функция, а с другой стороны, обеспечивается минимальное количество ложных срабатываний – в этом и заключается важность данной характеристики.В энергетических отраслях бывают ситуации, когда кратковременное увеличение тока не связано с появлением аварийного режима и защита не должно реагировать на такие изменения. Это же относится и к автоматам.При включении какого-нибудь мотора, к примеру, дачного насоса или пылесоса, в линии происходит достаточно большой бросок тока, который в несколько раз превышает нормальный.По логике работы, автомат, конечно же, должен отключиться. К примеру, мотор потребляет в пусковом режиме 12 А, а в рабочем – 5 А. Автомат стоит на 10 А, и при значении 12 А он должен отключиться. Что в таком случае делать? Если, например поставить автомат номиналом на 16 А, тогда непонятно отключится он или нет если заклинит мотор или замкнет кабель.Можно было бы решить эту проблему, если его поставить на меньший ток, но тогда он будет срабатывать от любого движения. Вот для этого и было придумано такое понятие для автомата, как его «время-токовая характеристика».

Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой



Как известно, основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель. Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки. Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ (Коротком замыкании), благодаря чему пострадавший участок сети не будет дожидаться разогрева теплового расцепителя (биметаллической пластины) в автомате. Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время-токовой характеристикой автоматического выключателя. Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот, они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время-токовую характеристику.



Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.Автоматы имеют несколько характеристик, самыми распространенными из которых являются:·         - B — от 3 до 5хIn;·         - C — от 5 до 10хIn;·         - D — от 10 до 20хIn.Что означают цифры указанные выше? Приведем небольшой пример: допустим, есть два автомата равные по номинальному току, но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3...5)=48...80А. Для С16 диапазон токов мгновенного срабатывания 16*(5...10)=80...160А.При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми автоматами при КЗ.

Согласитесь, логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.На рисунках пунктирная линия – это верхняя граница время-токовой характеристики для автоматических выключателей с номинальным током In меньше или равно 32 A.Что показано на графике время-токовой характеристикиНа примере 16-и Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.

На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).Как видно на графике, если к автомату С16 подключить нагрузку 23 А то он должен отключится за 60 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 60 сек.

На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя. При прохождении через автомат С16 тока 5хIn (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно). Если через автомат будет протекать ток равный 10хIn, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем. К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.Автоматы с какими характеристиками предпочтительнее использовать дома В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С.
